H01H — Электрические переключатели ; реле; селекторные устройства; устройства для защиты от аварий
Быстродействующий жидкостный коммутатор
Номер патента: 450248
Опубликовано: 15.11.1974
МПК: H01H 29/24
Метки: быстродействующий, жидкостный, коммутатор
...Вывод 7 неподвижно закреплен на корпусе 12 коммутатора. Вывод 6 благодаря скольжению имеющейся на нем гайки 13 в муфте 14 может перемещаться вдоль своей оси, так как шина 11 выполнена гибкой. Кроме того, на выводе 6 расположена предварительно сжатая цилиндрическая пружина 15, упирающаяся одним концом в корпус 12, а другим в гайку 16.В исходном (замкнутом) состоянии коммутатора полости В образуют сплошную замкнутую полость, заполненную проводящей жидк)стью. Усилие, создаваемое пружиной 15, с.кимает тела 1 между изоляторами 5, предотв )ащая протекание проводящей жидкости между соприкасающимися поверхностями тел и изоляторов.В диэлектрических телах 1 выполнены канавки б с отверстиями в. Один из изоляторов 5 имеет отверстия г. Канавки б...
Центробежный мгд-контактор
Номер патента: 450249
Опубликовано: 15.11.1974
Авторы: Богуславский, Глазков, Князев, Мазный, Мельников, Семянчук, Янтовский
МПК: H01H 29/26
Метки: мгд-контактор, центробежный
...Б и В надеты трехфазные обмотки 7, 8. Через пазы обмотки 6 продеты и электрически присоединенык стакану 2 электроды 9 одного потенциала, а к стакану 1 электроды 10 противоположного потен циала.Во включенном положении скорость вращения жидкого металла в полости А ниже скорости в полостях Б, В, что может быть обеспечена, например, переключением схем соедине ния фаз обмоток 6 - 8. За счет разности центробежных сил внутренняя поверхность жидкого металла занимает положение, показанное на фиг. 1. При этом электрическая цепь между электродами 9 и 10 замкнута.20 В отключенном положении скорость вращения жидкого металла в полости А выше скорости в полостях Б и В внутренняя поверхность жидкого металла занимает положение, показанное на фиг. 2....
Дугогасительное устройство постоянного тока
Номер патента: 450250
Опубликовано: 15.11.1974
Авторы: Бондаренко, Гетманский, Ермоленко, Мацупин, Руднев, Смирнов, Трубицын
МПК: H01H 33/18
Метки: дугогасительное, постоянного
...кратковременном может быть выполнена меньших с большим числом витков, Кро дает необходимость тщательног ния дугогасительной катушки от по сравнению с катушками с питанием. образо на заого про- лектроктивной жную и 30 Изобретение относится к области электроаппаратостроения и может найти применение в аппаратах постоянного тока, например контакторах, предназначенных для отключения электрических цепей, имеющих большую ин дуктивную нагрузку.Известны дугогасительные устройства постоянного тока, содержащие контакты, дугогасительную катушку и магнитную систему. Недостатком таких устройств является то, что 10 магнитное поле дугогашения зависит от параметров цепи (тока, напряжения). Кроме того, применение известных устройств связано с большим...
Высоковольтный коммутационный аппарат
Номер патента: 450251
Опубликовано: 15.11.1974
Авторы: Мец, Мирошников, Полтев, Сочилин, Филимонов
МПК: H01H 33/18
Метки: аппарат, высоковольтный, коммутационный
...контактов; на фиг, 2 - положение деталей в дугогасительной камере в конце процесса отключения.В изоляторе 1, выполненном из фарфора или другого изоляционного материала, заключена контактная система с неподвижным 2 и пц 4502 Гвключении). В поршне 18 выполнены отверстия, поэтому при движении вверх (при включении) он не создает аэродинамического сопротивления и, таким образом, наличие его не приводит к необходимости повышения мощности и утяжеления привода для обеспечения включения аппарата.При отключении подвижный контакт 3 перемещается вниз, причем на участке О - Й его хода плавающий поршень 18 из-за трения о стенки цилиндра 16 остается неподвижным, Затем выступ 19, несущий на себе уплотнительное кольцо 21, достигает поршня 18 и кольцо...
Триггер
Номер патента: 450253
Опубликовано: 15.11.1974
Автор: Борисов
МПК: H01H 47/00
Метки: триггер
...первой подаче напряжения на схему триггера замыканием управляющего контакта 14 реле 4 срабатывает и переходит на самоблокировку через замкнувшийся контакт 6, Одновременно напряжение подается на обмотку У реле 1, контакты 2 и 3 которого размыкают цепь обмотки реле 4 и замыкают цепь обмотки реле 5 соответственно, а также изменяют состояние соответствующих выходных цепей триггера; шина 11 замыкается, шина 12 размыкается. В таком состоянии схема находится до снятия напряжения с пее.При размыкании управляющего контакта 14 реле 4 отпускает, и цепь обмотки 5 оказывается подготовленной к включению через нормально замкнутый контакт б и замкнувшийся нормально разомкнутый контакт 2.Такое состояние триггера сохраняется до повторной...
Реле времени
Номер патента: 450254
Опубликовано: 15.11.1974
МПК: H01H 47/18
...обратной проводимости (л - р - тт)2Предлагаемое реле времени содержит транзистор 1 прямой или обратной проводимости с коллекторной нагрузкой (резистор 2), база и эмиттер которого через резисторы 3 и 4 сое динены с зажимом источника питания, общим с нагрузкой, ключ 5, расположенный между эмиттером транзистора и вторым зажимом источника питания, цепочку из последовательно соединенных диода 6 и конденсато ра 7, подсоединенных параллельно ключу так,что конденсатор 7 соединен с эмиттером.Точка соединения диода 6 и конденсатора 7соединена с базой транзистора 1 через дополнительный диод 8.15 В исходном состоянии ключ 5 разомкнут,конденсатор 7 через резистор 4 заряжен напряжением, приложенным в запирающей полярности к управляющему переходу...
Реле времени
Номер патента: 450255
Опубликовано: 15.11.1974
МПК: H01H 47/18
...дключеп еля, рел С-цепь,повыш С-цепи п истор кго имрности, 25 срабаый по а вход торый ельиое ЗО пусково ой поля чна для усилен тупает н скада, ко исполнит угой такт Реле вресистемах амеханике.Известно реле времвремязадающее устройоднопереходиом транзизистора включена времключевой каскад, к ккоторого подсоединеноИсполнительное реле имоблокируется.В целях повышениягаемом реле времениподключен одной обклк входу эмиттерного пообкладкой к нормальнореле.На чертеже показана схема предлагаемо реле.Реле содержит транзисторповторителя, транзистор 2 клю4, исполнительное реле 5, кондезисторы 7 - 14,При подаче на вход схемыпульсного сигнала отрицательндлительность которого достатотывания реле 5, этот сигнал,мощности транзистором 1,...
Электродинамический петлевой компенсатор для электрических аппаратов
Номер патента: 450256
Опубликовано: 15.11.1974
Автор: Вейтцель
МПК: H01H 77/10
Метки: аппаратов, компенсатор, петлевой, электрических, электродинамический
...стредками) по неподвижноьу тоюнроводу 1, черезгибкую связь 5, подвижную юн такт-деталь 4 й контакт с рогом6 на верхний контакт 7 на участке 1, электродинамического, взаимодействия возникают электродинамические усилия с коапп 1 ио действующие на плече онп исоздание момент Мо, и вокругцентра опорной оси шарнира 2. Наконтакте возникают усилия отброСа Ротбр, КОТОРЫЕ, ДЕЗСтВУЯ и на плече С ,р , создают про3тивоположно направленный момент Мотор . Поскольку плечо больше, чем плечо 1,щр а усилия г равноде ствую. щеи компенсации значительно боль. ше усилий отброса РИр, то и момент компенсации М 6 вп больше МобоМомент Мкад может преодолеть дополнительные усилия, вызванные давлением паров металла между контактами при включении на ток короткого...
Реле сопротивления
Номер патента: 450257
Опубликовано: 15.11.1974
Автор: Баумштейн
МПК: H01H 83/16
Метки: реле, сопротивления
...пропорциональной току, блок 2 отстройки от высших гармонических составляющих в токе, балластный регулируемый резистор 3 и выпрямительный мост 4 рабочего плеча схемы сравнения, блок 5 формирования величины, пропорциональной току и напряжению, блок 6 отстройки от высших гармонических составляющих в токе и напряжении, балластный регулируемый резистор 7 и выпрямительный мост 8 тормозного плеча схемы сравнения, сглаживающий фильтр 9, ограничительный транзистор 10 с регулируемым резистором 11 в цепи его базы и реагирующий орган 12.На фиг. 2 приняты следующие обозначения: 01 Т - напряжение тормозного знака на входе реагирующего органа 12 при отсутствии трио/ да и работе рабочего плеча в режиме А; Ут, - напряжение тормозного знака на...

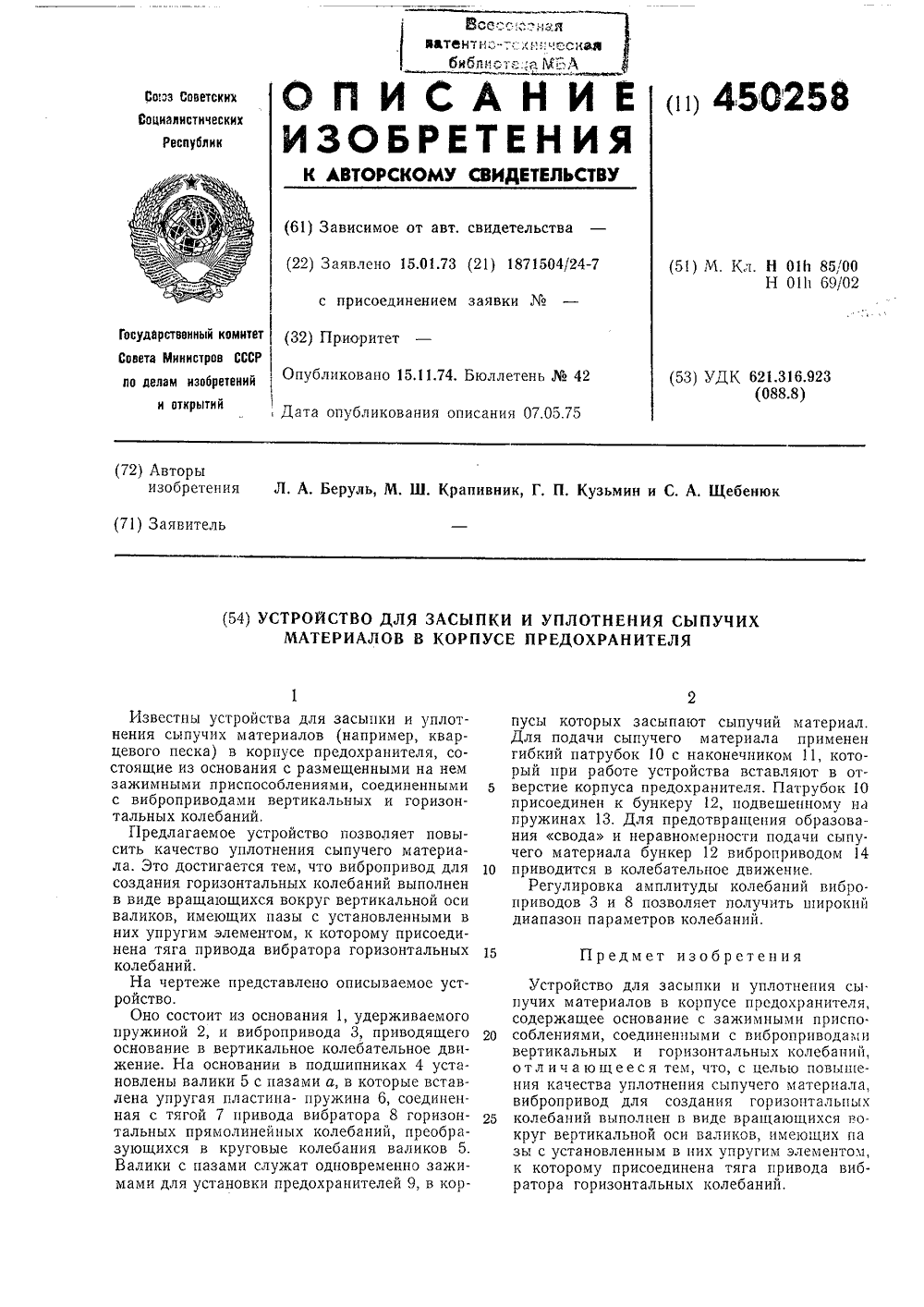

Устройство для засыпки и уплотнения сыпучих материалов в корпусе предохранителя
Номер патента: 450258
Опубликовано: 15.11.1974
Авторы: Беруль, Крапивник, Кузьмин, Щебенюк
МПК: H01H 85/00
Метки: засыпки, корпусе, предохранителя, сыпучих, уплотнения
Выключатель
Номер патента: 451138
Опубликовано: 25.11.1974
Автор: Прозор
МПК: H01H 5/08
Метки: выключатель
...и фик сировайа неподвижным контактом 2 скоба 3, Подвижный контакт 4 поворотно установлен в стойке 5 и электрически соединен с контактным зажимом 6. Пружина 7 одним концом закреплена на подвижном контакте 4, а другим - на нриводном элементе, выполненном в виде клавиши 8,Устройство принудительного от енконтактов работает следующим образом.ВКлавиша 8 переводится в положение"Включено". Пружина 7 леребрасьнает б подвижный контакт 4 и замыкает сеподвижным контактом 2, причем свободно поворачивающаяся в основании 1 скоба 3 поворачивается, не препятствуя коитактированию. При переведении клавиши 8 в 10 положение Отключено"в определенныймомент ось пружины 7 располагается в плоскости подвижного контакта 4, Есин контакты не сварипись, то в...
Реле времени
Номер патента: 451139
Опубликовано: 25.11.1974
МПК: H01H 7/03
...фиксируется в корпусе.Конец 6 рычага 2 воздействует на плошадку одного из ответвлений7 Ч образного рычага 8. Противорасположение конца 6 рычага 2 и площадки ответвления 7 Ч -образного рычага фиксируется с помощью оси 9, жестко соединенной с Ч-образным рычагом 8. Ось 9 фиксируется с одной стороны пружиной 10, с другой стороны она упирается в кнопку 5,Таким образом, выступ 11 Ч -образного рычага 8 воздействует на приводной шток 12 пневматического замедляющего устройства 1 3. Ответвление 14 Ч -образного рычага не взаимодействует с кнопкой выключателя 15 выдержки времени.Для создагщя выдержки времени (см, фиг, 1 ) на катушку электромагнита подается напряжение, якорь 4 притягивается, освобождая поворотную подпружиненную деталь 1, сцепленную...
Устройство для тренировки магнитоуправляемых контактов
Номер патента: 451140
Опубликовано: 25.11.1974
МПК: H01H 11/00
Метки: контактов, магнитоуправляемых, тренировки
...контактов ительно копаемыи Н кт мц стр ццонног Цеерекр твают друг друга в зоне тов, а силы Р и ГВ тия веш нт 1 клацыэффектцвтолу чецц ходкого ваются примерношей контактной пркрытия контактны не со тветствую оны перек сере ужинь протцвле шя контактов за счетсительно друг друга. тем, что источникиюго поля расположенытоуправляемого контакечцые магнитные поля вне цх ско Этокения отно остигается ого магнит х пружин)т устройст Принцип работ в следующем. При протекани нтакты действу рые перемешаю тречу друг другу клю чает попе ец оси ъно магии то цх вст по катушкат . Г концы конт тока цаРв , ко ктов цаа так рассеяния уравновешивают друг друга в зоне перекрытия контактных пружин, Силы,обеспечивающие взаимное перемещение коцПри замыкании...
Многоканальный переключатель
Номер патента: 451141
Опубликовано: 25.11.1974
Авторы: Коваль, Козик, Минченко, Ярош
МПК: H01H 36/00
Метки: многоканальный, переключатель
...разъемы 2,причем разъем 1 и разъемы 2 связаны линиями передачи, выполненными в виде но -ло- симметричных полосковых линий с общимправ-, 5: экраном ЗЛинии передачи имеют постоянное характеристическое сопротивление. В атели работа- разрыв активных полосок 4 встроены маг -нитоуправляемые контакты 5 так, что ихколбы расположены рядом с управляющими20 катушками 6, а выводы служат продолжеи нием полосок линий передачи. Ширина полосок линий равна ширине ферромагнитныхэлектродов магнитоуправляемых контактов5 и соответствует характеристическому25 сопротивлению полосковых линий переда чи,Для идентичности канщйв переключателя линии передачи с обшим экраном и встроенными в них магнитоуправляемыми контактами 5 расположены радиально по...
Двухпозиционное реле переменного напряжения (тока)
Номер патента: 451142
Опубликовано: 25.11.1974
Авторы: Терновой, Шапиро, Шухман
МПК: H01H 47/32
Метки: двухпозиционное, переменного, реле
...напряжения отрицательного полупериода. Выход реле снимается с коллектора транзистора 13 нуль-индикатора,При напряжении (токе), соответствующем норме, т. е. выше заданного минимального значения и ниже заданного максимального значения, сумма от сложения напряжения положительного полупериода инапряжения смещения более положительна,чем на входе нуль-индикатора. Вследствиеэтого ключевой диод 6 закрыт и схемаконтроля по минимуму , отключена отвхода нуль-индикатора. На выходе делителя напряжения отрицательного полупериода,подключенного к входу нуль-индикатора,есть отрицательное напряжение, но ономеньше критического значения, при котором транзистор 12 открывается,Таким образом, транзистор 12 закрыт,транзистор 13 открыт. Это состояние...
Поляризованное реле с дифференциальной магнитной системой
Номер патента: 451143
Опубликовано: 25.11.1974
Авторы: Лещинский, Офенгейм, Сусоев
МПК: H01H 50/26
Метки: дифференциальной, магнитной, поляризованное, реле, системой
...ки якоря, т. е. располагается на оси,поворота и при срабатывании якоря практически не перемещается.Совмещение ножевых вершин призмы-оси с вершиной призматической подушки (самоцентрирование призмы-оси) происходит при сборке якоря с призмой-осью за счет взаимодействия ножевых вершин призмы-оси с поверхностями, образующими призматическую подушку якоря.При протекании тока по обмоткам катушек 2 якорь 7 реле притягивается к правому или левому сердечнику 1 и в зависимости от направления тока вследствие взаимодействия магнитного потока постоянных магнитов 5 с магнитным потоком, создаваемым протекающим по обмоткам током. Якорь 7 реле поворачивается вокруг вершины опорной призмы 6. Отходу якоря 7 от опорной призмы 6 под воздействием...
379209
Номер патента: 379209
Опубликовано: 25.11.1974
Авторы: Дибцев, Жданов, Кривенков, Попов
МПК: H01H 83/12
Метки: 379209
...через них тока установленного нормального 5напряжения, на контактодержателе 7 закреплен хвостовик 21, а на расцепляюшемрычаге 13 выполнен выступ 22,Автоматический выключатель работаетследующим образом.30При замкнутых контактах 2 и 3 хвостовик 21 контактодержателя 7 через регулировочный винт 20 и рычаг 17 удерживает в расфиксированном положенииякорь 12 вместе с расцепляюшим рычагом 13. При этом через защитное устройство 5, защищающее от перегрузки икороткого замыкания, подвижный контакт 3и неподвижный 2 протекает ток. Электромагнитный расцепитель 6 минимальногонапряжения включен в цепь за контактами 3 выключателя через выводы 23 и24 катушки напряжения 11, которая призамкнутых контактах 2 и 3 находится поднапряжением и якорь 12...
379211
Номер патента: 379211
Опубликовано: 25.11.1974
Авторы: Дибцев, Егоркин, Жданов, Кривенков, Попов, Чижевский
МПК: H01H 73/66
Метки: 379211
...максимального тока нагревается и изгибается, воздействуя натолкатель 21, который нажатием цавинт 20 поворачивает кронштейн 8,одновременно поворачивается термо-биметалл 19 компенсации температуры окружающей среды, уменьшая зазор О см.фиг, между термобиметаллом 19 комйесации температурыокружающей среды и промежуточным6 рычагом 27. величина зазора И устанавливается такой, чтобы при прохождении через нагревательный эле,мент 12 тока, равного расчетному,действие термобиметаллической10 пластины 11 при ее изгибе не передавалось на механизм расцепления 2,ри прохождении тока, равного мак-симальному расчетному току пере 15,грузки термобиметаллическая пластина Й, изгибаясь воздействуетчерез толкатель 21 на термобиметалп19 компенсации...
Переключатель
Номер патента: 452045
Опубликовано: 30.11.1974
Авторы: Богдановский, Климов, Маригодов
МПК: H01H 29/22
Метки: переключатель
...цепи постоянного юдают замы- обоя ез замкнутые контакты и шаесли шарик находитсяв проду смежными парами контакжность коммутации каналов ходящего чер рик, в спучя межутке меж почку из диэлектрика 1 вмонтированы контактнь роиа внуттокотов; певозмвследствие ренней поверхности кото проводящие шины 5, за9 О шариком 4, помещают в Замыкание контактных 1 ртутным шариком в рез ствия постоянного тока пары.о, что все контактн мкнутые ртут попе магии ар осушеств ным зяпаряллепен Бель изо ности ряботь впбряцпонны Лля этог реппей пове 1.ышение эффектив ретения етс в ус х переключать ударныхв переключ тате модея 6,от источник ну отекаюшего через токопроводящиешарик, с полем магнита 3. Комм хпости кольцнанесены то Руе шинь электрик пую, гермет...
Быстродействующий автоматический выключатель
Номер патента: 452046
Опубликовано: 30.11.1974
МПК: H01H 33/46
Метки: автоматический, быстродействующий, выключатель
...упрощения исключено изображение ду-гогасительной камеры, а механизм приводаи свободного расцепления выполнен условно); на фиг. 2 - дугогасительная системавыключателя при снятых запирающих рыча-,гах, вид сбоку; на фиг. 3 - дугогасительныйконтакт, вид спереди.Выключатель состоит из верхнего глав;ного контакта 1, торсионного валика 2,ролика 3 запирающего устройства с профилированной канавкой 4, ведущей лапки 5привода запирающего устройства, зуба 6ведущей лапки 5, механизма 7 привода исвободного расцепления автоматическоговыключателя, рукоятки 8 ручного приводаавтоматическЬго выключателя, ведомого наконечника 9 запирающего рычага 10, оси11 запирающего рычага, замковых гнезд 12запирающих рычагов главных контактов,замковых гнезд 13 запирающих...
Способ изготовления электрического контакта
Номер патента: 452864
Опубликовано: 05.12.1974
Авторы: Гарькавый, Голубков, Гребеник, Ефремов, Кубасов, Юрков
МПК: H01H 1/02
Метки: контакта, электрического
...перепад при и условиях составил 2,20 мв и не менялся. изготовления эле о времени м е и з рете Известны способы ктрического контакта путем покрытия углеродом.В описываемом изобретении с целью упрощения технологии изготовления снижения потерь напряжения в контактах и повышения надежности работы контактирую-шие металлические поверхности покрывают углеродом путем термического разложения органических веществ, например сахара.Резьбовой контакт титан-тинан до покрытия контактов углеродом имел начальный перепад напряжения в контакте 2,25 мв, причем перепад напряжения возрастал во времени. После покрытий контактных поверхностей углеродом путем термического разложения нанесенного из раствора слоя Способ изгото 1 О контакта путем п чаюшийся тем,...
Способ установки -образных контактов в отделителях воздушных выключателей
Номер патента: 452865
Опубликовано: 05.12.1974
Автор: Малышев
МПК: H01H 1/48
Метки: воздушных, выключателей, контактов, образных, отделителях, установки
...корпуса закрывается крышкой, которая прикрепляется к корпусу. 10 са отделителя ая втулка 2 с боковой пове з которое 7. танавливают якорпуса отдели В полость корпу дится цилиндрическ Втулка 2 на своей 0 имеет окно 4, чере ные контакты 5 ус тактную полость 6 созданную с одной лителя, а с другой Иностью цилиндричесру чкой Однакоопускают естные спос ы установки не анавливать Х - тую с торцов поут за собой т: расточку кор- совместную рхности-образв конвозможности уст бразные ость отд итак т в закрь либо вле лнт ожеств мких рабо е крышки с корпус труд овле ол отдеой поверх тороны корпстороны боко пуса, из верловку крышкт репекных элеме лт, изготовление ой втуаи в иПосле установки очередного контактаон устанавливается и поворотом...
Электромагнитный привод
Номер патента: 452866
Опубликовано: 05.12.1974
Авторы: Власов, Горбунов, Жуков, Максимовских, Новоселов
МПК: H01H 5/04
Метки: привод, электромагнитный
...ого устроиств спредел да якоря,В электромагнитном п ду втяжным якорем и по распределительного устро чальном участке движени ляется через упругий эле ный между якорем и по распределительного устро риводе связь междвижным элементомйства на первоная якоря осушествмент, расположендвижным элеменйства. На уча том сткеподвижного элемента, а усилие, передаваемое от якоря к подвижному элементураспределительного устройства только через упругий элемент, нарастает монотонно по закону тяговой характеристики электромаг нита. В предлагаемой конструкции в момент непосредственного контакта якоря с подвижным элементом распределительного устройства участвуют инерционные силы якоря, которые приводят к скачкообразному 10 приращению усилия от якоря к...
Дугогасительное устройство
Номер патента: 452867
Опубликовано: 05.12.1974
Авторы: Михайленко, Сердинов
МПК: H01H 9/36
Метки: дугогасительное
...тонкой изолирующей прокладки 2, а на изгибах - отверстия 3. Такие скобы эажимаются между дугостойкими стенками 4, свободными концами вставлены в вырезы планок 5 и составляют отдельные паке 1- ты или всю дугогасяшую камеру (решетку). Со стороны вьптуклых частей скобокрасполагается латунный рог 6, зажатыйпланками 7В стенках 4 и в планке 5 выполнены выхлопные отверстия 8, 9, 10, Благодаря такому устройству дуга, двигаясь по латунному рогу 6 в щели между планками 7, электромагнитными силами и давлением газов прижимается к выпуклым частям скоб 1. Это облегчается выхлопом газов через отверстия 3 в скобах и через отверстия 8 в стенках и гаснет на участках в пределах выпуклых частей скоб, а ду 1 п, между скобами проталкиваются вглубь ре;...
Переключатель положения фаз
Номер патента: 452868
Опубликовано: 05.12.1974
Автор: Коваленко
МПК: H01H 31/30
Метки: переключатель, положения, фаз
...и по."отношению к расположенным на нихподвижным контактам 2 и 4 и неподвижнымконтактам 6 и 8. Перемещение пары подвижных контактов 1 и 2 производится вплоскостях, перпендикулярныхплоскостям,оснований 10 и 11 соответственно, Дляодновременного перемещения пары подвижных контактов 1 и 2 в разных направлениях;стальной поводок 19, с помощью которогочерез фарфоровую тягу 20 происходит пере мешение подвижного контакта 1, развернут,"на 180 о и прикрепляется к обшему длядвух подвижных контактов 1 и 2 валу 15,под определенным углам, например 135 о,по отношению к стальному поводку 21, с;1помощью которого через фарфоровую тягу22 происходит перемещение подвижногоконтакта 2, Такое расположение поводков, 19 и 21 позволяет при.перемешении ру коятки...
Устройство управления герконом
Номер патента: 452870
Опубликовано: 05.12.1974
Авторы: Бурыгин, Загороднюк, Качалинский, Селиверстов
МПК: H01H 36/00
Метки: герконом
...уменьшаются и управляющий магнитный поток возрастает - геркон 1 срабатывает, замыкая электрическую цепь. Одновременно магнит 4, обладая пружиняшими свойствами, выполняет функции возвратной пружины.Конструктивно магнит 4 может быть выполнен из магнитной резины Ь армированной упругим материалом. тройствам тносится к у етизированнь тактами (ге я в устройст ки и контроль Изобретение о вления герм агн конами) и ах автома о измериуправляемыми коможет применятьс тики, телемехани тельной техники.Известно устр ном, содержашее постоянный магни йство ения геркогеркон, охватываюшии его т и соосн ними дрическую возвратиПредложенное уст коном по сравнению пружину.йство управлени ер- оизвестным имее простую конструк Это достигается т ч агнит...
Распределитель для коммутации электрических цепей
Номер патента: 452871
Опубликовано: 05.12.1974
Авторы: Дряхленков, Санников, Сушко
МПК: H01H 43/02
Метки: коммутации, распределитель, цепей, электрических
...по пазам 23 втулки 15, аскосы 10 поворотной втулки 7 скользят пофскосам 17 направляющей втулки 15, заставляя втулку 7 поворачиваться, Вращениеповоротной втулки 7 происходит до техпор пока ее шлицы 9 не войдут в пазы23 направляющей втулки 15, дальше поворотная втулка 7 начинает двигаться поступательно, контакты 5 и 4 замыкаются.В этом положении скошенные шлицы 9 поворотной втулки 7 уже смещены относительно скошенных шлицев 13 коронки 12на угол, определяемый величиной скоса 17шлица 16 направляющей втулки 15, и вершины скосов 14 коронки 12 несколькосдвинуты относительно вершин скосов 10втулки 7 в направлении вращения последней.При снятии импульса управления замыкатель контактов 5 за счет силы возвратной пружины 22 начинает...
Способ управления поляризованными дистанционными переключателями с магнитной блокировкой
Номер патента: 452872
Опубликовано: 05.12.1974
Автор: Ковель
МПК: H01H 47/00
Метки: блокировкой, дистанционными, магнитной, переключателями, поляризованными
...отсутствии мер по исключению переброса контактов дистанционного, переключателя в процессе воздействия вибраций из-за несбалансированности механической и магнитной систем.Цель изобретения - устранить указанный недостаток.С этой целью контролируют величину виброперегрузок в месте установки дйстанционного переключателя и при достижении ими предельной величины, при которой овозможно самонроизвольиое переключениедистанционного переключателя, формируют сигнал управления, которым воздействуют на обмотки, обеспечивающие сохра нение .дистанционным. переключателем необходимого состояния.Так как самопроизвольное переключение переключателя в процессе вибрации нарушает логику работы устройства, в котором он используется, применяются специальные...
Электромагнитное реле
Номер патента: 452873
Опубликовано: 05.12.1974
Авторы: Иерусалимский, Овселян, Саркисян, Сарьян, Титов, Цальман
МПК: H01H 50/16
Метки: реле, электромагнитное
...пружина 9. Якорь 8имеет с двух сторон цапфы, которые врашаются в отверстиях, расположенных напланке 10 и скобе 11. На планке 10расположен язычок 12 для регулировкидавления возвратной пружины. С помошьюскобы 11, планки 10 и ярма 7 электромагнит собран в жесткую конструкцию,Для уменьшения габаритов реле продольная ось полюсных наконечников 5, 6 смешена относительно продольной оси сердечников 3, 4 на величину , Сердечники 3,15 4 и полюсные наконечники 5, 6 представляют собой одну деталь. Собственно сердечники 3, 4 имеют круглую форму и заканчиваются плоскими полюсными наконечниками 5, 6, Если бы оси сердечников и20 полюсных наконечников были совмещены,то катушки, одеваемые на сердечники, выходили бы за габариты, определяемые...
Электромагнитный поляризованный переключатель
Номер патента: 452874
Опубликовано: 05.12.1974
Авторы: Ивакин, Можейко, Ройзен, Хабаров
МПК: H01H 51/22
Метки: переключатель, поляризованный, электромагнитный
...с полюсными магнитопроводами в последних предусмотрены для установкиписердечников пазы, Все элементы магнитной системы скреплены в единый блок с помощью планки 8 и стойки 9, изготовленных из магнитного материала, Усилие якоря на контактные группы, установленные на 5 цоколе 10, передается с помощью толкателей 11, установленных.на якоре со стороны стойки 9, Размещение обмоток управления на двух разных сердечниках позволяет уменьшить сечение сердечников, так как 1 О через каждый сердечник проходит только половина управляющего потока. Это позволяет уменьшить длину среднего витка, а следовательно, увеличить число витков в обмотке, что приводит к повышению чув- ц ствительности переключателя, Расположение обмоток на противоположных...
