H01H — Электрические переключатели ; реле; селекторные устройства; устройства для защиты от аварий

Номер патента: 213982

Опубликовано: 01.01.1968

Авторы: Краусс, Фризен

МПК: H01H 47/14, H01H 47/24

Метки: управляющее

...влияние сигнала помехи на точность управления устраняется благодаря тому, что один из его фотоприемников, установленный в фокальной плоскости фокусирующей системы, служит апертурной диафрагмой для другого фотоприемника.Принципиальная схема устройства представлена на чертеже.Устройство состоит из источника 1 излучения, фокусирующей системы 2 и регистратора, включающего два приемника 3 и 4 излучения. Приемники соединены по дифференциальной схеме, один из них снабжен отверстием.Если используется световое излучение, устройство представляет собой обычное фотореле. При этом, фотоприемник 3, имеющий центральное отверстие, установлен в фокальной плоскости фокусирующей системы 2 и регистрирует сигнал от фона, т. е. помеху. Фото- приемник 4...

Номер патента: 217481

Опубликовано: 01.01.1968

Авторы: Всесоюзный, Гриб, Плащенко, Потокин, Раховский, Сверчков

МПК: H01H 33/662

Метки: вакуумный, выключатель

...с фланцем подвижного контакта. Чтобы защитить место спая металла со стеклом, снаружи на вакуумный выключатель с обеих концов надеты специальные защитные крышки 17. Для крепления выключа геля в аппаратуре предусмотрен фланец 18 с отверстиями под болты.Контактная система создает суммарное магнитное поле, взаимодействующее с магнитным полем дуги с помощью встречно закрученных спиралей и лепестков, расположенных строго друг против друга. В результате дуга ускоренно перемещается с центральной контактирующей площадки к краям наконечников, Ускоренное направленное движение дуги сокращает время задержки ее на одном локаль 3переходы 7, например изготовленные из ковара. Переходы 7 вакуумноплотно соединены с изоляционным корпусом 4. Место...

Номер патента: 217482

Опубликовано: 01.01.1968

Авторы: Корниенко, Марков, Онуфриенко, Смага, Юдин

МПК: H01H 1/02

Метки: 217482

...- 20 в рамические электричове композиции серебающиеся тем, что, с цзносоусто 7 йчивости, дуения привариваниго,содержит окись цинкс. %, остальное - сер такт сцинк ШЕИ 7 и,с гк 05 ст,в Известные иеталлокерамические электричеокие когнтакты на основе композиции серебра с экислах 7 и гметаллов, напрю 7 ер окиси гцинка, не получили широ 7 оого раопространения в овязи с тем, гчто в повторнократковремеином ре жиме работы в магпнитных пускателях и контакторах они обладают весьма низкой износоустойчивостью и иенадежиьгм переходцыгм оопротивлениех 7.В предлатаемых элекгрических контактах, 10 с целью повышения износоустойгчивости, дугостойкости и сопротивления привариванию, окись цинка возведена в металлокерамическую кои 1 позицию в количеспве 3 -...

Номер патента: 217528

Опубликовано: 01.01.1968

Авторы: Воронин, Федосеев

МПК: G05D 23/08, H01H 37/04, H01H 37/32 ...

Метки: реле, тепловое

...во входном.1 канале 14 с нуля на единицу, тогда в резуль. тате большего удлинения бронзовой пластинки 9, чем пластинки 8, изготовленной из инвара, обе пластинки переместятся, сопло б откроется, а сопло 4 закроется, канал 3 соединится с каналом 7, и температура теплоносителя в канале 3 будет равна нулю (величина условная),Теплоноситель из канала 3 все время вытекает через специально предусмотренный канал в полость сброса (на чертеже не показана). Например, канал 3 может быть соединен с входным каналом 14 одного или нескольких аналогичных реле, кроме того, он может быть соединен с теплообменником или с другим объектом, в котором нужно регулировать температуру или другой параметр,Реле, показанное на фиг. 1, выполняет логическую функцию...

Номер патента: 217544

Опубликовано: 01.01.1968

Автор: Омельченко

МПК: H01H 19/58

Метки: искатель, контактной, системой, шаговый

...между электродами, вызывает пробой окисных пленок,Предмет изобретения 10 Шаговый искатель с контактной системой,работающий с предварительным электрическим пробоем окисных пленок, отличающийся тем, что, с целью упрощения процесса разрушения пленки, он содержит разрядник, соеди ненный с электродами, охватывающими всеконтактные поля. Известны шаговые искатели с контактной системой, в которых разрушение окисной поверхности пленки производится на каждом контакте с помощью электрического пробоя,Предложенный шаговый искатель отличается от известных тем, что в нем контактные поля шагового искателя помещаются между двумя электродами, соединенными с разрядником, Это позволяет упростить процесс разрушения пленки, Окисная пленка снимается...

Номер патента: 218283

Опубликовано: 01.01.1968

Автор: Михалев

МПК: G01R 31/327, G05B 23/02, H01H 47/00 ...

Метки: коммутации, отказов, регистрации, реле, электромагнитного

...в виде мостовой схемы, Плечи мостовой схемы образованы двумя постоянными резисторами Рь йе и двумя регулируемыми резисторами-транзисторами Т Те, в диагональ моста включена обмотка Р испытуемого реле последовательно с регулируемым резистором Ят, что обеспечивает изменение амплитуды импульсов управления реле.При отсутствии импульсов управления на входах обоих транзисторов обмотка реле обесточена.При поступлении импульсов управления на ход одного из транзисторов через диагональ моста протекает ток, направление которого определяется, на какой из транзисторов поступил сигнал управления.Корректоры: Л. В. Юшина и Г. И. Плешакова аказ 2108/17 Тираж 530 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР...

Номер патента: 218315

Опубликовано: 01.01.1968

Авторы: Авилов, Ефремов, Курочкин, Лейбов

МПК: H01H 50/02, H01H 50/16, H01H 50/58 ...

Метки: реле, электромагнитное

...одновременно служиткорпусом реле. В ццжцей части корпуса релеукреплена врубцая колодка 7 с контактнымиштырями 8, В верхцюо часть корпуса магнитопровода вставлена ферромагнитная крышка 9.20 Вкладыши 10 из цемагнитного металла служат для защиты капсулы от повреждений икрепления корпуса,Подвижный контакт реле выполнен в видедиска 11 с тремя выступами, к которым на25 разной высоте от основания диска прикрепле.ны концы трех ленточных плоских пружин 12,Пружины установлены параллельно основанию диска и расположены под углом 120друг к другу. Диск 11 обращен выступами к30 друго 5 у такому же, но неподвижному диску13 с выступами. Прозекутки между высгпами подвижного и неподвижного дисков служат рабочими зазорами магнитной системы реле, а сами...

Номер патента: 218316

Опубликовано: 01.01.1968

Автор: Черный

МПК: H01H 35/30, H01H 35/38

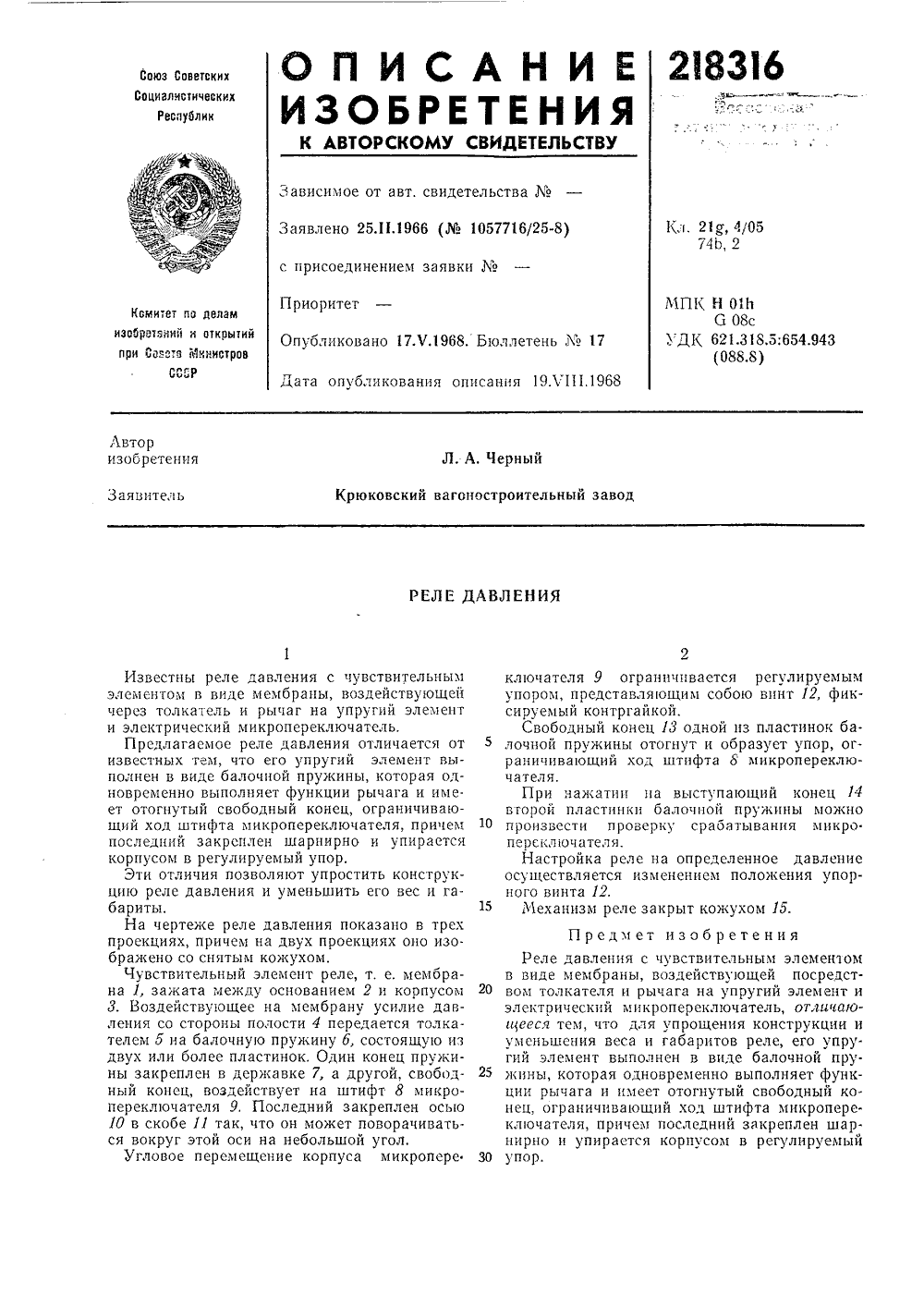

Метки: давления, реле

...микропереключателя, причем последний закреплен шарнирно и упирается корпусом в регулируемый упор.Эти отличия позволяют упростить конструкцию реле давления и уменьшить его вес и габариты.На чертеже реле давления показано в трех проекциях, причем на двух проекциях оно изображено со снятым кожухом,Чувствительный элемент реле, т. е. мембрана 1, важаа между основанием 2 и корпусом 3. Воздействующее на мембрану усилие давления со стороны полости 4 передается толкателем б на балочную пружину б, состоящую из двух или более пластинок. Один конец пружины закреплен в державке 7, а другой, свободный конец, воздействует на штифт 8 микропереключателя 9, Последний закреплен осью 10 в скобе 11 так, что он может поворачиваться вокруг этой оси на...

Номер патента: 218981

Опубликовано: 01.01.1968

Авторы: Агафонов, Вишневский, Филиппов, Шерман, Шешин

МПК: H01H 9/30

Метки: дугогасительное

...выбирается исходя из условия обеспечения прохождения тока через нулевое значение при движении дуги по электродам.Дугогасительные электроды выполнены в виде параллельны кривых с одним или несколькими радиусами кривизны (см. фиг. 2).Между концами элекгродов имеется изоляционный промежуток 7.При размыкании,главных контактов возникающая дуга под действием электродинамических сил перемещается по электродам и, дойдя до их конца, перескакивает по инерции ца начало электродов, продолжая в одном направлении двигаться до тех пор, пока ток не подойдет к нулевому значению и дуга це погаснет.Металлический резервуар 1 (см. фиг. 3), имеющий цилиндрическую форму, может одновременно служить одним из электродов,Ко второму электроду б, также выполнгецному...

Номер патента: 219017

Опубликовано: 01.01.1968

Авторы: Колосов, Щедрин

МПК: H01H 47/18, H01H 47/36

Метки: времени, реле, тиристорное

...леч дом с присоединением заявкиИзвестны тиристорные реле времени, содержащие в плечах моста нагрузку, динистор, тиристор и времязадающий резистор, а в диагонали моста - конденсатор.Предложенное реле времени отличается ог известных тем, что оно содержит дополнитель. но тиристор, шунтирующий конденсатор, причем тиристор в одном из плеч моста подключен к узловым точкам переходом управляю. щий электрод - катод.Это позволяет повысить экономичность реле, расширить диапазон регулирования выдержек и уменьшить время восстановления.На чертеже изображена принципиальная схема реле.В исходном состоянии основной тиристор 1 закрыт, и схема не потребляет тока. Входной импульс открывает тиристор 1, и на нагрузке 2 появляется напряжение.Конденсатор 3...

Номер патента: 219021

Опубликовано: 01.01.1968

Авторы: Гринев, Кузьмиченко, Морозов

МПК: H01H 1/02, H01H 49/00

Метки: контактов

...к кругу - положительный, Тонкое фетровое кольцо не препятствует прохождению тока в электролите. При вращении полировального круга электролит и абразив легко перемешиваются и, таким образом, осуществляется абразивная обработка контакта без окисления поверхности и диффузии кислорода в поверхностный слой обрабатываемой контактной поверхности.Например, контакты из сплавов на основе платины в виде пластины толщиной 0,3 мм, длиной 8 мм, шириной 4 мм обрабатывагот в электролите (1,3-ный раствор в воде) с абразивом (окись алюминия зернистостью 10 мк) без подачи и с подачей на обрабатываемые контакты отрицательного потенциала (напряжение 2 бв при токе 3,259 а). При последующих испытаниях контактных пластин в паре с серийными токосъемными щетками...

Номер патента: 219022

Опубликовано: 01.01.1968

Авторы: Альтман, Бродов, Мемелов, Мслашенко

МПК: B22F 1/00, H01H 1/02

Метки: шихты

...образования готовой шихты. Ниже приведены свойства электрокоцтактов композиции серебро - никель марки СН 40 М.плотность 9,55 г/смзудельное электроом32 опротивление 6 НВ твердость изобретения редм Способ мических лей с посл кающийся доем кости ную смесь ной массь ботке,Предлагаемое изобретение относится к способам получения шихты для металлокерамических электроконтактов.Известен способ получения шихты дляэлектроконтактов, основанный на смешиванииводных растворов солей, химическом осаждении смеси осадителем, фильтрации, сушке ипрокаливании полученной шихты. Этот способ требует больших капитальных затрат,а также значительного коли чества времени 1 одля процесса смешивания,Для уменьшения тоудоемкости технологического процесса предлагается...

Номер патента: 219619

Опубликовано: 01.01.1968

Авторы: Вавилов, Ивакин, Розенгаль, Ройзен

МПК: H01H 50/30

Метки: 219619

...две катушки 1 проходит ссрдс шик 2, Якорьи подвижные контактные пружины 4 закреплены на трубке 5, изолированной от якоря. Трубка б проходит через цоколь 7 реле, от которого она изолирована. Внутри трубок находится гибкий элемент 8, напримср проволочная струна, Один его конец приварен цлц прцпаян к верхнему концу труокц б, а ца другом, выступающем из этой трубки, закрсп. лс 11 я трубка 5 с якорек ц контактной пружиной. Зазор аежд трбамц достаточен длл качания якоря, Величина зазора опрелсллстсл диаметром трубок, Зазор между гибким элсмецтом и внутренними стаканами трубок должсц быть достаточным ллл прогиба гибко. го элсмсцтз. Величину этого зазора можно регулировать кл 1 НьМц 9. Клинья зякцз 1 яют гибкий элемент в местах его...

Номер патента: 219676

Опубликовано: 01.01.1968

Автор: Шнеерсон

МПК: H01H 83/16, H02H 3/40

Метки: реле, сопротивления

...сигнал на выходной каскад 11 нуль- индикатора.Уставка поблока 7 и врезние блока 8 впри качанияхриодом, сигнал 20 Реле сопротивления, содержащие блоки формирования сигналов, включенные последовательно с этими блоками полупроводниковые выпрямители, через сопротивления, и нуль-штдикатор, известны.Для получения дополнительной характристики срабатывания в предложенном рсле применен время-импульсный орган, включенный между нуль-индикатором и блоком формирования сигнала,1-1 а фиг. 1 представлена блок-схема реле с основной и двумя дополнительными характеристиками; на фиг. 2 и 3 - основная и дополнительные характеристики соответственно реле полного сопротивления и направленного сопротивления; на фиг. 4 - блок-схема реле сопротивления, не...

Номер патента: 219696

Опубликовано: 01.01.1968

Авторы: Веселев, Миклашевский, Соколовский, Соломинский

МПК: H01H 49/00

Метки: автомату, питатель

...ьыхода формирующей части имеет горизонтальную прорезь 14 для выхода сформированного герметизированного коспактного устройства.Все детали питателя, за исключением магнитных ссапраьляющих 4 и магнитного дери(а. теля транспортирующего устройства, выполнены из немагнитного материала.Г 1 итатель работает следусощим образом.Стеклянные трубки со вставленными в них контактными пружинами (с заведомо ббль. шим гродольным перекрытием пружин) укладываются в направляющий канал 1 таким об. разом, что выступающие концы контактныХ пр:, жин попадают в рореи 2 и, притягиваясь к намагниченным профильным направляющим 4, раздвигасотся в противоположные стороны,В верхней и средней части питателя рас. стояние между намагниченными направляющими 4 ььсбрано -...

Номер патента: 219697

Опубликовано: 01.01.1968

Авторы: Васильев, Игнатьев

МПК: H01F 7/121, H01H 51/16

Метки: реле, электромагнитное

...с постоянным сечением по всей длине и также имеет Г-образную форму.Одним концом якорь прикреплен к сторонеС полюсного наконечника 4, а свободный конец введен в воздушный зазор. Якорь от места закрепления до воздушного зазора имеет пере- тким, а та часть его, которая находится в зазоре, утолщена и заканчивается выступом б с 10 изолятором 7, например стеклянной бусинкой, На утолщенной части якоря, расположенной в зазоре, выполнена высадка 8.Якорь, полюсный наконечник 4 и сердечник2 соединены между собой таким образом, что 15 якорь опирается своей утолщенной частью через высадку 8 на сторону 0 полюсного наконечника 4 с определенным давлением, за счет чего повышается вибро- и удароустойчивостьреле.20 Контактная система реле состоит из...

Номер патента: 219698

Опубликовано: 01.01.1968

Авторы: Авсеев, Денисенко, Донецк, Крестев, Проектно, Хвостов

МПК: H01H 1/66, H01H 36/00

Метки: 219698

...2 однополярных прямоугольных импульсов, модулирующую обмотку3 подмагничивания, магнитоуправляемый контакт 4 (воспринимающий элемент), постоянный магнит б, укрепленный на контролируемом подвижном объекте, магнитоуправлясмыйконтакт 6, коммутирующий внешнюю цепь,обмотку управления 7 магнитоуправляемогоконтакта б и емкость 8 выдержки времени,разряжающуюся на обмотку 7 в интервалывремени, когда язычки контакта 4 разомкнуты. Элементы 2 и 3 образуют модулятор, элементы 1, б, 7 и 8 - блок управления, Модулирующая обмотка 3 вместе с магнитоуправляемым контактом 4 составляет воспринимающийэлемент, который вынесен из датчика и установлен, например, в месте контроля положения движущегося объекта,Описываемый способ повышения чувствительности...

Номер патента: 219699

Опубликовано: 01.01.1968

Автор: Курилин

МПК: H01H 57/00

Метки: 219699

...4 сис элементы жестко с зигзагообразную линО П И С А Н И Е 219699ИЗОБРЕТЕНИЯ а виси мое о г авт. свидетельстваОпубликовано 14,71,1968, Бюллетень1Дата опубликования описания 2.1 Х,1968 прикладывается к элементам через электроды3, электрически соединенные между собойпараллельно гибкими проводниками (на чертеже не показаны),В исходном состоянии контакты 5 разомкнуты, а при приложении электрического поля ипьезоэлементам замыкаются.Армирование элементов металлическимипластинами наряду с получением большего10 коммутационного перемещения придает систе.ме большую общую жесткость, обеспечиваетнадежное и простое соединение элементовдруг с другом и с корпусом путем сварки концов металлических пластин, Высокая надеж 15 ность работы реле...

Номер патента: 219700

Опубликовано: 01.01.1968

Авторы: Коваль, Малюк

МПК: H01H 47/00, H01H 47/32

Метки: полупроводниковоереле, реверсивное, трехпозиционное

...и выходом знакочувствительного модулятора, Такое вы полнение обеспечивает получение строго симметричной характеристики вход - выход и повышение коэффициента полезного действия реле.На чертеже изображена принципиальная 15 схема предложенного реле.Реле содержит знакочувствительный модулятор, выполненный по двухполупериодной схеме на транзисторах Т Т небалансное реле в виде усилителя постоянного тока на 20 транзисторах Т Т 4 с коллекторной обратной связью и демодулятор на транзисторах Т;, Т работающий на нагрузку Р, включенную по недифференциальной схеме, В реле может быть также использован демодулятор, рабо тающий на нагрузку, включенную по дифференциальной схеме.Предложенное реле содержит также трансформатор питания...

Номер патента: 219701

Опубликовано: 01.01.1968

Авторы: Карпычев, Лекомцев

МПК: B65G 47/19, H01H 47/24, H01H 47/28 ...

Метки: фотоэлектрическое

...на фотоэлементе в точке 3 напряжение недостаточно велико и стабилитрон 4 При перекрытии луча света изделиями. например, при заполнении накопителя фоторезистор 2 затемняется и его сопротивление резко возрастает, напряжение на фоторезисторе 15 повышается, благодаря чему происходит пробой стабилитрона 4. Под действием отрицательного напряжения на управляющей сетке тиратрон 5 закрывается, реле 6 обесточивается, конденсатор 7 и стабилитрон 9 отключают ся от источника предварительного заояда ичерез контактную пару 10, 11 и зажим 12 подключаются к общей точке 13 соединения разрядного резистора 14 и катода стабилитрона 4. Бункер при этом выключается, Однако кон денсатор 7, отключенный от источника предварительного заряда, не...

Номер патента: 220336

Опубликовано: 01.01.1968

Автор: Бочкареб

МПК: H01H 83/08, H02H 7/06, H03K 17/58 ...

Метки: 220336

...лтв, тогда при появлении обратного тока генератора, равного 5% 1 прямого, напряжение на шунте будет равно 5 мв (полярность на чертеже ука зана в скобках) и, складываясь с напряжением 4, сместит туннельный диод в область отрицательного сопротивления - преобразователь возбудится. При дальнейшем увеличении обратного тока (и смещения туннельного 30 диода) выходное напряжение нагруженногопреобразователя меняется, вследствие нелинейности отрицательного сопротивления туннельного диода, Колебания срываются при смещении примерно 0,6 в,Для работы реле используется участок возрастания выходного напряжения (до напряжения смещения 0,4 в).Коррекция характеристики вход - выход преобразователя осуществляется в усилителе путем подачи дополнительного...

Номер патента: 221103

Опубликовано: 01.01.1968

Автор: Бочкарев

МПК: H01H 33/664

Метки: вакуумный, выключатель, высоковольтный

...контактами 5. Направляющий стержень 7 закреплен в арматурном цилиндре 10, выполненном из материала, имеющего примерно равный коэффициент термического,расширения со стеклом, например из ковара, предварительно покрытого медью, Лрматурный цилиндр закреплен непосредственно в стеклянной колбе 1.Из внутреннего объема выключателя через штенгель 11 откачивают воздух и газы, выделяющиеся в процессе вакуумной обработки. Цепь между неподвижными контактами 4 замыкается дополнительными контактами Б при их перемещении навстречу один другому по направляющему стержню 7 перпендикулярно оси выключателя до момента замьпснния их с неподвижными контактами 4 под воздействием магнитного поля, создаваемого неподвижными контактаъси 4 и соленоидом 12...

Номер патента: 221104

Опубликовано: 01.01.1968

Авторы: Вишневский, Добрусин, Захаров, Сорокин, Тарасов, Филиппов, Шкл

МПК: H01H 33/02

Метки: 221104

...ветви, выполненные в виде полуокружностей, охватыва ощих промежуточный изолятор между камерами в середине по его высоте. Это позволяет уменьшить габариты и снизить электродинамические усилия на элементы выключателя, Для упрощения консгрукции токоведущие перемычки выполнены полыми, соединены герметично с полыми токоведущими стержнями выводов камер и используются одновременно в качестве газопровода, соединяющего внутренние полости камер.На чертеже схематически изображен предлагаемый вьпслючатель,Одноколонковый газовый выключатель содержит две металлические двухразрывные гасительные камеры 1, установленные на опорном цилиндрическом изоляторе 2, укрепленном на шкафу управления Л. Камеры разделены нромекуточным изолятором 4.Камеры...

Номер патента: 221105

Опубликовано: 01.01.1968

Авторы: Карпов, Рудаков

МПК: H01H 29/18, H01H 71/24

Метки: контактор, ртутный, электромагнитный

...изобретения ммы 1, изоляцион 4, электромагнит 2Известны электромагнитные ртутные контакторы плуцжерного типа с контактами, перемыкаемыми ртутью.Особенность предлагаемого контактора заключается в том, что один из контактов выполнен в виде втулки с вогнутыми краями, образующими круговой канал для ртути. Второй контакт выполнен в виде металлического стакана, края которого погружены в ртуть канала втулки, а корпус контактора выполнен из 1 металла, Это позволяет повысить его рабочую мощность и коммутационные возможности. Для повышения надежности контактирования предлагается стакан контакта выполнять с вырезами.1На чертеже изображен описываемый контактор в разрезе.Контактор состоит из кленого колпачка 2, втулок 3 иной катушки б и упора...

Номер патента: 221120

Опубликовано: 01.01.1968

Авторы: Жезмер, Иванов, Костиков

МПК: H01H 50/32, H01H 75/02

Метки: автоматический, быстродействующий, выключатель

...заряженной емкости 11 на катушку 5. Диск отталкивается от катушки и через Втлк 2 ВоздсйстВет на контакт 8, размыкая Защищаемую цепь. Обр 230 вавшиеся две дуги гасятся в дугогаситсльном устройстве (на чертеже не показано).При движении Вве)эх Втул 1.2уВлск 2 ет 32 собой шток, с помощью которого при полном растворе между главными контактами под действием пружины 12 перемещается в крайнее левое положение, ограничиваемое выступом защелки.Шток, возвращаясь вниз под действисм пружины 7, становится на защелку, гарантир,я необходимый раствор между главными контактами.Выключатель срабатывает следующим образом.Питание на кзтушку электромагнита 13 подается кр 2 ткОВременным Замыканием контактов 14 контактор 2 включения. Усилие якоря...

Номер патента: 221128

Опубликовано: 01.01.1968

Авторы: Аникеева, Брезинский, Булгаков, Мицкевич, Намитоков

МПК: H01H 85/42, H01H 85/47

Метки: плавкий, предохранитель

...Металлическая пленка может нанос:.ться на поверхность изоляционного диска методамп вжигания, вакуумного напыления, химического осаждения или другими методами. В ценгре диска 2 к металлической пленке пайкой 1, Пл плаькую лической шейками нпе, изсодержащпи в виде метал. узкпмп переонное основамеющий охвкии предохранитель, вставку, выполненную пленки с несколькимп нанесенной на изоляц ключенную в корпус,30 Авторыизобретения В. А. Булгаков, Г. или сваркой присоединяются массивные контактные выводы предохранителя 4.На металлизированную поверхность диска2 с двух сторон накладываются кольца 5 пз 5 изоляционного материала, например из корунда, но таким образом, чтобы узкие перешейки 3 плавкои вставки 1 оставались бы свободными.Пространство...

Номер патента: 221174

Опубликовано: 01.01.1968

Автор: Рогов

МПК: H01H 47/18, H02H 7/22

Метки: времени, реле

Номер патента: 221183

Опубликовано: 01.01.1968

Авторы: Кузьмиченко, Морозов, Овченков

МПК: H01H 1/02, H01H 49/00

Метки: контактов

...обрабатыее адсорт его дифта при деСпособ изготовления контактов изсодержащих металлы платиновой гругворяющпх кислород и предназначенустройств, работающих на малыхсигнала тока, контактные поверхносрых обрабатывают механическими мвызывающими пластическую деформаверхности, от,гичаюгг,иггся тем, что,повышения надежности, механическиботку контактов ведут в среде, содповерхностно-активньгс вещества. сплавов, ппы, расных для уровнях ти котоетодами, цию пос целью ю обр- аержащ Известные устройства, содержащие контактные части с малым контактным давлением (например, реле, контактные сельсины, вращающиеся трансформаторы, коллекторы и т. п.) недостаточно надежны при работе на малых уровнях сигнала тока вследствие образования на контактной...

Номер патента: 221781

Опубликовано: 01.01.1968

Авторы: Бочкарев, Трущенко

МПК: H01H 11/04, H01H 33/66

Метки: контактов, обезгаживания, тугоплавкихметаллов

...- 480 С. Это позволяет получагь более высокую степень обезгаживания за счет снижения адсорбции газов на поверхности арматуры и колбы вакуумного выключателя вследствие того, что 10 выделяющиеся при разогреве контактов токомгазы не могут адсорбироваться на горячих поверхностях арматуры и колбы (температура которых составляет порядка 400 - 480 С) выключателя и почти полностью удаляются из 15 прибора, и сокращает общее время вакуумнотехнологической обработки на 8 - 10 час, что значительно удешевляет изготовление выключателей.Обезгаживание контактов из тугоплавких 20 металлов по предлагаемому способу производится следующим образом.После откачки выключателя до давления по.рядка 5 10 а+110 с мл рт. ст, устанавливается длительность импульса...

Номер патента: 221782

Опубликовано: 01.01.1968

Авторы: Васильковский, Всесоюзный, Методов, Тарасов

МПК: H01H 19/54

Метки: многопозиционный, переключатель

...атели этог в тех облас анционное умалой мощи Многопозиционный переключатель, содер жащий контактные п.паты, щетки, укрепленные на фигурных плоских пружинах, и роторы, отличаюитийся тем, что, с целью уменьшения потребляемой мощности и повышения надежности, указанные п.паты расположены 0 попарно контактными полями внутрь и указанные плоские пружины установлены в пазах роторов с фиксацией от перемещения посредством распсрной втулки. Известны многопозиционные переключатели, содержащие контактные платы с размещенными на них щетками, у которых пружинные элементы выполнены в виде пластинчатых пружин.Предложенное устройство отличается тем, что платы попарно расположены контактными полями внутрь, а пружины щеток одними своими концами...
