H01H — Электрические переключатели ; реле; селекторные устройства; устройства для защиты от аварий

Номер патента: 807399

Опубликовано: 23.02.1981

Автор: Костржевский

МПК: H01H 13/54

Метки: выключатель, электрический

...выключатель работает следующим образом,В исходном состоянии контакты 3 и 6 ра.зомкнуты и вакуумная камера свободно подвешена к крышке 2,.При нажатии на крышку2 последняя деформируется, контакты замы.каются, а вакуумная камера 5 присасываетсяк дну корпуса. В таком положении на вакуум ную камеру действуют с одной стороны внеш.нее давление (давление среды внутри корпуса),прижимающие камеру к дну корпуса, среды, сдругой стороны реакция упругой деформациикрышки н стенок корпуса, контактов, стремя.щиеся оторвать камеру от дна. 4Электрический выключатель позволяет повысить безопасность его эксплуатации, так какэлектрические контакты размещены в герме.тизированном устройстве.Благодаря тому, что внутренний объем ва.куумной камеры и контакты...

Номер патента: 807400

Опубликовано: 23.02.1981

Автор: Бугаев

МПК: H01H 35/26

Метки: давления, реле

...1 имеет осевой канал "б"для подвода жидкости. В отверстиивкладыша б установлен чувствительный элемент в виде штока 7. Во вкладьппе б и в корпусе 1 могут бытьвыполнены отверстия, а на штоке 7, нанаправляющей части, лыски, обеспечивакицие соединение внутренней полости реле с атмосферой (на чертеже не показаны). Пружина 8 одним своим концом упирается в чувствительныйэлемент, а другим в поршень 9, установленный в дополнительном вкладыше6. Поршень 9 имеет осевое отверстиедля прохода штока 7, В паэе вкладыша 4 установлен закрепленный наштифтах 10 микропереключатель 11 спроводниками 12, которые через от807400 Формула изобретения 0 г тель Н. КузнецоваМ.Рейвес Корректор Состдактор О. Малец Техр ст аз 303/80Тираж 795 ВНИИПИ Государственного по...

Номер патента: 807401

Опубликовано: 23.02.1981

Авторы: Крупчук, Тишкевич

МПК: H01H 36/00

Метки: бесконтактный, переключатель, торцовый

...7 в прямом направлении, зашунтированного конденсатором 8, способствует компенсации температурной погрешности, так как стабилитрон обладает отрицательным ТКН, что позволяет обеспечить стабилизацию точки срабатывания 15 переключателя. Кроме того, шунтирование стабилитрона 7 конденсатором 8 обеспечивает релейность срыва и возникновения генерации, уменьшает величину дифференциала хода, а также 2 О упрощает схему согласования генератора с триггером 16, что также способствует повышению стабильности точностных параметров и повышению надежности устройства. 25При введении управляющего элемента в зону действия электрического поля, образованного на торце чашки 2 ферритового сердечника датчика положения, контуром индуктивности в режиме...

Номер патента: 807402

Опубликовано: 23.02.1981

Авторы: Брезинский, Намитоков, Пушкарева, Терешин

МПК: H01H 73/48

Метки: максимального, расцепитель

...каз 303/80 Тираж 795 Подписи ВНИИПИ филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Мика разветвляется: одна часть идетпо основному магнитопроводу 3 и соэ,цает силу, стремящуюся притянутьякорь.4 к сердечнику 2, другая частьидет по участку 7 иэ термомагнитного материала и создает силу, стре 1мящуюся удержать якорь у участка 7.При номинальном токе в защищаемой цепи сила, стремящаяся притянутьякорь 4 к магнитопроводу 3, меньшесуммарной силы противодействующейпружины и магнитной силы со стороныучастка 7,При токе перегрузки в защищаемойцепи участок 7 из термомагнитногоматериала греется сильней,чем приноминальном токе, С ростом температуры участок 7 теряет свои магнитныесвойства. При нагреве участка 7 током защищаемой цепи до...

Номер патента: 807403

Опубликовано: 23.02.1981

Автор: Киляков

МПК: H01H 83/12

Метки: минимального, реле

...и запрещает включение объекта.Если напряжение в пределах нормы, то реле 5 получает питание через резистор 4 и срабатывает. Вблизи нижней границы контролируемого напряжения, когда времясрабатывания реле 5 велико, кратко- .временно может успеть ложно сработать и реле 7. Однако в это времяобъект еще не подключен, а послесрабатывания реле 5 реле 7 отключа,ется, тем самым воэможность выдачи;ложного сигнала отключения объектабыстро исчезает.При снижении контролируемого напряжения ниже допустимой границыреле 5 возвращается в исходное состояние, а его контакт 6 безобрывного переключения в момент размыкания его замыкающего элемента 9 дешунтирует обмотку 7 и, тем самым,подключает ее к источнику питания.Последний срабатывает, выдает сигнал 45на...

Номер патента: 807404

Опубликовано: 23.02.1981

Авторы: Жуков, Зотов, Фоминых, Шульц

МПК: H01H 85/02

Метки: вставка, многопроволочная, плавкая

...оконцевателями, рассеченными продольнымипазами, в цилиндрических оконцевателях выполнены поперечные отверстия под соединительные винты и размещены реэьбовые наконечники.На чертеже схематически изображена предлагаемая многопроволочнаяплавкая вставка.Многопроволочная плавкая встав ка состоит из крепежных площадок(державок) 1, многопроволочного тела 2 и высокоомной державки 3, Высокоомные площадки 1 вставлены внутрьглухих пазов 4 цилиндрических окон цевателей 5. Соединение осуществленовинтами 6, ввинченными в нижниеполовины оконцевателей, снабженныерезьбой. Для крепления к электродампредохранителя служат наконечники 7.25 Необходимое контактирование обес-печивается эа счет использованияупругих свойств половин оконцевателей....

Номер патента: 809423

Опубликовано: 28.02.1981

Автор: Усенко

МПК: H01H 3/24

Метки: воздушными, выключате-лями, дляуправления, пневматическое

...песковой клапан, управляющийоткрытием последовательно работающих друг за другом промежуточныхклапанов, последний из которых является дутьевым, снабжено трубопроводами обратной связи, каждый изкоторых соединяет подпоршневые полости промежуточных клапанов с полостью дутьевого клапана.На чертеже представлена схемапредлагаемого устройства.Пневматическое устройствоиз резервуара 1, последовател 0 батывающих, связанных между с809423 Формула изобретения НИИПИ Заказ 444/7 ираж 795 Подписное илиал ППП,Ужгород,ул тент",роектная,4 трубопроводами, клапанов 2 - 7 тру 7 бок 8 - 10 обратной связи с диафрагмами 11 - 13 и предназначено для подачи сжатого воздуха в полость опорной колонки гасительной камеры 14.Устройство работает следующим образом. П...

Номер патента: 809424

Опубликовано: 28.02.1981

Автор: Мансарлийский

МПК: H01H 13/68

Метки: кнопочный, переключатель

...перемещаясь, выходит из выступаи, возвращая пружину кнопки включения, возвращает подвижные контактыпереключателя в исходное положение(13 недостаткам данного пертносятся сложность консттехнологичность изготовлель изобретения - упрощкции и повышение технолтовления.казанная цель достигаетв известном переключател я выполнен,сржней обеихсопряженииом оси указанекаются,н кнопочнййвид; на фиг.2ключенном покнопка отклюоложении.т корпус 1,нопку 3 отклюкоммутирующее809424 формула изобретения г. 2 Фиг,.ЗСоставитель Н. Кузнец Техред С.Мигунова а Корректор Е, Рошко актор М,. Митровка акаэ 444/ 71 Тираж 795 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж"35 Раушская наб д. 4/5Филиал ППП фПатент,...

Номер патента: 809425

Опубликовано: 28.02.1981

Автор: Маруев

МПК: H01H 36/00

Метки: бесконтактный, выклю-чатель, путевой

...генератора,. а через второй конденсатор подключенк первой шине источника питания,На чертеже изображена принципиальная схема бесконтактного путевого выключателя.Выключатель содержит транзистор1, эмиттер которого подключен кпервой шине 2 источника питания,контурную обмотку 3, через ограничивающий резистор 4 подключенную ковторой шине 5 истбчника питания,резистор б смещения, первый 7, вгорой 8 и дополнительный 9 конденсаторы, обмотку 10 отрицательной обратной связи. Указанные элементвключены по схеме автогенератораемкостного типа. Коллектор транзистора 11 усилителя подключен к выходной шине 12 устройства, а в базовую цепь транзистора 11 включеныпоследовательно соединенные сигнальная обмотка 13 и диод 14,Устройство работает...

Номер патента: 809426

Опубликовано: 28.02.1981

Авторы: Блохина, Иванов, Лисовский, Прокофьев

МПК: H01H 47/32

Метки: включенияисполнительного, реле

...После снятия 4 Озапрета на включение исполнительногореле б со второго входа 10 устройства и при наличии сигналов включения на его первом входе 9, блокзапрета включения реле 2 на своемвыходе генерирует импульсы постоянного тока. Блок 3 формирования импульсов формирует импульсы включенияисполнительного рене б до необходимой для включения исполнительногореле б длительности и мощности.Длительность импульсов задаетсявременным интервалом между сигналами на первом и третьем входах устройства. С выхода блока 3 импульсыпостуПают в первичную обмотку 4 55трансформатора 4 . При этом во вторичной обмотке 4 трансформатора 4находится ЭДС, Фототиристор 5 преобразует ее в импульсы постоянноготока, подзаряжающие конденсатор 7 ЩПри многократном...

Номер патента: 809427

Опубликовано: 28.02.1981

Автор: Яцьков

МПК: H01H 67/00

Метки: коммутационное, яцкова

...вариантами схемуправления коммутационным устройствоми служат для иллюстрации избирательной и выборочной коммутации электрических цепей исполнительных механиз"мов.Общим управляющим каналам 30(фиг, б), образующим двухпроводнуюлинию связи, подключено несколькокоммутационных устройств (КУ). Всеэлектроприводы 8 подключены черездиоды 31, а все электромагниты б25 бО через диоды 32, К общим управляющимканалам подключают одно или несколько УправляющГх устройств (УУ). Дляизбирательного подключения к общимканалам 30 любого исполнительногомеханизма 33 управляющее устройство(УУ) можно подключать на любомучастке линии. Для взаимноизбирательной связи, например для взаимноизбирательного вызова телефонных аппаратов, необходимо в каждом...

Номер патента: 809428

Опубликовано: 28.02.1981

Авторы: Андреев, Кузнецов

МПК: H01H 85/04

Метки: инерционный, предохранитель

...шайбой14. Плунжер 8 прижат к верхнейкрышке 4 патрона с помощью стержня10 благодаря наличию в нем со стороны плунжера поперечного отверстия,в котором расположена шпилька 15из легкоплавкого материала,и благодаря наличию гайки 16 со стороныкрышки патрона, Сжатая пружина 17стремится переместить плунжер вверхдо упора в верхнюю контактнуюкрышку 11 корпуса. Гибкий нагревательный элемент 18, изготовленныйиз тонких скрученных нихромовыхпроволочек, присоединен к верхнейконтактной Крышке 11 и к плунжеру8, Для того, чтобы наполнитель изпатрона не попадал внутрь корпуса12 через отверстия 5 в крышке,диаметр плунжера 8 должен закрывать эти отверстия.Инерционный предохранитель работает следующим образом,При возникновении перегрузкипротекающим током...

Номер патента: 811344

Опубликовано: 07.03.1981

Автор: Фрыгин

МПК: H01H 1/06

Метки: контактное, роликовое

...Цепочная передача 8, пружина 9, 811344колесо 10 и тяги 11 располагаются по обе стороны оси ролика 3.Во включенном состоянии шины 1 и 2 замыкаются через ролик 3. При этом ролик 3 удерживается лентой 4 за счет уси лия, создаваемого приводным валом 12. Башмак 5 отжат от поверхности ролика 3 пружиной 7,При отключении вал 12 освобождает ленту 4, Пружина 9 через цепочную пере дачу 8 перемещает ролик 3, разрывая тем самым цепь. При разрыве возникает дуга между роликом 3 и шиной 1. По мере вращения ролика 3 на него наматывается лента 4, отодвигая опорную точку дуги по 15 направлению движения ленты 4. При вращении ролика 3 на колеса 10 наматываются тяги 11, растягивая пружину 7 и приближая башмак 5 к ролику 3, а затем прижимая к нему....

Номер патента: 811345

Опубликовано: 07.03.1981

Автор: Тарханов

МПК: H01H 1/66

Метки: kohtaktax, намагнитноуправляемых, переключатель, трехпозиционный

...размыкапий контактных пар,Целью изобретения является повышсцие надежности работы переключателя путем обеспечения контактирования различных контактных пар в различных плоскостях.Это достигается тем, что жесткие контакты, введенные в противоположные торцы баллона, размещены во взаимно перпендикулярных плоскостях, образованных указанными жесткими контактами с подвижным контактом.На фиг. 1 изображен предлагаемый переключатель; на фиг. 2 - сечение, проходящее через область контактирования.В герметизированном баллоне 1 с противоположных торцов размещены жесткие контакты 2 и 3. Между ними установлен подвижный контакт 4, жестко соединенный в средней части с плоской пружиной 5, закрепленной в стенке баллона 1. К пружине 5 подсоединен контактный...

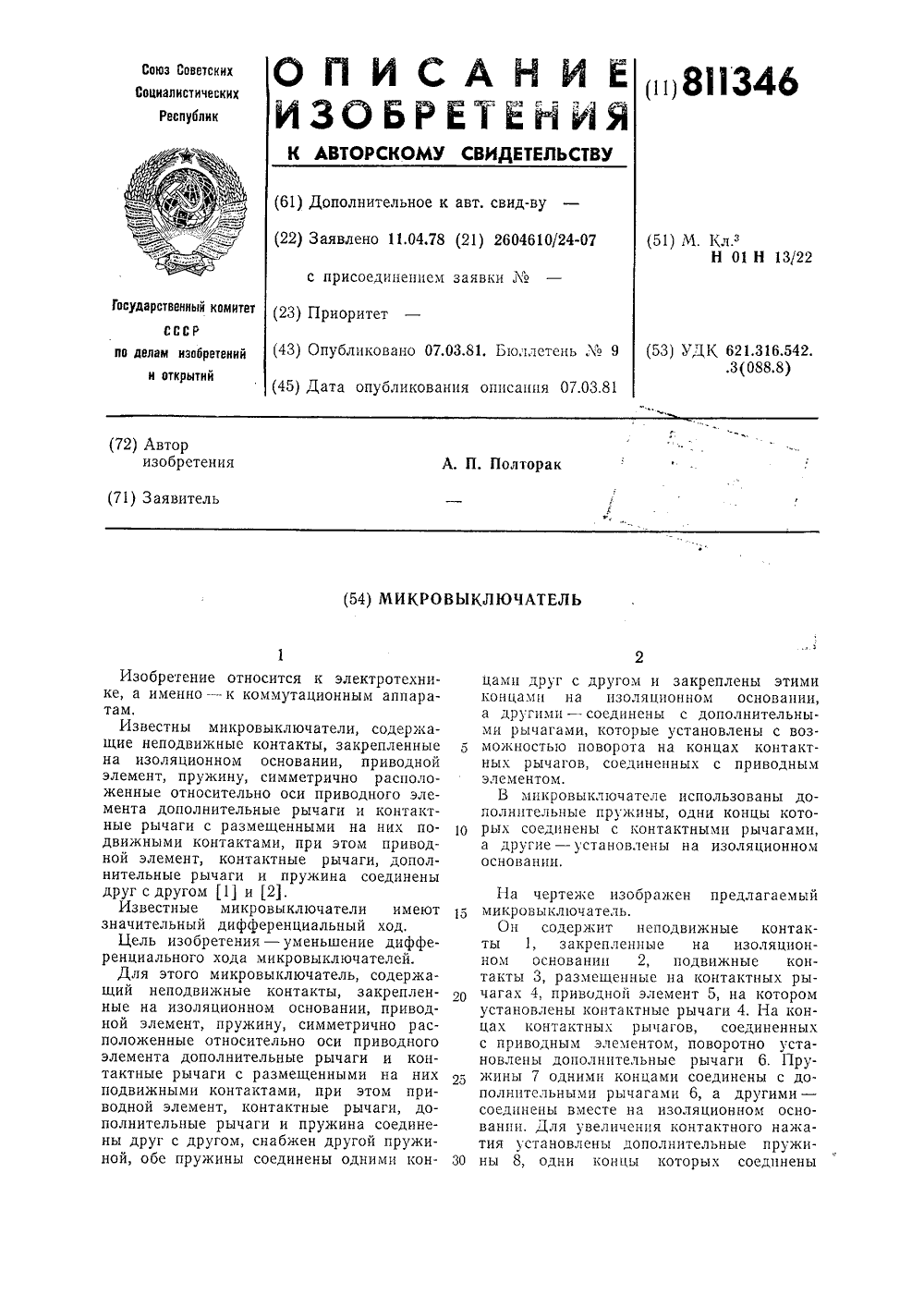

Номер патента: 811346

Опубликовано: 07.03.1981

Автор: Полторак

МПК: H01H 13/22

Метки: микровыключатель

...одн рых соединены с контактн а другие - установлены на основании,На чертеже изображен предлагаемый микровыключатель.Он содержит неподвижные контакты 1, закрепленные на изоляционном основании 2, подвижные контакты 3, размещенные на контактных рычагах 4, приводной элемент 5, на котором установлены контактные рычаги 4. На концах контактных рычагов, соединенных с приводным элементом, поворотно установлены дополнительные рычаги 6. Пружины 7 одними концами соединены с дополнительными рычагами 6, а другими - соединены вместе на изоляционном основании. Для увеличения контактного нажатия установлены дополнительные пружины 8, одни концы которых соединены811346 Корректоры: В, Нам и Р. Беркович Редактор Н, Воликова Составитель Т. Гроздова...

Номер патента: 811347

Опубликовано: 07.03.1981

Автор: Фрыгин

МПК: H01H 29/02

Метки: токосъемное

...набивку, что15 приводит к ее быстрому износу,Целью изобретения являются упрощениеконструкции и повышение долговечности.На фиг. 1 изображен вид устройства спереди; на фиг, 2 - вид на подвижный электрод сбоку; на фиг, 3 - 4 -- варианты выполнения углублений.Устройство состоит из неподвижного 5 электрода, образованного полукольцами 1 и 2, скрепленными между собой в одно кольцо при помощи приливов 3, подвижного электрода 4 и набивки 5, выполненной из эластичного материала, пропитан ного жидким металлом, Подвижный электрод жестко соединен с валом 6, на который подается напряжение. В подвижном электроде 4 в зоне его соприкосновения с набивкой 5 выполнены углубления 7. 15 Углубления 7 могут выполняться различными способами. На фиг. 1 - 2...

Номер патента: 811348

Опубликовано: 07.03.1981

Авторы: Клепиков, Носов

МПК: H01H 31/00

Метки: разъединитель

...сдвиг между этими фланцами. Это приводит к неполному включению или отключснию разъединителя, т, е. к аварийной ситуации,Обычно, чтобы не происходило сдвига, поворотные изоляционные колонны собирают из изоляторов с завышенной прочностью фланцев, позволяющей применять болты увеличенного диаметра и создавать силы трения с запасом, т. е. намного большие, чем требуется прп оперировании разъединителем.Целью изобретения является устранение указанных недостатков, увеличение надежности работы разъединителя,Для достижения этой цели между фланцами изоляторов, имеющих по два паза, например, в форме сегмента цилиндра, расположенных диаметрально напротив друг друга, вложены вкладыши, деформируемыс при затяжке болтового соединения и...

Номер патента: 811349

Опубликовано: 07.03.1981

Авторы: Абдулов, Агафонов, Адоньев, Васерина, Кубышкин, Кукеков, Лунин, Фролов, Шерман

МПК: H01H 33/04

Метки: выключатель, высоковольтный, пере-менного

...811349Высоковольтный выключатель содержит главные контакты 1, цепочку из пар встречно-параллельно включенных тиристоров 2, подключенную к зажимам 3 и 4., распределительные КС-цепи 5, разъединитель 6, трансформаторы 7 тока, вторичные обмотки 8 которых соединены с управляющими переходами тиристоров, и ограничители 9 напряжения.Выключатель работает следующим образом.При размыкании контактов 1 между зажимами 3 и 4 начинает нарастать напряжение, которое распределяется между встречно-параллельно включенными тиристорами 2 КС-цепями 5.Когда напряжение на отдельных тиристорах 2 станет достаточным для их включения, те тиристоры, для которых оно прямое, открываются током, индуцированным во вторичных обмотках 8, и силовой ток через тиристоры...

Номер патента: 811350

Опубликовано: 07.03.1981

Авторы: Рвачев, Трощинская

МПК: H01H 36/00

Метки: многопозиционный, переключатель

...6, над которыми и располагаются МК, вдоль среднего сердечника П-образного магнитопровода. В области вырезов 6 магнитный поток выпучивается цад поверхностью магнитапровода 3, вызывая срабатывание МК 5,Очевидно, что магнитный поток выпучивания, управляющий МК, может одновременно существовать только над тем магнитопроводом, в цепи которого находится постоянный магнит.В конструкции переключателя путем выбора геометрических размеров постоянного магнита 1, магнитопроводов 3 и диамагнитных прокладок 4 легко выполняется Одно цз требований, предъявляемых к переключателям для входных цепей электроэццефалографов: исключается возможность остановки каретки 2 с магнитом 1 в промсжуточцом положении между двумя фцксцрованцымц (т. е. исключается...

Номер патента: 811351

Опубликовано: 07.03.1981

Авторы: Веретенков, Николаева, Новиков, Приходченко, Танаев

МПК: H01H 37/76

Метки: термовыключатель

...предлагаемый тсрмовыключатель, разрез.Термовыключатель состоит пз неподвижных электродов 1 и 2, имеющих форму сегментов, перемыкаемых контактным медным кольцом 3 (перемычка), насаженным на стальной ссрдсчми( -1, находящпйся внутри электромагнитной катушки 5 и перемещающийся и ней в осевом направлении.10 Чтобы не было перекоса при движениистержня 1 имеются направляющие 6. Кат 1 ш 1(а э заклочсна В корпс /, Контактные поверхности электродов 1, 2 и перемычки 3 покрыты легкоплавкдм сплавом К 15 Работа тсрмовыключатсля происходитследуощим образом,Во включенном положении электроды 1и 2 замкнуты через контактное кольцо 3.Сплав 8 в контактном переходе находится в твердом состоянии. При отключении на катушку о подается напряжение, в кольце...

Номер патента: 811352

Опубликовано: 07.03.1981

Авторы: Гольдман, Кублицкая, Родин, Шварц

МПК: H01H 50/28

Метки: реле, электромагнитное

...якорь, на других концах подвижных контактных пружин закреплен якорь, Магнитопровод выполнен тороидальной формы.Электромагнитное реле изображено начертеже.Электромагнитное реле содержит магнитопровод 1 с обмоткой 2, якорь 3, выполненный как и магнитопровод из магнитомягкого материала, представляющий собой вырезанную часть замкнутого тороидального магнитопровода. Якорь 3 закреплен на концах подвижных контактных пружин 4 - 7, электрически изолированных друг от друга керампческпми элементами 8. Число подвижных контактных пружин зависит от программы переключения, их изготавливают из пружинно-контактных сплавов илп их выполняют с контактами. Другие концы подвижных контактных пружин закреплены на основании 9. Неподвижные контакты 10 -...

Номер патента: 811353

Опубликовано: 07.03.1981

Авторы: Гольдман, Кублицкая, Родин, Шварц

МПК: H01H 51/20

Метки: реле, электромагнитное

...а каждая пз обмоток размещена на магнптопроводе между его полюснымп наконечниками.Магнитопровод ьыполнен тороидальной формы.На чертеже изображено предлаг ерслс.Электромагнитное реле содержит магнитопровод 1 тороидальной формы с об:,;отказ;и 2 5 и полюсными наконечниками 6 - 9, размен сннымп на магнитопроводе диаметрально противоположно, между которымп размещены обмотки 2 - 5. ЭлеменЗО ты из упругого ферромагнитного матсрпаказ 370/ Изд.21 Подписно ираки 784 пографпя, пр. Сапупова, 2 ла, являющиеся якорями 10 - 13 и одновременно служащие подвижными контактами, каждый из якорей концами закреплен на полюсных наконечниках б и 7 магнитопровода 1. Якоря 10 - 13 от магнптопровода 1 5 отделены слоем 14 изоляции.Якоря могут быть выполнены...

Номер патента: 811354

Опубликовано: 07.03.1981

Авторы: Зинченко, Кудин

МПК: H01H 51/30

Метки: реле, токовое, электромагнитное

...зазора б, т. с. приУр= О, поток в якоре реле Ф =и нея -зависит от сопротивления шунта,Таким образом, при замьпсании ключевого элемента в якоре реле увеличивается поток, а при размьпсании - уменьшается. Наличие зазора обеспечивает эффективное управление потоком Ф,. При плавном изменении сопротивления резистора 13 изменяется магнитное сопротивление шунта и достигается изменение уставки срабатывания реле.При активном характере цепи обмотки 5 шунта длительность переходных процессов мала, и замыкание ключевого элемента б позволяет пропускать в якорь реле поток в заданный короткий интервал времени,Фазовая чувствительность реле достигается, например, использованием ключевой схемы с двумя транзисторами (фиг. 3), Если при открытом...

Номер патента: 811355

Опубликовано: 07.03.1981

Автор: Щепетинщиков

МПК: H01H 51/32

Метки: реле, частоты

...перемещения в направлении его осинамагничивания.В таком реле частоты дополнительныйпостоянный магнит может быть выполнен 15в виде регулировочного винта, а держательимеет резьбовое отверстие для совмещения с ним,На чертеже изображено реле частоты.Реле частоты содержит механическийвибратор 1 в виде стальной пластины, обмотку 2 возбуждения, постоянный магнит 3для смещения поля и постоянный магнит 4для перестройки частоты впбратора 1, Обмотка 2 и магнит 3 расположены вместетак, что их магнитные потоки складываются и проходят через вибратор 1. Магнит 4расположен со стороны свободного концавибратора и вблизи него, причем полюсныеконцы магнита 4 находятся в плоскости 30колебания впбратора 1 с разных сторон исимметрично относительно его оси....

Номер патента: 811356

Опубликовано: 07.03.1981

Авторы: Могилев, Нудельман, Овчаренко, Шамис

МПК: G01R 31/00, H01H 69/01

Метки: защитыэлектроустановки, релейной

...величины,При отсутствии аварии на защищаемой электроустановке значение сигнала на выходе блока 3 формирования характеристичсской вели шны пе соответствует условиям сраоатывания реагирующего блока 4, вследствие чего реагирующий 4 и исполнительный 5 блоки не срабатывают,При аварии на защи 1 цаемой электроустановке изменяется значение сигнала на выходе блока 3 формирования характеристической величины, что приводит к срабатыванию реагирующего 4 и исполнительного 5 блоков,При переводе устройства в режим проверки происходит замь;каегие коммутационных элементов б - -бп и ооразование цепей положеЕтсльпой обратной связи. Значения параметров эт 1:х цспсй обратной связи, опредсляемые двухпол 1 осниками 7 - 7 и, выбираются так, и"о охвачсниыс...

Номер патента: 811357

Опубликовано: 07.03.1981

Авторы: Вожевский, Колотушкин

МПК: H01H 71/16

Метки: реле, тепловое

...1).Термобиметаллпческий элемент (фиг. 3)выполнен в виде прямоугольной рамки, одна сторона которой имеет направленныйьнутрь рамки язычок 4, несущий подвижный контакт 3, а противоположная сторона соединена с выводом контакта 5.Для регулирования параметров срабатывания (тока, времени или температуры) 5 реле снабжено С-образным регулировочным элементом 8 (фиг. 2), который концами опирается на сторону рамки, соединенную с выводом 5, и расположен симметрично относительно вывода 5. Рсгулпро вочный элемент 8 соединен с регулировочным винтом 9, Регулировочный элемент расположен в корпусе 1 достаточно свободно и при вращении регулировочного винта может перемещаться в направлении, 15 указанном стрелкой Б (фиг. 2).Реле работает следующим...

Номер патента: 811358

Опубликовано: 07.03.1981

Авторы: Брезинский, Мануковская, Намитоков, Харисов

МПК: H01H 85/02

Метки: вставка, плавкая, предохранителя

...выполнены тонкостенными.Изобретение поясняется чертежами, где на фиг. 1 изображена плавкая вставка с одним отверстием; на фиг. 2 - то же, с двумя отверстиями; на фиг. 3 - то же, с тонкостенными ножевыми контактами,Плавная вставка содержит заполненный дугогасящим наполнителем 1 корпус 2, закрепленные на корпусе ножевые контакты 3 и соединенный с ножевыми контактами плавкий элемент 4. Загрузочное отверстие 5 для заполнения плавкой вставки наполнителем размещено непосредственно в ноже 6 ножевого контакта по его оси,При наличии только одного загрузочного отверстия (фиг. 1) плавкая вставка при работе должна быть всегда ориентирована ножом вверх. При наличии загрузочных отверстий в двух ножах (фиг. 2) и в случае тоносенны ножевых контактов...

Номер патента: 813522

Опубликовано: 15.03.1981

Авторы: Высотский, Пахтусов

МПК: H01H 9/20

Метки: аппаратов, бло-кировки, механической, электрических

...на фиг. 6 -- разрез Г-Г на фиг. 5.Утройство для механической блокировки и принцип его работы показан на примере блокировки двух электрических аппаратов 1 и 2, имеющих рукоятки разъединителей 3 с секторами 4 и с выступами 5, рейки 6 выступами 7, выполненными с пазами и с отверстиями 8, в которые входят валы 9 крышек О. На каждом ашгарате установлена иодпружи 1 е ная 11 ружиной 11 защелка 12 с пазом 13, в которой через фигурное отверст 1 с 1 сгакана 15 вставляется ключ 16, устан 1 в.,вехЫй на штыре 17. Сектора рукоигок имеют по одному глухому отверсгиО8.У 1 роТ:О работает следующим образом.11 итанпе к электрическому аппарату 1 полне гся О электрического аппарата 2, но Га как )Изьединитель э;ектрического аппар ата 1 не,1 ьзя Отключить под...

Номер патента: 813523

Опубликовано: 15.03.1981

Авторы: Горенышев, Куропаткин

МПК: H01H 29/22

Метки: жидкометалличес-koe, коммутационное

...трансформаторным маслом) над поверхностью жидкого металла закреплены два изолированных друг от друга электрода 4, остальной объем корпуса заполнен инертным газом 5. Снизу корпуса и над ним установлены две катушки 6 и 7 напряжения переменного тока, включенные встречно и составляющие привод устройства. Над корпусом 1 установлена дополнительная катушка 8, включенная последовательно с электродами 4.Устройство работает следующим образом, Для замыкания электродов 4 подают напряжение на катушки 6 и 7. Вследствие взаимного отталкивания токов, протекающих по катушкам 6 и 7 и индуцированных токов в жидком металле 2, а также благодаря силам поверхностного натяжения в жидком металле, последний, приобретая форму шара (или груши при большой массе...

Номер патента: 813524

Опубликовано: 15.03.1981

Автор: Лапшин

МПК: H01H 33/38

Метки: автодутьевой, выключатель, газовый

...содержит полый неподвижный контакт 1, подвижный контакт 2. жесткосоединенный с компрессионным цилиндром 3, ф 0индукционно динамический привод с индуктором, выполненным с двумя плоскими обмотками 4 и 5, закрепленными в изоляцион.ном корпусе 6 и подключенными к емкостному накопителю энергии (не показан), и двумя якорями 7 и 8, один из которых 7 выполнен в виде легкого плавающего поршня ирасположен внутри компрессионного цилиндра, а дополнительно введенный якорь 8 жестко соединен с компрессионным цилиндром 3.Индуктор расположен коаксиально с компрессионным цилиндром 3 и неподвижнозакреплен на опорных стержнях 9, проходящих через отверстия в якоре 8. Один изстержней выполнен полым и внутри негорасположен коаксиальный кабель,...
