H01H — Электрические переключатели ; реле; селекторные устройства; устройства для защиты от аварий

Номер патента: 177540

Опубликовано: 01.01.1966

Авторы: Копцев, Орлов

МПК: H01H 50/36, H01H 51/28

Метки: реле, электромагнитное

...предлагаемое реле.Неравноплечий или равноплечий магнитопровод 1 изготовлен из материала с прямоугольной петлей гистерезиса, щеки 2 являются полюсными надставками и изготовляются из ферропластмассы (3 - обмотка срабатывания и 4 - обмотка опускания, б - б герметизированные контакты).В реле имеются две взаимопересекающиеся в середине крестообразного магнитопровода магнитные цепи, каждая из которых замыкается через магнитопроводы и герметизированные контакты. В исходном положении в обмотку 4 посылают импульс тока для намагничивания соответствующей поперечины крестообразного магнитопровода 1 и замыкания герметизированных контактов б. В таком положении эти контакты нормально замкнуты, а контакты б поляризованы одной и той же полярностью, что...

Номер патента: 177541

Опубликовано: 01.01.1966

Авторы: Конев, Малышков

МПК: H01H 47/32

Метки: переключающее, полупроводниковое, реле

...пере ключающее реле, предназначенное для регулирования среднего значения тока в активно- индуктивной нагрузке, вводят вспомогательныс триоды другого типа проводимости и диоды в эмиттер-коллекторные цепи силовых 10 триодов.Реле (см. чертеж) работает следующим образом.При отсутствии управляющего напряжения С, триод Т, насыщен; силовой триод Т, от крыт и находится в режиме, близком к граничному, обладая достаточно низким выходным сопротивлением; вспомогательный триод Т, заперт падением напряжения на входной цепи триода Т,; вспомогательный триод Т, на сыщен; силовой триод Т, заперт за счет падения напряжения на диоде Д,. В этом состоянии схемы нагрузка замкнута через выходное сопротивление триода Т, или диод Дл.Если напряжением С,...

Номер патента: 177542

Опубликовано: 01.01.1966

Авторы: Евгенова, Егорова, Научно, Рогинска, Сельской

МПК: H01H 1/66, H01H 51/28

Метки: контактная, реле, электромагнитного

...пленкои ной галь волнение электром 17 милл редмет изобретения Контактная си ле, выполненная метизированную поверхность кот ким слоем золо диффузии, или тем, что, с цель контактов, пов слоя покрыта п 2 люк, нанесенно е с конодольный15 е Известны контактные системы электромагнитных реле, выполненные в виде заключенных в герметизированную капсулу контактных пружин, поверхность которых покрыта эрозионностойким слоем золота, нанесенным посредством диффузии, или слоем родня,В предложенной контактной системе электромагнитного реле поверхность эрозионностойкого слоя контакта покрыта пленкой золота толщиной 1 - 2 лтк, нанесенной гальва ническим осаждением. Это повышает срок службы контактов.На фиг, 1 изображена схема релтактной системой;...

Номер патента: 177932

Опубликовано: 01.01.1966

Автор: Рекис

МПК: H01H 11/00

Метки: контактных, контактов, полусферических, элементах

...(пружина) с приваренными контактами.Заготовки 1 сферической формы из материала, предназначенного для изготовления 5 контактов, подаются по лотку 2 в цилиндрические каналы 3 двойной вилки 4, Контактный элемент (пружина) 5 находится между сварочными электродами 6 и 7 против прорези 8 двойной вилки (фиг, 1, а).10 При поступательном перемещении вилки взону сварки заготовки переносятся и располагаются между сварочньвш электродами по обе стороны пружины, которая при этом зажимается между заготовками. Для надежного 15 переноса последних на пружине установленнеподвижный нож 9, который при перемещении вилки заходит в ее прорезь и разъединяет заготовки. В результате верхняя заготовка катится сначала по плоскости ножа, а затем по 20 пружине (фиг,...

Номер патента: 177933

Опубликовано: 01.01.1966

МПК: H01H 67/30

Метки: координатного, механизм, многократного, соединителя, удерживающий

...с якорем электромапита и в своей нижней части имеет Н-образный отросток, который при сргоатывациц электромагнита входит вместе с выоирающими пальцами в окно основания контактной рамки, что позволяет приблизить выбирающий палец к толкателю Так как отросток удерживающей планки непосредственно входит в окно, отпадает неооходимость в зазоре екду тлапкой ц основанием контактной рамки.На чертеже показана конструкция предлагаемого механизма,Якорь 1 выполнен заодно с удерживающей планкой, В нижней чттстц которой расположен Н-образный отросток 2, передающий движение ця выбирающий палец 3, укреплеццьй цд выбирающей рейке 4.В основании контактной рамки сделаны окцд 5, в которые прц срабатывании электромагнита 6 входит отросток 2.Предмет...

Номер патента: 177947

Опубликовано: 01.01.1966

Автор: Бронштейн

МПК: H01H 33/72, H01H 9/34

Метки: выключатель, электромагнитный

...способствующее затягиванию дуги в камеру. На чертеже показан указац 1 Ый электромапИтный выключатель, Верхний изолировашц.ш токоподвод 1 расположен вдоль камеры ццже уровня образования дуги 2 ца неподвижном дугогасцтельном контакте 3. В этом случае магнитное поле, образуемое током в токоподводе, будет способствовать церемещеншо дуги в верхшою часть камеры.Прц больших откпочаемых токах, когда это особенно необходимо, поле верхнего токоподвода будет быстро перемещать дугу в камере и способствовать ее погасанпю, Прц меньшей отключающей способности выключателя, если необходимо увеличить быстродействие выключателя за счет уменьшения времени горения дуги, верхний токоподвод можно выполнить В Виде плоской илп цплицдрической кату шки с Одним...

Номер патента: 177948

Опубликовано: 01.01.1966

Авторы: Гудавадзе, Хейфиц

МПК: H01H 33/72, H01H 9/36

Метки: 177948

...электротехнический иистиаявитель ГАСИТЕЛЬНОЙ КАМЕРЬ 1 ЕИОННАЯ РЕШЕТКА дм ет изооретения Деион отличаю отключа . камеры пые пла ая решетка дугог и 1 аяся тем, что, с ющей способност без увеличения ее стипы имеют Т-об сительнои камеры,целью повышения дгог 1 сптечьной габаритов, деионазную форму,Деионные решетки дугогасительнои камеры изесны. Предлагаемая решетк вестных тем, что состоит ной формы. Это. способст перемещения дуги по пла личивает время горения следовательно, снижает момент разрыва дуги ищую способность искрога На чертеже показана ка с Т-образпымп пласта отличается от изиз пластин Т-образвует удлинению пути стинам решетки, уведуги на решетке и, перенапряжения в .товыгцает отключаюснтельной камеры. предлагаемая...

Номер патента: 177949

Опубликовано: 01.01.1966

Автор: Буевич

МПК: H01H 33/68

Метки: погружной, разъединитель

...матерна ла находится в нижней части корпуса вклю.чающего аппарата. Для предотвращения его углового перемещения относительно корпуса ЗО служит шпонка 18, а осевого перемещения -3гайка 19, закрепленная шайбой 20. На диске в специальных гнездах размещены четыре контакта 21. Между диском и шайбой находятся заземляющее кольцо 22 и амортизаторное кольцо 28. Заземляющее кольцо служит для электрической связи одного из четырех контактов на диске с корпусом выключающего аппарата, а через него - с колонной бурильных труб. Амортизаторное кольцо обеспечивает надежный электрический контакт между заземляющим кольцом,и корпусом через шайбу и гайку, для чего оно выполняется разрезным. В этом случае кольцо стремится распрямиться и прижаться к...

Номер патента: 177958

Опубликовано: 01.01.1966

Автор: Вайнштейн

МПК: H01H 83/02

Метки: замыканий, защиты, землю, компенсированной, нейтралью, сетях

...дают хорошей отстройки от токов промышленной частоты и высших гармоник, особенно на низких частотах, в данном случае на частоте 25 гц.Отличительной особенностью предлагаемого устройства является то, что в качестве частотно-избирательного органа защиты используется электромагнитный параметрический усилитель, настроенный на частоту 25 гц. Это снизит потери за счет меньшего входного сопротивления и значительно повысит чувствительность защиты.На фиг. 1 приведена принципиальная схема защищаемой сети; на фиг. 2 - схема реагирующего органа.Последовательно с дугогасящей катушкой 1 установленной в нейтрали, включается дополнительная катушка 1, индуктивность которой принудительно меняется, с частотой 25 гц. При наличии такой добавочной...

Номер патента: 177986

Опубликовано: 01.01.1966

Авторы: Короткое, Кудр, Кутавенко, Половой

МПК: H01H 47/18

Метки: бесконтактное, времени, реле

...заперт.15 С приходом запускающего положительногоимпульса на базу триода 14 триггера б этот триод отпирается, напряжение ца его коллекторе уменьшается, а следовательно, уменьшается базовый ток триода 9 ц увеличивает ся напряжение на его коллекторе. Базовыйток триода 14 возрастает лавцнообразцо: триод отпирается - триггер перебрасывается.Положительное напряжение на коллекторетриода 9 передается ца базу триода 11 через 25 сопротивление 20, блокццг-гецератор перестает генерировать, конденсатор 12 начинает разряжаться через сопротивление 21, обратные сопротивления кремниевых диодов 13, 22 и сопротивление 23, входные и выходные со- ЗО противления запертого триода 24, Время раз 177986ряда конденсатора 10 - 15 мин. В течение этого времени...

Номер патента: 177987

Опубликовано: 01.01.1966

Авторы: Бого, Гринштейн, Оль

МПК: H01H 47/20

Метки: разности, реле, частот

...тем, что параллельно защитным кремниевым стабилитронам подключены германиевые диоды, что позволяет повысить чувствительность реле по величине остаточного напряжения генератора, синхронизируемого с сетью.На чертеже изображена схема описываемого реле разности частот.Оно содержит фазовый детектор 1, интегрирующее звено 2, триггер памяти 3, исполнительный блок 4 и блок питания б,Параллельно переходам эмиттер - база входных транзисторов фазового детектора подключены кремниевые стабилитроны б и 7, предназначенные для защиты входных цепей и повышения термоустойчивости реле,Вольтамперная характеристика к вых стабилитронов в направлении про сти ограничивает величину входного н ния фазового детектора значениями О,5 При установке германиевых...

Номер патента: 178404

Опубликовано: 01.01.1966

Авторы: Полетавкин, Четчуев

МПК: H01H 33/02

Метки: выключателя, изоляционного, крепления, цилиндра

...гаемым в разрез кольца. Известно крепление изоляционных ров дугогасительных камер масляных чателей болтовыми соединениями с п стяжки.В отличие от известных в предложенном устройстве цилиндр крепится разрезным кольцом, помещенным внутрь изоляционного цилиндра и фиксируемого в нем клином, вдвигаемым в разрез кольца, что повышает надежность и упрощает конструкцию выключателя.На чертеже показано предложенн ройство для крепления изоляционных ров, две проекции.В разрез 1 кольца 2 вставляется клин либо конус 3, который обеспечивает регулируемый натяг кольца с изоляционным цилиндром 4. Для дополнительного увеличения прочности фланцевого соединения наружная поверх. ность 5 кольца может быть выполнена с нарезкой, насечкой, либо могут...

Номер патента: 178405

Опубликовано: 01.01.1966

МПК: H01H 33/75

Метки: выключателей, дугогасительная, камера, масляных, мостовая

...на фцг. 2 - то же, с общей контактной пружиной, установленной в верхней части штанги выключа теля,Камера 1 снабжена изоляционными заслонками 2, регулирующими выхлоп в процессе отключения. На нижнем конце токоведущего стержня ввода 3 установлена контактная ко лодка 4, на которой закреплены наружныйконтакт 5 и заслонка. Заслонки могут быть неподвижными, обеспечивающими открытие выхлопных щелей в зависимости от перемещения камеры, либо подпружиненными, рас крывающцмися прц возцикцовении в камереопределенного давлецця. Дугогасцтельная камера, показанная ца фцг. 2, снабжена подпружиненными поворотными заслонками, установленными на подвижной камере и раскры вающцмися при определенном давлении в камере. В этом случае открытие выхлопных щелей...

Номер патента: 178407

Опубликовано: 01.01.1966

Автор: Центральное

МПК: H01H 85/30

Метки: плавкий, предохранитель

...осуществляется следуОщим образом: визуальная - выдвижецием стержня из корпуса, электрическая - замык;цшсм коцтактов цепи сигнализации. Пр дмст изооретеци Плавкиисрабатываипрркииеццокой вставкомецьшсцияразмещенаного стержщим цапол 5 Йзвестиы плавкие предохранители с элек. трической и визуальной сигнализацией с помощью подпружиненного стеряця, удерживаемого плавкой вставкой, помещенной в цилицдрическую камеру с дугогасительиым материалом.В предложенном устройстве в отличие от известных плавкая вставка расположена в подвикцох подпруяицециом стержне, имеющем полость с дугогасящим наполнением, Указаш 1 ая особенность позволяет уменьшить размеры и вес предохранителя.На чертеяе показан предложенный предохранитель.Оц состоит из корпуса 1,...

Номер патента: 178417

Опубликовано: 01.01.1966

МПК: G01R 31/11, H01H 9/50

Метки: 178417

...с помощью регистрирующего прибора РП (усилитель, осциллограф, счетчик импуль сов, вольтметр, измеритель помех и др,), имеющего узкую полосу пропускания и среднюю частоту /, полосы, значительно ббльшую испытательной частоты ). Фильтр ФНЧ имеег частоту максимального затухания ),.5 При условии выоора 1 зМи низковольтна 51обкладка объекта испытания С,. оказывается практически заземленной для частоты 1, так как сопротивление контура Сф. - У оказывается ничтожно малым при соотьетствуюо щем выборе индуктивности Е;, выбор которой производят таким образом, чтобы падение иапряжеги 1 я испытательной частоты иа катушке индуктивности было значительно меньше допустимого напряжения на выход ре гистрирующего прибора относительно земли.Для...

Номер патента: 178696

Опубликовано: 01.01.1966

Авторы: Знаменский, Калужский, Мотоциклетного, Фокин

МПК: B60Q 11/00, B60Q 5/00, B62J 6/00 ...

Метки: включателем, генератором, звукового, мотоциклов, освещения, переключатель, переменного, преимущественно, приборов, сигнала

...и перекрывающей на всей длине, включая узел закрепления, контактную пружину б.При нажатии клавиши контактная пружина прогибается и входит в электрический контакт с закрепленной на корпусе пластиной 9, протиьоположный конец которой соединен с балкой руля, подключая тем самым к массе схемы звуковой сигнал, подсоединенный к клемме 7.Контактная система переключателя содержит: две контактные стойки 10, установленные на корпусе по концам дуги, описываемой контактным роликом 11, смонтированным на расположенном внутри корпуса конце рукоятки 4, соединенные между собой электрически, одна из которых имеет зажим для подсоединения провода от источника тока; две контактные пружины, закрепленные на корпусе переключателя и снабженные зажимами для...

Номер патента: 178863

Опубликовано: 01.01.1966

Авторы: Левина, Научно, Сельс, Эмдин

МПК: H01H 67/16, H04M 9/04

Метки: искатель, линейный, междугородный

...подключено электронное пороговое устройство, выполненное в виде триггера Шмидта на транзисторах 5 и б и вьходногс транзистора 7, Спаренные телефонные аппараты 8 и 9 включаются в поле линейного искателя 10 и ЛИМ 11 скрещиванием проводов,Работа устройства основана на различной скорости срабатывания основной пробы по проводу с и быстродействующей электронной пробы по проводу в, которая влияет на результат пробы по проводу с,Отыскивая заданный номер абонента 8 нли 9, щетки ЛИМ останавливаются на выходах 10, 11 или 12, 13. После отпускання серийного реле создается цепь работы пробного реле для осуществления пробы по проводу с и одновременно цепь работы триггера Шмидта для осуществления второй пробы, Если в этот момент разговаривает абонент,...

Номер патента: 178877

Опубликовано: 01.01.1966

Автор: Убийко

МПК: H01H 9/40, H01H 9/42, H01H 9/54 ...

Метки: коммутационное

...мокет соответствовать только пол 1)иост 1 диодови 2, БклОченных нх цепи. Прн 3,м;.Нут 1 х кон 1 ктях 3 и -.е Еере 5 енЫй ток беспгепятствен:о проходит через фазу в обоих иправлениях. Удерживающие элетромдгниты;7 и 6 попеременно 5 Оотекаются токоз 1 и притягив 10 т кяжды 11своЙ 511;Орь 9 и 10, Таким Оорязом. Контакты З ОГУТ РЯЗО КНУГЬС 51 То 1 ЬКО Б СЛУЧЯЕ ОТСУТ- сти 5 тока ОО.:0 Кс удерживяюще 0 электромГнит.10 Пр подаче импульс нд отключение кдж;1 и и,10 Ли;киьх конткто 3 или 4 Отпадаеттот иолуисриод, когда направление ток неГрузии ис соотетст ег полярности диОдя, т. с, 1,ОГдя в Ооъ 10 тке элект 1 оз 1 Гнитя 15 1 Ст ток. д это грез контакты успеваютрдзойтис, ня Такое асстояние, пробой которого к моменту из.,Снения направления ток ст...

Номер патента: 178878

Опубликовано: 01.01.1966

МПК: H01H 9/40, H01H 9/42, H01H 9/54 ...

Метки: 178878

...5.5 Прц подаче импульса на оттцсм кьопкц 8 коцтактор 9 отакты 5 и 6, однако они остамц до тех пор, пока катушктов 3 ц 4 обтекаются током,10 тром а гнцта 2 обесточена (ди Как только направление тока нагрузки совпадет с полярностью диода катушка электромагнита 2, намотанная на том же мапш топроводе, что и катушка электромагнита 4,начнет обтекаться током. Катушка электромагнита 2 включена встречно катушке электромагнита 4. Магнитодвижущая сила от катушки электромагнита 2 равна и противопо- О ложно направлена магнитодвижущей силе откатуш ки электр ом а гн ита 4. Поэтому удерживающаяая сила этого электромагнита спадает до нуля, что позволяет контакту 5 разомкнуться. Электрическая дуга па контакте це 5 появляется, так как он в этот...

Номер патента: 178879

Опубликовано: 01.01.1966

Авторы: Дев, Полетавкин, Четчуев

МПК: H01H 33/55

Метки: выключатель, высоковольтный, масляный

...и тяг, что позволяет разгрузить изоляционный корпус от внешних механических воздействий г процессе работы выключателя. Кроме того, описываемая конструкция позволяет ндежно закреплять выключазеть к фундаменту.В днище вварен резервуар под подвц 1 сныс контакты, сцаожеппый Откидной крышкой, используемый одновременно в качестве лаза. г 1 алпчпе подобного резервуара с откидной крышкой устраняет необходимость в уст- повке лаза в пзоллц 1.оццом корпусе бка. что в значительной мере повыцгает мехцпческую прочность бака.Совмещенный лаз и резервуар можно применять и в металлических баках зыключтелей, что устраняет необходимость пробоя внутри бака на корпус лазя, так кк его пере 1 юслт за пределы зоны выхлопа гзов.Описываемые осооенцостп вь 1...

Номер патента: 178880

Опубликовано: 01.01.1966

МПК: H01H 33/36

Метки: выключателя, привод, электрического

...движение. Звено 8, также полуцая вращательное движение вокруг временно неподвижного шарнира, соединяющего звенья 8, 9 и 10, сообщает поступательно вращательное движение звену 7, Последнее, нажимая на рычаг 19, поворачивает его по часовой стрелке вместе с жестко связанным с шп валом выключателя,В конце движения штока (0,8 от полного хода штока) конечный выключатель обесточивает магннтофугальпый двигатель, а шток довключает контакты выключателя по инерции, преодолевая динамические усилия при возмокном к. з. Шток 2 заканчивает свое двикение после того, как главный рычаг станет на защелку, и падает вниз в исходное положение.Отк;почение выключателя производят откчючающпе электромагниты клапанного типа, которые воздействуют...

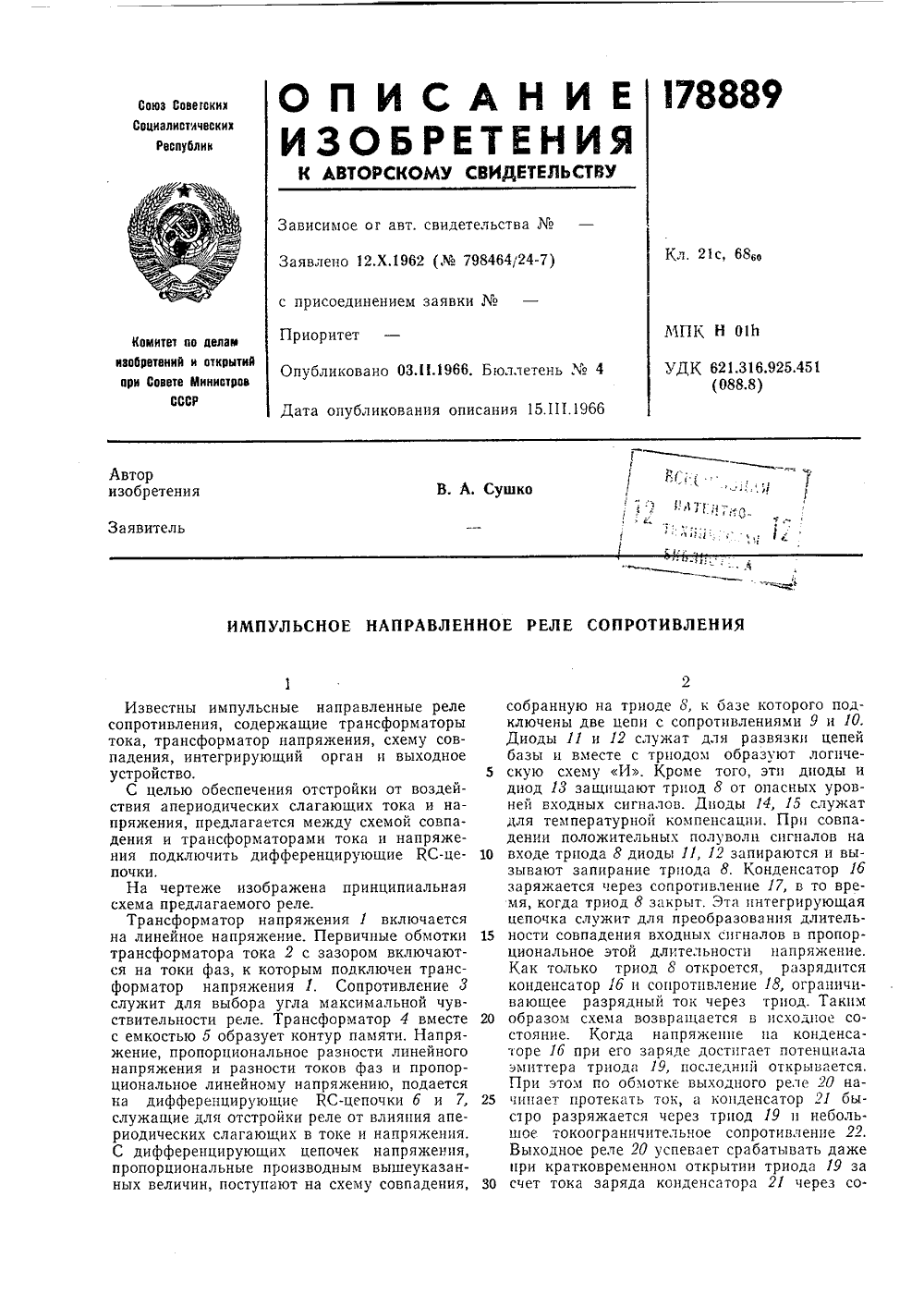

Номер патента: 178889

Опубликовано: 01.01.1966

МПК: H01H 83/18

Метки: 178889

...цепочек напряжения, пропорциональные производным вышеуказанных величин, поступают на схему совпадения,собранную на триоде 8, к базе которого подключены две цепи с сопротивлениями 9 и 10.Диоды 11 и 12 служат для развязки цепей базы и вместе с триодом образуют логиче скую схему И. Кроме того, эти диоды идиод 13 защищают триод 8 от опасных уровней входных сигналов. Диоды 14, 15 служат для температурной компенсации. При совпадении положительных полуволн сигналов на 10 входе триода 8 диоды 11, 12 запираются и вызывают запирание триода 8. Конденсатор 1 б заряжается через сопротивление 17, в то время, когда триод 8 закрыт. Эта интегрирующая цепочка служит для преобразования длитель ности совпадения входных сигналов в...

Номер патента: 179362

Опубликовано: 01.01.1966

Авторы: Ивашин, Сипайлов

МПК: H01H 33/59, H01H 9/54

Метки: генераторакоммутации, контактно-вентильное, ударного

...токд, что требует большого числа вспомогатсг)ьных вентилей.Предлдгдлос устройство иретусмдтрвдет отключение нагрузки во время второй, отрицательной полуволны ударного тока, которая имеет минимальную амплитуду и длительность, что позволяет значительно уменьшить число вспомогательных вентилей, работающих при отключении.1 та фиг, 1 показана принципиальная схема устройства; иа фиг. 2 - кривые напряжения генератора и коммутируемого тока.Для включения ударного генератора с напряжением . на индуктиьчую нагрузку г. достаточно в начале положительной полуволны напряжения генератора поджечь вспомогательный вентиль В, и начать замыкание контактов контактного аппарата К, При этом дроссель Д, перемагничивается под действием напряжения на...

Номер патента: 179363

Опубликовано: 01.01.1966

Авторы: Полетавкин, Скокова, Четчуев

МПК: H01H 33/55

Метки: баковый, выключатель, высоковольтный, малогабаритный, масляный

...изоляционной оболочки длявысоковольтного бакового выключателя резко снижает емкость отдельных разрывов дугогасительных устройств на землю, что значительно улучшает дугогасящие характеристики выключателя и позволяет повысить мощность 0 отключения вследствие более равномерногораспределения восстанавливающегося напряжения по отдельным разрывам дугогасительных устройств, исключает электромагнитное воздействие оболочки на электрическую дугу 5 и обеспечивает стабильные дугогасящие характеристики отдельных разрывов, а также позволяет создать выключатели на большие номинальные токи без электрических потерь в оболочке.0 На фиг. 1 показан предлагаемый выключатель, разрез; на фиг. 2 - то же, вид сбоку.В баке выключателя, выполненном в...

Номер патента: 179364

Опубликовано: 01.01.1966

Автор: Балашов

МПК: H01H 1/06, H01H 43/10

Метки: врелени, реле, электромеханическое

...имн из подклю В известных электромеханических реле времени с вращающимся изоляционным диском и нанесенной па него контактной дорожкой, по которой скользят токосъемники, нельзя регулировать длительность сигналов и пауз без дополнительных приспособлений,С целью упрощения реле предлагается контактную дорожку выполнить в виде треугольника.На чертеже показано предлагаемое реле.На валу синхронного электродвигателя 1 закреплен диск из изоляционного материала 2 с контактным треугольником из фольги 3, основание которого лежит в центре, а вершина острого угла на краю диска. Электродвигатель жесткой скобой 4 соединен с клеммами переключения б и токоподводом б (токорорези,тены с клемолированнымиены катушки етени едм Электрщающимсной па не5...

Номер патента: 179365

Опубликовано: 01.01.1966

Авторы: Желтый, Торгов

МПК: H01H 71/72

Метки: автоматический, выключатель

...с меха- в котором включенном ои и вкл снлия на диого звеупрощена поме 2. Выключатель по п, 1, отлггчаюигиг 1 ся тем,30 что приводное звено механизма включения Известны автоматические выключатели с механизмом свободного расцепления, в котором запирание звеньев механизма во включенном состоянии осуществляется защелкой и вклкчающей пружиной, передающей усилия на звенья включения с помощью приводного звена.В предлагаемом выключателе включающая пружина помещена в обойму, а приводное звено его выполнено в виде кулачка с постоянным радиусом на начальном участке включения и в конце хода, Защелка расположена на отключающем звене механизма свободного расцепления.На фиг. 1 изображен предлагаемый выключатель в положении Включено; на фиг. 2 -...

Номер патента: 179379

Опубликовано: 01.01.1966

Авторы: Банасевич, Викторова, Иванова, Карандина, Константинов, Лепский, Нилов, Рыскин

МПК: H01H 1/66, H01H 49/00

Метки: герметизированных, износоустойчивости, контактов, повышения, язычковых

...металлов. т гер- элек- роцаСпособ повышметцзи рова нных тромагцитцых ре нця с предварит О поверхностей, отупрощения техно смачпвацци, оч обработки повер цых цли щелоч ктцых целью чести а путем щелочИзвестны способы повышения износоуст " чивости герметизированных язычковых к тактов электромагнитных реле путем амальгамирования с предварительной очи кой контактных поверхностей.С целью упрощения технологии иция качества смачивания очистку пре ся осуществлять обработкой повеамальгамами щелочных или щелочиных металлов, удаляющих окисные и цяющие пленки путем восстановлет растворения.Технологический процесс смачцвация деталей ртутных электромагнитных реле заключается в следующем,Из стеклянного баллона реле с запаяцньвш в него...

Номер патента: 179380

Опубликовано: 01.01.1966

МПК: H01H 1/66, H01H 49/00

Метки: 179380

...в аллельноюй цз них агнитного улы после ца заданц способ изготовления гер онтактов путем ввода в с оцтактных пружин, укре ях, с достцкепцем их па цичивацием, фиксацией од конца капсулы, снятием х варкой второго конца капс ржателя второй пружины ояние. Для обеспечения между контактами з гается вести постоя цичивания контактц зазора - применять поле, а прц заварке первый спай поддер стоянии,высокой точности зазора аварку капсулы предлапцым током, для размагых пружин при установкепеременное магнитное второго конца капсулы - живать в подогретом соИзвесте ванных к капсулу к держател с 1 и цамаг заваркой поля и за отвода де цое расст Способ изготовления герметизцрова нныхконтактов путем ввода в стеклянную капсулу 5 контактных пружин,...

Номер патента: 179381

Опубликовано: 01.01.1966

Авторы: Антонова, Васильев, Чубуков

МПК: H01H 50/76, H01H 51/29

Метки: реле, электромагнитное

...предлагается выполнить Я-образной,На чертеже изображено предлагаемое реле.Оно выполнено в виде двух герметизированных частей: контактной системы и катушки с магнитопроводом. Герметизация между ними достигается постановкой металлического стакана 1, внутренняя поверхность которого для изоляции контактов покрыта кремнийорганическим лаком. Контактная система, состоящая из неподвижных контактов 2 и 3, изоляционных прокладок 4, 5 и б и подвижного контакта 7 с контактной пружиной, набирается в стакан и герметично запапвается герметическим вводом 8. Он имеет в центре втулку с отверстием, через которое реле запол няется водородом для увеличения срока службы контактов. Подвижный сферический контакт 7 закреплен на цилиндрической плоской...

Номер патента: 179382

Опубликовано: 01.01.1966

Автор: Баринберг

МПК: H01H 50/86, H01H 53/08

Метки: реле, ртутное, электрическое

...больший диаметр, размещены дополнительные контакты для подвода к ртути электрического 20 тока. 2. Реле по п. 1,пли оба введенпы предназначенные трпческого тока,25 вающей внутренн ческой пластины,для циркуляции рИзвестны электрические ртутные реле, содержащие кольцевую замкнутую трубку из изоляционного материала, частично заполненную ртутью, и расположенные внутри трубки контакты, включенные в цепь сигнализации, замыкаемые столбом ртути при его перемещении в трубке под действием магнитного поля, создаваемого электрическим током.Предлагается реле, в котором с целью увеличения быстродейс 1 вия, трубка образована двумя отрезками различного диаметра, в одном из которых - с большим диаметром - размещены дополнительные контакты для...
