Пульсатор

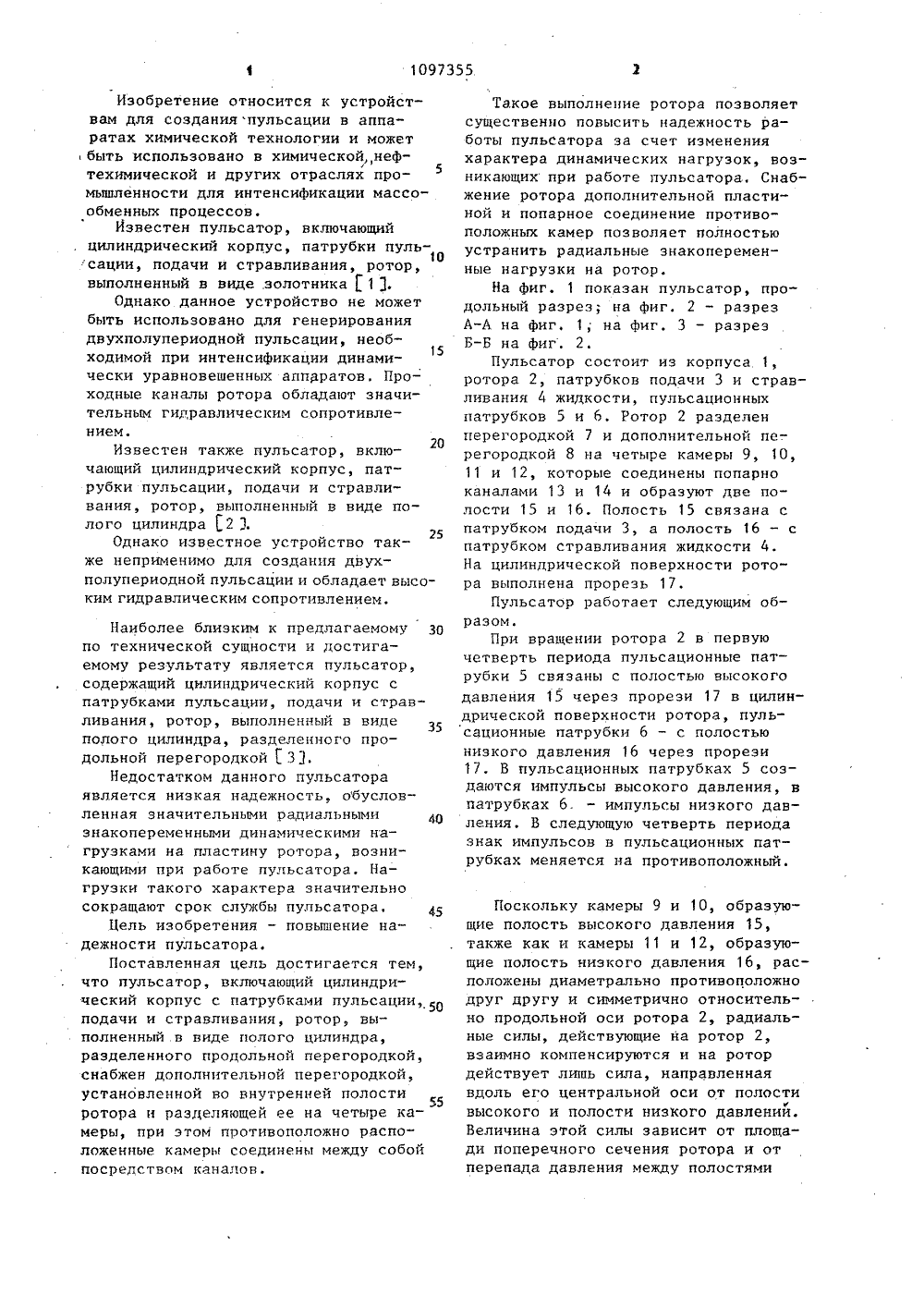

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК за) В 01 П 11 00 ОПИСАНИЕ ИЗОБРЕТЕНИК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Ф РГОщМ;";Е ЯЕевДЯ Д" р- Е ГОСЗЯАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Казанский ордена ТрудовогоКрасного Знамени химико-технологический институт им. С.М. Кирова(56) 1. Карпачева С,М. и др, Пульси"рующие экстракторы. М., Атомиздат,1964, с. 232.2Авторское свидетельство СССРге 317393, кл. В 01 0 11/00, 1965.3. Авторское свидетельство СССРВ 891108, кл. В 01 0 11/ОО, 1980. 80, 55 А(54)(57) ПУЛЬСАТОР, включающий цилиндрический корпус с патрубкамипульсации, подачи и стравливания,ротор, выполненный в виде пологоцилиндра, разделенного продольнойперегородкой, о т л и ч а ю щ и й с ятем, что, с целью повьппения надежности, он снабжен дополни-тельной перегородкой, установленнойво внутренней полости ротора и разделяющей ее на четыре камеры, приэтом противоположно расположенныекамеры соединены между собой посредством каналов.Изобретение относится к устройствам для создания пульсации в аппа"ратах химической технологии и можетбыть использовано в химическойнефтехимической и других отраслях промьппленности для интенсификации массообменных процессов.Известен пульсатор, включающийцилиндрический корпус, патрубки пуль 10сации, подачи и стравливания, ротор,выполненный в виде золотника 1 11.Однако данное устройство не можетбыть использовано для генерированиядвухполупериодной пульсации, необходимой при интенсификации динами 15чески уравновешенных аппаратов. Проходные каналы ротора обладают значительным гидравлическим сопротивлением,Известен также пульсатор, включающий цилиндрический корпус, патрубки пульсации, подачи и стравливания, ротор, выполненный в виде полого цилиндра 1.2 3.25Однако известное устройство также неприменимо для создания двухполупериодной пульсации и обладает высоким гидравлическим сопротивлением,Наиболее близким к предлагаемому Зо по технической сущности и достигаемому результату является пульсатор, содержащий цилиндрический корпус с патрубками пульсации, подачи и стравливания, ротор, выполненный в виде полого цилиндра, разделенного продольной перегородкой3 3.Недостатком данного пульсатора является низкая надежность, обусловленная значительными радиальными 40 знакопеременными динамическими нагрузками на пластину ротора, возникающими при работе пульсатора, Нагрузки такого характера значительно сокращают срок службы пульсатора.Цель изобретения - повышение надежности пульсатора.Поставленная цель достигается тем, что пульсатор, включающий цилиндрический корпус с патрубками пульсации, 0 подачи и стравливания, ротор, выполненный в виде полого цилиндра, разделенного продольной перегородкой, снабжен дополнительной перегородкой, установленной во внутренней полости ротора и разделяющей ее на четыре камеры, при этом противоположно расположенные камеры соединены между собой посредством каналов. Такое выполнение ротора позволяет существенно повысить надежность работы пульсатора эа счет изменения характера динамических нагрузок, возникающих при работе пульсатора. Снабжение ротора дополнительной пластиной и попарное соединение противоположных камер позволяет полностью устранить радиальные энакопеременные нагрузки на ротор.На фиг. 1 показан пульсатор, продольный разрез; на фиг. 2 - разрез А-Л на фиг. 1; на фиг, 3 - разрез Б-Б на фиг. 2.Пульсатор состоит из корпуса 1, ротора 2, патрубков подачи 3 и стравливания 4 жидкости, пульсационных патрубков 5 и б, Ротор 2 разделен перегородкой 7 и дополнительной пе-. регородкой 8 на четыре камеры 9, 10, 11 и 12, которые соединены попарно каналами 13 и 14 и образуют две полости 15 и 16, Полость 15 связана с патрубком подачи 3, а полость 16 - с патрубком стравливания жидкости 4. На цилиндрической поверхности ротора выполнена прорезь 17.Пульсатор работает следующим образом.При вращении ротора 2 в первую четверть периода пульсационные патрубки 5 связаны с полостью высокого давления 15 через прорези 17 в цилиндрической поверхности ротора, пульсационные патрубки б - с полостью низкого давления 16 через прорези 17, В пульсационных патрубках 5 создаются импульсы высокого давления, в патрубках б. - импульсы низкого давления. В следующую четверть периода знак импульсов в пульсационных патрубках меняется на противоположный. Поскольку камеры 9 и 10, образующие полость высокого давления 15, также как и камеры 11 и 12, образующие полость низкого давления 16, расположены диаметрально противоположно друг другу и симметрично относительно продольной оси ротора 2, радиальные силы, действующие на ротор 2, взаимно компенсируются и на ротор действует лишь сила, направленная вдоль его центральной оси от полости высокого и полости низкого давлений. Величина этой силы зависит от площади поперечного сечения ротора и от перепада давления между полостями1097 Э 55 4его надежность. При работе пульсатора не было вибраций и ударов.За базовый объект принят пульсатор эолотникового типа, широко при"5 меняемый в промьппленности в пульсационных экстракционных установках,Золотниковые пульсаторы обладаютзначительным гидравлическим сопротивлением, обусловленным сложной формой проходного канала, что не позволяет применять их в гидравлическихсистемах создания пульсаций. 15 и 16 ротора 2, направление же остается постоянным.Устранение радиальных знакопеременных нагрузок на вал ротора позволяет устранить ударные нагрузки на подшипниковые узлы пульсатора, что позволяет существенно увеличить срок службы и повысить надежность безотказной работы пульсатора. Опытный образец пульсатора испытан на пилотной экстракционной установке.Пульсатор с ротором диаметром 150 мл был установлен в двухполупери, одной системе создания пульсаций пилотной установки. Испытания показали работоспособность механизма,Применение предлагаемого пульса- тора по сравнению с базовым объектом позволяет снизить затраты энергии на создание пульсаций, повысить надежность работы пульсационных экстракционных установок,1097355 Составитель А. Мирондактор Т, Митейко Техред Т, Дубинчак Коррект кма ираж 682осударственногоам изобретенийсква, Ж, Раув каз 4093/8 ное Подпкомитета СССоткрытийская наб., д ВН по35,Филиал ППП "Патент", г. Ужгород, ул. Проектная
