Номер патента: 1402509

Опубликовано: 15.06.1988

Авторы: Губайдуллин, Гудцов, Зарипов, Кавиев

МПК: B65D 90/30

Метки: нефти, сбора, хранения

...ее количества поступает по сборным коллекторам 1 в гаэонефтяной сепаратор 3, где отделяется от газа, неФть далее поступает в водонефтяной отстой ник 4, где вода сбрасывается в канализацию, а нефть отводится через .печь в стабилизационную колонну 5. Стаби" лизированная нефть из колонны 5 отводится в резервуарный парк 10, а широ", кая фракция легких углеводородов в виде парогазовой сМеси через верх колонны 5 отводится через инжектор 6 в конденсатор-холодильник 7. Проходя через инжектор 6, пары широкой фракции инжектируют избыток паров из газо уравнительной линии 1 резервуара 10, Регуляторы 12 и 13 прямого действия, работающие по принципу "после себя" и "до себя", настроены на избыточное давление 20 и 100 мм вод.ст, соответ" ственно.При...

Номер патента: 1393840

Опубликовано: 07.05.1988

Авторы: Ахметов, Ведякин, Гимаев, Губайдуллин, Душин, Фасхутдинов

МПК: C10B 55/00

Метки: игольчатого, кокса

...вьппе рассчитанного по аддитивности. В табл,2также приведены показатели качествапрокаленного кокса,50Формула изобретенияСпособ получения игольчатого кокса, включающий замедленное коксование нефтяного дистиллятного крекинг- остатка, о т л и ч а ю щ и й с я тем, что, с целью повьппения качества кокса, в дистиллятный крекинг-остаток дополнительно вводят экстракт селективной очистки масляной фракции с температурой кипения вьппе 420 С в соотношении, мас.%;Дистиллятный крекингостаток 80-50 Экстракт селективнойочистки масляной Фракции с температурой кипения вьппе 420 С 20-50 Экстракты селективной очистки масел температурой кипения вьппео420 С выбраны в связи с тем, что в условиях процесса замедленного коксования (температура коксования...

Номер патента: 1390437

Опубликовано: 23.04.1988

Авторы: Ганеева, Губайдуллин

МПК: F04C 29/02

Метки: вакуумная

...надежности работы установки.На чертеже показана схема вакуумной установки.Вакуумная установка состоит из ва.куумного роторного насоса 1, масляного насоса 2, связанного гидролинией 3 с резервуаром 4, заполненныммаслом, и клапанного устройства 5для подачи масла в рабочую камеру 6вакуумного насоса 1, причем клапанное 15устройство 5 связано с масляным насосом 2 через фильтр 7 и выполненов виде отдельного, изолированного отмасляного резервуара 4 корпуса 8, заполненного маслом и разделенного перегородкой 9 на две полости 10 и 11,связанные между собой гидролинией 12,выполненной в виде гидросопротивления. Полость 1 О через патрубок 13связана с атмосферой и содержит клапан 14, подпружиненный к седлу 15,выполненному в перегородке 9 с...

Номер патента: 1381614

Опубликовано: 15.03.1988

Авторы: Авидон, Губайдуллин, Шрагин

МПК: H01H 1/02

Метки: контактное, контактов, магнитоуправляемых, покрытие

...стабильность переходного сопротивления; в режимах коммутирования, сопровождающихся электротермическим износом контактных поверхностей в виде тонкого переноса вещества с анода на катод; в режимах коммутирования, которые сопровождаются дуговой .эрозией контактных поверхностей - испарением и разбрызгиванием материала покрытияВ режимах, где электрическая эрозия отсутствует, родиевый рабочий слой обеспечивает стабильное переходное сопротивление геркона. Кроме того, промежуточный слой, выполняя барьерную функцию, предотвращает диффузию железа из материала контакт- деталей - пермаллоя на поверхность контактного покрытия. За счет этого происходит дополнительная стабилизация переходного сопротивления.В режимах коммутирования,...

Номер патента: 1379563

Опубликовано: 07.03.1988

Авторы: Губайдуллин, Гудцов, Тахауов

МПК: F17D 1/02

Метки: газопроводах, конденсата, сбора, транспортировки

...конденсат из конденсатосборника в возвышенный участок трубо провода и транспортировать в потоке газа. Эжектор производит первичное распыление газа в потоке.На фиг. 1 изображено предлагаемое .устройство; на фиг. 2 схематично показана установка эжектора.Устройство включает газопровод 1, конденсатосборник 2, диафрагму 3, эжектор 4, вход 5 и выход 6 эжектора и соединительный трубопровод 7, 40Устройство работает следующим образом.В процессе перекачки газа конденсат постоянно накапливается в конденсатосборнике 2. Проходя со скоростью 45 0,5-50 м/с диафрагму 3. газ создает зону повышенного давления перед диафрагмой 3 и зону пониженного давления за ней, Зона повышенного давления соединена с входом 5 эжектора 4, а зона пониженного давления...

Номер патента: 1368601

Опубликовано: 23.01.1988

Авторы: Блохин, Губайдуллин, Гудцов, Юсупов

МПК: F28C 1/00

Метки: вентиляторная, градирня

...бассейном 3. В корпусе 1 установлены ороситель 4, водораспределитель 5 и водоуловитель 6. На верхней части корпуса 1 закреплено,; вытяжное устройство, включающее кон" Фузор 7 с размещенным в его наименьшем сечении вентилятором 8 и диффуэор 9. На нижней кромке диффузора 9 закреплена коническая обечайка 10 с образованием с внешним обводом конфузора 7 кольцевого конфуэорного канала 11. На верхней части корпуса 1 по его периметру закреплена кольцевая пластина 12.Горячая вода подается в водораспределитель 5, разбрызгивается ка ороситель 4 и стекает с него в виде пленки. Воздух поступает в корпус 1 через окна 2 и охлаждает воду. Воздух, насьпценный парами и каплями воды, поступает далее в водоуловитель 6, где очищается от воды,...

Номер патента: 1345174

Опубликовано: 15.10.1987

Авторы: Алферов, Губайдуллин, Дешков, Ляхов, Самохвалов

МПК: G05B 23/02, G05D 23/19

Метки: температуры

...установка открыта,то к схеме 2 подключен резистор 12 иусилитель 3 выдает сигнал, выходящийза пределы регулирования температуры,что фиксируется элементом 4,Сумматор 6 формирует сигнал ошибкирегулирования, который усилителем 9преобразуется в двухпозиционное регулирующее воздействие.Мультивибратор 7 формирует импуль 2 сы длительностью 1-2 мин с периодомследования около 10 мин, С его помощью реализуется режим Подогрев",например, при обрыве датчика 1.В качестве исполнительного органазо 18 может быть использован электропривод.запорного клапана паровой магистрали, тиристорный контактор и др.Устройство работает следующим образом.Если тепловая установка не загружена изделиями и крышка не закрыта,элемент 4 отключает исполнительныйорган 18 с...

Номер патента: 1334024

Опубликовано: 30.08.1987

Авторы: Губайдуллин, Гудцов, Закиров

МПК: F28C 3/06

Метки: газожидкостный, теплообменник

...газожидкостный теплообменник, общий вид.Газожидкостный теплообменник содержит вертикальный корпус 1 с днищем 2,патрубками 3 подвода и 4 отво- -да охлаждаемой жидкости, патрубком 5подвода газа. Отводится газ через диффузор 6.Под корпусом 1 размещен сборник 7 жидкости, В верхней части корпуса 1 установлены уловитель 8 жидкости и распределитель 9 жидкостис форсунками 10, направленными вверх,Под сборником 7 жидкости размещен газовый коллектор 11 с газораспределителем, выполненным в виде ряда трубок12, установленных с зазором в отверстиях 13 днища 2, Газовый коллектор11 сообщен с газовым объемом 14 сборника 7 жидкости посредством трубки15, Газовый объем 14 сборника 7 жидкости может быть сообщен с объемом Зокорпуса 1, например с...

Номер патента: 1333692

Опубликовано: 30.08.1987

Авторы: Губайдуллин, Гудцов, Калинин, Рувинский

МПК: C10G 33/00

Метки: воды, дренирования, нефтепродуктов, отстойников, резервуаров, хранения

...посчетчику,В случае попадания нефтепродуктав выносной сосуд происходит его вынос на поверхность, испарение иунос с поверхности подающимся воздухом, Блок 6 сравнения сравнивает начальное и конечное содержание газа(кислорода, азота) в парогазовойсмеси и подает сигнал на регулятор 7,который вырабатывает управляющее воздействие на исполнительный орган 8задвижки 9 на снижение расхода дренажной воды или полное прекращениедренирования воды из резервуара 10.В случае регулирования по изменению расхода газовый счетчик (расходомер) 5 подает сигнал в блок 6сравнения, который сравнивает начальный по счетчику и конечный расходы,а также вырабатывает управляющее воздействие через исполнительный орган8 на задвижку 9,При повышении уровня раздела...

Номер патента: 1315479

Опубликовано: 07.06.1987

Авторы: Гамбург, Губайдуллин, Зеленов, Исаев, Кокаренко, Марков, Рябов, Сазухин, Щекалев

МПК: C21C 5/28

Метки: выплавки, легирующая, предварительного, раскисления, смесь, стали

...Мп 0,64; Р 0,015; Б 0,022; Ч=0,05; Т 1 0,02, 10Степень десульфурации 46 Е. Степень дефосфорации 707, расход металлошихты 1082 кг/т, расход ферросплавов 45 кг/т, ударная вязкость образцов (КСЧ) металла при -20 С 1,44 15 при -40. С 1,04, при -60 С 0,7 МДж/м.По этой технологии осуществляют выплавку стали при различном количеСтве заливаемых полупродуктов. Для сравнения выплавляют сталь этого 20 же состава по известному способу.Как следует из данных, приведенных в табл. 1, использование в шихте мартеновской плавки окатышей из титаномагнетитовых руд и углеродистого полупродукта с разным уровнем концентрации углерода, заливаемого в печь в определенной последовательности и соотношениях, обеспечивают улучшение хладостойкости стали, а также...

Номер патента: 1283245

Опубликовано: 15.01.1987

Авторы: Губайдуллин, Гудцов, Калинин, Рувинский

МПК: C10G 33/00, G05D 27/00

Метки: воды, дренирования, нефтепродуктов, отстойников, процесса, резервуаров, хранения

...в выносной сосуд 1 происходит егоиспарение и укос с поверхности подающимся в сосуд воздухом. Измеритель 3 газа (кислорода, азота) регистрирует снижение газа (кислорода,азота) в выходящей парогазовой смеси. Блок 4 сравнения сравнивает начальное и конечное содержание газа(кислорода, азота) в парогазовойсмеси и подает сигнал на регулятор 6,который вырабатывает управляющеевоздействие на исполнительный орган7 и задвижку 8 на снижение расходадренажной воды или полное прекращение дренирования воды иэ резервуара 9.В случае регулирования по изменению расхода газовый счетчик (расходомер) 5 подает сигнал в блок сравнения 4, которыйсравнивает начальный и конечный расходы, а также вырабатывает управляющее воздействие через исполнительный...

Номер патента: 1273379

Опубликовано: 30.11.1986

Авторы: Губайдуллин, Гудцов, Новиков

МПК: C10G 7/06

Метки: вакуумной, колонны, конденсации, нефти, паров, перегонки, процесса, смеси

...15. Подводимый нефте.продукт в количестве 5-30 мас,Х273379 2 45 50 55 5 0 15 20 25 ЭО Э 5 40 на мазут делят на два потока в соотношении 3:1 и направляют соответственно на вход гидрокомпрессора 2 по линии 3 и в барометрический конденсатор 8 по линии 16. Выводимый из зоны конденсации нефтепродукт по линии 17 направляют в зону 7 поверхностных водяных конденсаторов, откуда он стекает в барометрический колодец комбинированного аппарата 5. Парогазовую смесь из парового эжектора 10 по линии 18 подают в емкость 19, где ее разделяют на паровую и жидкую фазы, которые направляют, например, в отбензинивающую колонну 22 по линиям 20 и 21 с помощью парового 23 и жидкостного 24 эжекторов, в качестве парового орошения и добавки к сырью соответственно.П...

Номер патента: 1262249

Опубликовано: 07.10.1986

Авторы: Губайдуллин, Гудцов

МПК: F28B 9/06, F28C 1/00

Метки: водоснабжения, оборотного

...4,водосборником 16, соединенным трубопроводом 17 с камерой 18смешения дополнительного эжектора,включенного в прямую магистраль 2на участке между точками подключенияохладителя 5 и теплообменников 1,на магистрали 2 установлено термореле 19, а на трубопроводе 17 - задвижка 20.Система оборотного водоснабженияработает следующим образом,Оборотную воду после теплообменников 1 подают по обратной магистрали 3 в водосборный бассейн-смеситель 4, в котором находится ранееохлажденная в охладителе 5 вода. Если температура атмосферного воздуханиже расчетной, то в водосборномбассейне-смесителе 4 вода имеет тем" пературу ниже, чем необходимо для подачи в теплообменники 1. В это время задвижка 12 закрыта и воду на ороситель 6 не подают, Горячая вода из...

Номер патента: 1245888

Опубликовано: 23.07.1986

Авторы: Губайдуллин, Сотников, Сучков, Шакиров

МПК: G01F 23/22

Метки: межфазового, уровня

...следующим образом.Водонефтяная смесь из межфазового слоя М (а при других уровнях -нефть Н или вода В) через продольные45прорези 12 и 13 соответственно неподвижного 9 и подвижного 10 цилиндров и соединительный трубопровод 8поступает в сосуд 6. .Эта жидкость,поднимаясь вверх по сосуду 6, оказы 50вает определенное сопротивление вращению крыльчатки 1 и сливается через край сосуда 6 в емкос гь 7, откудаона отводится через сливной штуцер 20,Известно, что сопротивление, оказываемое жидкостью вращению крыльчатки 1, зависит от вязкости, т,егде М - крутящий момент на осикРкрыльчатки;С - постоянный коэффициент;л 1 - угловая скорость Вращенияоси;кинематическая вязкость.Известно также, что вязкость промежуточного слоя почти на порядок...

Номер патента: 1224264

Опубликовано: 15.04.1986

Авторы: Губайдуллин, Гудцов, Закиров, Новиков, Чудинова

МПК: C01F 1/00

Метки: водоснабжения, оборотного

...вакуумного дегазаторов 9 с вакуумным насосом 10, насос 11 для подачи воды в градирню, многосопловой гидрокомпрессор-смеситель 12,установленный на трубопроводе 3для ввода в градирню, трубопроводы13 и 14 для подачи пара в дегазатори сжатого воздуха в гидрокомпрессорсмеситель соответственно. Многосоп" ловой гидрокомпрессор-смесительсостоит из рабочих сопел 15 и 16соответственно для подачи воды идля подачи сжатого воздуха и приемной камеры 17, соединенной с атмосферой патрубком 18.Установка работает следующим образом.Охлажденная вода из водосборногобассейна 5 циркуляционным насосом6 по трубопроводу 7 подается в оборудование теплосъема 8. В этом оборудовании она нагревается за счетснятия тепла и насыщается агрессивными примесями,...

Номер патента: 1216549

Опубликовано: 07.03.1986

Авторы: Губайдуллин, Сотников, Сучков, Шакиров

МПК: F17D 3/18

Метки: нефтяных, продукции, сбора, скважин

...так и малодебитных скважин.Кроме того, подсос газа иэ сепаратора в эжектор на сборном коллекторе дает возможность осуществлять процесс замера не циклически, а непрерывно, и тем самым избежать колебаний давления в замерном сепараторе, которые отрицательно действуют на процесс сепарации.Согласно изобретению в установке для сбора и замера продукции скважин, содержащей переключатель скважин, замерный сепаратор, измерители жидкости и газа, и эжектор, установленный на сборном коллекторе, дополнительно на сборном коллекторе перед эжектором установлены последовательно струйный дегаэатор и насос, причем камера низкого давления эжектора соединена с выходом газа иэ замерного сепаратора и через регулятор давления - с выходом газа из струйного...

Номер патента: 1214717

Опубликовано: 28.02.1986

Авторы: Ахметов, Волошин, Гимаев, Губайдуллин

МПК: C10B 55/00

Метки: игольчатого, кокса

...опускается вниз, накапливается, и за счет аккумулированного тепла происходит ее коксование. 5 1 О 5 2 О 25 ЗО 35 40 45 Газо- и парообразные продукты коксования поднимаются и вместе с паровой Фазой исходного (первичного)сырья выводятся из камеры и подаются в ректификационную колонну 3,где их разделяют. Газ и бензин выводятся из верхней части колонны,легкий газойль (Фр.180-350) - в виде боконого погона. С низа колонны выводится тяжелый газойль коксования.Тяжелый газойль в отношении ксырью 1:0,5 с низа ректификационнойколонны подают в реакционный змеевикпечи, нагревают до 520-550 С и подают в низ необогреваемой камеры коксования в количестве, которое необходимо для поддержания теплового режима коксования и создания определенного...

Номер патента: 1209803

Опубликовано: 07.02.1986

Авторы: Гершкович, Губайдуллин, Гулунов

МПК: E04G 21/12, G05D 15/01

...выпрямителя 3 и сигнал (2 от усилителя 2. В моменты совиденяамплитуды этих сигналов срабатывает компаратор 4, формируя сигнал (1 (фиг. 3), который далее поступает на цифровой фильтр 7, Такое построение схемы выделения периода колебаний уменьшает вероятность срабатывания компаратора 4 при искаженной высшими 40 гармониками форме сигнала механических колебаний арматуры, а моменты переключения компаратора 4 жестко (автоматически) стабилизируются относительно сигнала 1.датчика при изменении амплитуды этого сигнала в широком диапазоне, что извест 45 ные устройства не выполняют.Цифровой фильтр 7 производит два последовательных отсчета периодов колебаний арматуры, сравнивает их и в случае совпадения разрешает дальнейшую обработку информации. При...

Номер патента: 1186647

Опубликовано: 23.10.1985

Авторы: Гамбург, Губайдуллин, Кокареко, Сазухин, Смирнов, Щекалев

МПК: C21C 5/04

Метки: ванадиевых, передела, чугунов

...и продувают кислородом синтенсивностью 3,5 м /мин т в течение 11 мин. Один иэ полученных высокотемпературных полупродуктов с концентрацией углерода 0,67 и температурой 1560 С вместе со шлаком заливают в печь перед предварительнымраскислением при температуре ванны1550 С и содержании в ней углерода 150,597, а второй полупродукт с температурой 1560 С и содержанием углерода 0,557 сливают после предварительного раскисления эа 5 мин до выпуска плавки, Таким образом, весовое 20соотношение слитых в печь высокоуглеродистого и ванадиевого Ъчолупродуктов составляет 4:1,Предварительное раскисление осуществляют 457 ГеБ в количестве254 кг/т стали. В ковш присаживаютБд Мп и 657 ГеБ в количестве 18и 30 кг/т соответственно. Составполученной стали, 7: С...

Номер патента: 1182086

Опубликовано: 30.09.1985

Авторы: Белый, Гаврилюк, Губайдуллин, Леконцев, Рябов, Щекалев

МПК: C21B 5/00, C22B 1/14

Метки: доменный, комплексного, легирования, присад, чугуна

...увеличивая пропускную способность горна печи.Другим преимуществом присада является то, что он снижает способность первичных железистых шлаков формировать при контакте с углеродом гетерогенные газошлаковые взвеси, устойчивые в присутствии соединений титана. Это, в свою очередь, является следствием влияния входящих в состав материала окислов, хрома, титана и ванадия, существенно снижающих в предлагаемом интервале активность закиси железа. При этом одновременное снижение в материале содержания углерода также способствует в конечном итоге умень- шению накопления оксикарбонитридов и, следовательно, гренали в горне печи.В совокупности все указанные соотношения и в первую очередь содержание металлического железа в материале и его...

Номер патента: 1171291

Опубликовано: 07.08.1985

Авторы: Губайдуллин, Шангин

МПК: B23Q 1/76, B24B 19/14

Метки: шлифования

...пружиной 10. Устройство работает следующим образом.При включении привода 3 подач осевое усилие, воздействуя через гидроцилиндр 4, заставляет перемешаться шлифовальный круг 2 до соприкосновения с деталью 1. При дальнейшем увеличении усилия подачи часть рабочей жидкости из гидроцилиндра 4 через магистраль 6 перекачивается в гидроцилиндр 7, где, преодолевая 25 усилие пружины 10, она заставляет перемещаться поршень с прикрепленным к нему штоком 8. Это процесс продолжается до тех пор, пока усилие нажатия штока 8 на деталь 1 не уравновесит усилие подачи шлифовального круга 2. В результате на деталь 1 с ЗО противоположных сторон действуют две одинаковые силы, уравновешивая одна другую. При уменьшении радиальной составляющей силы резания на...

Номер патента: 1151569

Опубликовано: 23.04.1985

Авторы: Ахметов, Волошин, Губайдуллин, Давыдов, Данилян, Киселев, Рогачева, Фасхутдинов

МПК: C10B 55/00

Метки: замедленного, коксования, нефтяных, остатков

...прокачивают через печь. 2В выкидной трубопровод печного насоса специальным дозатором подают древесные опилки совместно с сырьем в соотношении 1:10 мас.7. с температурой 80-100 С и с давлением 1,5- 2,0 МПа в количестве 27 на вторичное сырье. Суммарная температура потока на входе в печь составляет 405 С. Поток сырья вместе с турбулизатором прокачивают. через печь, нагревают до 495-500 С и подают в реакционную каОмеру для коксования.В табл, 1 приведены другие примеры осуществления способа, а также сравнительные данные при использовании в качестве турбулизатора водяного пара и конденсата водяного пара. В табл, 2 приведены данные по качеству кокса при использовании известной добавки - бурого угля. При введении .бурого угля в сырье...

Номер патента: 774063

Опубликовано: 30.03.1985

Авторы: Губайдуллин, Ефименко, Кондратюк, Чуманов, Шульгин

МПК: B22D 11/04

Метки: кристаллизатор, литья, непрерывного, слябов

...изобретения является улучшение качества заготовок, получаемых при продольном разделении сля 50 ба, путем предупреждения выхода лик.вационной зоны на поверхность заготовок.55Это достигается тем, что расстояние между выступами на каждой иэ широких стенок кристаллиэаторв Фсоставляет 0,3-0,8 ширины узы стенки крчсталлизатора, причем ныступы на противоположных щироих стенках кристаллизатора смещены относительно друг друга на 0,02-0,1 ширины узгой стенки, а угол скоса боковых поверхностей выступов состав. ляет 30-44На чертеже изображен предлагаемый кристаллизатор.Кристаллиэатор имее; две противолежащие,широкие стенки 1 и 2 и, две узкие стенки 3 и 4. На широких стенках кристаллиэатора выполнены выступы 5-10. Расстояние а между осями...

Номер патента: 1014180

Опубликовано: 30.03.1985

Авторы: Губайдуллин, Евтеев, Клак, Клеменко, Либерман, Толпа, Фульмахт, Шульгин

МПК: B22D 11/00

Метки: заготовок, производства

...4 и 5 - схема разделенияслитка на заготовки.Через стакан 1 (Фиг. 1) жидкийметалл заливают в кристаллизатор2 машины непрерывного литья. Формирующийся слиток 3 имеет в поперечном сечении четырехлучевую Форму(Фиг. 2) с лучами 4-7 и состоитиз жидкой лунки 8 (Фиг. 1) и затвердевшей оболочки 9. Формирующийсяслиток 3 деформируют с помощью валков 10 локально, в местах сочленения лучей. Благодаря обжатию в твердо-жидком состоянии возникают трещины 11 в затвердевшей оболочкеслиткаТрещины 11 располагаются вплоскости деформации слитка по всейего длине,Минимально необходимый прогибоболочки слитка, необходимый дляобразования .трещин, как было установлено экспериментально, составляет 0,04 а, где а - толщина слитка в месте деформации, т.е. в плоскости...

Номер патента: 1147734

Опубликовано: 30.03.1985

Авторы: Губайдуллин, Новиков, Окружнов, Тетерук

МПК: C10G 7/00, C10G 7/02

Метки: нефтяных, фракций

...струи.Использование для охлаждения и конденсации верхних продуктов отбензинивающей и основной ректификационной (находящейся на границе насыщения аммиаком) колонн аммиачной воды, образующей азеотропные смеси с углеводородами и циркулирующей в замкнутом холодильном контуре, позволяет исключить из схемы процесса конденсационно-холодильную аппаратуру отбензинивающей колонны и оборотную воду в качестве хладоагента основной ректификационнойколонны, что существенно уменьшает капитальные и энергетические затраты.Исключение из.процесса печи и оборотной воды позволяет существенно снизить степень загрязнения воздушного и водного бассейнов.На чертеже приведена схема проведения процесса.Способ осуществлеот следующим образом.Обессоленную и...

Номер патента: 1142498

Опубликовано: 28.02.1985

Авторы: Ахметов, Ведякин, Гимаев, Губайдуллин, Демин, Душин, Махов, Теляшев

МПК: C10G 9/00

Метки: игольчатого, кокса, производства, сырья

...продукты крекинга (газы и бензиновые Аракции) отделяют в испаритель высокогодавления при 455-460 С и давлениио1, 15 мПа. Оставшиеся продукты подвергают разделению на тяжелый бензин,термогазойль (Ар, 300-540 С) и крекинг-остаток в испарителе низкогсдавления при температуре вверху 210220 С и давлении 0,8-1,0 МПа. На вьюходе из испарителя низкого давлениядистиллятный крекинг остаток смешивают с предварительно подогретымдо 350-400 С газойлем каталитического крекинга (фр. 200-400 оС) смесьподвергают вакуумной разгонке приостаточном давлении 80-100 мм рт.ст.и температуре 350-380 С. В результаоте вакуумной перегонки получают тяжелый термогазойль и целевой продуктдистиллятный крекинг-остаток,Примеры осуществления способа.Опыты проводят на...

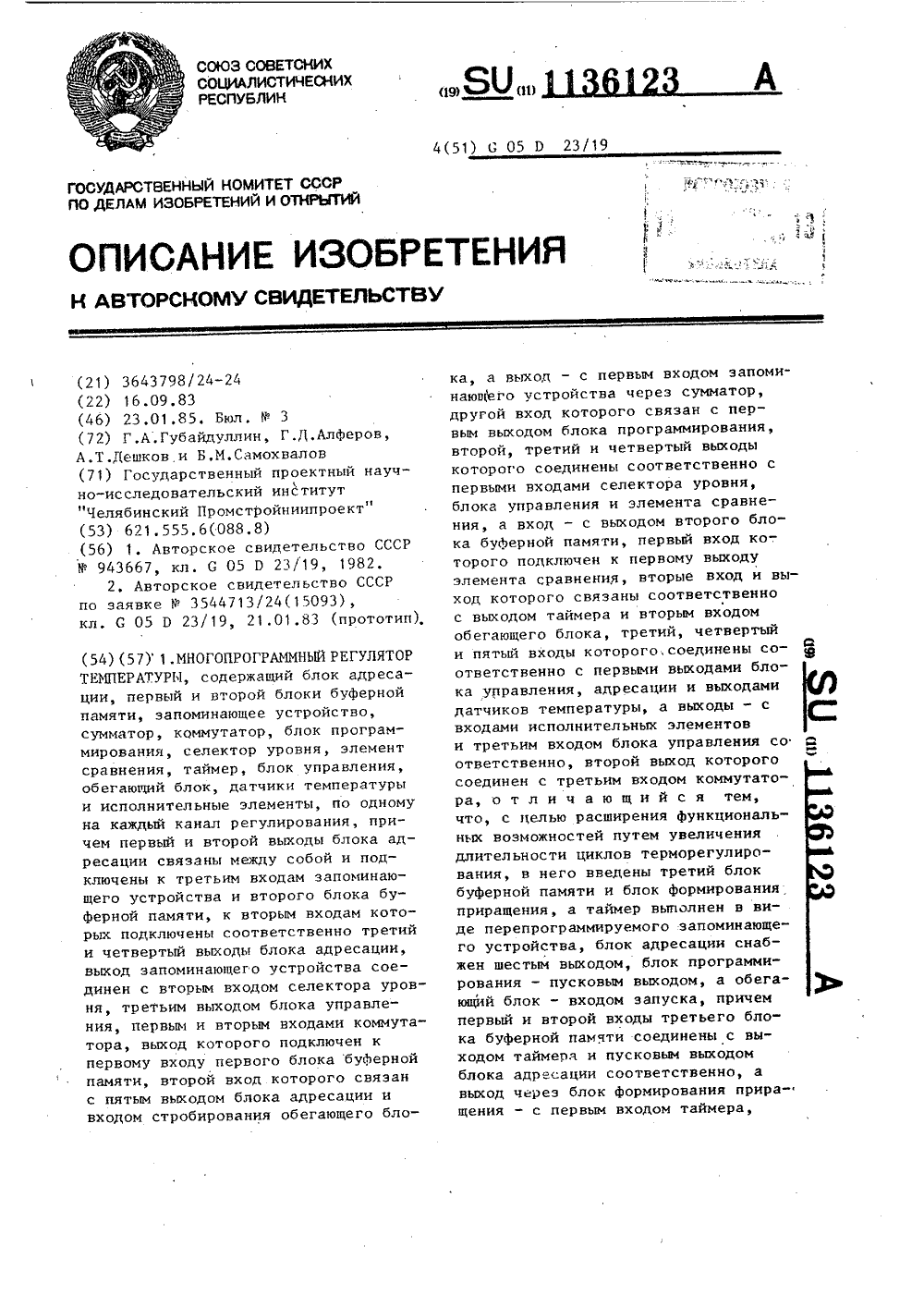

Номер патента: 1136123

Опубликовано: 23.01.1985

Авторы: Алферов, Губайдуллин, Дешков, Самохвалов

МПК: G05D 23/19

Метки: многопрограммный, регулятор, температуры

...значения программ, элемент 9 сравнения выбирает номер участка, на котором находится данный канал таймер 10, выполненный в виде перепрограммируемого запоминающего устройства, предназначен для запоминания индивидуальных времен работы каналов, блок 11 управляет работой коммутатора и обегающего блока 14; блок 12 буферной памяти и блок 13 формирования приращений предназначены для модификации индивидуальных времен в таймере 10, обегающий блок 14 коммутирует соответствующие данному каналу датчики 15 температуры и исполнительные элементы 16.Блок 1 адресации (фиг.2) формирует по временной диаграмме (фиг.4) следующие сигналы на выходах 1-6: адресный сигнал А 1 (выход 1), снимаемый с разрядных выходов счетчика 22, имеющего емкость Д , равную...

Номер патента: 1133285

Опубликовано: 07.01.1985

Авторы: Губайдуллин, Каспер, Кузнецов, Сучков, Шакиров

МПК: C10G 33/00, G05D 27/00

Метки: газонасыщенной, деэмульсации, нефти, процессом

...1 и 2 соответственно отсепарированного газа и отводимой воды, датчик 3 дав ления газа, влагомер 4 отводимой нефти, вычислительный блок 5 сепаратор 6,. например,для трубного газа, аппарат-деэмульгатор 7, устройство 8 подачи деэмульгатора, регулятор 9, 55 трубопровод 10 подачи сырой нефти, трубопровод 11 подачи деэмульгатора, трубопроводы 12 н 13 соответственно ОТВОДИМОЙ НЕФТИ И ОТВвл 3 НМОЙ ВОДЫОтрубопровод 14 Отвода отсепарированного газа. Вьходы расходомеров1 и 2, датчика 3 давления газа и влагомера 4 отводимой нефти соединеныс входами вычислительного блока 5, вы.ход которого соединен с входом регулятора 9, выход которого соединен свходом устройства 8 подачи деэмуль"гатора,Вычислительный блок 5 (Фиг, 2)содержит блок 15 извлечения...

Номер патента: 1129223

Опубликовано: 15.12.1984

Авторы: Губайдуллин, Моряков, Новиков, Тетерук, Хазиахметов, Шакиров

МПК: C10G 33/00

Метки: бензиновых, воды, дренирования, отстойников, процесса, резервуаров, фракций, хранения

...воды иэ резервуаров и отстойников для хранения бензиновых фракций, заключающемуся в поддержаниираздела фаз бензиновая фракциявода на заданном уровне воздействием на сброс воды, измеряют упругость паров жидкой среды на заданномуровне раздела фаз в выносном сосуде при температуре начала кипениябензиновых фракций и в зависимости от значения упругости паровосуществляют воздействие на сбросводы.На чертеже представлена блок-схема системы автоматического регулирования, реализующей данный способ.Схема содержит выносной сосуд 1,размещенный в термостате 2, датчик 3давления, установленный на выносномсосуде 1, регулятор 4, вход которого связан с выходом датчика 3 давления, исполнительный орган 5 натрубопроводе 6 сброса воды, связан-.ный с...

Номер патента: 1123955

Опубликовано: 15.11.1984

Авторы: Губайдуллин, Моряков, Новиков, Тетерук, Хазиахметов

МПК: B65D 90/30

Метки: нефтепродуктов, нефти, хранения

...3, Этим обеспечивается спокойный ввод сырья в резервуары без турбулентности иэ-за предЗ 5 варительного отбора газа из сырьясверху полого цилиндра 3.Соотношение диаметра полого цилиндра к его высоте выбирается в зависимости от скорости и условия ла минарности ввода нефтепродуктов врезервуар и,должно составлять ориентировочно. не менее 1:15. Например, при объеме резервуара 2000 мвысота резервуара 11,8 м диаметр 45 полого цилиндра 3 должен бытьменее 0,8 м.Газовое пространство резервуара 4соединено газовыми трубопроводами 5и 6 с выходом- ) газоуравнительной линии 7 и эжектором 2 соответственно: газовое пространство полого цилиндра 3 соединено газовым трубопроводом 8 с выходом - ) газоуравнительной линии 7Выход 1 в ) газоуравнительной...
