Устройство для измерения напряженности поля анизотропии доменосодержащих структур
Номер патента: 1657004
Опубликовано: 20.12.2005
Авторы: Грязев, Нестеренко, Талуц
МПК: G01R 33/05
Метки: анизотропии, доменосодержащих, напряженности, поля, структур
Устройство для измерения напряженности поля анизотропии доменосодержащих структур, содержащее последовательно оптически соединенные источник поляризованного света и поляризационный микроскоп, источник переменного магнитного поля, ориентированный вдоль оптической оси поляризационного микроскопа, источник постоянного магнитного поля, ориентированный вдоль фокальной плоскости поляризационного микроскопа, управляемый источник постоянного тока, согласующий элемент, цифровой вольтметр, измерительный вход которого подключен к выходу согласующего элемента, вход которого подключен к выходу источника постоянного магнитного поля, вход которого подключен к выходу управляемого источника постоянного...
Устройство для визуального контроля доменной структуры феррит-гранатовых пленок
Номер патента: 1769615
Опубликовано: 20.01.1995
Авторы: Грязев, Талуц
МПК: G11C 11/14
Метки: визуального, доменной, пленок, структуры, феррит-гранатовых
УСТРОЙСТВО ДЛЯ ВИЗУАЛЬНОГО КОНТРОЛЯ ДОМЕННОЙ СТРУКТУРЫ ФЕРРИТ-ГРАНАТОВЫХ ПЛЕНОК, содержащее последовательно оптически связанные осветитель, поляризатор, объектив и делитель изображения, анализатор, две телевизионные камеры, первая из которых оптически связана с делителем изображения через анализатор, а вторая - непосредственно, причем вход синхронизации первой телевизионной камеры подключен к выходу синхронизации второй телевизионной камеры, видеоконтрольный блок, отличающееся тем, что, с целью увеличения разрешающей способности устройства за счет исключения фоновых составляющих изображения доменной структуры, в него введены четыре одновибратора, три элемента И, два ключа, инвертор, дифференциальный усилитель, схема фиксации уровня,...
Устройство для измерения подвижности доменных границ феррит гранатовых пленок
Номер патента: 1837361
Опубликовано: 30.08.1993
Авторы: Грязев, Нестеренко, Талуц
МПК: G11C 11/14
Метки: гранатовых, границ, доменных, пленок, подвижности, феррит
...селектора 12 формируются строчныесинхроимпульсы (фиг,2 в) с периодом повторения 64 мкс, а на втором выходе - кадровые синхроимпульсы (фиг,2 б) с периодом 20 мс."5 Кадровый синхроимпульс устанавливает триггер 16 в единичное состояние(фиг.2 д) и одновременно перепадом Гзапускает одновибратор 23, на выходе которого формируется импульс низкого логического уровня 20 (фиг.2 г), длительность которого регулируется в пределах 0-20 мс. После окончания этого импульса на выходе одновибратора 23 появляется высокий уровень, разрешающий прохождение строчных синхроимпульсов 25 через элемент И 19. При этом первым жеимпульсом с выхода элемента.И 19 триггер 16 перебрасывается в нулевое состояние, в результате чего на выходе элемента И 19 формируется...
Устройство для магнитооптических температурных исследований феррит-гранатовых пленок
Номер патента: 1734058
Опубликовано: 15.05.1992
Авторы: Грязев, Нестеренко, Талуц
МПК: G01R 33/05
Метки: исследований, магнитооптических, пленок, температурных, феррит-гранатовых
...работе устройства в режиме низких температур (от -50 С до комнатных) вентиль 11 открыт, а вентиль 12 закрыт. Газообразный криоагент, полученный, например, испарением жидкого азота, под действием избыточного давления поступает по трубоп роводам 13 и 9 в термостат 5, обтекает сверху и снизу образец 3 и выходит через отверстия в верхней и нижней стенках термостата (на фиг.1 показано стрелками). При непрерывной подаче криоагента воздух из 10 промежутка между объективом микроскопа2 и верхней катушкой, а также между конденсатором и нижней катушкой источника 6 вытесняется быстрее, чем объектив и конденсатор успеют охладиться до температу ры ниже точки росы. Это предотвращаетобмерзание объектива и конденсатора микроскопа. Регулируя ток...

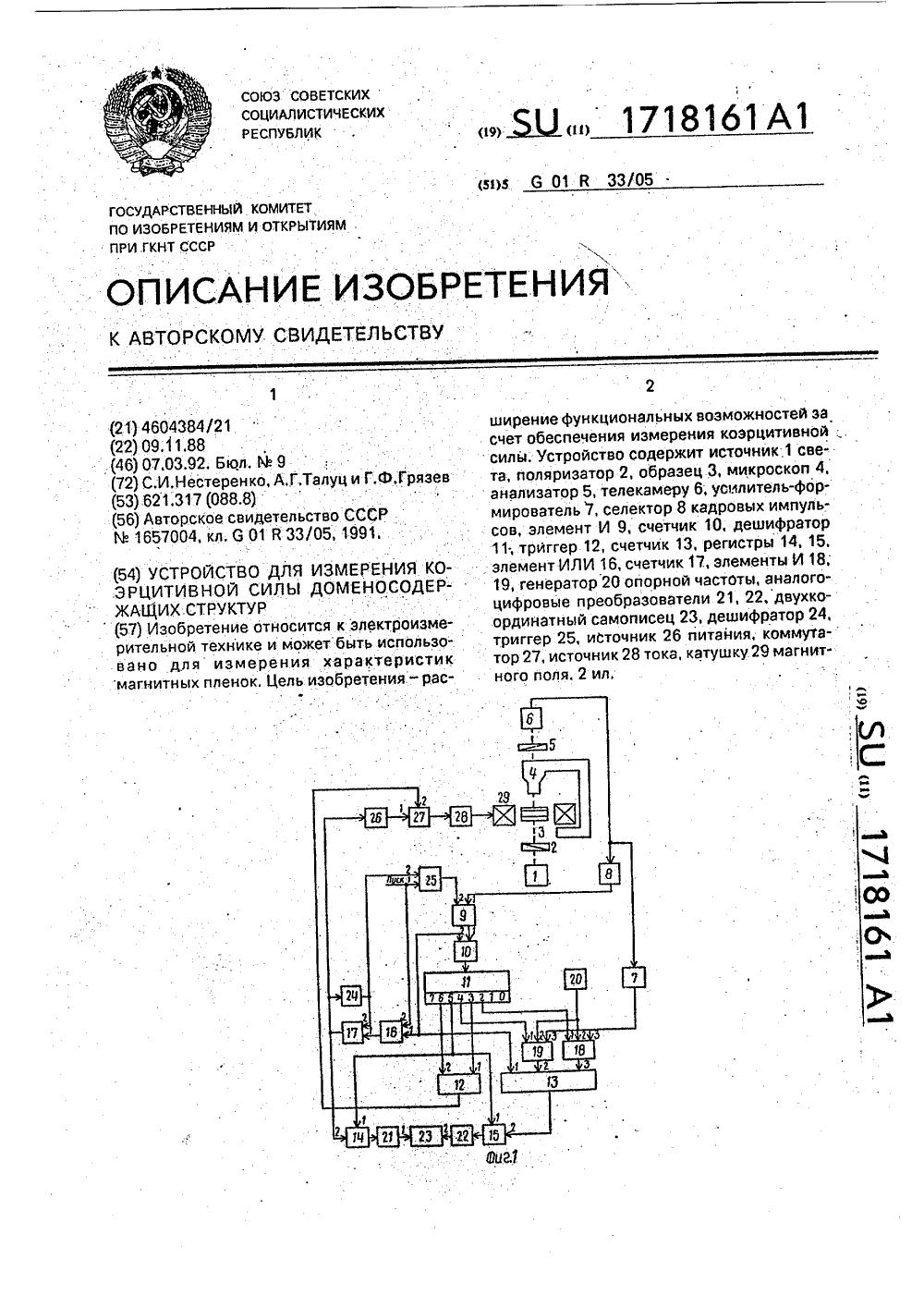

Устройство для измерения коэрцитивной силы доменосодержащих структур
Номер патента: 1718161
Опубликовано: 07.03.1992
Авторы: Грязев, Нестеренко, Талуц
МПК: G01R 33/05
Метки: доменосодержащих, коэрцитивной, силы, структур
...второго выхода дешифратора 11 (фиг.2 е) устанавливает триггер 12 в единичное состояние. Высокий уровень с выхода триггера 12 поступает нэ управляющий. вход коммутатора 27 и,вызывает изменение полярности подключения напряжения, вырабатываемого источ- .5ником 26 питания, к входу биполярного источника 28 тока, что изменяет полярность тока и магнитного поля, создаваемого катушкой 29, на противоположное (фиг,2 л). Под действием магнитного поля происходит 10 сдвиг доменных. границ образца в другую сторону от равновесного положения.Импульс на третьем выходе дешифратора 11 полукадровой длительности (фиг.2 ж) появляется после завершения переходных процессов, вызванных изменением полярности магнитного поля в катушке 29, Этот импульс поступает на...
Устройство для охлаждения образцов
Номер патента: 1238015
Опубликовано: 15.06.1986
Авторы: Лыков, Нестеренко, Талуц
МПК: G02B 21/28
Метки: образцов, охлаждения
...и поступает по трубам 30и 31 в дополнительные камеры 4 и 5,из которых выходит в центральные отверстия 6 и 7,1 30 35 40 45 50 55 Устройство работает следующим образом.Газ образуется в испарителе 23 за счет испарения подаваемого в него по трубе 33 от .источника хладагецта жидкого азота.Далее газ через трубы 24 и 25, нагреватели 9 и 10, гибкие рукава 19 и 20, два канала 21 и 22 в подвижном держателе 12 поступает в 1 О 15 20 5 гнезда 13 и 14 подвижного держателя,обтекает сверху и снизу образцы 17 и 18, которые устанавливают на выступы 15 и 16, и выходит через каналы 26 и 27 подвижного держателя, Приэтом нагрев газа, подаваемого в гнезда 13 и 14, независимо регулируетсянагревателями 9 и 10. Подвижный цержатель плотно подогнан к...
Устройство для управления судовой энергетической установкой с разных постов
Номер патента: 562459
Опубликовано: 25.06.1977
Авторы: Иофа, Новосельский, Сиротин, Талуц, Шперлинг
МПК: B63H 21/22
Метки: постов, разных, судовой, установкой, энергетической
...НСПО;НТСЛЬНО 1 МСХДННЗМУ6 через преобразователь 15.К неподвияным контактам переклкчасля4 через группу дздоз 16, 17, 18 и конакт 12.реле 12 подключено реле 19 времени. коакт19 которого подключен параллельно котакту12, реле 12, включенного в цепь питания черездругую группу диодов 20, 21, 22. В кад,ц 14резервного питания включено реле 23 олн.ировки, контакты 23 ь 232 которого включены вцепь связи блока 5 с исполнительным механизме., 6.Устройство работает следующим обр, зом,Когда перекло:атель 4 находится в сднам из положений, подклю:ено одно нз р;ле(например, реле 1) постов, Если прп эом р:ле2 илп 3 не находятся под током, реле / срабдтывает н своим контактоь 1 о по:клк)част кблоку 5 пост 9, При подаче командного сигнала с поста 9...
