Гришанов

Номер патента: 1525486

Опубликовано: 30.11.1989

Авторы: Балабан, Гришанов, Лапскер

МПК: G01L 1/04

Метки: сигнал, тензометрический, усилий, электрический

...на контактные площадки 6 иэлектрически закреплены на них,Полученные таким образом четыреобмотки 5 образуют четырехплечий тен 5зометрический мост. Стойки 4 выполнены конусными и усеченной вершиной закреплены на поверхности чувствительного элемента 1, при этом диаметр окружности в усеченном конусе не должен 10превышать 2/3 ширины кольцевой балочки, Такое ограничение связано с тем,чтобы исключить действие краевых эффектов на обмотку тензорезистора,Конусность радиальных стоек 4 необходима для удержания наматываемой оболоч -ки тензорезистора до ее закрепления связующими, кроме того, при намоткевитки соскальзывают к узкому основанию, что при использовании микропрово да позволяет выполнить витки практически одной длины и, как...

Номер патента: 1505700

Опубликовано: 07.09.1989

Авторы: Гришанов, Панков, Рыбченков, Савич

МПК: B23K 9/00

Метки: подводной, сварки

...на нагрев, испарение, и разложение воды (диссоциацию молекулводы) .Кроме того, вокруг дуги образуется замк нутый объем (парогазовый пузырь), который: ,непрерывно изменяется по форме и разме; рам, разрушается и возобновляется с час, тотой до 15 циклов в 1 с.От об ьема вытесненной окружающейводы парогазовым пузырем зависят стабильность процесса горения дуги, эффективность использования поступающего тепла,протекание металлургических процессов,скорость охлаждения и, в конечном счете,качество сварного соединения,Подогрев среды облегчает условия паро образования: при этом размеры и частотаобразования пузыря увеличиваются, чтообеспечивает более продолжительное воздей ствие теплопередачи излучением от столбадуги на ванну расплавленного...

Номер патента: 1490183

Опубликовано: 30.06.1989

Авторы: Гришанов, Труевцев, Филиппов

МПК: D04B 15/88

Метки: кругловязальной, полотна, расправитель

...двигаясь с постоянной новлеиных на оси 2 дисков 3, закрепленного на раме 4 машины с воэможностью его свободного вращения, имеющего изменяющийся радиус от серединывала 1 к его краям с образующей боковой поверхности в виде кривой, координаты точек которой описываютсясистемой уравнений: личны, Далее петельные столбики полотна, огибая диски 3, продолжают двигаться с прежней скоростью. Наборные диски 3, вращаясь вокруг оси 2 с различной угловой скоростью, обеспечивают сохранение постоянной линейной скорости полотна по петельным столбикам. При выходе полотна иэ взаимодействия с валом 1 петли каждого ряда полотна, пройдя одинаковый путь от венца игольного цилиндра, продолжают свое движение к механизму по- отна лВо время работы выравнивание...

Номер патента: 1461595

Опубликовано: 28.02.1989

Авторы: Гришанов, Панков, Пинтов, Рыбченков, Савич

МПК: B23K 37/06, B23K 9/00

Метки: односторонней, сварки

...разделки на них устанавливают электромагниты 6, при включении которых образуется электромагнитное поле, силовые магнитные линии 7 которого замыкаются через цепь магнит - детальмагнитный порошок - деталь - магнит.Под действием силовых магнитныхлиний магнитная масса, перемещаясь,образует под зазором подкладку, обес.печивающую гарантированное проплавление всего сечения трубы и удержание металла в зазоре, что позволяеткачественно формировать обратный валик. Если сварку производить автома"том, то магниты могут быть сняты.Экранирующая масса в этом случае будет удерживаться в том положении, вкотором ее сформировало магнитноеполе. В отличие от жестких прокладокэластичная прокладка может быть убрана с внутренней поверхности деталиперед...

Номер патента: 1459978

Опубликовано: 23.02.1989

Авторы: Гришанов, Кутровский, Малофеев, Попов, Шранков

МПК: B65G 19/14

Метки: конвейер, скребковый, трубчатый

...его пеоиметру размещен. полозья 10, Иооси ОЯЧЕННЫЕ ИЗ МЯТЕриаЛЯ (На. - П РИ 1-Е Р т 5 З 11 ЧЯ С Т "1 Я С СЫ ЯНТИфОИК ЦИОН 110 БО ч",1"У 1 Я 5 сеНЯБОБ меДи и ДР ) износостойкость которого меньше, чем изиосос,ойкость материала направ,теяю 1 чек труо 1 и 2ПОЛОЗт.я 10 ЗаКрЕПЛЕНЫ На СКрЕбках б 1 зярирно с помошью заклепок 11,. =,О.;овал НОБерхность каждого Скр.абтк,: б (тЕт 11 Г. 3 5 ВЫПОЛНЕНа КОНИЧЕС 1 Ой С 1 зЕРНИ 1 Зой КОНУСЯНаПРаВЛЕНБ 10.т Б сторонаизкения цепи со скребКЯМ 1:;Конаей;"р оаботает следующим обра 50зом,Под пейсепие 1; силия ведущей звезттОсек;т т 511 0 БЯБ пель 5 с устЯновлетеньг:ш на ее звеньях скребками 6ттвт; жется Бнтттри, нят 1 ряезляющих труб1 т 2, ТоанспОтттиоуемьей мЯтериЯчпостуетяет из загрузочнои Борон 1 и 7в...

Номер патента: 1458420

Опубликовано: 15.02.1989

Авторы: Гришанов, Ливенцев, Орлов, Павловская, Плешанов, Понкратин, Приходько, Стефанович, Терещенко

МПК: C22C 38/32

Метки: сталь, штамповая

...образцов при 1100 С по количеству оборотов до разрушения.Результаты испытаний приведеныв табл,2.Предлагаемая сталь обладает лучшим,комплексом свойств, оказывающихрешающее влияние на долговечностьинструмента в условиях циклическихнагрузок, и, кроме того, лучше подвергается обработке давлением в го"рячем прессовании,Из предлагаемой и известной сталей изготавливали матрицы для прессования П-образного профиля, Стойкость азотированных матриц предлагаемой стали составила 42 м (7 прессовок по 6 м) в то время как из известной стали 30 м (5 прессовок по6 м). Формула изобретения Штамповая сталь, преимущественно для азотирования, содержащая углерод458420кремний, марганец, хром, вольфрам, молибден, ванадий, титан, алюминий, железо, о т л и...

Номер патента: 1437146

Опубликовано: 15.11.1988

Авторы: Аронин, Гришанов, Моргаль

МПК: B22F 3/03, B22F 5/00

Метки: пресс-форма, прессования, сложнопрофильных, фасонных

...пуансон 12, а на щеки 4 устанавливают ограничитель 14. Производят прессование изделия, при этом усилие пресса прикладывается к пуансону 12. После этого производят сброс прикладываемого к пресс-форме давления, сначала в вертикальном, а затем и в горизонтальном направлениях, Пресс-форму0переворачивают на 180 , удаляют подставку 1, производят сжатие ее в струбцике (или с помощью бокового гидроцилиндра пресса) и допрессовывают заготовку. При этом усилие пресса.прикладывают к подложке 9.Извлечение спрессованной заготовки из пресс-Формы производят в два этапа. На первом этапе производят выпрессовку стержней 11. Для этого пресс-форму устанавливают на подстаночную плиту 17, производят ее сжатие в горизонтальном направлении и с помощью...

Номер патента: 1429281

Опубликовано: 07.10.1988

Авторы: Борисов, Гришанов, Казаков, Никитин

МПК: H03B 19/00

Метки: сигналов, синусоидальных, формирователь

...токуУИТ 8 и соответствует первой ступенивторой хорды синусоиды (фиг. 2 г),при этом соответствующий резисторБВС 6 шунтирует выход ЦАП 5, уменьшай величину ступеней аппроксимациивторой хорды, т.е. угол наклона аппроксимируемой прямой (фиг. 2 и).Аналогично формируются остальныехорды синусоиды до момента заполнения выходов сигналов младших разрядов РС 4 и появления логическогонуля на выходе старшего разряда дешифратора 7 (фиг. 2 е). Это вызывает появление логического нуля навыходе элемента НЕ"И-НЕ 12, что приводит к появлению логической единицы на инверсном выходе КБ-триггера 2(фиг. 2 ж). РС 4 переходит в режимвычитания, поскольку на вычитающийвход РС 4 начинают поступать импульсы с выхода задающего генератора 1через второй элемент 2 И-НЕ...

Номер патента: 1406651

Опубликовано: 30.06.1988

Авторы: Гришанов, Кожокару, Санду, Скалецкий

МПК: H01F 41/04

Метки: делителей, микропровода, намотки, полуавтомат, резисторов

...бобины 1 со скользящим контактом 4, образуют лелитель из последовательно соединенных модуля эквивалентного сопротивления бобины с микропроволом Л(ю, наматываемого сопротивления хсопротивления Й залзтчика 5 и регхлруемого сопротивлецня Як.Замыкают переключатели 6 и 8 в верхнее положение, регулируемым сопротивлением 7 добиваются нуля на выходе нуль-органа 15. Таким образом, учитывается равенство (1)Як(.= Ь, м. (2)7 бпб Компенсирукт величину модуля полного сопротивления бобин.Далее размыкают переключатель 6 и переводят переключатель 8 в нижнее положение (по чертежу). К началу намотки справедливо равенство(.=Ь( К я, (3) гле (l - напряжение, снимаемое с движкапотенциометра 9 к началу намотки.Так как величины К и я постоянны для одного...

Номер патента: 1165136

Опубликовано: 28.02.1988

Авторы: Бадинтер, Балабан, Высокий, Гришанов, Гукаленко, Кижнер, Лапскер, Мирошниченко, Спивак, Старуш, Филимонов, Шмелев

МПК: G01L 9/04

Метки: давления, датчик

...цилиндре, образующих два равных противоположных плеча измерительного моста. Обмотки 9 намотаны поверх чувствительного элемента 1, находятся в объеме 8 и ие соприкасаются с измеряемой средой, которая может быть агрессивной.Пространственная совмещенность двух обмоток максимально обеспечивает идентичность воздействия на них измеряемого давления и внешних условий. И поскольку ширина обмоток из микропровода в стеклянной изоляции не превышает 307. длины чувствительного элемента и выполнена в среднейчасти этого элемента, то имеет место линейность показаний, так как чувствительный элемент в такой узкой зоне под действием давления работает в линейном режиме.Связь обмоток, образующих плечи измерительного моста с измерительной схемой,...

Номер патента: 1370233

Опубликовано: 30.01.1988

Авторы: Годин, Гришанов, Мамедов, Подсекаев

МПК: E21B 19/08, E21B 44/02

Метки: долото, нагрузки, стабилизации

...служащую для производства спуска-падъемцых операций.Бурильную колонну имитирует груз 18, а датчик 17 веса - измеритель нагрузки на долото, установленный на неподвижном конце талевого каната (це показано), подающий сигнал об изменении веса бурильнои колонны,Емкость 10 и жидкость 11 имитируют соответственно скважину и забой. Устройство работает следующим образом.Механизмом 12 для регулирования жидкости понижаем в емкости 10 уровень жидкости, при этом вес груза 18 увеличивается, чта при бурении означает углубление забоя долотом и возрастание веса бурильного инструмента,5 10 15 20 25 30 35 40 Сигнал об изменении веса груза 18 поступает на сопла-заслонку 19 с датчика 17 веса. На последнем заслонка приоткрывается и воздух от пневмосети...

Номер патента: 1364574

Опубликовано: 07.01.1988

Авторы: Гришанов, Эппель

МПК: B65G 47/02

Метки: загрузки, перемещения, цилиндрических

...выступ 11 не препятствует продвижению изделия.При загрузке механизма 2 подачи изделие, двигаясь по направляющим 7, нажимает на выступающее плечо 9 разделителя 8, продавливает его до уровня направляющих 7, продвигается дальше по направляющим 7 до следующего разделителя 8, продавливает его плечо 9 и доходит таким образом до40 выступа 19 запорного рычага 18, который находится в верхнем положениипод действием противовеса 21. Изделие останавливается. При этом на бли. -жайшем к подвеске 1 разделителе 85плечо 9 продавлено изделием до уровня направляющих 7, а амортизирующийвыступ 11 поднят выше направляющих7 и является упором для последующего изделия, На всех разделителях 8,которые миновало изделие, плечи 10с амортизирующими...

Номер патента: 1360900

Опубликовано: 23.12.1987

Авторы: Аронин, Бондаренко, Василенко, Гришанов, Моргаль, Павлоцкая

МПК: B22F 3/03, B22F 5/10

Метки: кольцевым, пазом, пресс-форма, прессования

...имеющиеся в основании 2 пресс-формы. Вы, сота прорезей 14 выбирается такой,чтобы при установке пресс-формы на5 подставкумежду основанием этихпрорезей и основанием глухого паза12 образовывался зазор, величина которого должна быть равной или превышать толщину вилки 8. В средней1 О части выступов 15 пуансона 5, Формующего кольцевой паз изделия, имеютсясоосные отверстия 16 для размещенияв них штыря 9.Пресс-форма работает следующимобразом.В исходном положении собраннуюпресс-форму устанавливают вснованием2 на подставку 7. Между матрицей 1и наружным нижним пуансоном 4 разме 2 О щают вилку 8. В формующую полостьпресс-Формы засыпают порошкообразнуюсмесь. После этого в пресс-формувставляют верхний пуансон 6, а наматрицу 1 устанавливают...

Номер патента: 1348997

Опубликовано: 30.10.1987

Авторы: Гришанов, Шароватов

МПК: H03K 23/76

Метки: импульсов, реверсивный, счетчик

...прибав 55 ляет к содержимому счетчика положительную единицу, поступление отрицательного импульса ("-1") прибавля - ет отрицательную единицу. Если счетчик находится в нулевомсостоянии, то первый положительныйимпульс, поступаюший на одну извходных шин,устанавливает его первыйразряд в состояние "+1", а второйположительный импульс перевопит первый разряд в состояние "0" и, пройдя через выход переноса первого разряда (положительный импульс с элемента 11) во второй разряд, устанавливает его в состояние "+1" и т.д.Поступление отрицательных импульсовна одну из входных шин вызывает последовательное убывание накопленного в нем положительного числа, азатем после перехода через нуль -накапливание отрицательного числа.Одновременное поступление на...

Номер патента: 1344736

Опубликовано: 15.10.1987

Авторы: Васильев, Гришанов, Ивашинников, Любомиров, Певзнер, Фомкин

МПК: C01F 7/30

Метки: электрокорунда

...0,14 99,86 2580 59 1,0 99,0 2560 60 1,6 98,4 2450 98,2 1,8 2340 49 99,9 0,1 Известный(по авт,св.407838) формула изобретения Составитель Н. ЦеликоваРедактор М. Товтин Техред И. Верес Корректор Л. ПатайЗа к аз 4581/24 Тираж 455 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий13035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к цветной металлургии и может быть использовано в производстве электрокорунда. Цель изобретения - повышение качества электрокорунда.Пример. 100 кг глинозема марки ГЭБ,Г или Ги окись магния в различных количествах загружают в электродуговую печь мощностью 300 кВА и проводят плавку в течение 50 мин....

Номер патента: 1307578

Опубликовано: 30.04.1987

Авторы: Гришанов, Кочнев, Шароватов

МПК: H03K 19/16

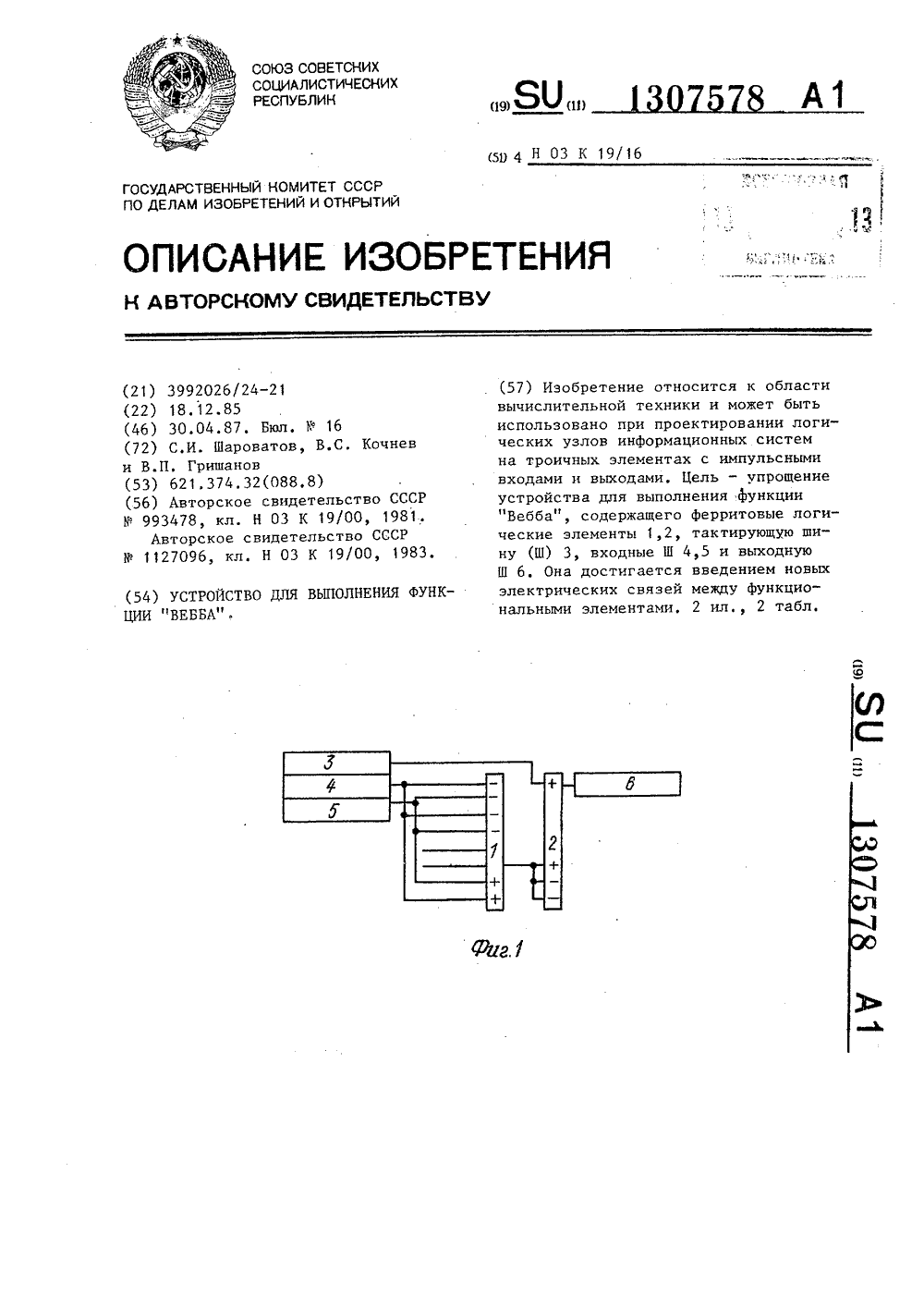

Метки: вебба, выполнения, функции

...1, вторые отрицательный суммирующий25 и положительный вычитающий входы которого соединены с шиной 5. Шины 3 и 6 соединены соответственно с положительным суммирующим входом и выходом элемента 2, первый, второй отрицательные вычитающие и положительный вычитающий входы которого соединены с выходом элемента 1, третий, четвертый отрицательные суммирующие входы которого соединены соответственно с шинами 4 и 5. 35Устройство для выполнения функции "Вебба" выполнено на двух ферритовых логических элементах, каждый из которых выполняет троичные операции, описываемые табл,1. - 40 Система тактового питания. устройства - трехфазная. Тактовым импульсом первой фазы поступают положительные и отрицательные импульсы на шины 4 и 5, а также поступают...

Номер патента: 1307571

Опубликовано: 30.04.1987

Авторы: Гришанов, Кочнев, Шароватов

МПК: H03K 17/00

Метки: каналов, переключатель

...Точка над (под) осью абс цисс на диаграммах 2434 соответствует записи ицф(1 м)1 сии по срОм (то)Очу) Вхо.лу троичцого лгичсского элемента, т. с.срема гничцдццс первого (второ 0) ферритоого ццформдци(ццюго серде цика люОой цдры,;1 по;ярцость ыходцоО имцуль.са црц считывании с троичногс логическг э,(схСЕТд опрслслястся разницей точек цд.с и гкд осью абсцисс: если количество точек Едл осьо абсцисс сольшс (чсцыпс), чсм под осью абсцисс, - импульс положи.гслыой (отрицдтслыой) цолярц сти, если их м)гичсст)5(ди(дкво (или ооб(це их :(сг), - импульс Огсутсг)ус(,307571 0 Переключате татора (элемен гера (элементы его работой. Пр ложительной по ментах 1 О и 11 гера. состоит из коммутроичного тригторый управляет ии импульса новину 13...

Номер патента: 1288611

Опубликовано: 07.02.1987

Авторы: Бадинтер, Гришанов, Чернов

МПК: G01R 17/10

Метки: измеритель, сопротивления

...нуль-органа 3, второй выводкоторого соединен с клеммой 13 делителя напряжения. Резистор-датчикподключается между клеммами 9 и 10.Устройство работает следующимобразом. 40После подключения резистора-датчика 6 с сопротивлением К зависимыйхисточник 5 изменением тока 1 своеговыхода создает на резисторе-мере 4падение напряжения1 К=Е, (1)где К - сопротивление резисторамеры 4,в результате чего на входе зависимого источника устанавливается ток50д 1 = 0(2)Почти одновременно нуль-орган 3,управляя делителем 2 напряжения, устанавливает нулевой ток на своемвходе и реализует равенствоцЕ=1 К (3)где р - координата шкалы.После подстановки выражения (1)в выражение (3), а именно,1 К = 1 В (4) и сокращеция множителя 1 в выражения (4) получим, что искомое...

Номер патента: 1288610

Опубликовано: 07.02.1987

Авторы: Бадинтер, Гришанов, Чернов, Чернова

МПК: G01R 17/10

Метки: измеритель, отклонения, относительного, сопротивления

...делитель 2напряжения, нуль-орган 3, резистормеру 4, зависимый источник 5; резистор-датчик б, клеммы 7-13, при этомк клеммам 11-13 подключен делитель 2напряжения, к клемме 7 подключеныпервые выводы входа и выхода зависимого источника 5 и первый вывод резистора-меры 4, к клемме 8 подключенывторой вывод резистора-меры, первый 25вывод источника 1 питания, второйвывод делителя напряжения, к клемме9 подключены второй вывод источникапитания, первый вывод делителя напряжения, второй вывод входа зависимогоисточника, к клемме 10 подключенывторой вывод выхода зависимого источника, первый вывод нуль-органа 3,второй вывод которого соединен склеммой 13 делителя напряжения. Ре 35зистор-датчик подключается междуклеммами 9 и 10.Устройство работает...

Номер патента: 1276795

Опубликовано: 15.12.1986

Авторы: Валентинов, Векслер, Гришанов, Казаков

МПК: E21B 35/00, E21B 7/04

Метки: глубине, заданной, поиска, скважины, ствола

...более жесткую компоновку бурового инструмента. Если в дополнительном стволе получают новую информацию (усиление или появление аномального поля), то в том же направлении, но с еще меньшим зенитным искривлением осуществляют зарезку другого дополнительного ствола. Эти операции повторяют до получения необходимого сближения стволов.На фиг. 1 показано взаимное положение поисковой и искомой скважин,вид в плане; на фиг. 2 - положение скважин в профильной плоскости,Способ наведения скважин осуществляют в следуюгцей последовательности.По инклинометрическим данным искомой скважины 1 (например, аварийной) определяют область 3, представляющую собой эллипс вероятного положения ее ствола 2 на выбранной глубине. Затем если позволяют условия (на...

Номер патента: 1266812

Опубликовано: 30.10.1986

Авторы: Гришанов, Стародубцев

МПК: B65G 47/02

Метки: длинномерных, загрузки, перемещения

...изделий 2 и многоярусную подвеску 3, установленную на перемещаемой вертикальной подъемно-опускной секции 4 подвесного толкающего конвейера. Механизмподачи выполнен в виде двух неподвижных штанг 5 и двух подвижных штанг 6, шарнирно связанных тремя взаимно параллельными кривошипами 7, один из которых связан с приводом 8.Штанги 5 и 6 содержат ячейки 9 для изделий 2. Каждая из ближайщих к подвеске 3 ячеек 9 в неподвижных штангах 5 размещена соосно с ячейками в многоярусной подвеске 3, вне зоны действия подвижных штанг 6, ниже уровня других ячеек 9, соединена с предыдущей ячейкой 9 наклонным участком 10 неподвижной штанги 5, расположенным в зоне действия подвижной штанги 6, и снабжена датчиком 11 управления подачей изделий 2. Подвеска 3 на...

Номер патента: 1262542

Опубликовано: 07.10.1986

Авторы: Гришанов, Мишин, Цибулькин, Цуриков

МПК: G06K 9/00

Метки: голограммы, записи, фазово-корректирующей

...гологра 2фического поля опорной и эталоннойволны и последующей коррекции фазовых искажений считывающей волны,Светоделитель ч служит для разделения пучка света на две волны: эталонную (объектную) и опорную. Оптический квантовый усилитель 5 служитдля повышения энергии пучка света(интенсивности) до уровня, обеспечивающего экспозицию на линейномучастке экспозиционной характеристики регистрирующей среды. Блок 6 обращения волнового фронта, выполненныйвиде зеркала, служит для преФобразования фронта волны опорногопучка в комплексно-сопряженный, т.е.в волну с обращенным волновым фронтом относительно падающего на негоизлучения. Фильтр 8 низких пространственных частот исключает амплитудные погрешности (шумы), полученныеволной при прохождении...

Номер патента: 1244410

Опубликовано: 15.07.1986

Авторы: Гришанов, Кабыш

МПК: F16D 3/72

Метки: муфта

...кольцо 13,Полумуфта 2 центрируется за счет кон- ЗОтактирования ее конической поверхности А сконической поверхностью В диска 10. Кроме того, на наружном торце полумуфты 2выполнена коническая расточка для улавливания вала сердечника 14 тележки 5. Сердечник 14 имеет с двух сторон концы валов 4, опирающиеся на подшипники скольжения тележки. Узел 16 перемотки имеетшпиндели 17 с муфтами 18. На сердечнике 14 намотан рулон пленки, которая проходит через датчик 19 автоматической коррекции. Исполнительный гидроцилиндр 20коррекции связан с узлом перемотки посредством штока. Механизация установки соединяемых валов осуществляется посредством пневмоцилиндров 21,Сердечник 14 с рулоном пленки устанавливается между двумя соосно расположенными...

Номер патента: 1215053

Опубликовано: 28.02.1986

Авторы: Борисов, Гришанов, Казаков, Никитин

МПК: G01R 25/04, H03L 7/00

Метки: фазовращатель

...необходимо выдержать равенство1 =61где Г,- частота трехфазного выходного напряженияА,В,сРавенство (1) удовлетворяется путем выбора соответствующей частоты кварцевого генератора ф и числа разрядов счетчика 2.Счетчик 4 содержит 3 разряда, а выходы 2 и 3 разрядов соединены с входами элемента И 6.053 4импульсов от генератора на суммирующий вход счетчика 9. После этогочерез элемент 13 (2 ИЛИ) импульспоступает на вход со счетчика 9,устанавливая второй канал формирования в исходное состояние. Таким образом, между напряжениями УдиА,в,с,У д в с создается заданная разность.фаз.Выведем формулу для определенияразности фаз между напряжениями11 д,в,с, и Пд,в,с , Количество импульсов И, поступающих на вход счетчика 7, к моменту полного...

Номер патента: 1214534

Опубликовано: 28.02.1986

Авторы: Будик, Гришанов, Кирьянов

МПК: B65B 35/26

Метки: выдачи, поштучной, предметов, цилиндрических

...состоит из установленного на вертикальном приводном валу 1 барабана, выполненного в виде верхнего 2 и нижнего 3 дисков, скрепленных стяжками 4, жестко связанного с барабаном опорного диска 5 и установленного между барабаном и опорным диском отсекателя (упора) 6. При этом расстояние между барабаном и опорным диском равно высоте предмета.Верхний и нижний диски барабана имеют соосные отверстия, которые с установленными по их периметру стяжками образуют гнезда для уста-. новки в них предметов 7. Из-за установки разных по высоте предметов расстояние между барабаном и опорным циском регулируется прокладками 8. В опорном диске между гнездами для Предметов выполнены допопнительные провальные окна, центры которых расположены на одной...

Номер патента: 1198271

Опубликовано: 15.12.1985

Авторы: Гришанов, Стародубцев, Эппель

МПК: F15B 15/06, F15B 15/26

Метки: исполнительный, привод

...рычаги 12 и 13 соединены между собой пружинной растяжкой24, на плечах 22 и 23 имеют трапецеидальные пазы 25 и 26, а на плечах 20 и 21 - регулируемые упоры27 и 28. На корпусе 1 установленыштифты 29 и 30, ограничивающие поворот рычагов 12 и 13,Исполнительный привод работаетследующим образом.В исходном положении (Фиг. 1)поршни 3 находятся в крайнем левомположении, клиновой фиксатор 9отклонен вправо и контактирует свнешней поверхностью диска. Нижнейчастью фиксатор 9 контактирует супором 27 и не касается упора 28, таккак поворот рычага 13 против часовой стрелки ограничен штифтом 30.50 55:ет с упором 28 и не касается упора 5 1 О 15 20 25 30 35 При перемещении поршней 3 вправо рейка 4 поворачивает зубчатое колесо 5 и диск 7 по часовой стрелке....

Номер патента: 1190209

Опубликовано: 07.11.1985

Авторы: Гришанов, Котляров, Паралюх

МПК: G01K 7/32

Метки: термометр, цифровой

...частоты и представляет собой, например, Р-триггер, к Э - входу которого подключен выход термопреобразователя, а к тактовому входу ( С-входу ) - выход генератора 14. Применение тактирующего устройства исключает передачу в регистры состояния счетчиков 5- в момент пробега по ним единицы переноса, Схема больше-меньше 22 представляет собой обычную схему сравнения. Все элементы цифрового термометра могут быть выполнены на 2 О основе обычных серийных микросхем. Цифровой термометр работает следующим образом.Импульсы с выхода термопреобразователя поступают на тактирующее устройство, а импульсы с выхода генератора опорной частоты поступают на делители частоты. При установлении старшего разряда основного делителя 16 в "1" замыкается ключ 3, в...

Номер патента: 1158873

Опубликовано: 30.05.1985

Авторы: Брандорф, Гришанов, Губанов, Котляров

МПК: G01K 7/32

Метки: термометр, цифровой

...счетчик 14, вторую схему ИЛИ 15, одновибратор 16, первую схему И 17,третью схему ИЛИ 18, элемент И-НЕ 19,четвертую схему ИЛИ 20, триггер 21,первый инвертор 22, вторую схемуИ 23 третью схему И 24 и второй ннвертор 25,В качестве индикаторного регистра,8 применяется регистр с реверсивнойсистемой индикации,Блок управления содержит триггер26, входы которого являются первыми вторым входами блока управления, иодновибратор 27, подключенный к выходу триггера. При этом выходы триггераи одновибратора являются одновременно первым и вторым выходами блокауправления,Тактирующий блок 2 предназначен для "привязки" импульсов, поступаю" щих от термопреобразователя 1 в лю" бой момент времени, к импульсам опорного генератора, что необходимо для....

Номер патента: 1150052

Опубликовано: 15.04.1985

Авторы: Гришанов, Гришин, Гуничев, Стародубцев

МПК: B21D 43/24

Метки: верхнего, зону, листа, отделения, подачи, пресса, рабочую, стопы

...распушитель 5 выполнен в виде С-образной в плане рамки 6 из магнитонепроницаемого материала, внутри которой на необходимом расстоянии от ее открытого торца 7 закреплены постоянные магниты 8, при этом рамка 6 установлена на траверсе 2 открытой стороной к листу. С-образная рамка 6 содержит упор 9, ограничивающий ее поворот в вертикальной плоскости, и подпружинена относительно оси поворота 10 пружиной кручения 11. На столе 1 размещена стопа 12.Устройство работает следующим образом,С-образные рамки 6 под действием силы тяжести и пружин кручения 11 поворачиваются на осях 10 и фиксируются упорами 9 в наклонном положении. Силовой цилиндр (не показан) опускает вниз траверсу 2 с захватными органами 4 и магнитными распушителями 5. Открытые торцы...

Номер патента: 1140924

Опубликовано: 23.02.1985

Авторы: Гришанов, Панков, Рыбченков, Савич

МПК: B23K 37/06

Метки: односторонним, подводной, сварки, формированием, шва

...выполненные из термо- и 55 влагостойкого материала, экранирующую подкладку выполняют из двух частей и устанавливают в каждую иэ свариваемых труб заподлицо с ее торцом, а пространство между накладками и наружной поверхностьютруб и п"дкладкой и внутренней поверхностью труб герметизируют.Для герметизации применяют термостойкие высоковязкие смазки, например солидол с наполнителями (тальком, графитом, алюминиевым или цинковым порошком). Неметаллические водонепроницаемые накладки препятствуют прямому контакту между зоной термического влияния, а также граничащим с ней теплопроводящим основным металлом и водой. Благодаря этому достигается умеренная скорость охлаждения при подводной сварке мокрым способом и как следствие улучшается...
