Устройство для выполнения функции “вебба

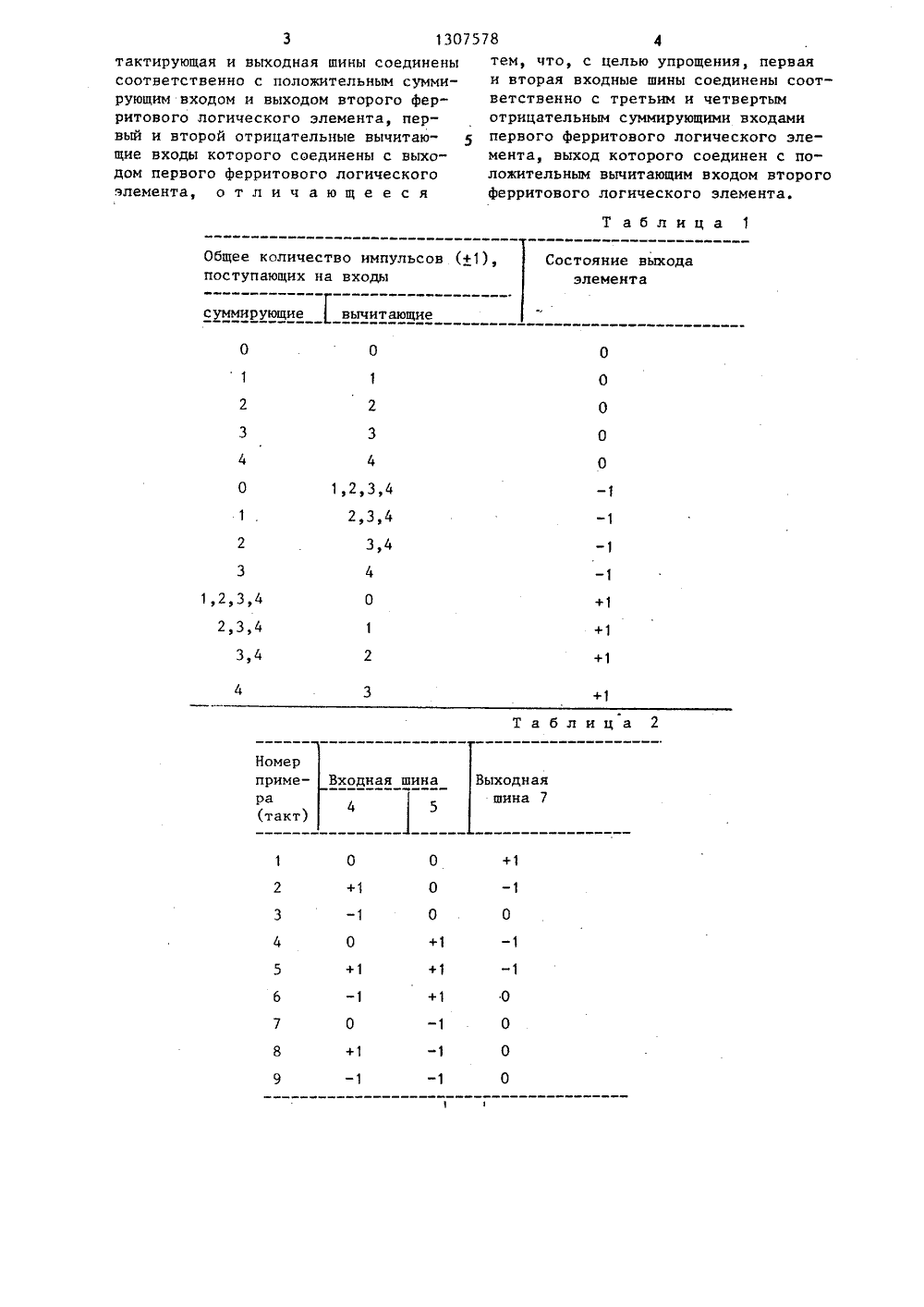

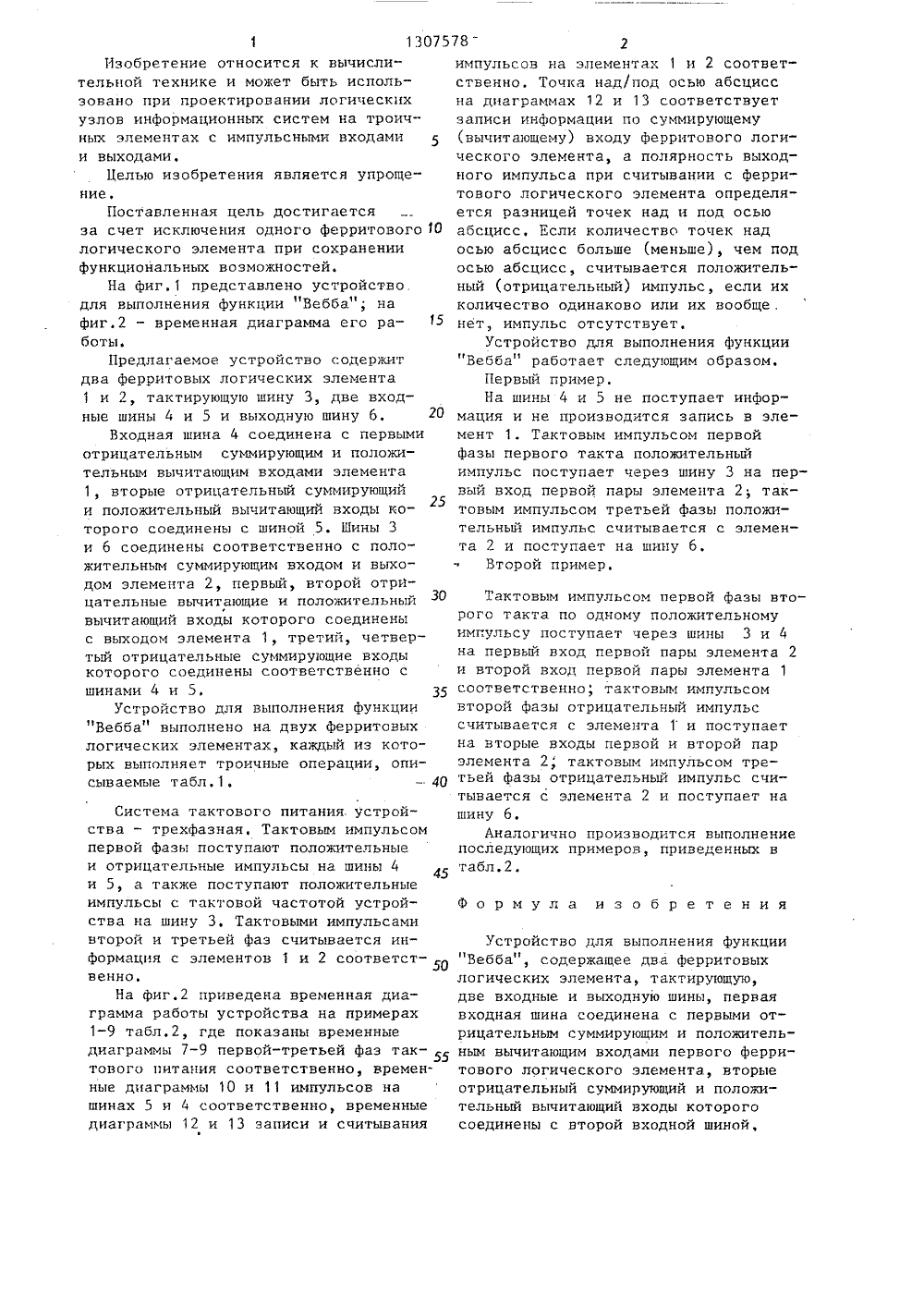

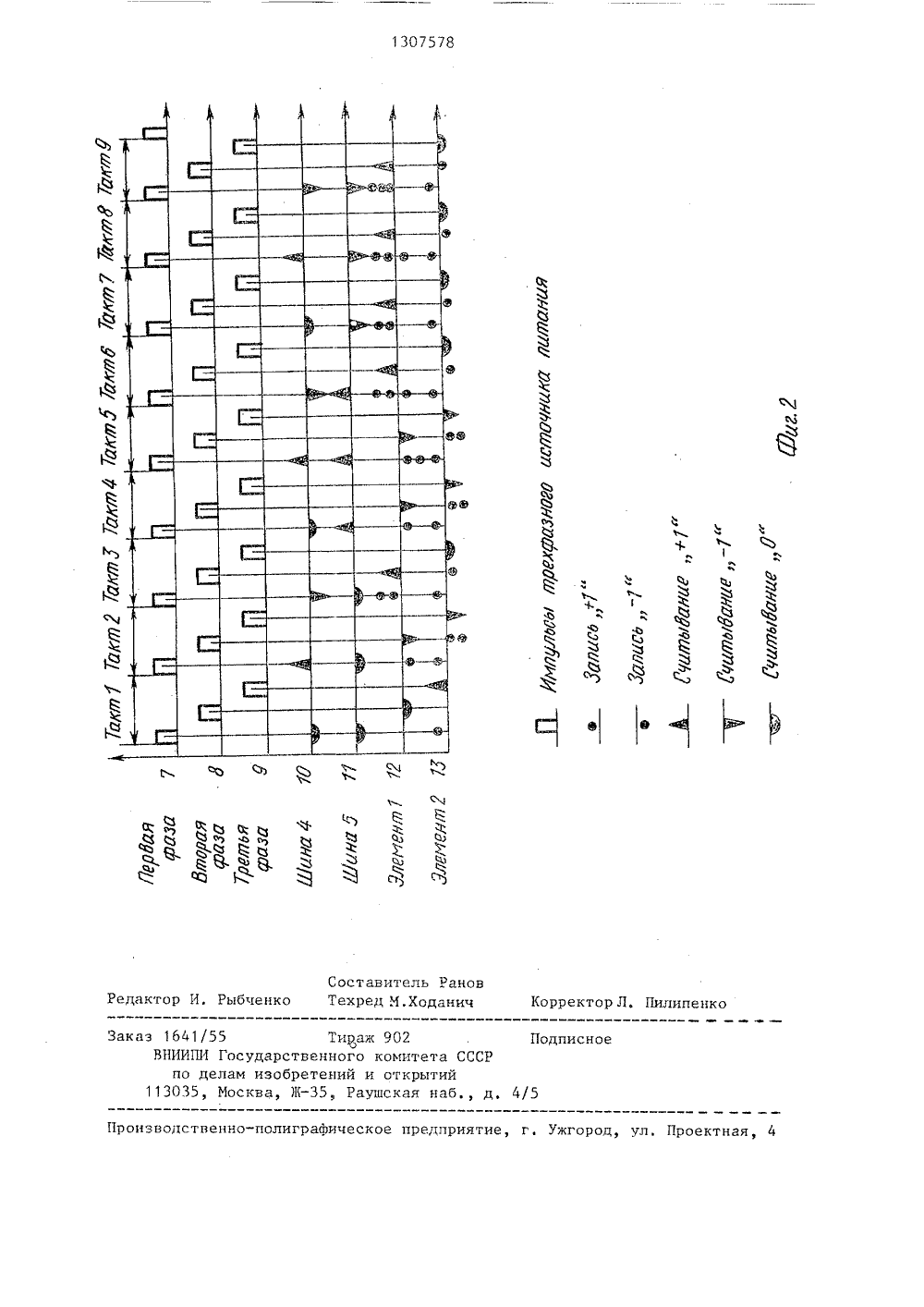

(504 НОЗ К 19 ОПИСАНИЕ ИЗОБРЕТЕНИЯН АВТОРСКОМУ С 8 ИДЕТЕПЬСТВУ юл. Р 16тов, В.С. чне 088,8)видетельст03 К 19/00детельство03 К 19/О о СССР 1981. СССР 1983.ЛЯ ВЫПОЛНЕНИЯ ФУНК(54) УСТРОЙСТВОЦИИ ВЕВВА ГОСУДАРСТВЕННЫЙ НОМИТЕТ ССС ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫ(57) Изобретение относится к областивычислительной техники и может бытьиспользовано при проектировании логических узлов информационных системна троичных элементах с импульснымивходами и выходами. Цель - упрощениеустройства для выполнения Рункции"Вебба", содержащего ферритовые логические элементы 1,2, тактирующую шину (Ш) 3, входные Ш 4,5 и выходнуюШ 6, Она достигается введением новыхэлектрических связей между функциональными элементами. 2 ил 2 табл,1307578 2импульсов ыа элементах 1 и 2 соответственно. Точка над/под осью абсциссна диаграммах 12 и 13 соответствуетзаписи информации по суммирующему(вычитающему) входу ферритового логического элемента, а полярность выходного импульса при считывании с ферритового логического элемента определяется разницей точек над и под осьюабсцисс, Если количество точек надосью абсцисс больше (меньше), чем подосью абсцисс, считывается положительный (отрицательный) импульс, если ихколичество одинаково или их вообще.нет, импульс отсутствует,Устройство для выполнения функции"Вебба" работает следующим образом.Первый пример.На шины 4 и 5 не поступает информация и не производится запись в элемент 1. Тактовым импульсом первойфазы первого такта положительныйимпульс поступает через шину 3 на первый вход первой пары элемента 2; тактовым импульсом третьей фазы положительный импульс считывается с элемента 2 и поступает на шину б.Второй пример,Изобретение относится к вьчислительной технике и может быть использовано при проектировании логическихузлов информационных систем на троичных элементах с импульсными входами и выходами.Целью изобретения является упрощение.Поставленная цель достигается за счет исключения одного ферритового 10 логического элемента при сохранении функциональных возможностей.На фиг.1 представлено устройство. для выполнения функции "Вебба"; на фиг.2 - временная диаграмма его ра боты.Предлагаемое устройство содержит два ферритовых логических элемента 1 и 2, тактирующую шину 3, две входные шины 4 и 5 и выходную шину б. 20Входная шина 4 соединена с первыми отрицательным суммирующим и положительным вычитающим входами элемента 1, вторые отрицательный суммирующий25 и положительный вычитающий входы которого соединены с шиной 5. Шины 3 и 6 соединены соответственно с положительным суммирующим входом и выходом элемента 2, первый, второй отрицательные вычитающие и положительный вычитающий входы которого соединены с выходом элемента 1, третий, четвертый отрицательные суммирующие входы которого соединены соответственно с шинами 4 и 5. 35Устройство для выполнения функции "Вебба" выполнено на двух ферритовых логических элементах, каждый из которых выполняет троичные операции, описываемые табл,1. - 40 Система тактового питания. устройства - трехфазная. Тактовым импульсом первой фазы поступают положительные и отрицательные импульсы на шины 4 и 5, а также поступают положительные импульсы с тактовой частотой устройства на шину 3. Тактовыми импульсами второй и третьей фаз считывается информация с элементов 1 и 2 соответственно.На фиг.2 приведена временная диаграмма работы устройства на примерах 1-9 табл.2, где показаны временные диаграммы 7-9 первой-третьей фаз так 55 тового питания соответственно, временные диаграммы 10 и 11 импульсов на шинах 5 и 4 соответственно, временные диаграммы 12 и 13 записи и считыванияВ Тактовым импульсом первой фазы второго такта по одному положительному имгульсу поступает через шины 3 и на первый вход первой пары элемента 2 и второй вход первой пары элемента 1 соответственно, тактовым импульсом второй фазы отрицательный импульс считывается с элемента 1 и поступает на вторые входы первой и второй пар элемента 2; тактовым импульсом третьей фазы отрицательный импульс считывается с элемента 2 и поступает на шину 6,Аналогично производится выполнение последующих примеров, приведенных в табл.2. Формула изобретения Устройство для выполнения функции "Вебба", содержащее два ферритовых логических элемента, тактирующую, две входные и выходную шины, первая входная шина соединена с первыми отрицательным суммирующим и положительным вьчитающим входами первого ферритового логического элемента, вторые отрицательный суммирующий и положительный вычитающий входы которого соединены с второй входной шиной,1307578 Т аблица 1 Состояние выхода элемента Общее количество импульсов (+1),поступающих на входы 1,2,3,4 2,3,4 3,4 1,2,3,4 2,3,4+1 О тактирующая и выходная шины соединенысоответственно с положительным суммирующим входом и выходом второго ферритового логического элемента, первый и второй отрицательные вычитающие входы которого соединены с выходом первого ферритового логическогоэлемента, о т л и ч а ю щ е е с я суммирующие вычитающие тем, что, с целью упрощения, перваяи вторая входные шины соединены соответственно с третьим и четвертымотрицательным суммирующими входамипервого ферритового логического элемента, выход которого соединен с положительным вычитающим входом второгоферритового логического элемента.1307578 Составитель Ранов дактор И. Рыбченко Техред К,Ходаничтор Л орр липенк сное изводственно-полиграфическое предприяти У ул. Проектная,акаэ 16 й 1/55 Тираж 902 ВНИИПИ Государственного коми по делам изобретений и отк 113035, Москва, Х 1-35, Раушска
