Сигнализатор уровня

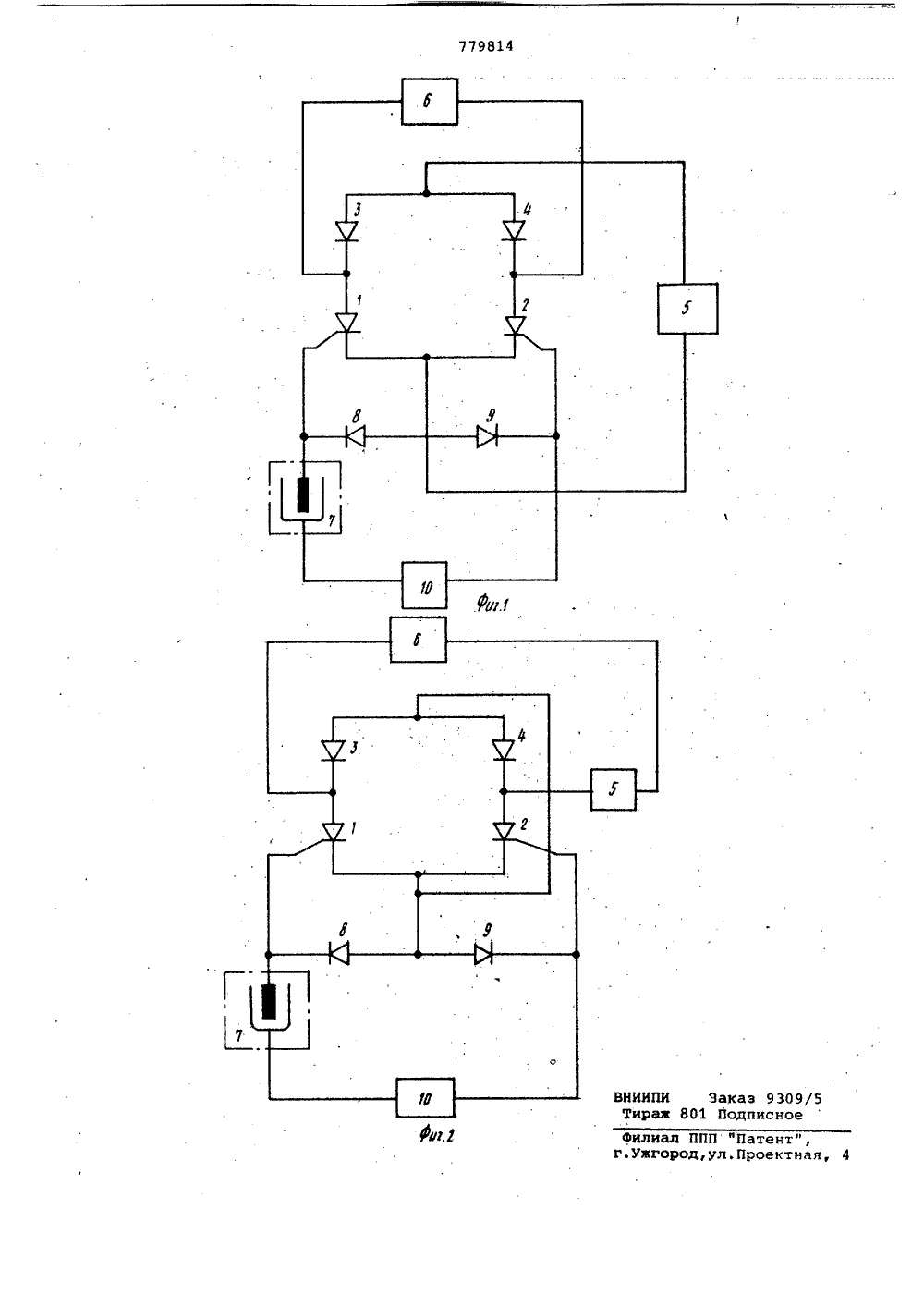

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советскик Социалистических Республик(51)М. Кл.з с присоединением заявки Мо 6 01 Г 23/24 Государственный комитет СССР по дедам изобретений и открытий(088.8) Дата опубликования описания 15.11,80 С. Д. Горбатенко и ф. 3, Розенфельд(71) Заявитель Рязанский завод "Теплоприбор"(54) СИГНАЛИЗАТОР УРОВНЯ 1Изобретенйе относится к области приборостроения, конкретно к приборам контроля уровня, и может быть использовано для сигнализации положения уровня электропроводной жид.кости в сосудах, находящихся под избыточным или атмосферным давлением.Известны свгналиэаторы уровня электропроводных жидкостей; содер-. жащие контактный. датчик и схему обработки сигнала датчика, выполненную на тиристорах Я .Недостаток их заключается в том, что через контактный датчик в про- цессе работы проходит однополярный,. пульсирующийток, что ведет к разру" ,шению датчика в процессе эксплуата-" ции вследствие электрокоррозии,.Наиболее близким к изобретению является. сигнализаторуровня; со- держащий контактный датчик, двавстречно-параллельно включенных ти" ристЬра, управляющие электроды которых соединены с диодами, соединенными между собой катодами, источник переменного тока и нагрузку )2);Недостатком такого сигнализатора является его ограниченный срок службы, которыйопределяется тем,что через электроды датчика проходитоднополярный пульсирующий ток, чторызывает электрокоррозию датчика.Целью изобретения является увели- .5 кение срока службы сигнализатора.Цель достигается тем, что сигнапйзатор уровня снабжен двумя дополнительными диодами, включенными стирристорами по мостовой схеме, в 10 рдну диагональ которой включенанагруэка, а в другую источник переменного тока, и дополнительным источником переменного тока, включенным между контактом датчика и управ- )5 ляющим электродом:одного из тиристоров, при этом аноды тиристорови катоды диодов соединены междуобой, а также тем, что для подключения нагрузки переменного тока ка тоды тиристоров и аноды дополнительных диодов, образующих мост, соедиНены между собой а нагрузка включена последовательно с источником пере"менного тока.25 На фиг.1 изображена схема сигнализатора уровня.для нагрузки постоянного тока; на фиг.2 - то же, длядами 3 и 4 в схему моста, нагрузка5 подключена, к анодам диодов 3 и 4и к катодам тиристоров 1 и 2. Источник питания 6 подключен к точкамЧоединения анода тиристора 1 и ка-,тода диода 3, анода тиристора 2 икатода диода 4. Управляющий электрод тиристора 1 соединен с однимиз электродов датчика 7 и катодомдиода 8, анод диода 8 соединен сточкой соединения катодов тиристоров1 и 2. Управляющий электрод тиристора 2 соединен катодом диода 9 и свторым источником питания переменного тока 10, анод диода 9 соединенс катодами тиристоров 1 и 2, второйвыход источникапитания 10 соединенс вторым электродом датчика 7.Схема работает следующим образом.При отсутствии жидкости на контУблйрУемом уровне цепь между электродами датчика 7 разомкнута и ток отисточника питания 10 не проходит через управляющие переходы тиристоров1 и 2. Тиристоры 1 и 2 закрыты и токчерез нагрузку 5 отсутствует. Призамыкании, контролируемой жидкостьюэлектродов датчика 7 ток от источника питания 10 проходит в один полу"период по цепи: источник питания .10,датчик 7, переход управляющий электрод-катод тиристора 1, диод 9, ис.точник питания 10, во второй полупериод ток проходит по цепи, источник питания 10, переход управляющийэлектрод - катод тиристора 2, диод8, датчик 7, источник питания 10,При этом в каждый из полупериодовоткрываются соответственно тиристоры 1 и 2 и через нагрузку 5 протекаетпульсирующйй постоянный ток от источника питания 6.При работе прибора через электроды датчика протекает переменный ток,что исключает разрушение датчика отэлектрокоррозии. На фиг. 2 изображена схема Сигнализатора для нагрузки переменного тока, Схема работает аналогично описанной выше, но через нагрузку 5 протекает переменный ток.Формула изобретения1, Сигнализатор уровня, содержащий контактный датчик, два встречф но-параллельно включенных тиристора,управляющие электроды которых соединены с диодами, соединенными между собой катодами, источник переменного тока и нагрузку, о т л и ч а-33 ю щ и й с я тем, что, с целью увеличения Срока службы, он снабжен двумя дополнительными диодами, вклю-.ченными с тиристорами по мостовойсхеме, в одну диагональ которой ;щ включена нагрузка, а в другую источник.переменного тока, и дополнительным источником переменного тока, включенным между контактом датчика и управляющим электродом од-ного из тиристоров, при этом анодытиристоров и диодов соединены междусобой.12. Сйгнализатор по п.1, о т л ич а ю щ и й с я тем, что для подключения нагрузки переменного тока ка 3 ц тоды тиристоров и аноды дополни-.тельных диодов, образующих мост,со-.единены между собой, а нагрузкавключена последовательно с источникомпеременного тока.35Источники информации,принятые во внимание при экспертизе.1. Патент США Р 3206615,кл. 307-88.5, 1965.402. Авторское свидетельство СССРР 605103, кл,О 01 Г 23/ОО, 1976779814 и Заказ 9309/51 Подписное филиал ППП "Патент",
