Гельфанд

Номер патента: 1300039

Опубликовано: 30.03.1987

Авторы: Ведерников, Гельфанд, Звенецковский, Кулаченков, Торчинский, Чистяков, Юраго

МПК: C21D 1/40, C21D 9/62

Метки: нагрева, протяжных, токоподводящее, электроконтактного

...замыкание 1 О цепи, когда напряжение станет вышезаданного. Такой ключ может быть выполнен по представленной на чертеже схеме и состоять из двух тиристоров. Управляющие цепи тнристоров соединены симметричным диодом-стабилитроном 9.Для пропускания в нагреваемый материал 10 большего тока контактныеустройства могут быть включены параллельно.Устройство работает следующим образом.В условиях, когда контакт междуроликовыми контактами 5 и нагреваемым металлом 10 не нарушается, токи, питающие опнозитные пары кон. тактов, одинаковы, а тиристоры 8 узла 3 дугогашения выключены, так какразность потенциалов на его зажимахнедостаточна для пробоя стабнлитронов 9.Прн наличии у нагреваемого металла (проволоки) повышенной кривизныпроисходит отрыв...

Номер патента: 1294595

Опубликовано: 07.03.1987

Авторы: Антипов, Гельфанд, Зорин, Иванченко, Ципенюк

МПК: B25B 21/02

Метки: гайковерт, ударный

...центробежные грузы(не показаны) и муФту предельногомомента в виде шариков 12. 35 Шарики 12 размещены в радиальных отверстиях 4 приводного вала 2 и взаимодействующих с образующими дУговых канавок 9, нажимной элемент 13 - в 4 О центральном отверстии 3 приводного вала 2 и поднружинен к шарикам 12 пружиной 14. Число радиальных отверстий 4 и шариков 12 выбрано, по крайней мере, равным двум, ачисло дуго вых канавок 9 кратно числу шариков 12. Ведомая часТь 10 ударника отжимается от шпинделя-наковальни 5 пружиной 15.Ударный гайковерт. работает следу О ющим образом.После включения двигателя гайковерта (не показан) начинает вращаться приводной вал 2 и шарики 12. Усилие пружины 15 через нажимной эле мент 13 и шарики 12 передается на образующие...

Номер патента: 1291080

Опубликовано: 23.02.1987

Авторы: Гельфанд, Глушков, Зевакин, Канцуров

МПК: A01G 25/09, A01G 25/16

Метки: реле, тепловое

...занятом пшеницей, для которой оптимальная температура воздуха +20 С, и поэтому соленоиды 1 и 2 подкличены к штепсельным розеткам 39 и 42 с знаками 20, 22, 24, 26, 28 и 30 . Все пробковые краны 3 (фиг,7) условно изображены в йоложе. нии "Закрыто" Провод 36 и 20 шт, проводов 38 и 41 закреплены на обру- че 14 хомутами 44 и под нижним.- концом теплового реле собраны в жгут 45, которым оно вместе с воздушным шаром 8 закреплено на ближайший к трактору-движителю промежуточной опорной тележке мелкодисперсной оросительной установки, а в пролете мея- ду промежуточной опорной тележкой и ведущей тележкой, прицепленной к трактору-движителю, на которой установлен блок пневмоцилиндров 5, жгут 45 проложен по водопроводящему трубопровдду...

Номер патента: 1288537

Опубликовано: 07.02.1987

Авторы: Гельфанд, Дыханов, Каганов, Розинова, Шанина

МПК: A61B 10/00, G01N 33/48

Метки: бронхов, дискинезии, синдрома, цилиарной

...полостные образования в области верхней доли. При бронхоскопии выявлен двусторонний гнойный эндобронхит,При исследовании предлагаемым способом выявлены следующие нарушения функционального состояния мерцательного эпителия слизистой бронхов: клетки мерцательного эпителия контрольного препарата значительно мацерированы, большая часть их лишена ресничек или имеет неподвижные реснички, незначительная часть имеет подвижные реснички. В пермеаболизированном и реактивированном АТФ препарагах обнаружено также небольшое количество клеток с подвижными ресничками.Ребенку назначают курс антибиотикотерапии, Проводят шесть бронхоскопических санаций. Состояние больной" улучшилось. Активность эндобронхиальных изменений уменьшалась. При повторном...

Номер патента: 1285341

Опубликовано: 23.01.1987

Авторы: Гельфанд, Шапиро

МПК: G01N 3/10

Метки: испытания, конструкций, стенд, строительных

...для чего парные тяги 3 прикрепляют к балкам 1 и 2, пропуская стяжные болты 6 через соответствующие отверстия 16.После этого приподнимают гидроцилиндром 3 распределительную балку 2 с прикрепленными к ней тягами 3. Затем испытываемую конструкцию 17 заводят сбоку между тягами 3, устанавливают и закрепляют ее на опорной балке 1. Далее гидроцилиндром 13 распределительную балку 2 опускают на конструкцию 1 и закрепляют на ней.Испытание конструкции на простое нагружение,На фиг. 2 представлена диаграмма испытания конструкции с осями координат: осевая сила Р - сдвигающая сила Т, Точка М соответствует последнему этапу нагружения, луч А соответствует простому нагружению. Гидроцилиндры 8-11 и 2-15 устанавливают в заданное положение путем поворота...

Номер патента: 1285091

Опубликовано: 23.01.1987

Авторы: Гельфанд, Жуков, Коротков, Уткин

МПК: D21B 1/12

Метки: древесно-волокнистой, массы

...теплообменника 16 в бункер 1 на 20пропитку щепы для снижения затратна размол, линию 19 для отвода воздуха, нагретого в теплообменнике 16,и его подачи на сушку древесно-волокнистой массы, аппарат 20 для сушкидревесно-волокнистой массы (в данномслучае труба-сушилка), секторные затворы 21 иа линиях отвода древесноволокнистой массы; вентилятор 22 дляподачи воздуха в теплообменник 16(дЛя нагрева его за счет конденсациипара) и трубу-сушилку 20, циклонныйсепаратор 23 для отделения подсушенной древесно-волокнистой массы ототработанного сушильного агента, теплоизолированную камеру 24 или теплоконтейнер.Последний представляет собой хорошо теплоизолированную емкость, рассчитанную на 2-48-часовую выработку 40продукции, и выполняет роль реактора,в...

Номер патента: 1274733

Опубликовано: 07.12.1986

Авторы: Арбитан, Беленко, Гельфанд, Забуженко, Пинчукова

МПК: B01D 39/08

Метки: фильтрующего

...очищается (регенерируется) ввиду более гладкой поверхности.П р и м е р 1. Фильтрующий элемент формируют на ткацких станках АТ или СТБ из полипропиленовой пряжи и подвергают термопрессованию на гидромерейном прессе.Готовая фильтровальная ткань имеет следующую структуру.Состав сырья: основа и уток из полипропиленовой пряжи 50 текс х 2 33 2(20/2), 300 кр/м. Число нитей на10 см: Основа 170; уток 98.Толщина ткани, мм:До термопрессования 1,34После термопрессования 1, 10Поверхностная плотность 1 м (масса 1 м ), г, 309; переплетение полотняное, размер ячейки 0,68 мм.П р и м е р 2, Фильтрующий элементформируют на. ткацких станках АТ илиСТБ из мононити капроновой и подвергают термопрессованию на гидромерейном прессе.Готовая фильтровальная...

Номер патента: 1269181

Опубликовано: 07.11.1986

Авторы: Гельфанд, Копанев

МПК: G09G 3/28

Метки: информации, отображения

...второго счетчика 1 О поступают сигналы записи, в результате чего на выходе первого регистра 16 формируется полный столбец подсвета всего первого вертикального электрода газоразрядного матричного индикатора 7, который через второй блок 6 ключей поступает на все ее горизонтальные электроды.Синхронно импульсы со второго выхода делителя 2 частоты поступают на вход первого счетчика 3, импульсы сканирования с выхода которого через первые дешифратор 4 и блок 5 ключей поступают на вертикальные электроды газоразрядного матричного индикатора 7, обеспечивая тем самым поджиг первого, второго, третьего и т. д. вертикальных электродов в соответствии с кодами их подсвета, поступающими на горизонтальные электроды. Далее процесс регенерации...

Номер патента: 1260364

Опубликовано: 30.09.1986

Авторы: Галышева, Гельфанд

МПК: C05F 3/00

Метки: обезвоживания, помета, птичьего

...кг/м -ч. Удельный расход кислоты 1,08%; влажностьобезвоженного ПП 65%.П р и м е р 5. 25 г ПП влажностью 80% в условиях примера 2 обрабатывали аналогично примеру 3, новместо 2 мл 2%-ной фосфорной кислоты добавляли 0,5 мл перекиси водо-,рода концентрацией 185 г/л. Удель- , 45ная производительность составила52 кг/м ч. Влажность обезвоженногогПП 63%,Опыт повторили при расходе перекиси водорода 1 мл, при этом удельная производительность составила58,4 кг/м ч, влажность обезвоженного ПП 627.П р и м е р 6. Процесс осуществляли аналогично примеру 2, однако 55навеску ПП суспендировали не в водопроводной воде, а в фильтрате, полученном по примеру 2, который перед смешением с навеской лодкислили до рН 6 . Удельная производительность фильтрации 4...

Номер патента: 1259333

Опубликовано: 23.09.1986

Авторы: Гельфанд, Копанев

МПК: G09G 3/28

Метки: информации, отображения

...адреса, поступающему на второй вход второго регистра 17 с четвертого 26 входа устройства, и с его выхода поступает на четвертый вход первого коммутатора 13, на третий вход которого с третьего 25 входа устройстван 11поступает сигнал Запись, запрещающий прохождение на второй (адресный) вход блока 14 памяти кода адреса воспроизведения с первого и втоПри необходимости отображения на экране адресных меток записи (т.е. состояния второго регистра 17) указывающих в какое место экрана осуществляется запись символа, что необходимо при редактировании инфор мации, на шестой 28 вход устройства поступает сигнал высокого уровня, который поступает на третий вход элемента НЕ20, открывая его, Одновременно сигнал с.шестого 28 вхо да устройства...

Номер патента: 1255439

Опубликовано: 07.09.1986

Авторы: Владимирский, Гельфанд, Коротков, Укконен

МПК: B27N 3/28

Метки: аппарат, древесного, загрузки, сырья

...расположенный в зоне сжатия узла формирования, имеет приводную обойму 10 (фиг. 2) с внутренней расточкой под конус со стороны выхода древесного материала. Консольная часть шнека выполнена в виде головки 11.Устройство работает следующим образом.Исходное древесное сырье поступает в загрузочный штуцер 2, далее под воздействием вращающегося шнека 3 сырье транспортируется в узел 4 формирования, одновременно уплотняясь. Г 1 о мере того, как давление сырья в зоне 5 сжатия достигнет величины, близкой к предельной для шнековых устройств, автоматически включается привод посредством гидроцилиндра 8 таким образом, что корпус 1 вместе со шнеком 3 движется в зону 5 сжатия узла 4 формирования, при этом внутренняя конусная часть 9 дополнительно сжимает...

Номер патента: 1252860

Опубликовано: 23.08.1986

Авторы: Гельфанд, Перельман

МПК: H02H 3/40

Метки: защиты, релейной, цифровой

...входного сигнала, а на выходе интегратора 13 - косинусная составляющая. Таким образом, в начале каждого полу- периода в предложенном устройстве 35 вьщеляются и хранятся в течение 3,33 мс ортогональные составляющие, причем в четные полупериоды синусная составляющая вьщеляется и.хранится на выходе интегратора 10, а ко синусная составляющая - на выходе интегратора 12, Аналогично в нечет- . ные полупериоды синусная составляющая вьщеляется и хранится на выходе интегратора 11, а косинусная состав ляющая - на выходе интегратора 13, С помощью двух пар попеременно . работающих ключей 24, 25 и 26, 27(фиг. 1) указанные ортогональные составляющие подводятся к входам мультиплексора 3.По команде от блока 8 тактовых импульсов один раз в полупериод...

Номер патента: 1245540

Опубликовано: 23.07.1986

Авторы: Гельфанд, Генделевич, Мелик-Тангиев

МПК: B66C 1/42

Метки: грузов, длинномерных, захвата

...из -образной рамы 1, боковые участки которой выполнены параллельными, а центральный участок - криволинейной формы, причем средняя часть его выполнена по радиусу, соответствующему радиусу поднимаемого аппарата 2. На концах рамы 1 установлены контргрузы 3, позволяющие удерживать устройство в горизонтальном положении в процессе подъема груза.На параллельных прямых участках рамы 1 соосно закреплены приспособления 4 для навешивания на крюк грузоподъемной машины и соединения с грузом, каждое из которых включает в себя скобу 5, в средней части которой установлена ось 6, один конец которой прикреплен к раме 1, а другой - к скобе 5. Через приспособления 4 пропущены грузовые стропы 7, соединяющие крюки 8 кранов с цапфами 9 аппарата 2, а к...

Номер патента: 1244080

Опубликовано: 15.07.1986

Автор: Гельфанд

МПК: B66C 23/34

Метки: конструкций, крановых, монтажа

...положение; на Фиг.3схема закрепления монтажной балкина монтируемом кране,15 20 25 30 35 40 45 50 55 ности поворота - шарнирное устройство, 15, установленное на подкраноьом пути 16.Шарнирное устройство 15 состоит иэ неподвижной 17 и подвижной 18 частей, Неподвижная часть 17 :закреплена на подкрановой балке. Подвижная часть 18 представляет плоскость с боковым ограничителем 19. Фиксация подвижной части 18 в наклонном положении обеспечивается двумя пружинами 20 , установленными по краям шарнирного устройства. Нижний конец мостового крана Фиксируйт упором 21, В состав устройства входят также грузовые тележки 22 и 23эксплуатационных кранов 24 и 25 и упор 26.Устройство работает следующим образом.Монтируемый мостовой кран 1 закрепляют на...

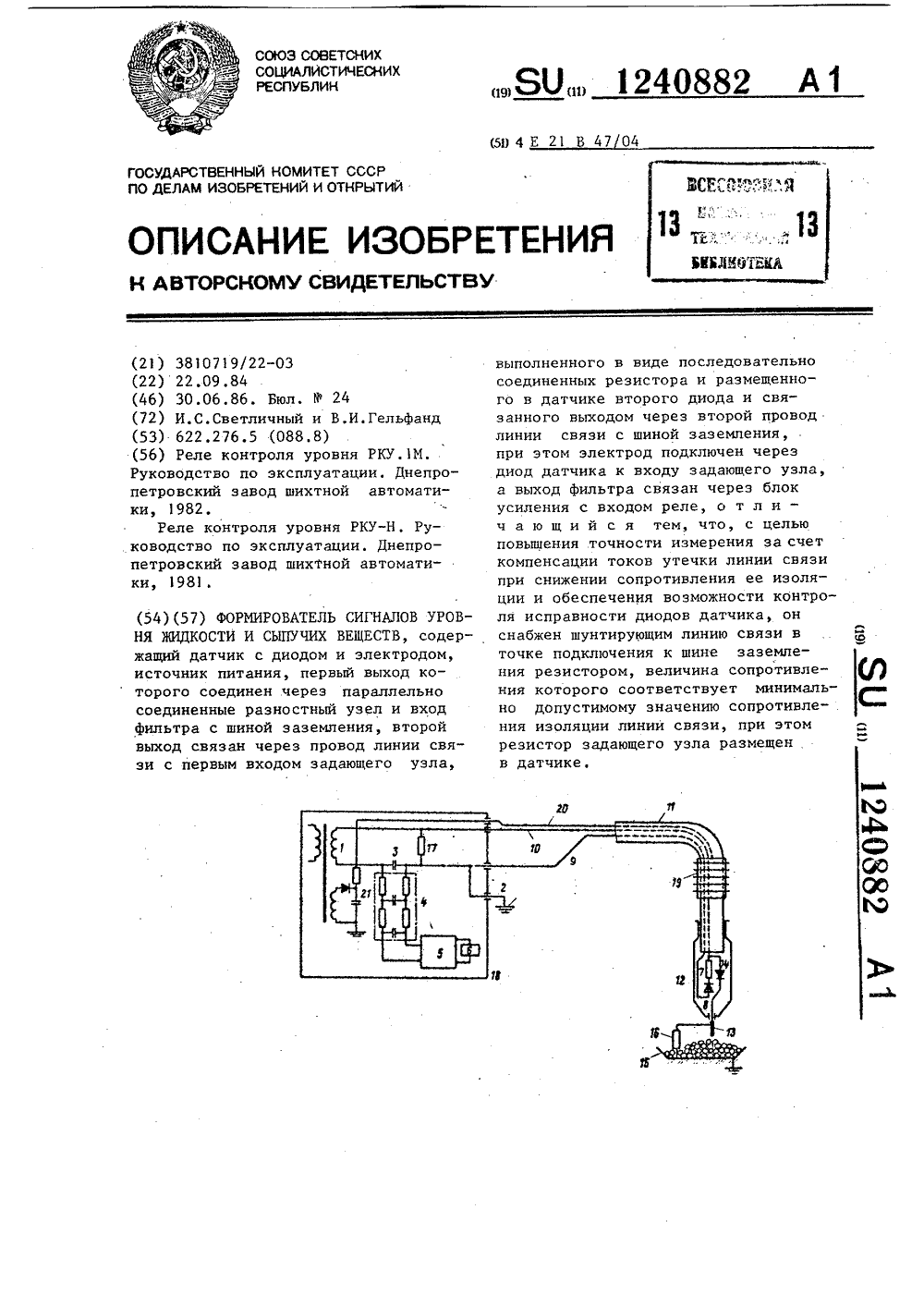

Номер патента: 1240882

Опубликовано: 30.06.1986

Авторы: Гельфанд, Светличный

МПК: E21B 47/04

Метки: веществ, жидкости, сигналов, сыпучих, уровня, формирователь

...содержит источник 1питания, представляющий собой вторичную обмотку трансформатора промышленной частоты, один вывод которого подключен к шине 2 заземлениячерез параллельно соединенные разностный узел 3 и вход КС-фильтра 4,выход которого соединен через блок 5 20усиления с нагрузочным реле 6. Задающий узел представляет собой последовательное соединение резистора 7и диода 8 соединенных с проводами9 и 10 линии связи, один из которыхзаземлен, а второй соединен с вторрым выводом источника питания. Работоспособность фильтра не нарушаетсяи при параллельном включении разностного узла 3 и фильтра 4 между вторым выводом источника 1 питания ипроводом 10 линии связи. Для проводов линии связи используются жилыкабеля 11.Резистор 7 и диод 8...

Номер патента: 1240569

Опубликовано: 30.06.1986

Авторы: Антипов, Вейнблат, Вишневский, Гельфанд, Рабер, Ребрик, Ципенюк

МПК: B25B 21/02

Метки: затяжки, резьбовых, соединений

...эффективным является способ, при котором при затяжке определяют отношение приращений чгла поворота гайки эа каждый последующий удар к приращению эа каждьщ предыдущий удар. Это отношение для упругопластической области составляет,0,7-0,9. Угол поворота гайки изме. ряют, например, с помощью градуированного лимба, установленного. на од-.ну из стягиваемых деталей резьбового .узла, и стрелки, закрепленной на 10 гайке.После установления интервала разброса числа ударов для каждой выборки тарируют (корректируют) энергиюудара применяемого гайковерта таким 1 З образом, чтобы отношение числа ударов, соответствующих нижней границеинтервала разброса для болтов первойвыборки, к числу ударов, соответствующих верхней границе интервала 20 разброса...

Номер патента: 1239316

Опубликовано: 23.06.1986

Авторы: Бреднева, Ветчинкин, Гельфанд, Назаров, Потапенко, Потапов, Юргилевич

МПК: E21C 29/00

Метки: бесцепная, подачи

...надежности работы системы в условиях заштыбовки реечного става.На фиг,1 изображена бесцепная система подачи, вид с торца; на фиг.2 - разрез А - А на фиг.1; на фиг.3 - вид Б на фиг.2.На конвейере 1 установлен реечный став 2. Реечное колесо 3 механизма подачи комбайна находится в зацеплении с цевками (зубьями) 4 реечного става. Направляющая лыжа 5, установленная на корпусе 6 механизма подачи, обхватывает реечный став 2.На торцах корпуса направляющей лыжи, во взаимно перпендикулярных плоскостях (горизонтальной, вертикальной и горизонтальной) выполнены скосы 7 - 9 и 7 - 9, образующие штыбоотводящие отвалы.Нижняя часть направляющей лыжи 5, 2 р обхватывающая реечный став 2, является захватом, удерживающим реечное колесо 3 в зацеплении...

Номер патента: 1237754

Опубликовано: 15.06.1986

Автор: Гельфанд

МПК: E04B 1/38, E04B 1/60, E04B 1/68 ...

Метки: наружных, панелей, соединение, стеновых, стыковое

...изобретения является повыше ние герметичности и универсальности стыковых соединений.На фиг, 1 изображен вертикальный стык наружных стеновых панелей; на 10 фиг. 2 - горизонтальный стык панелей.В. торцах панелей 1, в зазоре 2 между ними посредством анкерных частей 3 закреплены п 4 рольные профили, имеющие. уплотщуеЪьнуювчасть, выполненную в;виде сп енных расположен,ных; под угц ер 4 и 5. Ребра каждого профиля уйруго нэаимодейстнуют своими краями с ребрами противоположного профиля и размещены в зазоре 2 так, что между ними образован декомпрессионный канал 6. Ребра каждо" го профиля имеют треугольную форму н поперечном сечении и различнуюширину, при этом их ширина равна соответственно 1,5 и 2 щиринам зазора между торцами стыкуемых панелей...

Номер патента: 1226356

Опубликовано: 23.04.1986

Авторы: Боград, Ведерников, Гельфанд

МПК: G01R 31/02

Метки: п-фазной, сети, состояния, электрической

...светодиод 9, первый резистор 10, диод 11 и второй резистор 12. Светодиод 9 и первый ре - 5 О зистор 10 зашунтированы стабилитронои 13. Светодиоды 9 связаны оптической связью с соответствующими фотодиодами .14 исполнительного органа б, включенными на входах транзисторных ключей 15 и 16, соединенных последовательно. Входы транзисторных ключей 15 и 16 зашунтированы запоминающими РО -цепями 17, В цепь коллектора транзисторного ключа 16 включена обмоткаисполнительного реле 18,Устройство работает следующим образом.При подключении источника 1 оперативного напряжения к фазным проводамконтролируемой сети 2 по ним течетвыпрямленный ток, замыкающийся черездиоды 3, сигнальный провод 4 и индикаторы 7 выпрямленного оперативноготока. В светодиодах 9...

Номер патента: 1053555

Опубликовано: 23.04.1986

Авторы: Алексеев, Гельфанд, Потапов, Приб, Романов, Сиротин, Шипилов

МПК: E21C 29/14

Метки: конвейер, лавный

...фиг. 1 изображен лавный конвейер; на фиг, 2 - разрез А-А на фиг.1;на фиг. 3 - цевочная рейка с односторонней криволинейной качалкой,поперечное сечение; на фиг. 4 - тоже, с двусторонней криволинейнойкачалкой; на фиг. 5 - то жес треугольной качалкой; на фиг. 6 - видБ на фиг. 3; на фиг, 7 - разрез В-Вна фиг. 4; на фиг.8 - вид Г нафиг.5; на фиг, 9 - направляющая цевочная рейка, вид сбоку,Лавный конвейер включает правьпспривод 1, левый привод 2, правуюконцевую секцию 3, .левую концевуюсекцию 4, линейные секции 5, погрузочный лемех 6, реечный став 7,забой.ную полку 8, желоб кабелеукладчика9, скребковую цепь 10, раму 11 конвейера, на которой установлен кронштейт 12, соединенный через качалку13 обоймой 14 с направляющей рейкой15, имеющей...

Номер патента: 1222488

Опубликовано: 07.04.1986

Авторы: Гельфанд, Голубицкий, Фрумкин

МПК: B23Q 7/00

Метки: крышек, разгрузки, типа, шатунов

...5 10 15 20 25 30 35 40 45 ненным фиксатором 26, установленным в корпусе 27, закрепленном на части 4 плиты, Часть 3 плиты снабжена отверстием 28 и прорезью 29.На портале 21 расположены также выталкиватели 30 и 31, предназначенные для сталкивания деталей 6 и 8 в отводящие транспортеры 32 и 33.Штанги 9 главного транспортера подают детали 6 и 8 на позицию разгрузки. В это время плита, состоящая из двух частей 3 и 4 с установленными на них планками-съемниками 5 и 7, находится в нижнем положении под деталями 6 и 8, причем части 3 и 4 плиты соединены между собой фиксатором 26, находящимся в отверстии 28 части 3 плиты. При подъеме скалок 2 планки-съемники 5 и 7 снимают со штанг 9 главного транспортера детали 6 и 8, которые при подъеме за...

Номер патента: 1182706

Опубликовано: 23.03.1986

Авторы: Гаспарян, Гельфанд, Наркевич

МПК: A61B 6/00

Метки: диагностики, клиренса, нарушений, почек, радионуклидной, раздельного

...и открытий 035, Москва, И, Раушская набд. 4/ илиал 1 ПП "Патент", г. Ужгород, ул, Проектна Изобретение относится к медицине,к способу радионуклидной диагностики нарушений раздельного клиренса почек,Цель изобретения - повышение точ ности и упрощение способа.П р и м е р. Больной Т диагнозрак правой. почки, ТИ,М стадия, Сцелью оценки воэможности правосторонней нефрэктомии без возникновенияв раннем послеоперационном периодепочечной недостаточности проведенодо операЦии исследование раздельного клиренса почек. Для измеренийиспольэовали стандартную гамма-камеру Фо-Гамма 1 Ч настройка на фото"пик-излучения 1 (364 кэ), сЪшириной окна 207, плоскопараллельный коллиматор для энергии до 400 кэвчастота дискретизации 1 кадр/мин,продолжительность...

Номер патента: 1219054

Опубликовано: 23.03.1986

Авторы: Алоев, Арутюнов, Виноградов, Гельфанд, Глазунов, Журавлева

МПК: A61B 10/00

Метки: инфаркта, миокарда, степени, тяжести

...не-,кроза в МВ КФК г-экв;С",. по формуле 25МКЬИИ; ) -МЕ(; - ) 31 - 1-1где 7, - скорость образования массынекроза;К - экспериментально определен- ЗОный нормирующий множитель,учитывающий объем распределения изофермента, его концентрацию в нормальном иинфарцированном миокарде З 5равный 0,00362;1; и 1;., - предыдущий и последующиймоменты забора крови;МЕ - биохимическая мера массынекроза. 40Определено максимальное значение ско.рости и при превьппении максимальногозначения скорости прироста массьРнекроза величины 0,85 МВ КФК г-экв,хч(соответствующей, неосложненному течению болезни) констатируют тяжелоетечение белезни.П р и м е р. Больная 3., 62 г,диагноз: ИБС; острый передне-перего-,родочный, области верхушки левого же Олудочка инфаркт...

Номер патента: 1208227

Опубликовано: 30.01.1986

Авторы: Буцык, Гельфанд, Локшинский, Потапов, Сидоров, Шаев

МПК: E21C 27/00, E21C 29/00, E21C 29/14 ...

Метки: выемочного, комбайна, механизм, подачи

...подачи вращается в одну сторону а при включении муфты 8 через колеса 9 и 10 цепочка звеньев вращается в противоположную сторону. Этим устройством обеспечивается реверсивная работа механизма подачи комбайна вдоль очистного забоя.От зубчатого колеса 10 и насаженного с ним на одном валу колеса 11 получают движение звенья коробки скоростей, а затем и последующие за ними звенья, Так., при включении электромагнитной Фрикционной муфты 12 работает цепочка звеньев 11,12,23- 43 и комбайн перемещается относительно зубчатой рейки 44 вдоль очистного забоя в нужном направлении с одной скоростью. При включении муфты 14 работает цепочка звеньев 11,13,14, 22,23 - 43 и комбайн перемещаетсяпо рейке 44 с другой скоростью. Привключении муфты 18 работает...

Номер патента: 1194331

Опубликовано: 30.11.1985

Авторы: Гельфанд, Журавлев, Зевакин

МПК: A01G 25/09

Метки: дождевальная

...насадками 2, причем пролеты висят на несущих тросах 3, а ееконсоли - на вантах 4, которые закреплены на вершинах опорных рам 5,соединенных растяжкой б. Машина имеет две двухколесные самоходные опоры, каждое колесо 7 с опорной вилкой 8 закреплено на стойке 9, вынесенной за пределы фермы и на консоли парных балок 10 и 11 и способнойвращаться вокруг вертикальной оси вупорном подшипнике 12"и направляющем поди.пинке 13 вместе с колесом 7и его реверсивным приводом 14, закрепленным на этой же стойке и находящемся в зацеплении с колесом 7цепной передачей 15. Для синхронногоповорота колес опоры на 90 на стой 194331 3ки 9 насажены звездочки 16, находящиеся в зацеплении цепной передачей 17 с реверсивным приводом. Дляодновременного подъема...

Номер патента: 1187037

Опубликовано: 23.10.1985

Авторы: Гельфанд, Макаров, Точилин

МПК: G01N 23/00

Метки: прибор, радиоизотопный, релейный

...появления импульса напервом выходе н каждом такте сравнения длительностью Т при входной скорости счета импульсов п 1 раннаРе = Р(2-)п,т - 2-я е )е1 235 где Г(х) ее е --- таблич"1 2ная функция, причем Г(-х) = 1 - Г(х) .Аналогично вероятность появленияимпульса на втором выходе в каждом40 такте сравнения длительностью Т привходной скорости счета импульсов и, оравна Изобретение относится к радиоизотопным релейным приборам (РРП), используемым в автоматизированных .и атоматических системах управления иконтроля технологических процессовн различных отраслях народного хозястна.Цель изобретения - повьшение статистической надежности эа счет возможности уменьшения отношения сигнал/помеха на входе устройства.На фиг. 1 представлена схемапредлагаемого...

Номер патента: 1180386

Опубликовано: 23.09.1985

Авторы: Гельфанд, Каменный

МПК: C13K 1/02

Метки: гидролизата, нейтрализации, растительного, сырья

...4 для подвода гидролизатарасположен в самой нижней части емкости. Поскольку гидролизат вводится в емкость перегретым, в зоне ввода сразу же образуются пузырьки пара и, следовательно, кипение жидкостив этом случае имеет место во всемобъеме аппарата, Кроме того, выделяющийся при кипении жидкости пар выполняет функцию перемешивающего агента, благодаря чему образующиеся принейтрализации кристаллы гипса всевремя находятся во взвешенном состоянии и не выпадают на дно емкости 1,При большом диаметре емкости 1 вводгидролизата целесообразно выполнитьрассредоточенным, т.е. снабдить еенесколькими патрубками для подводагидролизата, что способствует болееравномерному перемешиванию жидкостипо сечению емкости,Патрубок 5 для подвода известковогсмолока...

Номер патента: 1178944

Опубликовано: 15.09.1985

Авторы: Гельфанд, Коневалов, Потапов, Семенов

МПК: F04C 2/344

Метки: гидромашина, пластинчатая

...комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Редактор С. ЛисннаЗаказ 5631/31 Изобретение относится к машиностроению, а именно к пластинчатым гидромашинам.Цель изобретения - повышение надежности работы путем предотвращения самопроизвольного вращения рабочих органов под действием внешней нагрузки.На чертеже изображена пластинчатая гидромашина, продольный разрез.Пластинчатая гидромашина содержит неподвижный профилированный статор 1, охватывающий его ротор 2, состоящий из корпуса 3, крышки 4, подшипникового стакана 5, двух торцовых крышек 6 и 7 и обоймы 8. В радиальных прямоугольных пазах 9 ротора 2 размещены пластинчатые замыкатели 10 с крышками...

Номер патента: 1176406

Опубликовано: 30.08.1985

Авторы: Гельфанд, Дони, Левиуш, Надель, Наумов

МПК: H02H 3/26

Метки: замыкания, защиты, короткого, обратной, последовательности, реле, трехфазной, электроустановки

...относится к электротехнике иможет быль использовано для релейной защиты трехфазной электроустановки.Цель изобретения - повышение надежностифункционирования путем увеличения быстродей ствия,На чертеже изображена структурная схемапредлагаемого реле, .Реле содержит три датчика 1 фаэных токов,датчик 2 тока нулевой последовательности, Облок 3 обратной последовательности, первыйвыпрямитель 4, пороговый блок 5, исполнительный орган 6, три пофазных преобразователя 7тока и второй выпрямитель 8, В пороговомблоке 5 производится вычитание тормозного 15напряжения (от второго выпрямителя) из рабочего напряжения (от первого выпрямителя),Полученная разность рабочего и тормозногонапряжений подается к компаратору, на дру.гой вход которого включено...

Номер патента: 1169993

Опубликовано: 30.07.1985

Авторы: Гельфанд, Каменный

МПК: C13K 1/04

Метки: гидролизатов, известковым, молоком, нейтрализации, растительного, сырья

...5Цель изобретения - получение гидролиэатов непереоьпценных растворимымгипсом.На чертеже схематично изображенаустановка для нейтрализации гидролизатов растительного сырья известковыммолокомУстановка содержит емкость 1 длясмешивания реагирующих сред, расположенную в ней систему труб 2 для 15барботирования воздуха, соединенныхчерез коллектор 3 с воздуходувнымустройством 4, патрубки 5 и 6 дляподвода нейтрализуемого гйдролиэатаи известкового молока и патрубок 7 20отвода нейтрализата,Трубы 2 для барботирования воздуха могут быть выполнены из любогоматериала (не обязательно из металла),а в качестве воздуходувного устройст ва 4 может быть использована воздуходувка или вентилятор.Установка может включать две последовательно соединенных емкости...
