G11C 7/02 — со средствами для устранения паразитических сигналов

Номер патента: 449375

Опубликовано: 05.11.1974

Авторы: Бабенко, Кривич, Ткач

МПК: G11C 7/02

Метки: запоминающее, постоянное

...магнитных стержней, расположенная между пакетом информационных карт и верхним держателем замыкающих ярем и соединенная с этим держателем, а магнитные стержни закреплены в верхнем держателе подвижно.Это позволяет упростить процесс сборки пакета информационных карт и замены одних карт другими.Предложенное устройство изображено на чертеже.Устройство состоит из набора информационных карт 1 с нанесенными на них числовыми шинами 2, имеющих отверстия 3 для магнитопроводов, отверстия 4, с помощью которых заносится информация на карту. Устройство содержит также систему замкнутых магнитопроводов 5, каждый из которых состоит из двух стержней и двух ярем с нанесенными на стержнях сигнальными обмотками 6, верхнего 7 и нижнего 8 держателей ярем,...

Номер патента: 469990

Опубликовано: 05.05.1975

Автор: Крмоян

МПК: G11C 7/02

Метки: накопитель

...накопителя. 11 протекают лишь по обмоткам 2 и 3 трансформатолра 4 и замыкаются ча землю. В етом случае магнитный поток в сердечнике рвнсфор матора 4 отличен от нуля, и сопротивлениеего току заряда 3 с велико, что приводит куменьшению помех на выходе накопителя. Для полезного же сигнала полное сопротивление трансформатора 4 .равно нулю, так как 1 Овыполняется условие 35 где Зс - ток в цепи, обусловленный считанным с накопителя сигналом.Такимобразом, в предложенном накопителе для каждой разрядной схемы испольЗаказ 5277 Ю 34 Изд, М Ъ 1 зован один трехобмоточный трансформаторакоторый является общим как для цепи разрядного тока, так и для цепи полезного ситлнала,Предмет изобретения Накопитель, содержащий выходной транс форматор,...

Номер патента: 479152

Опубликовано: 30.07.1975

Авторы: Кнох, Любчанский

МПК: G11C 7/02

Метки: запоминающее

...с тем при включении ключей 11 токчерез диоды 6 может протекать только в томслучае, если величина выброса напряжения наобмотке (индуктивности) 2 больше, чем напряжение источника питания 5, так как только25 в этом случае диоды 6 могут проводить ток.При этом скорость спада тока оказывается неменьше, чем величина Е/У где Е - -напряжение источника питания 5, У. - индуктивностьобмоток (нагрузки) 2 (вплоть до полного спа 30 да тока), т. е, не зависит от величины резиТираж 648 Подписноеовета Министров СССРоткрытийнаб., д, 4/5 Изд.1677осударственного комитета по делам изобретений и Москва, Ж, Раушская каз 2511/19ЦНИИП Типография, пр. Сапунова5сторов 9, что, естественно, приводит к сокращению времени полного спада тока по сравнению со схемой...

Номер патента: 481936

Опубликовано: 25.08.1975

Автор: Сенаторов

МПК: G11C 7/02

Метки: входной, каскад, считывания, усилителя

..., первичная обмотка кок источнику входного На чертеже представлена схема входного каскада усилителя считывания,Устройство работает следуюшим образомНа вход трансформатора 1 подастся прямоугольный импульсный сигнална крышке которого расположен узкий слабый сигнал, На нагрузке 7 возникает сигнал, идуций со вторичной обмотки 3 трансформатора 1, и длится до тех пор, пока не появится сигнаг поступающий в нагрузку 7 через линию задержки 5 с обмотки 4, После этого на нагрузке 7 сигнал исчезает из м взаимной компенсации двух сигналов, идущих с обмоток 4 и 8. Однако полная компенсация сиг481936 ыкод Составитель В.НазароваРеда"ОР О Степина ТехРед Корректор Еп.Хаиеева Е.Хмелева Заказ 30 б 5" Изд. М 9 Я Тираж 6 811 одннсноеЦНИИ 11 И 1...

Номер патента: 484561

Опубликовано: 15.09.1975

Авторы: Павлова, Самокиш, Фаренбрух

МПК: G11C 7/02

Метки: магнитных, накопителей, отроб-импульса, формирования

...через коммутатор, выходы которого нагружены на выходные усилителп.Предмет изобретения Изобретение относится к области вычислительной техники и может быть использовано при построении запоминающих устройств, в частности в накопителях большой и средней емкости, преимущественно на магнитных элементах, в которых время задержки выходного сигнала существенно зависит от адреса считываемого слова из-за различного пути прохождения его по разрядной линии.Известно устройство формирования строб- импульсов для магнитных накопителей, содержащие строб-линию с отводами, адресный дешифратор и выходные усилители. Такое устройство имеет низкую помехоустойчивость. 15 Устроиство формирования стродля магнитных накопителей, сстроб-линию с отводами,...

Номер патента: 488254

Опубликовано: 15.10.1975

Автор: Булычев

МПК: G11C 7/02

Метки: информации, считывания

...напряжен е 14 (см. фиг. 2) на клемме 8 и напряжен е 15 на выходе ячейки 6 соответствуют счи 488254таиной информации О. На выходе элемента 9 уровень напряжения 16 разрешает передачу сигнала через элемент 10.В начале цикла работы устройства считывания на клемму 12 поступает команда 17 пуска. По команде 17 формирователь 11 вырабатывает стробирующий импульс 18, который через элемент 10 вкл 1 очает коммутатор 3, После вкл 1 очепия коммутатора 3 на клемму 2 поступает сигнал 19, соответствующий информации 1. Сигнал 19 проходит через открытый коммутатор 3, усилитель 4, превышает приведенный ко входу устройства уровень 20 срабатывания ячейки 6 и перебрасывает ячейку 6 в состояние, противоположное исходному.Сигнал 21 с некоторь 1 м опережением...

Номер патента: 507896

Опубликовано: 25.03.1976

Автор: Сдатчиков

МПК: G11C 7/02

Метки: запоминающего, коммутатор, устройства

...нулевого потогоаеЕе, 5 Кгпоч 18 выборки слов иггаося От цсточника +Е, а ключи 19 и 20 разрядных токов записи от источника -ЕУстройство работает следующим образом, В режюяе записи согласно адресу записы ваемой информации открываются соответствуюший ключ 18 выборки слова н ключи разрядных токов, например 19, В этом случае цепь тока замыкается от источника напряжения +Ечереэ ключ 18, резистор 17, шину 3, среднюю точку 2 и верхнюю половину первичной обмотки трансформатора 1, диод 6 шипу 8, ключ 19 и источник напряжения -Е . На вторичной обмотке трансформатора 1 наводится э.д.с. и через нагрузку 16 протекает ток, направление которого соответствует, например, записи "Х", При записи "0" открывается ключ 20 и ток протекаюший через нижнюю...

Номер патента: 511627

Опубликовано: 25.04.1976

Автор: Мякиньков

МПК: G11C 7/02

Метки: блок, информации, накопителя, считывания

...входом второго усилителя считывания,а второй вхэд второго усилителя считывания -с первым входок первого усилителя считывания, 25 На чертеже представлен прсдлагаемьш блок считывания информации из накэпителя.Через элементы ММС 1 пропушена выхэдны шина 2, Оба конца выходной шины 2 подключены к первым входа.;1 усилителей считывания 3 и 4, а первый вхэд первого усилителя считывания 3 подключен кэ второмувходу второго усилителя считывания 4, втсрэи вход первого усилителя считывания подключен к первому вх"ду втэрэгэ усилителясчитывания 4,Гакэе подключение входов дифференциальных усип.телей к выходной шине позволяет эбеспечить усиление сигналов неразрушеинсй "1" с обеих секций выходной шины, тем самым достигается наибольшая область...

Номер патента: 566265

Опубликовано: 25.07.1977

Авторы: Андреев, Шорыгин

МПК: G11C 7/02

Метки: блоков, доменах, информации, магнитных, памяти, считывания, цилиндрических

...и параллельной этому полю. Таким образом, в отсуствии ЦИД магнитное поле рассеяния ферромагнитной пластины 3 остается постоянным, а следовательно наводимая этим полем ЭДС индукции в пластине 5 второго проводника равна нулю. При прохождении ЩЯ (условно изображено на чертеже цифрой 13),по тракту продвижения 2 под пластиной 3, ее вектор намагниченности М под действием горизонтальной составляющей поля рассея- ф 5 ния этого ЦИД отклоняется от равновесного положения (обозначенного цифрой 12), параллельного оси У, на некоторый угол, в положение, показанное цифрой 14. Параллельность 30 между вектором Й и направлением высокочастотного поля нарушается, что обуславливает появление момента вращения вектора Й в этом поле, а следовательно и...

Номер патента: 570919

Опубликовано: 30.08.1977

Авторы: Голоборщенко, Лобаченко, Михелев

МПК: G11C 7/02

Метки: накопителя, сигналов, считывания

...трансформаторов через разделительные элементы подсоединены к соответствующим концам обмотки записи - считывания.На фиг. 1 представлена функционально- электрическая схема устройства; на фиг. 2 - временные диаграммы работы устройства,Устройство для считывания сигналов из запоминающего блока содержит (см. фиг, 1) формирователь 1, обмотку 2 записи - считывания, разделенную на две части 3 и 4 и пронизывающую элементы 5 памяти, например кольцевые ферритовые сердечники, двухобмоточные трансформаторы 6 и 7, разделительные элементы, например конденсаторы 8 и 9, усилитель 10 воспроизведения, блок 11 компенсации помех и делитель 12 напряжения, выполненный в виде потенциометра, неподвижные контакты которого подключены к входам блока 11...

Номер патента: 572846

Опубликовано: 15.09.1977

Авторы: Амлинский, Иоффе, Старовойтов

МПК: G11C 7/02

Метки: блок, запоминающего, устройства

...12.Коммутатор 7 адреса восстановления предназначен для разрешения передачи кода адреса восстановления с кодовых выходов счетчика 9.Счетчик обращений предназначен для подсчета количества обращений к ЗУ. Максимальный коэффициент пересчета - коэффициент заполнения определяется максимальным значением б - помехи, накопленной за Уп.,- циклов обращений,Счетчик адреса восстановления предназначен для периодического изменения адреса восстанавливаемой адресно-разрядной координаты, Максимальный коэффициент пересчета счетчика 9 равен количеству адресно- разрядных координат в одном разряде ЗУ.Устройство работает следующим образом.На вход узла синхронизации и на счетный вход счетчика обращений поступает синхроимпульс обращения, Поступление...

Номер патента: 586494

Опубликовано: 30.12.1977

Авторы: Лавров, Чижик

МПК: G11C 7/02

Метки: запоминающее

...са соответственно, вых ИЛИ - НЕ подключен к го элемента ИЛИ - НЕ, го с входом усилителя, р подключена к выходу усОднако такие устройс мехоустойчивость,Цель изобретения - тойчивости устройства.Это достигается тем, ч го элемента ИЛИ - НЕ зомкнутый контакт реле Функционирует зап ающее у р10 следующим образом,В случае отсутствия импульсов на шинах 5и б катушка реле 4 обесточена. При подачеимпульса на шину 5 реле включается, замыкается контакт 7 и на второй вход элемента15 ИЛИ - НЕ 1 с шины 8 питания поступает потенциал блокировки реле 4. Г 1 осле окончанияимпульса на шине 5 запоминающее устройство остается включенным. Если в период нахождения устройства в этом положении на20 вход б проходят импульсные помехи, то, таккак длительность помех...

Номер патента: 588558

Опубликовано: 15.01.1978

Авторы: Иоффе, Попов, Старовойтов, Тарасов

МПК: G11C 7/02

Метки: считывания, усилитель

...30 на к формирователю 8 (стробирующих) им15 20 25 Зо 35 40 пульсов, формирователю 9 (восстанавливающих) импульсов тока и выходу 10 схемы,Устройство работает следующим образом.Входной сигнал усиливается дифференциальным каскадом 1 и через мостовой выпрямитель 2 парафазно подается на туннельный диод-дискриминатор 3. Величина тока составляющей входного сигнала недостаточна для переключения диода 3 в высокоомное состоянке. При поступлении стробирующего токового импульса с формирователя 8 через трансформатор 5 происходит суммирование тока строба и тока составляющей входного сигнала, Если суммарный ток превышает пиковое значение тока диода-дискриминатора 3, то диод 3 переключается в высокоомное состояние и на выходе 10 усилителя считывания...

Номер патента: 601754

Опубликовано: 05.04.1978

Авторы: Гуленков, Лапшин, Мочалов

МПК: G11C 7/02

Метки: адресных, запоминающего, коммутатор, оперативного, токов, устройства

...например - В,. С началом ,работы в управляющие обмотки 2, 3 первой и второй групп сердечнвков 1 подается кодовая комбинация сигналов а, а, Ь, Ь, которые перемагничивают сердечники 1,в состояние + В оставляя в каидой группе неперемагниченными по одному выбранному сердечнику,Затем на,начало считывающих обмоток 4 подается сигнал одной из кодовых шин с 1, с 1 и одновременно с этим замыкается ключ 1 б, Ток, протекая по считывающим обмоткам 4, возвращает ранее перемагниченные в состояние +В сердечники 1 первой грунины в исходное состояние - Ви наводя прои этом в выходных обмотках 8 этих сердечников ЭДС, запирающие часть вентилей элемента ИЛИ 13. В выходной обмотке, выбранного сердечника первой пруппы ЭДС не наводится (так как он не...

Номер патента: 621022

Опубликовано: 25.08.1978

Авторы: Иванов, Косов, Монахов, Савельев

МПК: G11C 11/00, G11C 7/00, G11C 7/02, G11C 7/20 ...

Метки: запоминающее

...входами третьего,пятого и четвертого элементов И, вторыевходы которых через элементы ИЛИ, атретьи - непосредственно соединены с выходами блока задержки, выход пятого алемента И соединен с одним из входов формирователя, выхоц которого соединен через дополнительные согласующие элементы с входами накопителя,На чертеже дана структурная схемаописываемого устройства.10Устройство содержит ключи 1 записисчитывания, согласующие элементы 2, управляющие ключи 3, накопитель 4, триэлемента ИЛИ 5-7, бпок 8 задержки, трнггеры 9, 10, пять элементов И 11-15,дополнительные согласующие элементы16, формирователь 17.В режиме записи с триггера 9 и блока 8 задержки поступает такой сигнвп уп равлення на алементы И 15 и ИЛИ 7,что элементы 16 оказываются...

Номер патента: 624291

Опубликовано: 15.09.1978

Авторы: Емельянов, Салакатов, Юрцева

МПК: G11C 7/02

Метки: запомиющего, оперативного, считывания, усилитель, устройства

...состоящей из резистора 27 идиодов 28, 29,Дифференциальный каскад 6 состоитиз эмиттерных повторителей, которыесодержат транзисторы 30, 31, и резисторов 32, 33 и дифференциальногоусилителя 34.Усилитель работает следующим образом.При протекании тока по разрядной цепи,подключенной к входу 7, ток протекаетчерез ключ 3., открытый сигналом повхоцу 36, и генератор 2. При этом нагенераторе тока образуется напряжениеот разрядного тока (пьедестал) и выделяется сигнал с ферритового сердечника,при протекании через него адресного тока. Сигнал на помехе типапьедесталпоступает через эмиттерпьпЪ повторительна схему диффэрешнрования. Время дифференцирования "пьедестала" зависит отпостоянной времени дифференцирующей цепи. Величина постоянной времени...

Номер патента: 739644

Опубликовано: 05.06.1980

Авторы: Берендеев, Салакатов, Юрцева

МПК: G11C 7/02

Метки: запоминающего, магнитного, оперативного, считывания, усилитель, устройства

...срабатывания осуществляется так же на дифференциальном усилителе, В качестве дифференпиального усилите ля 32 может быть использована, например,микросхема К 170 УИ 4. В моментфСтроб 1 ф кончается и диоды 26-29 моста снова открываются, шунтируя помехи.Использование предлагаемого усилителя считывания совместно с другими техническими решениями позволяет уменьшить габариты ОЗУ, значительно снизить стоимость запоминающих устройств, так как йозволяет получить помехоустойчивое быст. родействующее. ОЗУ по системе 2,5 Д с двумя проводами, При атом значително упрощается технология прошивки ферри- . товых сердечников. 3 7396рядйо-считывающими шинами через амиттерные повторители,"а выходы йодключены к прямому и инверсному входам дифференциального...

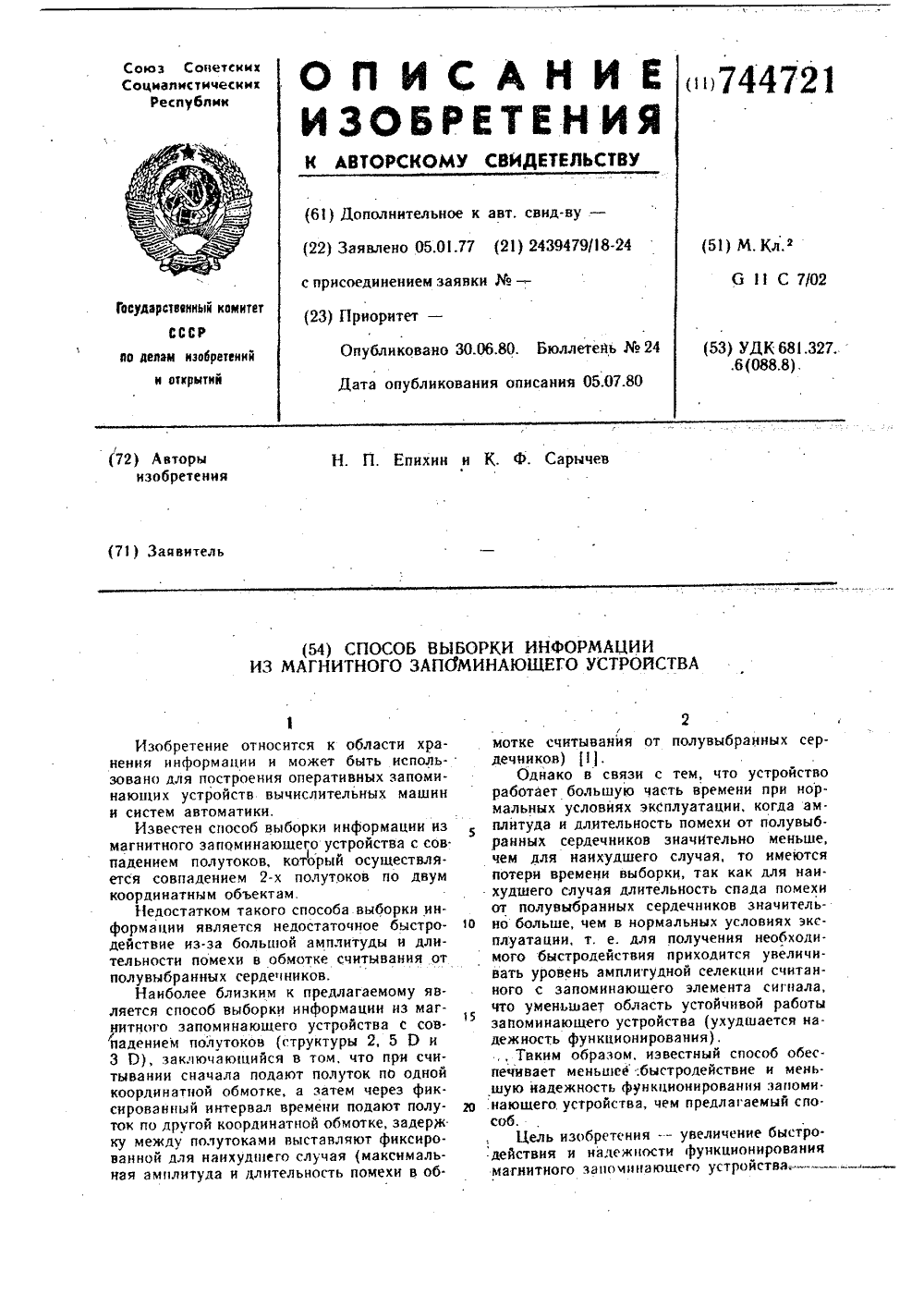

Номер патента: 744721

Опубликовано: 30.06.1980

Авторы: Епихин, Сарычев

МПК: G11C 7/02

Метки: выборки, запоминающего, информации, магнитного, устройства

...30схему О управления, схему 11 ИЛИ.Устройство работает следующим образом.В такте. считывания сигналом со схемы 1 Оуправления, запускаюгцим адресно-разрядныс формирователи 7, которые создают валресно-разрядной обмотке 5 полуток выборки, в обмотке б считывания наводитсяпомсха от полувыбранных серлечников 4.Г 1 а выхоле усилителя 8 воспроизвеления формируется импульс, поступающий на олин айагиз входов схемы 11 ИЛИ, на лругис вхолыкоторой поступают импульсы с других разрядов, Импчльс со схемы 11 ИЛИ поступаетна схему О управления, По задаваемомуфронту импульса схема 1 О управления запускает адресные формирователи 1. Сумма 4 фполутоков от алресно-разрялного 7 и адресного формирователя 1 перемагничивает сердечник 3. Считанный с сердечника 3...

Номер патента: 748505

Опубликовано: 15.07.1980

Авторы: Городилова, Деревянченко

МПК: G11C 7/02

Метки: считывания, усилитель

...идентичности параметрбвэлементов усилителя считывания. Засчет того, что величина резистора 11меньше величины резистора 13, возможно устранение разбаланса обеих по-.лярностей,Транзистор 26 дополнительного усилителя 5 закрыт за счет положительного смещения, подаваемого на его эмиттер с выхода усилителя 2 через переход база-эмиттер транзистора 25, работающего в линейном режиме. Режим работы дополнительного усилителя, определяемый величиной потенциала, поступившего на базу транзистора 25, и токоэадающими резисторами 27 и 28, выбран таким образом, что общая точка соединения резисторов 27 и 28 имеет исходный "нулевой" потен-. циал при отрегулированном (выбором величины резистора 12) режиме усилителей 1-3. При нарушении симметрии (например, в...

Номер патента: 750557

Опубликовано: 23.07.1980

Автор: Хенкин

МПК: G11C 7/02

Метки: считывания, усилитель

...осуществляют прием сигналов одной (например положительной) полярности,на выходе 4 сигнал всегда увеличивается, а на выходе 5 - .всегда уменьшается на величину пьедестала ОпПоэтому если к выходу 4 подключитьдискриминатор с повышенным на величину О макс/2 порогом, а к выходу5 - дискриминатор с пониженным нату же величину порогом относительнономинальногото влияние пьедесталана точность работы усилителя уменьшается в два раза относительно устройства с произвольной полярнос тью пьедестала и номинальньгм порогом дискриминатора,Рассмотрим разброс порогов срабатывания в известнбм и предлагаемом устройстве. 10 15 20 25 30 35 Тогда порог срабатывания усилителя по входу составит 10 + 4 мВ. Действительно, при поступлении на вход усилителя...

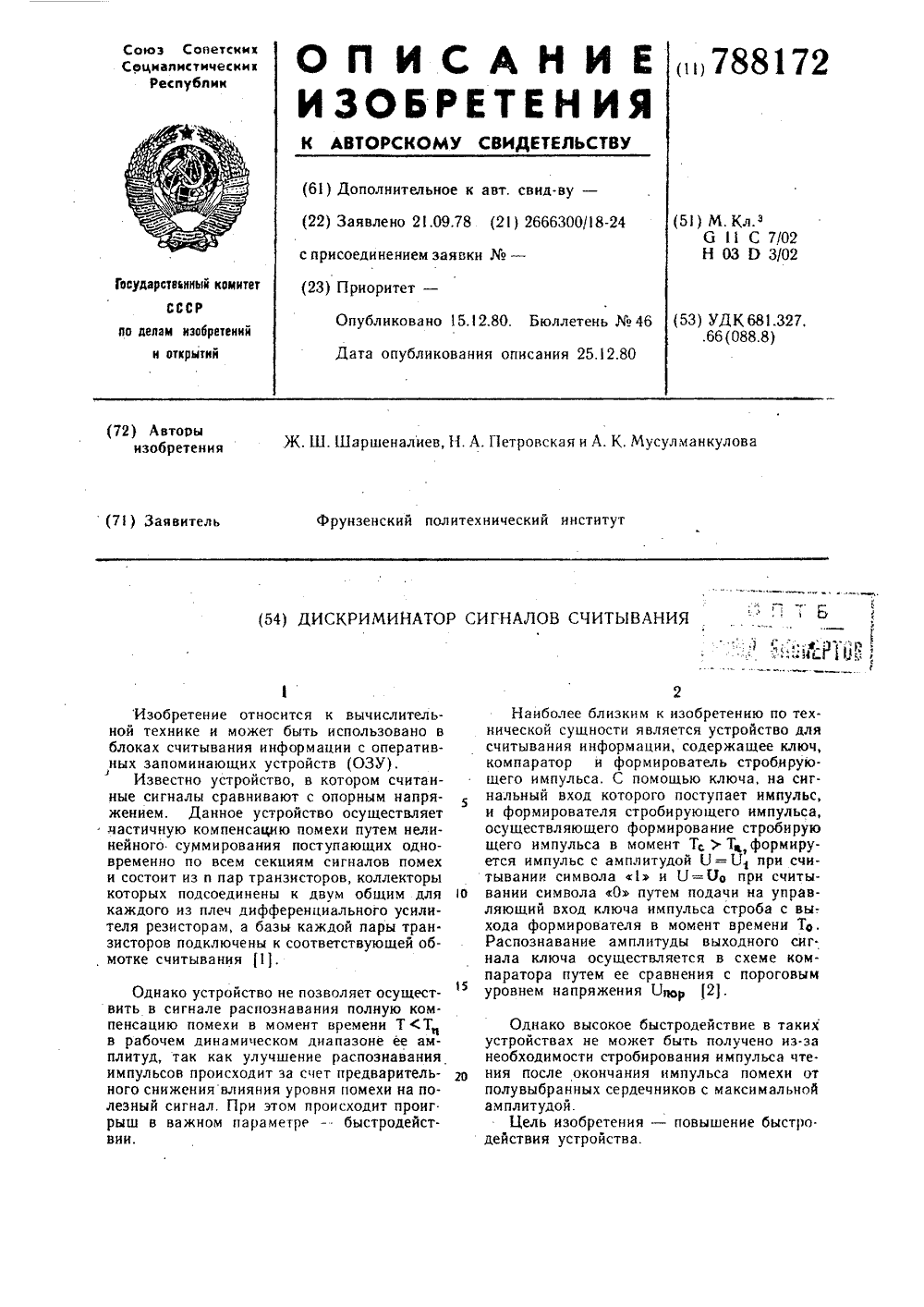

Номер патента: 788172

Опубликовано: 15.12.1980

Авторы: Мусулманкулова, Петровская, Шаршеналиев

МПК: G11C 7/02

Метки: дискриминатор, сигналов, считывания

...формирователь стробирующего импульса, выход которого соединен с первбм вхолом ключа, вход формирователя стробирующего им. пульса соединен с первым входом дискриминатора, введены две интегрирующие КС-цепочки. и дифференциальный усилитель, входы которого соединены с выходами интегрирующих КС-цепочек, выход дифференциального усилителя подсоединен ко второму входу ключа, входы интегрирующих КС-цепочек соединены со вторым входом дискриминатора.На чертеже представлена функциональная схема дискриминатора сигналов считывания,Дискриминатор содержит интегрирующие КС-цепочкии 2. дифференциальный усилитель 3, ключ 4, компаратор 5, формирователь 6 стробирующего импульса, шину 7 порогового напряжения.Дискриминатор работает следующим образом.На...

Номер патента: 803007

Опубликовано: 07.02.1981

Авторы: Берендеев, Емельянов, Салакатов, Юрцева

МПК: G11C 7/02

Метки: запоминающего, магнитногооперативного, считывания, усилитель, устройства

...повторитель 5, резисторы 6 и 7,дифференцирующий элемент 8, конденсаторы 9 и 10, диодный мост 11, дифференциальный каскад 12, резистор 13 и диод 14.Усилитель считывания работает следующим образомПри протекании разрядного тока через разрядную считывающую шину 1 и генератор тока 2, а также по адресной шине 3, сигнал с сердечника выделится на генераторе 2, так как он имеет большое сопротивление для этого сигнала, и через открытый диод 4 проходит на эмиттерный повторитель 5. Резисторы 6 и 7 выбираются таким образом, чтобы через диод 4 проходила асть тока генератора тока, обеспечивающая открытие диода 4 для прохождения сигнала. С эмиттерного повтори" теля 5 сигнал поступает на дифференцирующий элемент 8, состоящий из конденсаторов 9,...

Номер патента: 803008

Опубликовано: 07.02.1981

Автор: Дабагян

МПК: G11C 7/02

Метки: накопитель

...встречно включены также обмотки 4 и 5 трех- обмоточного дросселя 2. Последовательно к этим обмоткам подсоединен и формирователь б разрядного тока записи. Конец обмотки 3 трехобмоточного дросселя 2 соединен с концом первичной обмотки 10 выходного трансформатора 9, а их началавключены в диагональ моста. При этом для обмотки 3 создается встречное включение с двумя другими обмотками дросселя.Обмотки 3, 4 и 5 трехобмоточногб дросселя 2 имеют одинаковое количество витков Ч = И = И 4.Накопитель работает следующим образом,При подаче разрядного тока Эрв силу баланса моста, в выходной обмотке 11 трансформатора 9 ЭДС помехи не индицируются. При этом по обмотке 3 дросселя 2 разрядный ток не протекает. Так как две другие обмотки 4 и 5 включены...

Номер патента: 809356

Опубликовано: 28.02.1981

Авторы: Дикарев, Коваленко, Огнев, Шамаев

МПК: G11C 7/02

Метки: информации, считывания

...согласующего элемента подключен к второму выходу ключа, а второй вывод к второму входу дифференциального усилителя.На чертеже изображена схема устрой. - ства.Устройство содержит дифференциальный усилитель 1, управляемый ключ 15 образованный первым 2 и вторым 3 полевыми транзисторами, первый 4 и второй 5 накопительные элементы (конденсаторы), предварительный усилитель б, шину 7 управления и .первый 8 и второй;Щ 9 согласующие элементы. Выходы предварительного. усилителя б соединены через коиденсаторы 4 и 5 со стоками полевых транзисторов 2 и Э и первыми выводами резисторов 8 и 9. Истоки по левых транзисторов 2 и 3 соединены с шиной нулевого потенциала, а затворыс шйиой управления, Вторые выводы согласукщнх элементов 8 и 9 соединены со...

Номер патента: 824302

Опубликовано: 23.04.1981

Авторы: Гутин, Соловьев, Ушаков

МПК: G11C 7/02

Метки: импульсов, селектор

...поакпючены ко вхоаамселектора, кпючевые транзисторы, эмит 15 теры которых соеаинены с оаним из вывоаов вторичных обмоток транформеторов,цругие вывоцы вторичных обмоток трансформаторов поцсоеаинены к выкоцам сепектора, и шины стробирования, о т и и 20 ч а ю ш и й с я тем, что, с цепью повышения нацежности сепектора, в неговвеаен оптрон, вхоаы которого поакпючены к шинам стробирования, первый выкоц оптрона соецинен с базами транзи 25 сторов, коппехторы которых соеаиненысо вторым выкоцом оптрона,Источники информации,принятые во внимание при экспертизе1, Кушнер Ю.К. и ар. Проектирова 3 Ю ние пинейнык усипитепей напряжения втонкоппеночном испопнении. - Интеграпьная эпектроника и вычиспитепьная техника, Сборник, Миза-во ИТМ и ВТАИСССР, 1968,...

Номер патента: 834765

Опубликовано: 30.05.1981

Авторы: Качалов, Ромадин, Шишкин

МПК: G11C 7/02

Метки: считывания, усилитель

...считывания.Он состоит из фильтра 1, который включает в себя рабочую интегрирующую цепь 2 с транзистором 3 и конденсатором 4 и компенсационную интегрирующую цепь 5 с транзистором 6 и конденсатором 7, а также дифференциального каскада 8, к которому подключены балансные выходы 9 и 10 интегрирующих цепей, образованные их противофазным включением.Усилитель считывания работает следующим образом.Входной сигнал, представляющий смесь помехи пьедестал и полезного сигнала, от цепи 11 съема накопителя, заканчивающейся разветвляющим трансформатором, поступает на входы интегрирующих цепей 2 и 5. Помеха пьедестал, поступая ранее полезного сигнала, проходит по обеим интегрирующим цепочкам фактически без искажений, так как их постоянные времени при...

Номер патента: 1008566

Опубликовано: 30.03.1983

Авторы: Бондаренко, Дудин, Омельченко, Роговский

МПК: G11C 7/02

Метки: выпуска, газа, емкости, сжиженного

...ние жйдкой фазы в нижней части и одновременный перегрев в верхней: части емкости При этом переохлаждают часть жидкой фазы, расположенную ниже верхней кромки теплообменника 27 и перегревают часть объема пара, расположенную выше нижней кромки теплообменника 13. Термические согулирующий вентиль 16. Устройствовключает трубопррвод 17, на котором установлен запорный вентиль 18.На выходной стороне теплообменника2 расположен запорный вентиль 19,На всасывающем трубопроводе 20 установлен манометр 21, подсоединяеьый через запорный вентиль 22 иизмеряющий давление всасывания компрессора 23. На нагнетательном тру бопроводе 24 компрессора 23 установлен манометр 25, подсоединяемыйчерез запорный вентиль 26 и измеряющий давление нагнетания...

Номер патента: 1022215

Опубликовано: 07.06.1983

Автор: Романов

МПК: G11C 7/02

Метки: запоминающего, коммутатор, многоканальный, устройства

...выводы каналов объединены и являются выводом многоканального коммутатора, в каждом иэ каналов коллектор 55 к база второго транзистора подключены соответственно к коллектору и базе первого транзистора, а эмиттер второго транзистора является другим выводомканала,На фиг. 1 изображена структурнаясхема предлагаемого коммутатора и принципиальная схема одного из каналов коммутатора; на фиг. 2 - оцин иэ вариантоворганизации разрядной линии запоминающего устройства, в котором используетсяпредлагаемый коммутатор,Многоканальный коммутатор (фиг. 1)содержит каналы 1, кажцый из которыхсюцержит первый 2 и второй 3 транзисторьер"И- типа проводимости и трансформатор 4, два вывода одной из обмоток которого включены межцу базойи коллектором первого...

Номер патента: 784568

Опубликовано: 23.06.1983

Автор: Грачев

МПК: G11C 7/02

Метки: информации, предварительной, селекции, схема

...АВТОРСКОМУ СВИДЕТ 8) И.А, Н 81 пЬо 30, 1964, 21, 1963, 10, 5 научно-техпо ядернойАтомиздат101 (протот Уип),РИТЕЛЬНОЙ а входе накопиустройств, соГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР, ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ(54)(57) СХЕМА ПРЕДВСЕЛЕКЦИИ ИНФОРМАЦИИтельных запоминающих держащая разрядные генераторытока,элементы съемасигналов; дифференциальный дискриминатор, выход которого соединен с входом управлениясхемы пропускания; о т я и ч а ю-щ а я с я тем, что, с целью повышения эффективности, в нее введенырезисторы и эмиттерный повторитель,а элементы съема сигналов выполнены на нанизанных"на шйны разрядныхгенераторов тока ферритовых сердечниках, через которые продетащинасуммирования их выходных сигналов,один конец этой ыины заземпен, авторой через...

Номер патента: 1282218

Опубликовано: 07.01.1987

Авторы: Кочетков, Милославов, Попов, Прокофьев

МПК: G11C 7/02

Метки: зарядовой, информации, прибора, связью, считывания

...выхода ПЗС в момент времени(фиг. 2) замыкаются ключи 5 и 6, Прн этом на конденсаторе 3 осуществляет 1 ся запоминание напряжения пьедестала , на фоне которого должен поступить считываемый сигнал от ПЗС, а на конденсаторе 4 запоминается напряжение смещения нуля у повторителя 2 напряжения.В момент времени г, ключи 5 и 6 размыкаются. После поступления в момент времени Г. на вход устройства информационного сигнала Пс, связан ного со считыванием зарядового пакета с выхода ПЗС, величина напряжения на выходе усилителя считыва ния Б , становится равной КУ , где К - коэффициент усиления усилителя1. В интервале времени Г.4- замыкается ключ 6, что приводит к запоминанию на конденсаторе 4 напряжения 01 = К 10, присутствующего на выходе повторителя 2...
