Дискриминатор сигналов считывания

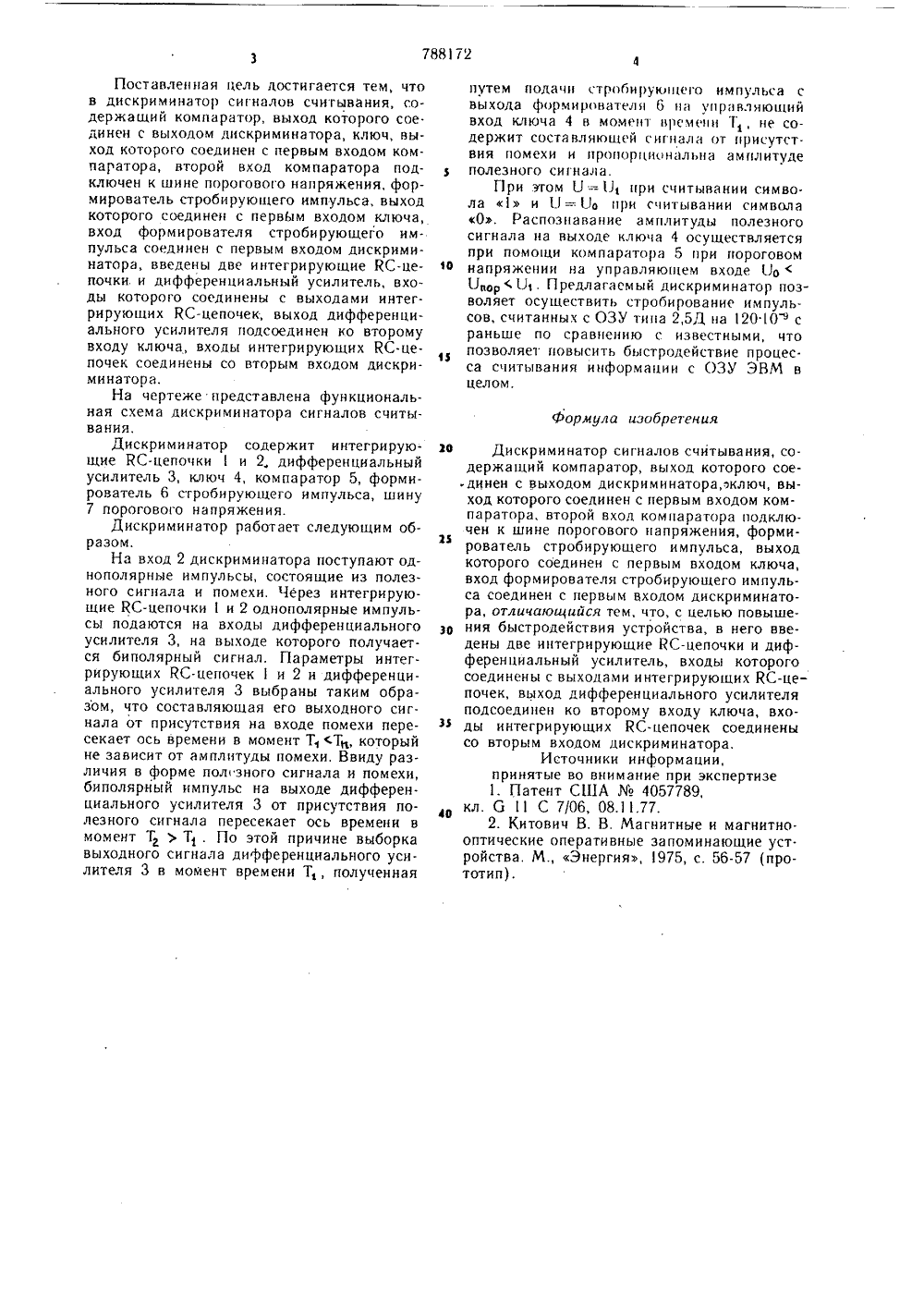

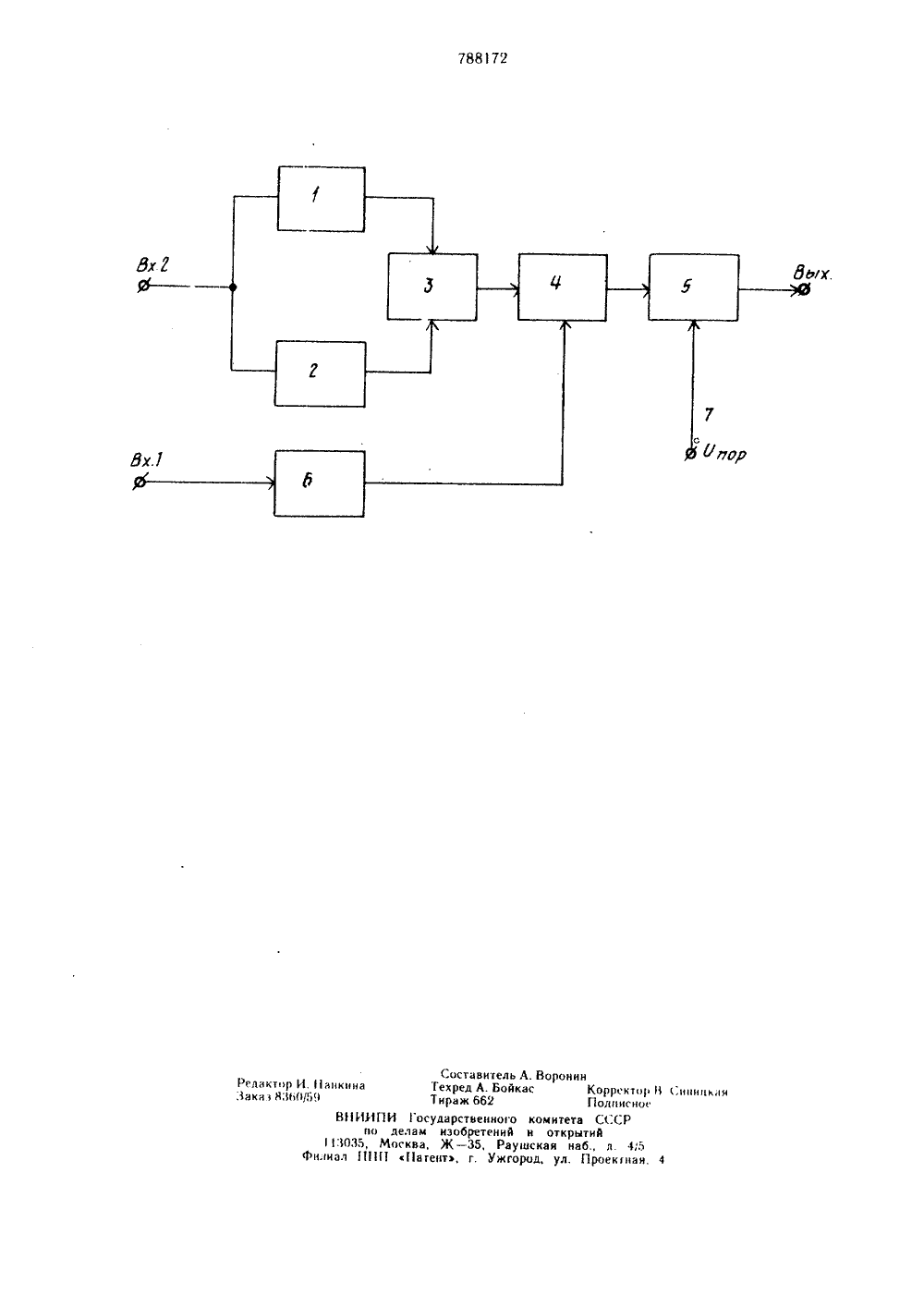

Союз СоветскнхСоцналнстнческнхРеспублни ОП ИСАНИЕ (788172ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУпо делан изобретений н открытийДата опубликования описания 25.12.80(72) Авторы изобретения Ж. Ш. Шаршеналиев, Н. А. Петровская и А. К. Мусулманкулова Фрунзенский политехнический институтИзобретение относится к вычислительной технике и может быть использовано в блоках считывания информации с оперативных запоминающих устройств (ОЗУ).Известно устройство, в котором считанные сигналы сравнивают с опорным напряжением. Данное устройство осуществляет частичную компенсацию помехи путем нелинейного суМмирования поступающих одновременно по всем секциям сигналов помех и состоит из п пар транзисторов, коллекторы которых подсоединены к двум общим для О каждого из плеч дифференциального усилителя резисторам, а базы каждой пары тран.зисторов подключены к соответствующей об, мотке считывания 1. Однако устройство не позволяет осуществить в сигнале распознавания полную компенсацию помехи в момент времени ТСТл в рабочем динамическом диапазоне ее амплитуд, так как улучшение распознавания импульсов происходит за счет предваритель- щ ного снижения влияния уровня помехи на полезный сигнал. При этом происходит проиг. рыш в важном параметре - быстродействии,2Наиболее близким к изобретению по технической сущности является устройство для считывания информации, содержащее ключ, компаратор и формирователь стробирую. щего импульса. С помощью ключа, на сигнальный вход которого поступает импульс, и формирователя стробирующего импульса, осуществляющего формирование стробирую щего импульса в момент ТсТх,формируется импульс с амплитудой= 31 при считывании символа 1 и .=Бр при считывании символа О путем подачи на управляющий вход ключа импульса строба с выс хода формирователя в момент времени Тн, Распознавание амплитуды выходного сиг. нала ключа осуществляется в схеме компаратора путем ее сравнения с пороговым уровнем напряжения .1 лоР 121. Однако высокое быстродействие в таких устройствах не может быть получено из.за необходимости стробирования импульса чте. ния после окончания импульса помехи от полувыбранных сердечников с максимальной амплитудой.Цель изобретения - повышение быстро. действия устройства.Поставленная цель достигается тем, что в дискриминатор сигналов считывания, содержащий компаратор, выход которого сое. линен с выходом лискриминатора, ключ, выход которого соединен с первым входом компаратора, второй вход компаратора подключен к шине порогового напряжения, формирователь стробирующего импульса, выход которого соединен с первбм вхолом ключа, вход формирователя стробирующего им. пульса соединен с первым входом дискриминатора, введены две интегрирующие КС-цепочки. и дифференциальный усилитель, входы которого соединены с выходами интегрирующих КС-цепочек, выход дифференциального усилителя подсоединен ко второму входу ключа, входы интегрирующих КС-цепочек соединены со вторым входом дискриминатора.На чертеже представлена функциональная схема дискриминатора сигналов считывания,Дискриминатор содержит интегрирующие КС-цепочкии 2. дифференциальный усилитель 3, ключ 4, компаратор 5, формирователь 6 стробирующего импульса, шину 7 порогового напряжения.Дискриминатор работает следующим образом.На вход 2 дискриминатора поступают однополярные импульсы, состоящие из полезного сигнала и помехи. Через интегрирующие КС-цепочки 1 и 2 однополярные импульсы подаются на входы дифференциального усилителя 3, на выходе которого получается биполярный сигнал. Параметры интегрирующих КС-цепочек 1 и 2 и дифференциального усилителя 3 выбраны таким образом, что составляющая его выходного сигнала от присутствия на входе помехи пересекает ось времени в момент Т, Тнкоторый не зависит от амплитуды помехи, Ввиду различия в форме пол зного сигнала и помехи, биполярный импульс на выходе дифференциального усилителя 3 от присутствия полезного сигнала пересекает ось времени в момент Т ) Т 1 . По этой причине выборка выходного сигнала дифференциального уси. лителя 3 в момент времени Т полученнаяпутем подачи стробирующего импульса с выхода формирователя 6 на управляющий вход ключа 4 в момент времени , не содержит составляющей сигнала от присутст. вия помехи и пропорциональна амплитуде полезного сигнала.При этом 1.1 =-3, при считывании символа 1 и 11=.1 о при считывании символа О. Распознавание амплитуды полезного сигнала на выходе ключа 4 осуществляется при помощи компаратора 5 при пороговом напряжении на управляющем входе 1 оБщ)р. Предлагаемый лискримина 1 ор позволяет осуществить стробирование импуль. сов, считанных с ОЗУ типа 2,5 Д на 12010 д с раньше по сравнению с известными, что позволяет повысить быстродействие процесса считывания информации с ОЗУ ЭВМ в целом. Формула изобретения Дискриминатор сигналов считывания, содержащий компаратор, выход которого соеса соединен с первым входом дискриминатора, отличающийся тем, что, с целью повышения быстродействия устройства, в него введены две интегрирующие КС-цепочки и дифференциальный усилитель, входы которогосоединены с выходами интегрирующих КС-цепочек, выход дифференциального усилителяподсоединен ко второму входу ключа, входы интегрирующих КС-цепочек соединенысо вторым входом дискриминатора.Источники информации,принятые во внимание при экспертизе1. Патент С ША4057789,кл. б 11 С /06, 08.11.7.2. Китович В. В. Магнитные и магнитнооптические оперативные запоминающие уст.ройства. М., Энергия, 975, с. 56-57 (прозю 40 тотип). динен с выходом дискриминатора,ключ, выход которого соединен с первым входом компаратора, второй вхол компаратора полключен к шине порогового напряжения, формирователь стробирующего импульса, выход которого соединен с первым входом ключа, вход формирователя стробирующего импуль 78812
