G06D — Гидравлические и пневматические цифровые вычислительные устройства

Номер патента: 842763

Опубликовано: 30.06.1981

Автор: Костогрыз

МПК: G06D 3/00

Метки: обегающее, пневматическое

...Р 1 верхнего сопла второго реле 2 первой ячейки до тех пор, пока сигнал Рх 1 не станет равным О, Одновременно сигнал Р поступает на первый вход злемен" та ИЛИ б и, открывая его, поступает в управляющую камеру реле 4,выход которого поступает на первыи выход 10 подключения первого канала информации и в управляющую камеру клапана 5, включая ега. При этом открывается нижнее сопла клапана 5, соединяя канал командного. сигнала Р со вторым вхадом элемента ИЛИ 6 и вторым выходом11 первой ячейки.При смене каманднага дискретнага сигнала Р с "1" на 0 сигнал Рх, сбрасывается (Р, = Р = О), и верхнее ,сопла второго реле 2 первой ячейки открывается, пропуская через постоянный драссель 12 сигнал в управляющую камеру первого реле 1 первой ячейки,...

Номер патента: 842764

Опубликовано: 30.06.1981

Авторы: Васильев, Малютин

МПК: G06D 7/00

Метки: пневматическихмембранных, проверки, стенд, элементов

...12 с соплами С С и мембранами М, М , М.Стенд может работать в следующихрежимах:С 1) контроль целостности мембранМ и Мюо) контроль герметичности сопла Сг;Ь) контроль герметичности соплаС и целостности мембраны М,2,) определение порогов срабатывания и отпускания реле.Определение порогов срабатыванияв режиме Х проводят как в известномустройстве.При работе стенда коммутатор переключается в одно из указанных положений а,б,б,при этом в нем осущестнляются следующие соединения:а) 19-18; 21-15; 20-18; 22-18;б) 19-15 21-18 22-17 ю 20-18 фв) 23 - 15; 21-17; 24 - 18; 22-18. Рассмотрим работу стенда на примере работы его н режиме д .Блок 2 контроля целостности мембран через входную клемму 15 и выходную клемму 21 коммутатора 11...

Номер патента: 851385

Опубликовано: 30.07.1981

Авторы: Апарин, Белуков, Пейсахович

МПК: G06D 1/08

Метки: импульсов, струйный, формирователь

...состоянии давление на входе 3 Формирователя импульсов равно нулю. Поэтому сигнал с инверсных выходов 4 и 13 дискретных усилителей 1 и 11 поступает в первые каналы 5 и 8 управления элементов НЕИЛИ б и 9, удерживая их в переключенном состоянии. При этом давление на выходах 16 и 17 и входах 18 и 19 элемента ИЛИ 20, а, соответственно, и выходе 22 формирователя импульсов равно нулю. В момент появления давления на входе 3 формирователя импульсов и в канале 2 дискретный усилитель 1 переключается, при этом появляется давление на его прямом выходе 7, а на инверсном выходе 4 пропадает.В результате элемент НЕ-ИЛИ б переключается на выход 16 и перебрасывает струю питания элемента ИЛИ 20 на выход 21, при этом элемент НЕ-ИЛИ 9 сохраняет...

Номер патента: 853626

Опубликовано: 07.08.1981

Авторы: Келлерман, Сметанка, Черкашенко

МПК: G06D 3/00

Метки: памяти, пневматический, элемент

...1 с камерами управления 2 и 3 имеет включающий Я и отключающий К входы. Пневмораспределитель 1 содержит три входных канала 4, 5, 6 и два выхода (выходных канала) 7 и 8. Входной канал 4 пнезмораспределителя 1 является включающим входом 5 элемента, канал питания 5 (запретный в исходном положении) соединен с источником питания, а вентиляционный канал 6 соединен с атмосферой. Камера управления 3 с пружиной 9 соединена853626 формула изобретения ьО.Гуйкас Составител Техред А. Бо Тираж 745 осударственного ам изобретений ва, Ж - 35, Рау атент, г. УжгоРедактор Л. УтехиЗаказ 564/24ВН Синицкая КорректоПодписнокомитета СССРи открытийшская наб., д. 4/5род ул Проектная ИИПИ по д13035, Мо лиал ПППс отключающим входом К элемента, а...

Номер патента: 868733

Опубликовано: 30.09.1981

Авторы: Новик, Педченко, Синюк, Федорец

МПК: G06D 1/02

Метки: времени, пневмомеханическое, реле

...нижним фиксирующим зубом диска б (фиг. 3).В процессе обработки шагов отверстие 19 шестерни 4 последователь но соединяет сопла 12 и сопла 17.,а отверстие 20 шестерни 5 последовательно соединяет сопла 13 и сопла 18.Так как шестерни имеют различноеколичество зубьев, то в процессевращения шестерен период повторяе-мости сигналов на выходах (соплах) равен г шагам, а период повторяемости сигналов на входах (соплах 18) равен (г+1) шагу.Если выходной сигнал с устройстваформировать, комбинациями сигналов с сопел 17 й 18, то можно получить ( г(г+1)-1) комбинаций выходных сигналов с периодом повторяемости сигналов, равным г(г+1).Так, например, при подаче двух импульсов от генератора 25 в камеру шестерни 4 и 5 поворачиваются на два шага. При этом в...

Номер патента: 875370

Опубликовано: 23.10.1981

Авторы: Захаревич, Малых, Юферев

МПК: G06D 1/00

Метки: генератор, импульсов, пневматических

...импульсов.Генератор состоит из клапанови 2, каналов 3, 4, 5, 6 и 7, отверстий 8 и 9, полостей10, 11, 12, 13 и 14, кольцевых выступов 15и 16, плавающих дисков 17 и 18, дросселей19,20 и 21,Генератор пневматических импульсов работает следующим образом,К каналу 3 подводится воздух под давлением РПод действием потока воздуха, протекающего из канала 3 в атмосферу черезкольцевой зазор, образованный плавающимдиском 18 и корпусом генератора импульсов,отверстие 9, дроссель 21, плавающий диск18 перемещается от плоскости торца кольцевого выступа 15 к плоскости торца кольцевоговыступа 16, соединяя канал 3 через полость14 с выходным каналом 6. Как только диск18 переместится, полость 14 через канал 7соединяется с полостью 10, а...

Номер патента: 879579

Опубликовано: 07.11.1981

Автор: Оноприенко

МПК: G06D 3/00

Метки: входом, пневматический, счетным, триггер

...2. Выход 10 распределителя 3 соединен со средним входом 6 распределителя 1Выход 9 распределителя 1 соединен с выходом 12 триггера и правой управляющей полостью 5 распределителя 2. Выход 10 распределителя 1 соединен с выходом 13 триггера и левой управляющей полостью 4 распределителя 2.Выход 9 распределителя 2 соединен с левой управляющей полостью 4 распределителя 1. Выход 10 распределителя 2 соединен с правой управляющей полостью 5 и распределителя 1. Крайние входы 7,8 распределителей 1 и,2 соединены с атмосФерой,К крайним входам 7 и 8 распределителя 3 подается питание.Триггер работает следующим образомВ условно принимаемом за исходное состояние, (см, фиг, 1)при отсутствии сигнала иа входе триггера на его выходах - нулевые сигналы;...

Номер патента: 881717

Опубликовано: 15.11.1981

Авторы: Барский, Жукова, Ланин, Николаев

МПК: G06D 1/00

Метки: логическая, пневматическая

...5. Блок операции 7 может быть выполнен на базе пневматического шагового многопозиционного переключателя, выходы которого являются командами на проведение технологических операций, а,соединенные с ними сигнализаторы 4- указателями протекающей операции.Блок распределения 8 содержит элементы ИЛИ 19, число которых равно числу командных сигналов. Командные сигналы к каждому исполнительному механизму частично проходят через блок дистанционного управления 9, который производит дистанционное управление каждом исполнительным механизмом,причем в качестве органов дистанционного управления используются элементы специальной конструкции - следящие переключатели 20, применение которых позволяет осуществлять переход с автоматического управления на...

Номер патента: 881718

Опубликовано: 15.11.1981

Авторы: Волчик, Раутенштейн

МПК: G06D 3/00

Метки: пневматическое, сигнализации

...1 она фиг. 2, содержит дополнительнуюемкость .Пневматическое устройство сигнализации работает следукицим образом.В зависимости от комбинаций входных сигналов Р 1 -Ря на выходе логического блока 1 формируется сигналРл, равный "О" или "1". При Ря = 0генератор 2 и индикатор 4 не включены в работу и сигнал Рр на выходеустройства также равен "0". ПриРя = 1 включается в работу генератор 2 и прерыватель 3, и сигнал Р навыходе устройства попеременно становится равным "1" и "0".Если в качестве прерывателя звукового сигнала применен элемент ДА(фиг. 1), то во время изменения сигнала Рр с "1" на "О" происходит опорожнение емкости 7 и выходной линиипрерывателя 3 в атмосферу через канал сброса прерывателя и индикатор 4,что вызывает срабатывание...

Номер патента: 888172

Опубликовано: 07.12.1981

Автор: Бирман

МПК: G06D 7/00

Метки: информации, передачи, пневматическая

...приведена принципиальная схема предлагаемой системй.Система содержит линию 1 связи, источники пневматических сигналов Рт и РВХ т дроссели 2 и 3, суммирующие пневматические усилители 4 и 5.Источники сигналов РбХ и Рхо со единены непосредственно с минусовыми входами соответствующих усилителей 4 и 5 и через дроссели 2 и 3 связаны с разноименными концами линии связи и плюсовыми входами суммирующих уси" лителей, выходы которых подключены к выходным каналам..4 888172 Формула изобретения Составитель О. ГудковаТехред А.Ач Корректор И. Коста Петров акт Тираж 694 Подписноеарственного комитета СССРзобретений и открытий.-35 Раушская наб., д. 4/5 каз 10729/15ВНИИПИ Госпо делам113035, Москва,лиал ППП Патент, г. Ужгород, УЛ. Проектная, .4 В...

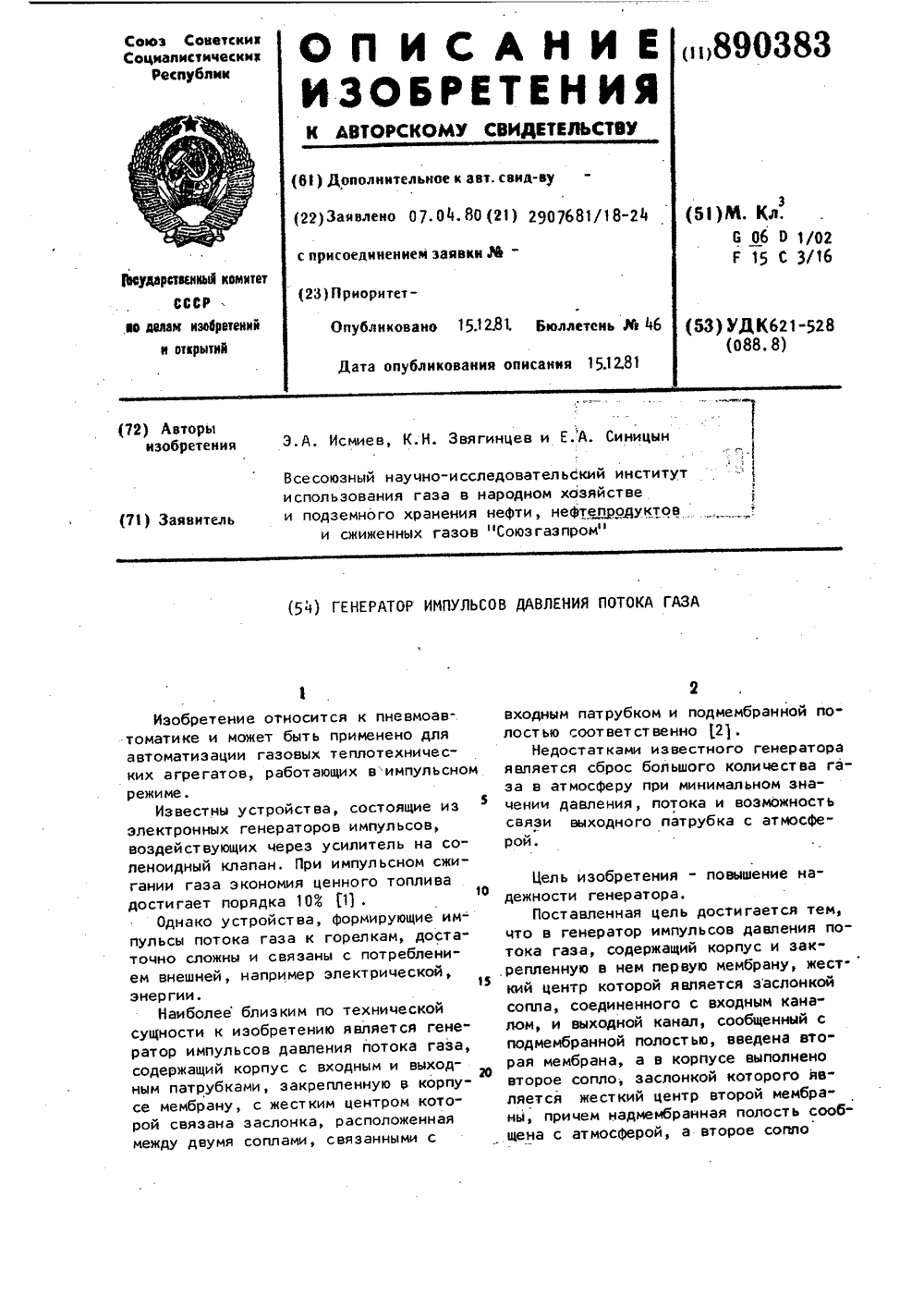

Номер патента: 890383

Опубликовано: 15.12.1981

Авторы: Звягинцев, Исмиев, Синицын

МПК: G06D 1/02

Метки: газа, генератор, давления, импульсов, потока

...кран 45 открыт, то давление.газана запальнике резко падает, что непозволяет нормально разжечь запальник, так как пропускная способностькнопки пуска рассчитана только на работу запальника. Этим обусловлено наличие в схеме самоконтроля положениякрана 45, исключающего бесконтрольнуюработу горелок, что находится в соответствии с требованиями Правил безопасности в газовом хозяйстве.После розжига под действием пламени запапьника 37 биметаллическая (либо прочая чувствительная) заслонкаприкрывает сопло 40 датчика пламени,а сопло датчика тяги 41 при наличииразрежения в топке 39 заведомо закрыто Поэтому в камере 21 через дроссепь 32 и кнопку пуска 27 устанавливается входное давление. До закрытиясопел датчиков тяги и пламени давление в камере...

Номер патента: 896611

Опубликовано: 07.01.1982

Авторы: Зайцев, Сорочинский

МПК: G06D 3/00

Метки: пневматическое

...На чертеже представлена схемапредпагаемого устройства для четырехвыходных каналов.Устройство содержит четыре канала 1, 11, 111 и 1 Ч управления, каждый иэ которых состоит из трех последовательно соединенных элементов 1,2 и 3 ЗАПРЕТ, представляющий собойнормально открытые клапаны. Вход ивыход каждого из каналов подключен ЗО соответственно через тумблеры 4-7896611 к каналу питания и через усилители 8-11 к выходным каналам. При этом выход цепочки клапанов первого канала 1 соединен, также с управляющими камерами первых элементов 1 ЗАПРЕТ каналов 11, 111 и 1 Ч, выход цепочки клапанов второго канала 11 соединен с управляющими камерами вторых элементов 2 ЗАПРЕТ каналов 1,111 и 1 Ч, выход цепочки клапанов (и) канала, в данном случае третьего...

Номер патента: 898406

Опубликовано: 15.01.1982

Автор: Грязнов

МПК: G06D 1/02

Метки: двухпозиционный, пневматический, привод, управляемый

...в виде исполнительного механизма со свободным бесштоковым поршнем, на торце которого закреплена заслонка.На чертеже приведена схема привода.Привод содержит поршневой исполнительный механизм 1 с дифференциальным поршнем 2, одна полость которого со стороны меньшей площади поршня соединена с каналом 3 питания, а вторая - с атмосферой через сопло 4 и с каналом 3 питания через дроссель 5, расположенный в поршне 2, в виде каЗаказ 11949/64 Тираж 731 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г, Ужгород, ул, Проектная, 4 либрованного отверстия, соединяющего обе полости. Против сопла 4 расположена заслонка 6, узел 7 перемещения которой выполнен...

Номер патента: 900307

Опубликовано: 23.01.1982

Авторы: Бирман, Рябинина, Шиб

МПК: F15C 3/00, G06D 7/00

Метки: ввода, вычислительную, датчиков, информации, машину, пневматических, управляющую, электронную

...101, соединены с замыкающим и раэмыкаюшим контактами соответствующегоэлектропневматического переключателя 11 выход которого подключенк замыкающему контакту последующегоэлектропневматического переключателя 111+1, причем выход последнегоэлектропневматического переключателя 111 через усилитель мощностисоединен с аналоговым выходоммодуля управления,1 О Система работает следующим образом.В режиме нормального фукнционирования выходные сигналы блока 7имеют нулевые значения, электричес 15 кие цепи блока управления 8 обесточены, энергопотребление из линиипитания задатчиков и повторителейотсутствует, а пневматические сигналы от датчиков 1 через пневматичес 2 О кий коммутатор 2, аналоговые ПЭП 3,коммутатор 4 электрических сигналови АЦП 5...

Номер патента: 905847

Опубликовано: 15.02.1982

Авторы: Бирман, Шиб

МПК: G06D 7/00

Метки: вычислительного, комплекса, пневматическими, регуляторами, сопряжения, управляющего

...сдвигом6 и 5, глухие камеры которых соединены с каналом задания Р . Выходы ЭППсоединены с входами кодовых дросселей 4 -ч, выходы которых соединены сс выходным каналом РР и первым входом регулятора 7 и через дроссельсброса 1 с каналом задания Р ; второй вход регулятора связан с датчиком регулируемой величины Р р,Система функционирует следующим образом.В данной конфигурации осуществляется супервизорный режим, т. е, УКВвоздействует на объект, корректируязадания локальным регулятором, Каждое изменение цифрового управляющегослова фиксируется в блоке кодовогоуправления, на соответствующих выходах которых Формируются дискретныеэлектрические сигналы И -И, определяющие состояние переключателей 3, -3. Проводимости:с кодовых дросселей калиброваны...

Номер патента: 911492

Опубликовано: 07.03.1982

Автор: Келлерман

МПК: G06D 1/02

Метки: логическое, пневматическое

...17 пневмораспределителя 5 соединен с каналом 15 пневмораспределителя 6.Пневматическое логическое устрой" ство работает следующим образом, 1 ОПри нулевом входном сигнале (Рз= = 0) на первом выходе 19 сигнал Р, = О и канал 17 пневмораспределителя 6 сообщается через пневмораспределители 6 и 5 с каналом питания ниэ з кого уровня давления.При Р,= 1 (это соответствует подаче на вход 18 сигнала низкого уров. ня давления) пневмораспределитель 2 переключается и сообщает свои каналы 14 и 11, в результате чего сигнал низкого уровня давления проходит через пневмораспределители 5, 6 и 2 в камеру. 7 управления пневмораспределителя 1 и камеру 9 управления пневмораспределителя 4; Пневмораспределитель 1 переключается, а пневмораспре" делитель 4...

Номер патента: 911493

Опубликовано: 07.03.1982

Авторы: Горицкий, Исупов, Шарин, Якимович

МПК: G06D 3/00

Метки: пневматический

...блока 11 также поступают на входы элементов 15 и 16,Если сигналы с блока совпадают ссигналами, идущими с элементов 9,и равны 0,0, то ни один из элемен"тов 15 и 16 не срабатывает. В пневмолинии 17 появляется сигнал, чтовызывает переключение, элемента 19.Если сигналы равны 1, 1, то срабатывают элементы 16 и 15, и сигнал попневмолинии 18, поступающий на входэлемента 19, вызывает его переключение. Когда во всех блоках 1 ч сигналы, идущие от блока 11 и от элементов 9 будут равны, то в пневмолиниях 21 появятся сигналы, что вызывает срабатывание элемента "И" 20Сигнал на выходе элемента 20 поступает на привод управляющего устройства и выключает .его,Предлагаемое устройство позволяет реализовать число угловйх положений кодового диска М, близкое...

Номер патента: 920685

Опубликовано: 15.04.1982

Авторы: Деврисашвили, Ригишвили, Хачидзе

МПК: G06D 1/04

Метки: длительности, импульса, пневматический, сигнализатор

...принципи ная схема сигналиэатора,Сигнализатор содержит повтори тель 1 с положительным сдвигом,. дроссель настройки 2, выходное реле 3 и пневмодиод 4. Выход повторителя 1 с положительным сдвигом через дроссель настройки .2 связан с его входной камерой и управляющей камерой выходного реле 3, Канал питания повторителя 1 с положительным сдвигом и выходного реле 3 связан с каналом входного сигнала Р 6, причем между управляющей камерой выходно.го реле 3 и каналом входного сигнала включен в прямом направлении пневмодиод 4.Сигналиэатор работает следующ м образом.При поступлении единичного входного импульса (Р, : 1) пневмодиод 4 переводится в непроводящее состоя ние и давление во входной камере повторителя 1 и объединенной с ней...

Номер патента: 920686

Опубликовано: 15.04.1982

Авторы: Бондарь, Бугославский, Захарченко, Титаренко

МПК: G06D 3/00

Метки: обегающее, пневматическое

...1, соединена с соплами С( рел 3 - 10 импульсов. Реле 3 включено по схемеОтрицание,остальные реле 4 - 1510 - по схеме Повторение, Выходыкаждого реле 3 - 10 (камера А и сопло С ) соединены с входами элементов43 - 50. Управляющие входы элементов43 - 49 связаны с выходами последующих реле 4 - 10, а последнего элемента 50 - с вь;ходом первого реле 3,Выходы элементов 43 - 50 (сопла С икамеры А ) связаны с выходными ка"налами Ры Рбмаи индикаторами551 - 58, Переключатели 27 - 34 соединены с управляющими каналами 59-66,Устройство работает следующимобразом,При включении тумблера 1 давлениепитания поступает н первый сопла С,.Через открытое сопло С ( реле 3 иэлемента 43 пневмоимпульс Р, поступает на ныход и зажигает индикатор 51 с указанием номера...

Номер патента: 920687

Опубликовано: 15.04.1982

Автор: Ретинский

МПК: G06D 3/00

Метки: командоаппарат, пневматический

...ячеекравны нулю, При подаче включающего сигнала в канал 13 и входногон канал 4 первой ячейки на выходереле 1 формируется сигнал1,который подается н камеру 8, ивключает реле 2. На выходе б первой ячейки формируется сигнал 1.После снятия включающего сигнала,выходной сигнал не изменяется, таккак включается схема самоблокирснки с помощью канала обратной связичерез калеру 5 реле 1. Выходной сиг.нал первой ячейки одновременно подается в камеру 9 реле 1 последующей ячейки и подготавливает его ксрабатыванию. При подаче входногосигнала в камеру 3 реле 1 второйячейки аналогично срабатывает реле2 этой ячейки, появляется выходнойсигнал.1, который подаетсяв камеру 12 предыдущей ячейки и отключает ее и камеру 9 последующейтретьей ячейки-,...

Номер патента: 920812

Опубликовано: 15.04.1982

Авторы: Василенко, Материкин, Островерхов, Стрижиготский

МПК: G06D 7/00

Метки: ввода, информации

...сигналом соединены с первыми коммутаторами 2, - 2 пневматических сигналов, выходы которых соединены с первыми аналоговыми пневмоэлектрическими преобразователями 3, - Зп, которые соединены е выходным электрическим коммутатором 12. Выходы коммутатора 12 через аналого-цифровой преобразователь 13, запоминающее устройство 14 и устройство 17 управления соединены с внутренними блоками ЭЦВМ 18.Входы блоков, - 72 приоритета связаныс выходом ЭЦВМ 18 и выходами блока 9, а выходы - с входами блоков 8 - 8 переключения соответственно. Другие входы блоков 8, - 82 связаны с выходами ЭЦВМ 18 и блока 9, а выходы через дискретные электропневмопреобразователи 6, - 62 соединены с управляющими входами первых коммутаторов 2, - 2 и второго коммутатора...

Номер патента: 934463

Опубликовано: 07.06.1982

Авторы: Абдуллаев, Агаметов, Дьяков, Ленга, Мамедов, Пресс, Рахберли, Рахманов, Степанян, Фархадов

МПК: G06D 3/00

Метки: агрегатов, группой, технологических

...пневмопреобразователей 11 блоков 3 дистанционного управления, первые электрические входы которых соединены с адресными линиями от блока 1 вызова,соответствующими номеру подключаемого к устройству агрегата, Вторые пневматические входы электропневмопреобразователей 11 соединены с пневмотумблерами 12 дистанционного управления,первые пневматическИе входы соединены с линией питания, а выходы подключены к выходным каналам 13 устройства, Первый триггер 9 соединен с пусковым тумбУстройство работает следующим образом.В блоке 1 вызова адресными тумблерами формируется сигнал на подключение устройства к данноьр агрегату. Адресныйсигнал подается на электрические входыпневмоэлектропреобразователей 4 соответствующего блока коммутации и на первые...

Номер патента: 935933

Опубликовано: 15.06.1982

Авторы: Келлерман, Писаренко, Сметанка, Черкашенко

МПК: G06D 1/02

Метки: пневматическое

...пневмораспределителя 1 соединен с выходо 13(я, ) . Входной канал 7 пневмораспределителя и соединен с первым выходом 13, устройства. Прямая управляющая камера 3 пневмораспределителясоединена с первым входом 12 устройства. Пневматическое устройство,управления может содержать не менее трех пневмораспределителей - 1, 2 и и. В этом случае и-ным пневмораспределителем является третий пневмораспределитель, а инверсная управляющая камера 4 и крайний входной канал 8 вто - рого пневмораспределителя непосредственно соединены соответственно с крайним выходным каналом 9 и крайним выходным каналом 11 третьего пневмораспределителя.Количество промежуточных 1 пневмораспределителей зависит от общего количества (п) пневмораспределителей и равно п)....

Номер патента: 941971

Опубликовано: 07.07.1982

Авторы: Лещинер, Рева, Рогулин, Харченко

МПК: G06D 1/02

Метки: блок, группами, давления, десятков, единиц, пневматического, подпора, поршневых, приводов, реек, устройства, формирования, цифроносителей, цифропечатающего

...13 сигнала"Сброс минут",Управляющие камеры реле 8 и 9 соединены с выходами элементов 4 и 5а выходы реле 8 и 9 - с первыми входами элементов ИЛИ 6 и 7.Вторые входы элементов 6 и 7 соединены с первым каналом 14 давленияподпора а нормально закрытые соплареле 8 и 9 - со вторым каналом 15давления подпора, подключенным к задатчику 16, Выходы 17 и 18 элементовИЛИ бфи 7 подключены к общим каналамподпора групп поршневых приводов 19и 20. Каждая группа приводов включает по одному приводу 21 возврата.Входные сигналы к приводам подаютсяот блока управления цифропечатающегоустройства (не показан) по каналам22 и 23, Штоки приводов 19 и 20 связаны с рейками 24 и 25 цифроносителей.Устройство работает следующим образом,Перед включением устройства...

Номер патента: 941972

Опубликовано: 07.07.1982

Авторы: Колесников, Хохлов, Юцайтис

МПК: G06D 1/02

Метки: дешифратор, пневматический

...характеристической функции первого порядка выполнена на втором и третьем реле, включенных соответственно по схемам И с подпором низкого уровня и НЕ с подпором высокого уровня, каждая ячейка инверсии характеристической Функции второго порядка выполнена на четвертом реле, включенном по схеме НЕ с подпором высокого уровня, выход которого соединен с управляющей камерой второго реле И, выход первого реле ДА соединен с нормально разомкнутым контактом второгореле И, соединенного своим выходом с управляющей камерой третьего реле НЕ, управляющие камеры первого реле ДА и четвертого рене НЕ соединены 3 94197нием подпора низкого уровня и НЕ сдавлением подпора высокого давления,каждая ячейка инверсии характеристической функции второго порядка...

Номер патента: 941973

Опубликовано: 07.07.1982

Автор: Жуков

МПК: G06D 1/02

Метки: давления, емкостях, жидких, продуктов, статического, централизованного

...преобразователя 5. Так как давление от эадатчика 13 меньше давления от задатчика. 14, на выходе элемента 15 сравнения и реле 16 сиг" нал равен "1", клапан 7 будет закрыт, клапан 8 - открыт и на прибор 6 подается давление от задатчика 13.При возникновении необходимости измерить количество жидкого сырья в той или иной емкости оператор в блок 4 вызова набирает номер требуемой емкости, в результате чего с помощью коммутатора 3 вызванный канал б соединяется с выходом коммутатора - каналом б. При этом в коммутаторе 3 образуется канал 1 соединяющий канал а с каналом 5.После этого, оператор отключает тумблер 9, в результате чего закрывается клапан 11, а клапан 10 открывается, Накопленное в емкости 12 количество воздуха через большие...

Номер патента: 951279

Опубликовано: 15.08.1982

Авторы: Келлерман, Черкашенко

МПК: G06D 1/00

Метки: памяти, пневматический, элемент

...изменении состояния10 выхода. На чертеже изображена принципиальная схема пневматического элемента памяти.Пневматический элемент памяти содержит пятилинейный пневмораспределитель 1 с камерами управления 2 и 3, входные каналы 4-6 и два выходных канала 7 и 8Входной канал 4 пневмораспределителя 1 является включающим входом 5 элемента, канал питания 5, запертый в исходном положении, соединен с источником питания, а вентиляционный канал 6 - с атмосферой, Камера управления 3 с пружиной 9 соединена с отключающим входом К элемента, а камера управления 2 соединена с выходным каналом 7, соединенным в исходном положении с входным каналом 4, и являет ся выходом элемента у . Выходной951279 Формула изобретения Составитель О.ГудковаВолощук Техред...

Номер патента: 954938

Опубликовано: 30.08.1982

Авторы: Бененсон, Бирман, Шиб

МПК: G05B 15/00, G06D 7/00

Метки: вычислительного, комплекса, пневматическими, регуляторами, сопряжения, управляющего

...повторителей со сдвигом. Выход ЦАП (кодовых дросселей5-5 л) Р,Р подключен к одному из входов регулятора 8, второй вход которого связан с каналом регулируемойпеременной РеР, а выход - с управляющим входом исполнительного механиз99Система функционирует следующим образом,УВК осуществляет супервизорный ре-жим управления, воздействуя на процесс изменением задания локальному регулятору. 8 ф11 редварительно с помощью повторителей 6 и 7 со сдвигом устанавливаютдопустимую зону изменения .сигнала вканале Рр, при этом сдвиги повторителей: равйы .по величине и противоположны по знаку. Проводимости кодовыхдросселей квыбраны в соот вет ст виис весами д вои чн ого кода, т. е. К, = 2 К,причем х д, =рр,Сигнал в канале задания РА задается оператором и...

Номер патента: 955004

Опубликовано: 30.08.1982

Авторы: Келлерман, Черкашенко

МПК: G06D 1/02

Метки: дешифратор, пневматический

...состоит из двух пятилинейных распределителей с односторонним управлением 3 и двусторонним управлением 4, имеющих три входных 5-7 и два выходных 8 и 9 канала. Крайние входные каналы 5 и 7 распределителя 3 сообщены с атмосферой, а его средний входной канал б и входной канал 5 распределителя 4 соединены с каналом питания (6 кгс/см), Входной канал 7 распределителя 4 соединен с выходным каналом 9 распределителя 3. Средний входной канал б распределителя 4 сообщен сатмосфе- ф рой. Выходные каналы 8 и 9 распределителя 4, а также выходной канал 8 распределителя 3 являются выходами4 4 группы блоков 1, Управляющая камера 10 распределителя 4 соединена с каналом подпора, Камеры 11 управления распределителей 3 и 4 соединены между собой и с входом...

Номер патента: 955005

Опубликовано: 30.08.1982

Авторы: Абрамсон, Асташкин, Бурдо, Егоров, Залманзон, Молчанов

МПК: G06D 1/02

Метки: гидравлическое, логическое

...1 - 10, что и нафиг. 1, В данном элементе имеются дополнительно вторые каналы; входнойинформационный 11, питания 12 и выходной - 13 . Для входных сигналов приняты обозначения Х и Х, для выходных у и М , Работа данного элемента аналогична работе ранее укаэанного,В таблице даны состояния элеменСхема пассивного элемента ЗАПРЕТ (Фиг. 3) отличается от схемы активного элемента НЕ (Фиг. 1) лишь тем, что вместе входного канала питания имеется еще один входной информационный канал 14. Принцип действия этого элемента аналогичен принципу действия ранее указанных элементов. На схеме указаны обозначения: Х - основной входной сигнал, Х - входной сиг.3нал запрета, у - выходной сигнал.В таблице даны состояния элемента. Схема пассивного...
