G04C — Электромеханические часы

Номер патента: 1385120

Опубликовано: 30.03.1988

Авторы: Еремин, Колмогоров

МПК: G04C 13/00

Метки: времени, резервированного, сигнала, формирования

...сигналы поступают на логический сумматор 12, В результате логического суммирования сигналов на выходе сумматора 12 образуется резервированный импульсный сигнал, длительность которого равна временному интервалу, перекрываемому импульсами, оставшимися после исключения импульсов, имеющих наибольшее временное расхождение.Процесс формирования выходного сигнала логического формирователя проиллюстрирован на фиг.5 для исходных сигналов 1 импульсных последовательностей ) Х 1, Х 2, ХЗ:Б = Х 1 Х 2 УХ ХЗчХ Х 2 МХ 2 ХЗЧМХ ХЗУХ 2 ХЗ.Кроме того, сигналы с выходов схем 11.1-11.п поступают на входы формирователей 9.1-9.п сигналов отключения каналов, Эти схемы преобразуют входные сигналы в постоянное напряжение, которое поддерживает...

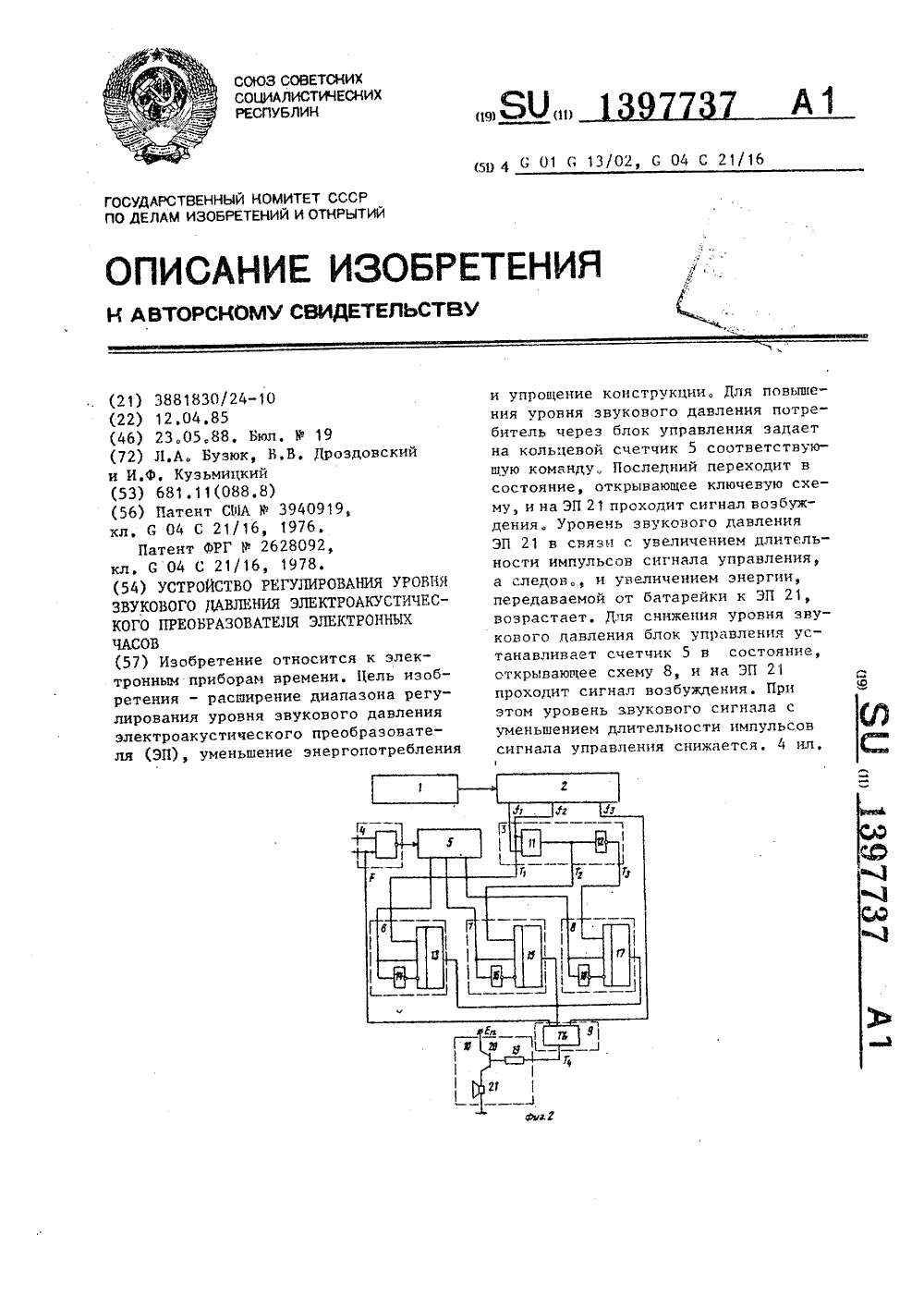

Номер патента: 1397737

Опубликовано: 23.05.1988

Авторы: Бузюк, Дроздовский, Кузьмицкий

МПК: G01G 13/02, G04C 21/16

Метки: давления, звукового, преобразователя, уровня, часов, электроакустического, электронных

...иодин из входов является входом Р схемы 4 совпадения, а вь 1 ход логическойсхемы 2 И-НЕ псдключен х входу кольцевого счетчика 5.Устройство работает следующимобразом Ьиг. 2 и 3).Выход задающего генератора 1, обеспечивающего последовательность импульсов частотой, например, 32768 Гц,подключен к входу делителя 2 частоты,осуществляющего деление частотыдо 1 Гц,С делителя частоты ня вход схемы2 ИЛИ формирователя 3 импульсов переменной скважности и на ключевую схему6 поступает сигнал с частотой 1,например 4096 Гц и сквяжностью, равной 2 (длительность импульсов равна), а ня другой вход схемы2 И;3 11 формирователя 3 импульсовпеременной сквяжности - сигнал с частотой Г, =21, з данном случае 8192 Гц,и длительность:о импульсов 1/2 ь, Выходной...

Номер патента: 1408416

Опубликовано: 07.07.1988

Авторы: Елкин, Малкин, Передков, Симбирцев

МПК: G04B 29/02, G04C 3/14

Метки: кварцевых, механизм, часов, электронно-механических

...устанавливается не непосредственно в отверстие 25 мос. та 23, а в отверстие камня или втулки, установленной в отверстие 25 с натягом.Так как цапфы 18 и 24 находятся по обе стороны от триба 26 вала 15 ротора, то диаметр цапфы 24 так же как и цапфы 18 может быть сколь угодно мал, Следовательно, потери на трение в подшипниках вала 5 ротора могут быть снижены,Валы 27 - 29 колесной передачи, осуществляющей кинетическую связь между валом 15 ротора и выходными валами (трибом минутной стрелки и часовым колесом) 30 и 31 механизма, снабжены цапфами 32 - 34 и 35 - 37 соответственно расположенными по обе стороны от зубчагых элементов-трибов 38 - 40 и колес 41 - 43. Цапфы 32, 34 и 36 валов 27 - 29, обращенные к крышке часов, входят с...

Номер патента: 1429087

Опубликовано: 07.10.1988

Авторы: Авсюк, Гендельман, Речаник, Степанов

МПК: G04C 13/04

Метки: коррекцией, первичные, часы

...формирователя 13. Низкий потен- циал на выходе элемента ИЛИ-НЕ 6 за" блокирует элемент И-НЕ 8 (высоким потенциалом с выхода НЕ 7), открывая таким образом прохождение импульсов с периодом следования, равным 1 Гц, на тактовые входы счетчиков 10 и 11, Импульсы с периодом следования 6 Гц с выхода переноса счетчика 10 через элемент И 4, формирователь 13 и усилитель .14 поступают на выход устройства, а через счетчик 11 эта же последовательность импульсов поступает на тактовый вход счетчика 21, находящегося в режиме вычитанияПри переполнении счетчика 21 на выходе счетчика устанавливается нуль, а состояние выхода переноса изменяется (у большинства интегральных микросхем из высокого уровня в нуль). Сигнал с выхода переноса счетчика 21...

Номер патента: 1436099

Опубликовано: 07.11.1988

Авторы: Кожемяко, Матяш, Мержиевский, Подорожнюк, Рассохин

МПК: G04C 3/00, G04C 9/00

Метки: времени, отсчета, электронная

...и низкого потенциала на его катоде.В момент переключения счетного триггера 2 сохраняется условие для возбуждения последующего (+1)-го и гашение предыдущего -го разрядов системы отсчета времени. При поступлении последующих импульсов с входа источника 1 опорной частоты возбуждение последующих (.+1)-х и гашение предыдущих о.-х разрядов системы происходит аналогично до 59-го разряда. Наличие оптической связи между излучающими фототиристорами 25 59-го разряда и излучающим Фототиристором 25 нулевого разряда и оптическим входом оптоэлектронного инвертора 17 позволяет возбудить аналогиччо нулевой разряд и сформировать импульс переноса на счетный вход счетного триггера 3.Таким образом, система функционирует в режиме кольцевого счетчика,...

Номер патента: 1439649

Опубликовано: 23.11.1988

Автор: Кутинов

МПК: G04C 11/00, G08C 17/02

Метки: времени, дискретным, каналам, передачи, связи, сигналов, синхронным

...каналу связи, способ предусматривает запрещение на ведущей станции измерения времени распространения сигналов между стан - циями, а в очередном цикле, начинающемся с поступления на вход ведущей .станции очередного эталонного сигнала времени, в устройство памяти стирают записанньй в предыдущем цикле код ( 4 - С) и запоминают код ( 4.ьд ) данного цикла, передают этот код в сторону ведомой станции, на которой его ретранслируют по обратному каналу в сторону ведущей станьри, Кроме того, на ведомой станции сравнивают код ( 4 - 8 ), принятый в данном цикле передачи-приема, с кодом ( 4 - 4,8 ), запомненным в предыдущем цикле, декодируют принятый сигнал времени, кодируют интервал (о - с ) между декодированным сигналом и границей передаваемой...

Номер патента: 1472869

Опубликовано: 15.04.1989

Автор: Краснопевцев

МПК: G04C 13/10, H02K 37/00

Метки: торцовый, часов, шаговый, электродвигатель

...ротора при работе двигателя; на фиг.7,8,9 - возможные варианты выполнения схемы управления двигателем. 25Электродвигатель содержит магнитопровод статора 1 в виде диска 2, наторце которого установлена обмоткаиз коаксиально расположенных кольцевых секций 3 и 4, соосных магнитопроводу ротора 5, выполненному в виде диска б, идентичного диску 2. Надисках 2 и 6 выполнено по два концентрично расположенных сквозных выреза 7 и 8 в виде полукольцевых секторов, образующих зубцы 9 и 10. Центры вырезов 7 и 8 смещены один относительно другого на треть дуги окружности.Электродвигатель работает следующим образомВ исходном состоянии двигатель устанавливается в рабочее положениетак, чтобы смещение соответствующих вырезов на дисках статора 1 и...

Номер патента: 1476428

Опубликовано: 30.04.1989

Авторы: Аарон, Гингольд, Милованов, Моисеев

МПК: G04C 3/14, G04F 3/06

Метки: демонстрационные, индикацией, спортивные, стрелочной, часы

...находиться в произвольном. положении. Для установки стрелок в нулевое 55положение нажатием кнопки 8 включаютключ 9, через которьп импульсы управления от генератора б подаютсяна двигатель 2 секундной стрелки 3,при достижении стрелкой нулевого положения кнопку отпускают, в результате чего стрелка останавливаетсяв нулевом положении. Аналогично, нажатием кнопки 10 через ключ 11 импульсами от генератора 6 двигатель4 приводится во вращение и минутнаястрелка 5 устанавливается в нулевоесположение,Кратковременным нажатием кнопки.18 счетчики 19 и 20 обнуляются, врезультате чего положение стрелокна циферблате и состояние счетчиковприводятся в соответствие.В процессе работы при каждом прохождении етрелками нулевого положения, которое "запомнил"...

Номер патента: 1478187

Опубликовано: 07.05.1989

Авторы: Короткина, Речаник

МПК: G04C 13/00

Метки: вторичные, секундомером, цифровые, часы

...в компараторе 32. Поскольку выход счетчика 33 соединен с дешифратором 34 цифры шесть, то в зависимости от номера разряда сигналатекущего времени на выходе приемника 1 (четный или нечетный) счетчик33 в первом случае считает до десяти, а во втором до шести. Например,если код текущего времени поступает,начиная с единиц секунд, а кончаетсядесятками часов, то счетчик 33 считает до десяти с приходом нечетныхтактовых импульсов (в этом случае 25дешифратор 34 заблокирован по управляющему входу запрещающим потенциалом с Я -выхода триггера 5), Припереполнении счетчика 33 сигнал свыхода переноса этого счетчика устанавливает .триггер 39 в нулевое состояние. Когда счетчик 33 считает дошести, то с появлением на выходесчетчика кода цифры шесть...

Номер патента: 1493978

Опубликовано: 15.07.1989

Автор: Опачко

МПК: G04C 11/00

Метки: кварцевых, корректировки, хода, часов, электронных

...параллельно кварцевомурезонатору приводит к суточному отставанию часов 50 аТ = КСп 1 (0,25-1)1(9) Ъ где 1 - первоначальная длина жгута.В случае суточного упреждения хода часов н ЙТ 1 подключают параллельно резонатору жгут длиной 12-5 см, вызывающий суточное отст ав ание часов ЙТ , Ввиду линейной Подключение параллельно кварцево-. му резонатору резистора, удовлетворяЪющего (4), позволяет ускори ь суточ - ный ход часов на ЛТ = 8 - 10 с. Ист 15 ф ходя из параметров, реально применяемых в электронных кварцевых часах реэ онат оров, величина гсоответствующая достижения максимальной частоты, составляет г = 1-3 мОм в зависи мости от параметров часов.В случае отставания часов, которое в любом случае не превышает 8- 10 с в сутки , подключением...

Номер патента: 1494160

Опубликовано: 15.07.1989

Авторы: Краснопевцев, Шватов

МПК: G04C 13/10, H02K 37/00

Метки: двигатель, записи, индукторно-реактивный, информации, приборов, считывания, шаговый

...2, 23, а средние - в кельцеом магнитопроводе 24, запрессованном в корпус 1,Полюсые наконечники 4 стержня 3 и полюсные наконечники 6 постонного магнита 5 образуют зубчатые отверстия, в которых размещены роторы 10, вьполнецньн в виде дисков. Число зубцов пакоечников выбрано четньп, при этом число зубцов иодосньх ьдконечгпков 6 постоя%го маптд ры, п мдгцитопроноде выполнен вырез,через который выступает по одномузубцу каждого ротора 1 О. Изменениемчастоты импульсов п катушках 7 можнорегулировать скорость вращения каждого вала 8, 1 з.п, Ф-лы, 4 ил. в три раза болг,ше числа зубцов полюс.ных наконечников 4, стержней 3.Устройство работает следуоцим образом.11 ри отсутствии сигнала в обмотке 7 упрдглепя десять зубцов ротора эдпмают по от...

Номер патента: 1499310

Опубликовано: 07.08.1989

Авторы: Брусенцов, Гендельман, Детиненко, Лаюшка, Семенов

МПК: G04C 13/00

Метки: хронометрическая

...Состояние Аормирователя 7 индицируется 55цийровыми индикаторами 8,Кроме того, инАормация о временных компонентах с выхода Аормирователя 7 поступает на преобразователь 1 О 69 параллельного кода в последовательный. В преобразователе 9 параллельный код временных компонент под воздействием маркерных импульсов и пачек тактовых импульсов, поступающихс промежуточных выходов целителя частоты (не показаны), преобразуютсяв последовательный код. С выхода преобразователя 9 последовательный кодвремени по линии связи поступает навход вторичных часов 10.Вторичные часы известными способами-,и средствами осуществляют обратное преобразование последовательногокода в параллельный и отображают принятую временную инйормацию на своихиндикаторах,Питание...

Номер патента: 1500987

Опубликовано: 15.08.1989

Авторы: Аничков, Соловьева

МПК: G04C 21/00

Метки: звуковой, сигнализацией, часы, электронные

...минут эле 4мент ИЛИ-НЕ 37 принимает значение "1" при подаче на него В и Гс только прн отображаемой цифре "5".Для десятков минут элемент ИЛИНЕ 39 принимает значение "1", Элемент И-НЕ 30 принимает значение "1" при подаче на него значения Е н значенйя элемента ИЛИ-НЕ 39 только при отображаемой цифре "4". Наконец, элемент И-НЕ 28 при подаче на него Ад и Вдщ принимает значение "0" для отображаемых цифр О, 2,3, а элемент ИЛИ-НЕ 40 - значение "1" при подаче на него значения Еи значения элемента "И-НЕ" 28 только для отображаемой циФры "3".Четырехвходовый элемент И-НЕ 42 принимает значение чО" при комбинации отображаемых цифр 00.0 в течение четырех тактов, Четырехвходовый элемент И-НЕ 43 принимает значение "0" при комбинации отображаемых цифр...

Номер патента: 1509823

Опубликовано: 23.09.1989

Авторы: Вуколов, Липанов, Русских, Серов

МПК: G04C 3/00

Метки: амплитуды, колебаний, осциллятора, стабилизации

...движениибаланса в том же направлении магнитное поле постоянных магнитов будет пересекать правую сторону катушки 33, вследствие чего в ней будетнаводиться индукционная ЭДС отрицательной полярности. Таким образом,выходной сигнал датчика 5 будет разнополярным, а по форме - близким ксинусоиде, Этот сигнал содержит нн -формацию об амплитуде колебаний ос9823 5 10 15 20 25 30 35 50 5 150цнллятора, т.е. амплитуда выходноего сигнала датчика прямо пропорцио-.нальна:.амплитуде колебаний осциллятора.В усилителе-преобразователе 6 разнополярные сигналы усиливаются ипреобразуются в однополярные прямоугольные импульсы, которые затем делятся по частоте следования, увеличиваются по длительности.С усилителя-преобразователя 6 однополярные прямоугольные...

Номер патента: 1525671

Опубликовано: 30.11.1989

Авторы: Гаришин, Рыбальченко

МПК: G04C 13/02

Метки: вторичные, часы

...спадом импульсов, поступающих на его счетный вход. С инверсных выходов первого и второго разрядов счетчика 25 импульсы посту- .: пают на входы элемента И-НЕ 27 соот-ветственно или через элемент 26 задержки непосредственно. На выходе элемента И-НЕ 27 формиРУются им пульсы с длительностью, равной длительности тактовых импульсов. Селектор 2 импульсов обеспечивает выделЕ-ние импульсов кода текущего времени (фиг.2 б), тактовых импульсов (фиг.2 в) 55 маркерного импульса (фиг.2 г) и импульсов, длительность которых равна длительности длительности пакета тактовых импульсов (фиг.2 д). Импуль 1 6сы кода текущего времени н тактовые импульсы поступают соответственно на информационный и сдвиговый входы регистра 9 сдвига, который выполняет роль...

Номер патента: 1527616

Опубликовано: 07.12.1989

Авторы: Бондарцев, Морозов

МПК: G04C 10/00

Метки: воздействия, длительности, ударного

...с крутыми Фронтами (П, фиг. 2 б). Первый импульс последовательности, действуя на вход первого ключа, открывает его для прохождения тактовой частотына входы второго 5 и третьего 3 ключей, Передний Фронт импульса, выделенный с помощью днфФеренцирующей цепи 9, поступая на вход записи второго счетчика 10, обеспечивает перезапись в него кода с выхода первого счетчика 13, Одновременно импульсом с выхода дифференцируищей цепи 9 триггер 11 устанавливается в нулевое состояние и открывается третий ключ 3, через который частота Е поступает на вход вычитания второго счетчика 10. Так как в момент действия первого импульса последовательности иэ первого счетчика 1 Э во второй счетчик 10 переписывается код нуля, то первый импульс частоты Г...

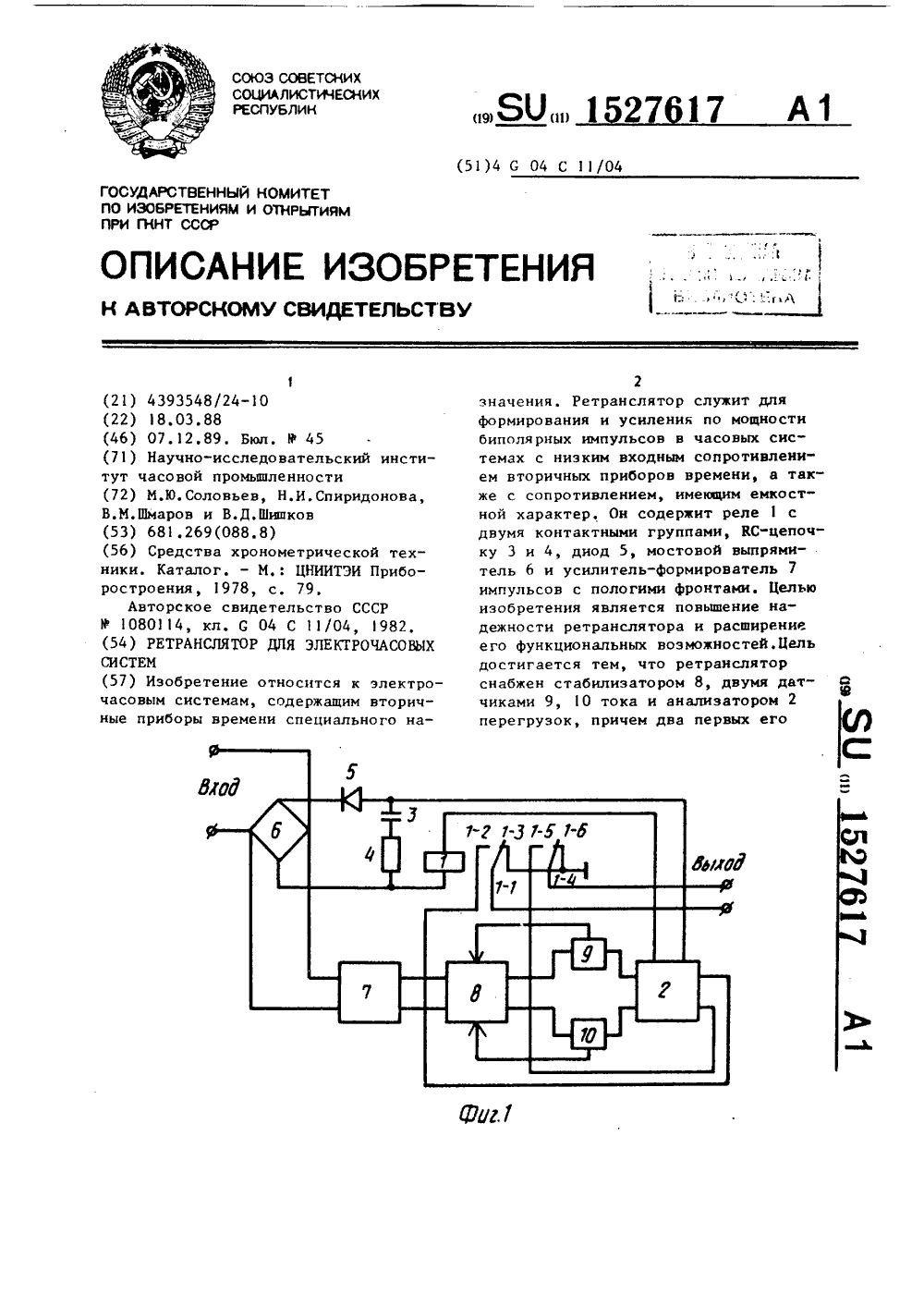

Номер патента: 1527617

Опубликовано: 07.12.1989

Авторы: Соловьев, Спиридонова, Шишков, Шмаров

МПК: G04C 11/04

Метки: ретранслятор, систем, электрочасовых

...обмотке которого через уст ройство анализатора 2 перегрузки включена КС-цепочка 3 и 4, через диод 5 соединенная с минусовым выходом мостового выпрямителя 6.Вход усилителя 7 соединен с входом ретранслятора, а выход - со средними контактами 1-1 и 1-4 реле 1.Нормально замкнутые контакты реле 1 соединены между собой и с шиной "Земля", а нормально разомкнутые конао такты соединены со стабилизатором 8 напряжения через анализатор 2 перегрузки и датчики 9 и 10 тока.Выход стабипиэатора 8 напряжения соединен с входом анализатора 2 перегрузки, выход которого является выходом ретранслятора.Ретранслятор работает следующим образом.Импульс с входа ретранслятора (фиг.2 а) поступает одновременно на . схему мостового выпрямителя 6 и на вход усилителя -...

Номер патента: 1531066

Опубликовано: 23.12.1989

Авторы: Бабкин, Булаткин, Момотов, Семенов

МПК: G04C 23/00

Метки: часы, шахматные, электронные

...16устанавливаются в "исходное" положение игровые часы 17 "белых" ц игровые часы 18 "черных", прц этом показания индикаторов 19-21 счет".иков22-24 "белых" ц показания индикаторов 25-27 счетчиков 28-30 "черных"соответственно устанавливаются в положение 0", одновременно счетчик31 контроля количества сделанныхходов черных приводится в ждущееположение и на индикаторе 32 счетчика 33 устанавливается значение, неравное нулю, ца счетчике 34 (индикаторе 35 счетчика 36) "белых" устанавливается значение "0",Переключателем 37, имеющим трц положения: "Нейтральное, Установкаконтрольного времени "белым", "Установка контрольного времени черным,на контрольных часах 2 "белых" и наконтрольных часах 3 "черных" с помощью дополнительного источника...

Номер патента: 1582177

Опубликовано: 30.07.1990

Автор: Семенов

МПК: G04C 13/04, G04G 5/00

Метки: часы, электронные

...выходы счетчиков 3 - 8 .соответствующими шинами подключены квходам блока 9 дешифратора,Блок 9 дешифраторов выполняет преобразование двоичного кода временныхкомпонентов в сигналы управления блоком 10 индикации. В соответствии спринципом статической индикации каждый дешифратор блока 9 на каждую временную компоненту подключается к выходу соответствующего счетчика 3-8.Выходы блока 9 дешифраторов такжепокомпонентно соответствующими шинамисвязаны с блоком 10 индикации.Блок 10 индикации представляет собой совокупность электросветовыхприборов, число которых определяетсяразрядностью временной шкалы, 1582177Совокупность счетчиков 3-8 блока9 дешифраторов и блока 1 О индикациипредставляет собой устройство формирования шкалы...

Номер патента: 1582329

Опубликовано: 30.07.1990

Авторы: Грудников, Синдаловский, Тавридович

МПК: G04C 3/00, H02P 8/02

Метки: двигателем, часов, шаговым, электронных

...сигнала обнуления задерживается до момента окончания импульса на выходе элемента И-НЕ 14 длятого, чтобы на соответствующем выходе устройства был выработан импульс полной длительности, необходи О мый для работы шагового двигателя,Обычно сигнал обнуления вырабатывается в электронных часах при переводе стрелок или перед запуском часов по сигналам точного времениИ 25 в том, и в другом случае время действия сигнала обнуления превышаетпериод повторения импульсов на шаговый двигатель. в электронных часахс секундной стрелкой период импульсовна шаговый двигатель - 1 с).Рассмотрим случай подачи сигналаобнуления в промежутке между импульсами на выходе элемента И-НЕ 14. Вэтом случае на инверсном входесброса триггера 8 присутствует...

Номер патента: 1583917

Опубликовано: 07.08.1990

Авторы: Елкин, Малкин, Медянцев

МПК: G04B 23/00, G04C 21/16

Метки: наручных, сигналом, часов

...из положения "Включено" в положение "Выключено" или наоборот не.обходимо нажатием на головку переводного вала в направлении к центручасов переместить втулку 8 вдольоси вала 1 до соприкосновения с торцом втулки 2 и, придерживаяее в этомположении, повернуть, За счет сцепления торцовых поверхностей обеихвтулок при повороте втулки 8 поворачивается и втулка 2 с закрепленнымна ней зубчатым фиксатором 3, Поддействием боковой поверхности зубапоследнего выступ 7 упругого плеча 6выходит из впадины переходит черезвершину очередного зуба и западаетв следующую впадину, фиксируя втулку2 в новом положении.В то же время при повороте втулки 2 выступ 10 упругого плеча 9 взависимости от своего положения перемещается из впадины на выступ втулки2 либо...

Номер патента: 1613997

Опубликовано: 15.12.1990

Авторы: Булыгин, Краснопевцев, Таратынко, Шватов

МПК: G04C 13/10

Метки: поляризованный, электромеханический, электрочасов

...пластин 7 и 8, одна из которых выполнена заодно с сердечником 3 обмотки 4 управления, имеющим Т=образную форму, а другая - заодно с П-образным сердеч-. ником 9. При этом разноименные полюса 5 и 6 статора сформированы в разных пластинах 7 и 8, а продольные оси симметрии пластин 7 и 8 расположены водной плоскости с осью 10 вращения зубчатого ротора 1, Поляризованный электромеханический преабра" зователь для электрочасов содердит также диск 1 из магнитомягкого материала, сопряженный соосно с торцом постоянного магнита 2 и расположенный с одинаковым радиальным зазором против полюсов 5 и 6 пластин 7 и 8 магкитопровода.Зубчатый ротор 1 выполнен с зубцамк 12 в виде лопастей, охватывающимипостоянный магнит 2, При этом сооснос зубчатым ротором 1...

Номер патента: 1614077

Опубликовано: 15.12.1990

Авторы: Краснопевцев, Шватов

МПК: G04C 13/10, H02K 37/00

Метки: безредукторный, привод, русич, шаговый

...4 и 6 одинаковы и равны 4, Промежутки между наконечниками 6 равны 8. Промежутки между зубцами 12 и 13 на роторе чередуются, как показано на фиг. 1 (т,е. 4 и 8). Перекрытие зубцами 13 зубцов 12 показано на фиг, 1 и равно 2.Привод работает следующим образом, При поступлении на встречно включенные катушки 7 импульса тока определенной полярности возникает активный момент, в результате чего один из роторов например, , ротор 10) поворачивается на угол, несколькобольший, чем половина шага. Затем роторсовершает доворот под действием реактивтив магнитов. Роторы так же снабжены зубцами и расположены по разные стороны от плоскости симметрии магнитопровода, перпендикулярной оси вращения роторов. При питании привода разнополярными импульсами роторы...

Номер патента: 1615669

Опубликовано: 23.12.1990

Авторы: Булыгин, Краснопевцев, Таратынко, Шватов

МПК: G04C 13/10

Метки: поляризованный, электромеханический, электрочасов

...Разноименные полюса5 и 6 в пластинах 7 и 8 разделенывырезами 10 и 11, а зубцы 12 и 13зубчатого ротора 1 разделены меж 45зубцовыми промежутками 14 и 15Полюса 5 пластины 8 размещены в вырезах 10 между полюсами 6 пластины 7,а полюса 6 пластины 7 размещены ввырезах 11 пластины 8 равномерно исимметрично относительно оси 9 вращения зубчатого ротора 1В вариантеисполнения разноименные полюса 5 и 6занимают одну треть зубцового деления зубчатого ротора 1, вырезы 10 и11две трети эубцового делениязубчатого ротора 1, зубцы 12 " дветрети эубцового деления зубцатогоротора 1, зубцы 13 одну треть зуб цового деления зубчатого ротора 1,межзубцовые промежутки 14 однутреть зубцового деления зубчатого ротора 1, а межэубцовые промежутки 15 две трети...

Номер патента: 1622882

Опубликовано: 23.01.1991

Авторы: Аксельрод, Латыпов, Малкин, Мартыненко

МПК: G04C 3/00

Метки: блок, кварцевых, часов, электронный

...(сплошцд 1 обкпдпкд цод,- строечного конденсатора цодкгппчдет к схеме кварцевого генератора с помощь о заклепки, которая вставляетсян отверстие 9 монтажной платыфиг,)й при расклепывании осуществляетсяэлектрический контакт соприкасающихсяс 1 пошцьгх слоев металлизации обоих платмонтажной и конденсаторной ) с печатными дорожками на лицевой сторонемонтажной платы. Для того, чтобы наличие заклепки не нарушало сплошностиконтакта между соприкасающимися сторонами обеих плат диаметр отверстия 9в кс нденсаторной плате должен превышать диаметр расклепанной части заклепки,В случае крупногабаритных кварц.вых часов подстроечный конденсаторпредагдемой конструкции может бытьсформирован непосредственно на основной печатной плате электронного...

Номер патента: 1644080

Опубликовано: 23.04.1991

Автор: Шаравин

МПК: G04C 19/00, G04G 15/00

Метки: многоцепной, таймер-сигнализатор

...после окончания выдержки времени вданной цепи, она разарретируется, ро"лик 19 под действием пружины 21, диски 5 и 9 под действием пружины 16 возвращаются в исходное положение, лампы26 и 27 и сигнальное устройство 28обесточиваются, двигатель 1, если ненажаты другие кнопки 22, останавливается. Цепь готова к следующему циклуработы,Направление вращения ролика 4 (вала 3), дисков 5 и 9 при отсчете выдержки и перемещение ролика 19 на включение передачи вращения показаны нафиг. 2 сплошными стрелками, а их возврат в исходное положение - пунктирными стрелками, Если по истечении заданного в данной цепи и дополнительного, равного примерно 0,5-1 мин,времени (происходит подача сигналов окончания выдержки) не будет нажата повторно кнопка 22 для...

Номер патента: 1647507

Опубликовано: 07.05.1991

Авторы: Быстров, Колыхалов

МПК: G04C 21/30, G04C 23/22

Метки: времени, реле

...1. Кнопка 1 утопляет конус 2, который отжимает защелку 3 и рассоединяет муфту6 колеса 11 от триба 15, отводит рычаг 5 от кулачка 4., Под действием момента заводнойпружины вращается передача 9-12. Скорость вращения регулируется несвободным анкерным спуском 13 и 14 (скобой),.При совпадении. стрелок с необ 55ходимой уставкой следует нажать и,зафиксировать кнопку 7. Для отработкипрограммы ручка 1 устанавливается в зафиксировать кнопку 7. При работереле кнопка 1 освобождает конус 2,который удерживается защелкой 3, рычаг 5 при отработке времени спадаетс кулачка 4, освобождает конус 2 ипереключает муфту 6 с рычагом 8, который запускает свободный анкерныйспуск с часовым механизмом. 1 нл. положение Работа" (поворачивается в обратную сторону и...

Номер патента: 1652966

Опубликовано: 30.05.1991

Авторы: Билик, Медведев, Хазов

МПК: G04C 13/02

Метки: времени, отображения, цифрового

...7 работает следующим образом. Импульсы актовой пачки поступают 5 10 15 20 25 30 35 40 45 50 на счетный вход счетчик-: -:41 фиг, 8,1 а котором совмес гно с -, риггеоа,. 29 и мультиплексорам 42 орга:изова с;:;:тч,к с переменным коэффициентом пересетз Уаксимаг,ьный коэффициент пересчета этого счетчика (и счетчика 40) равен количеству так говых импульсов в пачке при приеме самого длительного из возможных информационных кодов, Первый выход счетчика 40 подключен к Е-входу Г" ервага триГГера Группы 41, второй выход счетцика - к 51-выходу Гервого триггера из группы 11 и к Р.входу второго триггера этой группы и т,д, до посддднего вь;ь-га счетчика "0 (выха 1 а пеоеполнения Го разрядной сетки), котсрый подключе к 1" входу Г 10...

Номер патента: 1675843

Опубликовано: 07.09.1991

Авторы: Алексеенок, Сорокин, Фромберг, Ямпольский

МПК: G04C 21/30

Метки: времени, программатор, учебного

...распределителя, Пусть длительность первой перемены выбрана равной 5 мин. Это значит, что первый выход счетчика 2 через коммутатор 6 соединен с первым входом мультиплексора 7, После поступления восьмого импульса на вход счетчика 2 высоким уровнем с восьмого выхода счетчика триггер 4 устанавливается в нулевое состояние. 5 10 15 20 25 30 35 40 4550 55 После подачи следующего девятого импульса от часов 1 на счетчик 2 таким образом, после 45 мин паоле начала занятий) высокий уровень появится на девятом выходе счетчика 2. Положительным перепадом с девятого выхода код на выходе счетчика 3 увеличится на "1". За счет перепада напряжения на выходе элемента ИЛИ 8 вновь запускается формирователь, собранный на триггере 5, и в течение импульса...

Номер патента: 1677691

Опубликовано: 15.09.1991

Авторы: Антипин, Глебович

МПК: G04C 3/00

Метки: времени, документирования, программное, фиксации

...с передним фронтом ближайшего импульса такта, происходит устойчивый запуск или не запуск триггера 29, в результате чего на его инверсном выходе устойчиво сформируется или нет последний в данном цикле обращения микроЭВМ к электронным часам импульс записи в регистр хранения и тем самым будет предотвращена возможность перезаписи информации счетчиков в регистр хранения в следующий далее момент трансляции информации регистра память микроЭВМ. Блок сопряжения по сигналу ВУ дешифрирует адрес путем сравнения его на элементе сравнения 11 с адресом, присвоенным данному блоку и набранному с помощью перемычек (при присвоении блоку нулевого адреса схема сравнения реализует функцию И), При последующем появле.нии сигнала микроЭВМ СИА по...
