Номер патента: 147146

Опубликовано: 01.01.1962

Авторы: Вапнэ, Гедзберг, Казмирчук, Старков, Уквальберг, Шаповаленко, Яковлева

МПК: G04C 5/00

Метки: наручные, часы, электронные

...постоянных магнита 1, соединенных подковообразным магнитопроводом 2 с изгибом, позволяющим уменьшить высоту часов.147146Электрическая схема представляет собой усилитель на полупроводниковом триоде 3 с положительной обратной связью,При колебательном движении баланса 4 магнитная система пересекает обмотки катушек 5 и б, объединенные в общую катушку 7.Индуктируемая в обмотке катушки 5 э.д.с. резко открывает полупроводниковый триод, и через обмотку катушки б протекает импульс тока. Магнитный поток обмотки катушки 6, взаимодействуя с полем магнитной системы, сообщает балансу 4 импульс энергии, благодаря чему происходит колебание баланса без затухания. За полный период колебания баланс получает два импульса.Конструктивно обмотки катушек...

Номер патента: 147537

Опубликовано: 01.01.1962

Автор: Курицкий

МПК: G04C 1/04

Метки: бесконтактный, времени, прибора, пружины, электроподзавод

...ток импульса, поддерживающий вращение ротора. При такой схеме двигатель не потребляет ток при заторможенном роторе.Возникновение пульсирующего тока в момент отпирания полупроводникового триода позволяет использовать пульсирующий ток в дотюлнительной катушке 6 для приведения в действие какого-либо сигнального устройства, При замкнутом ключе 7 якорь 8 будет периодически притягиваться катушкой 9 и ударять молоточком 10 о поверхность Л, выдавая требуемый звуковой или электрический сигнал, Прекращение сигнала производится размыканием ключа 7.Подзаводка пружины 12 от ротора 2 (см. фиг. 2) осуществляется через колесную передачу (колеса 13, 14, 15 16) и фрикцион, выполненный в виде чашеобразного диска 17 и колонки 18, которая закреп. лена на...

Номер патента: 149351

Опубликовано: 01.01.1962

Авторы: Понтер, Херберт

МПК: G04C 5/00

Метки: контактное, механизмов, часовых, электрических

...и зубца храпового колеса.Штифт 5 будет выталкивать храповое колесо из установленного магнитом 3 положения покоя до тех пор, пока зубец храпового колеса соединен с пружиной 9, При этом происходит отталкивающее взаимодействие магнитного поля катушки 10 баланса и магнитного поля постоянного магнита 3.Незадолго перед выходом или в момент выхода штифта 5 из впадины между зубцами храпового колеса пружина 11 отпадает от зубца последнего и цепь тока разрывается, а штифт 5 вместе с диском 6 и балансом 9 движется в том же направлении по инерции,Храповое колесо при выходе штифта 5 из его впадины переводится на один з 1 оец в другое положение покоя с помощью магнита 3. При обратном движении баланса штифт 5 набегает на зубец храпового колеса и...

Номер патента: 149715

Опубликовано: 01.01.1962

Автор: Плужник

МПК: G04C 13/03

Метки: вторичных, подгонки, часов, электрических

...вторичными электрическими часами устанавливают подгонную розетку с деревянным подрозетником, При рассогласовании показаний вторичных электрических часов с показаниями первичных часов подают серию корректирующих импульсов в цепь вторичных часов с помощью штекера телефонного индуктора, включаемого в подгонную розетку. В корпусе розетки размещены контактные лепестки, укрепленные так, что при включении штекера основная цепь питания часов разрывается. Вставляя штекер телсфонногз индуктора в подгонную розетку, переводят стрелки вторичных электрических часов в положение, соответствующее показаниям первичных часов, что ускоряет и упрощает процесс подгонки вторичных часов.Ы 149715 Описанные способ и устройство для его осуществления...

Номер патента: 152199

Опубликовано: 01.01.1962

Автор: Курицкий

МПК: G04C 5/00

Метки: контактный, регулятор, спусковой, часов, электромеханический

...схематично показана конструкция предлагаемого электромеханического контактного регулятора для часов.Баланс несет подвижной электромагнит 1, взаимодействующий состационарной катушкой 2 привода, расположенной на платине часовДвижение от оси 3 баланса передается на стрелочцый механизм с помощью храпового колеса 4, перемещаемого эллипсом 5 баланса. Е 1 аоси б храпового колеса установлен контактный кулачок 7, который приврашении храпового колеса замыкает хонтактную пластину 8, расположенную ца платине часов. Контактный кулачок 7 может быть выполненмногоплечим, что дает воэможность произвольно изменять число замыканий за один оборот храпового колеса 4. Таким образом, расположение контактного кулачка 7 на оси б храпового колеса позволяет...

Номер патента: 152200

Опубликовано: 01.01.1962

Автор: Аксельрод

МПК: G04C 1/04

Метки: датчик, ускорения

...подвижный подковообразиый магнитопровод 3, на концах которого закреплены постоянные магниты 4. Неподвижная катушка 5 возбуждения включена в базовую цепь транзистора (на чертеже не показан), а импульсная катушка 6 - в коллекторную цепь транзистора. Зубчатое колесо 7, сцепляющееся с колесом 8, свободно посажено на ось 9 и связано с ней посредством храпового механизма 10. В выточке колеса 8 помещена спиральная заводная пружина 11, внутренний конец которой закреплен на секундной оси 12, а наружный - на колесе 8. Волоски 13 являются токопроводящими. Секундное колесо 14 и ходовой триб 15 посажены на свои оси. Угол поворота импульсной катушки 6 ограничивается упорным штифтом 16,М 152200 Постоянные магниты "4 наводят в неподвижной...

Номер патента: 153692

Опубликовано: 01.01.1963

МПК: G04C 15/00

Метки: 153692

...режим - молниеносная игра.Соответствующий реЖим игры задается переключателем.После сделанного хода белых нажатием кнопки стержень рычага10 опускается, и его упор 11, представляющий собой металлическуюпластинку, установленную на оси, откидывается вверх, После сделанного хода черных стержень передвигается вверх и упор П поворачивает зубчатую систему счетчика сделанных ходов,На оси шестерни 12 смонтирована четырехзубая звездочка 13, Зацепляясь за эту звездочку, упор 11 поворачивает шестерню только придвижении вверх; при движении вниз упор минует звездочку 13, поворачиваясь на оси.Шестерня 12, находясь в зацеплении с шестерней 14, поворачиваетее при одном ходе на /оборота. На оси шестерни 14 имеются зубчатая шестерня 15 и кнопка установки...

Номер патента: 154497

Опубликовано: 01.01.1963

МПК: G04C 3/12

Метки: 154497

...тока.Принципиальная схема осциллятора изображена на чертеже.Осциллятор представляет собой цилиндр, состоящий из наоора пьезоэлектрических дисков 1, склеенных между собой эпоксидной смолой 2 и укрепленных одним торцом на плате 3 часов; на другом свободном конце эпоксидной смолой прикреплена шестерня 4, служащая для передачи колеоательно-вращательного движения механизму часо, Электроды дисков соединены между собой параллельно. В данной схеме использован обратный пьезоэлектрический эффект дисков, работающих на кручение.Переме 1111 ый электрический ток с частотой оО ги подаемся на все пьезодиски одновременпо, что приводит к их развороту относительно оси на угол, пропорциональный амплитуде электрического сигнала, В результате этого...

Номер патента: 159460

Опубликовано: 01.01.1963

МПК: G04C 5/00

Метки: 159460

...точкам а и б входного напряжения У., частота которого близка или равна резонансной частоте маятника, маятник приходит в колебательное движение. При движении намагниченного выступа 7 в воздушном зазоре происходит разбаланс колебательного контура схемы, т, е. потокиФв -7- ФзРазность этих потоков наводит э, д. с. в обмотке 10 стержня 4. Напряженность поля магнитного выступа маятника б не входит в параметры колебательного контура, тем самым нет факторов, понижающих точность работы у стройства.При подаче постоянного напряжения на коллектор триода 1 в нем возникают флюктуационные шумы с бесконечным спектром частот, Одна из этих частот, равная резонансной частоте маятника, выводит его из состояния покоя и заставляет колебаться с весьма малой...

Номер патента: 160462

Опубликовано: 01.01.1964

Авторы: Илохин, Нартов

МПК: G04C 5/00

Метки: механизл, часовой, электромеханический

...характеристики системы цз двух вибраторов.Конструктивно вцбраторы выполнены так, что цмеют резоцацсцые частоты, несколько отличающиеся по величине.На частоте г, амплитуды колебаний вцбраторов равны по величине, следовательцо, и магнитные потоки в среднем стержне будут р а вцы.Прц цзмецеццц частоты от 1 в сторону 1 г или , амплитуды колебаний вцбраторов будут разли гц, что вызовет появление разцостцого магнитного потока в среднем стержне сердечццка ц появление выходного цапряже 160462йия. График йзменения выходного напряжения У, с учетом его фазы приведен на фиг. 2,б.Как видно из этого графика, суммарная частотная характеристика получается уже, чем при одном вибраторе, почти в два раза. Это эквивалентно повышению добротности Я контура...

Номер патента: 160463

Опубликовано: 01.01.1964

МПК: G04B 3/00, G04C 5/00

Метки: 160463

Номер патента: 160464

Опубликовано: 01.01.1964

МПК: G04C 23/12

Метки: 160464

...подготалиает цепь срабатыания реле 29.Если схема совпадения 12 в третью секунду це выдаст импульс совпадения, то реле 15 нс срабатывает, а реле времени приведет всю схему в исходцос состояние. Это показывает, что полученные два импульса являлись помехой.Если ке в третью секунду схема совпадения выдает импульс и реле 15 срабатывает, то срабатывает и реле 9 срез свои 1 Ормяльно замкнутые контакты у,), Остяп 2 лиая диГатсль фазоращатсля. 1 хоптактахи 31 п 32 эоо же реле подготалияется схема реерса двпгате. ля, а через контакт 33 осущестляется его самоблокирока,После остановки двигателя фазовращателя схема может находиться в двух возможныхсостояниях, иллюстрируемых графиками ца фиг. 2.Первый случай соответствует такому состоянию схемы, при...

Номер патента: 163537

Опубликовано: 01.01.1964

МПК: G04C 5/00

Метки: 163537

...представляет собойсимметричный магнитопровод, в котором по. стоянные магниты уравновешивают друг друга, а в формировании импульса участвует всямасса баланса.Магниты из платицокобальтового сплаваможно сделать малой высоты, что вследствие высокой коэрцитивцой силы сплава цеприведет к нх размагничиванию.Катушки выполняются с одинаковым чцслом витков и подключаются к батарейке (цачертеже не показана) последовательно.При замыкании электрической цепи в мо-мент, когда баланс це дошел ца некоторыйугол до полокения статического равновесия,все четыре пары магнитов будут взаимодецствовать с магнитным полем катушек н баланс будет получать импульс до тех пор,пока электрическая цепь це разомкнется. Работа системы рассчитана ца подачу одностороннего...

Номер патента: 163538

Опубликовано: 01.01.1964

МПК: G04C 13/08

Метки: 163538

...работу обоих стрелочных механизмов, и достижение разнонаправленного вращения двух соосных минутных осей без дополнительных паразитных зацеплений.На фиг. 1 и 2 представлена принципиальная схема механизма,Цилиндрический постоянный магнит 1 с торцовой поляризацией, закрепленный на оси 2 в комплексе с торцовыми накладками 3, образует качающийся ротор электромагнитного поляризованного привода механизма, Полюсные накладки 4 и 5 электромагнита, стличающиеся друг от друга высотой, закреплены на сердечнике б, на котором установлена катушка 7. При подаче на катушку знакопеременных импульсов от первичных часов ротор, размещенный в зазоре между накладками 4 и б, изменяет свое положение в соответствии с полярностью постоянного магнита....

Номер патента: 165122

Опубликовано: 01.01.1964

Авторы: Рейфман, Федотов

МПК: G04C 3/02

Метки: бесконтактный, привод, часов, электрических, электромагнитный

...(на чертеже не показана) через катушку 8, эмиттер-коллекторный переход транзистора 5 на минус батареи. При падении напрякения на сопротивлении катушки 8 германиевый диод 9, например Д 7 Г, заперт и в катушку 15 10 ток не течет.При возвращении маятника 1 в положениеравновесия флажок 3 входит в зазор между катушками 4 и прп максимальной амплитуде вправо перекрывает его, Вследствие этого ко эффициент взаимоиндукции катушек 4 уменьшается настолько, что самовозбуждение транзистора 5 становится невозмокныд. Колебания высокой частоты прекратятся и транзистор 5 запрется. Установка катушек 4 по отноше нию к флажку 3 производится так, чтобы моменты открытия и закрытия транзистора 5 наступали при прохождении маятником 1 полокения...

Номер патента: 170391

Опубликовано: 01.01.1965

Авторы: Рейфман, Федотов

МПК: G04C 13/00

Метки: бесконтактного, формированияимпульсов

...емкость 17 в цепи эмиттер - база транзистора обеспечивает плавное нарастание или уменьшение тока в цепи вторичных электрических часов, что исключает в ней появление экстратоков размыкания и помех радиоприему.Лаказ 896;1 Тиране 600 гРормат бум 60 Х 90/а Обьем 0.,21 изд. л. Цена 5 коп. ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр, Серова, д. 4, Типография, пр. Сапунова, д. 2. Устройство работает следующим образом. В первоначальном положении, когда контакты 13, 2 и 4, 6 и 7 разомкнуты, ток от источника питания в линию 8, 9 вторичных электрических часов поступать не будет, так как транзистор заперт. При вращении ведущей оси 12 один из кулачков 10 диска замыкает контакт 13, а сектор...

Номер патента: 170865

Опубликовано: 01.01.1965

Авторы: Дейкин, Иая, Научно, Соболь, Тарасов, Уваров, Чиркин

МПК: G04C 3/06

Метки: бесконтактные, наручные, часы, электронно-механические

...связи включена междуОазой и эмиттером полупроводни 1 ового транзистора 1. Между коллектором и эмиттером транзистора включена импульсная катушка 2, Обе катушки представляют единую обмотку, 15 выполненную прп параллельной намотке одновременно двух проводов. В цепь катушки Включен источник 3 тока. Обе катушки (В Виде единого блока) и транзистор монтируются на пластмассовом блоке 4 посредством печатного монтака, Блок 4, источник 3 тока и закрепленный мосток 5 устанавливаются на платине 6 часОВ.Баланс 7 крестообразной формы несет магнитопровод 8, выполненный в в 1 тде скобы с 25 двойным изгибом каждого плеча, На магнитопроводе установлены постоянные магниты 9.различающиеся по толщине и имеющие в плане конфигурацию прямоугольников с...

Номер патента: 171800

Опубликовано: 01.01.1965

МПК: G04C 5/00

Метки: 171800

...радиально, представляя как бы продолжение спиц 3 и 4. Накладки 15 и 1 б закреп 5 лены соответственно на кольцах П и 12 диаметрально противоположно накладкам И и14, Эти накладки изготовлены также из магнитного материала.На основании 1 меж0 14 монтируется катушка3дечником. Катушка 18 устанавливается диа метрально противоположно к катушке 17. Вся система камертонов крепится к основанию 1 с помощью гайки 19.При протекании тока по катушке 17 накладки 18 и 14 притягиваются. При частоте тока, равной резонансной частоте колебаний системы, кольца колеблются вокруг втулки 2. Вибрация накладок 16 и 16 приводит к периодическому изменению зазоров между ними и сердечником катушки 18, в которой наводится э,д,с. с частотой, равной резонансной...

Номер патента: 172234

Опубликовано: 01.01.1965

Авторы: Бондарев, Гендельман, Рейфман

МПК: G04C 13/02

Метки: двигателем, схема, часовым, шаговым

...включены последовательно и находятся под постоянным напряжением, создаваемым 15 источником тока 8. В среднюю точку конденсаторов включен конец обмотки шагового двигателя 9, Импульс тока через его обмотку создается двояко: либо путем одновременно протекающих процессов заряда конденсатора 20 б и разряда конденсатора 7 через цепь диода 10 и генерирующего транзистора 1, который открьпзается тогда, когда металлическая пластинка 2 выходит из зазора между катушками 4 и б, либо путем одновременно проте кающих процессов заряда конденсатора 7 иразряда конденсатора б через транзистор 11, который открывается тогда, когда транзистор 1 заперт.В первом случае ток п30 9 проходит в направлен 1аз 1637/5 Тираж 600 Формат бум, 60 Х 90/а Объем 0,16 изд. л....

Номер патента: 182058

Опубликовано: 01.01.1966

МПК: G04C 13/06

Метки: колесо, храповое

...колесо выполняется в виде узла, составленного из триба, несущего храповое колесо и стопорное колесо, предназначенное для фиксации положений покоя храпового колеса. Подобная конструкция нерациональна для применения в малогабаритных электрических часах, так как отличается значительным высотным размером.Для снижения высотного размера узла храпового колеса в предложенной конструкции стопорное колесо, фиксируемое магнитом, запрессовано аксиально в зубчатый венец, толщина которого меньше или равна толщине стопорного колеса, При этом контактное колесо выполняется преимущественно из серебра, а стопорное колесо, изготовленное из магнитно-мягкого материала, имеет радиальные зубья преимущественно трапецеидального профиля, Стопорное колесо может...

Номер патента: 182059

Опубликовано: 01.01.1966

Автор: Рейфман

МПК: G04C 13/02

Метки: импульсов, линию, нагрузки, посылки, формирования

...перть. Ток О Г батареи 12 В .Инию на /рузкц це поступает. Прц замыкании контакта ток непосредственно поступает п нагрузку. :-то це вызывает трудностей, нбо цляьч/ост; цярастяцця тока определяется индуктивным хт 1 ря ктеро: ц я Груз,"ц. ВГС 1 ток и ротектет че,./Сз конт;кт. Е/1/кйст/ 5 зярлжяетсл до ПО,/ноо цяцрлжецця батареи через сопротивление 6 1 диод 13. Транзисторы 1, 3 ц 4 остаются Зяпертымц. В случае короткОГО зс/мыкт 1 цця ня ;/ццци нагрузки происходит перегоряП/е предохрян//теля. Длителы/ость зямыкяццл и ток ПГ О РЯПИ/иваОтсЯ /ОПность/0 тРГцзцст 01111. Прн за мы кянц 11 контакта екость д н/1 чцн/1 ет Р//ЗР 5/ЖЯТЬСЛ, НРЦЧЕХ/ ТОК СС РЯЗР 5/Д/1 ПРОХОДИТ /ерсз /п/грузку и базу транзистора 4. Транзисторы 4 и 3 усцлцвя/от этот...

Номер патента: 183130

Опубликовано: 01.01.1966

МПК: G04C 13/04, G04C 13/06

Метки: 183130

...спадание тока в цепи вторичных часов, что исключает появление в пей экстрдторов рззмыкания и помех радиоприему. Управлепис транзистором осуществляется конт)кгзи, взаимодействующими с кулачками 1 О секунд. поО диска диамегрзлшО р 1 спо,10 жсИым 11 пз его ободе, а упрзьление работой реле производится контактом 1(, взаимодействуюцпм с сектором 12, соосным с диском кулачков. Такая конструкция обеспечивает ере ключе)ие контактов реле в пероды, когда че 1)ез ко гакть нс п 1 отекзег ток. .,сктор 1- замыкает контакт 11 каждые две минугь 1, чго создает инверсию цепи через импульс.Схема при работе часов имеет чегырс )сповш х позиции,В первой позиции оба контакта б и 1 разомкнуты. Ток от батареи ь цепи нагрузки поступать не будет, так как...

Номер патента: 188719

Опубликовано: 01.01.1966

МПК: G04C 23/14

Метки: 188719

...в центре которой расположен вал со стрелкой. Маска по периферии имеет шесть вырезов - отметок часов. Ячейки, помещенные в общем корпусе, с передней стороны закрыты шкалой 19, обращенная к ячейкам сторона которой матирована или покрыта тонким слоем белой матовой краски.Реле времени могут быть помещены в пульте управления, а если таковое отсутствует, то непосредственно в информаторе. Потенциомет. ры для установки времени обоих реле имеют общую ручку поворота, и шкала их градуирована по сумме времени первого и второго реле.Работа устройства осуществляется следующим образом. До начала работы на реле времени общей ручкой устанавливается время, предусмотренное по технологической карте для изготовления детали.В начале работы замыкается на...

Номер патента: 189350

Опубликовано: 01.01.1966

Авторы: Головков, Ольшевский, Полев

МПК: G04C 15/00

Метки: аппаратуры, времени, работы, счетчик, электрический

...частей: синхронного гистерезисного электродвигателя 1, редуктора 2 и циферблата 3 с тремя шкалами с различными пределами измерений.Синхронный гистерезисный электродвигатель является электроприводом часового редуктора и представляет собой восьмиполюсную синхронную машину, у которой на внутренних полюсах 4 расположены четыре короткозамкнутых витка 5. Часовой редуктор является нагрузкой для синхронного электродвигателя и передает вращение от ротора б электродвигателя на стрелки 7 и блинкер, который выводится на циферблат от редуктора ивращается со скоростью 50 об(лтин.В корпус 8 прибора вмонтировановое стекло 9. Рабочей частью ротора5 ся викаллоевое кольцо 10, а опорамивые камни 11, впрессованные в центральныймагнитопровод 12.Для...

Номер патента: 179233

Опубликовано: 01.01.1966

Авторы: Бабошко, Бел

МПК: G04C 13/06

Метки: контактное, наручных, электрическихчасов

...цилиндрических штифтов, а центральная часть, уголщенная и имеющая центрующее кернение, поджата винтом, позволяющим менять прогиб скобы и, меняя зазор магнитной цепи, регулировать силу притяжки.На чертеже показана схема описываемогоустройства. На оси 1 баланса установлен ролик 2 сэллипсом 8, одна грань 4 которого металлизпрована и находится под напряжением.Анкер 5 снабжен трехрожковым хвостовиком, крайний рожок которого выполняет функцию контакта, соприкасаясь с металлизированной гранью эллипса, а средний - функцию копья. Анкер перемещается между ограничительными штифтами б, питание на анкер по дается с помощью спирали 7, отрегулированной таким образом, что в спокойном состоянии анкер занимает положение вдоль линии центров. Анкер...

Номер патента: 179678

Опубликовано: 01.01.1966

МПК: G04C 3/02, G04C 3/04

Метки: 179678

...транзисторов 4 и 5, составляющих схему и запертых в период пауз. АГНИТНЪЙ ПРИВОД ЧАСОВ В период пауз ток через катушку не протекает. Транзисторы заперты, так как между их базами и эмиттерами нет разности потенциалов. База транзистора 4 соединена с эмит тером сопротивлением б, а база транзистора5 и его эмиттер соединяются через сопротивление 7. От положительного импульса э.д.с., индуктируемого в катушке, ток проходит через конденсатор на базу транзистора 5. Тран зистор открывается, Ток от положительногополюса источника тока через сопротивление б протекает через коллектор-эмиттерный переход транзистора. Часть тока, протекающего по этой цепи, создает ток смещения базы 15 транзистора 4, вследствие чего он начинаетоткрываться. Ток течет от...

Номер патента: 181519

Опубликовано: 01.01.1966

Авторы: Домрачев, Московский

МПК: G04C 23/00, H01H 43/00, H03M 1/26 ...

Метки: времени, датчик, программный

...вестстви. оддт- конторы екунд хемы Про часов чсссоссс граммный датчик времени, соде ой мехашсзм и логическую схем сссся тем, что, с целью повыше сти при длительном цикле работ естве чувствительных элементов ы индукционные микродатчики,которых укреплены на концах ого механизма, а индукторы раз рядах часов, минут и секунд и я с помощью логической схемы о датчика.дехи но в кач зован ско и часов г, раз дают товог Известны программные датчики времени контактного и бесконтактного типов, выполненные на базе часовых механизмов.Предлагаемый датчик отличается от из ных тем, что он содержит в качестве чув тельных элементов индукционные м икр чики, общие якори которых укреплены на цдх стрелок часового механизма, а пндук размещены в разрядах часов,...

Номер патента: 192071

Опубликовано: 01.01.1967

Автор: Рейфман

МПК: G04C 3/02

Метки: бесконтактный, привод, электромагнитный

...в цепи 5 электромагнита привода И ь момент резкогоизменения тока в цепи нагрузочного сопротивления при срыве генерации первого генератора. Конденсатор 15 и диод 1 б предназначены для гашения свободных колебаний при 10 переходных процессах. Катушки закрепленынеподвижно. Если флажок 2, колеблясь вместе с маятником, це выходит из зазора между катушками, происходит непрерывное сообщение энергии маятнику, что приводит к росту 15 его амплитуды. На нагрУзочнох сопрот 103,енин возникают токовые импульсы. Резкое возрастание потенциала через конденсатор 17 передается на базу транзистора 11, что приводит к его открытию. с 1 ерез катушку при вода проходит коллекторцый ток. Чагцптноеполе, взаимодействуя с ферритовой пластинкой 18, укрепленнои ца...

Номер патента: 195970

Опубликовано: 01.01.1967

Автор: Хорст

МПК: G04C 5/00

Метки: балансовых, спусковое, часов

...В колонке 4., Г 1 оследпяя ь процессе регулировки может вращаться, пз. меняя натяжение пружины, Анкер снабжен эластичной пружпОРх 5, свободный конец ко. торой опирается иа штифт 6, образуя таким Ооразо 1 эчастпчпыЙ рожок. ВтороЙ рожок а:- кера выполиеи обычной формы.В исходном положении анкер опирается па регулируемый эксцентричный огряшчительиьтй штифт 7, поворотамп которого регулируется зацепление его с эллипсом 8, устаповлепым па ролике баланса 9. 1 огда анкер прилегает к упору, эллипс входит в рожки и, воздействуя па пружину-рожок 5, приподнимает анкер от упора, освобождая спуск (сз. положение 1 а), По мере подъема анкера вызывается деформация пржпиы 3, которая В некоторый момент времени изменит направление своего выгиба, сообщив...

Номер патента: 201966

Опубликовано: 01.01.1967

Автор: Рейфман

МПК: G04C 5/00

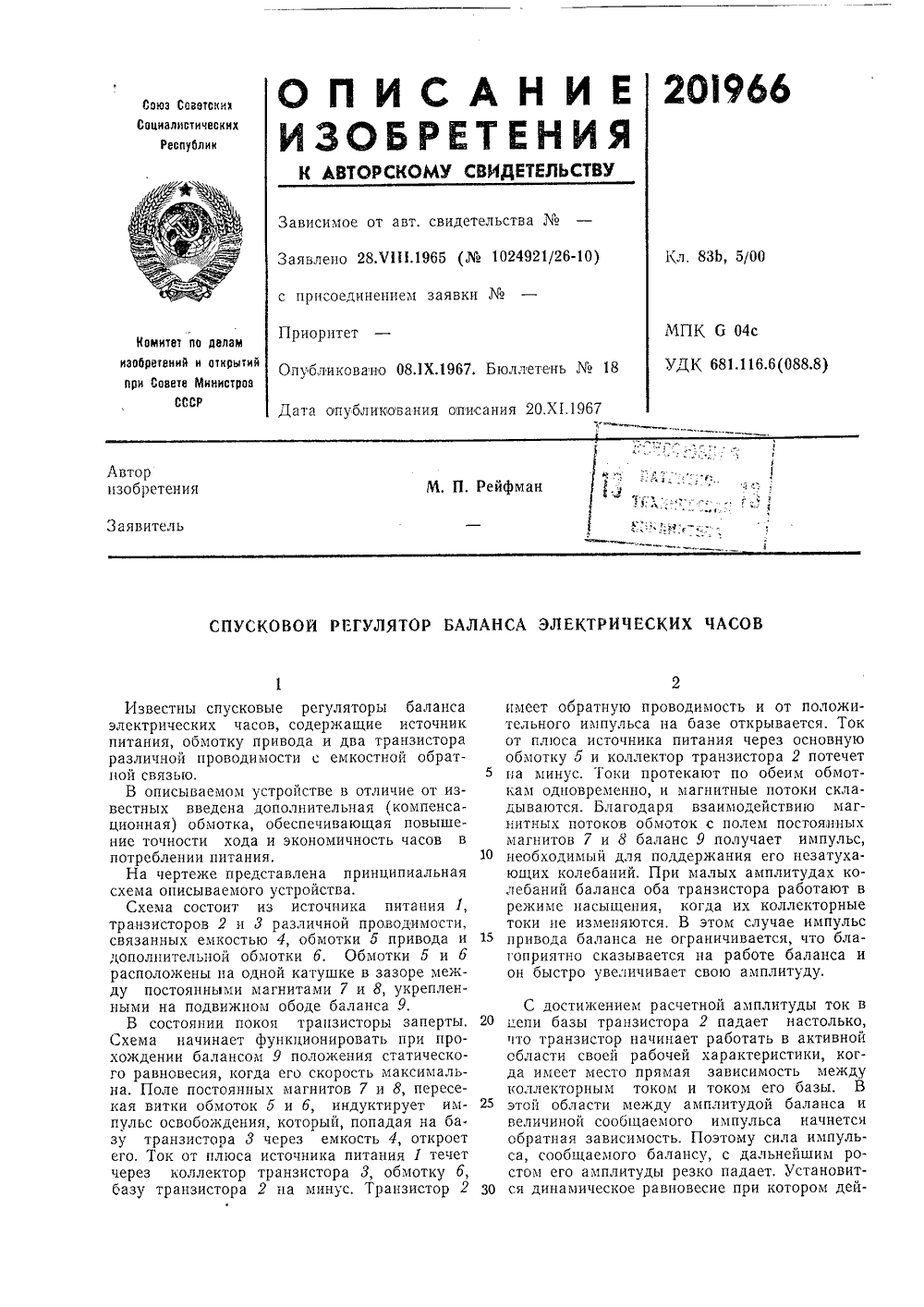

Метки: 201966

...устройства.Схема состоит из источника питания 1, транзисторов 2 и 3 различной проводимости, связанных емкостью 4, обмотки 5 привода и дополнительной обмотки б. Обмотки 5 и б расположены па одной катушке в зазоре между постоянными магнитами 7 и 8, укрепленными на подвижном ободе баланса 9.В состоянии покоя транзисторы заперты, Схема начинает функционировать при прохождении балансом 9 положения статического равновесия, когда его скорость максимальна. Поле постоянных магнитов 7 и 8, пересекая витки обмоток б и б, индуктирует импульс освобождения, который, попадая на ба зу транзистора 3 через емкость 4, откроет его. Ток от плюса источника питания 1 течет через коллектор транзистора 3, обмотку б, базу транзистора 2 на минус. Транзистор 2...
