Ретранслятор для электрочасовых систем

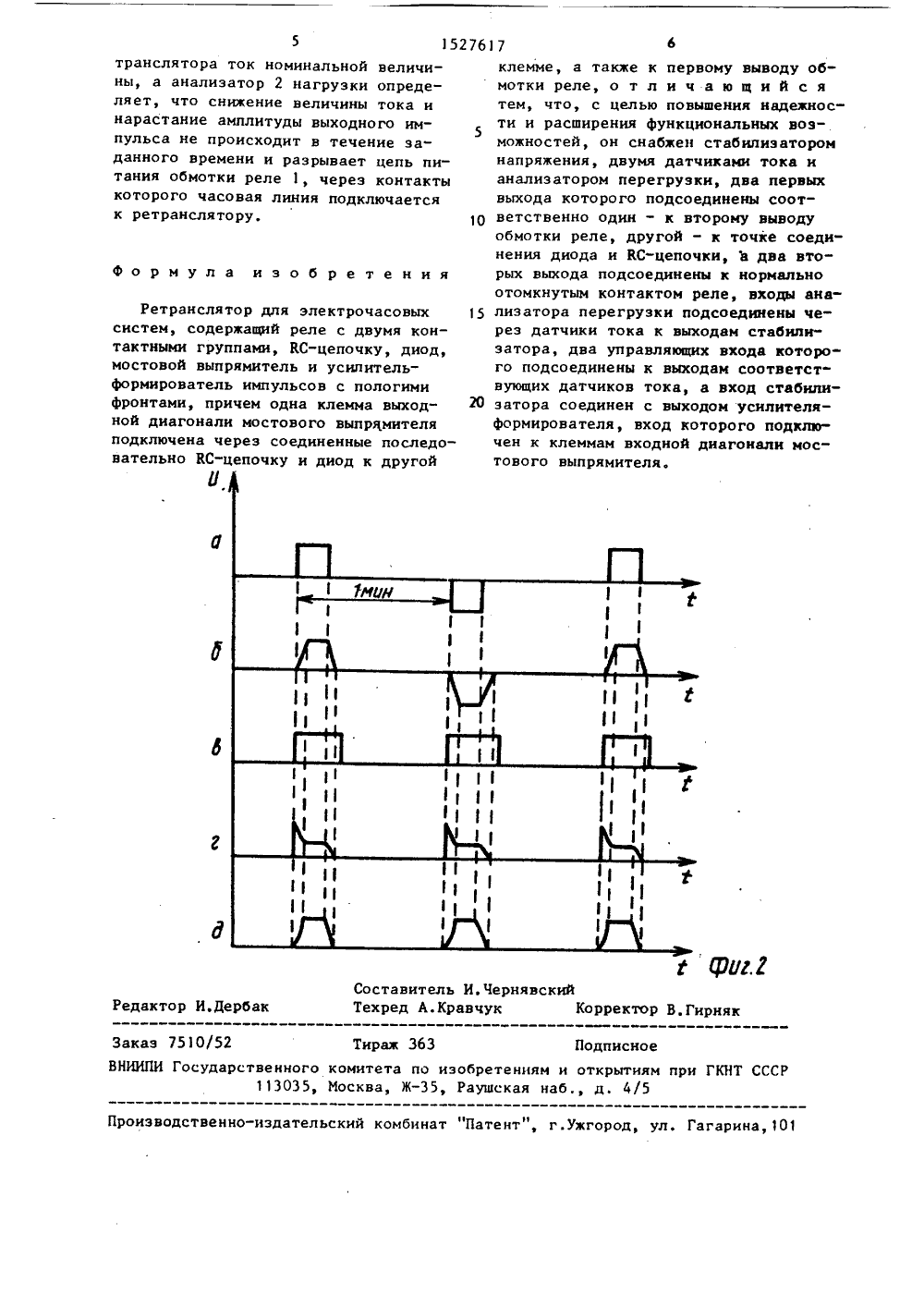

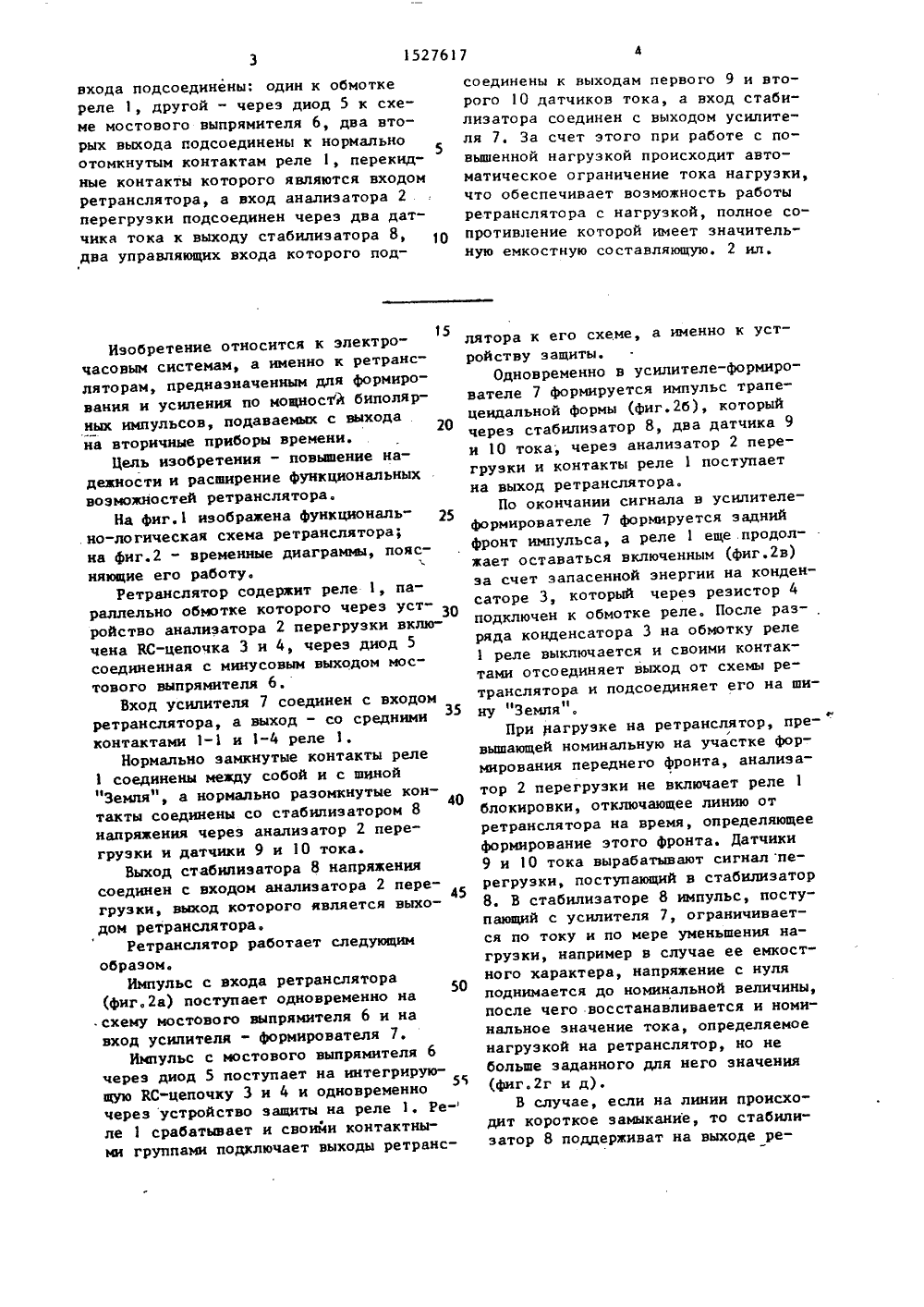

(51)4 С 04 С 11/04 ОПИСАНИЕ ИЗОБРЕТЕНИЯ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЭОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Научно-исследовательский институт часовой промышленности (72) М.Ю.Соловьев, Н.И.Спиридонова, В.М.Шмаров и В.Д.Шишков(56) Средства хронометрической техники. Каталог. - М,: ЦНИИТЭИ Приборостроения, 1978, с. 79.Авторское свидетельство СССР В 1080114, кл, С 04 С 11/04, 982. (54) РЕТРАНСЛЯТОР ДЛЯ ЭЛЕКТРОЧАСОВЫХ СИСТЕМ(57) Изобретение относится к электро- часовым системам, содержащим вторичные приборы времени специального на 801 27 17 А 1 2значения. Ретранслятор служит для формирования и усиления по мощности биполярных импульсов в часовых системах с низким входным сопротивлением вторичных приборов времени, а также с сопротивлением, имеющим емкостной характер. Он содержит реле 1 с двумя контактными группами, ЕС-цепочку 3 и 4, диод 5, мостовой выпрямитель 6 и усилитель-формирователь 7 импульсов с пологими фронтами. Целью изобретения является повышение надежности ретранслятора и расширение его функциональных воэможностей,Цель достигается тем, что ретранслятор снабжен стабилизатором 8, двумя датчиками 9, 10 тока и анализатором 2 перегрузок, причем два первых его1527617 входа подсоединены: один к обмотке реле 1, другой " через диод 5 к схеме мостового выпрямителя 6, два вторых выхода подсоединены к нормально отомкнутым контактам реле 1, перекид 5 ные контакты которого являются входом ретранслятора, а вход анализатора 2 перегрузки подсоединен через два датчика тока к выходу стабилизатора 8, два управляющих входа которого подИзобретение относится к электро- часовым системам, а именно к ретрансляторам, предназначенным для формирования и усиления по мощиосМ биполярных импульсов, подаваемых с выхода на вторичные приборы времени.Цель изобретения - повышение надежности и расширение функциональных воэможностей ретранслятора,На фиг.1 изображена функциональ" но-логическая схема ретранслятора; на фиг.2 - временные диаграмма, поясняющие его работу.Ретранслятор содержит реле 1, параллельно обмотке которого через уст ройство анализатора 2 перегрузки включена КС-цепочка 3 и 4, через диод 5 соединенная с минусовым выходом мостового выпрямителя 6.Вход усилителя 7 соединен с входом ретранслятора, а выход - со средними контактами 1-1 и 1-4 реле 1.Нормально замкнутые контакты реле 1 соединены между собой и с шиной "Земля", а нормально разомкнутые конао такты соединены со стабилизатором 8 напряжения через анализатор 2 перегрузки и датчики 9 и 10 тока.Выход стабипиэатора 8 напряжения соединен с входом анализатора 2 перегрузки, выход которого является выходом ретранслятора.Ретранслятор работает следующим образом.Импульс с входа ретранслятора (фиг.2 а) поступает одновременно на . схему мостового выпрямителя 6 и на вход усилителя - формирователя 7.Импульс с мостового выпрямителя 6 через диод 5 поступает на интегрирующую КС-цепочку 3 и 4 и одновременно55 через устройство защиты на реле 1. Ре- ле 1 срабатывает и своими контактными группами подключает выходы ретранссоединены к выходам первого 9 и второго 10 датчиков тока, а вход стабилизатора соединен с выходом усилителя 7За счет этого при работе с повышенной нагрузкой происходит автоматическое ограничение тока нагрузки,что обеспечивает воэможность работыретранслятора с нагрузкой, полное сопротивление которой имеет значительную емкостную составляющую, 2 ил,лятора к его схеме, а именно к устройству защиты.Одновременно в усилителе-формирователе 7 формируется импульс трапецеидальной формы (фиг,2 б), который через стабилизатор 8, два датчика 9 и 10 тока, через анализатор 2 перегрузки и контакты реле 1 поступает на выход ретранслятора.По окончании сигнала в усилителе- формирователе 7 формируется задний фронт импульса, а реле 1 еще продолжает оставаться включенным (фиг.2 в) эа счет запасенной энергии на конденсаторе 3, который через резистор 4 подключен к обмотке реле. После разряда конденсатора 3 на обмотку реле 1 реле выключается и своими контактами отсоединяет выход от схемы ретранслятора и подсоединяет его на шину "Земля".При нагрузке на ретранслятор, пре- " вышающей номинальную на участке формирования переднего фронта, анализатор 2 перегрузки не включает реле 1 блокировки, отключающее линию от ретранслятора на время, определяющее формирование этого фронта. Датчики 9 и 10 тока вырабатывают сигнал перегрузки, поступающий в стабилизатор 8. В стабилизаторе 8 импульс, поступающий с усилителя 7, ограничивается по току и по мере уменьшения нагрузки, например в случае ее емкостного характера, напряжение с нуля поднимается до номинальной величины, после чего восстанавливается и номинальное значение тока, определяемое нагрузкой на ретранслятор, но не больше заданного для него значения(фиг.2 г и д).В случае, если на линии происходит короткое замыкание, то стабилизатор 8 поддерживат на выходе ре
