Стенд для ударных испытаний образцов материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1656398
Автор: Лодус
Текст

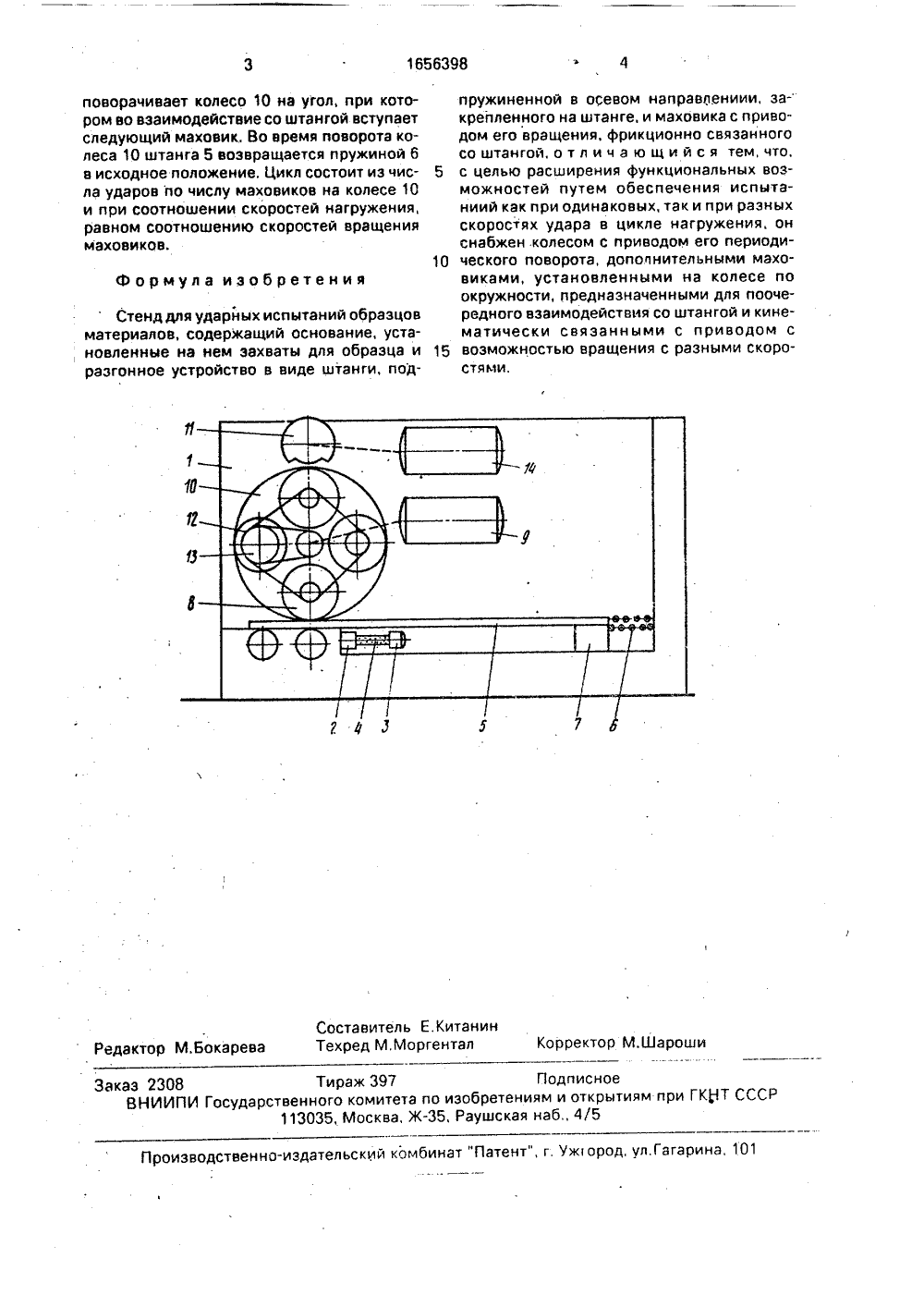

)З 5 6 01 й 3/3 ОСУДАРСТВЕННЫЙПО ИЗОБРЕТЕНИЯМПРИ ГКНТ СССР МИТЕТ ОТКРЫТИЯБ ЕТЕ ТЕЛЬСТВУ ИСАНИЕ И К АВТОРСКОМУ С(71) Всесоюзный научно-исследовательский институт горной геомеханики и маркшейдерского дела(56) Авторское свидетельство СССР М 1456838, кл. 0 01 г) 3/34, 1987. (54) СТЕНД ДЛЯ УДАРНЫХ ИСПЫ АНИЙ ОБРАЗЦОВ МАТЕРИАЛОВ(57) Изобретение относится к установкам для испытания образцов материалов на Изобретение относится к испытаниа прочность образцов материалов. Цель изобретения - расширение функциональйых возможностей стенда путем обеспечения испытаний как при одинаковой, так и при разных скоростьях удара в цикле, т,е. с заданным соотношением скоростей.На чертеже представлена схема установки, общий вид.Стенд содержит основание 1, установленные на нем захваты 2, 3 образца 4. разгонное устройство в виде штанги 5, подпружиненной в осевом направлении пружиной б, ударника 7, закрепленного на штанге для взаимодействия с захватами, маховика 8 с приводом 9 вращения, фрикционно взаимодействующего со штангой 5.Установка снабжена колесом 10, приво-. дом 11 прерывистого вращения колеса 10, дополнительными маховиками 12, установленными по кругу. на колесе 10 с обеспечеударную прочность. Цель иэобретения - расширение функциональных воэможностей путем обеспечения испытаний как при одинаковых, так и при разных скоростях удара в цикле нагружения. На основании 1 установлены захваты 2 и 3, стенд снабжен колесом 10, приводом 11 прерывистого поворота колеса 10, дополнительными маховиками 12 с разными скоростями вращения. Маховики 8, 12 поочередно взаимодействуют со штангой 5 и перемещают ударник 7 с разными скоростями. Используют при испытании образцов и изделий, 1 ил. нием поочередного взаимодействия со штангой 5 и кинематически связанными с приводом 9 с обеспечением разных скоростей вращения. Разные скорости вращения маховиков 8, 12 обеспечиваются ременной передачей со шкивами 13 разного диаметра, установленными на осях маховиков, Привод прерывистого вращения колеса выполнен в виде колеса 11 с утолщенным участком на боковой поверхности для взаимодействия с колесом 10 и привода 14 вращения колеса 11,Стенд работает следующим образом.Включают привод 9 и приводят во вращение маховики 8, 12 с разными скоростями. Включают привод 14 и приводят во вращение колесо 11. При взаимодействии накладки колеса 11 с колесом 10 последнее поворачивается на заданный угол так, что очередной маховик 8 (12) вступает во взаимодействие со штангой 5, разгоняет ее, и ударник 7 наносит удар по захвату 3 и образцу 4, В это время колесо 10 не вращается, После нанесения удара колесо 111656398 Составитель Е,КитанинТехред М,Моргентал Корректор Бокарев Редакто рош Тираж 397 Подписноерственного комитета по изобретениям и открытиям при ГК 113035, Москва, Ж, Раушская наб 4/5 аказ 2308 ВНИИП ул. Гагарина, 1 Производственно-издательский комбинат "Патент", г. Уж поворачивает колесо 10 на угол, при котором во взаимодействие со штангой вступает следующий маховик. Во время поворота колеса 10 штанга 5 возвращается пружиной 6 в исходное положение. Цикл состоит из числа ударов по числу маховиков на колесе 10 и при соотношении скоростей нагружения, равном соотношению скоростей вращения маховиков,ф ормул а иэо брет е ни я Стенд для ударйых испытаний образцов материалов, содержащий основание, установленные на нем захваты для образца и раэгонное устройство в виде штанги, подпружиненной в оСевом направлениии, за- крепленного на штанге, и маховика с приводом его вращения, фрикционно связанного со штангой, о т л и ч а ю щ и й с я тем, что, 5 с целью расширения функциональных возможностей путем обеспечения испытаниий как при одинаковых, так и при разных скоростях удара в цикле нагружения, он снабжен колесом с приводом его периоди ческого поворота, дополнительными маховиками, установленными на колесе по окружности, предназначенными для поочередного взаимодействия со штангой и кинематически связанными с приводом с 15 возможностью вращения с разными скоростями.
СмотретьЗаявка
4689675, 12.05.1989
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ГОРНОЙ ГЕОМЕХАНИКИ И МАРКШЕЙДЕРСКОГО ДЕЛА
ЛОДУС ЕВГЕНИЙ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: G01N 3/34
Метки: испытаний, образцов, стенд, ударных
Опубликовано: 15.06.1991
Код ссылки
<a href="https://patents.su/2-1656398-stend-dlya-udarnykh-ispytanijj-obrazcov-materialov.html" target="_blank" rel="follow" title="База патентов СССР">Стенд для ударных испытаний образцов материалов</a>
