Стенд для ударных испытаний образцов

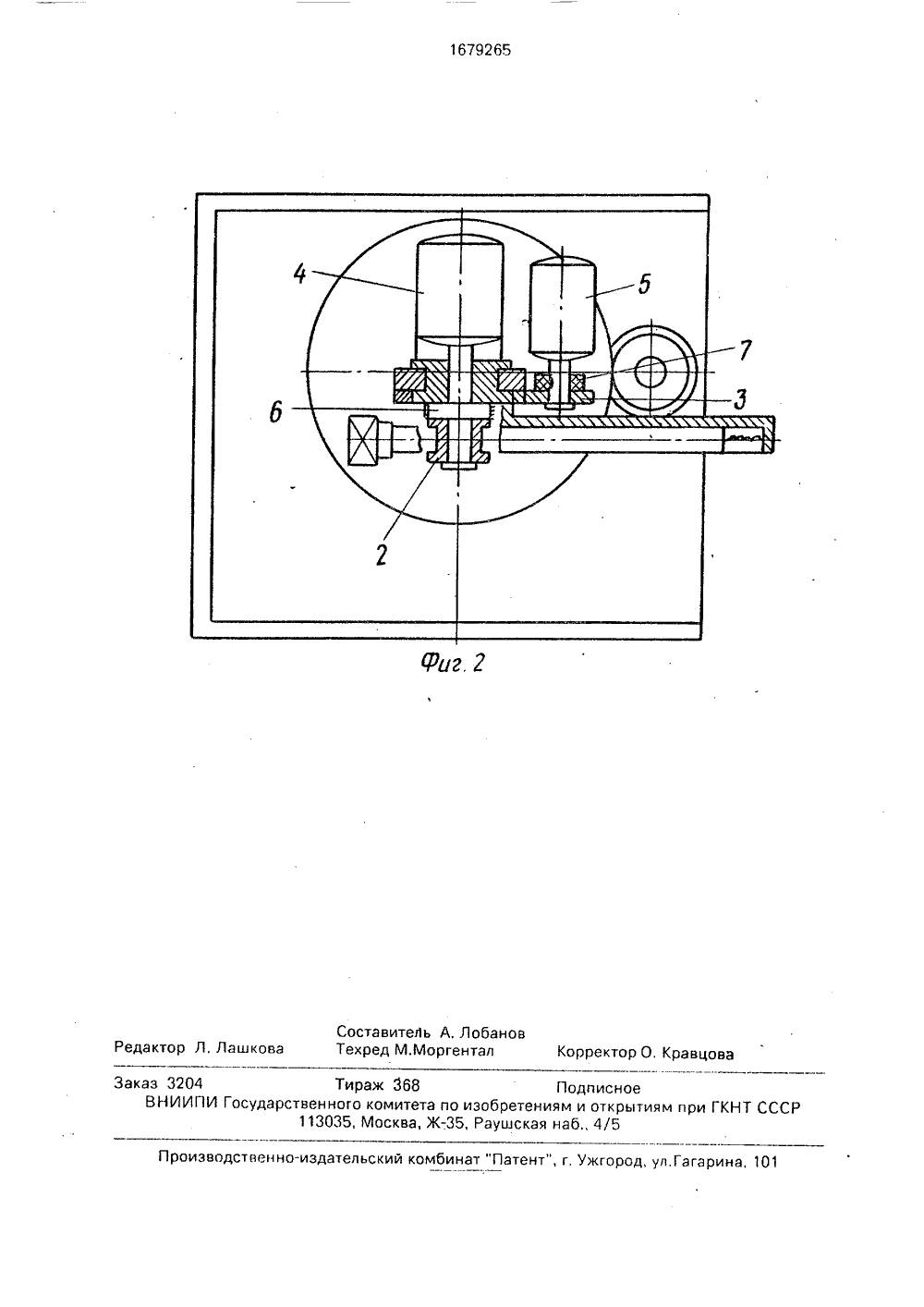

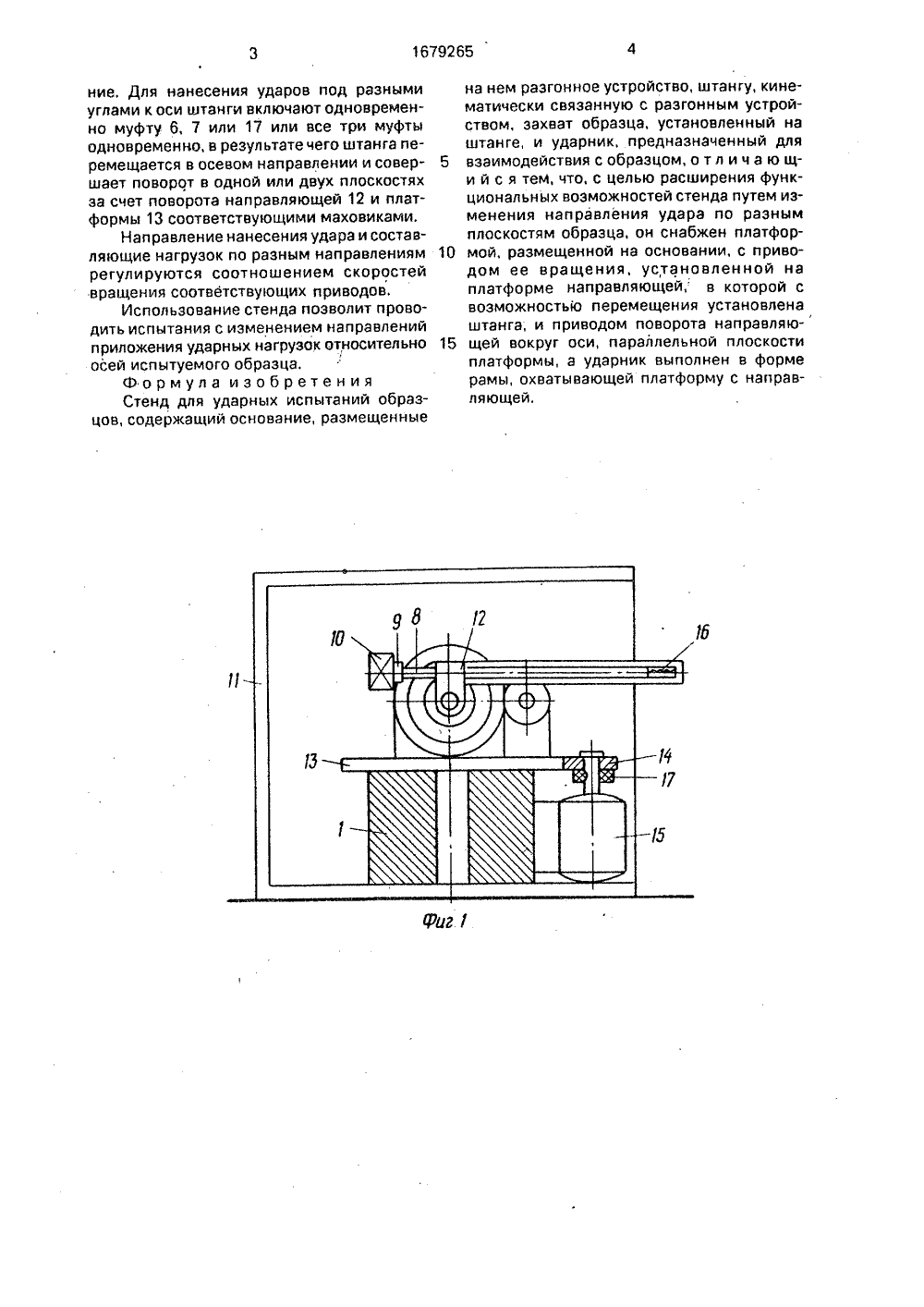

: .,1 г ТЕНИЯ ЕИ И тел ьскиймаркшейТАНИЙ ытательля испыударном расширето ОСУДАРСТВЕННЫЙ КОМИТЕТ О ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР ВТОРСКОУУ СВИДЕТЕЛЬСТВУ(71) Всесоюзный научно-исследовинститут горной геомеханики идерского дела(54) СТЕНД ДЛЯ УДАРНЫХ ИСПОБРАЗЦОВ(57) Изобретение относится к исной технике, точнее к устройствамтания образцов на прочность прнагружении. Цель изобретения -Изобретение относится к испытательной технике, точнее к устройствам для испытания образцов на прочность при ударном нагружении,Цель изобретения - расширение функциональных возможностей стенда путем изменения направления удара по разным плоскостям образца,На фиг. 1 изображен стенд; на фиг. 2 -же, вид сверху.Стенд содержит основание 1, размещенные на нем разгонное устройство с маховиками 2 и 3, приводами 4, 5 и электромагнитными муфтами б, 7 для связи маховиков с приводами, штангу 8, установленную по касательной к ободу маховика и кинематически связанную с ним, захват 9 испытуемого образца 10, установленный на штанге, и ударник 11, предназначенный для взаимодействия с образцом, Стенд снабжен направляющей 12. платформой 13, маховиком 14 с приводом 15 и электромагнитной.Я 2, 1679265 А 1 ние функциональных возможностей стенда путем изменения направления удара по разным плоскостям образца. Стенд содержит основание 1, размещенные на нем разгонное устройство, штангу 8, кинематически связанную с разгонным устройством, захват 9 образца, установленный на штанге 8, и ударник 11, предназначенный для взаимодействия с образцом, платформу 13 с и риводом вращения 15, направляющую 12 с приводом 5 поворота вокруг оси, параллельной плоскости платформы. Направление нанесения удара и составляющие нагрузок по разным направлениям регулируются соотношением скоростей вращения соответствующих приводов, 2 ил. муфтой 16 для связи маховика 14 с приводом 15, Маховик 2 установлен на направляющей 12, а маховики 3 и 14 кинематически связаны с соответствующими направляю- а щей 12 и платформой 13, Плоскости поворо- Ос, та направляющей 12 и вращения 4 платформы 13 взаимно перпендикулярны. В исходное положение штанга 8 возвращается с помощью пружины 16. Ударник состо-. ит из стенок, установленных в разных плоскостях. Стенд работает следующим образом. При выключенных электромагнитных муфтах б, 7, 17 включают приводы 4, 5, 15 и а разгоняют их до заданных скоростей вращения, Для нанесения осевого удара перпендикулярно торцовой поверхности обьекта включают муфту 17 и соединяют вал привода 4 с маховиком 2. Маховик 2 перемещает образец 10 через штангу 8 до соударения со стенкой ударника 11, После удара пружина 16 возвращает штангу в исходное положе 1679265ние. Для нанесения ударов под разными углами к оси штанги включают одновременно муфту 6, 7 или 17 или все три муфты одновременно, в результате чего штанга перемещается в осевом направлении и совер шает поворот в одной или двух плоскостях эа счет поворота направляющей 12 и платформы 13 соответствующими маховиками,Направление нанесения удара и составляющие нагрузок по разным направлениям 10 регулируются соотношением скоростей вращения соответствующих приводов,Использование стенда позволит проводить испытания с изменением направлений приложения ударных нагрузок относительно 15 осей испытуемого образца.Формула изобретенияСтенд для ударных испытаний образцов, содержащий основание, размещенные на нем раэгонное устройство, штангу, кинематически связанную с разгонным устройством, захват образца, установленный на штанге, и ударник, предназначенный для взаимодействия с образцом, о т л и ч а ю щи й с я тем, что, с целью расширения функциональных возможностей стенда путем изменения направления удара по разным плоскостям образца, он снабжен платформой, размещенной на основании, с приводом ее вращения, установленной на платформе направляющей, в которой с возможностью перемещения установлена штанга, и приводом поворота направляющей вокруг оси, параллельной плоскости платформы, а ударник выполнен в форме рамы, охватывающей платформу с направляющей.1679265 г. Г оставитель А, Лобаноехред М.Моргентал Ред Л, Лашко ектор О, Кравцова изводственно-издательский комбинат "Патент", г. Ужгород, ул,Гагар 0 Заказ 3204 ВНИИПИ Госу Тираж 368рственного комитета по и 113035, Москва, Ж-.35,Подписноебретениям и открытиям при ГКНТ СССаушская наб., 4/5
