Установка для испытания образцов материалов на усталость при изгибе
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1652882
Автор: Лодус
Текст

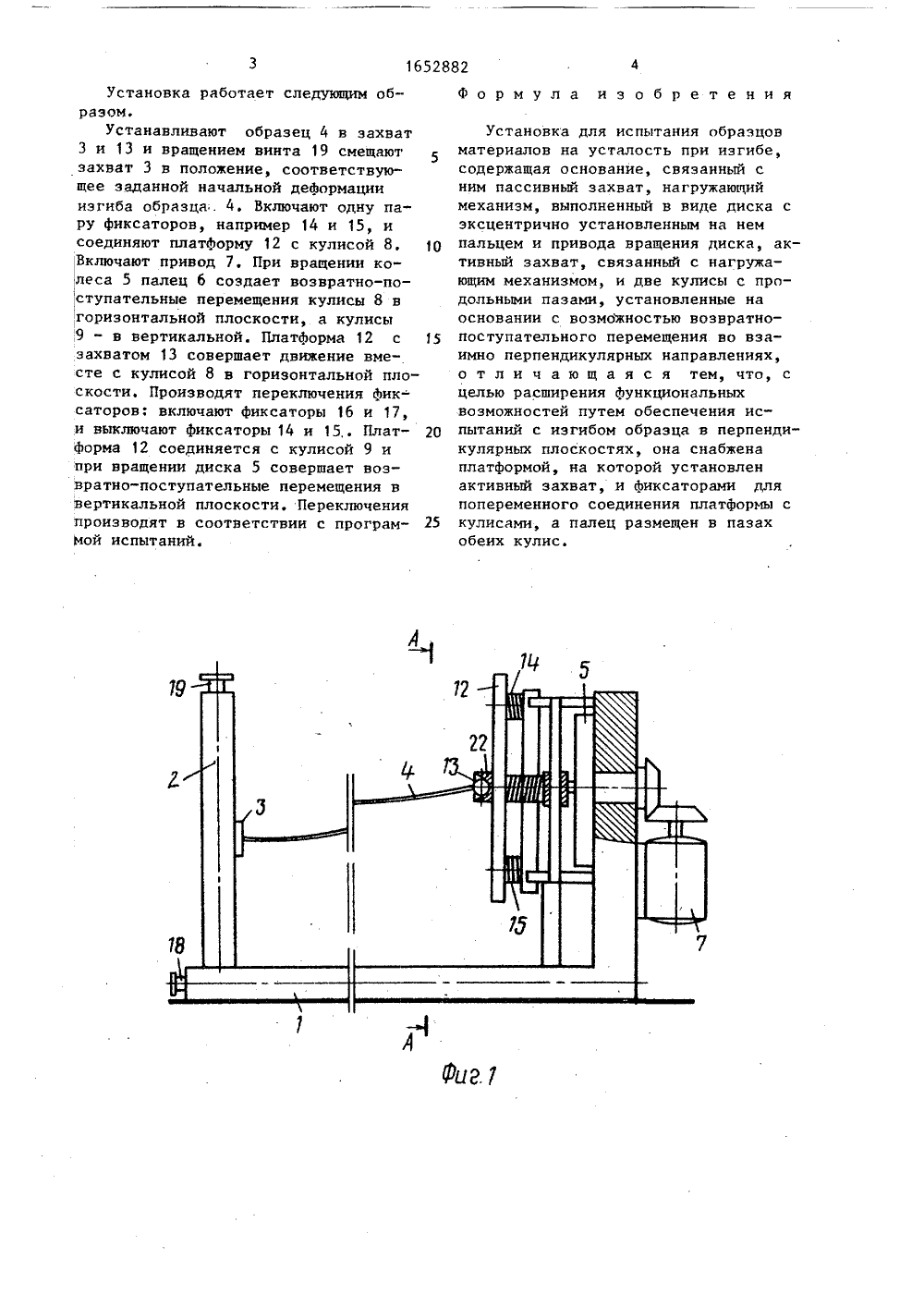

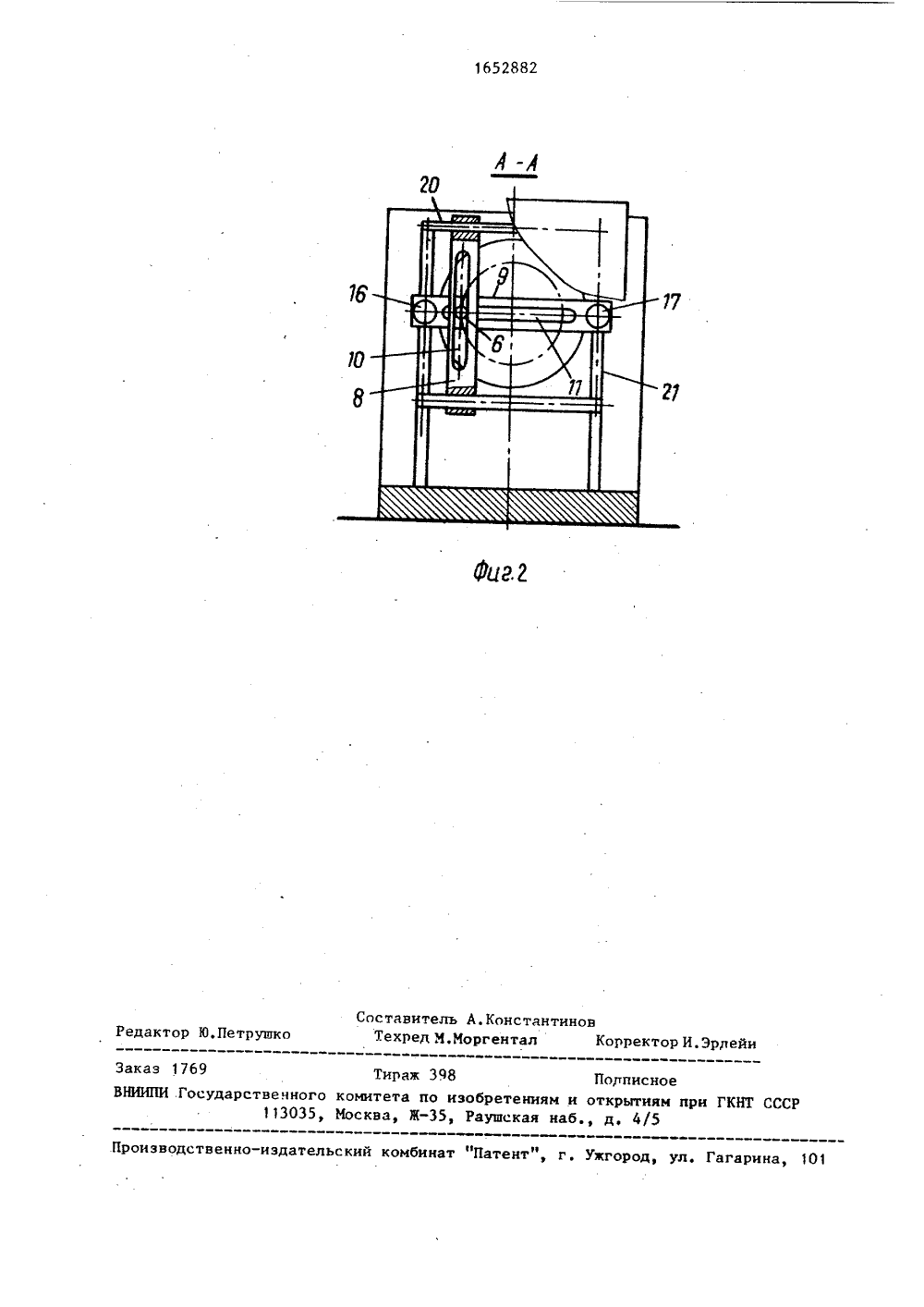

союз советскисоциАлистичеснихвспуБлик И 3/3 ЕНИ ЬСТВУ шности изгибом имноУставоляет ра е возмож пытания с двух вза сследов равлений торами д геомеха. е на которои устаат образца,с однойкоторых выполненразмещения пальройства. Соедитформу с одной изазец з одном иэдикулярных наство СССР 32 1087 АНИН ОБРАЗ- стъ пРи иЗя к мате 7) Изобретение ои прочностных ис енично установленныма 7 вращения дис9, в каждой из кдольный паз 10 иустановленные к с эксце ал м 6 и приво кулисы 8 ивыполнен пр тветственно 5, дв торых 11 со ГОсудАРстВенный комитетпо изов етенияю и открытиямпри гкнт сои ОПИСАНИЕ ИЗО(54) УСТАНОВКА ЛЛУ. ИСПЫЦОВ МАТЕРИАЛОВ НА УСТАЛПСЕ(5тноси Изобретение относится к испытательной технике.Цель изобретения - расширение эксплуатационных возможностей путем проведения испытаний с изгибом образца в одном из двух взаимно перп дикулярных направлений.На Фиг. 1 представлена установка, общий вид, на фиг. 2 - сечение А-А на Фиг.1.Установка содержит основание 1, стойку 2, установленную ча основании с возможностью перемещения вдоль него, пассивный захват 3 образца 4, установленный на стойке 2 с возможностью перемещения вдоль нее, нагруженный механизм, выполненный в виде на изгиб н поэ;и;ть зксплуатационнпутем проведения исобразца в одном изперпендикулярных наковка снабжена Фиксдинения платформы,новлек активный захвиэ кулис, в каждой изпродольный паз дляца нагружающего устняя фиксаторами плакулис нагружают обрдвух взаимно перпенправлений, 2 ил. на основании с возможностью возвратно-поступательного перемещения каждая в одном из двух взаимно перпендикулярных направлений, платформу 12,на которой установлен активный захват13 образца 4 и Фиксаторы 14-17, предназначенные для соединения платформы12 с одной из кулис 8 или 9 соответ-,ственно, Положение стойки 2 на основании 1 регулируется винтом 18.Положение пассивного захвата 3 настойке 2 регулируется винтом 19. Ку-лиса 8 перемещается по горизонтальным направляющим 20, кулиса 9 - повертикальным направляющим 21, Захват 13 установлен на шаровой опоре22. Фиксаторы 14-17 выполнены электромагнитными. Переключение электромагнитом осуществляется с пультауправления, Палец 6 размещен одновременно в пазах 10 и 11,Установка работает следующим образом.Устанавливают образец 4 в захват 3 и 13 и вращением винта 19 смещают захват 3 в положение, соответствующее заданной начальной деформации изгиба образца . 4. Включают одну пару фиксаторов, например 14 и 15, и соединяют платформу 12 с кулисой 8. 10 Включают привод 7. При вращении колеса 5 палец б создает возвратно-поступательные перемещения кулисы 8 в горизонтальной плоскости, а кулисы 9 - в вертикальной. Платформа 12 с 15 захватом 13 совершает движение вместе с кулисой 8 в горизонтальной плоскости. Производят переключения фик- саторов: включают фиксаторы 16 и 17, и выключают фиксаторы 14 и 15 . Плат форма 12 соединяется с кулисой 9 и при вращении диска 5 совершает возвратно-поступательные перемещения в вертикальной плоскости, Переключения производят в соответствии с програм мой испытаний. Формула изобретения Установка для испытания образцов материалов на усталость при изгибе, содержащая основание, связанный с ним пассивный захват, нагружающий механизм, выполненный в виде диска с эксцентрично установленным на нем пальцем и привода вращения диска, активный захват, связанный с нагружающим механизмом, и две кулисы с продольными пазами, установленные на основании с возможностью возвратно- поступательного перемещения во взаимно перпендикулярных направлениях, о т л и ч а ю щ а я с я тем, что, с целью расширения функциональных возможностей путем обеспечения испытаний с изгибом образца в перпендикулярных плоскостях, она снабжена платформой, на которой установлен активный захват, и фиксаторами для попеременного соединения платформы с кулисами, а палец размещен в пазах обеих кулис.1652882 82 ставитель А,КонстантинТехред М,Моргентал орректор И. Эрле едактор Ю,Петрушко Зака оизводственно-издательский комбинат "Патент", г. ужгород, ул. на, 10 1769 Тираж 398 Государственного комитета по изо 113035, Москва, Ж, Р Подписноеениям и открытиям при ГКНТ СССкая наб., д. 4/5
СмотретьЗаявка
4706216, 16.06.1989
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ГОРНОЙ ГЕОМЕХАНИКИ И МАРКШЕЙДЕРСКОГО ДЕЛА
ЛОДУС ЕВГЕНИЙ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: G01N 3/34
Метки: изгибе, испытания, образцов, усталость
Опубликовано: 30.05.1991
