Установка для испытания образцов материалов при двухосном нагружении

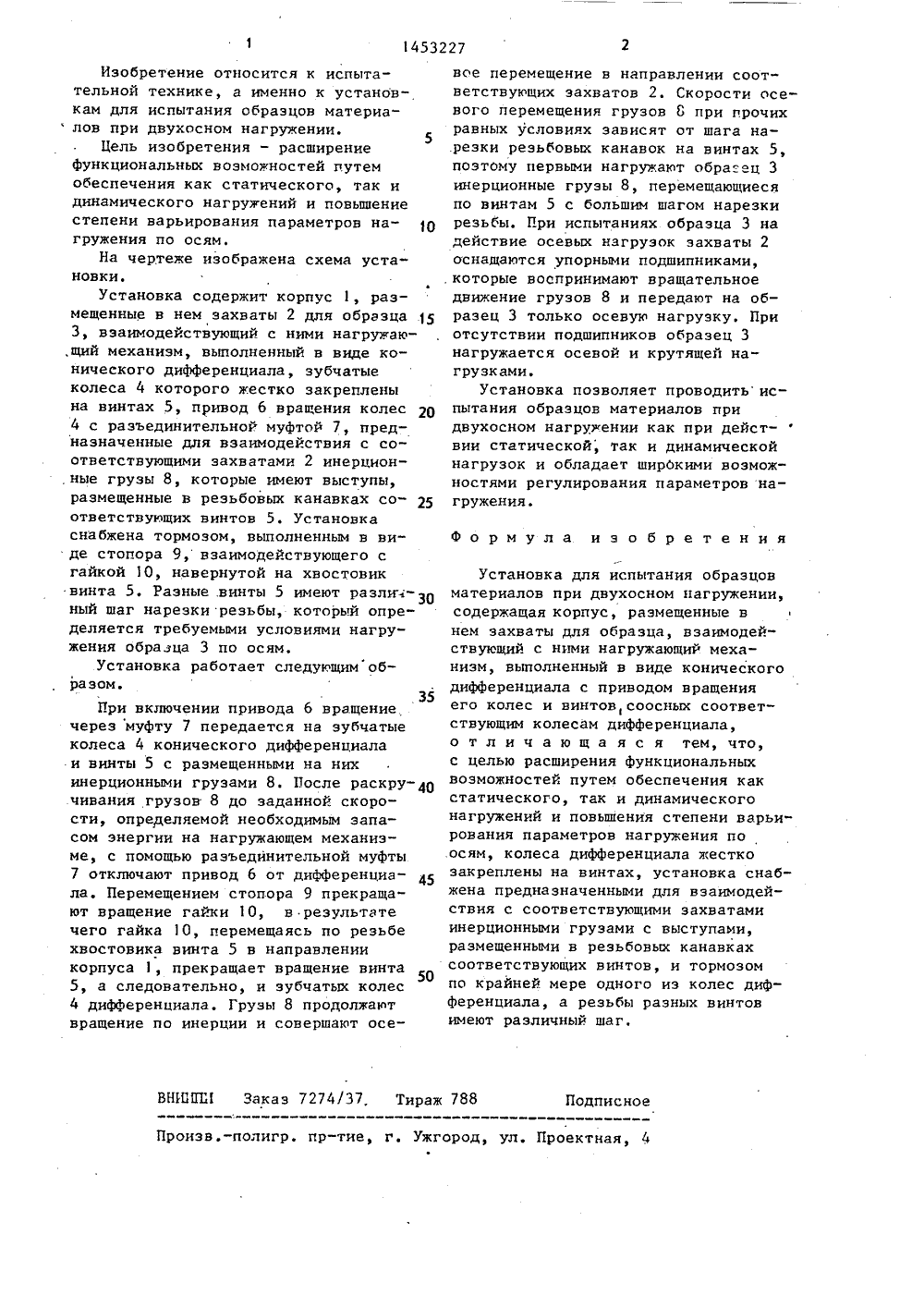

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 1511 4 6 01 11 3/08 ЫТИЯМ ТЕНИЯ в к ГОСУДАРСТВЕННЫИ КОПО ИЗОБРЕТЕНИЯМ И ОТКПРИ ГКНТ СССР ОПИСАНИЕ ИЗО ВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Всесоюзный научно-исследовательский институт горнон геомеханики и маркшейдерского дела(56) Авторское свидетельство СССР У 508718, кл. С О 1 Г 1 3/08, 1973, (54) УСТАНОВКА ДЛЯ 11 СБТАНИЯ ОБРАЗЦОВ МАТЕРИАЛОВ РРИ ДВУХОСНОМ НАГРУЖЕНИИ(57) Изобретение относится к испытательной технике, а именно к установкам для испытания образцов материалов при двухосном нагружении. Целью изобретения является расширение функциональных возможностей путем обеспечения как статического, так и динамического нагружений и повышение степени варьирования параметров нагружения по осям. В корпусе 1 размещены захваты 2 для образца 3, нагружающий механизм в виде коничЕского дифференциала, зубчатые колеса 4 которого жестко закреплены на винтах 5, и привод 6 с разъединительной муфтой 7. На винтах 5 размещены инерционные грузы 8. Установка снабжена тормозом в виде стопора 9 и гайки 1 О. При ключении привода 6 происходит расручивание инерционных грузов 8, после чего с помощью разъединительной муфты 7 отключают привод 6 от дифференциала и приводят в действие тормоз. Инерционные грузы 8, продолжая вращение по инерции, совершают перемещение в направлении соответствующих захватов 2 и нагружают образец 3 двухосной нагрузкой. 1 ил,21453227 Установка для испытания образцовматериалов при двухосном нагружении,содержащая корпус, размещенные внем захваты для образца, взаимодей"ствующий с ними нагружающий механизм, выполненный в виде коническогодифференциала с приводом вращенияего колес и винтов,соосных соответствующим колесам дифференциала,о т л и ч а ю щ а я с я тем, что,с целью расширения функциональныхвоэможностей путем обеспечения какстатического, так и динамическогонагружений и повышения степени варьи"рования параметров нагружения поосям, колеса дифференциала жесткозакреплены на винтах, установка снабжена предназначенными для взаимодействия с соответствующими захватамиинерционными грузами с выступами,размещенными в резьбовых канавкахсоответствующих винтов, и тормозомпо крайней мере одного из колес дифференциала, а резьбы разных винтовимеют различный шаг,35 ВНЕПЕ 1 Заказ 7274/37. Тираж 788 Подписное Произв.-полигр. пр-тие, г. Ужгород, ул, Проектная, 4 Изобретение относится к испытательной технике, а именно к установкам для испытания образцов материа лов при двухосном нагружении.Цель изобретения - расширение функциональных воэможностей путем обеспечения как статического, так и динамического нагружений и повышение степени варьирования параметров на гружения по осям.На чертеже изображена схема установкиУстановка содержит корпус 1, размещенные в нем захваты 2 для образца 15 3, взаимодействующий с ними нагружаю,щий механизм, выполненный в виде конического дифференциала, зубчатые колеса 4 которого жестко закреплены на винтах 5, привод 6 вращения колес 4 с разъединительной муфтой 7, предназначенные для взаимодействия с соответствующими захватами 2 инерционные грузы 8, которые имеют выступы, размещенные в резьбовых канавках соответствующих винтов 5. Установка снабжена тормозом, выполненным в виде стопора 9, взаимодействующего с гайкой 10, навернутой на хвостовик винта 5. Разные, винты 5 имеют разли"-30 ный шаг нарезки резьбы, который определяется требуемыми условиями нагружения образца 3 по осям.Установка работает следующим образом. При включении привода 6 вращение через муфту 7 передается на зубчатые колеса 4 конического дифференциала и винты 5 с размещенными на них инерционными грузами 8. После раскру-А 0 чивания грузов 8 до заданной скорости, опрецеляемой необходимым запасом энергии на нагружающем механизме, с помощью разъединительной муфты 7 отключают привод 6 от дифференциа ла, Перемещением стопора 9 прекращают вращение гайки 10, в результате чего гайка 10, перемещаясь по резьбе хвостовика винта 5 в направлении корпуса 1, прекращает вращение винта 5, а следовательно, и зубчатых колес 4 дифференциала. Грузы 8 продолжают вращение по инерции и совершают осевсе перемещение в направлении соответствующих захватов 2. Скорости осевого перемещения грузов С при прочих равных условиях зависят от шага нарезки реэьбовых канавок на винтах 5, поэтому первыми нагружают образец 3 инерционные грузы 8, перемещающиеся по винтам 5 с большим шагом нарезки резьбы. При испытаниях образца 3 на действие осевых нагрузок захваты 2 оснащаются упорными подшипниками, которые воспринимают вращательное движение грузов 8 и передают на образец 3 только осевую нагрузку. При отсутствии подшипников образец 3 нагружается осевой и крутящей нагрузками.Установка позволяет проводитьиспытания образцов материалов при двухосном нагружении как при действии статической; так и динамической нагрузок и обладает ширОкими возможностями регулирования параметров нагружения. Ф о р м у л а и э обретения
