F16L 37/12 — посредством крючков, защелок или других подвижных или вставляемых замковых элементов

Номер патента: 979780

Опубликовано: 07.12.1982

Авторы: Карьков, Луговой

МПК: F16L 37/12

Метки: быстроразъемное, соединение, трубопроводов

...О, имеющей поверхность 1, расположенную перпендикулярно оси соединения, герметизированные между собой резиновым кольцом 3, находящимся в кольцевой проточке наружного патрубка 1; сегменты 4, расположенные в радиальных окнах наружного патрубка 1, имеющие внутреннюю конусную поверхность с, наружную криволинейную поверхность Й и запорную поверхность, соответствующую кольцевой профилированной канавке ц внутреннего патрубка 2; обойму 5 с внутренней конусной поверхностью Ю, подпружиненное кольцо 6, имеющее внутренний скос 1, пружину 7. Обойма 5 удерживается стопорным кольцом 8, установленным в кольцевой канавке наружного патрубка 1.Соединение устройства осуществляется введением внутреннего патрубка 2 в наружный патрубок 1. При этом...

Номер патента: 991107

Опубликовано: 23.01.1983

Авторы: Анатольевский, Фаерман

МПК: E21B 17/046, F16L 37/12

Метки: звеньев, соединение, трубчатых

...вних намагниченных штифтов 4 за счетналичия зазора а . Конические отверстия 3 в патрубке трубчатого звена2 выполняют с расчетом плотной установки в них намагниченных штифтов 4,При подвесе колонны на трубчатомзвене 2 между намагниченным штифтом4 и патрубком трубчатого звена 1 образуется зазор ц, который назначается большим, чем зазор а , образуеькй между торцами патрубком трубчатыхзвеньев 1 и 2,Соединение трубчатых звеньев выполняют .следующим образом.Патрубок трубчатого звена 1 надевают на патрубок меньшего диаметратрубчатого звена 2. В конические отверстия 3 патрубков вставляют намагниченные штифты 4, Далее трубчатое991107 Составитель Р,Хлудованова Техред Л.Пекарь Корректор А. Ференц актор Тираж 923 Государственно елам...

Номер патента: 1032262

Опубликовано: 30.07.1983

Авторы: Беленков, Субботин, Сушков

МПК: F16L 37/12

Метки: быстроразъемное, соединение, трубопроводов

...два других рычага 9 до положения, когда расположенные на них захваты 8 вступят в контакт с буртом 3 стыкуемого трубопровода 4,При дистанционной расстыковке сжатый воздух, поступая в соединение Изобретение относится к машиностроению, а именно к элементам соединительной трубопроводной арматурывременно устанавливаеькх коммуника-.,ций, и может быть использовано вовсех областях народного хозяйства,где необходимо быстрое соединениеи разъединение трубопроводов.Известно устройство для, соединеНия трубопроводов, содержащее корпус, на котором шарнирно крепятся 10рычаги с захватами и подпружиненнымкольцом 1,НедостатоК укаэанного устройстваотсутствие дистанционной стыковки.Наиболее близким к предлагаемому 15по технической сущности...

Номер патента: 1040265

Опубликовано: 07.09.1983

Авторы: Жинжиков, Журавлев, Литвинов

МПК: F16L 37/12

Метки: быстроразъемное, соединение

...элемент Г 1 7. 10Известное соединение является недостаточно надежным.Цель изобретения - повышение надежности соединения.Укаэанная цель достигается тем, 15 что в быстрораэъемном соединении трубопроводов, содержащем корпус и штуцер с фланцем, скрепленные между соФой посредством зажимного элемента, зафиксированногосвоими концами в прорези корпуса, и уплотнительный элемент, штуцер выполнен с выступами, а корпус - с ответными им впадинами, причем на внутренней поверхности корпуса выполнена проточка под зажимной элемент.На фиг. 1 изображен общий вид быстроразъемного соединения трубопроводов с частичным вырезом; на фиг. 2 - то же, в разобранном виде.30 Быстрораэъемное соединение состоит иэ корпуса 1, штуцера 2 и эажимного элемента 3. Корпус 1...

Номер патента: 1057739

Опубликовано: 30.11.1983

Авторы: Воронов, Файн

МПК: F16L 37/12

Метки: замковое, соединения, цилиндров

...конструкции.Поставленная цель достигается тем, что в устройстве, содержащем стопорное кольцо, установленное с возможностью поворота в повторяющую профиль кольца проточку цилиндра, стопорное кольцо образовано из радиально установленных в проточке цилиндра дисков с лысками, соединенных закрепленной в пазах дисков кольцевой пружиной.На фиг. 1 изображено замковое устройство в положении перед началом сборки; на фиг. 2 - разрез А-А на фиг. 1; на фиг.3-,3 в варианты выполнения кольцевой пружины.Замковое устройство для соединения цилиндров содержит охватывающий цилиндр 1 и охватываемый цилиндр 2, в проточке 3 которого установлено стопорное кольцо, выполненное в виде дисков 4 с лысками 5, соединенных закрепленной в пазах дисков кольцевой...

Номер патента: 1059338

Опубликовано: 07.12.1983

Автор: Климов

МПК: F16L 37/12

Метки: соединения, труб

...истяжные элементы в виде зубчатогосектора храпового колеса и собачки,зубчатый сектор выполнен прямоугольным, а собачка в виде планки с отогнутой опорной частью и прямоугольным отверстием со скошенной задней 40поверхностью, причем опорной частьюсобачка входит в канавку затылочнойповерхности кольца трубы, а скошенной поверхностью отверстия соединенас зубчатым сектором. 45На фиг. 1 изображено соединение,разрез; на фиг. 2 - устройство, "видсверху.На торце трубы 1 закреплено кольцо 2, с пазом под уплотнительный эле мент 3, йаружная стенка 4 которогодлиннее внутренней и отбортована, ак торцу трубы 5 приварено кольцо 6 свыступом и канавкой 7 на затылочнойповерхности. К кольцу 2 приварены пластины 8 в виде зубчатых секторов, образующие: с...

Номер патента: 1070373

Опубликовано: 30.01.1984

Авторы: Копысов, Кривоногов

МПК: F16L 37/12

Метки: быстроразъемное, соединение, трубчатых

...с фигурными пазами усложняет конструкцию соединения.Цель изобретения - повышение надежности соединения.Указанная цель достигается тем, что в быстроразъемном соединении трубчатых деталей, установленных одна в другой, содержащем стопорный элемент с концами зафиксированными в одной из деталей, размещенный в кольцевых проточках этих деталей, стопорный элемент выполнен в виде шарнирного многозвенника.На фиг. 1 представлено соединение перед сборкой, разрез; на фиг. 2 - сечение А-А на фиг. 1, соединение в полусобранном состоянии (стопорный элемент находится в сложенном положении); на фиг. 3 - то же, собранное соединение (стопорный элемент находится в раскрытом рабочем положении); на фиг, 4 - вид Б на фиг. 1; на фиг. 5 - вид В на фиг....

Номер патента: 1138589

Опубликовано: 07.02.1985

Авторы: Копысов, Кривоногов

МПК: F16B 21/18, F16L 37/12

Метки: быстроразъемное, соединение, трубчатых

...его двумя цепочками звеньев с возможностью контакта боковых поверхностейкольцевых выступов и звеньев.35На фиг. 1 представлено соединение, общий вид (до соединения деталей); на фиг. 2 -соединение при действии растягивающих усилий (стопорный элемент находится в рабочем положении); на фиг. 3 - поперечное 40сечение соединения (стопорный элемент находится в раскрытом рабочем положении);на фиг. 4 - вид А на фиг. 1; на фиг, 5 -вид Б на фиг. 1.Соединение содержит охватывающую 1и охватываемую 2 трубчатые детали с кольцевыми проточками 3 и 4, обращенными друг к другу. На внутренних поверхностях проточек выполнены симметрично расположенные кольцевые выступы 5 и 6, имеющие диаметры меньше и больше соответствующих (наружного и внутреннего)...

Номер патента: 1171634

Опубликовано: 07.08.1985

Автор: Смирнов

МПК: F16L 37/12

Метки: разъемное, соединение

...им 25 же покрыты внешняя и внутренняя поверхность стаканов 6 и 7, Дно стаканов 6 и 7 имеет так же отверстия 8 и 9, образующие при определенном положении сквозную магистраль с каналами 4 и 5. Дно стакана 7 имеет выступ 10, а дно стакана 6 - .соответствующее углубление, Стаканы 6 и 7 поджимаются к торцам штуцеров 2 и 3 пружинами 11 и 12 с ограничительными З 5 . гайками 13 и 14.Штуцер 3 вместе со стаканом 7 поджимается пружиной 15 к внешнему торцу стакана 6 штуцера 2. На гайке 14 установлен штифт 16, а на торце 40 корпуса 1 выполнен косой срез А. В положении, указанном на фиг. 2, между штифтом 16 и косым срезом на корпусе 1 остается небольшой зазор. К штуцеру 2 гайкой прикреплен диск 17,45 имеющий фиксатор 18, взаимодействующий с гнездами...

Номер патента: 1213304

Опубликовано: 23.02.1986

Авторы: Дудин, Куриленко, Цветков

МПК: F16L 37/12

Метки: быстроразъемное, соединение, трубопроводов, шарнирное

...к машиностроению, в частности к самолетостроению, и может быть использовано для соединения трубопроводов в линиях отбора воздуха от силовой установки в систему кондиционирования.Цель изобретения - повышение надежности при расширении диапазона угловых и осевых смещений.На фиг.1 показана аксонометрическая схема совпадения; на фиг,2 - вид А на фиг 1; на фиг 3 - вид Б на фиг 2,Трубопроводы 1 и 2 выполнены со сферическим оголовком 3, который взаимодействует с кольцевым выступом 4, выполненным на трубопроводе 1. Соединение трубопроводов представляет замковое соединение П-образных сегментных выступов 5, сопряженных с кольцевым выступом 4 на трубопроводе 1, и сегментных упоров 6, выполненных на трубопроводе 2. На П-образных сегментных...

Номер патента: 1218236

Опубликовано: 15.03.1986

Авторы: Бондаренко, Бронфен, Пономаренко, Шартнер, Шеин, Яковлев

МПК: F16L 37/12

Метки: гидросистем, соединение, элементов

...эластичный элемент, причем втулка установлена с зазором в радиальном направлениис возможностью самоустановки в расточке корпуса в зависимости от ихположения.Заказ 1122/4ВНИИ113035 Тираж 880 И Государственного к делам изобретений и осква, Ж, Раушска Подписнмитета СССРткрытийнаб., д, 4/5 ППП "Патент", г.Ужгород, ул.Проектна Изобретение относится к гидроприводу машин и предназначено для использования в системах гидроразводки.Цель изобретения - снижение трудоемкости изготовления силового узла за счет упрощения конфигурации ниппеля е На фиг. 1, схематически изображено предлагаемое соединение, продольный разрез; на фиг. 2 - то же, поперечный разрез.Соединение содержит ниппель 1, корпус 2 и фиксирующую скобу 3. Кон. цевая часть...

Номер патента: 1221456

Опубликовано: 30.03.1986

Авторы: Андреев, Андрианов, Рязанов, Яшин

МПК: F16L 37/12

Метки: быстроразъемное, соединение

...с Фланцем 1 выполнена из Фрикционного материала.Быстроразъемное соединение работает следующим образом. В исходное состоянии кулачок 7 отжимает подпружиненную защелку 5 и удерживает ее в откинутом положении, Устойчивость данного положения обеспечивается с одной стороны храповым механизмом 9 (Фиг.2), а с другой - смещением оси направляющего ролика 6 относительно оси кулачка 7 на величину а (Фиг.З).После подвода Фланца 1 к Фланцу 2 в положение 1 (Фиг.1) на обмотку электромагнита 4 подается напряжение, Под действием электромагнитных сил Фланец 1, сжимая упругое уплотнение 3, перемещается в положение 11,а шток , 14 под действием Фланца 1, преодолевая усилие пружины 13, перемещается внутри втулки 10. 5 1 О 15 20 25 30 35 40 45 50 55...

Номер патента: 1222970

Опубликовано: 07.04.1986

Автор: Васильев

МПК: F16L 37/12

Метки: быстроразъемное, соединение, трубное

...2 содержит неподвижный штуцер 16 с уплотнительным кольцом 17, удерживаемым на торце с помощью кольца 18 и резьбовой втулки 19, рычажный фиксирующий механизм 20 и компенсационные пружины 21, вместо рычажного может быть использован фиксирующий механизм, содержащий разжимное кольцо 22, сжимаемое выступами втулки 23, сильфон 24,. одним концом закрепленный на неподвижном 5 10 15 20 25 30 35 40 45 50 55 штуцере 25, другим - на втулке 23. Один конец компенсационных пружин 21 закреплен на втулке 23 винтами 26, сильфоны 6 и 24 помещены в направляющие втулки 27 и 28, втулка 23 по поверхности скольжения уплотняется кольцом 29. На торце подвижного штуцера 3 имеется уплотнительный гребешок 30, Рычажный фиксирующий механизм 20 оснащен пружинным...

Номер патента: 1222971

Опубликовано: 07.04.1986

Автор: Останин

МПК: F16L 37/12

Метки: быстроразъемное, соединение, трубопроводов

...и может быть использовано в гидравлических и пневматических системах, в которых требуется быстрое соединение и разъединение трубопроводов.Цель изобретения - повышение надежности втулки за счет применения двустенной втулки с отверстиями, расположенными несоосно Фиксирующему стержню.На фиг.1 изображено быстроразъемное соединение трубопроводов, разрез на фиг,2 - сечение А-А на фиг.1.Быстроразъемное соединение трубопроводов содержит внутренний патрубок 1, наружный патрубок 2, снабженный сквозными пазами, расположенными под острым углом к продольной оси соединения, втулку 3 со стенками и сквозными отверстиями 4, стержни 5, установленные в пазах наружного патрубка и внутри втулки,. и пружину 6,Сос Редактор И,Дербак Тех/39 Тираж 880ВНИИПИ...

Номер патента: 1225976

Опубликовано: 23.04.1986

Автор: Филимонов

МПК: F16L 37/12

Метки: быстроразъемное, соединение, труб

...и пневмоэнергетике,Цель изобретения -- расширение обла.- ти примевения и повышение надежности соединения путем установки на гайке тормоза, который исключает возвращение гайки в начальное положение при свободном ходе рукоятки за счет сил трения во время ее вращения без контакта с фланцем. На фиг. изображено предлагаемое соединение, продольный разрез; на фиг.2 - то же, вид сверху.Соединение содержит фланцы 1 и 2, коническое свободное нажимное кольцо 3, накидные стяжные элементы 4, гайку 5 с рукояткой 6, прокладку 7. Фланец 1 снабжен конусной частью 8, радиальными пазами 9 и фасками 10. Кольцо 3 охватывает конусную часть 8 фланца 1 и конусную часть 11 фланца 2. Прокладка 7 закреплена на фланце 2, Между выступами 12 нажимного кольца 3...

Номер патента: 1245450

Опубликовано: 23.07.1986

Авторы: Беляков, Ильин, Мигунов, Чирканов

МПК: B60K 15/04, F16L 37/12, F16L 37/133 ...

Метки: емкости, заливной, заправочной, патрубок, средства, транспортного

...трубу 2, наодном конце которой установленафильтрующая сетка 3 с прикрепленнымк ней посредством держателя 4 пружинящим фиксатором 5, выполненным ввиде дуги окружности в вертикальнойплоскости в форме восьмерки " в горизонтальной плоскости 1 фиг. 3 и 4),начало 6 и конец 7 которого не соосны друг другу и могут перемещатьсяв держателе. На верхний конец выдвижной трубы, выполненный в видефланца 8, одет уплотнительный элемент 9, служащий одновременно конструктивным элементом, за который для перемещения выд - трубы и надеФ на ее перемещают выдвижную трубу. На внут-ренней поверхности трубы патрубка выполнены две кольцевые канавки 1 О и11, Крьппка 12 заливного патрубка устанавливается и фиксируется в закрытом состоянии посредством...

Номер патента: 1247614

Опубликовано: 30.07.1986

Авторы: Малиновский, Николенко, Попов, Сайко

МПК: F16L 37/12

Метки: соединение, трубопроводов

...тановлена на резьбе крывк вующая на втулку.Составитель В. КраснопольскийТехред И. Попович Корректор М. Демчик Редактор А. Долинич Заказ 4106/36 Тираж 880 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий1 13035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 12476Изобретение относится к машиностроению, в частностик быстросъемным соединениям для труб и шлангов, нап- ример соединениям посредством упругих элементов, 5Целью изобретения является упрощение конструкции соединения за счет размещения цельного упругого элемен-. .та в стакане с отверстиями, совпадающими с отверстиями во втулке. 1 ОНа чертеже изображено соединение, разрез.Соединение содержит...

Номер патента: 1280254

Опубликовано: 30.12.1986

Авторы: Агеев, Алафузов, Аслибекян, Давыдов, Жедь

МПК: F16L 37/12

Метки: быстроразъемного, соединения, шлангов

...наклона фиксирующего элемента.Центрирующий поясок 14 граничит сконическим участком 17 фиксирующегоэлемента 3, который взаимодействуетс конической выемкой 18, выполненнойв держателе 8 уплотнительного кольца 9.Толкатель 7 содержит вспомогательную заостренную кромку 19, адержатель 8 содержит вспомогательную заостренную кромку 20,На фиг. 4 показан вариант исполнения фиксирующего элемента, в котором закреплены шайбы 21 и 22, имеющие заостренные кромки 4 и 5. Устройство работает следующим образом. Для закрепления шланга 12 нажимают на торец нажимного толкателя 70254 2и перемещают фиксирующий элемент 3, который сжимает пружину 2 и взаимодействует через конический участок 17 с конической выемкой 18 и занимает положение, при котором...

Номер патента: 1302078

Опубликовано: 07.04.1987

Авторы: Круцких, Микиша

МПК: F16L 37/12

Метки: быстроразъемное, соединение, трубопроводов

...6 с кольцевой проточкой 7, в которой размещено подвижное в осевом направлении кольцо 8, нанаружной поверхности которого выполнена конусная в поперечном сечениипроточка 9. На торцовой поверхностикольцевой проточки 7, расположеннойпротив хода соединения, выполненафаска 10.При монтаже трубопроводов внутренний патрубок 6 досылают в наружный 35патрубок 1 до упора, при этом стопорное кольцо 4 разжимается и проточкой5 ложится на кольцевой бурт 3. В этомположении подвижное в осевом направлении кольцо 8 не касается стопорного 40кольца. Обратным движением внутреннего патрубка 6 торцовая поверхностьпроточки 7 с фаской 10, действуя настопорное пружинное конусное кольцо4, снимает его, с кольцевого бурта 3, 45и соединение стопорится. При демонтаже...

Номер патента: 1355828

Опубликовано: 30.11.1987

Автор: Климов

МПК: F16L 37/12

Метки: соединения, труб

...трубе 1 а свободное звено 7 находится в зацеплении с зубчатым сектором 8, который жестко прикрепленк трубе 4,Зубчатый сектор 8 включает радиаль.ную стойку 9 с зубчатой консолью 10 25размещенной под острым углом М кстоике 9. Зубчатая консоль 10 снабжена гребенкой иэ нескольких углублений 11 для фиксирования звена 7,Устройство работает следующимобразом. 28 2 оно проскакивает в первое, углубление 11 на консоли 10, При этом звено 7 20 Устройство для соединения труб,содержащее две трубы. Уплотнительный элемент, стяжной орган. ,зубчатый сектор, о т л и ч а ю щ е е с ятем что, с целью упрощения конструкции и повышения удобства эксплуатации, зубчатый сектор выполнен в видежестко закрепленной на первой труберадиальной стойки с зубчатой...

Номер патента: 1359544

Опубликовано: 15.12.1987

Авторы: Аверченко, Куракин, Мельников

МПК: F16L 37/12

Метки: быстроразъемное, соединение, трубопроводов

...во внутреннюю коническуювыточку 12 противоположного торцасоединительной втулки 3Компенсациярадиальных смещений трубопроводов 1и 2 возможна эа счет зазора 13 междутрубопроводом 2 и втулкой 3, а осевых - за счет упругих свойств коль- З 0ца 8.Устройство работает следующим образом,После установки кольцевого уплатнителя 4 и упругого разрезного коль- з 5ца 8 в канавки 6 и 9 трубопровода 1соответственно устанавливают соединительную втулку 3, как показано нафиг2Затем соединительную втулку. 3перемещают на трубопровод 2, при 40 44 2этом происходит обжатие кольцевого уплотнителя 5. Когда торец 11 втулки 3 упирается в поверхность кольцевого выступа 10, упругое разрезное .кольцо 8 разжимается и упирается во внутреннюю коническую выточку 12,за...

Номер патента: 1393981

Опубликовано: 07.05.1988

Авторы: Дмитрук, Попков

МПК: F16L 37/12

Метки: вакуумных, разъемных, трубопроводов, уплотнение

...следующим образом.При стыковке трубопроводов 1 и 2защелки 15 захватывают фланец 4. Приперемещении вытеснителя 11 посредст 5 О 55 примерно в десять раз больше объемапневматической камеры, и соответственно ходом вытеснителя, которыйприводится в движение электромеханизмом,Фо р мул а изобретения 1. Уплотнение разъемных вакуумныхтрубопроводов, содержащее фпанцы,вом электромеханизма 12 вытеснитель11 сжимает газ, например азот (через диафрагму 1 О, находящийся в полости вытеснительной камеры 9, соединенной посредством соска 8 с полостьюпневматической камеры 7 овальногосечения, последняя передает давление,которое развивается в ней, через металлическую манжету 6 уплотнительнойпрокладке 5 из эластомера, котораяпри этом и уплотняет стык...

Номер патента: 1399540

Опубликовано: 30.05.1988

Авторы: Агеев, Алафузов

МПК: F16L 37/12

Метки: быстроразъемного, присоединения, шлангов

...шланга 7 его наружный диаметр в месте установки вставки увеличивается, а за ее пределами остается неизменным. Поэтому це 5 1 О 15 20 30 35 40 45 50 55 лесообразно, чтобы одна из врезных кромок фиксирующего элемента 2 контактировала с наружной поверхностью шланга на переходном от большого диаметра к меньшему) участке, имеюшему форму, близкую к конусообразной. Для этого, как установлено, общая длинавставки 6 должна быть меньше расстояния 1. от торца выточки 1 О под уплотнительное кольцо 11 для одной из врезных кромок (кромки 5) на величину, равную одной - двум толшинам з стенки цланга, т.е. 1(1, - К 5, причем коэффициент К выбирается из интервала 1 - 2 в зависимости от физико-механических свойств материала шланга с тем, чтооы режущая...

Номер патента: 1404747

Опубликовано: 23.06.1988

Автор: Серов

МПК: F16L 37/12

Метки: быстроразъемное, соединение, трубопроводов

...пружина 8.35Соединение трубопроводов производится следующим образом.При стыковке внутренний патрубок 1 вводится в патрубок 2 до упора конического раструба последнего в конус 4 40 на внутреннем патрубке 1. При этом палец 10, размещенный в пазу 9, располагается над прорезью 6 параллельно ей, а пружина 8, размещенная в кольцевой канавке на внутренней по верхности патрубка 2, при осевом перемещении взаимодействует сначала с образующей конуса 4, растягиваясь при этом до упора в кольцевую канавку патрубка, а при дальнейшем перемещении 50 патрубка 2 до упора его конической части в конус 4 на патрубке 1 устанавливается в кольцевой выточке 5. После этого производится поворотпатрубка 2 на угол 180 вокруг своейоси в любую сторону, при этом...

Номер патента: 1406419

Опубликовано: 30.06.1988

Авторы: Грядунов, Лучников

МПК: F16L 37/12

Метки: быстроразъемное, соединение, трубопроводов

...пружинами 11, а между торцом трубопровода 10 и фланцем 2 установлен уплотнитель 12, На наружной поверхности трубопровода 1 расповложен профильный стакан 13, в котором выполнены выступы 14, заходящие в цазы 15 трубопровода 1. Между стаканом 13 и трубопроводом 1 вставлена пружина 16, У стакана имеется кони ческая поверхность 17, по которой он охватывает фланец и прижимы.Соединение работает следующим об-. разом.В расстыкованном положении трубопровод 1 под действием пружины 16 сдвинут влево от стакана 13 на длину паза 15Двуплечие прижимы 3 выдвинуты наружу, при этом зазор между40 Прижимами 3 и фланцем 2 больше толщину бурта 9.При перемещении стакана 13 влево . Трубопровод 1 входит в трубопровод фильного стакана 13. Дожатие прижимов...

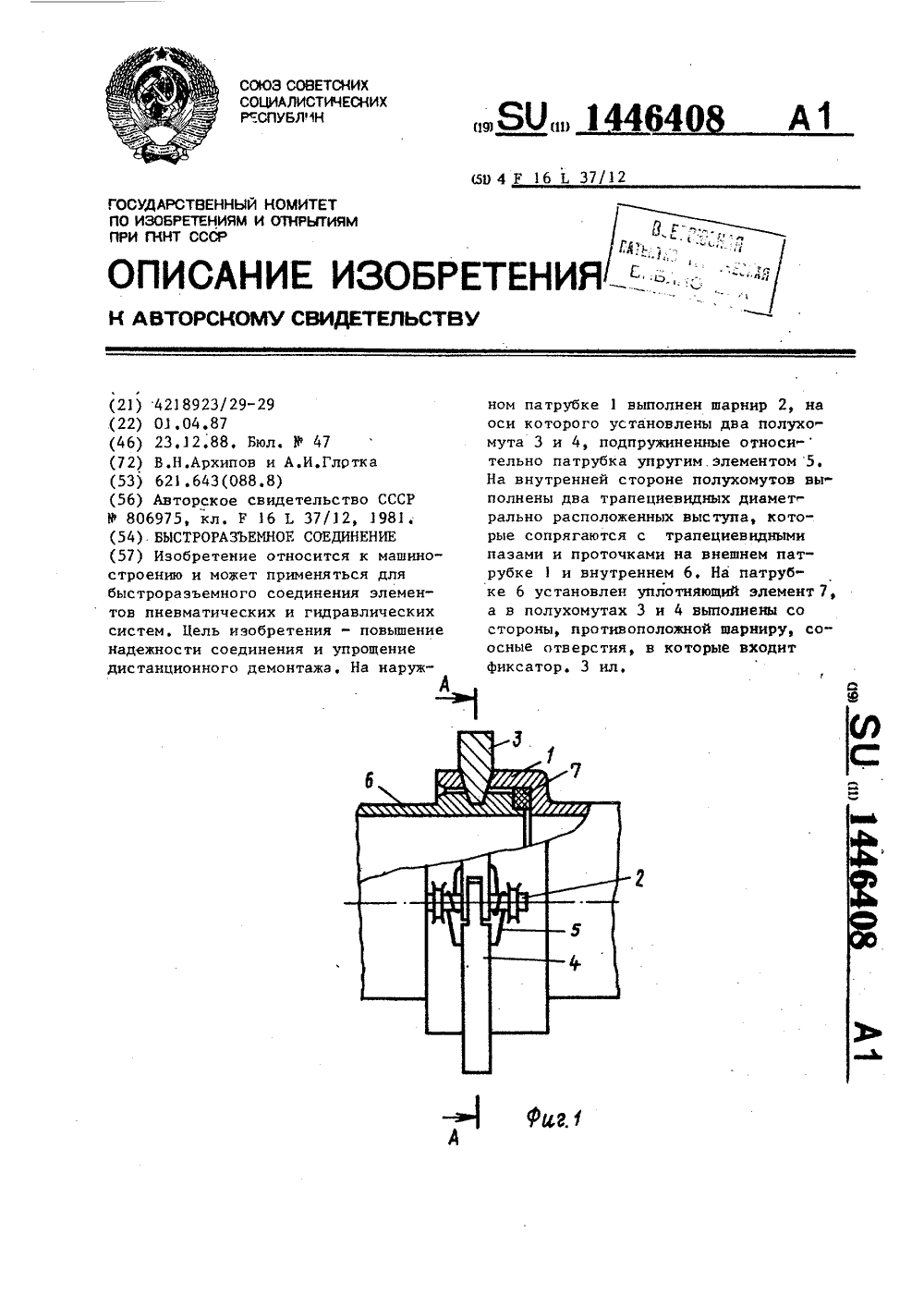

Номер патента: 1446408

Опубликовано: 23.12.1988

Авторы: Архипов, Глотка

МПК: F16L 37/12

Метки: быстроразъемное, соединение

...патрубка упругим 20элементом 5, На внутренней сторонепонухомутов выполнены два трапециевидных диаметрально расположенныхвыступа, которые сопрягаются с трапециевидными пазами на наружном па" 25трубке 1.Для Фиксации внешнего патрубка 1относительно внутреннего патрубка 6на последнем выполнены две трапецие".видные проточки. Для герметизации ЗОсоединения на патрубок 6 установленуплотняющий элемент 7. В полухомутах 3 и 4 выполнены со стороны, противоположной шарниру,соосные отверс тия,в которые входит Фиксатор В,выполненный, например, в виде штифта,Сборка соединения осуществляетсяследующим образом,В наружный патрубок 1 вставляютдо упора внутренний патрубок 6 таким щообразом, чтобы, хотя бы частично, пазы были расположены напротив...

Номер патента: 1476235

Опубликовано: 30.04.1989

Автор: Колыванский

МПК: F16L 37/12

Метки: быстроразъемное, соединение, трубопроводов

...присоединяемойтрубы,В состыкованном положении трубопроводов захваты, при отсутствиидавления рабочей среды, фиксируются в сведенном положении подвижнойвтулкой 6, поджимаемой в сторонузахватов пружиной 7, В трубе 2 выполнено отверстие Б для подвода рабочей среды в полость В С втулкой6 жестко связан привод 12, выполненный, например, в виде пневмоприводас патрубком Д для подвода управляю Ощего давления (Р) и предназначенУ.Ррный для отвода подвижной втулки 6при расстыковке трубопроводов, Зазо"ры между элементами соединения уплстняются кольцами 8-11.Стыковка трубопроводов осуществляется до.подачи в них рабочей среды.После соединения трубопроводов 1 и2 захваты 3 сводятся, охватывая бурты соединенных трубопроводов. При 35 2этом пружина 5...

Номер патента: 1479782

Опубликовано: 15.05.1989

Авторы: Борзяк, Боронин, Гриценко, Дубовой

МПК: F16L 37/12

Метки: быстроразъемное, соединение, трубопроводов, фланцевое

...(фиг.З) для взаимодействия в конце ее хода с фланцем 16 стыкуемого трубопровода 17. Быстроразъемное соединение (фиг,2) содержит привод 18 для дистанционного. соединения трубопроводов 1 и 17, содержащих на сопрягаемых торцах фланцы 16. Привод 18 (фиг.2) выполнен в вице двигателя возвратно-поступательного движения, имеющего выдвижной шток 19, кинема" тически связанный с обоймой 10 по- . средством приводной оси 12. Корпус привода. 18 закреплен на неподвижной конструкции 20. Корпус привода в случае необходимости также может быть закреплен на трубопроводе 1 (не показано). Устройство работает следующим образом.Перед соединением трубопроводов 1 и 17 привод 18 удерживает обойму 10 в положении. 1. При этом втулка 4 находится в крайнем левом...

Номер патента: 1492165

Опубликовано: 07.07.1989

Автор: Скрипица

МПК: F16L 37/12

Метки: разъемное, соединение, трубопроводов

...поверхностями ниппеля 1 и обоймы 4. Эта сила трения (при наличии давления в трубопроводе) будет также препятствовать саморазборке соединения даже при отсутствии фиксирующего цилиндрическо 45 го ролика 6 (до определенной величины растягивающего ниппеля усилия), т.е. в некоторых случаях предлагаемое соединение может применяться даже беэ ролика Ь.При разъединении трубопроводов давление среды в них сбрасывается и гибкий трубопровод, насаженный на ниппель, захватывается одной рукой с поворотом ролика 6 большим пальцем на себя (показывается в тонких линиях) с последующим смещением штуцера 1 вдоль штуцера 2 до полного извлечения его из обоймы 4При жестком креплении ниппеля 2 к трубопроводу упомянутые операции можно осуществлять одной...
