Быстроразъемное соединение

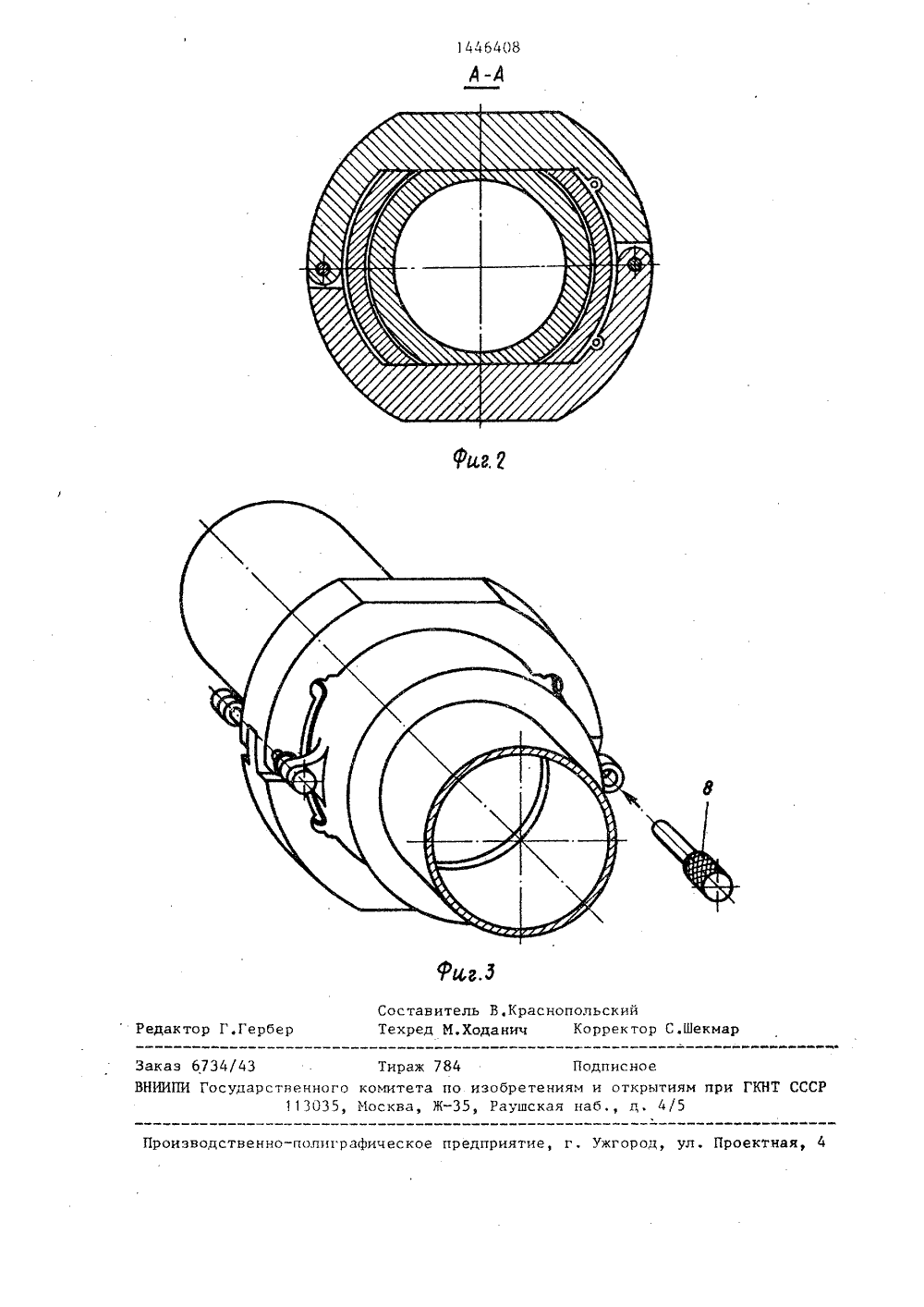

.8 1446 4 Р 16 1. 3/1 НИЕ БРЕ Я АВТОРСКОМУ ЕЛЬСТВУ ОСУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМРИ ГКНТ СССР(21) 4218923/29-29 (22) 01 . 04. 87 (46) 23.12,88, Бюл. Иф 47 (72) В.Н.Архипов и А.И.Глртка (53) 621 .643(088.8) (56) Авторское свидетельство СССР У 806975, кл. Р 16 1. 37/12, 1981. (54) БЫСТРОРАЗЪЕМНОЕ СОЕДИНЕНИЕ (57) Изобретение относится к машиностроению и может применяться для быстроразъемного соединения элементов пневматических и гидравлических систем. Цель изобретения - повышение надежности соединения и упрощение дистанционного демонтажа. На наружА ном патрубке 1 выполнен шарнир 2, наоси которо го ус тановлены два полухомута 3 и 4, подпружиненные относи-тельно патрубка упругим. элементом 5На внутренней стороне полухомутов выполнены два трапециевидных диаметрально расположенных выступа, которые сопрягаются с трапециевиднымипазами и проточками на внешнем патрубкеи внутреннем 6. На патрубке 6 установлен уплотняющий элемент 7,а в полухомутах 3 и 4 выполнены состороны, противоположной шарниру, соосные отверстия, в которые входитфиксатор. 3 ил.Изобретение относится к машино-,строению и может быть использованодля соединения элементов гидравлнчес"ких и пневматических систем в качест"5ве быстроразъемного соединения тру"бопроводов цилиндрической Формы,Цель изобретения - повышение надежности соединения и упрощение дис"танционного демонтажа за счет исключе 1 Ония проворотов и смещения патрубков,На Фиг,1 изображено предлагаемоебыстроразъемое соединение, продаль"ный разрез; на фиг.2 - сечение А"Ана фиг.1; на фиг,3 - соединение, изометрия,На наружном патрубке 1 выполненшарнир 2, на оси которого установлены два полухомута 3 и 4, подпружиненные относительно патрубка упругим 20элементом 5, На внутренней сторонепонухомутов выполнены два трапециевидных диаметрально расположенныхвыступа, которые сопрягаются с трапециевидными пазами на наружном па" 25трубке 1.Для Фиксации внешнего патрубка 1относительно внутреннего патрубка 6на последнем выполнены две трапецие".видные проточки. Для герметизации ЗОсоединения на патрубок 6 установленуплотняющий элемент 7. В полухомутах 3 и 4 выполнены со стороны, противоположной шарниру,соосные отверс тия,в которые входит Фиксатор В,выполненный, например, в виде штифта,Сборка соединения осуществляетсяследующим образом,В наружный патрубок 1 вставляютдо упора внутренний патрубок 6 таким щообразом, чтобы, хотя бы частично, пазы были расположены напротив прозочек,после чего сводят полухомуты 3 и 4 которыевходя в пазы патрубка 1 и проточки патрубка 6, производят самоустановку внутреннего патрубка относительно наружного и доуплотнение соединения по элементу 7, После полного сведения полухомутов устанавливают Фиксатор 8, и в этом положении сое" динение находится в рабочем состоянии, Чтобы произвести демонтаж соединения. удаляют Фиксатор 8, после чего под" пружиненные полухомуты 3 и 4 разойдут" ся и тем самым выведут патрубки 1 и 6 из взаимной фиксации.Для увеличения эксплуатационных возможностей быстроразъемного соединенйя в плане дистанционного демонта жа на полухомуте 4 может быть уста" новлено устройство, например пиропатрон, выводящее Фиксатор из зацепления полухомутов.Формула изобретенияБыстроразъемное соединение трубопроводов, содержащее сопряженные между собой внутренний и наружный патрубки, уплотнение, стопорньй орган и Фиксирующий элемент, о т л и ч а юш е е с я тем, что, с целью повышения надежности и упрощения дистанци онного демонтажа, стопорный орган выполнен в виде подпружиненных полухомутов, шарнирно установленных на на" ружном патрубке и сочлененных друг с другом и с последним посредством фиксирующего элемента, а на внутренней поверхности полухомутов выполнены трапециевидные. диаметрально противоположные друг другу выступы, а в наружном и внутреннем патрубках выполнены пазы и проточки сопрягаемые с выступами полухомутов.1446408 Составитель В,КраснопольскийГербер Техред М.Ходанич Корректор С,Шек акт 4 Зака Тираж ИИ ГКНТ СССР оизводственно-полиграфическое предприятие, г, Ужгород, ул. Проектная,сударственного коми 113035, Моск784 Подписное по изобретениям и открытия Ж, Раушская наб д. 4/5
