F16J 15/00 — Уплотнения

Номер патента: 724573

Опубликовано: 30.03.1980

Авторы: Алавидзе, Болотина, Бурачевский, Микеладзе

МПК: F16J 15/00, F16L 15/04

Метки: аперитива, ингредиентов, композиция, риони

...температуре 60 - 62 С,в соотношении 1: 1 в течение 4 - 6 ч.Полученный диффузионный сок подвергают грубой фильтрации, затем оклейке известным путем и Опиртованию до крепости 25 - 26 об, %. После отстоя в течен 1 ие 4 - 10 суток спиртэванный диффузионный сок снимают с осадка и осветляют фильтрацией; Физико-химические показатели.Содержание эгиловогоспирта, об. % 25 - 26Приведенный экстракт,г/100 млСахар, г/100 млТитруемая кислотность 1 впересчете,на,винную иислоту, гИОО мл 2 - 4Содержание солей тяжелыхметаллов,мг/лМеди 5 - 5,5Олова 50 - 51Свинца Не допускаетсяП р и м е р. Недозрелые плоды померанцевого ореха в количестве 13,4 кг измельчают, заливают 134 л водно-спиртовойсмеси крепостью 70 об. %, в соотношенииплодов померанцевого ореха и...

Номер патента: 731150

Опубликовано: 30.04.1980

Авторы: Михайлик, Цыбарев

МПК: F16J 15/00

Метки: валов, вращающихся, динамических, испытаний, механизм, осевых, перемещений, стенда, уплотнений

...11, содержащем узел регулпро вания наклона обоймы.Узел регулирования наклона обоймывключает косую шайбу 12 со срезаннь 1 м под углом к осп торцом, в который упирается шариковый упор 13 обоймы 9, стяж- ЗО ного стакана 14 с гайкой 15, в которыйввернут винтовой упор 16 с контргайкой17 стопорной пластиной 18.Механизм осевых перемещений включает также электродвигатель 19 с изменяемой скоростью вращения вала, приводящий 5во вращение через передачу 20, напримерцепную, корпус 11 с обоймой 9, установленный на подшипнике 21 в корпусе механизма 22.Работа механизма осевых перемещений 10осуществляется следующим образом.Вращение рабочего вала стенда с закрепленной в нем оправкой 3 через шпопку2 передается скользящей втулке 1, установленной на...

Номер патента: 742656

Опубликовано: 25.06.1980

Автор: Поляков

МПК: F16J 15/00

Метки: резьбовых, соединений, уплотнитель

...уплотни ний. ты латекснои клеящеи ля резьбовых соедин Источник нятые во вн Рот А. Ваку я," 1971, с. 1и информации;мание при экспертиз мные уплотнения.67 - 168. 15пр1.Энерг(61) Дополнительное к авт. с Изобретение относится к технике уплотнения зазоров в резьбовых соединениях.Известно применение в качестве уплотнителя соединений пицеина 1 .Уплотнение на смоле получают, склеивая чистые поверхности с помощью небольшого количества смолы при достаточном нагреве. Разборку соединения производят также путем нагревания. Максимальная рабочая температура пицеина составляет 60 С.Цель изобретения - повысить долговечность и герметичность свинченных соединений, улучшить надежность и облегчить свинчивание резьбовых соединений.Это достигается тем,...

Номер патента: 767440

Опубликовано: 30.09.1980

Авторы: Дулевичюс, Сакалаускас, Янкунас

МПК: F16J 15/00, F16J 15/40

Метки: уплотнительное

...2 (например водным рЭ- вором К 01). Электроды 3, выведенные наружу шайбы и подключенные к источнику постоянного тока (на чертеже не показаны). Нерабочие поверхности Б шайбы снабжены жесткой арматурой, выполненной, например, в виде нерастяжимых цилиндрических колец 4 и 5.Шайба снабжена вентилем (на чертеже не показанном) для заполнения полости электролитом,Устройство работает следуюшим образом. При потере герметичности в уплотненном узле, вследствие уменьшения удельного давления на рабочих поверхностях А наружного слоя 1, постоянный ток от источника питания подается на электроды 3. Во время электролиза на электродах 3 выделяются кислород и водород, что повышает давление в полости шайбы. В результате этого рабочие поверхности А шайбы...

Номер патента: 775482

Опубликовано: 30.10.1980

Авторы: Балашов, Евчик, Литовченко, Ольшанский, Сурдутович

МПК: F16J 15/00

Метки: динамических, испытаний, колец, уплотнительных, эластичных

...упругой муфты 15, Для подачи ра бочей среды в цилиндрическом корпусеимеются рабочие полости 16, а дляконтроля разгерметизации в технологических обоймах предусмотрены каналы 17. Испытательное устройствооснащено термостатом (не показан).Устройство .работает следующимобразом. После сборки испытательногоузла 4 и монтажа его на опорном корпусе 3 производят включение привода2, установленного на станине 1, Впроцессе вращения в подшипниковыхопорах 11 дебалансного вала 12 с муфтами.13 и сменными дебалансными массами 14 возникает возмущающая силаГ, которая вызывает радиальное сме- Щощение цилиндрического корпуса 5 впределах зазора и осуществляет радиальное сжатие испытуемых колец 6,находящихся в контактес внутреннейцилиндрической поверхностью...

Номер патента: 775483

Опубликовано: 30.10.1980

Авторы: Губанов, Матвеев, Николаева, Рябинин, Чураков

МПК: F16J 15/00

Метки: герметизации, поверхностей, сопрягаемых

...углероде, трихлорэталене, тетрахлорэтане, бензине и т. и., при температуре 20+3 С в течение 3-5 мин.Затем сушат нх на воздухе при температуре 20-УфС в течение 10-15 мин.После чего обрабатывают поверхности методом погружения их в раствор поверхностно-активного вещества или наносят его тампоном при температуре 20 й 3 С в течение 3-5 мин.И снова сушат на воздухе при температуре 20 + ЗоС в течение 10-15 мин. После нанесения поверхностно-активного вещества на поверхности остается мономолекулярный слой перфтори О роваиных кислот полипропиленоксида,который, покрывая металл, снижает разницу между поверхностной энергиейметалла и масла, что исключает расте" 25кание масла по поверхности разъема.Кроме того, обладая большой адгезией к...

Номер патента: 777292

Опубликовано: 07.11.1980

Авторы: Балашов, Кучеренко, Литовченко, Малоиван, Ольшанский

МПК: F16J 15/00

Метки: динамических, испытаний, колец, уплотнительных, эластичных

...опорах 7 возникает возмущаЪйая сила Р, которая вызывает круговое движение дисков с торцевыми поверхностями относительно неподвижных корпусов. В процессе испытания создается необходимый температурный режим,По предлагаемому способу испытуемые кольца после предварительного старения устанавливают в дисках 8 с необходимым поджатием и вводят в контакт с неподвижной плоскостью корпусов 6. В процессе вращения вала 5 с дебалансным маховиком 12 диски смещаются в направлении действия силы Р. Так как вектор Р перемещается с частотой вращения вала, в процессе испытания создается циклическая деформация в виде бегущей волны радиального и продольного сдвига у, показанного в разрере А - А в продольном направлении, а в разрезе Б - Б - в радиальном. В...

Номер патента: 777293

Опубликовано: 07.11.1980

Автор: Сурков

МПК: F16J 15/00

Метки: валов, вращающихся, исследования, стенд, узлов, уплотнительных

...илираздаточного редуктора (на чертеже не показаны), На неподвижном держателе 3размещены элементы уплотнения: кольцо 4,нажимные пружины 5, эластичная манжета6, Имея сменные держатели, на установкеможно испытывать торцевые и радиальныеуплотнения различных конструкций и типоразмеров.Держатель 3 герметично соединен с камерой 7, в которую заливается рабочаяжидкость до требуемого уровня. В нижнейчасти камеры 7 расположен вытеснитель 8рабочей жидкости, выполненный, например,в виде тонкостенной замкнутой оболочки,и расположенный на штоке 9. Вытеснитель8 вместе со штоком 9 может перемещатьсяв вертикальном направлении, Верхний конец штока 9 связан с устройством возвратно-поступательного перемещения, выпол- зОпенного, например, в...

Номер патента: 779689

Опубликовано: 15.11.1980

Авторы: Белоусов, Зрелов

МПК: F16J 15/00, G01M 13/00

Метки: исследования, торцовых, уплотнений

...ресурс уплотнения.Наличие устройств возбуждения и регистрации колебаний уплотнени й позволяет исследовать колебания разных типовторцовых уплотнений при различных режимах их работы,Формула из обре те ния 3 7796а сопловой аппарат ее размещен в корпусеустановки между газовыми подшипниками.На чертеже изображена установка дляисследования уплотнений, общий вид.Установка содержит корпус 1 с газовыми подшипниками 2, выполненными заоднос корпусом. В корпусе вращается вал 3.Привод вала осуществляется пневмотурбинойсостоящей из соплового аппарата 4и рабочего колеса 5.10Пневмопривод обеспечивает плавное изменение числа оборотов вала от 0 до8000 об/мин. К корпусу крепитсч верхняя крышка 6, в которой устанавливается сменный узел испытуемого унлотне-...

Номер патента: 787764

Опубликовано: 15.12.1980

Авторы: Додонов, Киселева

МПК: F16J 15/00

Метки: уплотнений

...1 л этилацетата и выдерживают в закрытой емкости 1 - 1,5 ч. В смеситель объемом 10 л заливают 0,5 л этилацетата, загружают 700 г787764 Формула изобретения Составитель Л. Кисилева Редактор П. Бабич Техред А. Боиьас Корректор Г. Решетник Заказ 8319/40 Тираж 1095 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ГПГ 1 Патен, г. Ужгород, ул. Проектная, 4вальцованного в течение 5 - 7 мин каучука СКНМ, 7 г стеарина, 14 г неозона Д, 70 т дибутилфталата, 35 г канифоли, 660 г графита скрытнокристаллического (аморфного), 525 г асбеста 5 сорта. Перемешивают 1,5 - 2 ч до полной разработки каучука. По мере перемешивания добавляют небольшими порциями этилацетат,...

Номер патента: 787864

Опубликовано: 15.12.1980

Авторы: Говзич, Попов, Рейзин, Шимков

МПК: F16J 15/00, F27D 7/00, F28F 9/00 ...

Метки: теплообменник

...оребрения труб.На фиг. 1 схематично изображен предлагаемый теплообменник, вид спереди; на фиг. 2 - то же, вид сбоку,на фиг. 3 - сечение А-А на фиг, 2.Теплообменник состоит из секций 1. Секция содержит трубки 2 с проволочным оребрением 3 и коллекторы 4 и 5Коллектор 4 разделен перегородкой 6, верхняя часть которого соединена с впускным патрубком 7, а нижняя - с выпускным патрубком 8. Трубки 2 с проволочным оребрением 3 установлены в кожухе 9. Кожух 9 выполнен по периметру проволочнбго оребрения 3 и со стороны входа воздуха - в виде конфузора 10 прямоугольной формы. Между кожухом 9 и оребренными трубками 2 образованы каналы 11.Теплообменник работает следующим образом.Жидкость из впускного патрубка 7 поступает в верхнюю часть коллектора...

Номер патента: 804966

Опубликовано: 15.02.1981

Авторы: Бедах, Коваленко, Сидоренко

МПК: F16J 15/00

Метки: уплотнений

...наб., д, 4/5ав аФ а а юЬ юв ваше а филиал ППП Патентф, г. ужгород, ул. Проектная, 4 в этих порах с образованием взносостойкого слоя толщиной до 0,8 ма,1. Способ изготовления упяотиеннй, включающий формирование уплотнения в пресс-форме и нанесемме на его поверхность смазочного компонента, о т л и ч а ю щ и й с я тем, что, с целью повышения изиосостойкости уплотнительных элементов, упрощения н удешевления техпроцесса при изготовлении уплотнительных элементов из полимерных или вулканизирующихся материалов, смазочный компонент наносят перед формированием на соответствующие поверхности пресс-формы, причем смазочный компонент представляет собой суспензию твердой смазки на основе летучей жидкости.2. Способ по п. 1, о т л и ч а ющ и й с я тем,...

Номер патента: 813049

Опубликовано: 15.03.1981

Авторы: Болдырев, Воинов, Филичкин

МПК: F16J 15/00

Метки: уплотнение

...изменения напряжения вдоль оси кольца, растяжения или сжатия поперечные сечения кольца начинают поворачиваться относительно друг друга. Относительный угол их поворота тем больше, чем больше изменение напряжения вдоль оси кольца. Поворот сечения круглой резины приводит к захвату смазочной жидкости и исключает возможность залипания резины. Резиновое кольцо, заневоленное внутренним моментом сил, является тем самым автоматической системой, следящей за признаками залипания и устраняющей их.Простейший способ изготовления предлагаемого уплотнения иэ резино вого шнура круглого сечения - предварительное его скручивание перед склеиванием в кольцо, Число скру ьиваний может варьироваться от одного и бол "- ше в зависимости от длины кольца. Эта...

Номер патента: 832185

Опубликовано: 23.05.1981

Автор: Кушнеревич

МПК: F16J 15/00

Метки: аппаратов, соединений, уплотнения

...3 мм. Зазор 2 накрыт колпаком3, который по периметру припаян кматериалопроводу 1. Штуцер 4 колпака3 соединен с прибором для измеренияколичества воздуха, протекающегочерез клиновый зазор 2. Прибор состоит из стекляного капилляра 5 иманометра 6. Для обеспечения высокойчувствительности и точности измерениясечение узкой части клинового зазора2 более чем в сто раз превышает сечение стеклчного капилляра 5. Манометр7 подключен непосредственно к материалопроводу 1Для испытания в качестве уплотняющей полифракционной смеси используюткаменный уголь, измельченный до крупности 0-3 мм, состава, Х:3-2 мм;2-1 мм - 22,21-0,5 мм - 15,3;0,5 мм - 49,5,В качестве текучей среды используют воздух. При подаче в материалопровод чистого воздуха в нем возникает...

Номер патента: 844869

Опубликовано: 07.07.1981

Авторы: Аскинази, Мясковский

МПК: F16J 15/00

Метки: волнообразное, уплотнительноекольцо

...установлено как в торцовой канавке 2 фланца 3, так и в цилиндрической канавке 4 уплотняемой детали 5 типа вала, Для повышения эффективности внутри колец может быть помещен армирующий элемент 6. Описываемая конструкция может быть применена для соединений как подвижного, так и неподвижного типов. Для соединений неподвижного типа предпочтительно использовать кольца, волнистость которых осуществлена на цилиндрической поверхности, при этом кольцо должно устанавливаться в торцовой канавке, Пля подвижных соединений предпочтительно использовать плоские волнистые в развертке кольца ирасполагать их в цилиндрической канагкеуплотняемой детали,Преимущества прсдлагаемого кольцазаключается не только в том, что еголегче извлекать из канавки при разбор...

Номер патента: 844870

Опубликовано: 07.07.1981

Автор: Хрулев

МПК: F16J 15/00

Метки: испытания, колец, уплотни-тельных

...скобы в зоне разреза выпол 2нена полость под уплотнительный элемент для герметизации разреза.На фиг, 1 изображен общий вид устройства в разрезе; на фиг. 2 - то же, вид сверху.Устройство содержит разрезную скобу 1 с устройством затяжки, выполненным в виде двух радиально направленных и параллельных радиусу стержней 2, в которых смонтированы распирающий винт 3, стягивающий винт 4 и ограничительные шпильки 5 с гайками 6, В торцовых поверхностях скобы 1 в зоне разреза методом вулканизации. заподлицо с поверхностью 7 смонтирован уплотнительный элемент 8, Изделие 9 выполнено с кольце выми уплотнениями 10.Монтаж скобы на изделие осуществляют следующим образом. При помощи гаек 6 на ограничительных шпильках 5 устанавливают нужную...

Номер патента: 850955

Опубликовано: 30.07.1981

Авторы: Андреев, Ильин, Кацнельсон, Черничин

МПК: F16J 15/00, G01M 5/00

Метки: егоосуществления, жесткости, упругихэлементов

...для осуществления способаконтроля упругих элементов, например, 15пружин, включает инерционный элемент 1,взаимодействующий с установленным настанине 2 упругим элементом (пружиной )3, устройство возбуждения колебаний, выполненное в виде ползуна 4, связанного щс приводом 5, пружинный параллелограмм6, соединяющий инерционный элемент состаниной, блок 7 контроля,Блок 7 контроля содержит датчик 8Фколебаний, соединенный с усилителем 9, 25выход которого соединен со счетным входом счетчика 10, Выходные цепи счетчика подключены к генератору 11 импульсови входу синхронизации (записи) блока 12памяти и индикации, Информационными ЗОвходами блок памяти и индикации связан -с выходами генератора импульсов. Привод 5 возвратно-поступательного движения...

Номер патента: 857828

Опубликовано: 23.08.1981

Авторы: Баранов, Елкин, Камышков, Сосин

МПК: F16J 15/00, G01N 25/18

Метки: исследования, теплопроводности, уплотнений, эластомерных

...испытаний динамику изменения картины оптических полос, можно судить о теплопроводности испытанного иэделия.50П р и м е р. Способ определения теплопроводности осуществляют при испытании стандартных образцов уплотнительных прокладок (внутренний диаметр 28 мм, сечение 4 хб), изготовленных из резины ИРПсжатых на 50 Ъ в Т-образцой канавке, Испытания проводят на приборе для огределения жесткссти уплотнительных прокладок типа НМПри сборке уплотнения нижняя плита, контактирующая с прок ладкой, и поверхность прокладки обеэжириваются спиртом для устранения прилипания. Поверхность верхней плиты, через которую нагрузка передается на прокладку, покрывается лаком 65 ФБФД и запекается при 250 фС. Сжатие прокладки производится при комнатной...

Номер патента: 861805

Опубликовано: 07.09.1981

Авторы: Баранов, Елкин

МПК: F16J 15/00, G01M 13/00

Метки: испытания, уплотнительных, эластичных, элементов

...из дисков устройства, а также устройством сепаратора подшипника, контактирующего с указанной дорожкой каченияПрофиль дорожки качения (см.фиг.2) выполнен таким образом, что у дорожки качения имеется три одинаковых проточки, имеющих профиль дорожки качения. Указанные проточки равномерно расположены по дорожке качения, образуя в ней ряд чередующихся впадин и выступов. При этом длина выступа значительно меньше длины впадины. В каждой впадине установлено одинаковое количество элементов качения опорного подшипника, объединенных сепаратором в группы, равномерно расположенные по окружности. При этом группа может состоять из одного тела вращения.Устройство работает следующим образом.При включении привода блок начинает вращаться, при этом...

Номер патента: 872874

Опубликовано: 15.10.1981

Авторы: Гольдаде, Неверов, Пинчук, Соловьев

МПК: F16J 15/00

Метки: герметизирующее, покрытие

...выдержки оплавленных и еще горячих покрытий в жидкой фазе происходит диффузионное проникновение соединений таллового масла в пентапласт, которое приводит к образованию градиента концентрации коллоидного раствора масла в пента- пласте. При охлаждении покрытий коллоидный раствор превращается в студень, характеризующийся наличием полимерной матрицы и распределенной в ее порах диспер сионной жидкости. Концентрация жидкости в локальном объеме студня определяется концентрацией коллоидного раствора в этом объеме. Образуется система, обладающая градиентом распределения полимерного материала, что обусловливает градиент размеров пор и градиент деформационно-прочностных свойств по толщине покрытия. Слой полимера, примыкающий к металлической...

Номер патента: 881439

Опубликовано: 15.11.1981

Авторы: Быков, Исупова, Кузнецова, Маслов, Сапгир, Чупров

МПК: F16J 15/00

Метки: коаксиальных, труб, уплотнение

...изображено предлагаемое уплотнение, осевой разрез.Устройство включает коаксиально размещенные внутреннюю трубу 1 и наружную трубу 2, упорные кольца 3 и 4, резиновое уплотнительное кольцо 5, фторопластовое предохранительное клиновидное кольцо 6, фиксатор 7, теплоизоляционный материал 8, заглушку 9. Внутренняя труба 1 и наружная труба 2 на одном из концов закреплены неподвижно заглушкой 9.Кольцо 3 соединено неподвижно с внутренней трубой 1 и образует зазор с наружной трубой 2, а кольцо 4 соединено с наружной трубой 2 и образует зазор с внутренней трубой 1. Резиновое уплотнительное кольцо 5 может быть круглого, прямоугольного или трапецеидального сечения и размещено между упорными кольцами 3 и 4 с возможностью поджатия кольцом 4, а...

Номер патента: 885661

Опубликовано: 30.11.1981

Авторы: Погорелов, Рабинович, Шерешевский

МПК: F16J 15/00

Метки: сборки, соединений, уплотнительных

...уплотнительных соедине ний.Поставленная цель достигается тем, что в способе сборки уплотнительных соединений, включающем установку эластичного кольца на технологическийэлемент, деформацию кольца, подачу и установку его в канавку, технологический элемент вместе с кольцом35 приводят во вращение вокруг оси кольца со скоростью, обеспечивающей деформацию кольца центробежными силами до диаметра уплотняемой поверхности базовой детали, кольцо совмещают с4 О канавкой и прекращают вращение.На фиг. 1-5 изображены последовательные стадии установки кольца в канавку.На базирующие органы технологического элемента 1 устанавливают эластичное кольцо 2 с внутренним диаметром д и диаметром сечения д. Технологический элемент 1 вместе с кольцом 2 приводят...

Номер патента: 896304

Опубликовано: 07.01.1982

Авторы: Агапов, Вербицкая, Гирич, Гладуш, Дидович, Ерухимович, Заморуева, Козловский, Лемещенко, Марченко, Панкевич, Попович, Поповцев, Пчелкин, Пылыпив, Сердюченко, Сухомлин, Федоренко, Филиппова

МПК: F16J 15/00, F16J 15/04

Метки: герметизации, резьбовых, соединений

...ее сбегу.Вследствие того, что толщина покрытия увеличивается к сбегу резьбы и находится при свинчивании - развинчивании в пластичном состоянии (термопластичное покрытие нагревают до температуры его размягчения 60 - 90 С) торцовые винты нарезки второй сопрягаемой детали внедряются в этот слой, при этом происходит полное заполнение конструктивных зазоров в резьбовом соединении. Последнее обеспечивает необходимую герметизацию резьбовых соединений. Предлагаемый и известный способы были опробованы при выпуске и испытании опытно-промышленной партии обсадных труб (40 шт) диаметром 245 мм с толщиной стенки 12 мм группы прочности Е и Л. При герметизации резьбовых соединений предлагаемым и известным способами на резьбу муфт наносили металлическое...

Номер патента: 898192

Опубликовано: 15.01.1982

Авторы: Иргер, Ковалерчик, Краснер, Мамедов, Рабкин

МПК: F16J 15/00

Метки: испытания, стенд, уплотнений

...состоит из камеры 1, вращающегосявала 2 с оправками. В камере 1 закрепленвкладыш 3, наружная поверхность 4 которогопредставляет собой конус, контактирующий сконусом камеры 1. Вкладыш 3 снабжен не.сколькими, например двумя, посадочными местами 5 для испытуемых манжет 6, междукоторыми, расположен сквозной паз 7, размеры которого больше габаритов манжет 6.На торцах вкладыша 3 установлены съемныеупоры 8.За счет конической поверхности 4 и выпол.пения вкладыша 3 в виде цельной втулкиобеспечивается безэаэорная установка вклады.ша 3 и появляется воэможность определенияточности установки всех манжет по посадоч.ному месту передней манжеты. Наличие сквоз.ного паза 7 между посадочными местами по.зволяет извлекать манжеты после испытания.Наличие...

Номер патента: 898193

Опубликовано: 15.01.1982

Автор: Землянский

МПК: F16J 15/00

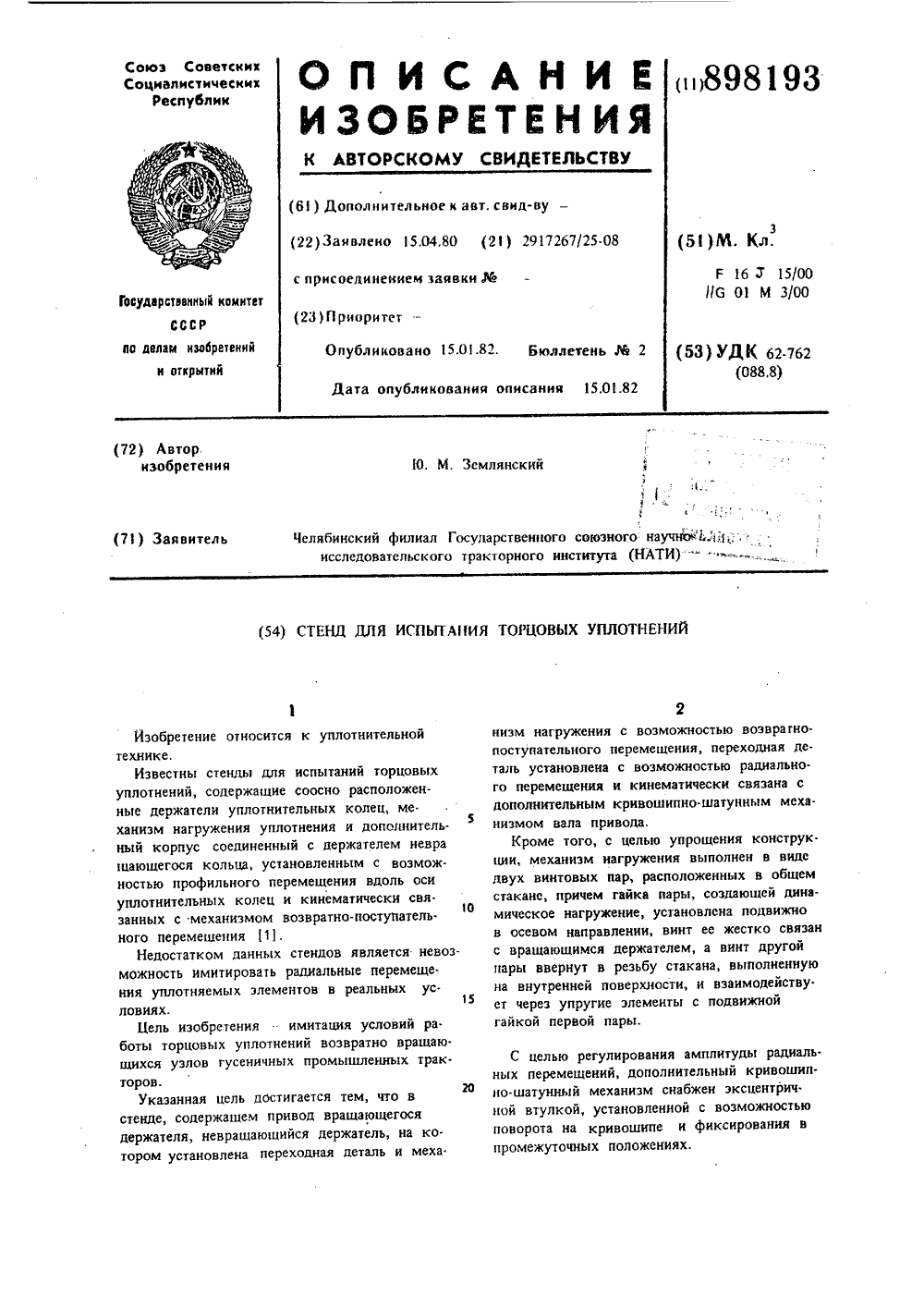

Метки: испытания, стенд, торцовых, уплотнений

...схемастенда; на фиг, 2 - пагрузгпинг узел стенда.Стенд состоит иэ привода 1 (эггектродвитатель, ременная передача, коробка передач,муг 2 та), вал 2 которого связан шатуномкривошипно.гнатунного механизма с рычагомшпинделя 4, установленного на подшипниках5 в невращающемся держателе б, закрепленном в опорах 7. Переходггая деталь 8 установлена в направляющих невращающегося деркателя на опорах качания 9, Свободный конецшпинделя 4 соединен через шлицы с враща.юшимся держателем 10 с возможностыа осевого перемегцения последнего, на внутреннейчасти которого, обращенной к невращающемуся держателю, выполнено гнездо для установки уплотнения 11, прщем последнее контак.тируст как с торцовой поверхностью гнезда,так и с торцовой поверхностью...

Номер патента: 904974

Опубликовано: 15.02.1982

Авторы: Дворецкая, Деревлев, Пахомова, Руденко, Травинкин

МПК: B23P 19/08, F16J 15/00

Метки: запрессовки, колец, уплотнительных

...детали и пальца, поджатого к торцу детали пружиной, что приводит к снижению надежности герметизации соединения уплотнительного кольца с деталью,Цель изобретения - повышение качества запоессовкн эа счет исключения возможности материала уплотнительногорцамн детали н направляю904974 ИИПИ Заказ 227/22 Тираж 1150 Подписно л ПТ 1 П "Патент",1,ужгороц, ул,Проек тактирующая с торцом направляющего элемента 5 и поджимаемая к нему винтами 7, эа. крепленными в матрице. На матрице и на. правляющем элементе в зоне установки эапрессовываемого уплотнительного кольца 8 выполнены конусные поверхности 9 с углом 5 - 7 С для направления и калибровки уплотнительного кольца.Устройство работает следующим образом.На основании 1 устанавливают деталь 10. На...

Номер патента: 916834

Опубликовано: 30.03.1982

Авторы: Александров, Рузин, Сергеева, Тимошин

МПК: F16J 15/00

Метки: уплотнительное

...со сто. роны уплотняемых поверхностей 2 и 3. Прижимное опорноекольцо 11 выполнено из упругодеформируемого материала и с гарантированным натягом между уплотняемыми поверхностями в пределах О,1 - 1,0 мм и может быть изготовлено, например, из стали 1 Х 18 Н 9 Т. Эластичное кольцо 12 изготовлено, например, из фторпласта. Герметизирующий элемент собирают в виде пакета, причем элементы располагают между уплотняемыми поверхностями 2 и 3 попарно, образуя камеру 13, заполненную высокопластиным материалом, например, силиконовым маслом находящимся под давлением внешней среды с возможностью взаимодействия последнего с уплотнительными 9 и 10 и опорными 11 кольцами.Устройство работает следующим образом.Собранные пакеты герметизирующих элементов...

Номер патента: 918606

Опубликовано: 07.04.1982

Авторы: Гайворонский, Пындак, Швецов

МПК: F16J 15/00, G01M 13/00

Метки: испытаний, стенд, уплотнений

...вентиль 20 с насосной станцией (не показана).Работа стендаосуществляется следующим образом.При крайнем правом положении штока 9 (фиг. 1) в рабочий цилиндр через отверстие 4 заливают рабочую жидкость и завинчивают пробку 5. После этого от насосной станции подается давление в поршневую полость 19 приводного гидроцилиндра 11. Привод 12 с поршнем 10, перемещаясь, толкает шток 9. За счет разности эффективных площадей поршня 10 и штока 9 возрастает давление в полости 2 рабочего цилиндра 1 (контролируется по манометру).В процессе испытания появляется необходимость длительной выдержки уплотнения 3 под высоким давлением. В этом режиме испытаний для экономии энергозатрат используют винтовую передачу. При вращении маховика 14 вал 15 через...

Номер патента: 922373

Опубликовано: 23.04.1982

Авторы: Горбачев, Матвеев, Юрченко

МПК: F16J 15/00, F16J 15/02

Метки: металлическая, прокладка, самоуплотняющаяся, упругая

...радиальными прорезями,вид А на фиг, 1.Прокладка состоит из упругих усов 1первого барьера уплотнения с выступами 2,. поверхности которых являютсяуплотннтельнйми, опорного кольца 3 с. боковыми выступами, кольцевой перегородки 4, соединяющей упругие усы 1 сдвумя упругими усами 5 второго барьерауплотнения, имеющими также уплотниульные поверхности. В перегородке 4выполнены перепускные отверстия 6.На усах 1, примерно посредине юцдлины, выполнены подпорные кольцевыебурты 7 с радиальными прорезями 8,внутренние поверхнос.ти которых совпадают с соответствующими наружнымиповерхностями усов 1, Наличие такихпрорезей практически устраняет влияниеподпорных буртов 7 на жесткость усов 1.Выступание буртов относительно торцовбоковых выступов опорного...

Номер патента: 932035

Опубликовано: 30.05.1982

Авторы: Гарчунас, Дегтярев, Клименченко, Кротов, Максимов, Малков, Порошин, Сандалов, Соколов

МПК: F16J 15/00

Метки: прокладки

...его схватывания . Скорость протягивания ленты зависит также от прочности применяемого наполнителя, например,при использовании паронита или медиона выше, чем при использовании асбестовой ткани. На фиг.1 представлена схема изготовления прокладки; на фиг,2 - сечение А-А на фиг.1; на фиг,3 - сечениеБ-Б на фиг.1; на фиг.4 - Ч-образноепрофилирование ленты, сечение В-В нафиг.1; на фиг,5 - отгибание краевлопастей ленты, сечение Г-Г на фиг,1;на фиг,б - прокладка, общий вид.Предлагаемый способ может бытьосуществлен на различных устройствах,Технология же изготовления прокладкиостается Одной и той же для разныхустройств и заключается для упругихлент, требующих наличия комплексавсех операций, в следующем,Металлическую ленту 1 протягивают от...
