Волнообразное уплотнительноекольцо
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 844869
Авторы: Аскинази, Мясковский
Текст

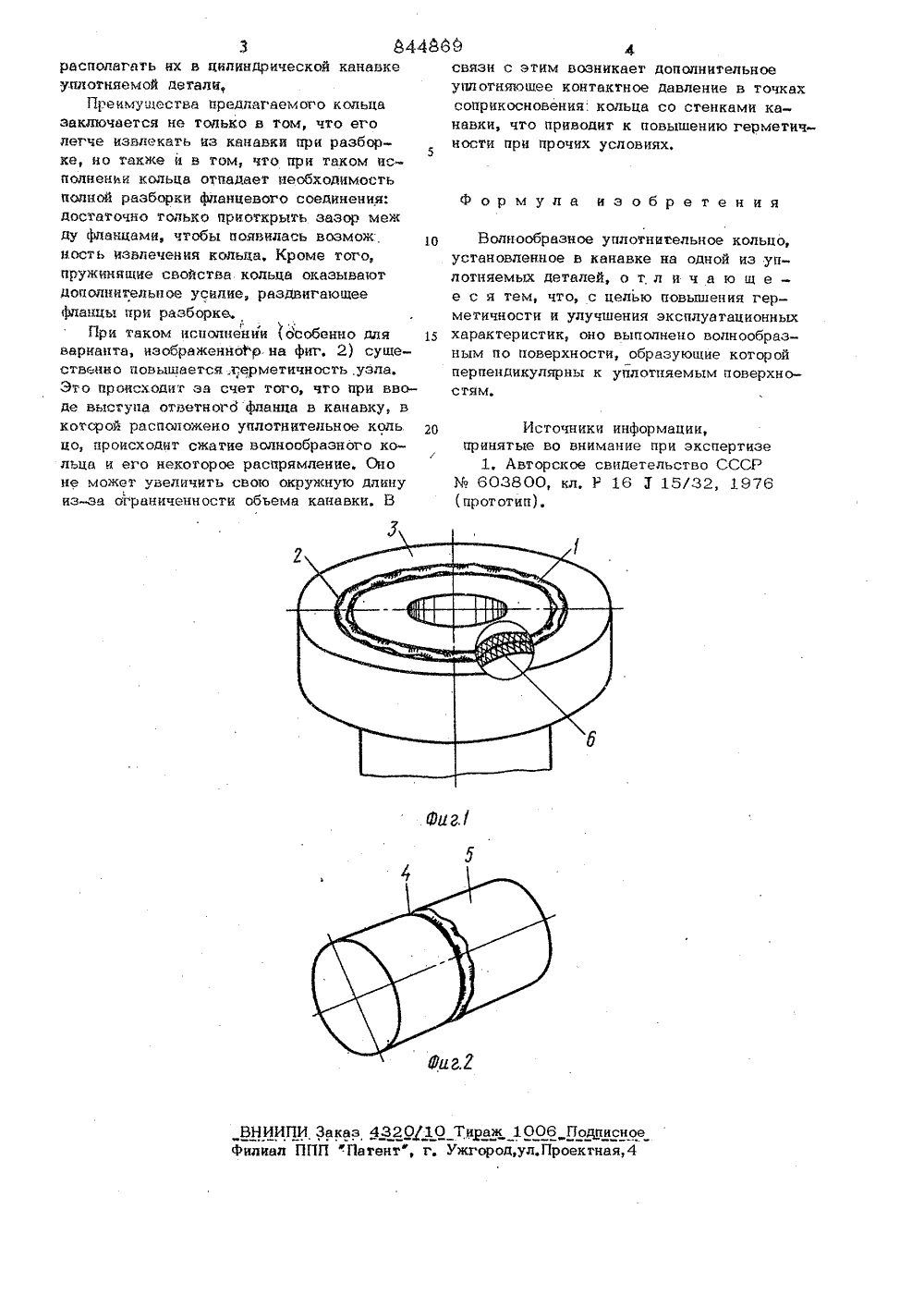

.СоциалистическихРеспублик ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и 844869по делан изобретений и открытий(72) Авторы изобретен Е, Г, Мясковский и В, Е. Аскиназ 71) Заявитель Всесоюзный научно-исследовательский ин природных газов 4) ВОЛНООБРАЗНОЕ УПЛОТНИТЕЛЬНО КОЛЬЦОЦель изтичности и характерист Цель до ное каьцоповерхносдикулярны Изобретение относится к уплотнительной технике, в частности к уплотнительным кольцам подвижных и неподвижных соединенийй.Известно волнообразное уплотнительное5 кольцо для гильзы цилиндра, установленное в канавке на одной из уплотняемых деталей 1 .Недостатком известного уплотнения является то, что волнообразность выполнена на цилиндрической поверхности и служит главным образом для улучшения условий смазки и охлаждения зоны трения при относительном перемещении подвижных де-. талей, что приводит к повышению долговечности уплотнения. бретения - повышение герулучшение эксплуатационн ик уплотнения.стигается тем, что,уплотнительвыполнено волнообразным пообразующие которой перпенк услотняемым поверхностям,2На фиг. 1 изображено расположенное в торцовой канавке фланца уплотнительное кольцо, волнообразность которого осуществлена па цилиндрической поверхности, на фиг. 2 - плоское кольцо с волнистостью в плоскости самого кольца, установленное в цилиндрической канавке вала,Кольцо 1 может быть установлено как в торцовой канавке 2 фланца 3, так и в цилиндрической канавке 4 уплотняемой детали 5 типа вала, Для повышения эффективности внутри колец может быть помещен армирующий элемент 6. Описываемая конструкция может быть применена для соединений как подвижного, так и неподвижного типов. Для соединений неподвижного типа предпочтительно использовать кольца, волнистость которых осуществлена на цилиндрической поверхности, при этом кольцо должно устанавливаться в торцовой канавке, Пля подвижных соединений предпочтительно использовать плоские волнистые в развертке кольца ирасполагать их в цилиндрической канагкеуплотняемой детали,Преимущества прсдлагаемого кольцазаключается не только в том, что еголегче извлекать из канавки при разбор 5ке но также и в томчто при таком исполнении кольца отпадает необходимостьполной разборки фланцевого соединения:достаточно только приоткрыть зазор между фланцами, чтобы появилась возможность извлечения кольца, Кроме того,пружичящие свойства кольца оказываютдополнительное усилие, раздвигающеефпанцы при разборке,При таком исполнении оособенно для 15варианта, изображенно 1 р на фиг, 2) существенно повышается,.герметичность, узла.Это происходит за счет того, что при вводе выступа ответного фланца в канавку, вкотсрой расположено уплотнительное кольцоу происходит сжатие волнообразного кольца и его некоторое распрямлениеОноне может увеличить свою окружную длинуиз-за ограниченности объема канавки. В связи с этим возникает дополнительное уплотняющее контактное давление в точках соприкосновения: кольца со стенками канавки, что приводит к повышению герметичности при прочих условиях,Формула изобретенияВолнообразное уплотнительное кольцо, установленное в канавке на одной из уплотняемых деталей, о т л и ч а ю щ е - е с я тем, что, с целью повышения герметичности и улучшения эксплуатационных характеристик, оно выполнено волнообразным по поверхности, образующие которой перпендикулярны к уплотняемым поверхностям.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРИо 603800, кл, ) 16 Х 15/32, 1976
СмотретьЗаявка
2763775, 14.05.1979
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙИНСТИТУТ ПРИРОДНЫХ ГАЗОВ
МЯСКОВСКИЙ ЕВГЕНИЙ ГРИГОРЬЕВИЧ, АСКИНАЗИ ВЛАДИМИР ЕФИМОВИЧ
МПК / Метки
МПК: F16J 15/00
Метки: волнообразное, уплотнительноекольцо
Опубликовано: 07.07.1981
Код ссылки
<a href="https://patents.su/2-844869-volnoobraznoe-uplotnitelnoekolco.html" target="_blank" rel="follow" title="База патентов СССР">Волнообразное уплотнительноекольцо</a>
