Стенд для испытаний уплотнений

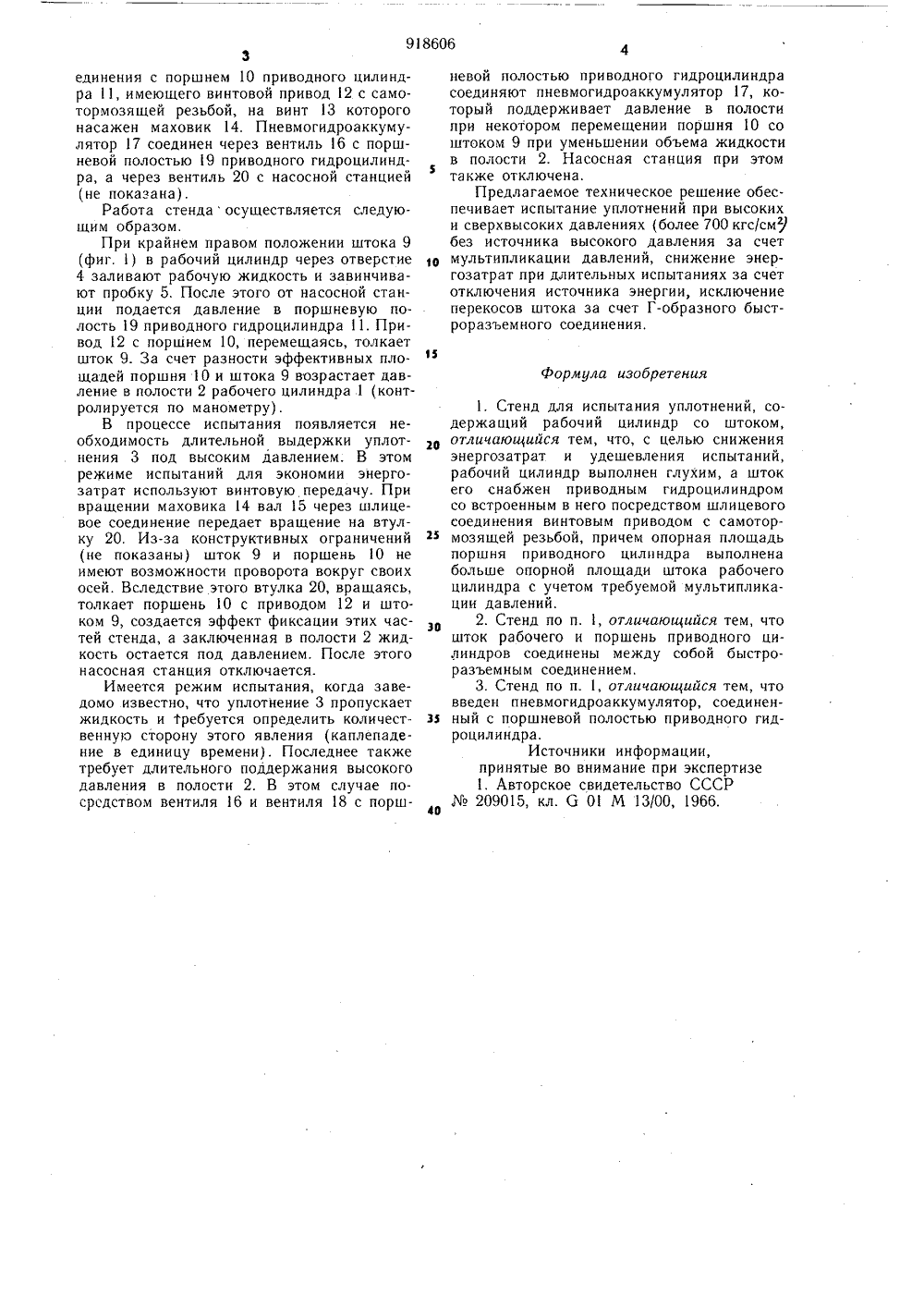

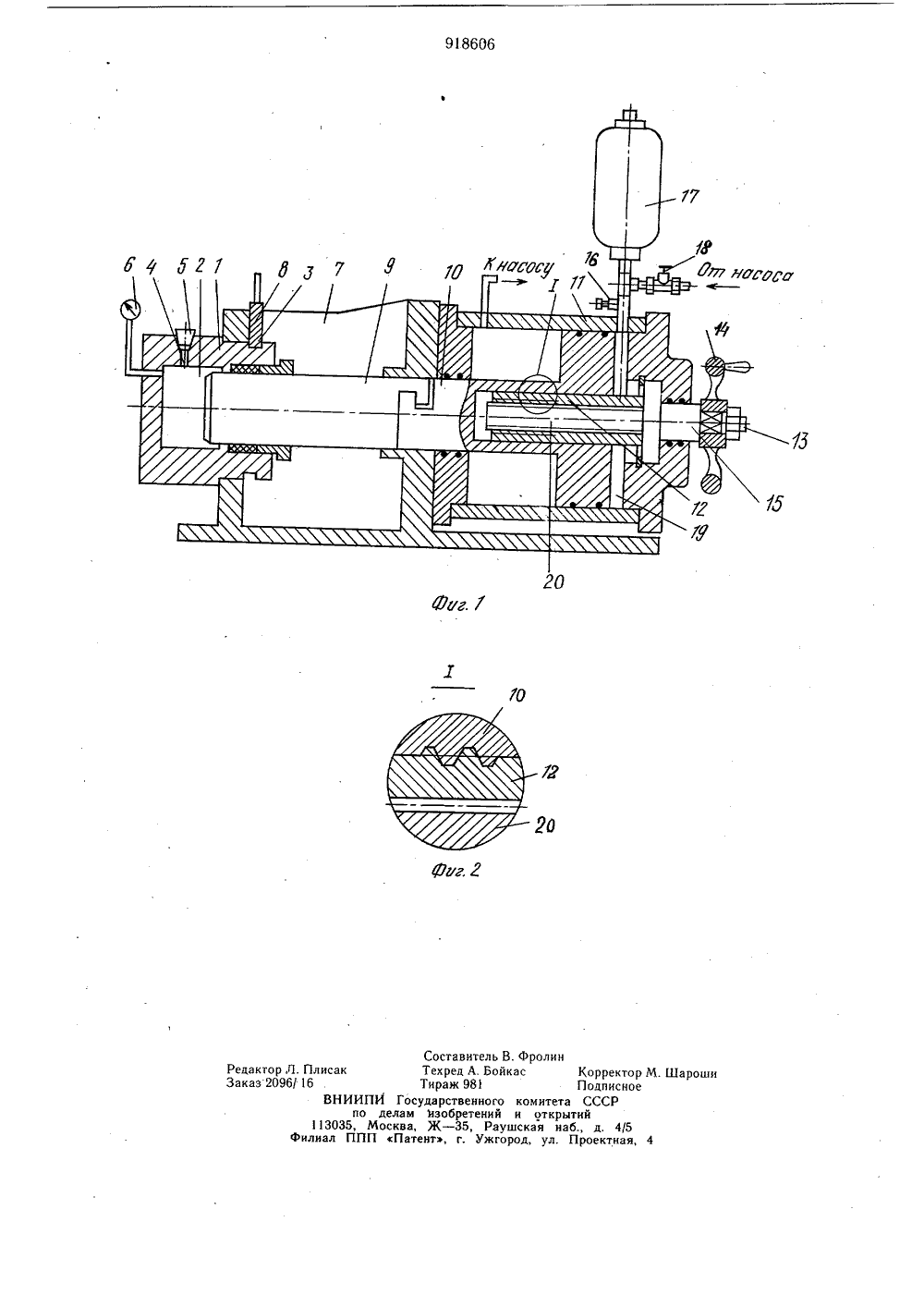

ОП ИСАНИЕИЗОБРЕТЕН ИЯК. АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз ТоветскихСоциалистическихРеспубликОпубликовано 07.04.82. Бюллетень13Дата опубликования описания 07.04.82 по делам изобретений и открытий(54) СТЕНД Д,ЛЯ ИСПЫТАНИЯ УП,ЛОТНЕНИй Изобретение относится к устройствам для испытания и исследования уплотнений и может найти применение для испытания их при высоких давлениях.Известно утсройство для испытания уплотнений, содержащее цилиндр со штоком, уплотненным с обеих сторон и выполненным ступенчатым, причем цилиндр имеет штуцер для присоединения его к рабочей полости цилиндра гидромашины 11.Недостатком данной конструкции является то, что давление действует на уплотнение периодически (обратный ход осуществляется за счет пружин).Кроме того, при испытании уплотнений на высокое и сверхвысокое давление для подачи его в рабочую полость необходимо иметь мощную насосную установку, которая должна функционировать в течение всего цикла испытаний. Вследствие этого повышаются затраты на проведение испытаний.Цель изобретения - снижение энергозатрат и удешевление испытаний.Цель достигается тем, что рабочий цилиндр выполнен глухим, а шток его дополнительно снабжен приводным гидроцилиндром со встроенным в него посредством шлицевого соединения винтовым приводом с самотормозя щей резьбой, причем опорная площадь поршня приводного гидроцилиндра выполнена больше опорной площади штока рабочего цилиндра с учетом создания не обходимого давления опорной поверхностьюштока рабочего цилиндра.Кроме того, шток рабочего и поршеньприводного цилиндров связаны между собой быстроразъемным, например Г-образнымсоединением,Наряду с этим,-поршневая полость приводного цилиндра соединена с введенным пневмогидроаккумулятором.На фиг, 1 изображен стенд, общий вид;на фиг. 2 - узел 1 на фиг. 1.Стенд для испытания уплотнений содержит рабочий цилиндр 1, имеющий внутреннюю полость 2 с помещенным в нее испытываемым уплотнительным узлом 3. В верхней части цилиндра расположено заливное отверстие 4, закрываемое пробкой 5, а к торцу присоединен манометр 6. Сам цилиндр закреплен на корпусе 7 задвижкой 8. Во внутреннюю полость рабочего цилиндра входит шток 9, соединенный при помощи быстроразъемного, например Г-образного, со91зединения с поршнем 10 приводного цилиндра 11, имеющего винтовой привод2 с само- тормозящей резьбой, на винт 13 которого насажен маховик 14. Пневмогидроаккумулятор 17 соединен через вентиль 6 с поршневой полостью 19 приводного гидроцилиндра, а через вентиль 20 с насосной станцией (не показана).Работа стендаосуществляется следующим образом.При крайнем правом положении штока 9 (фиг. 1) в рабочий цилиндр через отверстие 4 заливают рабочую жидкость и завинчивают пробку 5. После этого от насосной станции подается давление в поршневую полость 19 приводного гидроцилиндра 11. Привод 12 с поршнем 10, перемещаясь, толкает шток 9. За счет разности эффективных площадей поршня 10 и штока 9 возрастает давление в полости 2 рабочего цилиндра 1 (контролируется по манометру).В процессе испытания появляется необходимость длительной выдержки уплотнения 3 под высоким давлением. В этом режиме испытаний для экономии энергозатрат используют винтовую передачу. При вращении маховика 14 вал 15 через шлицевое соединение передает вращение на втулку 20. Из-за конструктивных ограничений (не показаны) шток 9 и поршень 10 не имеют возможности проворота вокруг своих осей. Вследствие этого втулка 20, вращаясь, толкает поршень 10 с приводом 12 и штоком 9, создается эффект фиксации этих частей стенда, а заключенная в полости 2 жидкость остается под давлением. После этого насосная станция отключается.Имеется режим испытания, когда заведомо известно, что уплотнение 3 пропускает жидкость и Требуется определить количественную сторону этого явления (каплепадение в единицу времени). Последнее также требует длительного поддержания высокого давления в полости 2. В этом случае посредством вентиля 16 и вентиля 18 с порш 8606невой полостью приводного гидроцилиндра соединяют пневмогидроаккумулятор 17, который поддерживает давление в полости при некотором перемещении поршня 10 со штоком 9 при уменьшении объема жидкости в полости 2. Насосная станция при этом также отключена.Предлагаемое техническое решение обеспечивает испытание уплотнений при высоких и сверхвысоких давлениях (более 700 кгс/см без источника высокого давления за счет мультипликации давлений, снижение энергозатрат при длительных испытаниях за счет отключения источника энергии, исключение перекосов штока за счет Г-образного быстроразъемного соединения,Формула изобретения1. Стенд для испытания уплотнений, содержащий рабочий цилиндр со штоком,отличающийся тем, что, с целью сниженияэнергозатрат и удешевления испытаний,рабочий цилиндр выполнен глухим, а штокего снабжен приводным гидроцилиндромсо встроенным в него посредством шлицевогосоединения винтовым приводом с самотормозящей резьбой, причем опорная площадьпоршня приводного цилиндра выполненабольше опорной площади штока рабочегоцилиндра с учетом требуемой мультипликации давлений.2. Стенд по п. 1, отличающийся тем, чтошток рабочего и поршень приводного цилиндров соединены между собой быстроразъемным соединением.3. Стенд по п. 1, отличающийся тем, чтовведен пневмогидроаккумулятор, соединенз 5 ный с поршневой полостью приводного гидроцилиндра.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР209015, кл. б О М 13/00, 1966.40918606 70 Фроли Составитель В.Техред А, БойкТираж 981ИПЙ Государственногопо делам изобретенийМосква, Ж - 35, РауППП Патент, г. Ужгор Ша рощи 1303 или едактор Л. Плисакаказ 2096/ 16ВНИ ас КорректорПодписноекомитета СССРи открытийшская наб., д. 4/5од ул Проектная
