F16D 27/10 — с невращающимися электромагнитами, например муфты без коллекторных колец

Номер патента: 163853

Опубликовано: 01.01.1964

Авторы: Баранов, Исаков, Коль, Коновг, Лузков, Могилевский, Назарчук, Расторгуев, Романов

МПК: F16D 27/10, F16D 37/02

Метки: i"о«ап, пдя, тtx, у, фаев, •fг

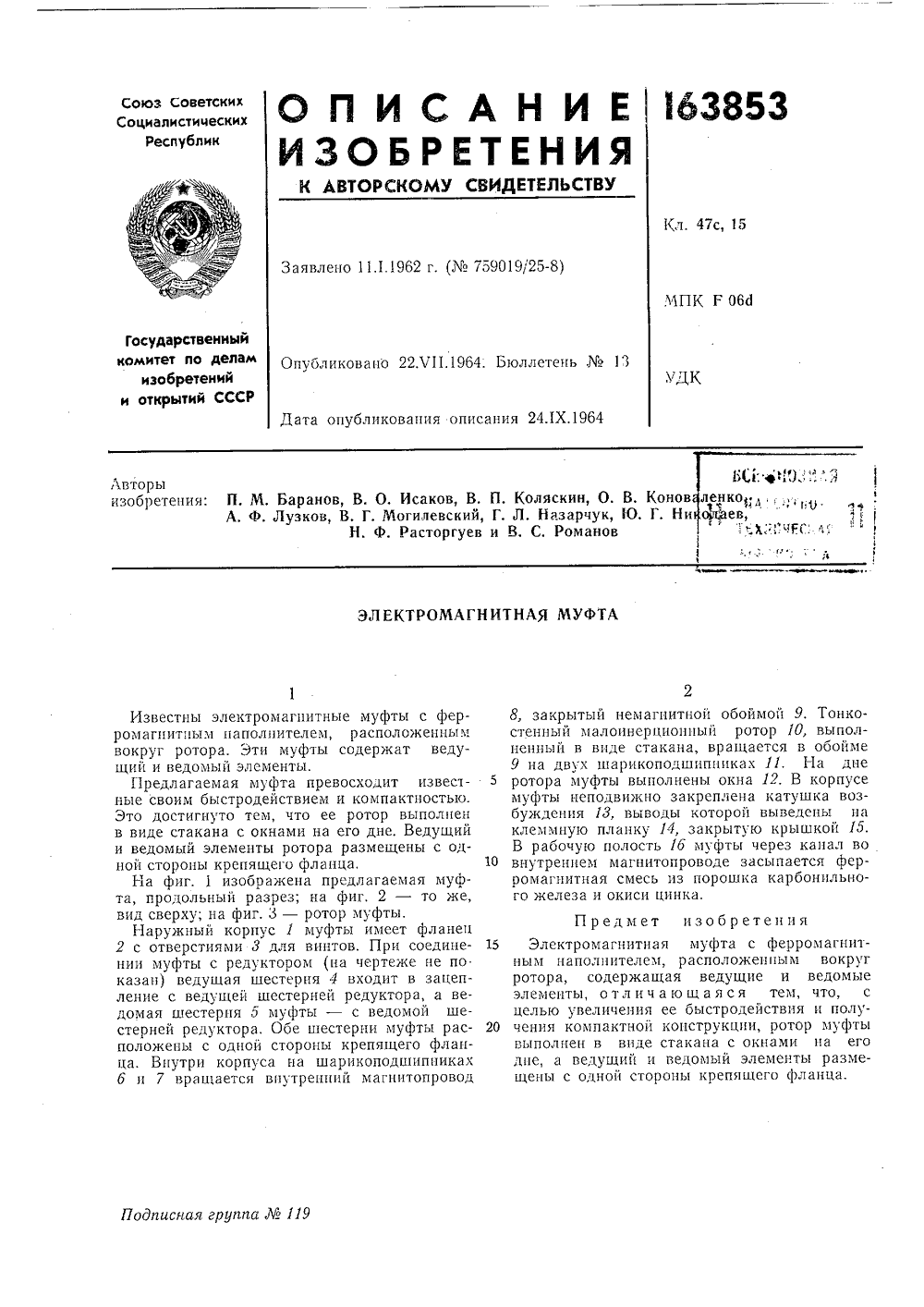

...муфта, продольный разрез; на фиг. 2 - то же,вид сверху; на фиг, 3 - ротор муфты,Наружный корпус 1 муфты имеет фланец2 с отверстиями 3 для винтов. При соедипении муфты с редуктором (на чертеже не по.казан) ведущая шестерня 4 входит в зацепление с ведущей шестерней редуктора, а ведомая шестерня 5 муфты - с ведомой шестерней редуктора. Обе шестерни муфты расположены с одной стороны крепящего фланца. Внутри корпуса на шарикоподшипникахб и 7 вращается внутренний магнитопровод ферным едуПодписная группа119 Авторыизобретения: П. М, Баранов, В. О. Исаков,А. Ф. Лузков, В, Г, МогилевскН. Ф, Расторг 8, закрытый немагнитной обоймойстенный малоинерционный ротор 1пенный в виде стакана, вращается9 на двух шарикоподшипннках 1.ротора муфты выполнены окна...

Номер патента: 167760

Опубликовано: 01.01.1965

МПК: B28B 1/52, B28B 3/00, F16D 11/14 ...

Метки: 167760

...после этого выдерживают под давлением 12 - 15 кг/см 2 в течение 3 - 4 час до начала схватывания асбестоцемента.На обычных шиферных машинах формуют листы толщиной 2 мм (для защитного слоя) и листы толщиной 8 мм, Стопу собирают в следующей последовательности: стальная прокладка, лист для защитного слоя толщиной 2 мм, арматура, лист толщиной 8 мм, прокладка, лист толщиной 2 мм и т. д,Прессование стопы на прессе любой конструкции производится под давлением 12 - 15 кг/см 2 с выдерживанием при этом давлении в течение 3 - 4 час или в самом прессе, или в специальном контейнере, состоящем из двух жестких плит, стягиваемых болтами. В изготовленных по данному способу изделиях сцепление асбестоцемента с арматурой достигает 25 - 32 кг/см-....

Номер патента: 176760

Опубликовано: 01.01.1965

Автор: Ерхов

МПК: F16D 11/14, F16D 27/10

Метки: бесконтактном, исполнении, комбинированная, муфта, электромагнитная

...9 снабжены, соответственно, зубчатыми венцами 5, 8 и 10 для соединения ведущего и ведомого валов с соответствующими полумуфтами.При подаче напряжения на обмотку комбинированной электромагнитной муфты магнитный поток, замыкаясь через магпитопровод 2, промежуточный диск 7 и якорь 4, создает усилие, которое притягивает якорь 4 к плоскости промежуточного диска 7 и обеспечивает их фрикционное сцепление, В этом положения происходит расцепление - разъединение куачковой муфты.Благодаря фрикционному сцеплению якоря 4 с промежуточным диском 7 крутящий момент передается с ведущего вала 12, соединенного с зубчатым венцом 5 якоря, на ведомый вал 14, соединенный с зубчатым венцом 8 промежуточного диска.При снятии напряжения с обмотки описываемой...

Номер патента: 190158

Опубликовано: 01.01.1967

Авторы: Варлей, Ермилов, Мизюрин

МПК: F16D 27/10, F16D 27/14, H02K 49/00 ...

Метки: бесконтактная, муфта-редуктор, электромагнитная

...магнитопровода 3 из магнитной стали, сваренный с немагнитной перегородкой 4 и уста;ювленцый соосцо с индуктором;кольцевую обмотку б возбуждения, питаемую от сети постоянного тока ц укрепленную ца сердечнике так, что ее цамагццчивающая сила направлена по осц вращецця ццдуктора, а концы обмотки выведены через полый вал индуктора (в отдельных случаях обмотка возбуждештя может быть заменена постоянным магнитом; тогда сердечник выполняют цз магцитотвердого материала.);дисковый якорь б цз магнитной стали, связанный посредством шарнирного соединения 7 с ведомым валом 8. Последний соединен с исполнительным механизмом 9 шлццами. На перегородке закреплены направляющие опоры 10.Прц протекании тока по обмотке возбуждения возникают силы...

Номер патента: 190159

Опубликовано: 01.01.1967

Автор: Орлов

МПК: F16D 27/10, F16D 27/14, H02K 49/00 ...

Метки: муфта, сцепления, электромагнитная

...включении муфты, ротора и фиксирующегося шарика.Предложенная муфта отличается от известной тем, что на торце ротора смонтированы кулачки, а фиксирующий шарик установлен в средней части статора и прижимается к нему плоской прухк 1 п 1 ой, один конец которой закреплен иа якоре, а другой расположен в зазоре мехкду статором и кулачками ротора.Такое выполнение муфты обеспечивает заданную скорость поворота ротора и возвращение его в исходное положение после прекрашения импульса. На фиг. 1 схематически изображена описываемая электромагнитная муфта сцепления; на фиг, 2 -то же, вид в плане,Муфта состоит из статора 1 с обмоткой 2, якоря 3, ротора 4, сидящего на оси б. На торце ротора, обращенном к статору, расположены кулачки. На якоре...

Номер патента: 213485

Опубликовано: 01.01.1968

Авторы: Азербайджанский, Гауптман, Кулиев, Сеидов

МПК: F16D 27/10

Метки: муфта, скольжения, электромагнитная

...кольцами 2 помещаются обмотки возбуж дения 3. В среднюю часть индуктора запрессованы два центрирующих кольца 4 из не- магнитного материала. На эти кольца насаживаются боковые части индуктора, соединяющиеся со средней частью с помощью стя жек 5 и скоб б, расположенных по диаметрус боковых сторон индуктора. Сам индуктор опирается на диск 7, который, в свою очередь, с помощью специальных болтов 8 соединен с валом, состоящим из двух деталей 9 и 10.15 Под внутренней зубцовой поверхностьюсправа и слева относительно диска 7 расположены идентичные между собой малые якоря 11 и 11 а, Последние крепятся к щитам 12 и 13, которые соединяются между собой с по мощью кольцевого ферромагнитного цилиндра 14, являющегося наружным якорем. Вся...

Номер патента: 218581

Опубликовано: 01.01.1968

Авторы: Бесчастнов, Зыков, Крестинин, Перкович, Фейгин, Фридман

МПК: F16D 27/10, H02K 49/00

Метки: бесконтактная, индукторная, муфта, скольжения

...в зависимости от ее габарита, осуществляется либо от вентилятора 5, расположенного на входном валу б, либо выносным вентилятором и радиатором. На входном и выходном 7 валах установлены 25 сальники. Вентилятор имеет ребра охлаждения 8 и защищен кожухом 9.Питание цепи возбуждения муфты осуществляется постоянным током от любого источника, 30 Вращением якоря 3 относительно индуктора 2 создается пульсация магнитного потока.Взаимодействие вихревых токов с магнитным потоком обуславливает крутящий момент, передаваемый муфтой, Величина крутящего момента определяется магнитным потоком, вызываемым током возбуждения.Мощность возбуждения составляет 0,5 - 0,7% передаваемой мощности. Таким образом, изменением малого тока возбуждения производится...

Номер патента: 219346

Опубликовано: 01.01.1968

Авторы: Ганзбург, Глуханов, Рум

МПК: F16D 27/10, H02K 49/00

Метки: индукционная, муфта

...отяичаюения бескон- передаваснаружи накчика моменетру, градуимого моменИндукционная муфта, содержакорпус, ведущую и ведомую полуметичный экран, расположенныймуфтами, и обмотку возбужденигчаяся тем, что, с целью обеспечтактного непрерывного контролямого момента, на экран муфты слеена измерительная обмотка датта, подключенная к милливольтмрованному по величине передаваета. Известна индукционная муфта, состоящаяиз сварного корпуса, ведущей и ведомой полумуфт, герметичного экрана, расположенногомежду ними, и обмотки возбуждения. Однакотакая муфта при использовании ее на испытательных стендах не может обеспечить бесконтактного непрерывного контроля передаваемого момента,Для обеспечения бесконтактного непрерыв.ного контроля в описываемой...

Номер патента: 276655

Опубликовано: 01.01.1970

Авторы: Анфиногенов, Брейдо, Корсмик, Меньшиков, Пекурина, Романцов, Рыбаков, Харламов

МПК: F16D 27/10

Метки: муфта, электромагнитная

...к увеличению габаритов, массы и стоимости системы. Кроме того, применение промежуточного элемента снижает точность системы вследствие снижения жесткости конструкции и увеличения люфов в системе. Для обеспечения 2работоспособности системы все ее элементы,в том числе и редуктор, выполняют с высокойточностью, что дополнительно повышает стоимость системы и ограничивает область применения известных муфт. 2Цель изобретения - упрощение конструкции муфты, уменьшение ее веса и габаритов,увеличение гарантийной наработки. Это достигается тем, что в предлагаемой муфте ведомая и ведущая полумуфты соединены с эле ментами системы ст пример болтами, прич ты системы сопряжен подшипником.Описываемая муфт мость применения пр и редкторов высоко Пвп этсм...

Номер патента: 315827

Опубликовано: 01.01.1971

Автор: Уткин

МПК: F16D 27/10

Метки: муфта, электромагнитная

...от попадания грязи из механизма, повышение надежности работы муфты. Это достигается тем, что на якоре или диске с наружной стороны по отношению к фрикционам закрепляется втулка, перекрывающая зазор между фрикционными поверхностями диска и якоря с минимальным зазором между ними. Такая втулка может быть установлена и с внутренней стороны поотношению к фрикционам, предохраняя их отпопадания смазки из подшипников. На чертеже изображена предлагаемая муфта.Муфта состоит из магнитопроводящего кор.пуса 1, обмотки 2, свободно расположенного относительно корпуса магнитопроводящего 10 диска 3 с антимагнитным фрикционным кольцом 4 и зубчатым колесом 5, якоря б с фрик.ционным кольцом 7 и зубчатым колесом 8, пружины 9 и втулок 10 и 11....

Номер патента: 333326

Опубликовано: 01.01.1972

Авторы: Брон, Образцов, Хорев

МПК: F16D 23/12, F16D 27/10

Метки: механизм, муфтой, электромагнитный

...исходное положение под действием двух подпружиненных толкателей 8 и 9. Механизм содержит также устройство фиксации включенного положения муфты, соединяющей валы 10 и 11 через механизм замыкания 12,Устройство фиксации включенного положения муфты состоит из шарнирно закрепленных на осях 13 рычагов 4 с роликамн 15, удерживающих под действием центробежных сил нажимную втулку 16, перемещающуюся под действием пружины 17 вдоль вала 10.При подаче напряжения на электромагнит сцепления 1 якорь притягивается к кольцевому сердечнику 2, упорный подшипник 5 своей внутренней обоймой перемещает нажимную втулку 16 вдоль вала 10. Нажимная втулка передает усилие на механизм замыкания 12, сцепляющий валы 10 н 11. Качающиеся рычаги 14 с роликами 15 под...

Номер патента: 347481

Опубликовано: 01.01.1972

Авторы: Горюнов, Жучков, Зайцев, Петров, Реднев

МПК: F16D 27/10, H02K 49/00

Метки: бесконтактная, муфта, электромагнитная

...герметичного цилиндра 1, выполненного из ферромагнитного материала ц имеющего вваренную немапдитцую вставку 2, ца шарикоподшипниках 3, 4 и б, 6 установлены ведущий вал 7 и ведомый вал 8, Валы 7 и 8 выполнены также из ферромагнитного материала и имеют торцовые зубья 9.Валы 7 и 8 установлены с минимальным зазором 1, который обеспечивается регулцровочцым кольцом 10.В стене цилиндра установлена цеподвдджцая катушка возбуждения 11 с магнитопроводом 2, имеющим для улучшения условий охлаждения ребристую поверхность, Выводы от катушки подводятся к клеммннку 18,2Муфта работает следующим образом. Приотсутствии напряжения на катушке 11 возбуждения ведущий 7 и ведомый 8 валы вращаются свободно и независимо один от дру гогоПри подключении муфты...

Номер патента: 386171

Опубликовано: 01.01.1973

Авторы: Злотников, Казаков, Сторожев, Шраменко

МПК: F16D 27/10

Метки: муфта, фрикционная, электромагнитная

...кольца 9 и втулки 10.Стаканы, образующиеся из деталей 6, 7, 8, 9и 10, соединяются между собой при помоигивтулки 11 и соответствующих шпонок,15 Ведомая полумуфта состоит из двух шлицевых втулок 12, немагнитопроводящих втулок 18, соединенных между собой при помощи общей втулки 14 и соответствующих шпонок,20 С ведомой полумуфтой соединяются внутренние фрикционные диски 15, с ведущей -наружные фрикционные диски 16. Фрикционные пакеты дисков сжимаются якорями 17,которые устанавливаются в крайних положе 25 ниях пружинными шайбами 18. Через отверстия а, б, в, г, д, е для охлаждения подаетсямасло к внутренним частям муфты. Каждыйосновной узел отделяется от другого соответствующими подшипниками, изображенными30 на чертеже.Заказ 2554/4...

Номер патента: 393509

Опубликовано: 01.01.1973

Авторы: Злотникоб, Шраменко

МПК: F16D 27/10

...основной рабочей катушкой и установленными по обе стороны от цее двумя уциполярными катушками, вытесняющими магнитный поток из магнитопровода при поочередном их вкл юче,нии.Сущность изобретения поясняется чертел ведомые полумуфты 6 иведомому валу 7.Сцепление дисков обеспечивается якорями8, Магнитопроводящие части муфты,изолиро вапы от вала немагнитными втулкапи 9, 10 и11, Путь магнитного потока указан стрелкамии.При подаче напряжения ца рабочую катушку 2 весь магнитный поток замыкается о внутри неподвижного магнитопровода 1 имуфта не передает крутящего момента. Включение муфты производится при подаче напряжения на одну из катушек . При этом, магнитный поток, созданный уциполярной катушкой, сначала замыкается также внутри магнитопровода,...

Номер патента: 399651

Опубликовано: 01.01.1973

Авторы: Калинин, Лобиков

МПК: F16D 27/10, F16D 67/02

Метки: моз, муфта, тор, электромагнитная

...тормозная втулка 9 с буртом 10, ведугцая полумуфта 11, сидящая на подшипниках во втулке 12 с буртом 13, Бурты 10 и 13 прижаты к торцам корпуса через п 101 лади 14с вырезами 15. Прокладки 14 выступают по наружному диаметру за корпус, Части якоря 16 и 17 с прикрепленными к ним фрикционными дисками 18 посажены своими ступицами через запрессованные в них втулки 19 на ведомом валу 20 на скользящей шпонке 21. Фланцы якоря имеют накатку 22. Подшипник 23 ограничен в осевом направлении, а подшипник 24 посажен в ведущей полумуфте 11 свободно в осевом направлении. Корпус имеет оКна 25 и 26, закрытыс быстросъемнымн крышками 27 (их крепление на чертеже ч показано) для контроля при выставлении воздушного зазора между фланцами якоря 16 и 17 и...

Номер патента: 412411

Опубликовано: 25.01.1974

Авторы: Жевелёв, Крайтман

МПК: F16D 27/10

Метки: зубчатая, муфта, управлением, электромагнитным

...Своим левым (см. фиг. 1) плечом оп обращен к профилю кольца 15, прикрепленного винтами 16 к корпусу зубчатой муфты 17.Для возврата сердечника в исходное положение при отключенном электромагните имеется шток 18 с пружиной 19, Сердечник 4 при помощи стакана 20 связан подвижно с корпусом муфты. Для сцепления зубьев венца ,муфты с зубьями сопряженной детали 21 в стенке ее корпуса имеются, пружины 22 со штокам,и 23.В,исходном .положении, когда, катушка электромагнита 3 обесточена, зубчатый венец муфты 17 сцеплен под воздействием пружин 22 с зубьями сопряженной детали 21, т. е. ее корпкс (см. фиг. 1) находится,в крайнем;нижнем положении. В этот момент левое, плечо 1 рычага 13 под действием зуба храпового колеса 9 имеет положение, изображенное...

Номер патента: 413302

Опубликовано: 30.01.1974

МПК: F16D 27/10

Метки: 413302

...Фиксирующее кольцо 9 имеет торцовые выступы, которыми поочередно взаимодействует с кулачками 11 и 12, закрепленными па валике 13.Ступица якоря подпружинена пружиной 14,Кулачок 12 (см. фиг. 2 а) имеет два больших и два маленьких по высоте углубления, расположенные по окружности и соединенные между собой наклонной винтовой поверхностью. Глубокие пазы па кулачке соответствуют включению зубчатого колеса 3, неглубокие пазы - включению зубчатого колеса 4.Кулачок 11 имеет четыре одинаковые по высоте углубления, расположенные по окружности и соединенные между собой наклонной винтовой поверхностью.Взаимное расположение лучаков 11 и 12 таково, что при возвратно-поступательном движении фиксирующего кольца 9 его выступы всегда оказываются на...

Номер патента: 413584

Опубликовано: 30.01.1974

МПК: F16D 27/10, H02K 49/00

Метки: 413584

...сцепления между ведущим и ведо мым дисками.На фиг. 1 представлен общий вид предлагаемой муфты в разрезе; на фиг, 2 - разрез по А - А на фиг. 1.Электромагнитная муфта включает в себя 15 ведущую полумуфту 1, ведомые полумуфты 2и 3, цилиндрический корпус 4 с крышками 5 и б, являющийся кольцевым магнитопроводом и вместе с обмотками 7 и 8 возбуждения представляющий собой электромагнит, ведущий 20 вал 9 и ведомые валы 10 и 11, Ведущая полумуфта 1 вьополнсна с зубцами, расположенными на обоих торцах перегородки 12.Между зубцами полумуфт имеется небольшой постоянный зазор. Такой же зазор име ется и между корпусом 4 и цилиндрическойчастью ведущей полумуфты 1, а также между ведомыми полумуфтами 2 и 3 и сердечниками обмоток 7 и 8 возбуждения.С...

Номер патента: 438821

Опубликовано: 05.08.1974

Автор: Овсянников

МПК: F16D 27/10

Метки: муфта, реверсивная, электромагнитная

...9 возбуждениясоедияены с токовыми шинами 11, размещенными на зубчатых колесах 4. Количество шин может быть различным, Контактные токоподающие щетки на чертежах не показаны, ВтулЗО ки 12 якоря 5 выполнены из магнитомягкогоматериала, а сам якорь из антимагнитного материала.Втулки 6 изолированы от магнитопроводов 2 анпимагнитными прокладками 13,При подаче питания на одну из катушек 3 вращающийся якорь 5 фрикционно сцепляется с колесом 4. При этом,на катушки 9 подают пульсирующее питание, а на катушки 7 подают пульсирующее питание со смещением по фазе по принципу бегущей волны, синхронной с вращением якоря 5, которое разгоняет зубчатое колесо 4 до скорости вращения якоря 5. Это уменьшает пробуксовку колеса 4 относительно якоря 5 и тем...

Номер патента: 444017

Опубликовано: 25.09.1974

Автор: Грейсер

МПК: F16D 27/10

Метки: муфта, переключающая, электромагнитная

...продольный разрез.Она содержит неподвижный магннтопроводящий корпус 1 с разделительной стенкой 2 и обмоткой 3 возбуждения, якорь 4, жестко связанный через ось 5 с переключающим колесом 6, в которое упирается возвратная пружина 7, полумуфты 8 и 9 и опорный кронштейн 10.При подаче напряженияна обмотку возникает магнитное поле, поток которого проходит через корпус 1, стенку 2, рабочий зазор и якорь 4, а через нерабочий зазор замыхастся на корпус. В результате этого якорь 4 перемещается в направлении стенки 2 до сцепления колеса с полумуфтой 9, при этом между 5 якорем 4 и стенкой 2 остается постоянныйзазор. После снятия напряжения пружина 7 возвращает якорь 4 в первоначальное положение, создавая зацепление между переключающим колесом 6 н...

Номер патента: 448318

Опубликовано: 30.10.1974

Авторы: Злотников, Шраменко

МПК: F16D 27/10

Метки: вынесенными, дисками, муфта, электромагнитная

...пакет фрикционных дисков к упорному диску 12 выполненному заодно со втулкой 13,имеющей шлицы для установки наружных фрикционных дисков 14.Для обеспечения воздушного охлаждвния на упорном диске установлено вентиляционное колесо 15,засасыв ащее воздух через направляющий дефлектор 16,Ззрывобезопасность конструкции обеспечивается с помощью ларывобезопасных зазоров а,б,в, и благодаря заключению катушкй возбуждения во взрывобезопасную оболочку.При подаче напряжения на ка О тушку возбуждения муфты якорь 6 втягивается магнитным полем внутрь магнитопровода 1,передавая через штоки 7,промежуточный диск 10 и упорныи подшипник усилие на нажим-ной диск П,который сжимает пакет Фрикционных дисков,в результате происходит сцепленйе ведомой и ведущей...

Номер патента: 473867

Опубликовано: 15.06.1975

Автор: Овсянников

МПК: F16D 27/10

Метки: муфта, реверсивная, электромагнитная

...ацтимагитное кольцо 12.Муфта работает от блока 13 управления,который содержит схему ИЛИ 14, состав 5 ленную из разделительных диодов 15 и 16 исхему совпадения 11. При подаче плюса питания, например, иа вход 17 включается катушка 3. Плюс питация через разделительный диод 15 ие проходит, схема совпадеиия20 11, подключепиая к входу 18 питания, закрыта, дополпительцые катупКи 8 пе Включепь.Вращающийся якорь 5 притягивается и левому зубчатому колесу 4. Муфта передаетвращение,25 При отключении муфты плюс питания сцимается с выхода 17, обратный (паразитцый)выброс напряжения катушки 3 через диод 15поступает на вход схемы совпадения 11 (пи.тацие на другом ее входе 18 присутствует).ЗО Схема совпадения открывается и дает...

Номер патента: 488947

Опубликовано: 25.10.1975

Автор: Грейсер

МПК: F16D 27/10

Метки: муфта, электромагнитная

...нема вым секторным колес жины 7, направляюце О соединенного с ведомполумуфт 10 и 11, о швоиколодшипниковых о вала на обмоткч 3 5 При подаче на ряжени якорь 4 перемешается и овместно им аправляюшем участке 8 сектор 6, создавая зац ерней 11 и валом 9, П ия пружина 7 возврацае ачальное положение, соз между шестерней 10 и в Передача вращения от шествляется через неправ омого вала. Шарикоподцшток 5 ремешаетс ен ме ду щес- пряже- первоение снятии т ет знвч топрово т як 4 в енл авая з Целью изобретенгабаритов магнитопр Это достигаетсяведомого вала и его являетс сокра ие вода,ем, чтонаправл а вал о с,ектор ляющиГ торая опора хций ччасток,ччас к в а 13 нико бретение относится к машиностроеестна электромагнитная мвгнитопровода 1, крывления 3,...

Номер патента: 492689

Опубликовано: 25.11.1975

Авторы: Раков, Симанин, Соколов

МПК: F16D 27/10

Метки: муфта, электромагнитная

...валу 8,При этом ведущие фрикционные диски через поводок 9 связаны с ведущим валом10. Управляющая втулка 11 расположенав отверстии корпуса 1, часть ее поверхности 12 имеет посадку движения в отверстии корпуса, а часть 13 связана споследним резьбой,Ведомый вап 8 установлен во втупкена подшипнике 14. Наружная обойма подшипника закреплена крышкой 15, ввернутой во втулку 11 но резьбе и зафиксированной относительно нее стопором 1 6,входящим в пазы зубчатого венца 1 7,Во избежание производьного перемеш-10 15 20 25 ния втулки 11 по отношению к корпусу 1,а следовательно, и произвольного изменения зазора 1 торцовая часть подвижной втулки 11 имеет зубчатый венец 18, в одну из впадин которого вставлен вы-ступ стопора 19.В зависимости от...

Номер патента: 507720

Опубликовано: 25.03.1976

Автор: Яковлев

МПК: F16D 27/10

Метки: муфта, переключающая, пружинная, фрикционная

...7 и жестко соединитее с ведомым валом (одно рабочее положение),3 ОИзменив полярность тока в управляющих катушках, получают максимальноезначение магнитного потока в зазоре Ер и нулевое - в зазоре Ер якорь 16 пры- ЗЭ тянется к мвгнитопроводу 20, выбирая звОфзор бр Якорь потянет зв собой барабан 1 5 с втулками 9 и 1 О. Втулка 1 О прижмет рабочую пружи.ну 11 к ступице 8, одновременно втулка 9 отойдет от пружины. Пружина накрутится на ступицу 8 и соединит ее с ведомым валом (второе рабочее положение).Пружины 17 возвращают якорь в исходное нейтральное положение, предотвращая его залипание,Формула изобретенияФрикционная пружинная переключающая муфте, содержащая управляющее устройство и две фрикционные винтовые пружины, закрепленные на ведомом...

Номер патента: 511443

Опубликовано: 25.04.1976

Автор: Яковлев

МПК: F16D 27/10

Метки: муфта, переключающая, реверсивная, управлением, фрикционная, электромагнитным

...элементе, а другим на якоре, свободно прижимаюшемся к торцу наруж2ного барабана при включенной катушке возбуждения.На фиг. 1 изображена предложенная муфта, общий вид; на фиг, 2 - разрез по А-А на фиг, 1,Муфты имеют ведущие барабаны 1 и. 2 с фланцами, несущими шестерни 3 и 4, магнитопровод 5 с катушкой управления 6, якорь 7, ведомый элемент-вал 8 и рабочую пружину 9, связанную одним концом с ведомым валом, другим - с якорем.Муфта работает следующим образом.При включении управляющей катушки 6 якорь 7 притягивается к фланцу барабана 2 с шестерней 4. Пружина 9, связанная с яко. рем, раскручивается и прижимается к внутренней цилиндрйческой поверхности барабана 2, жестко соединив его с ведомым валом 8. Муфте срабатывает (одно рабочее...

Номер патента: 447082

Опубликовано: 05.08.1976

Авторы: Жедь, Татур, Флидлидер

МПК: F16D 27/10

Метки: муфта, электромагнитная

...оаределиющего наименьшую нагрузиа под 1 ципнепеи, и поювкение индукции В балластнОм зазоре.Зто достегаетси тем, что одинстных азороВ Выполнен по конусу с образющей, авляющейса В осевом сечении гипотеиузОЙ треутольника, Оден из кГО Образонан тОлщиноЙ кОльпеступа ОпорнОго диска, а друго уео проторку цеподаиреоеого мау .е. помещена катудпеа ." Возбужоомагяитвым каркасом 3, Маг - тделен балластными зазооами Опорного диска 4 с Беьеагиетвой разделиющ 8 Й диск Ба ДВа полю113 4703са. Линия 6 показывае контур замыкания магнитного потока, Аи б - точки построения образующей конуса, по которому выполнен балластный зазор.;.сток рассеяния 7, пройдя через катушку 2, щуйтируется ферромагнитным каркасом 3, который в варианте с противоположно...

Номер патента: 531943

Опубликовано: 15.10.1976

Автор: Грейсер

МПК: F16D 27/10

Метки: муфта, переключающая, электромагнитная

...прп псрсмещсппп якоряс валиком, а корпус имеет шариковые упоры,устапоплсппыс по торцам последнего. На фпг. 1 даня предлагаемая муфта, продольный разрез; на фиг, 2 - мсморана.Муфта состоит пз корпуса-мягнптопрозода 1 с Олокох 1 упрявлепп 51, содержя 1 цп 1 Оомоткп 2 и 3. Якорь 4 установлен пя валике 5, ца котором посредством звездообразной мембраны 6 зякрс;дено Вы:;ссеппос торц 011 ое колесо 7, поочередно взаимодействующее с полумуфтямп 8 и 9. В корпусе рязмсцепы шариковые (поры 10 и 11.Муфта работает следуощпм образом. При подаче напряжсппя на обмотку 2 якорь 4 совместно с валиком 5 перезсцяетс 51, зяст 1 вл 5 я изпбаться звездообразную мембрану 6, После п 1)охо(кдспп 5 Зопь сто(пвос 1 и звсздообр(1 зпяя мсмбряя 6 псрсмсПаст торцовое...

Номер патента: 539185

Опубликовано: 15.12.1976

Авторы: Грейсер, Зевин

МПК: F16D 27/10

Метки: муфта, электромагнитная

...нем зубчатыми венцами 7 О и 8 осевое перемещение на шариках 9, расположенных в сепараторе 10, полумуфту 11, валик 12 с заштнфтованным на нем поводком 13, пружину 14 и шарикоподшншшкп 15 - 20.Муфта работает следующим образом. Приподаче напряжения на обмотку 2 магнитный поток, замыкаясь через магнитопроводящнй корпус 1, магнитопроводящую крышку 5 и якорь 6, создает усилие, которое притягивает якорь 6 к полумуфте 3, обеспечивая зацепле- О ние между полумуфтой 3 и зубчатым венцом7. Создаваемое при этом от пружины 14 осевое усилие на шарикоподшипники 16 и 17 собственный момент муфты не увеличивает, так как наружные и внутренние кольца шарико подшипников 16 и 17 вращаются совместно сполумуфтой 3 и валиком 12. При обесточенной обмотке 2...

Номер патента: 611047

Опубликовано: 15.06.1978

Авторы: Овсянников, Овсянникова, Сысоев

МПК: F16D 27/10

Метки: муфта, реверсивная, электромагнитная

...3 и якорем 5. Зубчатые колеса 4 выполнены с токовыми шинами 13, подключенными к катушкам 7.Магнитопроводы 2 выполнены из магнитомягкого материала и установлены на антимагнитном корпусе 14. Втулки 15 якоря 5 выполнены иэ магнитомягкого материала, а сам якорь - из антимагнитного.Катушки 6 изолированы от магнитопровода2 антимагнитными прокладками. 16. Выводы катушек 2, 6 7, 8, 9, 12 подключенычерез соединительные колодки 17 к блокууправления. Антимагнитные пружины 18удерживают якорь 5 в нейтральном положении,При подаче питания на одну из катушек3, например на левуки одновременно синфазно на катушку 12 вращающийся якорь 5фрикционно сцепляется с антимагнитным колесом 4 и разгоняет его, При этом подаютпульсирующее питание на катушки 6 и...
