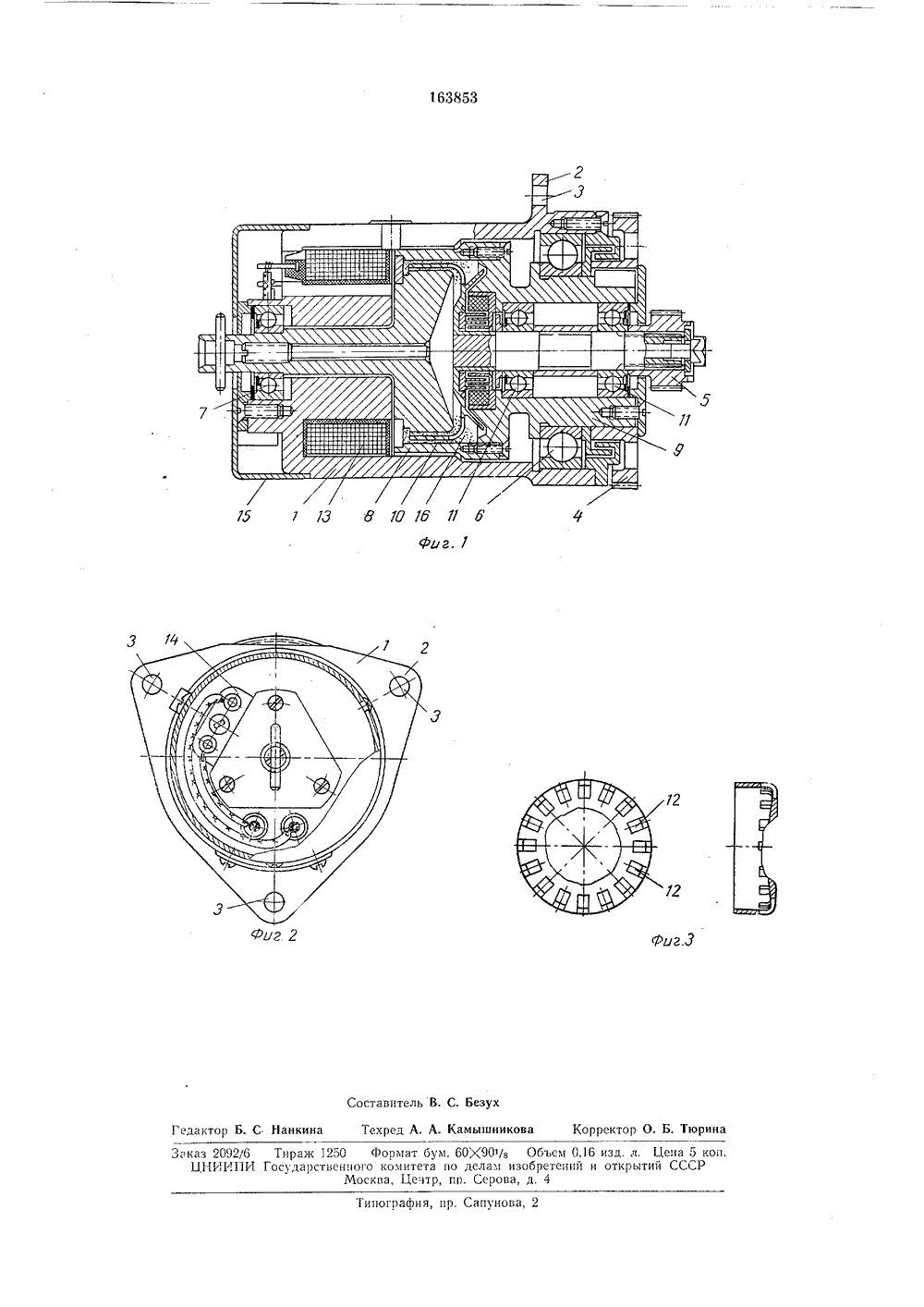

ОПИСАН ИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз Советских Социалистических РеспубликКл. 47 с, 15 явлено 11.1,1962 г. ( 759019/25 МПК ГО 6 д осударственныиомитет ло делам изобретений открытий СССР убликовапо 22 Л 11.19 б 4. Бюллетень, 1 УДК а опубликования описания 24.1 Х.1964 П, Коляскин, О, В, КоновГ. Л. Назарчук, Ю, Г, Нии В, С. Романов у)т УФТА ЭЛ ЕКТРОМАГН ИТН 2 9. ТонкоО, выполв обойме На дне корпусе шка воздены на шкой 15. канал во тся фер- бонильноИзвестны электромагнитные муфты сромагнитным паполнителем, расположенвокруг ротора. Эти муфты содержат вщий и ведомый элементы.Предлагаемая муфта превосходит известные своим быстродействием и компактностью.Это достигнуто тем, что ее ротор выполненв виде стакана с окнами на его дне. Ведущийи ведомый элементы ротора размещены с одной стороны крепящего фланца, 10На фиг. 1 изображена предлагаемая муфта, продольный разрез; на фиг. 2 - то же,вид сверху; на фиг, 3 - ротор муфты,Наружный корпус 1 муфты имеет фланец2 с отверстиями 3 для винтов. При соедипении муфты с редуктором (на чертеже не по.казан) ведущая шестерня 4 входит в зацепление с ведущей шестерней редуктора, а ведомая шестерня 5 муфты - с ведомой шестерней редуктора. Обе шестерни муфты расположены с одной стороны крепящего фланца. Внутри корпуса на шарикоподшипникахб и 7 вращается внутренний магнитопровод ферным едуПодписная группа119 Авторыизобретения: П. М, Баранов, В. О. Исаков,А. Ф. Лузков, В, Г, МогилевскН. Ф, Расторг 8, закрытый немагнитной обоймойстенный малоинерционный ротор 1пенный в виде стакана, вращается9 на двух шарикоподшипннках 1.ротора муфты выполнены окна 12. Вмуфты неподвижно закреплена катбуждения 13, выводы которой вывеклеммную планку И, закрытую крьВ рабочую полость 1 б муфты черезвнутреннем магнитопроводе засыпаеромагнитная смесь из порошка карго железа и окиси цинка,Предмет изобретенияЭлектромагнитная муфта с ферромагнитным наполнителем, расположенным вокруг ротора, содержащая ведущие и ведомые элементы, отличающаяся тем, что, с целью увеличения ее быстродействия и получения компактной конструкции, ротор муфты выполнен в виде стакана с окнами на его дне, а ведущий и ведомый элементы размещены с одной стороны крепящего фланца.163853 70 1 б Составитель В. С. Бе Тюри пография, пр. Сапунова актор Б. С Нанкина Техред А. А. Камышникова Корректо Заказ 2092/6 Тирак 1250 Формат бум. 60)(90/8 Объем 0,16 изд. л ЦНИИПИ Государственного комитета по делам изобретений и открь Москва, Центр, пп. Серова, д. 4
