F16B — Устройства и детали для закрепления или соединения конструктивных элементов или деталей машин, например гвозди, болты, пружинные кольца, скобы, зажимы или клинья; соединения или виды соединений

Номер патента: 796488

Опубликовано: 15.01.1981

Авторы: Нахимовский, Ярош

МПК: F16B 31/00

Метки: резьбовое, соединение

...резьбового соединения, размягчаются и момент страгивания гайки при отвинчивании уменьшается. Источники инФормациипринятые во внимание при экспертизе,Щ 1. Орлов П. И. Основы конструирования. М., Машиностроение, 1977,т.111, с. б, рис. 1.2. Аблаков Б. В, и др. Монтажпаровых турбин и вспомогательногод оборудования. М.-Л., Энергия,19 бб, с. 131-132 (прототип),Формула изобретения Составитель Б, Байковедактор М. Дылын Техред М.Голинка Коррект Ви гула 745/49 Тираж 869ВНИИПИ Государственногопо делам .изобретений.113035, Москва, Ж,По омитета СССР открытий аушская наб., аказ исное д. 4/5 Филиал ППП Патентф, г. ужгород, ул, Проектна Резьбовое соединение, содержащее гайку и болт с осевым отверстием, о т л и ч а ю щ е е с я тем, что,с целью...

Номер патента: 796489

Опубликовано: 15.01.1981

Авторы: Нахимовский, Ярош

МПК: F16B 33/06

Метки: гайка

...продольные щели5 и б, с режущими кромками 7 и 8.Торцовая поверхнссть гайкИ, имеющая глухие отверстия при сборке резьбового соединения, является нерабо Очей, т.е. не соприкасается с сопрягаемой деталью. При разборке резьбового соединения в отверстия 3 и 4вводят поверхностно-активное вещестзо например керосин 1, под действиемкоторого ослабляется сцепление парыболт-гайка. Продукты коррозии, заполняющие зазоры в резьбовом соединении,размягчаются и при отворачивании гайки под воздействием режущих кромок7 и 8 через продольные щели 5 и будаляются в отверстия 3 и 4. Диаметротверстия равен 0,15-0,25 диаметрарезьбы. В этом диапазоне образуетсяполость, достаточная для вывода продуктов коррозии и ввода поверхност- ЗЗно активного вещества,...

Номер патента: 796490

Опубликовано: 15.01.1981

Автор: Артюхов

МПК: F16B 35/00

Метки: шпилька

...поясняется на фиг. 1-3Шпилька содержит стержень 1 с . резьбовыми частями 2, цилиндрическую часть 3, продольно-охватывающие непрерывно-замкнутые витки 4 высокопроч ного корда, расположенные в осесимметричных шлицах 5, выполненные на стержне 1, образующие усиливающий ,бандаж б, стыковой разъем 7, выполненный перпендикулярно оси между реэьбовыми участками 2 стержня.Для центровки одной части шпильки относительно другой используется центровочный выступ 8 и посадочное отверстие 9Снабжение реэьбовой детали поперечным стыковым разъемом, выполненным перпендикулярно ее оси, позволяет составляющим деталям стержня беспрепятственно перемещаться в направлении действия испытательной нагр 1)яки, приложенной к усиливающему бан796490 формула...

Номер патента: 796491

Опубликовано: 15.01.1981

Автор: Ильин

МПК: F16B 35/04

Метки: болт

...содержащий стержень, головку и реэьбовую часть, выполненный как одно целое, и установленный в скошенные отверстия соединяемых деталей (1.,Недостатками устройства являютсяприменение специальных компенсирующих шайб, что увеличивает время сборки соединения, ограниченность допустимого угла перекоса отверстий всоединяемых деталях (100).Цель изобретения - улучшение эксплуатационных качеств. 15Укаэанная цель достигается тем,что головка и резьбовая часть сое"динены со стержнем шарнирно.На фиг. 1 показан болт в собранном виде; на фиг. 2 - головка болта; 20на фиг. 3 - стержень; на фиг. 4резьбовая часть,В собранном виде болт состоит изголовки 1, стержня 2 и резьбовойчасти 3, Головка 1 и резьбовая часть 23 соединены со стержнем 2 шарнирно.Размеры...

Номер патента: 796492

Опубликовано: 15.01.1981

Автор: Червоный

МПК: F16B 35/04

Метки: болта, сборки

...своей внутренней цилиндрической поверхностью 7 с наружной конической поверхностью 8 хвостовика посредством цилиндрическо-конической посадки с переменным натягом так, что верхние торцы головки и хвостовика совмещают,а по длине их соединения образуют переменный натяг, который изменяется от нуля в начале 3 контакта 9 головки с хвостовиком до наибольшего требуемого) значения у верхнего торца 5 головки, причем длина контактирующего (нагруженно-. го) участка 10 головки с хвостовиком ;ф больше длины их неконтактирующего (ненагруженного) участка 11. В результате соединения головки 3 с хвостовиком 2 создают радиальный, переменный по длине соединения натяг, благода- д ря которому возникают силы упругости между соединенными поверхностями 7 и...

Номер патента: 796493

Опубликовано: 15.01.1981

Авторы: Аксенов, Черняев

МПК: F16B 37/08

Метки: гайка

...эоны а и б полукруглой резьбовой поверхности, совпадающие по шагу резьбы, и эксцентричное продольное отверстие 2 подиаметру большее, чем диаметр резьбы,а на цилиндрической поверхности выполнена прорезь 3 с углублением 4. В полость корпуса 1 помещен цилиндрический вкладыш 5, имеющий полукруглуюрезьбовую поверхность и эксцентричное отверстие б такого же .диаметра.как и отверстие 2 в корпусе 1, Вовкладыш 5 ввернут рычаг 7. На рычаге7 с помощью штифта 8 и пружины 9 установлен фиксатор 10,Гайку на винт устанавливают следующим образом.Оттягивают Фиксатор 10 так, чтобысрез Фиксатора вышел из углубления4 корпуса 1, за рычаг 7 поворачиваютвкладыш 5 так, чтобы эксцентричныеотверстия 2 и б совпапи, Фиксируютположение вкладыша 5 фиксатором...

Номер патента: 796494

Опубликовано: 15.01.1981

Авторы: Вайцман, Данилейко, Дудин, Куцевол

МПК: F16B 39/02

Метки: резьбовое, соединение

...к предлагаемомуявляется резьбовое соединение, содержащее присоединяемую и корпусную 15детали, пружину и болт (2 .Однако пружина, обеспечивая стопорение, не создает подтяжки соединяемых деталей, что бывает особенно необходимо в условиях тряски, вибрации 20и импульсирующих нагрузок.Цель изобретения - предотвращениераскрытия стыков соединяемых деталейпри действии динамических.и вибрационных нагрузок. 25Указанная цель достигается тем"что резьбовое соединение снабженопустотелым барабаном с элементами фиксации его положения относительно деталей, головка болта имеет цилиндри ческую поверхность, на которую насажен барабан с возможностью вращения, а пружина выполнена спиральной, при этом один конец ее прикреплен к болту, другой - к...

Номер патента: 796495

Опубликовано: 15.01.1981

Авторы: Евтушенко, Лукьянов, Нижегородов

МПК: F16B 39/10

Метки: болтовое, соединение

...выполнен продольный паз 2. На резьбовую часть стержня болта 1 навинчена гайка 3, под которой подложена стопорная шайба 4 с наружными лепестками 5, отогнутыми на грани гайки и. на край соединяемой детали 6, Стопорная шайба выполнена также с внутренним лепестком 7, который размещен в продольном пазу 2 болта 1 и по ширине меньше ширины паза в 2-3 раза. Головка Т-образного болта и прилегающая к нему часть стержня установлена во второй соединяемой детали 8, На стержне болта под головкой выполнены две опорные грани 9.Соединение работает следующим образом.В начальный момент усилие от монтажного ключа передается только;796495 фиа 8 Составитель И, ПроконичевТехред:Е.,гаврылешко; . Коррект Алякина едакт Щома Зака одписное ого комитета СССРний н...

Номер патента: 796496

Опубликовано: 15.01.1981

Авторы: Брод, Курзель

МПК: F16B 39/20

Метки: болта, гайки, многогран-ной, стержне, фиксации

...прямоугольного сечения с расположением большего размера сечения параллельно плоскости основания кольца.На Фиг. 1 изображен продольный разрез по болту, гайке и устройству ;,цля фиксации гайки на стержне болта; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1 (вариант исполнения устройства); на фиг 4 - разрез Б-Б на фиг. 1 (вариант исполнения устройства).Устройствосодержит пружинящее многогранное стопорное кольцо 1 с хвостовиком 2. Оно предназначено для фиксации обычной многогранной гайки 3 на стержне болта 4, имеющего сквозное поперечное отверстие 5.796496 Формула изобретения иг,2 оФигУ Подписно аж 86 Филиал ППП "Пат Проектная, 4 г. Ужгор Стопорное кольцо 1 выполнено с количеством сторон 6, равным количеству граней на...

Номер патента: 796497

Опубликовано: 15.01.1981

Автор: Ромашев

МПК: F16B 39/34

Метки: стопорный, элемент

...или несколько магнитных вставок(шаров) 4 иэ материала повышенной 20твердости. Стержень 1 имеет посадочное гнездо 5 под шар 2, которое выполнено в форме полусферы с радиусом,равным радиусу шара 2, и расположенов торцовой части 6 стержня таким образом, что герметическая ось стержняпересекает центр сферы шара и полусферического гнезда. Опорная пята 3имеет аналогичное посадочное гнездо7 под шар 2. С противоположной сто- Зцроны опорной пяты выполнены полусферические посадочные гнезда 8 под шарообразные магнитные вставки 4, вокругкоторых концентрически выполнены кольцевые канавки 9. Объем канавки соответствует половине объема вставки4, т.е. вытесняемого ею металла закрепляемой детали.При закреплении детали с помощьюпредлагаемого элемента...

Номер патента: 796498

Опубликовано: 15.01.1981

Авторы: Кулебякин, Рывкин

МПК: F16B 43/00

Метки: резьбового, сое-динения, составная, шайба

...для разъединенияколец. Это создает неудобства в соединениях, подвергающихся н процессеэксплуатации периодической разборке 10 и последующей сборке и требующих применения громоздкого оборудования длясоздания больших усилий затяжки.Цель изобретения - сокращение времени и уменьшение трудоемкости при 1 разборке и последующей сборке соединения.Это достигается тем, что элементвзаимоэапирания колец выполнен в виде обоймы, охватывающей кольца, 2 О На фиг. 1 изображена состаннаяшайба в рабочем положении, общийвид; на фиг, 2 - то же, вид сверху;на фиг. 3 - кольцо; на фиг, 4 - тоже, вид сбоку.25 Составная шайба содержит кольца1, установленные с возможностьювзаимодействия по наклонным понерхностям, и обойму 2. Для зацепления обоймы...

Номер патента: 798376

Опубликовано: 23.01.1981

Авторы: Копаев, Турцев

МПК: F16B 12/02

Метки: выставочный, стенд

...опоры 4 и закрепленных на ней свозможностью осевого поворота штыревьнаконечников 5, имеющих стопоры 6. Возможность осевого поворота штыревыхнаконечников на опоре 4 обеспечена засчет установки их в отверстия 7 наопоре. Каждый иэ штыревых наконечнико5 свободно установлен в отверстие 8на торце прогона 1 с воэможностью798376 фных прогонов и панелей. Закрепление прогонов и панелей в этом случае производится в обратной последовательности. 3осевого перемещения за счет выполнения сечения щтыревого наконечника со стороны прогона в виде многогранника, например четырехгранника, и соответствующей ему формы отверстия 8. Опора 4 выполнена, например, в виде куба. Каждый иэ прогонов 1 имеет в сечении прямоугольную форму с Т-образными отростками 9 для...

Номер патента: 798377

Опубликовано: 23.01.1981

Авторы: Байрашевский, Богданович, Косткин, Кочергин, Третьяк

МПК: F16B 39/00

Метки: деталикрепления, стопорения

...детали 3 крепления. Реэьбовой стержень 4 имеет внутреннюю расточку и сквозной диаметральный паз Е. Деталь 3 крепления имеет также центральное отверстие Г для обеспечения возможности воздействия на стопорный элемент 1 с целью вывода из зацепления зубчатых венцов А и С и отворачивания детали 3 крепления. Стопочный элемент 1 и пружина 2 удерживаются в расточкеО резьбового стержня 4 с помощью пружинного кольца 5. Зубья венцов А и С имеют поверхности Ь и Н, взаимодействующие при заворачивании, и поверхности О и К, взаимодействующие при отворачивании (если зубчатые венцы А и С не выведены из зацепления). Поверхности 6 и Н образуют с перпендикуляром к полости основания зубьев угол 0, а поверхности 3 и К -уголь.При наворачивании детали 3...

Номер патента: 798378

Опубликовано: 23.01.1981

Авторы: Перепелицын, Солдаткин

МПК: F16B 41/00

Метки: болт, невыпадающий

...элемента4 жестким, например в виде шарика,предусмотрена коническая шейка 5 с нанаклонной к .оси болта перемычкой 6,ограниченной снаружи поверхностью стержня болта или две шейки 5 с параллельными оси болта, не расположенными водной плоскости, перемычками 7, ограниченными снаружи также поверхностьюстержня болта, установленного в отверстии 8 охватывающей детали.Л 1 инимальная глубина врезания шейки5 в тело болта 1 вблизи упорного буртадолжна превышать половину диаметрашарика 4, а максимальная - не должнапревышать диаметр шарика 4. Гнездо3 под фиксирующий элемент 4 в охватывающей болт детали выполняется подлюбым углом, обеспечивающим самопроизвольное выпадание из гнезда фиксирующего элемента 4.Устройство работает следующим...

Номер патента: 800446

Опубликовано: 30.01.1981

Автор: Натапов

МПК: F16B 33/02

Метки: резьба, самотормозящая

...до максимального значения на последнем витке резьбы. Такая резьба мажет быть использована, например, для резьбовых базцрукчцих оправок при механической обработке металлов,па чертеже показано резьбовое соединение. На оправке 1, по которой бгзируетсярезьбовая втулка 2, резьба выполнена товолнистой. Причем волнистость в начале резьбы на торце 3 выполнена с амплитудой (А) меньшей, чем в конце резьбы у торца 4 (амплитуда А.1). По длине оправки 1 амплитуда равномерно изменяет сч от нУля у торца 3 до своей максимальной величины у торца 4. Втулка 2 свободно наворачивается на резьбу оправки 1 со стороны торца 3 за счет наличия зазоров по среднему диаметру. Палее, в зависю ости от величины зазоров, которые находятся в пределах суммы допусков...

Номер патента: 800447

Опубликовано: 30.01.1981

Авторы: Дук, Еловенко, Поливенко, Чернов

МПК: F16B 39/00

Метки: стопор

...на фиг. 1, на фиг. 3 - разрезБ-Б на фиг. 1.Стопор состоит из концентричных упругих колец, внутреннего 1 и аружного 2,жестко соединенных между собой радиальными ребрами 3, 3004Кснтьда 1 и 2 закрыты торцовыми крышками 4 и 5 с уппотнительными элементами6-8, Крышки 4 и 5 закреплены шпильками10, гарантирующими зазор о,между крышкакигии 5 и кольцами 3. и 2, определенный,конструкцией уппотнитепьных элементов6 - . 9;На радиапьные ребра 3 установлены П-образные вкладыши 11, На однойиз торцовых крышек имеется штуцер 12дпя подвода гидравлического давления, 0Стопор осуществляет останов щто-ка 13.Устройство работает спедующим образом,При отсутствии давпения внутри стопора внутреннее копьцо 1 с натягом охватывает шток 13,обеспечивая его...

Номер патента: 804874

Опубликовано: 15.02.1981

Авторы: Беломытцев, Захаров, Зенович, Козловский

МПК: F16B 1/00

Метки: быстросъемное, соединительное

...с установленным в корпусе штифтом, одна иэ втулок кулачковой пары жестко закреплена в крышке, а другая выполнена с элементами подключ, например, в виде лыски, Одновременно, для повышения надежности работы замка, верхняя втулка кулачковой пары имеет цилиндрическую обечайку, что предохраняет кулачковую пару от загрязнения; а нижняя втулка имеет цветовую метку, которая при открытом замке закрыта обечайкой, и появляется после срабатывания замка, Что позводяет быстро определить закрепление крин" 15 ки.На чертеже изображен замок, разрезВ корпусе 1 радиоэлектронного прибора установлен штифт 2 с с кото" 2 О рым входит в зацепление байонетный захват стержня 3. Стержень охвачен втулкой 4 кулачковой пары, которая жестко закреплена в крышке...

Номер патента: 804875

Опубликовано: 15.02.1981

Авторы: Игнаткин, Фомишин, Эберг

МПК: F16B 1/02

Метки: механизм, поворотный, фиксатором

...и установлена пружина 6 с кулачком 7, имеющим скосы, Фиксатор 8 размещен вбарабане в укаэанных криволинейныхпазах с возможностью взаимодействияс кулачком и Фиксирующими впадинамк диска, и снабжен цилиндрическойпружиной 9. На барабане с двух сторон от фиксатора закреплены плоские О пружины 10.804875 Фиг.1г,гВНИИПИ Заказ 10832/50 Тираж 871 Подписи ППП "Патент", г. Ужгород, ул. Проектная,Филиал Механизм работает следующим образом.В положении, показанном на фиг.1 фиксация поворотного барабана 5 осуществляется фиксатором 8, входящим во впадину 3 диска 2 под действием пружины 6, усилие котэрой больше усилия цилиндрической пружины 9.Для Разворота и фиксации барабана в любом другом фиксированном положении поворачивается вал 4 вместе с пружиной 6...

Номер патента: 804876

Опубликовано: 15.02.1981

Автор: Кириллов

МПК: F16B 1/02

Метки: вала, относительнокорпуса, рукоятка, фиксации

...элементас отверстием в центре в Форме ромба,и двух штырей, каждый из.которых Щзакреплен на конце соответствующегохвостовика с возможностью взаимодействия с поверхностью отверстиястяжного элемента 13).Недостатки такой рукоятки также дсостоят в низкой надежности и маломсроке службы из-за изнашивания вза -модействующих деталей, .при которомуменьшается усилие зажима, .а зажим"ной хомут теряет свою упругость.Компенсировать эти потери нечем, таккак нет регулировки усилия фиксации,вала,Цель изобретения - обеспечениевозможности регулировки Фиксации вала,35Поставленная цель достигается тем,что отверстие в центре стяжного элемента выполнено в виде, эллипса с зубь-,ями на его поверхности,высота которыхне менее половины диаметра штыря, а ....

Номер патента: 804877

Опубликовано: 15.02.1981

Авторы: Арьева, Голодухин, Константинов, Стремовский

МПК: F16B 2/14

Метки: клиновое, соединение

...с раэнонаправленнки скосами (2 .Однако несмотря на достаточно/простую конструкцию, .соединение находит ограниченное применение. Крепление узлов и деталей таким устройством ненадежно,.так как трудно вы"держать точный угол клина между плоскостью закрепляемого элемента и рабочей поверхностью основного клина,Цель изобретения . - повьтаение надежности крепления,Эта цель достигается. тем, чтоосновной клин закреплен шарнирно.На фиг.1 изображено клиновое сое.динение, общий вид; на Фиг,2 - сечение А-А на Фиг.1,Соединение состоит из Фиксирующе"го клина 1 и основного клина 2.Контактирукщие поверхности клиньеввыполнены со скосом под некоторьмуглом С, Основной клик установленшарнирно на оси 3 с шайбой 4 и гайкой 5, Для закрепления...

Номер патента: 804878

Опубликовано: 15.02.1981

Авторы: Демченко, Картошкин, Обижаев, Фабрис

МПК: F16B 2/14

Метки: зажимное, разъемное, соединение

...клиновогосегмен та .20 Разъемное зажимное соединение со"- тоит иэ эакрепляемой детали 1, клиновых сегментов 2, расположенных вклиновых канавках корпуса 3, штырей4, запрессованных в закрепляемую деталь 1, упорных полуколец 5 и оправки б, сцентрированной с деталью 1.На каждом клиновом сегменте 2 имеютсяоткрытая с торца клиновая выемка 7и пазы 8 и 9. Ширина паза 9 больше М диаметра штыря 4, Для обеспечениянадежной работы устройства уголподъема выемки 7 меньше угла трения.Устройство собирается следующимобразом.В корпус 3 вставляются закрепляемая деталь 1 с запрессованными штырями 4 и упорные полукольца 5,. Затемвдоль торца эакрепляемай детали 1 вклиновую канавку корпуса 3 заводятклиновыесегменты 3 мимо штырей 4,Вставив в паз 8 сегменты 2...

Номер патента: 804879

Опубликовано: 15.02.1981

Авторы: Казин, Казина

МПК: F16B 3/00

Метки: клиновая, шпонка

...шпонка состоит иэ соединительной 1 и рабочей; 2 частейпаза 3 и конического. отверстия 4,взаимодействукщего с коническим кон 25 цом 5 винта б, ввинчиваемого во в туку 7, наклонных 8 и параллельных 9рабочих граней, контактирующих соответственно с коническим пазом 10вала 11 и параллельным пазом 12 втуСборка шпоночного соединения начинаежя с постановки клиновой шпонки в соответствующие пазы вала и втулки до касания соединительной части шпонки со втулкой, затем ввинчивается во втулку 7 винт до соприкосновения конического конца с коническим отверстием клиновой шпонки,Установив втулку.7, в нужное положение, винт 6 эавинчивается до отказа при этом половинки. рабочей части/шпонки раздвигаются до соприкосновения наклонных и параллельных граней с...

Номер патента: 804880

Опубликовано: 15.02.1981

Авторы: Замотин, Кириллов

МПК: F16B 3/00

Метки: соединение, шпоночное

...вставленную в продольные пазы 5, выполненные в плоскости соприкосновения вала 1 и детали 2, радиальные пазы 6,в которые установлен Фиксатор-пластина 7.фиксатор-пластина 7 имеет отверстие с пазом 8 для шпонки 3. Радиальные пазы б под фиксатор-пластинувыполнены в деталях 1 и 2 по ширинеФиксатора-пластины 7, а продольныепазы 5 под шпонку 3 выполнены длиннее ее на толщинуфиксатора-пластины 7.Сборка устройства происходит следующим образомДетали 1 и 2 соединяют так, что ихпродольные пазы 5 и радиальные пазы6 совпадают, а затем в радиальныепазы б заводят фиксатор-пластину 7,и после совпадения его отверстия спазом 8 с контуром продольных пазов5 вставляют шпонку 3, при эхом последняя не доходит до конца продольных пазов 5 на толщину...

Номер патента: 804881

Опубликовано: 15.02.1981

Автор: Мельников

МПК: F16B 5/02

Метки: соединения

...соединения.На торце гильзы 8 выполнен опорный бурт 9, диаметр которого меньшедиаметра установленной части конус Оной втулки б,На реэьбоной части крепежногоэлемента выполнено сквозное радиальное отверстие 10, в котором установлены упоры 11, распертые пружиной 12.Для исключения выпацания упоров11 из тела крепежного элемента, например, при разборке устройства, последние выполнены с хвостовиками 13,внешний диаметр которых несколькобольше их наконечника - части упоров, выступающей над внешней поверхностью крепежного элемента, что обеспечивает удержание упоров в отвер:тии 10 после их установки и раскернивании края отверстия. Длина упороввыбирается такой, чтобы обеспечиватьпри их обжатии (утапливании в отверстии 10), проход через...

Номер патента: 804882

Опубликовано: 15.02.1981

Авторы: Дудушкин, Тиханов, Юстов

МПК: F16B 7/20

Метки: двух, соединения, узел, цилиндрическихдеталей

...детали.самоустанавливакцийся распорныйклин 7, имеющий продольный ступенчатый паз 8, и два вкладыша 9 и 10,выполненные со скосом 11 со стороны,прилегающей к распорному клину, ицилиндрической ступенчатой поверхно"стью с противоположной стороны.Вкладыши 9 и 10, установленныев пазыи 5 соединяемых деталей,подпираются распорным клином 7 иконтактируют в противоположных направлениях с соединяемыми деталями:вкладыш 9 поверхностью а, а вкладыш10 - поверхностью б, обеспечиваянеобходимый натяг,Рас по рный клин 7 ус танавливае тс яв узле соединения при завинчивании 15винта б, за счет продольного пазакомпенсируя погрешность изготовлениявкладышей и пазов соединяемых деталей, а эа счет клинового эффектасоздает значительное распорное уси- ялие при...

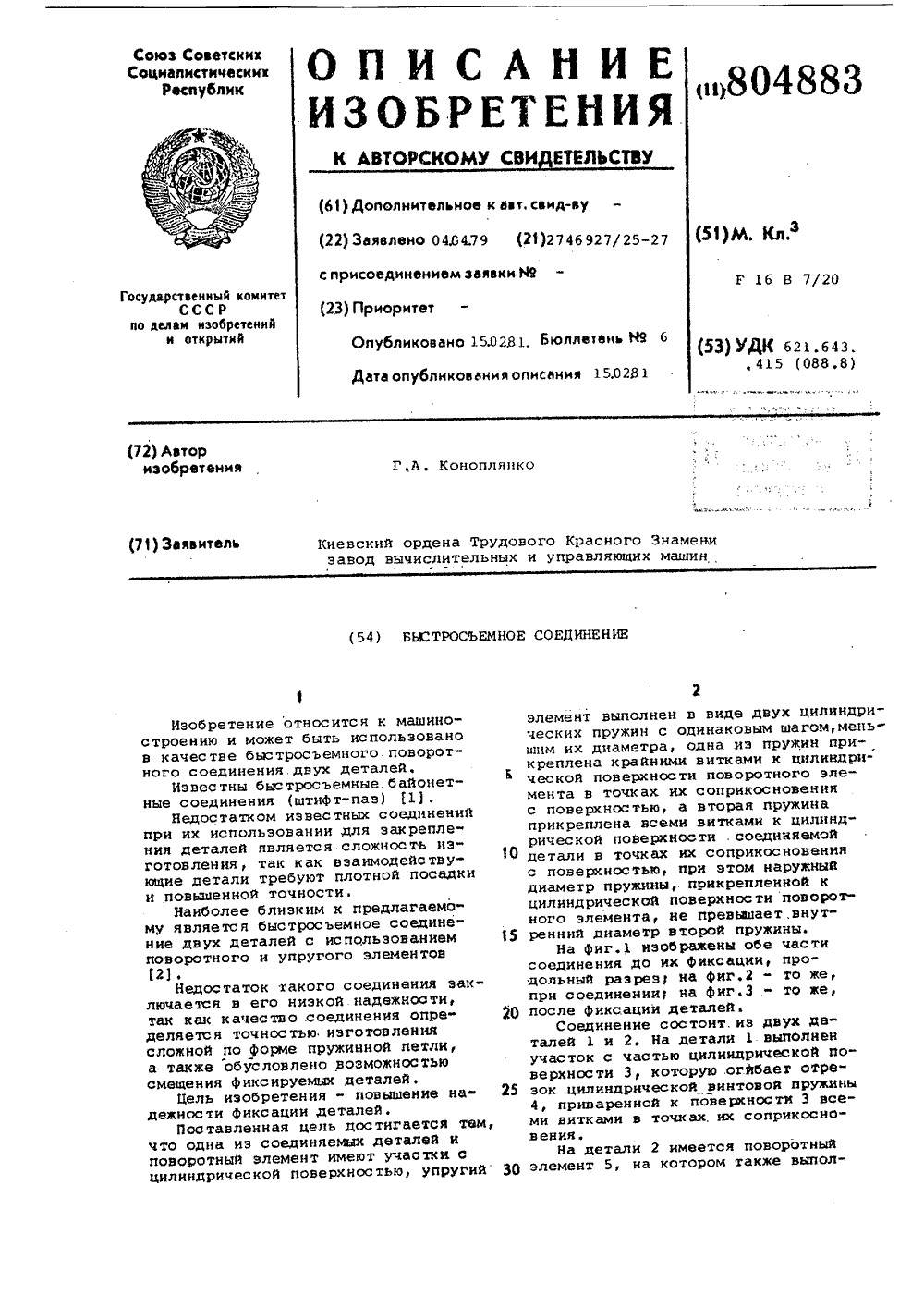

Номер патента: 804883

Опубликовано: 15.02.1981

Автор: Коноплянко

МПК: F16B 7/20

Метки: быстросъемное, соединение

...детали 2 имеется поворотный 30 элемент 5, на котором также выпол 804883нен участок с частью цилинцрическойповерхности 6, которую огибает отрезок другой цилиндрической винтовойпружины 7, приваренной к поверхности 6 только крайними витками в точкахих соприкосновения,Наружный диаметр пружины 7 не5превышает внутреннего диаметра пружины 4. Шаг обеих пружин выполненодинаковым и меньшим диаметра пружин,а радиус цилиндрических: поверхностей 3 и 6 превышает диаметр пружин 4 10и 7.Соединение работает слецующимобразом.При сближении деталей 1 и 2 поворотный элемент 5 устанавливают в 15таком положении, в котором пружины4 и 7 расположены (примерно) параллельно друг другу (фиг.2). При этомблагодаря гибкости витков пружин 4и 7, витки одной...

Номер патента: 804884

Опубликовано: 15.02.1981

Автор: Липовецкий

МПК: F16B 9/02

Метки: вала, соединения, тонкостеннойдеталью, узел

...тем,что ступенчатый конец вала выполненс диаметральным пазом, а деталь - сдиаметральными вырезами, сообщающимися с центральным отверстием, причемшайба имеет диаметральную выпуклуюперемычку, расположенную в диаметральном пазу вала и диаметральных вырезах детали,На Фиг.1 показано соединение,общий виду на Фиг.2 - закрепляемая,деталь; на фиг,З - валу на Фиг.4шайба.Узел включает вал 1, на ступенчатом конце которого выполнены резьба 2 и диаметральный паз 3. На конец вала надета закрепляемая деталь 4 в Форме диска, имекицая центральное отверстие 5 по размеру ступеньки б вала и диаметральные выре"зы 7. На реэьбовой конец вала надета шайба 8, имеющая диаметральнуюперемычку 9, входящую впаз 3 вала.Перемычка 9 деФормирована в бсковомнаправлении...

Номер патента: 804885

Опубликовано: 15.02.1981

Авторы: Зюзин, Летемин, Метелкин

МПК: F16B 21/00

Метки: крепежный, элемент

...выполнено глухое осевое отверстие, а элемент фиксации поворотнойчеки выполнен в виде двух разнонаправленных раднусных прогибов участковчеки, расположенных в глухом осевом отверстии штыря.На фиг. 1 схематически изображен предлагаемый крепежный элемент с чеой в рабочем положении; на .Фиг. 2о же, вид сбоку; на фиг. 3 - то же,чекой в открытом положении.Устройство содержит штырь 1, который имеет голову 2 и глухое осевое отверстие 3, пересекаемое крепежным элементом, причем последний представляет собой продольный паз 4, в котором расположена чека 5.Чека, выполненная из упругой стали, имеет продольный паз б, пересекаемый радиусными выступами 7, расположенными на стенках продольного паЧека соединена со штырем при поштифта 8. Перед вводом...

Номер патента: 804886

Опубликовано: 15.02.1981

Авторы: Востров, Прохоров

МПК: F16B 21/00

Метки: быстроразъемное, соединение

...соединение,используемое для соединения вертикально расположенных штанг и труб, исостоящее из охватывающей детали свнутренними выступами, образующиминекруглое отверстие на торце, и продольными пазами в ее стенках, охватываемой детали с наружными выступами, в плане повторяющими форму отверстия в охватывающей детали и заплечиками,. опирающимися после замыканиясоединения на внутренние выступы ох"ватывающей детали и фиксирующей втулки, выполненной в виде цилиндра с радиальными направляющими пальцами и 20продольными сегментными выступаМи(13Недостатком является большой люфтпри реверсивной работе соединения и,как следствие этого, возникновение шу" Ы.ма при ударе заплечиков в боковые гра"ни сегментных выступов фиксирующейвтулки. Это может...

Номер патента: 804887

Опубликовано: 15.02.1981

Автор: Гаранин

МПК: F16B 21/06

Метки: крепежное, разъемное

...возможностьюконтакта Ч-образного паза с конусообразным концом толкателя, а скошенного конца его с одной из соединяемых деталей.На Фиг, 1 схематически изображено предлагаемое устройство в рабочемположении; на фиг.2 - то же, в нерабочем положении.Быстроразъемное соединительноеустройствосодержит корпус 1, в котором расположен толкатель 2, конец которого заходит в Ч-образныйпаз 3 пальца 4. Толкатель снабженкнопкой 5. Пружина 6, обеспечивающая поджатие толкателя, одним концом804887 Заказ 10832/50 Тираж 871 Подписно НИИ Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 упирается в бурт корпуса, а другимв бурт 7 толкателя. Крышка 8 препятствует выпаданию толкателя. Палецимеет скос 9, направленный по ходудвижения устройства. Пружина...
