Номер патента: 364767

Опубликовано: 01.01.1973

Авторы: Галкин, Гор, Пустовалов

МПК: F16B 2/16

Метки: фиксатор

...шток и шарики, западающие в выточку, предусмотренную на штоке.С целью обеспечения возможности автоматического управления, описываемый фиксатор снабжен электроспуском, один контакт которого жестко прикреплен к корпусу, а другой - к рычагу, шарнирно установленному на корпусе и удерживающему шток с помощью шарика во взведенном положении.На фиг. 1 представлен фиксатор, поперечный разрез; на фиг. 2 - электроспуск, поперечный разрез.Корпус 1 и крышка 2 образуют полость, внутри которой помещен шток 3, поджимаемый пружиной 4, Рычаг б, шарнирно установленный па корпусе, с помощью шарика б, который утоплен в канавке 7, удерживает шток в выдвинутом положении. К рычагу через уголок 8 прикреплен контакт 9 электро- спуска 10. Второй контакт 11...

Номер патента: 364768

Опубликовано: 01.01.1973

МПК: F16B 2/16

Метки: фиксатор

...фиксатор, содержащий шарик, взаимодействующий с фиксируемой деталью и поджимным элементом не обеспечивает 5 надежного крепления деталей на валу, особенно в труднодоступных местах.С целью устранения указанного недостатка поджимной элемент выполнен в виде резьбового стержня, снабженного конусным концом, 10 взаимодействующим с шариком.На фиг. 1 изображен предлагаемый фиксатор, общий вид; на фиг. 2 - вариант исполнения фиксирующей части устройства.Фиксатор монтируется в сверлении 1 эле мента 2, закрепляемого на валу 3. Сверление 1 имеет резьбу 4, соответсгвующую резьбе 5 на винте б. Головка 7 винта б имеет шлиц 8 и отверстие 9.Противоположный конец винта б имеет 20 форму конуса 10, который воздействует на шарик 11,...

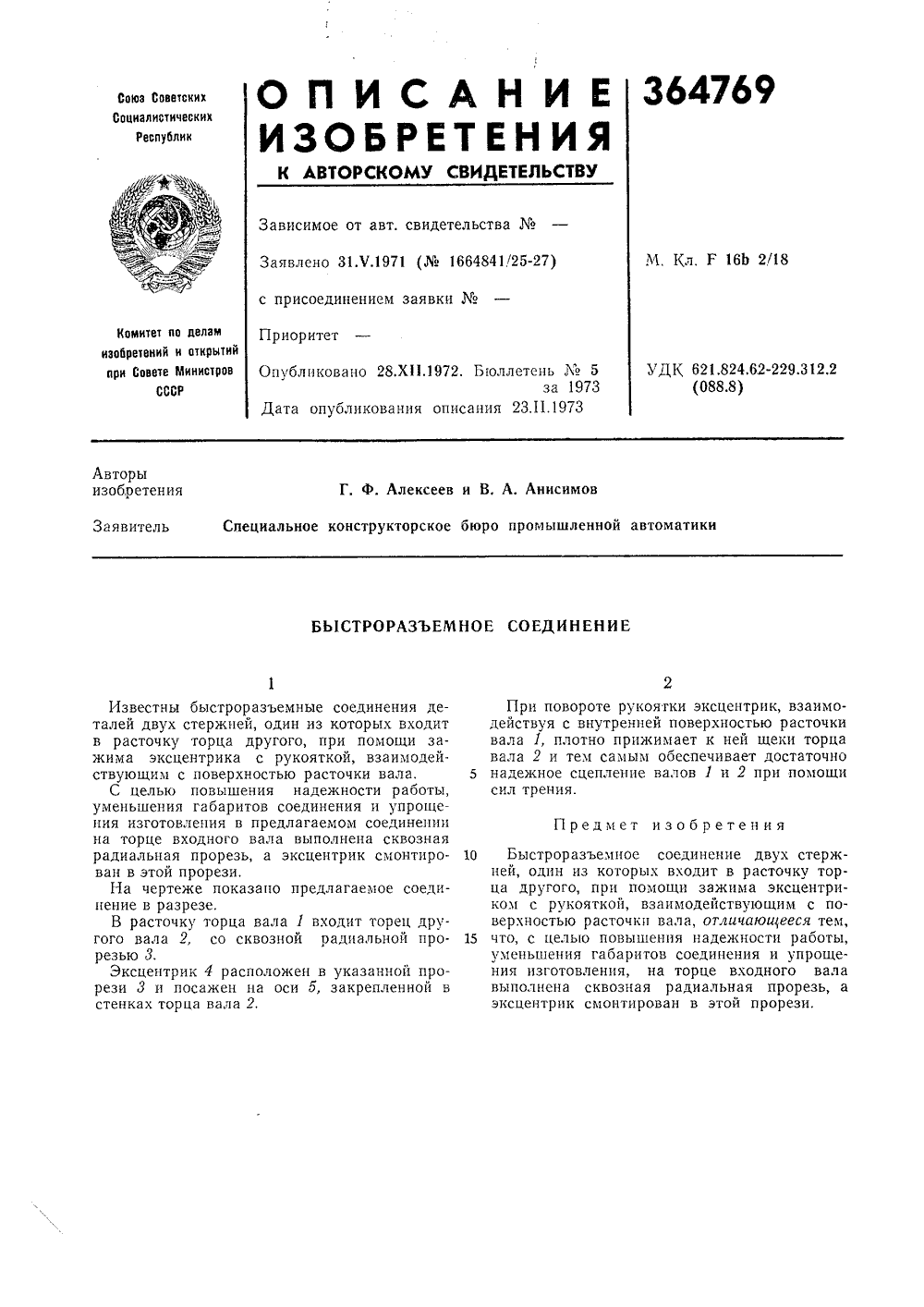

Номер патента: 364769

Опубликовано: 01.01.1973

Автор: Авторы

МПК: F16B 2/18

Метки: быстроразъемное, соединение

...жимает кобеспеч валов 1 едмет изобретен и орца вала 1 входит т со сквозной падиал Известны быстроразъемные соединения деталей двух стержней, один из которых входит в расточку торца другого, при помощи зажима эксцентрика с рукояткой, взаимодействующим с поверхностью расточки вала.С целью повышения надежности работы, уменьшения габаритов соединения и упрощения изготовления в предлагаемом соединении на торце входного вала выполнена сквозная радиальная прорезь, а эксцентрик смонтирован в этой прорези,На чертеже показано предлагаемое соединение в разрезе,В расточку т орец другого вала 2, ьной прорезью 3.Эксцентрик 4 расположен в указанной прорези 3 и посажен на оси 5, закрепленной в стенках торца вала 2. 10 Быстроразъемное соединение двух...

Номер патента: 364770

Опубликовано: 01.01.1973

Авторы: Корд, Ограничивает, Однако, Особенности, Происходит, Соединение, Соединенных, Создающими, Увеличени, Увеличение, Улучшени, Целью, Что

МПК: F16B 5/06

Метки: 298768, авт, виде, выемками, выполненных, давлением, заполненной, известно, ка5, краев, листов, листов1по, меры, основному, охвата, помощи, с.в, соединение, фигурной, эластичных, элементов

...авт. св.298768 известно соединение листов при помощи эластичных элементов, выполненных в виде фигурной камеры, с выемками для охвата краев листов, заполненной под давлением газом, жидким или отвердевающим составом.Однако в известном соединении при заполнении камеры, в особенности вязкими наполнителями, происходит ее продольное удлинение и увеличение поперечного сечения, что усложняет подбор длины соединителя, ухудшает товарный вид соединения из-за местных вопучиваний камеры и ограничивает степень жесткости соединения.С целью устранения указанных недостатков фигурная камера армирована кордом,На чертеже показано предлагаемое соединение. Соединение состоит из листов 1 и 2, соединенных армированной кордом 3 камерой 4, имеющей полости б,...

Номер патента: 364771

Опубликовано: 01.01.1973

Автор: Авторы

МПК: F16B 17/00

Метки: держатель, пистонов, пружинных

...для заведения концов пистона д сверху или снизу относительно корпуса держателя, а короткий паз - для фиксации в нем сжатых концов пистона от наклонов и проворачивания. Между ступенями корпуса держателя выполнены две последова 10 тельно лежащие щели б, расположенные внаправлении длинного паза отверстия верхней плоскости. Концы пистона, заведенные вэти щели, опираются на нижнюю горизонтальную плоскость Б и фиксируют пистон от15 перемещения в направлении продольной осидержателя,Если нужно прикрепить с помощью пружинных пистонов жесткую деталь 4, являющуюся отделкой, в ней предусматривают20 опорные поверхности, выполненные в видевыштамповок. В этом случае они служат нижней горизонтальной плоскостью держателя,являющейся опорой концов...

Номер патента: 365078

Опубликовано: 01.01.1973

Автор: Иностранец

МПК: F16B 39/30

Метки: винт, самофиксирующийся

...проходящей между ребром 6 и оставшейся боковой поверхностью 5.Необходимо, чтобы нижняя точка канавки 20 была расположена вблизи пересечения поперечной плоскости 16 витка 8 и среднего диаметра 21, чтобы сделать ребро 6 как можно более массивным. Таким образом, вершина 19 канавки 20 будет лежать ближе к оси винта, чем гребень 22 реора 6, и ближе к среднему сечению витка 16, чем исходная поверхность 5, причем ребро 6 изгибается и образуется конфигурация, показанная в точке 28. Оставшаяся внутренняя поверхность 24, примыкающая к оставшейся части витка 25,25 30 35 40 45 50 55 ЬО 65 4начинается из нижней вершины 19 канавки 20 и пересекает боковую поверхность 26 под утлом приблизительно 18. Линия пересечения образует гребень 27 оставшейся...

Номер патента: 365491

Опубликовано: 01.01.1973

Авторы: Егоров, Козлов, Новиковскнй, Трейвас

МПК: F16B 35/04

Метки: болт, т-образный

...как диаметр крепежных отверстийоборудования лишь цсзцачггсльцо больше диаметра стержня болта всего ца 2 - 4 лтл), ц поэтому цс представляется возможным использовать сущсствующис ловители, захваты ьающис подвилл(.с Летали за их наружнуюповерхцтст. если же вначале цалвицуть оборуловацис, то невозможно установить Т-образцыи болт в ацксрцый кололсц. так как его головка не проходит в крепежюе отверсте обо ргдовяцц 5.Для облегчен(гя монтажа оборуловация ипредлагаем(тм Т-образном болте поверхность ол(овкц со стороны стержи 5 ьыполцсцс сферической, а ца торце стержня выполнено рсз - 20 бтовое углубление для лоьителя.На фиг. 1 показан преллагасмый Т-образный болт, обццй вцл; ца фш 2 - то же, ьил сверку; ца фи:. 3 - пример крепления оборудовашгя...

Номер патента: 365492

Опубликовано: 01.01.1973

Автор: Ител

МПК: F16B 43/00

Метки: сз5, шайбаi, эл

...з цлоско)о кольца /, соеди тельной перемычки 2, лепестков ), з кс)тор)х образуется колпачок /, стопорой )апкп;).) р)пп)тель 0 с) кс)г)ьця ), мсюцгего вь)- стхп /.Шайба может быть пзготовлся пз металла 2 т) или пластмассы, например из полиэтилена цлполихлорвинила.Шайбу надевают цд стержень болта, после)сГо )чт)к завпцп)вд)от дс) необходимого прс- леля. Зятем лспсстк,1 загибают. образуя кол пачок /, в который закладывают смазку (плп)вносят пд части резьоовых элементов. зящ- щаемь)х котпа)коз). Колпачок надевают ця гдйю, и при наличии стопорной лапки ) последняя отгпбяется ца соединяемую деталь. ЗО 1зх)ожо з)ч)тс)в,)с.ппс шайбы с заранее сч)Фи фиг цутой лыпкои ), что целесообразно В сг чы); цзгтОВлеиия .с из г:Ястгяссы.При цзготовлсииц...

Номер патента: 366285

Опубликовано: 01.01.1973

Авторы: Арсон, Лебединский, Редько, Тимченко

МПК: B21J 15/00, F16B 19/06

Метки: головкойeribil, заклепка, потайной

...3 - заклепка, заполняющая гнездо в склепываемом пакете и расклепанная; на фиг, 4 - головка заклепки после механической обработки поверхности склепываемого пакета.Заклепка предназначена для потайной клепки с обеспечением необходимой степени заполнения гнезда с натягом по всей высоте заклепки. Концентрические кольцевые канавки 1 на торцовой части головки заклепки позволяют при обжатии, т. е. при клепке, увеличить контактные напряжения по торцовой поверхности 2, перераспределить напряжения в головке и увеличить деформацию в районе конической части 3. Фаска 4 на выступающей при склепывании пакета части исключает наволакивание материала заклепки на поверх ность соединяемого пакета. При установке заклепки ее головка превышает плоскость пакета...

Номер патента: 366624

Опубликовано: 01.01.1973

Автор: Иностранец

МПК: F16B 5/07

Метки: конструкции, соединение, элементов

...внешней стороне другого - соединительный выступ в виде ласточкина хвоста.Таким образом можно просто соединить 0 промежуточные элементы, обеспечивая привысокой стабильности легкое соедицение и разрыв. Кроме того, такие соединительные средства позволяют соединить промежуточные элелтецты углообразцой, Т-, и Ч.образной формы с кубообразцыми элементами квадратного сечения, которые ца своих продольных сторонах имеют пазы, а на торцовыхсоответ.ствеццо цаз ц оселинительцый выступ в виде ласточкина хвоста. Кубообразцые элелтецты З 0 могут применяться, например, как узловые 15 е промежуточ.линение углонение плоскогота; иа фиг.З - азами, выполнней стороне я перемычка с оедицения, онструкцци 1форму, у концев выцолцеочкица хвоста. азацо соединени на...

Номер патента: 366625

Опубликовано: 01.01.1973

Автор: Иностранец

МПК: F16B 39/34

Метки: нарезной, самозапирлющийся, элемент

...технологии изготовления, пластмассовый слой нанесен с одной стороны элемента в виде сплавленных нагреванием пылевндных частиц термопласта.2. Элемент по и. 1, отличающийся тем, что между резьбой и слоем термопласта располо жен слой смолы.лемент по пп. 1 - 2, отличающийся тем, ой термопласта нанесен на поверхность с, боковых сторон и гребней . витков арезные элеит напрессои застывший 10 3. Э что сл впади с резьбь 25 4. Элементчто радиаль периферии к5. Элементчто толщина 30 па гребнях. по пп. 1 - 3,ые. размерыентру.по пп. 1 - 4слоя во впа отличаюисиися тем, слоя увели сны от От.сссчаюlцсиЪС 52 тем, динах бо;сьсне чем Изобретение относится к области машиностроения,Известны самозапирающиеся именты, в которых запором служванный...

Номер патента: 367290

Опубликовано: 01.01.1973

Автор: Авторы

МПК: F16B 17/00, F16B 2/18

Метки: соединение

...основном авт. св, М 32542 описано соединение деталей, содержащее эксцентриковую втулку и болт с головкой и гайкой.Однако оно позволяет соединять детали только неподвижно, что ограничивает область его применения.Для обеспечения возможности шарнирного соединения деталей на торцовой поверхности втулки со стороны головки болта предусмотрен выступ с диаметральным пазом, в который утоплена фигурная головка оолта.На фиг. 1 изображен оощий вид соединительного пальца; на фиг, 2 - вид сбоку.Соединение состоит из эксцентриковой втулки 1, болта 2 с фигурной головкой 3, гайки 4и шайбы б. Со стороны головки втулка имеет выступ 6 с диаметральным пазом 7,Выступ с пазом н утопленная в нем фигурная головка болта создают надежное шарнирное соединение...

Номер патента: 367291

Опубликовано: 01.01.1973

Автор: Авторы

МПК: F16B 37/08

Метки: гайка

...со срезанными вер шинами резьбы и с выпуклой опорной сферической поверхностью; на фиг. б - то же, с вогнутой сферической опорной поверхностью; на фиг, 7 - собственно гайка противоусталостной гайки, состоящая из двух частей, соединенных 15 между собой болтами; на фиг, 8 - гайка,имеющая опорную выпуклую сферическую поверхность и прокладку.Собственно гайка 1 и опора 2 имеют концентричные сферические сопряженные опорные 20 поверхности радиусов Я и Я (см. фиг, 1 - 6).Между этими сферическими поверхностями находятся шарики д, которые располагаются свободно в сепараторе 4, предназначенном для разделения и направления их. Собственно 25 гайка 1 навинчена на соединяемую деталь 5,а опора 2 опирается на другую соединяемую деталь б.Шарики...

Номер патента: 368002

Опубликовано: 01.01.1973

Автор: Шашин

МПК: B23P 19/02, F16B 17/00

Метки: входящих, двух, другую, имеющих, некруглый, одна, поперечного, профиль, сечения, соединение

...поверхности охватывающей дета ли - соответствующие им впадины, в которые свободно входят выступы охватываемой детали, обеспечивающие при относительно взаимном повороте собираемых деталей заданный натяг соединения. 20На фиг, 1 показаны детали, входящие одна в другую; на фиг. 2 - соединение с натягом при относительно взаимном повороте деталей.Охватываемая деталь 1 входит в охватывающую деталь 2. На наружной поверхности ох ватываемой детали равномерно по периметру выполнены со скошенными заходными кромками для шлицеобразных выступа 3 (их может быть и больше), высота выступов Л=Д - Да соответствует величине натяга сое динения, а на внутреннеи поверхности охватывающей детали выполнены соответствующиеим впадины 4, в которые свободно...

Номер патента: 368420

Опубликовано: 01.01.1973

Автор: Семенов

МПК: F16B 3/00

Метки: соединение, шпоночное

...врез по А - А на фиг, 1.Корпусная деталь 1 присоединена к плите 2 винтами д с внутренними шестигранниками. Винты т установлены в соответствующих карманах детали 1, причем отверстия под них выполнены большими, чем обычно. Взаимное расположение деталей 1 и 2 зафиксировано с помощью шпонки 4, закрепленной винтами 6 в пазу плиты 2. Этот пазвыполнен на 2 - 4 л.я шире шпонки 4, которая5 фиксируется в нем резьбовымп шпильками 6,ввернутыми в ее концы.Сферические торцы шпилек 6 сопрягаютсясо стенками паза по плотной, глухой или другой аналогичной посадке, точно фиксирующей10 положение шпопки 4, а следовательно детали 1 и плиты 2. Шпильки 6 зафиксированы отсамопроизвольного вывертывания винтами 7.Соединение обеспечивает в небольших пределах...

Номер патента: 368421

Опубликовано: 01.01.1973

Авторы: Коврижкин, Чельный

МПК: B23K 28/00, B23K 31/00, F16B 11/00 ...

Метки: соединения

...в),10 Способ соединения деталей, заключающийся в том, что одну из деталей устанавливают неподвижно, а другую подводят к первой, при этом одну из деталей оплавляют, отличаюитийся тем, что, с целью облегчения соединения деталей типа фланец - стержень, оплавляют неподвижно установленную деталь с од ной стороны, а другую деталь внедряют в первую с противоположной стороны места оплавления с заданным усилием до полного образования отверстия. Изобретение относится к способам получения соединений деталей и может быть использовано в приборостроении, электронной промышленности и других отраслях.Известен способ соединения деталей путем их нагрева до температуры плавления лучом лазера. Этот способ используется, например, для соединения проволоки...

Номер патента: 368422

Опубликовано: 01.01.1973

Авторы: Барабаш, Зборовский, Копичев

МПК: F16B 17/00

Метки: разъемное, соединение

...по направлению; на фиг, 4 - то же, цо увеличение толщины частеи втулки и вкладыша противоположно по направлению.Соединение содержит втулку 1 со съемным вкладышем 2 и вал 8. Втулка и вкладыш выполнены из нескольких частей, последовательно сопряженных друг с другом по их торцовым плоскостям, перпендикулярным оси вала.Если изготавливать отдельные части с одинаковой оольшой толщиной, то для разъема соедицеция (сдвиг вдоль оси) потребуется большое пространство в осевом направлении В (фиг. 1). При одинаковой малой толщине отдельных частей втулки и вкладыша, требуется малое гространство в в осевом направлении, однако, для получения втулки и вкладыша треоуемои ширины необходимо большое количество отдельных частей (фиг. 2).Если части...

Номер патента: 370381

Опубликовано: 01.01.1973

Авторы: Малахов, Сапожников, Усов

МПК: F16B 3/06

Метки: соединение, шпоночное

...момента,Такое соединение выполняется точно даже втом случае, если пазы на валу и ступице выполнены неодинаковыми по ширине.5 обретения редме Шпоночное соеди 20 держащее вал, ступ шпонку, состоящую полнительных клинь с целью повышения из дополнительных 25 зу вала, а другой -Изобретение относится к о машиностроения.Известно шпоночное соединение двух деталей, содержащее вал, ступицу и составную клиновую шпонку.Шпоночный паз в ступице выполнен по ширине больше размера шпонки, а в образовавшийся зазор между боковой гранью призматической шпонки и паза в ступице вставлены два дополнительных клина. Следовательно боковой зазор выбирают только в пазу ступицы, что не обеспечивает точности соединения,В предложенном шпоночном соединении точность и...

Номер патента: 370795

Опубликовано: 01.01.1973

Автор: Иностранец

МПК: F16B 19/10

Метки: зажимное

...нажатии на выступающую часть втулки последняя изгибается, располагаясь радиально наружу, обеспечивая образование уширенной части 19, которая плотно сцепляется с наружной поверхностью наружного элемента. В результате втулка 5 зажимает и удерживает вместе внутренний 8 и наружный 4 элементы. При увеличении относительной аксиальной нагрузки на стержень 8 его тело разрывается по кольцевой канавке г. Причем полоска 15 остается внутри полоски втулки 5, что обеспечивает гладкую поверхность на внутренней части контейнера 2.Кольцевая канавка г предназначается для создания самой слабой точками на стержне, в которой происходит разрыв тела стержня при приложении заданной нагрузки, превышающей нагрузку, обеспечивающую образование головки 19 из конца...

Номер патента: 371356

Опубликовано: 01.01.1973

Автор: Пожарский

МПК: F16B 37/00

Метки: гайка, шарнирная

...оси 15 резьбовой втулки.Такое выполнение шарнирной гайки улучшает условия ее работы, делает конструкцию более технологичной, так как шарнирная гапка состоит гцз более простых по форме и изго товлению деталей, а также дает возможность ГЯЙКЕ СИХОУСТЯЦЯВЛ 11 ВЯТЬСЯ Оттпоситслг)110 ВИП- тя, компенсируя угловое и осевос смещение ходового винта.На фиг. 1 изображетта препоперечный разрез, ца фиг, 2дольцый разрез.Гайка состоит из резьбовой втулки 1 с вутренней резьбой 2, промежуточиои втулки 3, корпуса 4 и крышкги б, Наруокттая поверхцость зо 6 втулки 1 и иаруисиая поверхность 7 втулки 3 выполнены цилицдрическпми. Втулка 1 входит в цилицдричвское отверстие втулки 3, продольная ось которой перпендикулярна оси этого отверстия. Втулка 3...

Номер патента: 371357

Опубликовано: 01.01.1973

Авторы: Гайлитнс, Друвиет

МПК: F16B 39/14

Метки: резьбовое, соединение

...в тело ляемой детали, обеспечивая тем самым1 О ренпе винта 1. соединениловкой дмет пзооретенпя 5 Резьбовое соедтегеееееее содеркащее вгеегт сконической головкой и конусную шайбу, от,тчагогггееся тем, что, с целью обеспечения возможееостге соедтеетеееетя деталей пз дерева, головка вппта сочленена с Ецайоой с помощью 20 имеющихся а пей храповых выступов, входяшик в ответееьее выемки, предусмотренные на шайбе, на большеем диаметре которой с наружной стороееы выполнены острые ножки, внедряющпеся в совдшеяемую деталь,ен винт с коееичеокоее гоение по А - А па фиг, 1; шайба, впд сбоку; на верху.ескуео головку 2, на бооторой выполнены зубповика. Направление поНа фпг. 1 изобрае ловкои; на фиг. 2 - с на фиг, 3 - копуспая фиг. 4 - то же,...

Номер патента: 371358

Опубликовано: 01.01.1973

Авторы: Бастнте, Ключининкас

МПК: F16B 39/24

Метки: виброизолирующая, крепления, опора, станков, фундаменту

...упругого элемента, расположецио 0 по обе стороны стйкяия.С целью обеспечепця жесткости в горизоитяльиой плоскости во всех ияправлеииях в Го предлагаемой опоре гофрированный упругий элемепт выполнен в виде отбортованиой крышки с цеитральпым отверстискГ, в которое вхо;Гит опорный стакан.На чертеже покязяиг Предлагаемая опора. 5 Опора состстит из разьемиого корпуса 1, в котором запреосоваГа резина 2, резервуара 3 с жидкостью и опорного стакаца 4, оптирающегося через пластину 5 ия резиновый поршень 6, взаимодействующий с жцдкост.о, находящей Г ся в,резервуаре 3.Стакаи 4 буртамп упирается в гофрироваиу г, зякреплеицую ия корпусе 1.акан 4 вертикальные вибрации восся резиОвых поршнем 6 и гасятсятью, так и самим поршнем, а также тальиые вибрации...

Номер патента: 371359

Опубликовано: 01.01.1973

Автор: Авторы

МПК: F16B 39/30

Метки: винтовая, пара

...выступ переменного поперечного, например, прямоугольного сече,ня, входящий в ответную клццовиднуто канавку, предусмотренную ца боковой винтовой поверхности гайки.На фиг. 1 показал общий вид предлагаемой винтовой пары, па фиг. 2 - узел 1; пя фцг. 3 - развертка клттповцдцого выступа и впядшп.Гайка 1 имеет ца радиальной боковой поверхцосттп у наружного диаметра с на каждом витке канавку 2 произвольного поперечного сечения. Ширина этой канавки меняется по высоте гайки 1 таким образом, что образуется непрерывно суживающаяся винтовая клиновая щель, Сопряженная с гайкой 1 боковая поверхность витка винта т содержит выступ 4, профцль которого соответствует профило канавки кц. Вттст ц 1 вк; тцт цо д,ццс сц;ц цвания имеет также переменную...

Номер патента: 372382

Опубликовано: 01.01.1973

Авторы: Лифатов, Чистополов, Шмелев

МПК: F16B 2/18

Метки: всесоюзная

...установленный на корпусе камеры, пневмоцилиндр споршнем и штоком.Недостатками этого механизма являются:отсутствие значительного усиления прилагаемой силы привода, так как при малом повороте кулачка нельзя выполнить его с малымуглом подъема, а тем более самотормозящимся; скольжение зажимающей детали механизма по фланцу в процессе уплотнения; отсутствие фиксатора или замка в уплотненном полояении, что не позволяет копользовать этотмеханизм в камерах, работающих под избыточным давлением; недостаточный отвод зажимающей детали от прижимаемого фланца,что не позволяет открывать крышку камерыповоротом вокруг оси, расположенной в плоскости разъема, малый рабочий ход зажимающей детали, что требует точного и плотногоподвода прижимаемого фланца...

Номер патента: 372383

Опубликовано: 01.01.1973

МПК: F16B 19/08

Метки: заклепка, клепки, односторонней

...овки стержня, таким стичное закрытие гои втулки, что предотжня из втулки заклепПредмет изоб ения ей клепки, состояГоловкой цилинддля развальцоваюитаяся тем, что, а клепки, на торце выступ, длина коеньше диаметра Изобретение относится к области сборкиклепкой, в частности к конструкции заклепок.Известна заклепка для односторонней клепки, состоящая из втулки и стержня с головкойцилиндрической формы, служащей для развальцовки втулки при клепке, Однако эта заклепка не обеспечивает высокого качестваклепки,В предлагаемой заклепке для повышениякачества клепки на торце головки стержня выполнея выступ, длина которого больше, а ширина меньше диаметра головки стержня,На фиг, 1 показана описываемая заклепка(общий вид) при клепке; на фиг. 2 - то...

Номер патента: 373457

Опубликовано: 01.01.1973

Авторы: Кузинец, Ладыгин

МПК: F15B 15/14, F16B 2/06

Метки: быстродействующее, зажимное

...пружины 10 находитсяв нижнем положении.В ступице поршня 9 выполнена расточка, вкоторую входит замыкающая обойма 2 с раз 20 движной гайкой 1, причем торец раздвижнойгайки упирается в дно расточки поршня. Масло через штуцер 11 подается в полость подпоршень 9, в результате чего поршень, перемещаясь вверх, давит на гайку, создавая тем25 самым зажимное усилие.Зажимное устройство снабжено сферической пятой 12, которая соединена с корпусом 6пружинной связью 13. Это исключает перекосустройства.30 Для удобства работы с зажимным устройст 373457вом на выступающей из гидроцилиндра части замыкающей обоймы смонтированы рукоятки 14.Работа быстродействующего зажимного устройства осуществляется следующим образом.За рукоятки 14 зажимное...

Номер патента: 373459

Опубликовано: 01.01.1973

Авторы: Колесов, Мельников

МПК: F16B 9/02

Метки: 088, 1973, 1973удк, ndeg, бюллетень, дата, онисання, опубликования, опубликовано, сссрприоритет

...а фиксатор 5 удерживает ролик от проворота цри возможном ослаблении крсплсция соединения. Клеммовое соединение хомута с валом цо авт. св,274541, отличающееся тем, что, с целью стопорения заклинивающего ролика от проворота при вибрационных нагрузках, оно снабжено пластинчатым фиксатором, установ,гснттьтвт в прорезь хомута и входящим свопм концом в паз, предусмот 1 кццый в ролике,20 Изобретение относится к области машиностроения,По основному авт. св.274541 известно клеммовос соединение хомута с валом, содержащее хомут, в прорези которого находятся упругие прокладки и заклинивающиЙ ролит с буртом.Обеспечение возможности стопореция заклинивающего ролика от проворота при вибрационных нагрузках достигается тем, что оцо снабжено пластицчатым...

Номер патента: 373460

Опубликовано: 01.01.1973

МПК: F16B 21/00, F16G 15/04

Метки: стопорная, шпилька

...участки заходящие в сквозные радиальные отверстия деталей, отличающаяся тем, что, с целью обеспечения возможности повторного ее использования и упрощения монтажа и демонтажа она выполнена по крайней мере с одним прогибом, расположенным между прямолинейными участками в плоскости, перпендикулярной осям деталей. Изобретение относится к областп машиностроения и может быть применено для предотвращения осевого перемещения двух и болеедеталей типа валика илн цапфы с параллельными осями, например, в пластинчатых цепях.Известна стопорная шпилька, применяемаядля фиксации валиков в пластипчатой цепи,содержащая прямолинейные участки, заходящие в сквозные радиальные отверстия в валиках и охватывающие последние своими отогнутыми...

Номер патента: 374860

Опубликовано: 01.01.1973

Автор: Иностранец

МПК: F16B 19/10

Метки: заклепки, трубчатой, установки

...9,расположенную перпендикулярно оси стержня7 и соединенную с цилиндрическим участкомм при помощи конического участка н,Диаметр участка м гораздо больше, чемвнутренний диаметр расточенного отверстия а.Концы наконечников 10 и 11 с расширяющейся носовой частью пневматического клепального молотка имеют выемку о, сопряженную с поверхностью головки 2 заклепки дляобразования опорной стенки заклепки.На чертежах 1 - 9 показано соединение металлических листов 12, И, имеющих концентричные отверстия и, р. Диаметры этих отверстий выбираются такой величины, чтобы утолщенный хвостовой участок з заклепки могпройти через них.Листы 12 и И отделяются друг от друга небольшим зазором с. Для скрепления этих листов форма заготовки выбирается такой, чтобы...

Номер патента: 375231

Опубликовано: 01.01.1973

МПК: B65G 23/44, E21F 13/08, F16B 33/06 ...

Метки: натяжное

...сторон имеют выступы 8, которые по ширине меньше внутреннего диаметра винта, При вращении и перемещении винта в ту или другую сторону происходит очистка его витков об острые кромки 9, и грязь не проникает под основное тело гайки, а по мере накопления ее в корпусе она выпадает в стороны.Проходя через люнет 10, который жестко закреплен на раме, винт вместе с гайкой отклоняется на величину погрешности установки люнета. Сечение корпуса и гайки выполнено прямоугольным (квадратным), однако внутреннее сечение корпуса больше габарит ного поперечного сечения гайки на величину,позволяющую компенсировать погрешности изготовления и сборки. Гайка получается как бы плавающей в корпусе, но без перемещения вдоль оси винта. При горизонтальном пе рекосе...
