F16B — Устройства и детали для закрепления или соединения конструктивных элементов или деталей машин, например гвозди, болты, пружинные кольца, скобы, зажимы или клинья; соединения или виды соединений

Номер патента: 1375871

Опубликовано: 23.02.1988

Авторы: Буряк, Попов

МПК: F16B 3/00

Метки: плоских, соединение, шпоночное

...происходит смещениеполушпонок в горизонтальном направлении (на величину С + С,) и тем самымликвидируется зазор между вертикальными стенками шпоночного паза (фиг.3) .Деталь А под действием внешней силы Я стремится перемещаться по плоскости П Относительно детали Б Этому 55перемещению препятствуют силы трения(Р и Р, ), возникающие в плоскостяхО и с 1, а также сила нормального давления нижней полушпонки И (фиг,4),Силу Я представим в виде двух составляющих, из которых сила К уравно"вешивается силами, приложенными кверхней полушпонке, вторая сила (Я-К)уравновешивается силой трения в плоскости 8 .Рассматривая в условиях предлагаемой конструкции значение силы Р, необходимое для удержания верхней детали А от горизонтального смещенияпод...

Номер патента: 1375872

Опубликовано: 23.02.1988

Авторы: Антонов, Диманис, Цыганов, Шведов

МПК: F16B 13/06

Метки: доступом, односторонним, соединения

...и подготавливают склеиваемые поверхности. Вращением штурвала 4 переводят гайки 8 и 9 в крайнее верхнее положение до контакта гайки 8 с упором 10 При этом разжимная гайка 8 выходит из конусной расточки втулки, освобождая лепестки, а гайка 9 вступает во взаимодействие с конической проточкой втулки, сдвигая лепестки к центру.На втулку 6 одевают базовую деталь 14 и устанавливают ее на штурвале;45Затем вращают штурвал в обратную сторону. При этом гайка 9 сходит с конической проточки втулки, освобождая лепестки, а раэжимная гайка 8 входит в конусную расточку втулки и50 вступаетво взаимодействие с лепестками, раздвигая их от центра втулки и прижимая присоединяемые детали к внутренней поверхности базовой дет али.55После отверждения клея...

Номер патента: 1375873

Опубликовано: 23.02.1988

Автор: Махнев

МПК: F16B 37/00, F16B 39/02

Метки: гайка

...комитета СССР по делам изобретений и открытий 13035, Москва, Ж, Раушская наб., д. 4/5аказ 76 роизводственно-полиграфическое предприятие, г од, ул. Проектна Изобретение относится к общему машиностроению, может быть использовано в резьбоцьи соединениях механизмов и машин, преимущественно при переменных нагрузках и является усовершенствованием гайки по основному авт.св. В 619699.Цель изобретения - повышение надежности стопорения, 10На фиг. 1 изображена гайка; на фиг. 2 - разрез А-А на фиг. 1.Гайка содержит резьбовой корпус 1 и жестко соединенную с ним по периметру упругую реэьбовую часть 2, вы полненную с кольцевым выступом 3 по периметру ее торца. Неопорный торец4 гайки выполнен коническим с уклономои., равным 1-3 , в направлении к...

Номер патента: 1375877

Опубликовано: 23.02.1988

Авторы: Архипов, Качан, Мишнев

МПК: F16B 21/02, F16D 1/06

Метки: разъемное, соединение

...концом 8, размещенной в совмещенных кольцевых канавках 2 и 5, причем отогнутый конец 8 установлен в радиальном отверстии 3 (продольном пазу) охватываемой детали 1.Соединение осуществляют следующим 30 образом.Бинтовую пружину 7 устанавливают на наружную поверхность охватывающей детали 4 таким образом, чтобы отогнутый конец 8 винтовой пружины 7 во-. шел в тангенциальный сквозной паз б. Затем охватывающую деталь 4 соосно устанавливают на охватываемую деталь 1, причем отогнутый конец 8 винтовой пружины 7 размещают в радиальном от- ,10 верстии 3 (или в продольном пазу) охватываемой детали 1. При свинчивании охватываемой и охватывающей деталей 1 и 4 часть витков винтовой пружины 7 размещают в канале, образо ванном кольцевыми канавками 2 и 5...

Номер патента: 1377473

Опубликовано: 28.02.1988

Авторы: Борщевский, Семенов, Сысун, Филимонов

МПК: F16B 2/00

Метки: замок, прижимом, регулируемым

...виде скобы, установленный на болт 1 между гайкой-барашком и неподвижным кронштейном 3 с зацеплением на противоположных концах и возможностью аксиального (вдоль оси болта) перемещения, Средства для зацепления кронштейна 9 выполнены в виде двух соосных отверстий 11 и 12, через которые проходит вышеуказанный болт 1 с головкой и подголовком 13 квадратного сечения. При этом отверстие 11 кронштейна 9 имеет квадратную Форму и со.- прягается с подголовком 13 квадрат" ного сечения, повторяющим Форму указанного отверстия (фиг. 2), совместно ограничивающие поворот кронштейна 9 при аксиальном перемещении его в50 пределах свободного хода ползуна 10, Отверстие 12, изготовленное вблизи ползуна 10 на противоположном конце кронштейна 9, имеет круглую...

Номер патента: 1377474

Опубликовано: 28.02.1988

Авторы: Макаров, Макарова

МПК: F16B 21/18

Метки: крепежное

...вразличных отраслях промышленности.Цель изобретения - повышение на 5дежности за счет создания дополнительного осевого усилия, действующе"го на соединяемые детали,На фиг,1 изображено крепежное устройство, общий вид; на фиг.2 - вид 1 ОА на фиг.1.Крепежное устройство содержитстержень 1 с головкой 2 на одном конце и кольцевой проточкой 3 на другом,образующей буртик 4, основной 5 и дополнительный 6 подковообразные кли- .нья. На торце основного клина 5 соосно его зеву выполнена кольцевая выемка 7 для буртика 4. Головка 2 стержня 1 взаимодействует с плоскостью 20одной из соединяемых деталей 8. Дополнительный клин 6 взаимодействуетс плоскостью другой соединяемой детали 9, Для предотвращения перемещенияклиньев 5 и 6 один относительно другого...

Номер патента: 1377475

Опубликовано: 28.02.1988

Автор: Чебаков

МПК: F16B 23/00

Метки: винт, ним, отвертка, работы

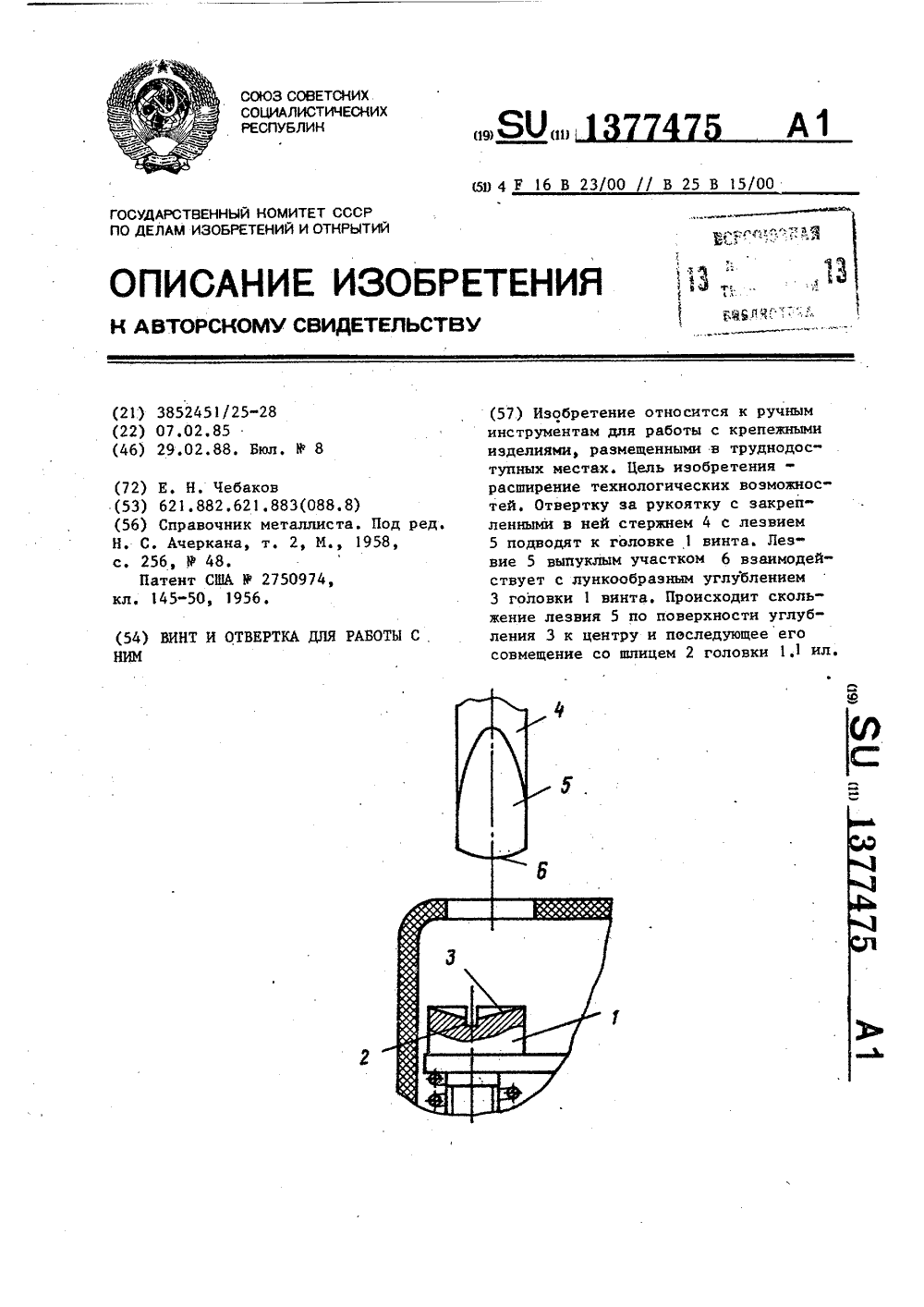

...для работы с ними, и может быть использовано при сборке изделий посредством винтовых соединений.Цель изобретения - расширение технологических воэможностей за счет работы в труднодоступных местах.На чертеже изображены винт и отвертка при сборке соединения.Винт содержит головку 1 со шлицевой прорезью 2. В головке 1 выполнено лункообраэное углубление 3 с глубиной, меньшей глубины шлица 2.Отвертка для работы с винтом содержит рукоятку (не показана) с закрепленными в ней стержнем 4 с лезви" ем 5. Лезвие 5 имеет выпуклый участок 6, ширина которого меньше ширины головки 1 винта.Винт с отверткой работают следую" щим образом.Берут отвертку за рукоятку и подводят лезвие 5 к головке 1 винта. Лезвие 5 выпуклым участком 6 взаимодействует с...

Номер патента: 1379506

Опубликовано: 07.03.1988

Авторы: Гиммельфарб, Жебелев

МПК: F16B 13/00

Метки: анкерное, крепежное

...каждая из которых имеет сицусопдаьный профиль, 30 при этом полосы одним концом связаны перемычками 4, имеющимн н средней частц изгиб 5 и образующими н сборе многоугольник 6, длина 1, стороны которого це превышает длину хорды 7 окружности 8, описанной вокруг головки 2, Другие коцць полос 3 установлецы с возможностью охвата граней головки 2, ширина полос 3 не превышает длинь С стороны многоугольника, опи О санного вокруг стержня болта 1. Устройстно снабжено кольцами 9, охватывающими нпаднцы полос сицусоидального профиля,В цесушей конструкции образуют от нерстие 10 (любым иэнестным способом), диаметр окружности которого ранец диаметру окружности 8, описанной вокруг мцогограццика головки 2. В отверстие устанавливают крепежное устройство в...

Номер патента: 1379507

Опубликовано: 07.03.1988

Авторы: Гольштейн, Пресман, Шокуров

МПК: F16B 21/00

Метки: разъемное, соединение

...углами больше или равныбо 50 ми 45 , но менее 90 и расположенных симметрично по обе стороны меньших осей 8 и 9 овалов.Если расстояние от продольной оси 10 цилиндрического элемента 2 до вцутреццих овальных поверхностей упругого патрубкаравно сопряженному радиусу .", указанного цилицдрическогс элемента 2 ц дугах, определяемых центральными углами, Ы = 45 по обестороны меньшей оси 8 овала 3 и45 по обе стороны меньшей оси 9овала 4, то в этом случае смежныеточки а и д, ограничивакнцие контактпатрубка 1 с цилиндрическим элементом 2 в овале 3, находятся на однойлинии, параллельной продольной оси10, с точками д, ограничивающимиконтакт патрубка 1 с цилиндрическимэлементом 2 в овале 4.В этом случае вероятность проходатекучей среды между...

Номер патента: 1379508

Опубликовано: 07.03.1988

Авторы: Аналбаев, Нехай, Шишканов

МПК: F16B 21/18

Метки: фиксации

...с упорнымкольцом 7, установленным в проточкукорпуса 1, На другом конце стержня4 выполцецы два или больше кольцевых 30уступов Я, образованных за счет вьг.полнения ца стержне кольцевых канавок 9. Стержень 4 с гайкой 5 подпружнцец относительно корпуса 1 при помогцн блока тарельчатых пружин 10,Тарельчатьге пружины 10 по сравнениюс любыми другими позволяют получитьнаибольшее рабочее усилие при одинаковггх с ними осевых и радиальных разк пакету 11. Стержень 4 от проворота предотвращается радиальным выступом корпуса (штифтом 2), взаимодействующим с пазом 15 стержня 4, Пакет 11 сжимается между опорой 3 и нижним торцом корпуса 1, при этом обжимается пружина 10. Гайковерт настраивается на момент, который определяется усилием сжатия...

Номер патента: 1381277

Опубликовано: 15.03.1988

Автор: Рапов

МПК: F16B 2/04

Метки: водопотребителя, водопроводящей, гидранту, закрытой, подключения, сети

...направляющей конической воронки 9 гидроцилиндр 1 управления перемещает шток давлением из напорного трубопровода через окна 14 поступает в корпус сое. динительной головки, действует на упругие мембраны, которые выгибаются в сторону окон, отжимая пружины, и защелки 7 стопорят корпус соединительной головки в корпусе гидранта,з.п. ф лы 1 ил 3, а вместе с ним под действиеи собственного веса перемещается на гидрант и корпус соединительной головки, который находит на манжетное уплотнение 11 и своей конусной частью становится на упорные планки. При дальнейшем перемещении штока 3 его бурт 4 прекращает контакт с корпусом соединительной головки и своим концом, нажимая на цилИндрическую зад-вижку 15 и сжимая пружину 16, открывает водоприемные...

Номер патента: 1383016

Опубликовано: 23.03.1988

Авторы: Кадушкин, Красильников, Олейник

МПК: F16B 4/00

Метки: демпфирующее, прессовое, соединение

...после ее напрессовки на вал (фиг. 2). Распрессовка соединения осуществляется также посредством трубы 8 и разъемного хомута 10, жестко связанного в осевом направлении с поверхностью втулки.Сопрягаемые посадочные поверхности вала и втулки образованы двумя или несколькими вогнутыми встречно направленными коническими поверхностями с прямолинейными или криволинейными образующими п, ао и т и то соответственно, которые плавно переходят одна в другую по галтели радиусом г, равным меньшему диаметру д цилиндрической поверхности вала в зоне соединения.Поверхности сопряжения втулки и вала до напрессовки имеют различную конусность, за счет чего создается плавно-переменный натяг б по всей длине соединения с нулевым значением в граничных сечениях и...

Номер патента: 1383017

Опубликовано: 23.03.1988

Автор: Разгуляев

МПК: B23P 6/00, F16B 4/00

Метки: втулки, корпусе, крепления

...г. Ужгород, ул. Проектная, 4 Изобретение относится к машиностроению и может быть использовано, в частности, для крепления металлических подшипников скольжения.Цель изобретения - повышение надежности крепления втулки при низких температурах,Согласно способу втулку устанавливают с зазором в отверстие корпуса и заливают зазор веществом, причем вещество выбирают из соотношения где а. и а- - коэффициенты термическогорасширения соответственно материала вещества и втулки, а высоту микронеровностей внутренней поверхности корпуса выбирают из соотноше- ния где Л - высота микронеровностей внутренней поверхности корпуса,Л. - величина термического уменьшения слоя заливаемого материалав температурном диапазоне эксплуатации втулки и корпуса.Пример. В...

Номер патента: 1383018

Опубликовано: 23.03.1988

Авторы: Димов, Перминов, Семакин

МПК: F16B 11/00

Метки: клеевого, концентрично, расположенных, соединения

...до температуры 120 С, обеспечивающей увеличение диаметра отверстия на 0,1 мм, равное величине усадки клеевой композиции, и собирается с поршго материала производят периодический подогрев охватывающей детали.Сборку с изменением размера охватываемой детали (например, посадка втулки в корпусное отверстие) производят аналогично, только вместо нагрева - охлаждение, а вместо периодического подогрева - периодическое охлаждение.Пример, Производят восстановление изношенной части головки поршня автомобиля аппо канавкам под компрессионные кольца) приклеиванием на заранее подготовленную в месте износа поверхность цилиндрической насадки (в обоих случаях материал АЛ-ЗО), Поршень работает при максимальной температуре 220 С при знакопеременных...

Номер патента: 1383019

Опубликовано: 23.03.1988

Автор: Боровой

МПК: F16B 39/10

Метки: болта, гайки, головки, многогранной, основания, относительно, стопорения

...3, возможности переворота шайбы 1 в плоскости, перпендикулярной плоскости основания 6, и определяется по формуле где и - число граней головки болта (гайки);2 - коэффициент, учитывающий возможность переворота стопор ной шайбы.Возможность переворота шайбы 1 при креплении ее к основанию б позволяет уменьшить угол а в два раза. Например, при стопорении четырехгранной головки болта 3 (фиг. 1) в исходном положении, когда ось 8 центров радиусов, образующих пазы 4 и 5, совпадает с горизонтальной осью центров винтов 7 и, например, перпендикулярна грани 9, стопорная шайба 1 занимает одно из крайних положений с возможностью последук)щего поворота головки 3 с шайбой 1 по часовой стрелке. Положение головки болта 3 относительногоризонтальной оси...

Номер патента: 1383020

Опубликовано: 23.03.1988

Автор: Паршенцев

МПК: F16B 41/00

Метки: групповое, разборки, резьбовое, сборки, соединение

...крепежного элемента, при этом объем полости между расточкой гайки и стержнем резьбового элемента больше объема, занимаемого шариками.Групповое резьбовое соединение, кроме колпачковых гаек, навинченных на резьбовые стержневые элементы, содержит еще по крайней мере колпачковую гайку, которая является бутафорной и жестко скреплена с соединяемой деталью. По внешнему виду все колпачковые гайки одинаковые и бутафорная и гайка с шариками внутри. Соединение собирают следующим образом.Соединение переворачивают на 180, В гайку засыпают шарики и надевают ее на резьбовой элемент. Затем плотно завинчивают гайку. Для лучшего уплотнения и заклинивания шариков по гайке можно слегка постучать. При отвинчивании гайки шарики заклинивают резьбовое...

Номер патента: 1384316

Опубликовано: 30.03.1988

Автор: Царенко

МПК: A47B 7/00, F16B 12/44

Метки: стол

...1, царгу 2 и ножки 3, Продольные 4 и поперечные 5 планки царги 2 соединены с ножками 3 посредством уголковых элементов 6. Каждый элемент 6 выполнен в виде пластины, имеющей гнездо 7, охватывающее угол ножки 3 с внутренней стороны стола, Плоскость 8 основной части пластины параллельна столешнице. Пластина рассечена на одном из угловых участков диагональным назрезом 9 и двумя взаимно перпендикулярными надрезами 10 на две центральные косынки 11 и два периферийных участка 12. Косынки 11 и участки 12 образуют отогнутые в противоположных направлениях части пластины.Косынки 11 подсоединяются к ножке 3, а участки 12 - к продольной и поперечной планкам царги, Закрепление осуществляют шурупами, которые проходят через отверстия 13 в уголковом...

Номер патента: 1384847

Опубликовано: 30.03.1988

Авторы: Бержигалов, Леменков

МПК: F16B 21/08

Метки: соединения

...выставляют.ся соосно со стержнем 3. При осевомдавлении на один из торцов стержняучастки кольца 4 переменного радиуса, выходящие за цилиндрическую поверхность стержня, своими заходнымифасками 5 взаимодействуют с торцомдетали 1 и утапливаются за пределыцилиндрической поверхности стержня,перемещаясь в плоскости, перпендикулярной оси стержня, после чего стержень совершает осевое перемещение вдеталях 1 и 2. Как только выстпаю -щие участки кольца 4, расположенныена противоположном конце стержня, упрутся в торец детали 1, утопленныйупругий элемент, выйдя за пределы соединяемых деталей, займет свое первоначальное положение относительностержня, фиксируя его тем самым восевом направлении в деталях 1 и 2,Для демонтажа стержня 3...

Номер патента: 1386765

Опубликовано: 07.04.1988

Автор: Юнусов

МПК: F16B 13/06

Метки: анкер, распорный

...Центральный к)пиковый элемент имеет продольный Т-образный паз 6 под головки резьбовйх крепежных элементов. Боковые кли нЬвые элементы выполнены с поперечнми канавками 7 на концах под стяжне упругие разрезные кольца 8. На рзьбовых крепежных элементах навинчны гайки 9,Монтаж распорного анкерф производится в следующем порядке.В продольный паз 10 базовой конс)рукции 11 все клиновые элементы размещают с опорой широкой стороной 1 центрального клинового элемента нЭ дно 13 паза.Резьбовые крепежные элементы без гаек установлены в пазу центрально- гО клинового элемента произвольно.Ударами по боковым клиновым элементам производят предварительное расклинивание анкера. Присоединяемуюормула изобр н и 25 1, Распорный анкер, содержащийрезьбовой...

Номер патента: 1388176

Опубликовано: 15.04.1988

Авторы: Большаков, Василевский, Воронов, Гребеников, Новожилов, Стебенев, Тимченко, Шаманов

МПК: B21J 15/02, F16B 5/02

Метки: соединения

...разработанного способа проведено на однооснонагружаемых 30образцах-моделях соединений обшивкис полками нервюр крыла самолета. Ширина образцов В = 50 мм; материал -Д 16 АТл. Соединение выполнено болтами ОСТ 1,11856-76.Болты запрессовывались с радиальным натягом, равным Ь= 0; 0,5; 1,0;1,5 й (й- диаметр стержня болта),при наличии предварительной статической нагрузки растяжения на образец, равной Р , = 0; 3,0; 4,5;6,0 кН, а также запрессовывали послеснятия предварительной статическойнагрузки, Образцы испытывали при циклических нагрузках с макс/Рмин 45= 2,5/0,5 кН, что соответствуетмакс/Смин = 125/25 кг/МПа,Результаты испытаний показывают,что с увеличением усилия статического растяжения при постановке болтовс радиальным...

Номер патента: 1388592

Опубликовано: 15.04.1988

Авторы: Исаев, Шамазов

МПК: F16B 1/00, F16D 1/06

Метки: безрезьбовое, соединение

...поворачивается на уголв направлении,30противоположном направлению рабочеговращения до эапирания соединения.Крутящий момент на ступицу передается коническим поводком - эксцентРикОм, кОтОРый Одновременно стремится плотнее соединить центрирующуюступень соединения за счет увеличенной конусности по отношению к конусности центрирующей ступени, р ) Ы(фиг. 4,5).40Положительный эффект соединениядостигается сочетанием конусностиобеих ступеней и их эксцентриситетом.Должно соблюдаться соотношение:Ре (д с О, где й - наибольший диа 45метр поводковой ступени охватываемойдетали, 1) - наименьший диаметр конического поводкового участка охватывающей детали, е - эксцентриситет(фиг, 2-3),Разъединение ступицы с валом производится поворотом ступицы с...

Номер патента: 1388593

Опубликовано: 15.04.1988

Авторы: Иваненко, Ляшенко, Симановский

МПК: F16B 17/00, F16B 2/18

Метки: соединение

...10 гайки 6.Боковые стенки ступеней 23 и 24попарно параллельны и наклонены одна к другой под углом Ы , равнымуглу, наклона большой оси овала отверстия втулки к нормали к диаметральным лыскам втулки, Ширина продольного паза базовой детали на ступени 24 меньше, чем диаметр фланца10 гайки 6,Сборка соединения производится вследующей последовательности.На шпильку 3 наворачивают гайку 6таким образом, чтобы конец шпилькивышел за габарит гайки, В торцешпильки устанавливают упругую цангу8, которую фиксируют штифтом 9. Гайку 6 перемещают по шпильке до взаимодействия конической поверхности13 гайки 6 с упругой цангой 8, Приэтом цанга обеспечивает угловую фик.сацию гайки 6 относительно шпильки,Затем на шпильку надевают втулку16 и вставляют до...

Номер патента: 1388594

Опубликовано: 15.04.1988

Авторы: Мироненко, Михайличенко, Семенков

МПК: F16B 3/00, F16H 55/30

Метки: валом, двухрядной, звездочки, соединение

...зубчатые венцы1 ограничены стонорными кольцами 7.Шпонка 2 имеет три выпуклые цилиндрические поверхности 8, расположенные симметрично относительноплоскости 9, равноудаленной от плоскостей симметрии 10 зубчатых венцов1. Образующие цилиндрических рабочихповерхностей 8, показанные стрелкамиС на фиг, 5, шпонки 2 выполнены дугами окружности,Звездочка работает следующим образом.При приложении усилий к зубчатымвенцам 1 нагрузка передается черезвыпуклые цилиндрические рабочие поверхности 8 плоской шпонке 2, заклю- "5ченной в полости, образованной прямоугольными пазами 3 и 4.На фиг. 2 показаны стрелками Ксилы, действующие на шпонку 2 со стороны зубчатых венцов 1, а стрелкой 50Е - сила, действующая на шпонку 2 состороны вала 5. На фиг, 3 стрелкойМ...

Номер патента: 1388595

Опубликовано: 15.04.1988

Авторы: Морозова, Попов

МПК: F16B 19/02, F16B 5/02

Метки: соединение

...на фиг. 1.Соединение деталей 1 и 2 содержит 15резьбовой элемент 3, размещенныйв сквозных соосных отверстиях 4 деталей, и навинченную на него гайку 5,В глухих отверстиях 6, выполненныхна стыкуемых поверхностях деталей, 20установлено центрирующее устройство,содержащее втулку 7 с прорезью 8 иразмещенный в ней раэжимной элементв виде двух усеченных конусов 9и упругой прокладки 10, связанных 25между собой штифтом 11. Между торцами центрирующего устройства и дномглухих отверстий размещены упругиеэлементы 12, Усеченные конусы обращены друг к другу меньшими основаниями. Птифт 11 имеет с двух сторонсферические головки,Центрирующее устройство выполненно как единая сбо очная единица,собираемая не в процессе соединениядеталей, а независима от него....

Номер патента: 1388596

Опубликовано: 15.04.1988

Автор: Семенов

МПК: F16B 37/10

Метки: гайка, разъемная

...изобретения Составитель С.НикулинаТехред И,Попович Корректор В .Гирняк Редактор М,Келемеш Заказ 1562/36 Тираж 757 11 одписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к машиностроению и может быть использованов конструкциях, в которых необходимускоренный монтаж - демонтаж резь 5бового соединения.Цель изобретения - повышение надежности и удобства эксплуатациирезьбового соединения,На чертеже изображена предлагаемая гайка, общий вид.Разъемная гайка состоит из корпуса 1, размещенных в нем двух полугаек 2,3 и клина 4. Полугайки 2,3сферической наружной поверхностью...

Номер патента: 1388597

Опубликовано: 15.04.1988

Автор: Кузовников

МПК: F16B 39/34

Метки: резьбовое, соединение

...С,11 икуяинаТехред М.Ходанич Редактор М.Келемеш Корректор В.Гирняк Заказ 1562/36 Тираж 757 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к машиностроению и предназначено для стопорения резьбовых стержней в глухихреэьбовых отверстиях,5Целью изобретения является повышение удобства эксплуатации путемсокращения времени стопорения.На чертеже изображено предложенное резьбовое соединение, 1 ОУзел соецинения состоит из корпуса1, реэьбового стержня 2, в торцовойчасти которого выполнено глухое отверстие 3, в котором размещена пружина 4. В корпусе 1 выполнено реэьбовое...

Номер патента: 1389692

Опубликовано: 15.04.1988

Автор: Дэвид

МПК: F16B 35/04, F16B 5/02

Метки: соединение, фланцевое

...с резьбовой нарезкой до упора в торец 26 большей ступени стержня.Между гайкой 20 и изолирующими элементами 21 размещена шайба 27. Изолирующие элементы выполнены из волокнистого материала, способного предотвращать нежелательные электролитические воздействия и противо- . стоять имКоличество силовых болтов во фланцевом соединении может быть различным, но располагать их по окружности желательно равномерно.Затягивание гайки 20 приводит к обычному уплотнению фланцев.При необходимости разделения фланцев,. например для замены размещенной между ними прокладки или экрана, ослабляют обычные крепежные элементы (соединения болт-гайка), затем ключом вращают стержень, при этом упорный элемент упирается в перпендикулярную оси стержня поверхность 28...

Номер патента: 1390447

Опубликовано: 23.04.1988

Автор: Юлин

МПК: F16B 19/10, F16B 5/04

Метки: неразъемное, соединение

...с целью разнальцовки ееокончания и предотвращения деформации заклепки н средней ее части.Назначение бандажа 2 состоит также35и н том, чтобы уменьшить срезающиеусилия, возникающие н соединениидеталей при неблагоприятных динами"ческих нагрузках, Бандам 2 выполнениэ проточного твердого материала, на Опример нысокоуглеродистой стали, а.заклепка в . из эластичного, способного к деформации, например меди, илииэ прочного материала с разрезами уголовок заклепки 4.45Когда нижняя часть заклепки 1закреплена, на нее одевается другаядеталь, в которой также есть глухоегнездо, аналогичное гнезду первой детали. К деталям прикладывается усилие и заклепка разнальцовывается,50создается неразьемное соединение,Выполняя отверстия в соединяемыхдеталях,...

Номер патента: 1390448

Опубликовано: 23.04.1988

Авторы: Барсков, Виноградов

МПК: F16B 19/02

Метки: двух, крепления

...ступенчатом отверстии 7(8) вала 1. Глубина ступени отверстия 7 равна длине участка 4 штифта, а глубина ступени отверстия 8 равна суммарной 20 длине цилиндрического участка 3 и заплечика 5. В штифте выполненосквозное резьбовое отверстие 9, в которое ввинчен до упора в дно отверстия 7 вала установочный винт 10 дли ной, большей, чем длина цилиндрического участка 3 штифтаПри сборке штифт утапливают в отверстии 7 заподлицо с поверхностью, 30 надевают на вал оболочку 2 и совмеща-. ют отверстия 6 и 7. В отверстие 9 штифта ввинчивается стопорный винт 10 до упора в дно отверстия 7 вала. При дальнейшем вращении винта 10 штифт своим цилиндрическим участком 3 входит в отверстие 6 оболочки 2.При разборке стопорный винт 10 вывинчивают, а штифт...

Номер патента: 1390449

Опубликовано: 23.04.1988

Авторы: Кравченко, Пушкарь, Ромащенко

МПК: F16B 21/18

Метки: соединение, стопорное

...включающем стопорный элемент8-образной формы с диаметром описанной окружности, соответствующим диаметру кольцевой канавки на охватывающей детали, выполненный из упругогоматериала со скругленными вершинами,скругленные вершины выполнены по дугам окружности, сопрягаемым с канавками охватывающей детали на длине,55определяемой из соотношения%иЬ - ,(20 - 1 ),где Ь - длина участка контакта канавки охватывающей детали. стопорного элемента;О - диаметр отверстия охватывающей детали;Р, - диаметр кольцевой канавки вохватывающей детали (диаметрстопора),а концы стопорного элемента изогнутыв противоположных направлениях.Параметр Ь выбирается исходя иэусловия размещения (заведения) стопорного элемента в канавку охватывающей детали, а для...
