F16B — Устройства и детали для закрепления или соединения конструктивных элементов или деталей машин, например гвозди, болты, пружинные кольца, скобы, зажимы или клинья; соединения или виды соединений

Номер патента: 1326198

Опубликовано: 23.07.1987

Автор: Францискус

МПК: F16B 13/06, F16B 5/02

Метки: базовой, детали, крепления, присоединяемой, узел

...с буртами 18,Эксцентрик может быть выполнен заодно целое с фланцами из пластмассы.Наружный установочный фпанец вместо выступа 13 может быть выполнен с эксцентричной проточкой 19, в которой размещена верхняя шайба эксцентрикаа.Сборку узла крепления осуществляют следующим образом.После определения центра отверстия электродрелью просверливают отверстие 1 в базовой детали 2 - крепежной стене йли кирпичной кладке. После этого болт с размещенными на нем распорной 5 и упорной 6 втулками вставляют в упомянутое отверстие, Затем на выступающую из базовой детали часть болта устанавливают внутренний фланец 7 и, в зависимости от толщины с присоединяемой детали 20, соответствующее количество сцепляющихся друг с другом с кинематическим замыканиемшайб...

Номер патента: 1149696

Опубликовано: 23.07.1987

Авторы: Балай, Минич, Староверов

МПК: F16B 31/00

Метки: герметичное, резьбовое, соединение

...с углом конусности с30-130 , Самотвердеющее вещество 5расположено также и в резьбовом зазоре между деталями 1 и 3.Торцевая коническая поверхностьохватываемой резьбовой детали можетиметь выпуклость, а торцевая коническая поверхность охватывающей резьбовой детали - вогнутость (см,фиг.2),что позволяет не увеличивая толщины стенки охватывающей резьбовой детали, располагать в процессе завинчивания в открытой кольцевой полости,образованной торцевой конической поверхностью охватывающей детали ирезьбовой поверхностью охватываемойдетали, большее количество самотвердеющего вещества, необходимого для, герметизации резьбовых соединенийзначительной длины.Выполнение торцевых поверхностейохватываемой и охватывающей детали5 10 15 20 25 30 35 40 45 50 55...

Номер патента: 1326794

Опубликовано: 30.07.1987

Автор: Корниенко

МПК: F16B 15/08

Метки: крепежное

...однако больше диаметра 0 шляпки 4. Расстояние . между кольцами 12 и 13 равно наружному расстоянию между боковыми стенками 6 и 7 корытообразного профиля, благодаря чему обеспечивается неподвижное положение, т. е. фиксирование гвоздя относительно держателя 1. Кроме этого кольца служат также для точной установки гвоздя по центру ствол гвоздезабивного приспособления перед забивкой. Между гвоздями на всю ширину полосы держателя 1 могут быть выполнены места заданного разрыва в виде перфораций 14.Крепежное устройство работает следующим образом.Перед забивкой шаговый механизм подачи гвоздезабивного приспособления (не показан) подает на один шаг крепежное уст.формула изобретения 40 Крепежное устройство по авт. св.1255724, отличающееся тем,...

Номер патента: 1326795

Опубликовано: 30.07.1987

Авторы: Володкин, Петров

МПК: F16B 39/00

Метки: крепления, узел

...узел крепления деталей.Узел крепления содержит две детали 1 и 2, соединенные своими фланцами болтом 3, клиновой подкладкой 4 и гайкой 5. Ф;анен детали 2 имеет скос 6, соответствуюШий клиновой поверхности подклад-, ки 4. В месте наименьшей толщины клиновая подкладка 4 закреплена винтом 7 к периферии фланца детали 2. Клиновая подкладка 4 имеет сквозной продольный паз под болт 3. Для герметизации соединения между фланцами деталей 1 и 2 расположена прокладка 8. Для уменьшения теплообмена соединения с окружающей средой все соединение покрыто теплоизоляцией 9,Устройство работает следующим образом.При сборке узла болт 3 устанавлиьают посредине паза клиновой подкладки 4 и, вращая гайку 5, стягивают фланцы деталей 1 и 2, Затем клиновую...

Номер патента: 1328590

Опубликовано: 07.08.1987

Авторы: Луцейко, Микуленок

МПК: F16B 2/06

Метки: зажим

...рсзьбовой участок которого входит в зацепление с резьбой гайки 4 с конической поверхностью, сопряженной с ответпьми коническими поверхностя ли отогнутых концов 2 разрезного кольца 1. С внутрепней стороны разрезного кольца 1 на ото- )О нутых концах 2 выполнены пазы 5 с" прямолиц йными боковыми поверхнстями, в которых рсположеня головка болта 3. Для увеличения коэффициеи я трения соединяемых деталей 1 не показаны о разрезное колье 1 па внутренней поверхности последС н го выполнена насечка 6. 100 ркя зажима) прОи,Води ся В след 10- нгсм порядке.Разрезнм кольцом 1 охвгтцваот соедиИнемце детали. В профилированнце пазь 30 н; лоских ове)хиосях ОО нтых концоВ 2 разрезного к(лььа 1 вкладывак)т болт 3 та- КИ м Образом, г 11 ООЫ 1 ОлОВ 1(а 00;1 Я 3...

Номер патента: 1328591

Опубликовано: 07.08.1987

Авторы: Михлин, Фролова

МПК: F16B 13/06

Метки: крепежное

...общий вид, в разрезе; на фиг, 2 - то же, в рабочем состоянии; на фиг. 3 - сечение А - А на фиг. 2.Устройство для крепления оборудования к панели содержит разжимную разрезную втулку 1 с наружной накаткой 2 или с зубчиками, или ребрами, фиксирующими втулку в отверстии панели 3, винт 4 и стопорящие элементы, которые выполнены в виде гайки 5 и шарика 6, расположенных в сужающемся на концах втулки отверстии 7. Втулка выполнена с продольными разрезами 8. Накатка и разрезы выполнены по всей находящейся внутри легкого заполнителя 9 поверхности втулки. Панель выполнена из 20 наружной и внутренней обшивок 10 и 11, склеенных с заполнителем 9.В предпочтительном варианте втулка выполнена с фланцем 12, предотвращающим ее утапливание в...

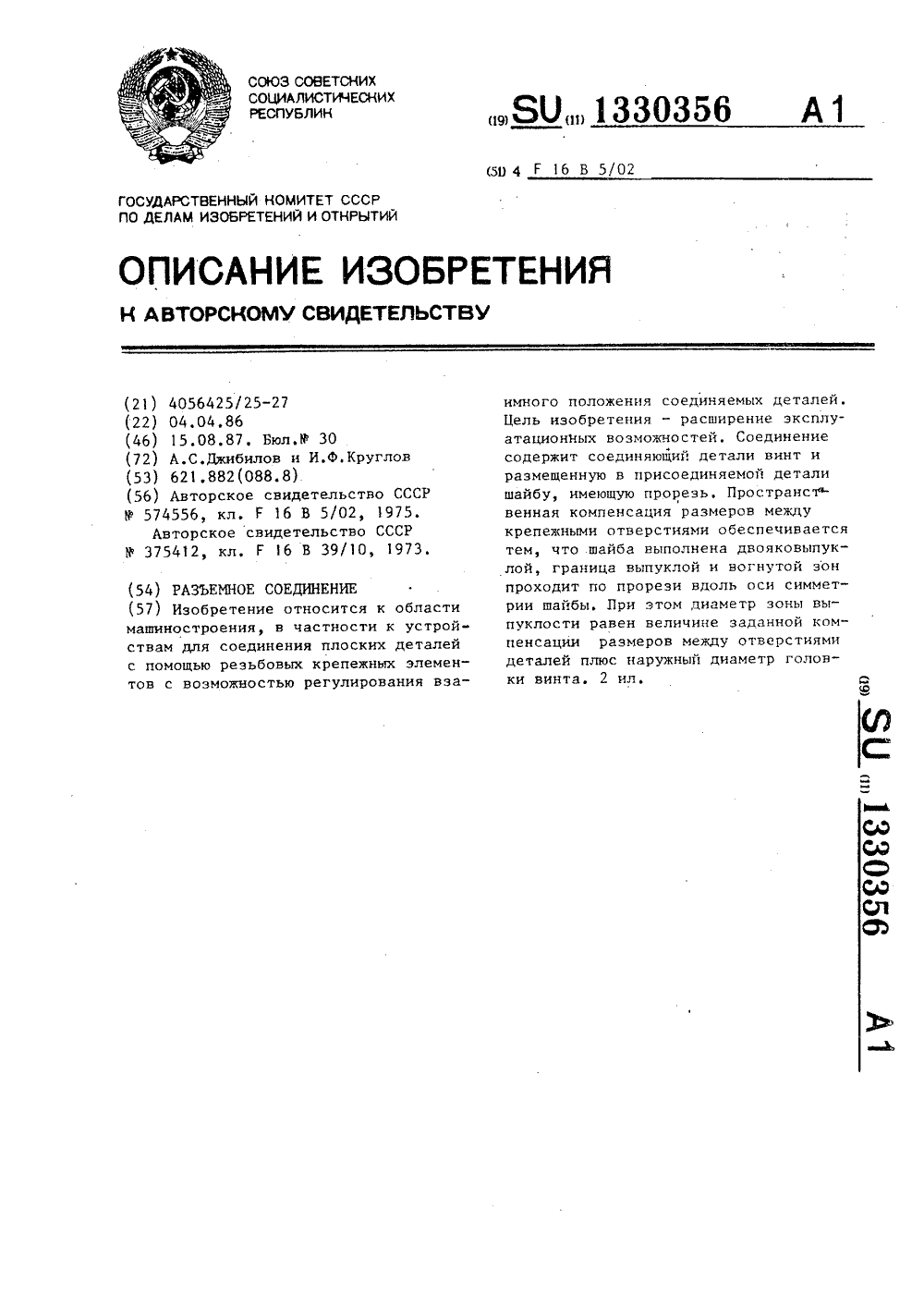

Номер патента: 1330356

Опубликовано: 15.08.1987

Авторы: Джибилов, Круглов

МПК: F16B 5/02

Метки: разъемное, соединение

...соэдаотс 5 небольпие усилия затяжки,.Цель изобретения - расширение эк,плуатационных воэможнсгстей,На фиг,1 схематически изображеноразъемное соединение; на (оиг,2 - БинА на Фиг,1. Разьемное соединение содэржит бо.э 1, установленный в прорези 2 щайбь. 3, размещенной в проточке Втулки 11, запрессованной в присоединяемую Деталь 5, Еайба 3 выполнена дэояконь. - пуклой, При этом диаметр зоны г 5 ьгпуклости равен а + О, а граница пересечения выпуклой и вогнутой зон с ряди. усом сферы В проходит через ось 1 ось симметрии цайбыПри сборке соединения болт 1 вст,. ляют в прорезь 2 цайбы 3 и цця сснмещения с крепежным отверстием пере ещают его вдоль прорези. В спучяе: есовпацЕния болта с отверсгием базсне детали 6 к нему прикладьвэагот усилие и...

Номер патента: 1330357

Опубликовано: 15.08.1987

Авторы: Маркушина, Усманов

МПК: F16B 39/06

Метки: резьбового, соединения, стопорения

...ТО )ця : Пд 3 сс)МИ., стопорный элемент 6 имеющий в сечении пеэпеедикулярнои Оси резьбОВОГО Вала, Т - Образньй профигь и ПОпка-. стенные усики 7,. Выполненнь)е ня ножке Т-образного профиля стсп-орнаго элемета и разделенные прорезями па две пары.СтогО)ение круГ)10 И гяп 1 по)из:-Одится следую)ц)м Образам,Псс:ле зат)тжке везь)ба 14 агс. соединения и совмРщения п)адальна О псзс. 2на резьбовом вале 1 с оцним из радиСяльньех торцовых пазов ч гд 1 киБобраэс)11 двнийся паз Т-с)бра 11)ого се:е"НИЯ ВС ) ДРЛЯЕТСЯ, ТОП)Э)НЫ)1 .;П ЕОпт11 нрокся ЧяСТЬ СТОПОрн 1 ГО СП РМЕПТЯрязмещяется В пдэу 2 выпсз)венном н 3,резьбовои Валу 1, а нскд ъев)егоТ-обрязньй профиль стопорнс,го элемента 6 размещается в более ,.:.Коь) эддиальном пазу с гайки 3 По 1 с...

Номер патента: 1330358

Опубликовано: 15.08.1987

Авторы: Антюхов, Белозерцев, Новак, Окалелов, Тищенко, Шкляр

МПК: F16B 39/24

Метки: резьбового, соединения, стопорения

...детали, а другой конец - в одном из вырезов гайки.Устройство работает следующим образом.При монтаже устройства одевают на 30 болт 1 пружинную шайбу 3 так, чтобы ее радиальные зубцы были обращены в сторону присоединяемой детали, затем одевают на шайбу стопорное кольцо 4, вставляют болт в отверстие детали, размещая в ее вырезе отогнутый конец шайбы, после чего навинчивают и затягивают гайку 5 (фиг.2). При этом гайка 5 проскальзывает по гладкой . поверхности шайбы до тех пор, пока . 40 при максимальном усилии затяжки другой отогнутый конец шайбы не войдет полностью в зацеЬлеще с одним из вырезов гайки.45Выполненные на шайбе зубцы предотвращают ее проворачивание относительно выреза в присоединяемой детали во время затяжки гайки....

Номер патента: 1330395

Опубликовано: 15.08.1987

Автор: Жуковский

МПК: F16B 13/00, F16M 7/00

Метки: болта, крепления, узел, фундаментного

...ЙР Й, в связис чем и необходимо выполнение условия д ,/Ь ( 2,5. При 1 сс 1 Р /с 1. с 1,25уменьшецие величины коэффициента интенсивности напряжений незначительно(ке более 10-157), в связи с чем 4 Овведено ограничение дР Й, 1,25.Толщину пластинчатого распорногоэлемента принимают минимальной, исходя из условия обеспечения ее прочности и жесткости при бетонировании. По 45существу в узле крепления предусмот-,рено создание "организованной" трещины, которая провоцирует начало разрушения в ее вершине. Вследствие концентрации выдерживающего усилия только в зоне головки болта уровень напряжений в вершине трещины снижается,разрушение бетона происходит прибольших значениях выдерживающего усилия, что свидетельствует о повышениинесущей...

Номер патента: 1333901

Опубликовано: 30.08.1987

Автор: Бутрий

МПК: F16B 21/12

Метки: детали, осевого, оси, охватывающей, смещения, узел, фиксации

...глубиной не менее диаметра поперечного сечения проволочного элемента для размещения в ней концевых участков последнего, а проволочный элемент выполнен упругим.1 1 13339Изобретение относится к общему машиностроению, а именно к стопорнымустройствам, и может быть использовано для предотвращения осевого смещения осей, валиков, пальцев и т.д.5Цель изобретения - улучшение условий монтажа и демонтажа соединенияза счет исключения необходимости удаления проволочного элемента из диаметрального отверстия оси.На фиг. 1 изображен предлагаемыйузел, продольный разрез; на фиг. 2 -разрез А-А на фиг. 1; на фиг. 3 - положение проволочного элемента в момент монтажа или демонтажа соединения.Узел содержит ось 1 с двумя пересекающимися поперечными...

Номер патента: 1333902

Опубликовано: 30.08.1987

Авторы: Беспечный, Морозкин

МПК: F16B 35/04

Метки: крепежное

...в собранном виде; на фиг,2 диняемого оборудования 9. то же, до монтажа в фундамент; на Предлагаемое крепежное устройство Фиг. 3 - то же, вид сверху. обладает большой устойчивостью от опКрепежное устройство содержит кре- рокидывания, не выступает иэ паза пежный элемент 1, планку 2 и два фундамента, не препятствует продвирезьбовых штыря 3. Крепежный элемент жению оборудования по фундаменту. выполнен в виде стержня с Т-образнойголовкой 4 и квадратным подголовком 15 ф о р м у л а и з о б р е т е н и я 5 на одном конце и резьбовым гнездом6 на другом конце. Крепежный элемент закреплен на планке в середине ее с возможностью вращения вокруг своей оси. Резьбовые штыри выполнены со шлицами 7 и завинчены в резьбовые отверстия на концах...

Номер патента: 1339318

Опубликовано: 23.09.1987

Авторы: Грожан, Ерухимович, Жильцова, Перегудов

МПК: F16B 11/00

Метки: клеевого, повышенными, прочностными, соединения, характеристиками

...повысить прочность готового клеевого соединения еще на 10 40 оПример, Проводят обработку ударными нагрузками серии образцов, склеенных при 20 ПределпрочносКоличество Предел прочности при ПроцентувеличеМаркаклея ударов,мпн шт. ти при ния прочности сдвиге после сдвиге,МПа упрочнения,11 ПаУП45,6 1,68 46,6 2,0 3,0 60,4 32,0 61,0 4,2 33,7 1,68 11,0 0 ВК11,0 13,0 18,0 2,5 38,1 3,0 15,2 ристиками, включающий оптимизация технологических параметров склеивания, отличающийся тем, что, с целью упрочнения клеевого соединения клеевой шов после затверде 45 вания подвергается воздействию высокочастотных ударных нагрузок,2, Способ по и, 1, отличающийся тем,что воздействие ударных нагрузок производится усилием, обеспечивающим удельноедавление на...

Номер патента: 1339319

Опубликовано: 23.09.1987

Автор: Юнусов

МПК: F16B 13/04

Метки: анкер, распорный

...режущими.Втулка вблизи торца 9 имеет внутренний резьбовой поясок 10, на самом торце выполнены пазы 1 под монтажный инструмент.Втулка закреплена на стержне с возможностью ее вращения вокруг оси стержня, например, с помощью выдавки 12, размещенной в кольцевой канавке 6.Монтаж распорного а нкера осуществляется следующим образом. 25Анкер в собранном виде устанавливается в гнездо 13 фундамента 14 с опорой торцом стержня в дном 15 гнезда. На резь- бовой участок стержня одевается монтажный инструмент 16, имеющий торцовые выступы 17, входящие в пазы 11 втулки и 30 торцовую расточку 18, обхватывающую край втулки. Монтажный инструмент зажимается в патрон 19 ударно-вращательной машины.Патрон передает на втулку и на стержень осевые импульсные...

Номер патента: 1339320

Опубликовано: 23.09.1987

Автор: Асеев

МПК: F16B 21/00

Метки: быстроразъемное, соединение

...в окружном направлении пружиной 11. Кольцо 10 выполнено с отверстием 12, форма которого соответствует форме отверстия 5, и с пазами 13 на торце, в которые входят выступы 14 на торце втулки 6. Кольцо снабжено рукояткой 15. Втулка 6 подпружинена к кольцу 10 пружиной 16. Вращение кольца 1 О относительно втулки 3 ограничено винтами 17, перемещающимися в дугообразных пазах 18.Соединение осу ществляют следующим образом.Перед соединением штанг 2 и 4 рукоят. кой 15 поворачивают кольцо 1 О по часо. вой стрелке до упора, при этом совмещаются отверстия 5 и 12, пружина 11 растягивается, выступы 14 втулки 6 входят в пазы 13 кольца 10 и фиксируют его в этом положении. Для соединения штанг 2 и 4 диск 1 вводится в совмещенные отверстия 5 и 12 до упора...

Номер патента: 1343132

Опубликовано: 07.10.1987

Автор: Румянцев

МПК: F16B 5/02

Метки: сборки, соединение, соединения

...ряды крепежных элементов основных и дополнительного. После этой предварительной сборки осуществляют затяжку крепежцых элементов, сначала осцонцьсх рядов, а затем дополнительного ряда. При затяжке дополнительного ряда крепежных элементов упоры осуществляют прогиб прокладок, Одной из эон вероятного усталостного разрушения срезного соединения деталей (фиг.) при приложении циклических эксплуатационных нагрузок Р являются накладки 3 и ч соединения по сечению первых рядов отнерстий под основные крепежнье элементы. При работе соединения деталей с прокладками до затяжки дополцительного ряда крепежных э.тементов в месте вероятного устдлостного разрушения накладок соединения действуют нормальные растягиЭвдющие напряжения бр, и контактныеддвлеция...

Номер патента: 1343133

Опубликовано: 07.10.1987

Авторы: Васин, Соколов

МПК: F16B 7/12

Метки: телескопическое

...7 со скосом 8. Фиксирующее устройство 9 выполнено в виде поджимаемого пружиной1 О фиксатора 11 с профилированной,например сферической, головкой 12,установленного в корпусе 13, закрепленном на наружной трубе 1, и взаимодействующего с поверхностью скоса 8на упоре 7. Причем высота головки 12фиксатора 11 больше или, по крайнеймере, равна расстоянию Б от внутренней стенки 14 наружной трубы 1 доупора 7.Устройство работает следующим образом. При вьдвижении штока 15 гидроцилиндра 5 корпус 6 сначала перемещается на величину хода А, затем вьдвигается внутренняя труба 2. При переходе торца 16 внутренней трубы 2 через головку 12 фиксатора 1 последний пружиной 10 выдвигается внутрь телескопического соединения, фиксируя вьдвинутое положение...

Номер патента: 1343134

Опубликовано: 07.10.1987

Авторы: Габибов, Терехин

МПК: F16B 15/00

Метки: гвоздь

...г Г / / / ВНИИЛ 11 Заказ 4621/35 Тираж 75 б Б;писное Произв.-полигр. пр в т, г. Ужгоро-, ул. Проектная, 4 Изобретение о(носится к деталям Пля эакрепл ния и соединения конструктивных злементов, в частности к гвоздям,)Целью изобретения является повншение надежности фиксации гвоздя в соединяемых деталях и увеличение жесткости.На чертеже приведен стержень гвоздя, поперечное сечение.Гвоздь состоит из головки и заостренного стержня 1 с гранями, Форма поперечного сечения стержня 1 представляет собой фигуру постоянной15 ширинь 1, образованную пересечением трех дуг 2 одинакового радиуса, центры которых находятся в вершинах равностороннего треугольника со сторонами, равными радиусу дуг. В зтой фигуре, называемой треугольником Релло, расстояние...

Номер патента: 1343135

Опубликовано: 07.10.1987

Авторы: Михайлов, Юревич

МПК: F16B 19/06

Метки: заклепка

...к периферии и симметричного заполнения гнезда в соединяемой детали. отсюда2 г з25 1 й -9 й г+24 г с 1-16 г18 9 д 72где Ч - объем гнезда под замыкаюэг,щую головку; 7 ц, - объем незаполненного металлом после расклепывания заклепки цилиндрического отверстия стержня ,- объем расклепываемой части стержня заклепки; Чо - объем цилиндрической части отверстия в стержне заклепки; Ч - объем кони чекой части отверстия в стержне заклепки, Й - диаметр заклепки; г радиус закругления кромки торца стерж ня; К - угол конуса Фаски в стержне заклепки.Величина припуска на замыкающую головку заклепки устанавливается из условия полного заполнения гнезда под нее. При этом отверстие . заклепке после расклепывания остается цилиндрическим; плоскость дна...

Номер патента: 1343136

Опубликовано: 07.10.1987

Авторы: Крякин, Кулаков

МПК: F16B 37/08

Метки: быстродействующая, гайка

...чтобы ндпрдвление радиальных рдзжимных усилй от резьбовой парь( ца резьбовые элементы было перпендикулярно касающей к средней точке цдправпяющей обоймы (одной Иэ СтарОН трохс)(ТПЬ( ПОСЛЕ ЕЕ ПОВОрО- тд цд смыклцц ре)ьбовых элементов исПРплгц(Т 5 рсзьбое(0 парыГайка работает следующим образом,Гайку г рззомкнутыми резьбовыми элементами ч ппц (.Овме(ценных нлправляющих 8 и 9 кс)рпчсд 1 и обоймы 2 уста(Тллвс)ют нл поверхность закрепляемого объсктл и врлщлют за ручки 3 обойму 2 тчтр( неодижного корпусаР1, Напр(г(с р, цл , При этом ндправ - ляю(цие 9 Осмь) 2 смещаются относи - тельно .(цг)двляюц(цх 8 корпуса 1, своцмц ПОГ(с рхогт 5(м( возпйствуют цд боко(е 0( р;1)г ти 10 рсзь 60 ых эГ(с( -мНТ с)с)(РГ)(1(1 хР(1цлпо цлпрл (яюццГ 8 ь( рпус лПр (...

Номер патента: 1344966

Опубликовано: 15.10.1987

Авторы: Волчков, Кузьмин, Михайлов

МПК: F16B 2/16

Метки: доступом, крепежное, односторонним

...деталей. После этого в зазор между частями стержня вводится клин 5. Первоначально перемещаясь, клин 5 благодаря скосам в плоскостях разводит части 3 и 4, при этом стержень 1 образует цилиндрическую поверхность диаметром Й, равным диаметру отверстий, а упор ныеплощадки, расходясь, выходят закромку отверстия в недоступной стороне. Перемещаясь, части 3 и 4 воздействуют на поверхности деталей 7 и 8,приводят отверстия в соосное положение. При дальнейшем перемещении клина на стержень 1 и,деталь:7 действу"ют наклонные поверхности М, что приводит к перемещению стержня в осевомнаправлении, стягивая детали 7 и 8между собой. Все операции по установке в рабочее положение производятся сдоступной стороны, обеспечивай возможность крепления...

Номер патента: 1344967

Опубликовано: 15.10.1987

Авторы: Антонян, Саркисиан, Чакмишян

МПК: F16B 2/18

Метки: прижимное, съемного, элемента

...лапками 7 тем самым конические опоры 3 окаЭ45зываются отдаленными друг от друга. Сохранению данного устойчивого положения способствуют пружины 9, Узел крепления ролика 6 вставляют П-образной частью в карман 5 до упора и поворачивают его вместе с платформой к барабану 10 обкатки. При этом лапки 7 выходят из зацепления с пружиной 2, и конические опоры 3 сдвигаются, входя в отверстия узла крепления ро лика 6 и фиксируя его. Одновременно пружины 9 меняют свое положение - пересекают оси опор и, переводят платформу 4 ко второму устойчивому положению, прижимают ролик к барабану 10 обкатки.После завершения процесса обкатки оператор осуществляет те же операции в обратной последовательности.Предлагаемое устройство обеспечивает точную...

Номер патента: 1344968

Опубликовано: 15.10.1987

Авторы: Грозных, Дергунов, Роженцов

МПК: F16B 2/18

Метки: зажимное, разъемное, соединение

...управляющего механизма находится в 55 крайнем нижнем положении, при котором кольцевой выступ 12 расположен ниже выступов 5, образующих окно для его прохода и не взаимодействует 8 2с ними, а элемент 6 находится на определенном расстоянии ниже корпуса 1.Для взвода фиксируемого элемента 6 молота корпус 1 под действием штока цилиндра взвода молота перемещается вниз, при этом профилированный бурт 7 входит в отверстие корпуса 1. и, вступая во взаимодействие с выступами 4 захватов 3, раздвигает последние. Захваты перемещаются по внутренней поверхности корпуса 1, пропуская захватываемую часть фиксируемого элемента 6, и после прохождения бурта 7 между выступами 4 последние возвращаются в исходное положение. При дальнейшем движении корпуса 1 вниз...

Номер патента: 1344969

Опубликовано: 15.10.1987

Авторы: Каганов, Фейгин

МПК: F16B 39/24

Метки: резьбовое, соединение

...в ней стопорной пружиной 7. Установка пружины 7 в кольцевую проточку 3 гайки 2 легко осуществляется путем закладывания пружины,имеющей радиальные выступы 8 в соотве 1 гствующие им радиальные прорези 5гайки и затем поворотом пружины 7Гв кольцевую проточку 3 до упора учас-тка 9 в торец лепестка 6. При затяжке гайки 2 стопорная пружина 7 начинает взаимодействовать с торцом болта 1При этом она деформируется в осевом направлении. Выступы 8 стопорной прудкины 7 защемлены в кольцевой проточке 3 и стремятся при деформации стопорной пружины перейти на меньший радиус, сводя при этом по направлению к .оси стержня лепестки 5, и тем самым эаклинивая резьбу.При затяжке гайки 2 стопорная пружина оказывается зафиксированной, от проворота благодаря...

Номер патента: 1344970

Опубликовано: 15.10.1987

Автор: Копкарев

МПК: F16B 39/36

Метки: болт, самостопорящийся

...разборках соединения.Формула изобретенияСамостопорящийся болт, содержащийпустотелый стержень с головкой, разрезной концевой конусной частью ипоперечным сквозным пазом в основа" 1 134497Изобретение относится к общему машиностроению, в частности к деталям машин, и может быть использовано в резьбовых соединениях, испытывающих действие знакопеременных ударных нагрузок и вибраций, а также подвергающихся многократным разборкам.Цель изобретения - повышение надежности самостопорения и обеспечение возможности регулировки.На фиг. 1 изображен предлагаемый самостопорящийся болт, исходное положение; на фиг. 2 - то же, вид сбоку.Самостопорящийся болт с граненой15 головкой 1 и резьбовым стержнем 2 с продольными прорезями на конце,...

Номер патента: 1346862

Опубликовано: 23.10.1987

Авторы: Ефимов, Казакевич, Савицкий, Скорнякова

МПК: F16B 47/00

Метки: базовая, опора

...обрабатывающее или измерительное устройство и выполняют необходимые операцииИзобретение позволяет механизировать процессы обработки и контроля крупногабаритных говерхностей. 20 1. Базовая опора, преимущественно для ступенчатых и криволинейных поверхностей, содержащая размещенные в корпусе с возможностью перемещения штоки и шарнирно установленные на штоках вакуум-присосы со штуцерами, о т л и ч а ю щ а я с я тем, что, с целью повышения точности и надежности в эксплуатации, она имеет регулируемые по высоте и установленные параллельно штокам по меньшей мере три дополнительные опоры. 2, Базовая опора по п.1, о т л ич а ю щ а я с я тем, что штуцер вакуум-присоса совмещен с осью шарнира,аж 7 Подписноеород, ул. Проектная, 4 Изобретение...

Номер патента: 1346866

Опубликовано: 23.10.1987

Авторы: Архипов, Костин

МПК: F16B 21/00, F16D 1/06

Метки: бесфланцевое, соединение

...1 до упора 4 и в радиальное отверстие 7 охватывающей детали 5 вводят конец проволоки 9 до заклинивания его между витками винтовой пружины 8, а за тем свинчиванием охватывающей 5 и охватываемой 1 деталей производят размещение витков проволоки 9 до заклинивания этих витков между витками винтовой пружины 8 и кольцевым каналом, образованным кольцевыми канавками 2 и 6 соответственно охватываемой 1,и охватывающей 5 деталей.В этом случае крайние витки винтовой пружины 8 взаимодействуют с торцом кольцевой канавки 2 детали 1 и торцом кольцевой канавки 6 детали 5. Возможен вариант выполнения конического участка и на кольцевой канавке 6 детали 5. Определенным подбором угла между поверхностями конических участков кольцевых канавок соединяемых...

Номер патента: 1348051

Опубликовано: 30.10.1987

Авторы: Василевский, Губарев, Лебединский

МПК: B21J 15/02, B23P 6/00, F16B 19/06 ...

Метки: головкой, заклепочного, потайной, ремонта, соединения

...кольцевой срез потайной закладной головки новой заклепки, Разрушающее усилие Р,р при этом определяется соотношением Р с = н с 1 Ььсгдедиаметр стержйя и высота потайнойзакладной головки новой заклепки,соответственно, Из равенства Р,Р, следуетк,ср,отр,й6=01ф й(4) Из практики применения в авиастроении заклепок с потайной закладнойголовкой следует, что размер высотыпотайной закладной головки заклепкисоставляет Ь = 0,2 дТогда иэ формулы (4) следуетд =01 ---ф ф 020,откуда стандартную заклепку, но при этом й == 0,71 д,й12Исходя из этой зависимости и назначен нижний предел значения диаметраотверстия (0,71 диаметра стержня заклепки), которое необходимое просверлить в изношенной потайной заклепке.В практике отечественного авиастроения...

Номер патента: 1348101

Опубликовано: 30.10.1987

Авторы: Кесельман, Кондратьев, Мясковский, Неструев

МПК: B23G 1/00, F16B 31/00

Метки: изделия, резьбового

...шагом.В результате такого тепловоговоздействия различные участки деталиимеют неодинаковое относительноетепловое удлинение как в радиальном,так и в осевом направлениях. Наружный диаметр 1 детали в прогретом состоянии становится коническим (2).Кроме того, деталь становится удлиненной в осевом направлении. Еслипри таком удлинении неравномернонагретой детали нарезать резьбу 3постоянным шагом, то после снятиятепловой нагрузки и остывания деталидо температуры, при которой она вдальнейшем будет работать, отдельныеее участки неодинаково уживаются.В результате этого на тех участках,которые имели в момент нарезаниярезьбы более высокую температуру,шаг резьбы меньше, а на участкахс более низкой в момент нарезаниятемпературой - больше. После...

Номер патента: 1349017

Опубликовано: 30.10.1987

Автор: Лантс

МПК: F16B 5/00, H05K 7/06

Метки: взаимно, двух, листов, перпендикулярных, соединение

...несколько меньше диагонали В прямоугольника участка 8 паза 7 листа 1, Лента 10 выполнена из пластичного материала, например из мягкой стали,Перед соединением листов 1 и 2между собой в участок 8 паза 7 вводят фиксатор 4 (см.фиг.З), нажимаютна вершину его перемычки 17, выпрямляя пластину фиксатора 4 и вводя вее лазы 12 стенки участка 8 паза 7с охватом их выступами 11, эа счетчего обеспечивается предохранениефиксатора 4 от выпадания иэ паза 7,вводят в участок 8 паза 1 гайку 3 таким образом, чтобы две параллельныестороны шестигранника ее наружногоконтура вошли во взаимодействие состенками участка 8 паза 1, обеспечивтем самым предотвращение проворачивания гайки 3 в пазу 7, а две другиесмежные стороны шестигранника ее наружного контура вошли...
