Винтовой нагнетатель ю. д. погуляева

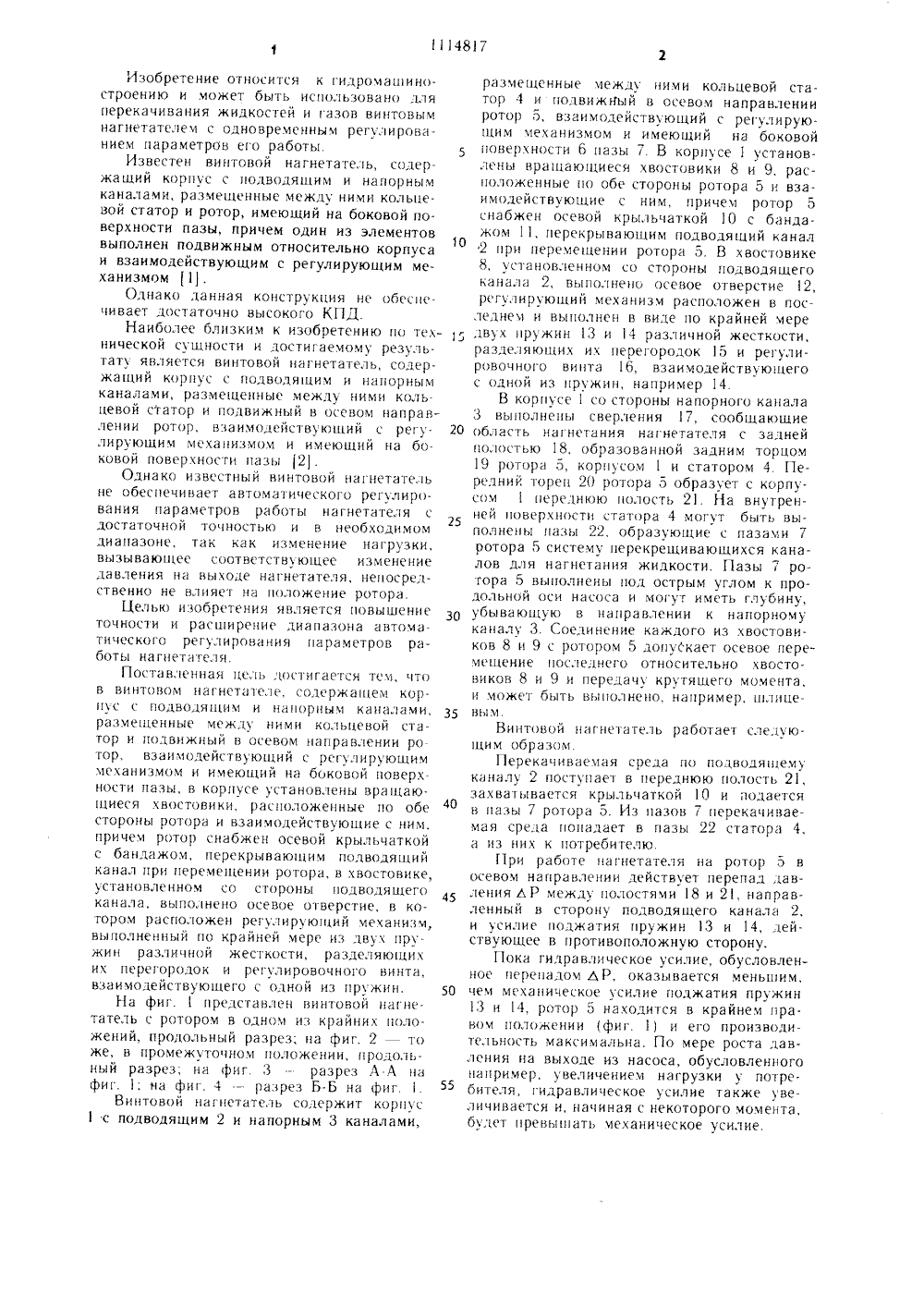

,80114817 ЗШ 4 Р 302 Е 04 Р 15/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ фОПИСАНИЕ ИЗОБРЕТЕНИЯ ц . ц, К А ВТОРСКОМЪГ СВИДЕТЕЛЬСТВУ 4 О 1 4(57) Винтовой нагнетатель, содержащийкорпус с подводящим и напорным каналами, размещенные между ними кольцевойстатор и подвижный в осевом направленииротор, взаимодействующий с регулирующиммеханизмом и имеющий на боковой поверхности пазы, отличающийся тем, что, с целью повышения точности и расширения диапазона автоматического регулирования параметров работы нагнетателя, в корпусе установлены вращающиеся хвостовики, расположенные по обе стороны ротора и взаимодействующие с ним, причем ротор снабжен осевой крыльчаткой с бандажом, перекрывающим подводящий канал при перемещении ротора, в хвостовике, установленном со стороны подводящего канала, выполнено осевое отверстие, в котором расположен регулирующий механизм, выполненный по крайней мере из двух пружин различной жесткости, разделяющих их перегородок и регулировочного винта, взаимодействующего с одной из пружин.Изобретение относится к гидромашиностроению и может быть использовано для перекачивания жидкостей и газов винтовым нагнетателеч с одновременным регулированием параметров его работы.5Известен винтовой нагнетатель, содержащий корпус с подводящим и напорным каналами, размещенные между ними кольцевой статор и ротор, имеющий на боковой поверхности пазы, причем один из элементов выполнен подвижным относительно корпусао и взаимодействующим с регулирующим механизмом 1.Однако данная конструкция не обеспсчивает достаточно высокого КПД.Наиболее близким к изобретению по технической сущности и достигаемому результату является винтовой нагнетатель, содержащий корпус с подводящим и напорным каналами, размегценные межлу ними кольцевой статор и подвижный н осевом направлении ротор, взаимодействующий с регу лирующим механизмом и имеющий на боковой поверхности пазы 2.Однако известный винтовой нагнетатель не обеспечивает автоматического регулирования параметров работы нагнетателя с достаточной точностью и в необходимом диапазоне, так как изменение нагрузки, вызывающее соотнетстнх ющее изменение давления на выходе нагнетателя, непосредственно не влияет на положение ротора.Цельк) изобретения является повышение точности и расширение диапазона автоматического регулирования параметров работы нагнетателя.Поставленная цель достигается тем, что в винтовом нагнетателе, содержанием корпхс с подводящим и напорным каналами, 35 размещенные междх ними кольцевой с атор и подвижный в осевом направлении ротор, взаимодействующий с регулирующич механизмом и имеющий на боковой поверхности пазы, в корпусе установлены вращающиеся хвостовики, расположенные по обе 4 О стороны ротора и взаимодействующие с ним, причем ротор снабжен осевой крыльчаткой с бандажом, перекрывающим полводящий канал при перемещении ротора, в хвостовике, установленном со стороны подводящего 4 канала, выполнено осевое отверстие, в котором расположен регулирующий механизч, выполненный по крайней мере из двух пружин различной жесткости, разделяющи их перегородок и регулировочного винта, взаимодействующего с одной из пружин. оНа фиг.представлен винтовой нагнетатель с ротором в одном из крайних положений, продольный разрез; на фиг. 2 - то же, в промежуточном положении, продольный разрез; на фиг. 3 - разрез А А на фиг. 1; на фиг. 4 - разрез Б-Б на фиг .Винтовой нагнетатель содержит корпус 1 с подводящим 2 и напорным 3 каналами,размещенные между ними кольцевой статор 4 и подвижный в осевом напранлении ротор 5, взаимодействующий с регулирующим механизмом и имеющий на боковой поверхности 6 пазы 7. В корпусе 1 установлены вращающиеся хвостовики 8 и 9, расположенные по обе стороны ротора 5 и взаимодействующие с ним, причем ротор 5 снабжен осевой крыльчаткой 10 с бандажом 11, перекрываюгцим подводящий канал 2 при перемещении ротора 5. В хвостовике 8, установленном со стороны подводящего канала 2, выполнено осевое отверстие 12, регулирующий механизм расположен н последнем и выполнен в виде по крайней мере двух пружин 3 и 4 различной жесткости, разделяющих их перегородок 15 и регулировоч ного вин га 16, взаимодействующего с одной из пружин, например 14.В корпусе 1 со стороны напорного канала 3 выполнены снерления7, сообщакццие область нагнетания нагнетателя с задней полостью 18, образованной задним торцом 19 ротора 5, корпусом 1 и статором 4. Перелний торец 20 ротора 5 образует с корпусом 1 переднк)ю полость 21 На внутренней поверхности статора 4 могут быть выполнены пазы 22, образующие с пазах;и 7 ротора 5 систему перекрещивающихся каналов лля нагнетания жидкости. Пазы 7 ротора 5 выполнены под острым углом к продольной оси насоса и могут иметь глубину, убывающую в направлении к напорному каналу 3. Соединение каждого из .хвостовиков 8 и 9 с ротором 5 дону(кает осевое перемещение последнего относительно хвостовиков 8 и 9 и передачу крутящего момента, и может быть выполнено, например, шлиценым.Винтовой нагнетатель работает следующим образом.Перекачиваемая среда по подводящему каналу 2 поступает в переднюю полость 21, захватывается крыльчаткой 10 и подается н пазы 7 ротора 5. Из пазов 7 перекачинаемая среда попадает в пазы 22 статора 4, и из них к потребителю.При работе нагнетателя на ротор 5 в осевом направлении действует перепад давления дР между полостями 18 и 21, направленный в сторону подводящего канала 2, и усилие поджатия пружин 13 и 14, действующее в противоположную сторону.Пока гидравлическое усилие, обусловленное перепадом ЬР, оказывается меньшим, чем механическое усилие поджатия пружин 13и 14, ротор 5 находится в крайнем праноч положении (фиг. 1) и его производительность максимальна. По мере роста лавления на выходе из насоса, обусловленного например, увеличением нагрузки у потребителя, гидравлическое усилие также увеличивается и, начиная с некоторого момента, будет превышать механическое усилие.1114817 У 7 Ю о 4 И 7 Составитель Г. Богомольный Редактор Н, Джуган Техред И. Верес Корректор Л. Пилипенко Заказ 6398/23 Тираж 623 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Вследствие этого ротор 5 сдвигается в сторону подводящего канала 2, причем бандаж 11 крыльчатки 1 О частично перекрывает проходное сечение указанного канала 2, уменьшив, таким образом, производительность нагнетателя. Перемещение ротора 5 прекращается в тот момент, когда возросшее вследствие сжатия пружин 13 и 14 механическое усилие уравновесит гидравлическое усилие, обусловленное перепадом давления в полостях 18 и 21. 10Регулируя с помощью винта 16 степень поджатия пружин 13 и 14 можно установить требуемую величину перепада ЬР, начиная с которой осуществляется регулирование производительности нагнетателя.Меняя количество пружин и жесткость каждой из них можно осуществить практически любой требуемый закон регулирования расхода в функции давления,Таким образом, предлагаемый винтовой на гнет атель обеспечивает повышение точности и расширение диапазона автоматического регулирования параметров его работы.
