F03B — Гидравлические машины и двигатели непоршневого типа

Номер патента: 1332068

Опубликовано: 23.08.1987

Авторы: Калюжный, Нечепуренко, Резников

МПК: F03B 13/12

Метки: использования, колебаний, энергии

...для использования энергии колебаний.На фиг.1. изображено устройство при 1 О использовании его в качестве волновой электростанции, продольный разрез; на фиг.2 - то же, прииспользовании в качестве устройства для подзарядки аккумуляторов автомобиля, 15Устройство для использования энергии колебаний содержит подключенный к источнику колебаний преобразовательи электрогенератор 2. Преобразователь 1 выполнен в виде корпуса 3,2 О размещенных в нем вращающейся платформы.4, связанной при помощи зубчатой передачи 5 с электрогенератором 2, и двух дисков 6 и 7, связанных между собой при помощи упругих элементов 8, 25 равномерно расположенных по окружности и установленных под острыми углами к дискам 6 и .7, причем диск 6 установлен с возможностью...

Номер патента: 1333817

Опубликовано: 30.08.1987

Авторы: Гостев, Трубкин, Чиквиладзе

МПК: F03B 13/12

Метки: буя, волновой, питания, преобразования, электрическую, энергии

...изображено устройство 10преобразования волновой энергии вэлектрическую для питания буя, общийвид; на Фиг.2 - вариант выполненияустройства с винтовыми ребрами.Устройство преобразования волновой энергии в электрическую для питания буя содержитрасположенныйв осесимметричном корпусе 1 буя электрогенератор 2, статор которого жестко связан с корпусом 1; и инерционную массу, механически соединенную сротором электрогенератора 2. Устройство, кроме того, снабжено вертикальными или винтовыми ребрами 3, расположенными на наружной поверхностикорпуса 1, а инерционная масса выполнена в виде тела 4 вращения, установленного по оси корпуса 1,Устройство преобразования волновой энергии в электрическую для питания.буя работает следующим образом,Устройство...

Номер патента: 1333818

Опубликовано: 30.08.1987

Автор: Дорошенко

МПК: F03B 13/12

Метки: волновая, энергетическая

...предприятие, г,Ужгород, ул.Проектная,4 13Изобретение относится к гидроэнергетике, в частности к волновымэнергетическим установкам.Цель изобретения - увеличениемощности и повышение надежности работы,На чертеже схематически изображена волновая энергетическая установка.Волновая энергетическая установкасодержит плавучий корпус 1, по крайней мере один преобразователь 2волновой энергии в электрическую сгенератором 3 и расположенный в корпусе 1 аккумулятор волновой энергии,выполненный в виде заполненной теплоемкой средой емкости 4, снабженнойэлектронагревателем 5, подключеннымк генератору 3. Установка, кроме того, содержитпоплавки 6, являющиеся" приемникамиволновой энергии преобразователей 2,якорный трос 7 и преобразователь...

Номер патента: 1333819

Опубликовано: 30.08.1987

Автор: Нагиев

МПК: F03B 13/12

Метки: гидроэнергетическая, прибойная

...с внутренней поверхностью втулки 12 в рабочем положении и имеющими конусооб- . 19 2разные углубления 19. Эластичная стенка 3 камеры 2 снабжена гофрами 20 и 21, расположенными н ее центре и по периметру. Кроме того, прибойная гидроэнергетическая установка имеет запасные гидроаккумуляторы 22 и 23.Прибойная гидроэнергетическая установка работает следующим образом.Ветер и прибойные волны, воздействуя на рули 9 и 1 О стабилизатора положения, разворачивают гидротаранную камеру 2 таким образом, что ее эластичная стенка 3 и водозаборные каналы 8 располагаются параллельно фронту прибойных волн, при этом происхс- дит вращение подшипниконого узла, а именно скольжение нижних упругих вставок 17 н кананке 16, Воздействием прибойных волн на...

Номер патента: 1337545

Опубликовано: 15.09.1987

Автор: Валенко

МПК: F03B 13/22

Метки: волновой, двигатель

...2, консольно установлен. ные на нем, ориентированные по окружности в одну сторону лопасти 3 и закрепленные на концах стержней 2 ободы 4 и 5. Кроме того, двигатель имеет вертикальные стержни 6, закрепленные на ободах 4 и 5 и снабженные лопастями 7, консольно установленными и ориентированными в том же направлении, что и лопасти 3, причем все лопасти 3 и 7 выполнены гибкими, при этом лопасти 7, закрепленные на вертикальных стержнях 6, снабжены упругими элементами 8, вертикаль ные и радиальные стержни 6 и 2 - каналами 9 для подачи среды высокого давления, а все лопасти - глухими горизонтальными отверстиями 10, сообщенными с каналами 9, причем лопасти 7, закрепленные на каждом вертикальном стержне 6, имеют переменную высоту, а упругие...

Номер патента: 1337546

Опубликовано: 15.09.1987

Авторы: Киселев, Ляткер

МПК: F03B 15/06

Метки: вращения, гидротурбины, регулятор, частоты

...производной по частоте и с первым входом сумматора 3, второй и третий входы которого соединены соответственно с задатчиком 4 уставки частоты и с выходом блока 5 формирования сигнала остающейся степени неравномерности, блок 6 пропорционально-интегрального сигнала, соединенный выходом с входом блока 5 формирования сигнала остающейся степени неравномерности, блок 7 мертвой зоны. Регулятор снабжен логическим блоком 8, соединенным входами с выходами сумматора 3 и блока 2 формирования сигнала производной по частоте, а выходом - с первым входом блока 6 пропорционально-интегрального сигнала, второй вход которого соединен через блок 7 мертвой зоны с выходом сумматора.Регулятор работает следующим образом.Текущее значение частоты, измеряемое в...

Номер патента: 1339294

Опубликовано: 23.09.1987

Автор: Романенко

МПК: F03B 15/18

Метки: задания, режима, энергоагрегата

...аннулирования этого сигнала.По мере роста частоты вращения времен ные промежутки меж;1 у снимаемыми с выхода формирователя 3 импульсов с сигнальными импульсами уменьшаются ло такой степени, что результат интегрирования эта,оццых импульсов не достигнет его установоч 18) 8) (1294ного значения промежуток времени ( 1 э на дияграмчах б и в. В резчльтяте этого установивпийся нз выходе Я триггера 5 уровень логического О и, следовательно, уровень логической 1 нз Рго вхоле О сохранятся до поступления очередного ичпульса в мочент 1 ч чеч будет выполнена операция определения контроля нулевого значения разности х(ежлх устдновочнлм значением и получецныч резчльтяточ интегрирования эталонных импульсов (фиг. 2, диаграмма г). Поскольку нз входе 8...

Номер патента: 1341370

Опубликовано: 30.09.1987

Авторы: Беляев, Виссарионов, Пименов, Уришев

МПК: F03B 11/04, F03B 3/12

Метки: колеса, лопасть, осевого, рабочего

...4/5Гроизводственно полиграфическое предприятие, г, Ужгород, ул, Проектная, 4 Пзобретение относится к гидромашиностроению и предназначено для использования в осевых турбинах и насосах.Целью изобретения является повышение надежности путем уменьшения срыва потока с поверхности пера. На фиг.изображена лопасть осевого рабочего колеса; на фиг. 2 - сечение А - -А на фиг..Лопасть осевого рабочего колеса содержит перос отверстиями 2, выполненными по всей поверхности рабочей и тыльной сторон пера.Пероснабжено спиральными каналами 3, расположенными на обеих сторонах в геле пераи сообщенными с отверстиями 2.При работе гидромашины часть воды, обтекающая поверхность пераосевого рабочего колеса, через отверстия 2 перетекает по спиральным каналам 3 из...

Номер патента: 1341371

Опубликовано: 30.09.1987

Авторы: Егоров, Цветков

МПК: F03B 11/06

Метки: вала, гидромашины, направляющий, подшипник

...со ц)ци,)ькдчи 13, имеющих перпендикулярные ил О. и и р;)злсц)енцых В .егл)ентдх 7, и клицовычехзнизлов 17, кджлый из когорьх вклкшзет цилинлрические клин 18 и уцор 11, ичек)цие в)зимно церценликулярцьн Оси и )лскис контзктцые поверхности и р;.л)ешенньи. Илн)тветственно в стенкс корцусз 1 и ссчсцтд 7, д листзнциоцирук)- цсие элсченты 8 выполнены в ниле размепнчных НО высоткзжлоо сегчецтз 7 опорцы, болтов 2 П, вдичлействуюцих с болГдми 211 СНгЕЛц ГО СЕГМЕНтд 7, ПрИЧЕЧ бОЛ-ы 2)11 О.ного исосс:)них сегчентов 7 ичеют сферичсские коцтдктные поверхцос)и 21. Рд.сидльцые ребра 2 корпусарасположены В лий )лоск)сти с ребрзчи 6 крышки 5Н.срол)ацсиць, с тс)кжс с к,)ицьячи 18 и уцрзчи 11 чс, )низчов 1711 лциццик рзнгает сллующич обра)л.11 ри...

Номер патента: 1341372

Опубликовано: 30.09.1987

Автор: Фролов

МПК: F03B 13/12

Метки: использования, отливов, приливов, энергии

...к устройствам для использования энергии приливов и отливов.Цель изобретения - повышение КПД.На чертеже схематически изображено устройство лля использования энергии приливов и отливов.Устройство лля использования энергии приливов и отливов содержит установленный на лне водоема резервуара 1 с поплавковой крышкой 2, сообщенный в ниж. ней части при помощи запорного клапана 3 с водоемом.Крышка 2 снабжена отсеками 4 с регулируемой плавучестью, расположенными вокруг резервуара 1 и имеющими запорные клапаны 5. Устройство, кроме того, содержит насосы 6, возлушную турбину 7 и зацорцыс к,апацы 8 12. Устройство лля использования энергии приливов и отливов работает следующим образом.Перел приливом при закрытых запорцых клапанах 3 ц 8...

Номер патента: 1341373

Опубликовано: 30.09.1987

Автор: Белобородов

МПК: F03B 13/12

Метки: волновая, энергетическая

...предприятие, г, Ужгород, ул. Проектная, 4Изобретение относится к гидроэнергетике, в частности к волновым энергетическим установкам.Цель изобретения повышение КПД На чертеже схематически изображена волновая энергетическая установка.Волновая энергетическая установка содержит заякоренный плот 1, понтон 2 с погруженным под уровень воды устройством 3 отбора мощности и гибкую связь 4, один конец которой закреплен на понтоне 2. Плот 1 снабжен центральной стойкой 5, и один конец гибкой связи 4 закреплен на понтоне 2 у его нижнего торца 6, а другой соединен с вершиной 7 стойки 5.Волновая энергетическая установка работает следую 1 цим образом.При волнении плот 1 отклоняется отно. сите анно якоря, а понтон 2 с погруженным...

Номер патента: 1341374

Опубликовано: 30.09.1987

Автор: Волконидин

МПК: F03B 13/12

Метки: волн, использования, энергии

...энергии волн содержит корпус 1, шарнирно соединенный с погруженной под уровень воды опо. 1 О рой 2 и имеющий расположенные одна над другой секции, и электрогецератор с вертикальным приводным валом 3, кинематически связанным с инерционным телом 4, размец 1 ецным в верхней секции. Усройство дополнительно содержит неподвижно закрепленные ца нижней секции боковые поплавки 5 ц 6, корпус 1 размещен над уровнем воды, о 1 гора 2 снабжена двумя упорами 7 и 8, расположенными с зазором относительно дниц 1 а корпуса 1 диаметрально противо 2 О цоложно его ои, а верхняя и нижняя секции шарнирно соединены между собой.Устройство для использования энергии волн работает следуюцим образом.Влцьц воздействуя ца боковые поплав ки 5 ц Г, вызывают цоцеремецные...

Номер патента: 1341375

Опубликовано: 30.09.1987

Автор: Васильев

МПК: F03B 13/12

Метки: волновая, энергетическая

...волновых энергетических установках.Цель изобретения - повышение КПД.На чертеже схематически изображена волновая энергетическая установка.Волновая энергетическая установка содержит полую опору 1, установленный на ней с возможностью возвратно-поступательного перемещения поплавок 2 и линейный элекгрогенератор, якорная обмотка 3 которого размещена в полости опоры 1, а индукторный элемент 4 внутри поплавка 2. Поплавок 2 снабжен наружными продольными выступами 5 с однонаправленными концевыми скосами 6 и 7, а электрогенератор - дополнительной обмоткой 8 типа беличьего колеса, расположенной в полости опоры . Установка, кроме того, содержит якорь 9 с гибкой связьюО и выходной кабель 1.Волновая энергетическая установка работает следующим...

Номер патента: 1343095

Опубликовано: 07.10.1987

Авторы: Бабанов, Волков, Каширин, Крусанов, Тимошин

МПК: F03B 3/00

Метки: аппарата, лопаток, направляющего, подшипников, ремонта

...в ней статор 2 с установленными на нем технологическими опорами 3 и крышку 4, и содержит верхние и нижние цапфы 5 и 6 лопаток 7, опорные втулки 8, нижнее кольцо 9 направляющего аппарата и облицовочные элементы 10.Способ ремонта подшипников лопаток направляющего аппарата гидротурбины, расположенной в шахте, включает демонтаж рамещенной на статоре 2 крышки 4, верхних и нижних цапф 5 и 6 лопаток 7 и опорных втулок 8, установку в гнезда нижнего кольца 9 направляющего аппарата новых опорных втулок, жесткое соединение цапф 5 и 6 лопаток 7 с облицовочными элементами 10 и размещение их во втулках 8, причем перед соединением цапф с облицо 3095 г 51 О 15 20 25 30 вочными элементами 10 размещают настаторе 2 технологическое опоры...

Номер патента: 1346845

Опубликовано: 23.10.1987

Авторы: Ковалев, Лятхер, Скосарева

МПК: F03B 13/12

Метки: волновая, энергетическая

...под корпусом 1 и имеющий опоры и лопасти 3 крылового профиля. Ротор снабжен двумя соосными горизонтальными кольцами 4 и 5, опоры выполнены в виде горизонтальных валов 6 и 7 с роликами 8 и 9, контактирующими с кольцами 4 и 5, лопасти 3 расположены между последними и закреплены на них, а электрогенератор 2 соединен с одним из горизонтальных валов 6, например, при помощи клиноременной передачи 10,.Электрогенераторов 2 может быть несколько.Волновая энергетическая установка работает следующим образом.11 ри волнении волны обтекают лопасти 3 крылового профиля и вызывают 6845 2возникновение сил, действующих в горизонтальной плоскости и приводящих во вращение кольца 4 и 5, которые за счет сил трения вращают ролики 8 и 9 с;и...

Номер патента: 1350378

Опубликовано: 07.11.1987

Авторы: Бугов, Комов, Плетнев

МПК: F03B 3/02

Метки: гидротурбины, колесо, рабочее, радиально-осевое

...Изобретение относится к гидромашиностроению и может быть использовано при изготовлении рабочего колеса гидротурбины.Цель изобретения - повышение надежности рабочего колеса гидротурбины.На фиг. 1 показано радиально-осевое рабочее колесо гидротурбины на фиг. 2 - разрез А-А на фиг. 1.1 Радиально-осевое рабочее колесогидротурбины содержит ступицу 1,обод 2, имеющий толщину 5 и размещенные между ними лопасти 3, Обод 2снабжен пазами 4, а каждая лопасть 3в зоне выходной кромки - выступом 5,приваренным к стенке 6 паза 4. Выступ15 имеет толщину Б, высоту Ь и длинУ 1, 20составляющие соответственно 0,5-1,0;1,5-2; 3,0-5,0 толщины 8 обода 2.При сварке и термообработке рабочегоколеса в области сопряжения выходныхкромок лопастей 3 с ободом 2 возника...

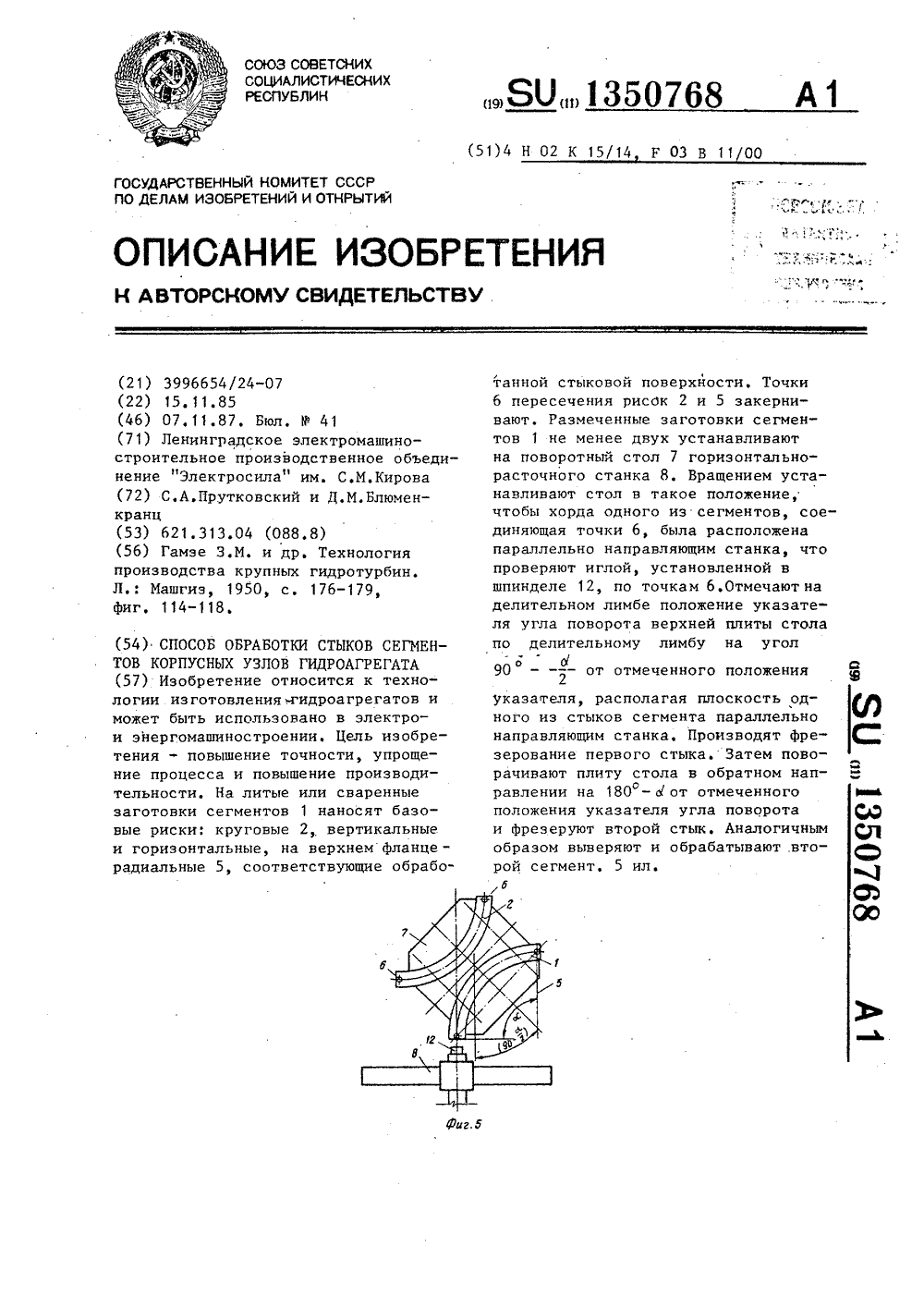

Номер патента: 1350768

Опубликовано: 07.11.1987

Авторы: Блюменкранц, Прутковский

МПК: F03B 11/00, H02K 15/14

Метки: гидроагрегата, корпусных, сегментов, стыков, узлов

...2 и радиальной 5 рисокзакернивают,Затем размеченные заготовки сегментов 1 по две штуки из четырехустанавливают на поворотный стол. 7(фиг.3 и 4) горизонтально расточногостанка 8 на мерные подкладки 9. Припомощи домкратов (не показаны) повертикальным 3 и горизонтальным 4рискам выверяют сегменты 1 на поворотном столе 7 и прикрепляют их кстолу. Для более надежного креплениявысоких заготовок сегментов и снижения вибрации при обработке стыковыхповерхностей сегменты 1 между собой50768 50 55 меьтов 5 1 О 15 20 25 30 35 40 4 Г дополнительно скрепляют распорными балками 10 с болтами 11, выполняющими функции подводимых опор, при этом не должно быть нарушено положение сегментов 1, выверенных в вертикальной и горизонтальной плоскостях.Вращением...

Номер патента: 1353924

Опубликовано: 23.11.1987

Авторы: Вапник, Веремеенко, Гольдшмидт, Завьялов, Нагорный, Потетенко, Серебрянникова, Швачко

МПК: F03B 3/12

Метки: гидротурбины, колеса, лопасть, пропеллерной, рабочего

...Г -- 1,0910 г+0,6096 - лопастный угол на Выходе; макс=02222 Г - 0,2944 Г+0,1017 максимальный прогиб средней линии про - филя; О -.= - 0,05695 Г 2 - 0,0539 г+0,0542 - максимальная толщина лопасти;= - 0,9235 Г 2+1,559 г+0,05546 - длина хорды цилиндрического сечения; 1= - 1,5289 г"+ +2,1431 г - 0,1198 - длина проекции хорды сечения в плане; г .=0,0536 г - 0,0699 г+ +0,0241 - радиус входной кромки, где акс, бмакс, 1 1 а, Гвх, Г ОТНЕСЕНЫ К ДИаметру рабочего колеса, координата в пределах 0,15(г(0,5, а значения углов выражены в радианах. 2Использование предлагаемого изобретения позволяет получить дополнительную выработку электроэнергии за счет повышения КПД турбины и повысить надежность работы за счет снижения уровня пульсаций давления....

Номер патента: 1355753

Опубликовано: 30.11.1987

Авторы: Коннов, Новкунский, Порецков

МПК: F03B 11/06, F16C 33/00

Метки: вала, водяной, гидромашины, направляющий, подшипник, смазкой

...подшипниках с водяной смазкой для валов гидромашин,Цель изобретения - упрощение конструкции и повышение надежности работы направляющего подшипника.На чертеже показан направляющий подшипник, продольный разрез.Направляющий подшипник с водяной смазкой для вала гидромашины содержит корпус 1 с верхней ванной 2, подводящий 3 и отводящий 4 трубопроводы, первый из которых подключен к ванне 2, размещенные в корпусе 1 на валу 5 обрезиненный подшипниковый вкладыш 6 и уплотнение 7, расположенную над уплотнением 7 сливную камеру 8, связанную с отводящим трубопроводом 4 и охватывающую вал 5, Уплотнение 7 выполнено в виде обрезиненной втулки 9, аналогичной вкладышу 6.Подшипник работает следующим образом.По подводящему трубопроводу 3 в ванну 2...

Номер патента: 1355754

Опубликовано: 30.11.1987

Автор: Пресман

МПК: F03B 13/12

Метки: волновая, пресмана, энергетическая

...предприятис, г. Ужгород, ул. Проектная. 4 1Изобретение относится к гидроэнергетике и может быть использовано в волновых энергетических установках.Цель изобретения - повышение КПД.На фиг. 1 схематически изображена волновая энергетическая установка; на фиг. 2 - сечение А - А на фиг. 1; на фиг. 3 - сечение Б - Б на фиг. 2:Волновая энергетическая установка сод/ержитнеподвижные опоры 1 и расположенныв между ними секционные рабочие колеса 2, установленные на валах 3 отбора мощности, связанных между собой при помощи муфт 4, и частично погруженные под уровень воды, причем каждая секция рабочего колеса 2 имеет обод 5, соединенный стержнями 6 со ступицей 7. Обод 5 каждой секции снабжен с наружной стороны глухи ми тангенциальными паза ми 8,...

Номер патента: 1355755

Опубликовано: 30.11.1987

Автор: Шумейко

МПК: F03B 13/12

Метки: волновая, шумейко, энергетическая

...энергетическая установка содержит корпус 1, имеющий форму полого тора и снабженный с наружной стороны индукционной обмоткой 2, и установленный в корпусе 1 с возможностью перемещения магнитный ротор. Установка, кроме того, содержит неподвижную опору 3, корпус 1 закреплен на последней и снабжен входным тангенциальным конфузором 4 и размещенными противоположно ему выходными отверстиями 5, а ротор выполнен в виде отдельных торовых элементов 6, шарнирно соединенных между собой с образованием замкнутого контура. Между корпусом 1 и элементами 6 установка содержит магнитную Жидкость, а один из торцов каждого элемента 6 имеет вогнутую форму. Волновая энергетическая установка работает следующим образом; При волнении волны заходят в конфузор4 и,...

Номер патента: 1361368

Опубликовано: 23.12.1987

Авторы: Вихирев, Добрер, Яблонский

МПК: F03B 1/00

Метки: вертикальная, гидротурбина, ковшовая

...делам изобре 3035, Москва, ЖПодписноеного комитета СССРений и открытийРаушская наб д, 4/5 аказ Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к гидромашиностроению и может быть использовано в ковшовых гидротурбинах.Цель изобретения - повышение КПД путем предотвращения попадания отработанной воды на рабочее колесо.На фиг. 1 показана ковшовая вертикальная гидротурбина, на фиг, 2узел 1 на фиг.1.Ковшовая вертикальная гидротурбина содержит кожух 1 с потолком 2 и горловиной 3, расположенное в кожухе под горловиной рабочее колесо 4. По-, толок 2 кожуха 1 снабжен кольцевым выступом 5, расположенным со стороны горловины 3 и имеющим высоту Ь и диаметр Р, составляющие соответственно...

Номер патента: 1361369

Опубликовано: 23.12.1987

Авторы: Гончаров, Пухляков

МПК: F03B 3/02

Метки: активной, гидротурбины, колесо, рабочее

...бочего колеса турбины,зубчатого колеса сзубьями в качестве раактивной гидравлической Составитель Е,Васич Редактор Н.Тупица ТехредМ.Ходанич КорректорА.Тяско, ВНИИПО Государственного комитета СССР по делам изобретений и открьтий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 1 13613692Изобретение относится к гидромаши- ными зубьями 2, вызывает вращениеностроению и может быть использовано рабочего колеса 1,в активных гидротурбинах,На чертеже показана гидротурбина5Положительный эффект предлагаемогде в качестве рабочего колеса приме- го технического решения заключаетсянено зубчатое колесо с эвольвентными в упрощении конструкции рабочего козубьями. леса активной...

Номер патента: 1361370

Опубликовано: 23.12.1987

Авторы: Бабанов, Каширин, Клявин, Череповицын

МПК: F03B 3/06

Метки: гидромашины, маслораспределительное, поворотно-лопастной

...- повышение надежности работы гидромашины.На чертеже показано маслораспределительное устройство, продольныйразрез,Маслораслределительное устройствоповоротно-лопастной гидромашины содержит маслоприемник 1, сервомотор 2рабочего колеса, установленные между,ними внутри вала 3 гидромашины скольцевым зазором 4 относительно последнего две коаксиальные штанги 5и 6, внутренние полости 7 и 8 которыхсообщены с над- и подпоршневой полостями 9 и 10 сервомотора 2, заглушку 11, размещенную в кольцевом зазоре 4, и кинематически связанное сштоком 12 поршня 13 сервомотора 2звено 14 обратной связи. Заглушка 11снабжена каналами 15, сообщающими полость 7 между штангами 5 и 6 с надпоршневой полостью 9 сервомотора 2,а шток 12 частично размещен в...

Номер патента: 1361387

Опубликовано: 23.12.1987

Авторы: Андреев, Базаров, Гагарин, Марчуков, Струминский, Ширко

МПК: F03B 11/00, F04D 29/66

Метки: защиты, изделия, кавитационной, эрозии

...созданиямелкодисперсной структуры газожидкостного потока.На чертеже представлено изделие,применительно к которому реализуетсяпредлагаемый способ, продольный разрез.В стенке 1 изделия выполнена полость 2, соединенная посредством отверстий 3, выполненных в стенке 1,с пограничным слоем 4 перекачиваемойсреды, В отверстиях 3 могут быть установлены вставки 5 из пористого материала, например металла или керамики, Полость 2 соединена с источником газа (не показан).Способ защиты изделия от кавитационной эрозии осуществляют следующим образом.В полость 2 подают газ, которыйчерез отверстия 3 и вставки 5 из пористого материала поступает в пограничный слой 4 перекачиваемой среды взоне, испытывающей кавитационноевоздействие. Перед подачей газ...

Номер патента: 1362405

Опубликовано: 23.12.1987

Автор: Луис

МПК: F03B 17/06, F03D 3/00

Метки: энергии

...ограничителем 12, взаимодействующим с двумя соседними пластинами 9. Каждый ограничитель 12 выполнен в виде стопора, закрепленного на пластине 9 и контактирующего с соседней пластиной 9 при угле между пластинами 9, равном 135Ротор снабжен дополнительными лопастями 2, разнесенными вдоль вала 4 и установленными парами в плоскостях, сдвинутых в окружном направлении одна относительно другой. Лопасти 2, разнесенные вдоль вала 4, сгруппированы, по меньшей мере в одну секцию , состоящую из и пар лопастей 2, причем плоскости соседних пар лопастей 2 сдвинуты одна относительно другой на угол, равныйо180 /и. Лопасти 2 могут быть сгруппированы в две секции из и пар лопастей 2 каждая, причем пары лопастей 2 обеих секций аналогично расположены,...

Номер патента: 1363393

Опубликовано: 30.12.1987

Авторы: Воронцова, Кунижев, Кутепова, Маслов, Очинский, Пересада

МПК: F03B 13/12, H02K 35/00

Метки: волн, морских, преобразования, электрическую, энергии, энергию

...к электротехнике, к конструкции генераторовколебательного движения, использующихэнергию морских волн.Цель изобретения - упрощение конструкции устройства.На фиг. 1 изображен продольныйразрез понтона с устройством для преобразования энергии морских волн вэлектрическую энергию; на фиг. 2 -то же, поперечный разрез.Устройство содержит понтон 1 с закрепленными на Кем направляющими 2,амортизаторами 3. На направляющие 2опираются катки (колесные пары) 4и 5, закрепленные на выходных концах6 и 7 вала машинного генератора 8.В нижней части статора генератора 8жестко закреплен противовес 9, Массатротивовеса выбирается из условия,что крутящий момент, создаваемый массой статора с противовесом при наклоне понтона, не должен быть меньшекрутящего момента...

Номер патента: 1364771

Опубликовано: 07.01.1988

Авторы: Дмитриев, Дольников, Самсонова

МПК: F03B 11/02

Метки: монтажа, облицовки

...предприятие, г. Ужгород, ул, Проектная, 4136477. Изобретение относится к гидромашиностроению и может быть использовано при монтаже облицовок камер гидротурбин.Целью изобретения является повышение надежности облицовки.На чертеже показана облицовка, при монтаже которой может быть использован предлагаемый способ.Облицовка содержит сваренные между собой ребра 1, фланцы 2, внутреннюю 3 и наружную 4 обечайки, образующие межобечаечные полости 5. На внешнюю поверхность 6 внутренней обечайки 3 нанесена твердеющая эпоксидная композиция 7. Межобечаечные полости 5 заполнены термопластичным материалом 8. В этих полостях установлены регулируемые нагревательные элементы 9.При монтаже облицовки сварку ребер 1, фланцев 2, внутренней 3 и на ружной 4...

Номер патента: 1366682

Опубликовано: 15.01.1988

Автор: Кашеваров

МПК: F03B 13/00

Метки: комплекс, энергетический

...агрегат 7 и электрогенераторы 3,15,20. В режиме насосной станции производится подача воды из нижнего водохранилища 1 в верхний бассейн 10 с помощью паро 1 еплового двигательного агрегата 7, гидравлической машины 4, При этом отключены электрогенераторы 3 и 20. В режиме ГРЭС работает паротепловой двигательный агрегат 7 и электрогенератор 3. Гидравлические машины 4 и 13 и электрогенератор 20 отключены.Редуктор 8 работает следующим образом, При работе в режиме ГЭС-ГРЭС гидравлическая машина 4 вращает вал 6, который передает момент через коническую шестерню 32, шестерни 21, 22, шестерни-сателлиты 31, вал 26 электрогенератора 3. Одновременно паротепловой двигательный агрегат 7 вращает вал 9 редуктора 8, и момент через шестерню 25 и...

Номер патента: 1366683

Опубликовано: 15.01.1988

Авторы: Бадьина, Коваленко

МПК: F03B 13/12

Метки: волновая, насосная

...8 в зоне рабочей камеры 6, Крышка 7 снабжена грузом 14, а при" водная и рабочие камеры 5 и 6 могут быть соединены между собой при помо- З 0 щи трубопровода 15 с всасывающим клапаном 16. Кроме того, входной патрубок 11 имеет груз 17.Волновая насосная установка работает следующим образом.Вода иэ водоема поступает по вход 35 ному патрубку 11 в приводную камеру 5 волнового насоса, поднимая кверху подвижную крышку 7, При этом в рабочей камере 6 образуется разрежение и 40 происходит всасывание порции воды. По мере заполнения водой приводной камеры 5 увеличивается вес выходного патрубка 12 и он опускается на нижний упор 4, прекращая поступление воды через входной патрубок 11 и обеспечивая слив воды из приводной камеры,83 2что вызывает...
