Номер патента: 1102987

Опубликовано: 15.07.1984

Авторы: Атрошка, Костромин, Кузнецов, Макаров, Рейпольский, Филинков

МПК: E21F 5/00

Метки: неудароопасное, приведения, состояние, угля, целиков

...с шахтным воздухом влажность обработанного угольного целикаснижается, уголь уплотняется и восста 50навливаются его упругие своиства. Цель изобретения - повьппение эффективности и безопасности работ при проведении целиков угля в неудароопасное состояние путем создания зо ны равномерного увлажнения целика угля по всей площади и предотвращения утечек воды из целика. 987 2Поставленная цель достигается тем, что согласно способу приведения целиков угля в неудароопасное состояние, включающему бурение из оконтуривающих целик подготовительных выработок, пройденных в породах почвы пласта водоподающих скважин, их герметизацию, бурение в краевой части целика по его контуру скважин, нагнетание в них растворов крепителей до образования...

Номер патента: 1102988

Опубликовано: 15.07.1984

Авторы: Беляев, Исенов, Оспанов, Походяев, Рябченко, Садчиков

МПК: E21F 5/02

Метки: герметизатор, скважин

...конуса, которыйустановлен малым основанием в направлении к подвижной шайбе прижимной гайки.На фиг. 1 изображен герметизаторскважин, общий вид; на фиг. 2разрез А-А на фиг. 1; на фиг. 3 - 60.вид эластического уплотнителя герметизатора в скважине до распора;на фиг. 4 - то же,во время распора;на фиг. 5 - то же,в рабочем состоянии после окончания распора. Герметизатор скважин состоит из резинового уплотнителя 1, неподвижной шайбы 2, приваренной к центральной трубе 3, подьижной шайбы 5 и,прижимной гайки б. Навинчивание прижимной гайки б на центральную трубу 3 производится специальным ключом 4, представляющим собой трубу диаметром 50 мм, к концу которой методом сварки закрепляется головка ключа 7. Прижимная гайка,б представляет собой отрезок...

Номер патента: 1102989

Опубликовано: 15.07.1984

Авторы: Гердт, Зверев, Ким, Моргачев, Нурлихин, Цой

МПК: E21F 7/00

Метки: герметизации, скважины

...устройстьо удерживается в сква.жине с помощью усилия бурового станка так, что подача бурового инструмента на забой становится невозможной, В случае прорыва воды при бурении опережающих скважин невозможнооперативно перекрыть скважину, так как этому препятствует буровой станок. Затруднено перекрытие вскрытой выработкой геологической скважины, соединенной с водоносными слоями, из-за ограниченного диапазона перекрываемых диаметров скважин и увеличенной площади живого сечения устройства. Геологическая скважина от устья до забоя имеет перепад диаметроь.Цель изобретения - поьышение безопасности ведения работ по дегазации и нагнетанию жидкости за счет увеличения надежности закрепления устройства в скважине.Цель достигается тем, что устройство...

Номер патента: 1102990

Опубликовано: 15.07.1984

Автор: Нейман

МПК: E21F 9/00

Метки: искробезопасный, источник, питания

...а на вход ключа 10 сигнал постоянного тока, непрерывно поддерживающий ключ 10 в открытом состоянииПри этом резистор 8 через открытый ключ 10 постоянно подключен параллельно линии связи. При наличии на входе ключа 7 импульса, он открыт и подключает резистор 65 б параллельно линии связи и резистору 8. В этом случае выходное напряжение искробезопасного источника питания уменьшается до величины, определяемой соотношением резистора 5 и параллельно подключенных резисторов 6 и 8.В паузе между импульсами ключ 8 закрыт.и выходное напряжение искробезопасного источника питания возрастает до величины, определяемой соотношением сопротивлений резистора 5 и резистора 8.Таким образом, ключ 7 переключается синхронно с поступлением низкочастотных...

Номер патента: 1102991

Опубликовано: 15.07.1984

Авторы: Аврамчук, Короленко, Щербина

МПК: E21F 11/00

Метки: горноспасательный, разборный, щит

...стесненных пространствахгорных выработок.Дополнительные обечайки .2 предназначены для исключения просыпкимелких фракций породы в очищенноепространство щита и предохранениязабивных элементов 10 от изгиба поддействием бокового давления горноймассы.Для забивки стержней 12 нижнейобечайки 3 служит удлинитель 13.Он представляет собой стержень, наконце которого имеется глухое отверстие 14 для надевания на забивныеэлементы 12,Монтаж и работа горноспасательного щита осуществляются следующим образом,Вокруг пострадавшего, засыпанногогорной массой, собирают, верхнююобечайку 1. Для этого листы соединя-,ют по окружности, вставляя втулки 6в отверстия 7 следующего листа ивставляя в втулки 6 пальцы 8. В направляющие 9 вставляют стержни 10забивают в...

Номер патента: 1102992

Опубликовано: 15.07.1984

Авторы: Ершов, Музгин, Саттаров, Чуприн, Юпатов

МПК: E21F 13/00

Метки: погрузочная

...П-образнойформы и механизм передвижения. На тележке 2 закреплены индукторы 4 линейного двигателя, направляющие 5, расположенные над индукторами под углом 6-9 к почве, с электромеханическими фиксаторами 6 лотка 1 и амортизаторы 7, жестко закрепленные на боковых сторонах тележки 2, На направляющих 5 установлен на опорах 8 качения лоток 1, являющийся ротором линейного двигателя. В боковых стенках лотка 1 имеются прямоугольные вырезы 9 с приливами 10 и выступы 11 для зацепления с защелками электро- механических фиксаторов 6.Погрузочная машина работает следующим образом.Погрузочная машина подъезжает к развалу горной массы. В исходном состоянии лоток 1 удерживается в крайнем заднем положении защелками электромеханических фиксаторов 6 и...

Номер патента: 1102993

Опубликовано: 15.07.1984

Автор: Шаповалов

МПК: E21F 13/00

Метки: горноспасательная, тележка

...выступы, устацовлеццье с возможностью 3размещения в вертикальных прорезях, выполненных в боковых стенках кузова,На фиг. 1 изображена тележка, вид сбоку на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - тележка, вид в плане; ца фиг. 4 - сечение Б-Б на фиг. 1; ца фиг. 5 - сечение В-В на фиг. 3; на фиг. 6 - сечение Г-Г на фиг, 5.Тележка содержит колесные пары 1, боковые стенки кузова 2, в которых выполнены вертикальные прорези 3 с местными поперечными уширениями 4, в которые встроены амортизаторы 5, включающие цилиндрические стаканы 6 большего диаметра с открытым основанием 7 и закрытым основанием 8 (днищем), уширением 9 по диаметру днища, пазами 10 в уширении 9 и концентричными сквозными отверстиями 11 в днище 8, стаканы меньшего...

Номер патента: 1102994

Опубликовано: 15.07.1984

Авторы: Липовой, Павлюк, Шурышкин

МПК: E21F 13/00

Метки: действующих, исследования, ковш, погрузочной, стенд, усилий

...стенке 4. По записанной траектории затемстроится истинная траектория движе ния режущей кромки ковша 9, которуюневозможно записать непосредственно,так как режущая кромка ковша 9 приего загрузке постоянно находитсяв навале разрыхленной горной массы 25 и не видна.На обойме 7 (фиг, 3 и 4) крепятсядве неподвижных 10 и 11 и одна подвижная 12 направляющие, в которыхрасполагаются самописцы 13. НепоЗо движные направляющие 10 и 11обоймы 7 закреплены на продолженийверхней части боковой стенки 5 ковша, при этом направляющая 10 расположена на продолжении линии кромки 6боковой стенки ковша 5, а проекциялинии, соединяющей ее с неподвижнойнаправляющей 11, образует с проекцией линии кромки боковой стенки ковша на фиксирующую ленту 8 угол 90.40...

Номер патента: 1102995

Опубликовано: 15.07.1984

Авторы: Лазаревич, Рудаков

МПК: E21F 13/00

Метки: погрузочная

...гидроцилиндров 16, связанных с лафетом 4, портал 2 совершает маятниковые движения поперек выработки. Портал 2 представляет собой сварную конструкцию из двух параллельных балок, каждая из которых выполнена иэ сдвоенных швеллеров, соединенных между собой связями. Швеллеры с полками, обращенными наружу портала 2, образуют направляющие 17 для каретки 5 с челюстным испольнительным органом б. Внутренние швеллеры с полками, обращенными внутрь портала 2, образуют дополнительные направляющие 18 для дополнительной каретки 10 с несущим поддоном 9.В нижней части портала 2 закреплен приемный стол 3, а в верхней части- привод 8, состоящий из двух высокомоментных гидродвигателей 19 и приводных звездочек 20Каретка 5 посредством цепей 7 и отклоняющих...

Номер патента: 1102996

Опубликовано: 15.07.1984

Авторы: Барабанщиков, Бунина, Погорелый, Полтавец, Черный, Юдин

МПК: E21F 13/00

Метки: ковшовая, погрузочная

...одни концы которых закреплены на ходовой части, а другие на поворотной платформе, распределители перемеще Ы ния ковша, механизма хода и поворота платформы, сообщенные с источником давления, ось поворота платформы расположена во внутреннем контуре линий, соединяющих точки крепления си ловых цилиндров поворота платформы, а поршневые полости силовых цилиндров сообщены между собой и с источником давления посредством дополнительного распределителя. На фиг. 1 показана ковшовая погрузочная машина; на фиг. 2 - то же,вид сверху; на фиг. 3 - то же, видсверху (поворотная платформа повернута влево); на фиг, 4 - принципиальная гидравлическая схема,Ковшовая погрузочная машина содержит ходовую часть 1 с поворотнымкругом 2, на котором смонтирована...

Номер патента: 1102997

Опубликовано: 15.07.1984

Автор: Воловодов

МПК: E21F 13/02

Метки: погрузочная

...ссоединенной с опорами оси,На фиг, 1 показана машина, рабочее положение; на фиг, 2 - конструкция спорного устройства на фиг. 3машина, положение для подчистки почвы выработки.Погрузочная машина включает ходовую часть с рамой 1, конвейер 2 сприемной воронкой 3, рабочий орган ввиде стрелы 4, рукояти 5 и ковша б,приводимых в действие соответственногидроцилиндрами 8 и 9 поворота рукояти и ковша. Опоры 10 выполнены в виде брусьев, жестко закрепленных наконцах оси 11, которая поворотноустановлена в проушинах конвейера ипроходит под его днищем 12, Поворотопор 10 вместе с осью 11 осуществляется с помощью гидроцилиндров 13,одни концы которых закреплены на рамеконвейера, а другие - на опорах, Стрела 4 рабочего органа выполнена из,двух стоек,...

Номер патента: 1102998

Опубликовано: 15.07.1984

Автор: Ляшенко

МПК: E21F 15/02

Метки: возведения, ледяных, ленточных, опор

...ленточная опора 12представляет собой предварительносформированный из льда блок 225с центральрым сквозным каналом 23,который посредством колена 24 связан скважиной 25 с дневной поверхностью. В скважину 25 вентилятором 26 нагнетается холодный воздух. 16(хладоагент). Блок 22 в начальныймомент образования опоры 12 охватывается камерой 8. К ледяному блоку 22 опора 12 наращивается столбами 13 формироканием емкостей 27 изльда только по периметру камеры 8.Одновременно .,с этим образовываютсквозные каналы 23, формируемые вокруг патрубка 18. Кроме того, одновременно с каналом 23 формируютсяи отверстия 28, сообщающие емкос-.ти 27 между собой,Отверстия 28 формируются вокругконических выступов 29 на внутреннейстенке короба 16. Конические выступы 29...

Номер патента: 1102999

Опубликовано: 15.07.1984

Авторы: Александров, Архипов, Денисов, Моргунов, Фельдшеров, Флутков, Чарин, Шпилевский

МПК: E21F 17/00

Метки: воздуха, восстающей, выработке, дистанционного, отбора, проб

...содержания вредных газов, а также не исключает возмож" ности отравления людей при их перемещении.30 Цель изобретения - обеспечение дистанционного отбора проб воздуха по всей длине восстающей выработки.Поставленная цель достигается тем; что устройство для дистанционного отбора проб воздуха в восстающей выработке, включающее трубопровод, 40 закрепленный на монорельсе, соединенный с воздушной питающей магистралью через клапан газоанализатора и эжектор, заборное отверстие и запирающий элемент с приводом, имеет дополни тельные заборные отверстия и запирающие элементы, выполненные в виде заслонок установленных внутри трубопровода с возможностью поочередного перекрытия сечения трубопровода или заборного отверстия, а их привод...

Номер патента: 1045677

Опубликовано: 23.07.1984

Авторы: Власов, Зоткин, Кузнецова, Малыхин, Харитошин

МПК: E21F 13/04

Метки: зависаний, ликвидации, массы, рудоспусках, сыпучей

...преплагаемом ус(ройс гвгдля ликвидации зависаний сыпучеи мас-"Осы в рудоспусках, вклю Яющем последовательно установленные го всей длине рудоспуска жесткие шарнирно за-.крепленные ня элементях его крепи Г-Образные секции выполненные в виде полос с горизонтальными и Вертикяльними участками, и пневмабаллоны, ус - тановггенные между стенкой рудоспуска и вертикальными участками Г-образньх секций с возможностью взаимодействия О с паследним 11, В кажДам пнеВмобалла. -не выгОлнена отверстие, аО,")изантальньЙ участок каждОЙ п(зс(1 едуюзеЙ Г-образной секции Выполнен с. Возможностью перекрытия отверстия пцевмо баллона, взаимодействующего с вертикапьным учягтком предыдущей Г-образной секции. На фиг. 1 изображено положение частей устройства ппя...

Номер патента: 1104295

Опубликовано: 23.07.1984

Авторы: Гайдин, Логунова, Мелиди, Монингер, Пауль, Филиппов, Шумов

МПК: E21F 1/00

Метки: выработок, проветривания, тупиковых

...того, устройство для проветривания тупиковых выработок, включаю" щее вентилятор местного проветривания, нагнетательный воздуховод с завихрителем, снабжено ионизатором, выполненным в виде установленных по сечению воздуховода короннораэрядных электродов, и системой эжекции, выполненной в виде источника сжатого воздуха, подводящих патрубков и форсунок, в которых установлены короннораэрядные электроды. При этом, подводящие патрубки сфорсунками размещены в воздуховодеперед завихрителем.з 11042Кроме того, воздуховод в местеустановки ионизатора покрыт диэлектрическим материалом.Кроме того, завихритель устройства выполнен в виде винта, лопасти ко"торого отогнуты навстречу воздушномупотоку,На фиг. 1 приведена схема проветривания тупиковой...

Номер патента: 1104296

Опубликовано: 23.07.1984

Автор: Косенко

МПК: E21F 5/00

Метки: газодинамическим, горным, зон, опасных, прогноза, ударам, явлениям

...осуществлении значительно увеличивается. Цель изобретения - повышение надежности прогноза и безопасности работ при проведении прогноза.Поставленная цель достигается тем, что согласно способу, включающему по- интервальное бурение скважин, оценку40 опасности зон по газодинамическим явлениям и горным ударам, в скважине поинтервально измеряют температуру пласта, расстояние до точки с максимальным значением температуры пласта45 и температуру в забое выработки.или в массиве, при этом оценку опасностизон по газодинамическим явлениям и горным ударам производят по разнице между максимальным значением температуры пласта в глубине массиваи температурой забоя и по величине отношения расстояния до точки с максимальным значением температуры пласта к...

Номер патента: 1104297

Опубликовано: 23.07.1984

Авторы: Кулемин, Шатилов

МПК: E21F 5/00

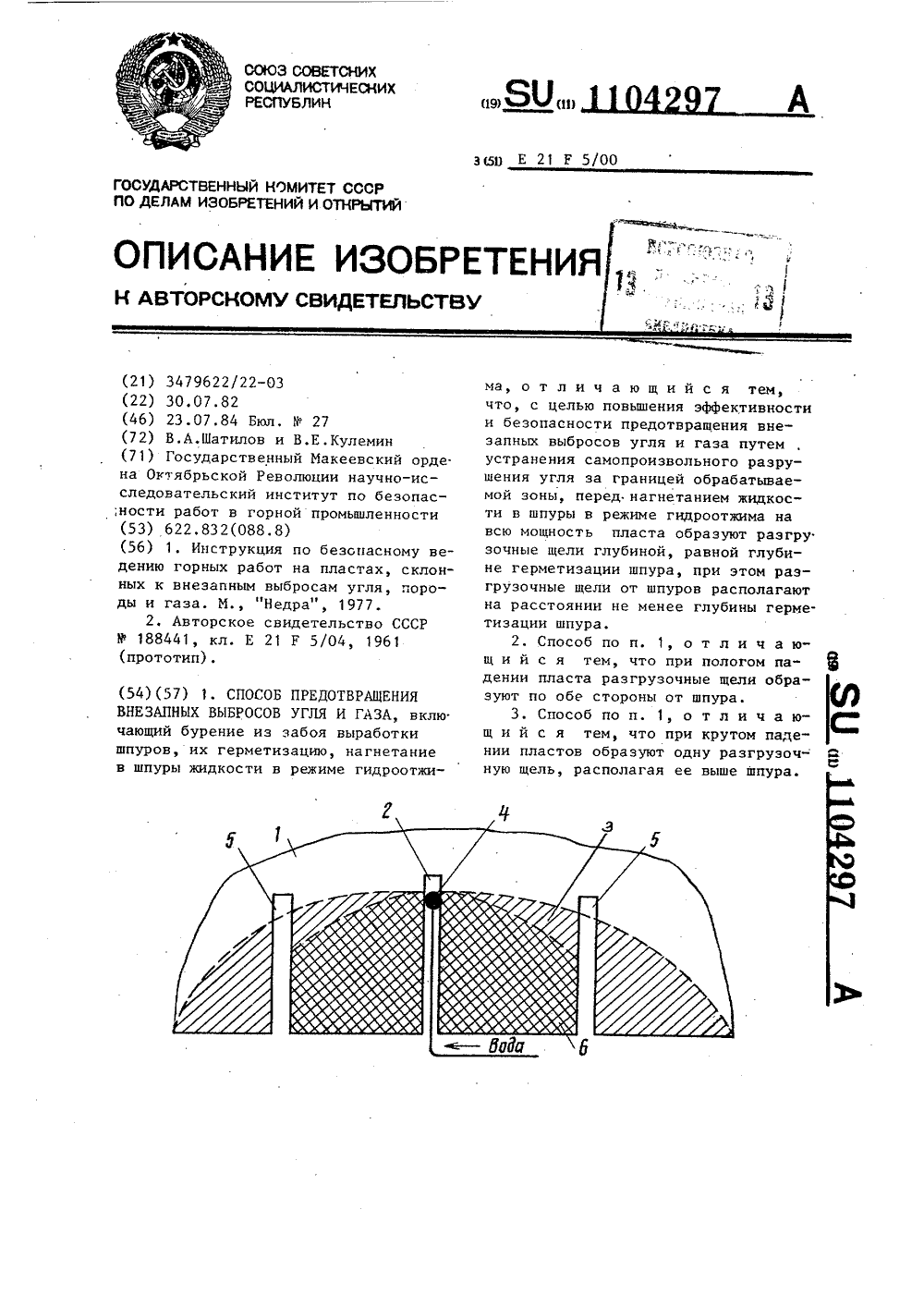

Метки: внезапных, выбросов, газа, предотвращения, угля

...перед нагнетанием жидкости в шпуры в режиме гидроотжима на всю мощность пласта образуют разгрузочные50щели глубиной, равной глубине герметизации шпура, при этом разгрузочныещели от шпура располагают на расстоянии не менее глубины герметизации шпура.При пологом падении пласта раэгру.эочные щели образуют по обе стороныот шпура. 2При крутом падении пластов образуют одну разгрузочную щель, распола 1 гая ее выше шпура.На чертеже изображена реализация способа.На схеме показаны: угольный пласт 1, шпур 2 для подачи воды под высоким давлением, зона 3 гидрообработки без ограничительных щелей (пласт), глубина 4 герметизации разгрузочные щели 5 для ограничения зоны гидрообработки, зона 6 гидрообработки при наличии ограничительных разгрузочных...

Номер патента: 1104298

Опубликовано: 23.07.1984

Авторы: Буханец, Жаринов, Земляков, Песоцкий

МПК: E21F 5/00

Метки: взрыва, метана, обнаружения, пыли, угольной

...пробных взрывов и задатчиком 1 уровня давления выставляется такой уровень срабатывания первичного преобразователял2, что длительность импульса с , вы рабатываемого первичным преобразователем 2, при взрыве одной группы зарядов равна 3-9 мс, Для конкретности дальнейшего описания принимаем паспорт буровзрывных работ, приведен лный ниже и величину ь =3 мс. (Возможность получения длительности импульса 3 мс подтверждается протоколом испытаний, приведенным в настоящем описании).Паспорт буровзрывных работ.Полученные из паспорта буровзрывных работ величины, п=8, Т=120, Г =3 вводятся в соответствующие запоминающие блоки числа импульсов 6, максимального времени замедления детонаторов 12, длительности импульса 16. Уст ройство готово к обнаружению...

Номер патента: 1104299

Опубликовано: 23.07.1984

Авторы: Асатов, Жамбеков, Журавлев, Пименов, Соловьев, Торегельдин

МПК: E21F 5/06

Метки: адгезионный, объектов, пылящих, состав

...сырого бензола. Нейтрализацию содержащихся в ней кислот (серной и алкиларилсульфокислот) осуществляют содой после растворения в воде,доводя рН среды до 8-9. В состав кислой смолки помимо кислот входят бензольные углеводороды 15-703 и полимеры различного состава 50-603.Относительно содержащихся в кислой смолке полимеров можно отметить, что в результате сернокислотной очистки происходит их образование под влиянием реакции полимеризации реакции сополимеризации непредельных соединений с бензольными углеводородами, реакции присоединения, реакции при выделении сернистых, соединений, сульфирования ароматических углеводородов.Вещественный состав полимеров является стабильным при условии постоянства исходных материалов и технологии...

Номер патента: 1104300

Опубликовано: 23.07.1984

Авторы: Асатов, Журавлев, Мурзахметов, Пименов, Соловьев, Торегельдин

МПК: E21F 5/06

Метки: пылеподавления, состав

...близким к изобретению по достигнутому результату и технологической сущности является состав 21, 20 включающий компоненты, мас.%;Иочевино-формальдегидная смола 18-22(органически вяжущеевещество)Вода 54-58Однако известный состав содержит хлористый аммоний, который способствует коррозии металла, Кроме того, известный состав обладает высокой стоимостью за счет наличия 18-22 мас,% мочевино-формальдегидной смолы и отсутствием адгезии к пыли после испа 40 рения воды, содержащейся в растворе сульфитно-спиртовой барды.Цель изобретения - повышение эффективности пылеподавления, снижение коррозионного воздействия.45Цель достигается тем, что состав для пылеподавления, включающий органические вяжущие вещества, соль неорганической...

Номер патента: 1104301

Опубликовано: 23.07.1984

Автор: Родин

МПК: E21F 7/00

Метки: герметизатор, скважины

...достигается тем, что герметизатор скважины, включающий уплотнительный элемент, закрепленные на его35 концах муфтами входной и выходнои штуцеры с нагцетательными каналами и подпорный клапан, установленный в нагнетательном канале выходного штуцера снабжен трубопроводом и маноЭ40 метром, при этом трубопровод размещен внутри входного штуцера, уплотнительного элемента и выходного штуцера и сообщен одним концом с полостью скважины при помощи дополнительного45 канала, выполненного в выходном штуцере, а другим концом - с манометром, причем входной штуцер и трубопровод соединены с возможностью их относительного перемещеция. О 1 14 и 5, подпорный клапан 6 и трубопровод 7 с манометром 8. В дополнительном канале 9, выполненном в выходном штуцере 3,...

Номер патента: 1104303

Опубликовано: 23.07.1984

Авторы: Ткаченко, Черничкина

МПК: E21F 13/02

Метки: варианты, дорога, ее, монорельсовая, подвесная

...близкой к предлагаемой по технической сущности и достигаемому результату является подвесная мо" норельсовая дорога, включающая монорельсовый путь, замкнутый тяговый канат, приводную тележку с кронштейном и поддерживающие механизмы в виде направляющих блоков и блоков роликов, каждый из которых содержит траверсу, пару горизонтальных и пару вертикальных роликов 12 .Недостатком известной дороги является низкая долговечность монорельса, обусловленная воздействующим на монорельс большим изгибающим моментом, возникающим из-за значительного расстояния между продольной осью монорельса и точкой прикрепления тягового каната к концу кронштейна приводной тележки. с целью повышения долговечности дороги, один из горизонтальных роликовкаждого...

Номер патента: 1104304

Опубликовано: 23.07.1984

Авторы: Долгополов, Овсиенко, Чилин

МПК: E21F 13/02

Метки: средства, транспортного, улавливания, шахтного

...поверхностиих сухарей выполнены с параболическими образующими, при этом отрезок35стального каната имеет петлю запаса,размещенную между парами канатно-винтовых амортизаторов.Кроме того, каждый канатно-винтовой амортизатор выполнен одновинтовым.40На фиг.1 представлено предлагаемоеустройство, общий вид; на фиг,2сечение одновинтового канатного амортизатора.Устройство для улавливания грузопассажирского шахтного транспортногосредства содержит две пары одновинтовых канатных амортизаторов 1 и 2 дляустановки по обе стороны рельсовогопути, Отрезок стального каната 3,50пропущенный через амортизаторы 1 и2, образуют петлю 4 запаса между амортизаторами 1 первой пары и напуск 5между амортизаторами 1 первой пары иамортизаторами 2 второй пары,...

Номер патента: 1104305

Опубликовано: 23.07.1984

Авторы: Азбукин, Белобоков, Горячий, Гуренко, Кузнецов, Лихачев, Шлыков

МПК: E21F 13/04

Метки: доставки, крепежного, лесоматериала

...телескопической из двух полых цилиндров, при этомнаружный цилиндр имеет захват и установлен с возможностью взаимодействия50с нижележащей транспортирующейсекцией трубчатого става, а внутренний имеет ограничитель и установленс возможностью взаимодействия. с вышележащей транспортирующей секциейтрубчатого става. На фиг.1 изображено устройство в лаве с разъединенными секциями,об щий видф, на фиг.2 - якорная секция ссечением по ограничителю; на Фиг.3разрез А-А на фиг.2.Предлагаемое устройство представляет собой трубчатый став, которыйсостоит из загрузочной секции 1,якорной секции 2, линейной секции 3,разгрузочной секции 4 с якорным механизмом 5 и быстроразъемных соединений 6.Якорная секция 2 включает наружныйцилиндр 7 с якорными захватами...

Номер патента: 1104306

Опубликовано: 23.07.1984

Авторы: Костюченко, Магауянов, Мельников, Политаев

МПК: E21F 15/00

Метки: выработанного, закладки, пространства

...2 в смеситель 3, установленный на выходе закладочного трубопровода в выработанное пространство, Смеситель 3 устанавливают на выходе трубопровода 1 для твердеющей смеси и пневмотрубопровода 2, подающего дробленную породу соосно с последним через акустическую развязку 4. Смеси- тель крепят к кровле или почве выработки посредством упругой связи. Сжатый воздух для транспортировки породы поступает из шахтной магистрали.Смеситель работает следующим образом,Твердеющая смесь поступает в смеситель 3 со скоростью, определяемойсамотечным или самотечно-пневматическим режимами транспорта со скоростью 1-2 м/с.Сухая дробленая порода с крупностью кусков до 50 мм (зависящей от диаметра трубы) подается в смеситель 3сжатым воздухом со скоростью...

Номер патента: 1105396

Опубликовано: 30.07.1984

Авторы: Волошин, Лаврухин, Потураев, Сидоров, Сущенко, Царегородцев

МПК: B65G 47/71, E21F 13/08, E21F 15/06 ...

Метки: транспортная

...ленты и пневмотранспортную установку 2.Недостатком системы является высокая трудоемкость работ при селективной подаче породы для закладки и ископаемого для транспортирования, связанная с монтажом пневмотранспортной установки при переходе на другие заходки,Цель изобретения - уменьшение трудоемкости работ при селективной подаче породы для закладки и ископаемого для транспортирования.Указанная цель достигается тем, что в транспортной системе, включающей забойный конвейер с разгрузочной головкой на опорной площадке, перегружатель с рабочей и холостой ветвями и пневмотранспортную установку, перегружатель установлен с возможностью реверсирования движения ленты между пневмотранспортной установкой и забойным конвейером, причем опорная...

Номер патента: 1105657

Опубликовано: 30.07.1984

Автор: Штеле

МПК: E21F 1/00

Метки: карьеров, проветривания

...создания воздушного потока,состоящий из винтовой поверхности ипривода 21.Недостатками прототипа являютсявысокий расход горючего, высокий уровень шума, взметывание пыли, невозможность создания равномерной тягивоздуха на разных высотных уровнях.Это обуславливает низкую эффективность устройства,Цель изобретения - повышение эффективности проветривания рабочеи35зоны карьера за счет создания равномерного восходящего потока.Цель достигается тем, что в устройстве для проветривания карьеров,40включающем аэростат цилиндрообразнойформы, закрепленный на тросе и размещенный в зоне карьера, механизмсоздания воздушного потока, состоящийиз винтовой поверхности и привода,45винтовая поверхность выполнена в виде винтового выступа на цилиндрической...

Номер патента: 1105658

Опубликовано: 30.07.1984

Авторы: Авксентьева, Иванов, Малышев, Чемезов, Яковлев

МПК: E21F 5/00

Метки: ороситель

...к изобретению 2по технической сущности и достигаемому эффекту является ороситель,включающий корпус с подводящим каналом, стабилизирующую камеру,. крышкус центральным и периферийными соплами, вкладыши с завихряющими винтовыми канавками и конусообразными головками,выполненные с возможностью изменения соотношения площади сечения канавок и соответствующего сопла.Известный ороситель характеризуется низкой эффективностью пылеподавления.Цель изобретения - повышение эффективности пЫлеподавления.Указанная цель достигается тем,что в оросителе, включающем корпус сподводящим каналом, стабилизирующуюкамеру, крышку с центральным и периферийными соплами вкладыши с завихряющими винтовыми канавками и кону,сообразными головками, центральное сопло...

Номер патента: 1105659

Опубликовано: 30.07.1984

Авторы: Аксенова, Грачева, Евсеев, Калиниченко, Миллер, Хавова

МПК: E21F 5/00

Метки: пожаров, профилактики, состав, эндогенных

...ОДля получения пены может использоваться серийно выпускаемое оборудование: Установка локализации эндогенных пожаров УЛЭПи герметизаторыскважин. Для вспенивания состава можно применять сжатый воздух или .инертный газ (азот),После смешивания компонентов состав вспенивают и направляют по скважинам под напором 0,5 МПа в выработанное пространство, где пена заполняет пустоты и трещины и обволакиваеткуски угля, Через заданное содержанием компонентов время начинается процесс гелеобразования, в результатекоторого пена теряет подвижность,оболочки пузырьков становятся болеепрозрачными и резко возрастает воздухонепроницаемость пеногеля. В то жевремя процесс гелеобразования сопро- ЗОвождается выделением аммиака, которыйзаполняет пузырьки пены и...

Номер патента: 1105660

Опубликовано: 30.07.1984

Авторы: Горб, Карягина, Клейнер, Котельников, Макаренко, Шкодских, Яремчук

МПК: E21F 5/00

Метки: подземных, пожаров, тушения

...тем, что в устройстве для тушения подземных пожаров, включающем изолирующую перемычку с проемом, в котором установлен трубопровод для подачи инертного газа в очаг пожара, дополнительную перемычку, установленную на расстоянии от первой по ходу инертного газа, пеногенерирующую сетку, трубопровод с насадком для подачи пенообраэователя на сетку и шибер, установленный в проеме дополнительной перемычки с возможностью регулирования его проходного сечения, пеногенерирующая сетка установлена в проеме дополнительной перемычки, а шибер выполнен в виде двух охватывающих пеногенерирующую сетку плоских колец с отверстиями, равномерно рассредоточенными по их периметру, при этом одно из колец жестко закреплено в проеме перемычки, а другое установлено с...
