Номер патента: 900029

Опубликовано: 23.01.1982

Авторы: Воронов, Ермолаев, Трубицын

МПК: E21F 5/00

Метки: крепи, механизированной, пылеподавления

...действиясистемы, обеспечить автоматическоепрекращение подачи жидкости к оросителям в случае непредвиденной остановки секции крепи, увеличить давление на аросителях без применениявысоконапорных насосных установок ив результате этого повысить эффективность пылеподавления,Формула изобретения Система пылеподавления механизированной крепи, содержащая противопожарный трубопровод, забойный водопровод, гидромагистрали на секциях крепи и оросители, о т л и ч а ющ а я с я тем, что, с целью повышения эффективности и надежности действия эа счет повышения давленияжидкости на оросителях, она снабжена гидропроводом,имеющим гидроцилиндрры, при этом корпусы гидроцилиндрови штоки укреплены на смежных секциях крепи, а поршневые и штоковые полости...

Номер патента: 900030

Опубликовано: 23.01.1982

Авторы: Степанов, Шангин

МПК: E21B 21/07, E21F 5/00

Метки: водовоздушной, приготовления, смеси

...крышка 6,имеющая полусферическую проточку 7 искошенные кромки 8, которые вместесо стенкой корпуса 3 создают кольцевой зазор 9, образующий водяной факел б 0, перпендикулярный направлениюпотока воздуха бб. Величина зазора 9регулируется пружиной б 2, надетой настержень 5 между втулкой б 3 с наклонными каналами 4 и гайкой б 5. При этом3 90 степень сжатия пружины 12 определяет величины кольцевого зазора 9 и кольцевой полости, образованной внутри корпуса, полусферической поверхности крышки 6 и торцом втулки 13.Устройство работает следующим образом.Воздушный поток 11 проходит через кожух 1, при этом происходит его смешивание с водяным факелом 10, который образуется при проходе струи воды из трубопровода 4 через наклонные каналы 14 втулки 13,...

Номер патента: 900031

Опубликовано: 23.01.1982

Авторы: Жунусов, Лихарев

МПК: E21F 5/04

Метки: плоскоструйная, форсунка

...что паз выполненс лугообразно выпуклым лном, расположенным ниже канала формирования факела жидкости.ОНа фиг. 1 изображена плоскоструйнаяфорсунка, продольный разрез; на фиг. 2 сечение А - А на фиг. 1.Корпус 1 плоскоструйной форсунки содержит взаимопараллельные водоподводя щие каналы 2, ссобщающиеся с каналом 3для формирования факела жидкости, паз 4 с дугоообразно выпуклым дном 5. Для очистки форсунки имеется заглушка 6. Выходные цилиндрические отверстия 7, образованные пересечением паза 4 с каналом 3.расположены на одной оси строго друг против друга.Каналы 2 выполнены на одинаковом р:стоянии от центра корпуса форсунки, рясно ложены в одной плоскости, проходящей чс900031 Формула изобретения фи Состав Техред А Тираж 4 И Государственно...

Номер патента: 900032

Опубликовано: 23.01.1982

Авторы: Брюханов, Буймов, Легкодух

МПК: E21F 5/04

Метки: пылеподавления

...перед насадкой 12 сопла 3,Поршень 9 подпружинен пружиной 13 со стороны насадки 12 и подвижность его ограничивается кольцевым упором 14.Устройство работает следующим образом.Жидкость по патрубку 2 через пустотелый вал 7 поступает к разбрызгивающим соплам 3, затем через сквозные отверстия 10 в поршне 9 к насадке 12. При истечении жидкости из сопел, в результате их перпендикулярного расположения к оси вращения и установки под углом к плоскости вращения, создается крутящий момент. Под действием его гидрореактивная турбинка 4 вращается в подшипнике 5, расположенном в ступице 6. В корпусе 1 устройства создается разрежение, в результате чего происходит всасывание запыленного воздуха.Запыленный воздух завихряется и далее смешивается с...

Номер патента: 900033

Опубликовано: 23.01.1982

Авторы: Власов, Гайдин, Еременко, Мухин, Умнов, Чирков

МПК: E21F 5/20

Метки: подавления, пыли

...17 производят через кран 23,.шланг 24 в кольцевую камеру 25, откуда от истекает через щели 21.50Диффузор 18 эжектора 17 снабжен спиральной винтовой перегородкой 26 и имеет в боковой стенке диффузора 18 на выходном конце отверстие 27 для удаления смеси воды с пылью.Для регулирования зоны действия ограждающего воздушно-водяного потока в зависимости от размеров источника пылеподавления выходная часть28 диффузора 3 дополнительного эжектора 2 выполнена гоФрированной изэластичного материала, например прорезиненной ленты, а полый усеченныйконус 1 снабжен конус насадкой 29,выполненной также гофрированной из4эластичного материала и соединеннойс выходной частью 28 диффузора дополнительного эжектора посредством стоек 30, выполненных из того же...

Номер патента: 900034

Опубликовано: 23.01.1982

Авторы: Гуслистый, Крамарчук, Полуянский, Савицкий

МПК: E21D 19/00, E21F 13/00

Метки: выпуска, руды

...5 нирными пятами 9.Корпус 1 имеет в нижней части основание 10 с лыжами 11, установленными в пазы плоской платформы 12. В нижней части корпуса 1 расположены жестко с ним связанные вертикальные гидродомкра- зе ты 13. Основание 10 соединено с плоской платформой 12 посредством горизонтальных "гидроцилиндров 14.Гидроцилиндры 4 связаны с одной стороны шарнирно с затвором 2, снабженным вырезами 15, а с другой - с кронштейнами 16, закрепленными на цилиндрических втулках 17, снабженных выточками 18 и 19,Штоки 20 с пружинами 21 соединены с одной стороны с диафрагмой 22, закрытой крышками 23 и 24, а с другой - с 4 О сухарями 25, установленными в поперечные пазы 26 втулки 17.Устройство работает следующим образом. К началу выпуска предназначенный...

Номер патента: 900035

Опубликовано: 23.01.1982

Авторы: Еськов, Лебедев

МПК: E21F 13/00

Метки: дороги, каната, канатной, направления, поддержания

...в плане и профиле независимо от составляющей тягового усилия.Эта цель достигается тем, что в устройстве средство крепления обоймы выполнено в виде шарнира, продольная ось которого параллельна оси тягового каната. Обойма выполнена из разъемных и взаимозаменяемых скоб, шарнирно установленных на оси.На фиг. 1 показано устройство, общий вид; на фиг. 2 - блок с корпусом, общий вид; на фиг. 3 - сечение А - А на фиг. 2.Устройство содержит вращающийся на оси блок 1, подвешенный с помощью средства крепления 2 к кронштейну 3, закрепленному скобами 4 за стойку крепи 5. Подвеска блока 1 к кронштейну 3 осуществлена через обойму 6 блока.Обойма состоит из двух разъемных и взаимозаменяемых скоб 7 и 8, собранных на общей оси 9 с блоком и раздвигаемых на...

Номер патента: 900036

Опубликовано: 23.01.1982

Автор: Бураков

МПК: E21F 13/02

Метки: вагонеточный, конвейер-поезд

...толкателя, установленного с возможностью взаимодействия с вагонетками.На фиг. 1 изображен вагонеточный конвейер-поезд, главный вид; на фиг. 2 разрез А - А на фиг. 1.Вагонеточный конвейер-поезд включаетлокомотив 1, грузонесущий орган 2, замкнутый в горизонтальной плоскости на раме 3Составит ло Техр Тира ИПИ Государст по делам изоб Москва, Ж -ПП Патент, нинка ель И. С ед А. Бой ж 469венного ретений 35, Рау г. Ужго Редактор Л, ГратилЗаказ 12145/54ВНИ рректор В. БутягдписноеССР комитета С и открытии шская наб од, ул. Пр 113035 лиал П д. 4/5ектная, 4 поезда, которая выполнена в виде прерывисто бесконечных направляющих 4. В качестве привода вагонеточного конвейера применен цепной толкатель контактно-поворотного действия 5, а каждая...

Номер патента: 900037

Опубликовано: 23.01.1982

Авторы: Зайдель, Мерцалов, Немькин, Омаров, Пархоменко, Син, Токмурзин, Трухин

МПК: E21F 13/02

Метки: грузолюдское, транспортирующее

...устройство состоит из платформы 1 с запасом тягового каната и грузовой платформы 2, соединенных между собой шкворнем 3 и оснащенных съемными опорныыми лыжами 4, уложенных на почву выработки в колею направляющих брусьев 5, тягового каната 6. Между направляющими брусьями 5 устанавливаются поддерживающие и отклоня 900037ющие ролики 7, предохраняющие тяговый канат от трения о почву и препятствующие его поднятию.Платформа 1 снабжена прицепным устройством, выполненным в виде плиты 8 с гнездами для крепления каната, снабжен. ной штоком 9, установленным подвижно в стакане 10, Жестко закрепленном на днище платформы, причем шток 9 удерживается в среднем положении пружиной 11,Предлагаемое грузолюдское транспортирующее устройство работает...

Номер патента: 900038

Опубликовано: 23.01.1982

Авторы: Вороненко, Казаков, Мальчик, Тен, Янютин

МПК: E21F 13/02

Метки: вагонеток, шахтных

...выполнен из неподвижной части с размещенной на ней первичной обмоткой и подвижной, выполненной с разьемом и установленной с возможностью перемещения в вертикальной плоскости и контакта с кузовом очищаемой вагонетки.На чертеже показано устройство для очистки шахтных вагонеток.Оно состоит из неподвижной части магнитопровода 1 с первичной обмоткой 2 и подвижных разъемных его частей 3 и 4, вагонетки 5. Для перемещения разъемных900038 Составитель И. СиниТехред А, Бойкасираж 469дарственного комитеизобретений и откЖ - 35, Раушскаянт, г. Ужгород, ул каяКорректор С1 одписноеа СССРытийаб., д. 4/5Проектная, 4 3частей 3 и 4 магнитопровода предусмотрены силовые цилиндры 6 и 7.В нерабочем положении обмотка 2 отключена от сети, а подвижные...

Номер патента: 900039

Опубликовано: 23.01.1982

Авторы: Гребенщиков, Дашевский, Жигарев, Ли, Савченков

МПК: E21F 13/04

Метки: породоспуск

...разделительную камеру 3.В сводовой части разделительной камеры 15 в целике 4 по оси 5 симметрии породоспуска, выполнен проем 6, в котором установлензатвор 7.Разгрузочная камера имеет двухстороннюю выдачу транспортируемой горной массы, причем с каждой стороны установлены виброрама и питатель, а в потолочной части установлен шарнирно закрепленный и удерживаемый гидродомкратом отбойный щит 8.Породоспуск работает следующим образом,900039 Формула изобретения Составитель Н. Гуленинов Редактор Л. Гратилло Техред А. Бойкас Корректор В. Бутяга За к аз 12145/54 Тираж 469 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4зВ...

Номер патента: 900040

Опубликовано: 23.01.1982

Авторы: Барабанов, Демин, Квон

МПК: E21F 15/08

Метки: вертикального, закладочного, спуска

...4 сообшен с 15водосборником 5. На верхнем участке трубопровод соединен с трубопроводом водоотлива 6 посредством водоподводяшеготрубопровода 7 задвижкой 8.Причем вертикальные прорези имеютразмер шелей, соизмеримый с крупностьюмелких классов закладочного териала.Эксплуатация устройства для вертикального спуска закладочного материала, установленного например, в шахтном (рудничном) вертикальном стволе (шурфе), заклю- ичается в следующем.Загружаемый в вертикальный трубопровод влажный закладочный материал движется под действием силы тяжести по трубопроводу (ставу) 1, При падении закладочный материал сжимает воздух, находящийся в вертикальном трубопроводе до определенного давления, посредством котороговода и мелкие частицы (фильтрат)...

Номер патента: 900041

Опубликовано: 23.01.1982

Авторы: Зарнадзе, Кагошвили, Микеладзе

МПК: E21F 15/08

Метки: илосборник, призабойный

...В нижней нише очистного забоя сооружается герметичная водоупорная перемычка, например, из оболочек полимерного материала или мягкого водовоздухонепроницаемого материала, заполняемых сжатым воздухом или заполняемых жидкостью,Подача закладочного материала осуществляется с вентиляционного штрека по пульпопроводному трубопроводу 6. Последний монтирован также вдоль очистного забоя у кровли пласта (слоя). Причем, в закладочном трубопроводе забоя через каждые 8 - 10 м встроен тройник с задвижкой 7. К каждому тройнику подсоединяется патрубок 8 длиной до 2-х м, конец которого через перемычку выведен в выработанное и закладочное пространство. Это позволяет подачу закладочной пульпы по всей лаве осуществить непрерывно, обеспечив ее заполнение...

Номер патента: 901177

Опубликовано: 30.01.1982

Автор: Бойко

МПК: B65G 19/24, E21F 13/08

Метки: бойко, звено, соединительное

...1.Скребковый тяговый орган содержит круглозвсцные тяговые цепи 1 и присоединенные к ним цр помощи соединительных звеньев 2 скребки 3. В клиновидные вилки 4 звена введен замыкающий палец 5 с Т-образными головками, который зафиксирова пластинкой 6, вложенной в канавки 7 вилок. Концы пластинки 6 загнуты. Монтаж и демонтаж осуществляется без специального901177 Форму,га изобретения инструмента, для этого один конец пластинки удлинен. Отверстие 8 в скребке 3 удлиненное овальной формы. Конец скребка упирается в кулак соединительного звена и при этом зазоры между пальцем и стенками отверстий в скребке остаются свободн 1 гми. Клиновидность вилок образована за счет внешних скосов 9. Монтаж тягового органа осуществляется следующим образом.В...

Номер патента: 901550

Опубликовано: 30.01.1982

Авторы: Головин, Демин, Квон, Секербаев

МПК: E21D 19/02, E21D 23/03, E21F 15/00 ...

Метки: закладочного, массива, уплотнения

...5.К присоеди интел ьному патрубку 6 подключен шланг 7 для глубокого ввода, конец которого гибкими оттяжками 8 притянут к хвостовику баллона. С внешней поверхности надувной оболочки закреплены проушины 9, через которые пропускается вытяжной трос 10, огибающий баллон уплотнителя. Концы вытяжного троса пропускаются через оградительный щит и снабжаются замками 11. Основной пневмобаллон 1 снабжен дополнительным пневмобаллоном 12 (подушкои), который установлен над. Била основным и их полости сообщены между со бой при помощи дроссельных отверстий 13 с перепускными клапанами 14. Воздухо. распределитель 15 установлен на шланге 16, подающем сжатый воздух в пневмобаллон 12. Присоединительный патрубок 6 соединен сетью сжатого воздуха через...

Номер патента: 901559

Опубликовано: 30.01.1982

Авторы: Горбатенко, Панов

МПК: E21F 1/00

Метки: выемочного, проветривания, участка

...и боковые отверстия Й, Централь"ные отверстия 3 перемычек 1 и 2 сое"динены вентиляционным трубопроводом5, концы которого пропущены черезцентральные отверстия 3. Уменьшение 30площади боковых отверстий 6 перемычек 1 и 2 создает потоки исходящихвеятиляционных струй 6 из лавы 7струи 8 и иэ выработанного пространства струи 9, при этом вентиляцион-ную струю 10 направляют по трубопроводу 5 в общую вентиляционную струю 11,Проветривание выемочного участкаосуществляется следующим .образом.Свежий воздух подают по откаточному штреку и далее по лаве 7 Затемвентиляционная струя частично поступает через боковые отверстия ч перемычки 1 в тупиковую часть вентиляционного штрека, разбавляет метановоз- рдушную смесь, поступающую из выработанного...

Номер патента: 901560

Опубликовано: 30.01.1982

Авторы: Гусев, Кашин, Кротенко, Незговоров, Стружкин, Фурсов

МПК: E21F 1/00

Метки: карьеров, проветривания

...же, вид сверху; на фиг.3- устье горизонтальной выработки, вид сверху; на фиг. 4 - разрез А-А на 15 ,фиг.3Для осуществления проветривания по предлагаемому способу с подошвы первого проветриваемого уступа 1 проходится горизонтальная выработка 2 и из нее в за- Ж карьерную зону - восстающий 3, в устье которого на поверхности устанавливает ся вентилятор 4 главного проветривания. По мере необходимости с последу" ющих уступов проходятся горизонталь- ЗЗ ные выработки 5 и сбиваются в вышележащей 2, при этом вышележащая выработ" ка эаперемыцивается, В устье горизонтальной выработки устанавливается диффузор 6, который перемещается к зО устью каждой новой горизонтальной выработки. Этим достигается сокращение объема проходки, ускоряется ввод системы...

Номер патента: 901561

Опубликовано: 30.01.1982

Авторы: Васильев, Павлов

МПК: E21F 1/00

Метки: карьеров, проветривания

...без разрушения всего слоя инвер"сии в объеме карьера, требующегобольших затрат тепловой энергии. Проветривание карьера происходит только Ив среде опускания тепловых источников,т.е. в окнах, образующихся в инверсионном слое дяя выброса вредных при"месей. В процессе проветривания проис"ходит смешивание нагретого воздуха 20конвективного потока с окружающимвоздухом, что создает турбулентность, которая увеличивает окна винверсионном слое, тем самым повышая,производительность выброса вредных Ипримесей,Таким образом, внедряясь в инвер"сионный слой, тепловые источники соз"дают постоянно действующий конвективный поток воздуха, который при подъе" Зрме выносит вредные примеси в Видегаза или пыли эа пределы карьера.За счет разряжения воздух,...

Номер патента: 901562

Опубликовано: 30.01.1982

Авторы: Афанасьев, Еремеев, Кучуков, Чабан

МПК: E21F 1/00

Метки: анализа, воздуха, выработок, горных, дистанционного, забоях, рудничного, экспрессного

...(выключения) подачи сжатого воздуха в сопло эжектора; 25 - для включения(выключения) вихревого энергоразделителя; 26 - для регулирования вихревого энергоразделителя; 27 - для разделения (соединения) трубопроводов сжатого и отсасывающего воздуха;28 - для открывания (закрывания) воздуха, поступающего в смесительную камеру эжектора. 2 4Устройство для дистанционного отбора проб воздуха и экспрессногоанализа его на содержание вредныхгазов монтируется на магистрали 3сжатого воздуха, предназначенной дляподачи в течение рабочей смены сжатого воздуха в забой выработки.Устройство для дистанционногоэкспрессного анализа рудничного воздуха работает следующим образом,После производства в забое выработки взрывных работ и проветриванияего в течение...

Номер патента: 901563

Опубликовано: 30.01.1982

Авторы: Архипенко, Базаров, Зайцев, Шапиро

МПК: E21F 1/12

Метки: вентиляционными, дверьми

...блока 5 управления выдают сигналы на закрывание одной из дверей шлюза соответственно в каждом из каналов 9 и 10 управления. Поскольку управление закрыванием каждой из двух дверей 5 шлюза производится аналогично, рассмотрим управление закрыванием одной из дверей, например, закрываемой исполнительным блоком 6,Сигнал на закры.вание двери поступает от элементов 1110 или 12 И независимо. Элемент 11 И уп" равляет закрыванием двери в случае, когда поезд движется по такому маршруту, что дверь оказывается входной в шлюз. Элемент 12 И управляет закрыванием этой двери тогда, когда поезд движется по такому маршруту, что данная дверь оказывается выходной из шлюза. Сигнал на закрывание двери с выхода элемента 12 И поступит в том 20 случае, если на...

Номер патента: 901564

Опубликовано: 30.01.1982

Авторы: Аничхин, Могилевский, Скрипников, Флоров

МПК: E21F 3/00

Метки: воздухоохладительная, шахтная

...2, соединен жду собой трубопроводами 3 с з ами3 90156 ч для теплоносителя, циркулирующего с помощью насоса 5 и дополнительного трубопровода 6 с задвижками 7 и 8, который соединяет конденсатор 1 и контактный теплообменник 2 с охладителя- з ми 9 сжатого воздуха компрессорной установки.Шахтная воздухоохладительная установка работает следующим образом.При температурах наружного воздуха МФвыше 2 С его подогрев перед подачей в шахту не требуется. В этот период шахтные холодильные установки рабочают с отводом тепла конденсаторов на градирнях. В компрессорных уста новках сжатого воздуха также отводят тепло воздухоохладителей на градирнях.1 ак системы работают весь весеннелетний период, При понижении температуры наружного воздуха ниже 2 С...

Номер патента: 901565

Опубликовано: 30.01.1982

Авторы: Гильденберг, Лагутин, Мальцев, Пробст, Скляров, Чуприков

МПК: E21F 5/00

Метки: активная, взрывоустойчивая, перемычка

...включает ограждающуюповерхность 1 (2 комплекта) из водопроницаемой ткани, телескопическиетрубы 2 со струбцинами 3, центральнуюраздвижную стойку 4 с соединительной,головкой 5,захваты б,зацепы 7,проемную трубу 8, каркас которой выполнениз дополнительных горизонтальных телескопических труб 9-15 на несущих фланцах 16 и 17 с устройством, обеспечивающим герметичность и фиксацию раздвижки 18 и затянутых в обечайку 19из водонепроницаемой проточной ткани;лаз 20 снабженный крышкой 21, закреп"ленной в нижней, части шарниром 22.В закрытом положении крышка фиксируется подпружиненным крючком 23,а гибкие.43тяги 24 и 25, пропущенные через трубу9, дистанционно открывают и закрываюткрышку люка. С обеих сторон дополнительные горизонтальные...

Номер патента: 901566

Опубликовано: 30.01.1982

Авторы: Афанасьев, Кучуков, Патоша, Чабан, Шерстов, Якунин

МПК: E21F 5/00

Метки: пылеулавливающая

...контакт с ледяной поверхностью пылеулавливающей установки и обеспечивается высокая эффективность осаждение пыли за счет частичной сублимацииледяной облицовки камеры и перегородок.При дальнейшем движении пылевоздушно" го потока по лабиринту пылеосадительной камеры происходит выпадение крупных фракций пыли в соответствии с законом Стокса,Процесс осаждения пыли в пылеосадительной камере 5 ввиду постоянныхотрицательных температур осуществляется комбинированным способом: первичное выпадение вследствие коагуляции под действием кристаллизационного инея, вторичное - под действием граитационных сил и сублимационного л.ьда.Окончательная, тонкая очистка вентиляционного потока от пыли достигается в бескаркасных тканевых фильтрах9, куда воздух...

Номер патента: 901567

Опубликовано: 30.01.1982

Авторы: Балинченко, Большинский, Сапронов, Тимофеев

МПК: E21F 5/00

Метки: выемки, ископаемого, механизированной, полезного

...н р дительности угольных шахт.Цель изобретения - повышение про изводительности и улучшение условий безопасности оцйстных работ яа выбр соопасных пластах.Поставленная цель достигается те что контроль за выбросоопасностью осуществляют в процессе подачи выемочного механизма, при этом для каж дого пласта предварительно определя ют зависимость шумности пласта от скорости подачи выемочного механизммашины до 0,7 м/мин шумность пласта не превышала критический уровень и внезапные выбросы при этом не происходили. В тех случаях, когда задавапась скорость подачи врубмашины в опасных зонах больше 0,7 м/мин, шумность превышала критический уровень и произошло 5 выбросов угля и газа интенсивностью от 20 до 108 т.Регулирование скорости подачи...

Номер патента: 901568

Опубликовано: 30.01.1982

Авторы: Замотаев, Кавер, Печин, Ротин, Шарин

МПК: E21F 5/00

Метки: пылеподавления, состав

..."масе м. давления,Цель изобретна автодорогахтием и упрочненПоставленнаяв качествея применяютотход прил от смолис крытием -спирто ьсией 1 ении творяет тия доро я пыле" го (1 роие пылиокрыги.ся тем, леподавую глиьныхаолино Контактированндующий состав, веКаолинБитумыСмолыИинеральныемаслаПо внешнему виса темного цветаво е Д вОсуществлена проверка свойств контактированной глины при положительных температурах воздуха в промышленных условиях. Для этого проведена обработка участка автодороги длиной 1,5 км с интенсивным движением технологического автотранспорта.Технология применения контактиро" ванной глины: слой контактированной глины толщиной 2-3 см равномерно наносится на полотно дороги путем ее грайдирования споследующей укаткой колесами...

Номер патента: 901569

Опубликовано: 30.01.1982

Авторы: Ерзянкин, Рожкова

МПК: E21F 5/04

Метки: пылеподавления, форсунка

...сжатогоФормула изобретения 3 9.0156Устройство работает следующим оЬ- разом.Сжатый воздух, поступая в сопло 1, проходит через отверстия вставки 2, и, извлекая из кольцевой щели", образу- у емой стенкой канала сопла с регулиро-, вочным стержнем 3, эжектирует воду через штуцер 4 и вместе с ней проходит по продольным пазам 6, обтекая регулировочный стержень 3 с коноидальным утолщением, эластичный шарик 7, полый шаровой сегмент 8, гайку 9 и выходит в виде водовоздушного конуса из диспергированной жидкости.Под воздействием полого шарового 13 сегмента 8, продольно перемещаемого гайкой 9, эластичный шарик 7 изменяет свой диаметральный размер и соответственно угол раствора оросительного факела, 30Расход водовоздушной смеси регу" лируется...

Номер патента: 901570

Опубликовано: 30.01.1982

Авторы: Игишев, Портола

МПК: E21F 5/06

Метки: пенообразующая, пожаров, предупреждения, суспензия, тушения, эндогенных

...выработанного пространства. Поставленная цель достичто в качестве наполнителязованы Сухие отходы флотациюеееееттттеещттеетщт тещит аатее ищащи Сухие отходы флота- Гипс Пенообразоции вательа юющющщВода Состав вес.4 1,2 Остальноедо 100 40,0 20,0 38,0 25,0 1,0 37,0 1,0 35,0 30,0 33;О 0 9 Таблица 2 Кратность пены Время отвержде Стойкостьниямин пены, ч Составсуспензии 6,2 6,0 40 6,3 не распадается 6,3 22 не распадается 12 6,2 не распадается 3 901 при следующем соотношении компонен" тов, вес.:Сухие отходы флотации 35,0 е 38,0Гипс 25,0 е 30,0Пенообразователь 1,0 е 1,1Вода ОстальноеВ табл. 1 представлен состав суспензий с разным соотношением инградиентов.Спенивание всех суспензий произ" водилось на приборе РТ 1 (размельчитель ткани). В...

Номер патента: 901571

Опубликовано: 30.01.1982

Автор: Пак

МПК: E21F 11/00

Метки: водонепроницаемая, перемычка, шахтная

...ушко 22 с круглйм отверстием 23 для оси 24 и неподвижное ушко 25 с овальным отверстием 26,сион" тированное на Фланце 27, Фартук 28, уплотнительную манжету 29 аварийного у лаза, стопорную собачку 30 и гнездо 31, утопленное в крышке для собачки.Шахтная водонепроницаемая перемыч" ка работает следующим образом.46Поплавки 8, с шарнирно установлен" ной дверью 7, в нормальном положении находятся в поплавковой камере 4 /в нижнем положении, а запорное устройство аварийного лаза, т.е. шарнирно подвешенная крышка 16 с поплавком 17,4 находится в горизонтальном положении.При аварии в шахте вода, достигнув определенного уровня, через соедини" тельный канал 6 прежде всего попадает в камеру 4, поскольку устье соединиЮ тельного канала б расположено ниже...

Номер патента: 901572

Опубликовано: 30.01.1982

Авторы: Гельфанд, Гришин, Клиндухов

МПК: E21F 13/00

Метки: веса, действием, доставки, руды, собственного

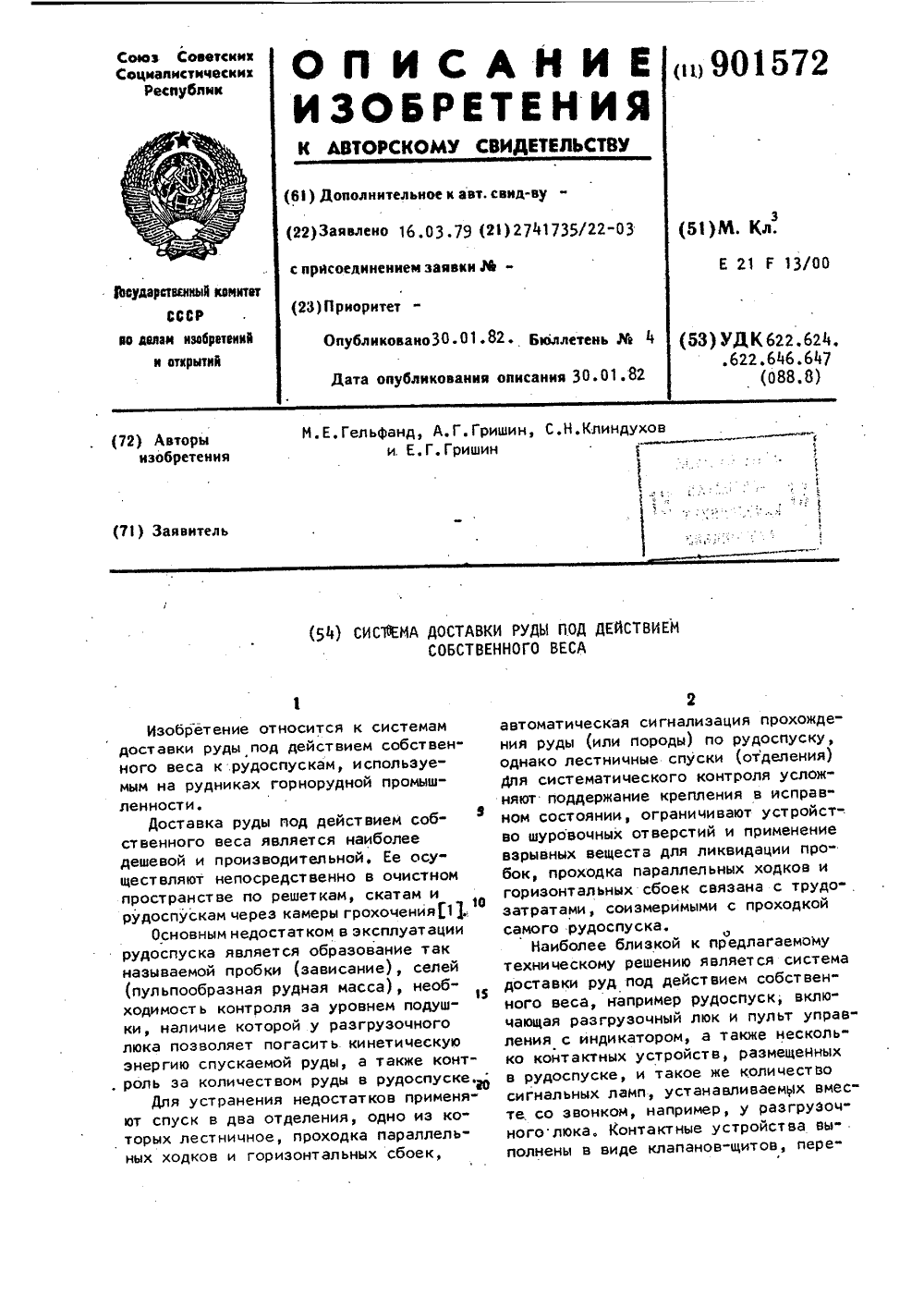

...двумя скважинами, в которых размещены индикаторы плотности, электрически Ззсвязанные с пультом управления, принципиальная схема.Система доставки руды под действи"ем собственного веса осуществляется в рудоспуске, представляющем собой 4 в вертикальный канал 1, верхняя частькоторого - устье 2 - размещено в очистном пространстве 3, а нижняя часть с погрузочным люком 4 находитсяв откаточном штреке 5, Параллельно . 4 Звертикальному каналу 1 на некотором расстоянии от него и симметрично относительно его оси пробурены две скважины 6, предназначенные для разме" щения гамма-реле 7 (в одной скважине 5 О находится источник, а в другой датчик; принцип действия такого реле основан на регистрации ослабленного излучения, пронизывающего контроли....

Номер патента: 901573

Опубликовано: 30.01.1982

Авторы: Гончаров, Губин, Гурьянов, Коган, Куракин, Роженцев

МПК: E21F 13/00

Метки: качающийся, питатель

...имеющее боковые стенки и связанное.с желобом лабиринтами, боковые стенкиподвижного днища желоба выполнены в виде клина с острием, расположенным в на.правлении транспортирования материала, приэтом поверхности боковых стенок расположены под тупым углом к плоскости днища,901573 3которое имеет форму трапеции, большоеоснование которой установлено в направлениитранспортирования материала,На фиг. 1 изображен качающийся питатель,общий вид, спереди; на фиг, 2 - то же,вид сверху; на фиг. 3 - то же,продольный разрез.Качающийся питатель содержит: неподвижный желоб 1, подвижное днище 2, лабиринты 3, находящиеся между желобом и его 1 рподвижным днищем, борта 4 днища желоба.и его наклонную часть 5 в виде трапеции,По мере увеличения наклона...
