E21B — Бурение грунта или горных пород

Номер патента: 1148967

Опубликовано: 07.04.1985

Авторы: Миронов, Френкель, Эйдельман

МПК: E21B 29/00

Метки: канаторез, эйдельмана

...каналом для подачи напорногоагента, а режущие кромки ножей выполне.ны в виде двух параллельных поверхностей,соединенных дугой в форме полуокружнос.;ти радиусом не менее диаметра разрезаемого каната.50На чертеже изображен канатореэ, общийвид,Канаторез Эйдельмана состоит из цилиндра 1, внутри которого установлен поршень2, укрепленный на штоке 3, Цилиндр 1закрыт диском 4, в котором установленанаправляющая втулка 5 с уплотнениями 6и 7 и крышкой 8, в которой выполнены 967 3 расточка 9 и канал 10 для подачи напорного агента и расположен разрядный клапан11. В хвостовике штока 3, входящем в,крышку .8, выполнены расточка. 12 и канал13,Расточки 9 и 12 образуют полость, а ка.нал 13 соединяет ее с рабочей полостью 14, Вполости, образованной...

Номер патента: 1148968

Опубликовано: 07.04.1985

Авторы: Пивоваров, Пустовойтенко

МПК: E21B 29/00

Метки: кольцевой, фрезер

...коронка соскальзывает по трубам и врезается в стенкускважины с последующим заклиниванием фре 15зера между трубой и стенками скважины.Цель изобретения . - повышение надежности в работе фрезера путем предохраненияот врезания коронки в стенки скважины,Поставленная цель достигается тем, чтокольцевои фрезер, содержащий корпус сцилиндрической коронкой, снзбжен цилиндрическим кондуктором с опорными вырезами на торце, установленным на нзружнойповерхности корпуса и связанным с нимс возможностью их относительного вращенияи осевого перемещения,Нз чертеже изображен предлагаемый фрезерФрезер состоит из корпуса 1, коровки 2 3 Оиз твердого сплава и кондуктора 3 с опорными вырезами 4. Корпус 1 имеет вверхурезьбу для присоединения к бурильной...

Номер патента: 1148969

Опубликовано: 07.04.1985

Авторы: Удовиченко, Шелкова

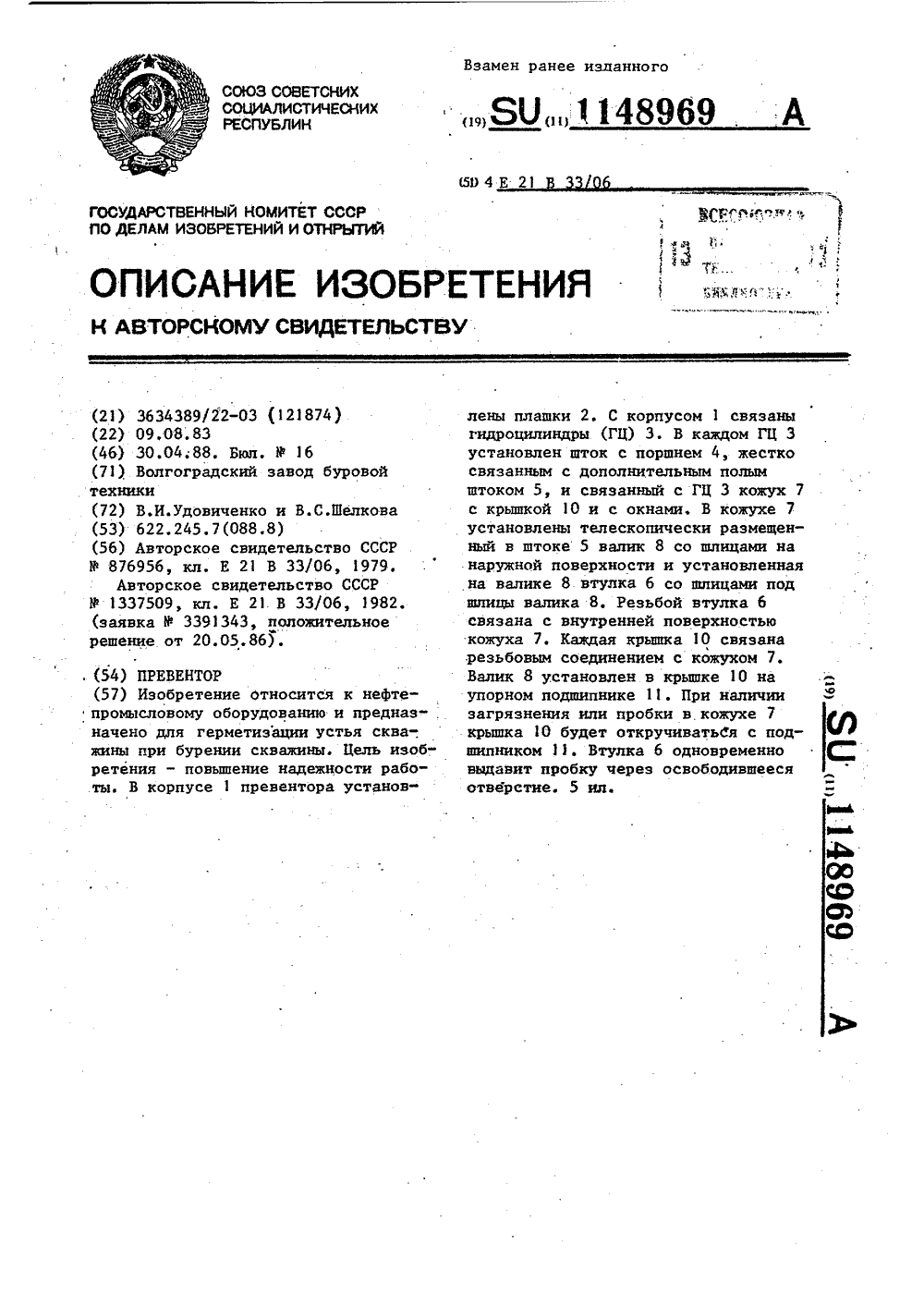

МПК: E21B 33/06

Метки: превентор

...штоки с поршнями 4.Поршень жестко связан с дополнительным полым штоком 5, взаимодействую.енм с втулкой 6 связанной резьбовьп 4 О соединением с кожухом 7 и шлицевым .-;Оединением с валиком 8. Конец вали ка, выступающий за кожух, выполнен, например в виде квадрата для передачи крутящего момента от руччого пово-ротчого привода 9. Валики 8 установлеьы в крышках 10 связанных резьбовым соединением с кожухами, на упор" ных подшипниках 11, а сами кожухи 7 имеют:квозные радиальные пазы.с . 36 двух сторон для визуального контроля за положением штоков и втулок. Устройство работает следующим образома35Жидкость под давлением подают э идрсцнлиндр 3 в камеру открытия и а;рытия. При зтом плашки 2 переме."адтся Относительно корпуса 1, открыиеАя...

Номер патента: 1148970

Опубликовано: 07.04.1985

Авторы: Антонов, Безродный

МПК: E21B 33/06

Метки: превентор

...ступенчатый шток 6 с осевым каналом 7, внутри которого размещен разгрузочный поршень 8 со стержнем 9, ступенчатый шток 6 жестко соединен с поршнем 10. Внутри стержня 9 выполнен канал 11, соединяющий канал 7 с атмосферой. На стержне 9 расположен вал-шестерня 12, связанный шлицами со втулкой 13, взаимодействующей посредством резьбы с поршнем 10, Вал-шестерня 12 находится в зацеплении с шестерней 14. Посредством шестерни 14 передается вращение от ручного привода (не показан).На крышке 5 жестко закреплены две планки 15 с резьбовыми отверстиями и нажимными винтами 16 и 17 в них, между торцами винтов на крышке 5 установлен клиновой толкатель 18, взаимодействующий с соответствующими поверхностями 19 крышки 5 и стержнем 9. Полость 20 служит для...

Номер патента: 1148971

Опубликовано: 07.04.1985

Авторы: Арсеньев, Роман

МПК: E21B 33/12

Метки: гидромеханический, пакер

...достигается за счет взаимодействия конусных поверхностей.На фиг. 1 изображен пакер гидромеханический эаякориваемый в транспортном положении общий вид; на фиг.2 - уплотнитель,между стволом и уплотняющим конусом, узел 1 на фиг. 1; на фиг.З - гидромеханический в заякоренном, уплотненном состоянии (рабочем положении), общий вид.Пакер содержит ствол 1 с головкой 2, на котором собраны три узла: якорный узел А, уплотнительный узел Б и узел гидроцилиндра В,Якорный узел А включает конусы верхний 3, взаимодействующий с головкой 2 через резьбу, и нижний 4, свободно посаженный на стволе 1 с ограничением перемещения выступом 5, и двуплечие плашки 6, подпружиненные пружиной 7. Нижний конус 4 соединен с верхней упорной втулкой 8, оснащенной окнами 9...

Номер патента: 1148972

Опубликовано: 07.04.1985

Авторы: Кабищер, Карпенко, Погорелов

МПК: E21B 33/13

Метки: разобщения, скважины, ствола

...соединенная с нижним конусомпосадочная втулка, которая связанасрезныии элементами с верхним кольцом и промежуточным кольцом шлипсового узла, а на внутренней поверхности корпуса выполнены направляющиеребра 1 1,Однако это устройство имеет сложную конструкцию и требует большихзатрат времени на удаление уплотнительного элемента.Наиболее близким к изобретениюявляется устройство для разобщения30ствола скважины, содержащее корпус,внутри которого находится поршень столкателем, эластичный элемент, помещенный снаружи корпуса, верхнюю .и нижнюю опоры, стержень, расположен-З 5ный внутри эластичного элемента,жестко связанный с нижней опоройи выполненный в верхней части с нарезкой по наружной поверхности,цанги,. помещенные на верхней опоре...

Номер патента: 1148973

Опубликовано: 07.04.1985

Авторы: Гольдштейн, Лядов, Рагуля

МПК: E21B 33/138

Метки: композиция, полимерная

...20 С - 12 ч, при 50 С -1 ч. Предел прочности на изгиб при20 С 4,2 МПа, при 50 С 4,7 МПа.П р и м е р 3, Смешивают 400,0. гМФС КФМТ с 600,0 г керогена, Образуется сыпучая водорастворимая масса. К 570,0 г полученной полимернойкомпозиции добавляют при перемешивании 200,0 г воды, 10,0 г едкого натра, 220 г ТС. Образуется тампонажный состав со. следующими показателями: у = 1,11 г/см, растекаемостьпо конусу АзНИИ 22 см, время началазагустевания при 50 С составляет3 ч, Прочность при изгибе образующегося тампонажного камня через 1 сутравна 4,3 МПа.П р и м е р 4. Смешивают 410,0 гМФС КФЖ с 590 г керогена. Образуетсясыпучая водорастворимая масса,К 650,0 г полученной полимерной композиции добавляют при перемешивании 170,0 г воды, 10,0 г едкого...

Номер патента: 1148974

Опубликовано: 07.04.1985

Авторы: Ан, Ангелопуло, Бакшутов, Бикбау, Нудельман

МПК: E21B 33/138

Метки: раствор, тампонажный

...хлорсиликатных тампонажных растворов является недос" таточная коррозионная стойкость цементного камня при хлормагнезиальной агрессии. Вследствие того, что скорость коррозии цементного камня зависит от концентрации ионов магния и хлора в агрессивной среде, то наличие хлора в кристаллической решетке основных вяжущих минералов Минеральную добавку получают по низкотемпературной солевой технологии при 1000-1200 фС, а в качестве активатора минералообраэования используется СаС 1, или МяС 1,40 3 11489Гидратационная активность мервинита и окерманита ниже активности алита и алюминатов кальция в портландцементном и хлорсиликатном клинкере, поэтому их гидратация происходит в порах сформировавшегося цементного камня, при этом образуются...

Номер патента: 1148975

Опубликовано: 07.04.1985

Авторы: Ангелопуло, Анлеонид, Бакшутов, Бикбау, Нудельман

МПК: E21B 33/138

Метки: раствор, тампонажный

...В качестве активатора минералообразования используется ГеБ или МАМБО . Ингибирующая добавка характеризуется высоким содержанием окерманита и мервинита, в кристаллической решетке которых часть атомов кислорода изоморфно замещена на атомы серы. Присутствие ионов серы в кристаллической решетке синтезированных минералов всочетании с высоким содержанием М 82+ позволяет повысить устойчивость минералов к сероводородной коррозии.Гидратационная активность окерманита и мервинита ниже активности алита и белита портландцементного клинкера, поэтому их гидратация происходит в паровом пространстве цементного камня. При гидратацйи окерманита и мервинита образуются гидросиликаты типа ССН, МБН, СэБ 2 Нкоторые откладываясь в порах цементного камня,...

Номер патента: 1148976

Опубликовано: 07.04.1985

Авторы: Минеев, Торро

МПК: E21B 33/14

Метки: колонн, обратного, обсадных, цементирования

...клапан с запорным элементом, втулку с посадочным седлом и запорным элементом, втулка размещена на срезнык элементах внутри корпуса ниже обратного клапана, а запорный элемент втулки связан с запор- ными элементом обратного клапана, зафиксированного в нерабочем положении, и выполнен с возможностью совместного перемещения с втулкой до расфиксации запорного элемента обратного клапана, причем седло обратного клапана жестко связано с корпусом..На чертеже изображено устройствов транспортном положении, общий вид.Устройство включает корпус 1 сциркуляционным каналом 2, обратныйклапан 3 с запорным элементом 4,штоком 5, седлом б и пружиной 7. Внутри корпуса 1 установлена втулка 8 с посадочным седлом 9. Втулка 8 установлена на срезных элементах 10.На...

Номер патента: 1148977

Опубликовано: 07.04.1985

Авторы: Валеев, Карамышев, Хакимов, Юсупов

МПК: E21B 43/00

Метки: гидропоршневой, насосной, нефтяной, обводненной, скважины, установкой, эксплуатации

...воды и подачи ее вгидропоршневую насосную установкув качестве рабочей жидкости 2 .Недостатком известного способа является более низкие противоиэносныеи смазывающие свойства воДы (по сравнению с безводной нефтью) . Пластоваявода представляет собой высокоминерализованные рассолы, При добычеобводненной продукции иэ скважин пары трения глубинных насосов работаютв тяжелых условиях, так как фактически смазываются соленой водой.Срок службы глубинно-насосного обору 40дования снижается.Целью изобретения является повышение противоизносных и смазывающихсвойств воды.еПоставленная цель достигается тем,что согласно способу эксплуатации обводненной нефтяной скважины гидропоршневой насосной установкой, включающему отбор из скважины нефтегазо...

Номер патента: 1148978

Опубликовано: 07.04.1985

Авторы: Арсланов, Валеев, Зайнашев, Сыртланов

МПК: B01D 19/00, E21B 43/34

Метки: газа, нефти, отделения

...потока и закрутки стаканаклапан вообще не перекрывает патруб 35ки для отвода газа и нефти, а занимает промежуточное положение между ними еЦелью изобретения является повышение надежности в работе устройства.1 ОУказанная цель достигается тем,что в устройстве для отделения газаот нефти, содержащем корпус,во внутренней полости которого концентрично расположены патрубок для вводагазированной нефти с направляющимаппаратом, патрубок для вывода газаи в верхней части - патрубок для вывода нефти, расположенный в кольцевом пространстве между корпусом ипатрубком для ввода газированной нефти стакан, дно которого имеет жестко связанный с ним клапан для пооче-,редного перекрытия патрубков для вывода газа и нефти, стакан жесткосвязан с...

Номер патента: 1148979

Опубликовано: 07.04.1985

Авторы: Романова, Самсоненко

МПК: E21B 45/00, G01D 5/20

Метки: вала, датчик, задающего, скорости

...сцепления, привод включения, источник питания, манометр нагнетательной системы, датчик оптимальной нагрузкииа бурильный инструмент и измерительинтервалов времени, при этом магнитоуправляемый контакт соединен с источником питания одним выводом непосредственно, а другим - через контакты манометра, датчика нагрузки ивходные клеммы измерителя интерваловвремени, а вал датчика выполнен полым, при этом механизм сцепления,расположенный внутри вала, выполненв виде установленных соосно подвижнойоси с фланцем двух винтовых пружинсжатия, одна из которых расположенамежду фланцем и корпусом, другаямежду фланцем и торцом полого вала,причем ось с фланцем имеет рифленныйнаконечник с возможностью сцепленияс задающим валом, а привод...

Номер патента: 1148980

Опубликовано: 07.04.1985

Авторы: Власенко, Мазурин, Поташников, Райхерт, Рыкова

МПК: E21B 45/00

Метки: вертлюг, моментомера, роторного

...является повышение надежности в работе путем ускоренной замены уплотнительногр элемента в условиях эксплуатации.Поставлегчая цель достигаетсятем, что вертлюг для роторного моментомера, содержащий полую ось, соединенную с крышкой гидротрансформатора,штуцер, установленный в последнейпри помощи подшипника и стакана, иуплотнительный элемент, снабжен гильзой, коаксиально размещенным в нейцилиндрическим вкладышем, фиксатором. и втулкой, расположенной в штуцере,45гильзе и вкладыше перпендикулярнооси последних, при этом гильза расположена внутри штуцера, а во втулке выполнен осевой канал, сообщающийся с полой областью гильзы по-.средством радиальных каналов и кольцевой проточкой на корпусе втулки,На чертеже показан вертлюг дляроторного...

Номер патента: 1148981

Опубликовано: 07.04.1985

Автор: Коловертнов

МПК: E21B 45/00

Метки: бурового, веса, долото, инструмента, нагрузки, осевой

...переключателем и двумя узлами регулирования направ ления тока, первый из которых выполнен в виде двух параллельных ветвей, каждая из которых состоит иэ последовательно соединенных переменного подстроечного резистора н диода, а 40 второй - в виде двух параллельных ветвей, каждая из которых состоит иэ последовательно соединенных постоянного резистора и диода, причем диоды каждого узла включены раэнопо лярно, при.этом узлы подключены одним концом к вершине измерительной диагонали, причем первый узел через компенсационные резисторы, а второй непосредственно, а другим концом - 50 к датчикам, подвижный контакт третьего переключателя соединен е источни" ком питания, выполненным в виде ста" билиэированного источника тока, а неподвижные...

Номер патента: 1148982

Опубликовано: 07.04.1985

Авторы: Александров, Есипко

МПК: E21B 47/00

Метки: насыщения, пласта, характера

...аналогичных условиях водонасыщенными за счет эффекта снижения темпауплотнения коллекторов при заполнении их углеводородами,На фиг. 1 приведен пример кривыхраспределения пористости для водонасыщенных (1) и нефтегазонасыщенных(2). интервалов испытаний пород; нафиг. 2 - зависимость изменения пористости пород с глубиной в интерваленормальных гидростатических пластовых давлений (1) и в интервале распространения аномально высоких пластовых давлений (2); на фиг. 3 - изменение пластовых давлений с глубинойв интервале нормальных гидростатических пластовых давлений (1) и в интервале распространения (2);на фиг. 4 -интегральные кривые распределения(2) интервалов испытаний пород.Способ осуществляют следующим образом.В скважине проводят...

Номер патента: 1148983

Опубликовано: 07.04.1985

Авторы: Ермаков, Огиенко, Певзнер, Царегородцев

МПК: E21B 47/00

Метки: приборов, прижима, скважине

...скважине всего один электромагнитный привод. Все это обеспечивает возможность использования устройства при выполнении высокочастотных сейсмических исследований.1148983 Сменный боек, закрепленный в корпусе электромагнитного привода фиксатором, обеспечивает приведение прижимного узла в рабочее и исходное положения, 5Расположение прижимного элемента в пазу клина позволяет обеспечить надежное прижатие прибора в скважинах с большим диаметром, так как при этом увеличивается длина прижимного О элемента и соответственно его рабочий выход из корпуса прижимного узла.На фиг. 1-3 приведено предлагаемое устройство в исходном положении перед прижатием прижимного узла к стенке скважин, продольные и поперечный разрезы, ,на фиг. 4 - устройство в рабочем...

Номер патента: 1148984

Опубликовано: 07.04.1985

Авторы: Белоконь, Гофман, Девятов, Петренко, Резник, Ширяев

МПК: E21B 47/00, E21B 47/01, E21B 47/12 ...

Метки: приборов, скважинных, составных, стыковки, частей

...1 торец кожуха 6 загерметизирован с помощью пробки 15 суплотнительными кольцами 16, соединение которой с кожухом 6 выполнено О с помощью разрезной гайки 17, аналогичной по конструкции гайке 10. Спробкой 15 жестко соединенопротивоположное относительно разъема окончание шасси электронного блока 9.5 При отстыковке электронного блока от зонда, когда необходимо обеспечить доступ к его элементам дляконтроля, подстройки, ремонта илизамены электронного блока, в гори- О зЬнтальном положении прибора вращением гайки 17 пробка 15 выводитсяиз торца охранного кожуха. При этомчасти разъема 4 и 5 и соответственно работающие в паре электрические 5 контакты рассоединяются; электронный блок вместе с освобожденной отсвязи с кожухом пробкой...

Номер патента: 1148985

Опубликовано: 07.04.1985

Авторы: Васильев, Морозов, Павлов

МПК: E21B 47/02

Метки: азимута, датчик, зенитного, скважинный, угла

...градуированный сФерический уровень с зоздущньйю пузырьком, заполненный прозрачной жидкостью, основание, на 55 котором закреплен керн, подпружиненный поршень, снабжен заполненным прозрачной жидкостью кольцевым уровнем с воздушным пузырьком, буссолью,установленной на подпятнике,закрепленном в манжетах, при этом кольцевой уровень размещен соосно со сферическим, а подпятник с буссолью расположен на керне с возможностью вращения относительно последнего.На фиг. 1 схематично представлено предлагаемое устройство; на фиг.2 изображение фотоснимка при зенитомо.угле 2 о и азимуте 30,Устройство имеет цилиндрическийкорпус 1, в верхней части которогорасположен градуированный сферический уровень 2 с воздушным пузырьком3, Полость уровня заполнена...

Номер патента: 1148986

Опубликовано: 07.04.1985

Авторы: Алимбеков, Ахметзянов, Ковшов, Шулаков

МПК: E21B 47/02

Метки: автономная, бурения, параметров, процессе, скважины, траектории

...вход которого. соединен с выходом генератора тестовых команд, блок памяти, выход которого соединен с входом блока приема информации, выход которого соединен с входом блока масштабирования, блок регистрации, блок визуальной индикации и блок управления записью, выход которого соединен с входом пер. вого и второго коммутаторов, таймер и блок памяти, снабжена блоком осреднения сигналов, блоком программирования времени и количества циклов измерения и блоком программирования сигнала записи по глубине, дополнительным таймером, блоком памяти, блоком управления приемом информации, бло. ком меток, при этом выход блока программи рования сигнала записи по глубине соединен с блоком управления приемом информации, один из выходов последнего соединен с...

Номер патента: 1148987

Опубликовано: 07.04.1985

Авторы: Басович, Губерман, Левитин

МПК: E21B 47/022

Метки: автономный, инклинометр

...информации имеет вогнутую поверх. 35Многократность замеров в различных точках ствола скважины обеспечивается использо. ванием нескольких гидротолкателей с различными усилиями воздействия на прижимной 40 элемент, что обеспечивает различную глубину оттиска, а повьпценная надежность при работе инклинометра в условиях высоких температур достигается использованием в его конструкции элементов, работоспособность которых не зави.45 сит от температуры. Увеличение информативности о пространственном положении скважины достигается за счет одновременной регистрации аэимутального и зенитного углов на одном носителе информации. 50 На фнг. 1 представлена конструкция авто.номного инклинометра; на фиг. 2 - форманосителя информации. В корпусе 1...

Номер патента: 1148988

Опубликовано: 07.04.1985

Авторы: Головченко, Неудачин, Приходько, Рожков

МПК: E21B 47/022

Метки: акустический, ориентатор, скважин

...насаженной на неговтулки 3, буртик 4 которой взаимодействуетс наковальней 5, закрепленной в корпусе 1, 4 Окоторый взаимодействует со штоком 2 спомощью подвижного элемента 6. Между наковальней 5 и эаплечиком 7 штока 2, заплечиком 8 втулки 3 и выступом 9 корпуса 1расположены пружины 10 и 11.45В пазе 12 втулки 3 на оси 13 свободнонасажена подпружиненная кольцом 14 собачка15, своим плечом 16 входящая в паз 17штока 2. На втулке 3 имеется выступ 18,входящий в продольно выфрезерованиый паэ 5019 на штоке 2, что не дает возможность собачке 15 провернуться относительно паза 17.В корпусе 1 выполнена проточка 20, в кото,рой имеет возможность свободно перекатываться шарик 21, усилие сжатия пружины 55подобрано таким образом, чтобы вес отклоняющего...

Номер патента: 1148989

Опубликовано: 07.04.1985

Авторы: Бровкин, Конных, Рыскинд, Соловьев

МПК: E21B 47/022

Метки: горизонтальных, искривления, скважин

...оси, направленной по диаметру диска и параллельной линии расположения подвесок. Кроме того, фиксатор отклонения светового луча выполнен из светочувствительногоматериала (например, светочувствительнойбумагой), На фчг, 1 изображено устройство для определения искривления горизонтальных скважин;на фиг, 2 - разрез А-А на фиг. 1; нафиг.3 - проекция искривленного участка скважины на вертикальную плоскость; на фиг. 4 - ход светового луча на светочувст.,вительном экране при различном характерекривизны скважины.Устройство состоит из корпуса, включающего проволочные упруго-эластичные элементы 1,соединенные с металлическими втулками 2 и3 торцовыми головками 4, оснащенными подпружиненными направляющими роликами 5,Во втулке 2 установлен диск с...

Номер патента: 1148990

Опубликовано: 07.04.1985

Авторы: Гофман, Орлов, Рубинов

МПК: E21B 47/04

Метки: бурильной, длины, колонны

...через ведущие и ведомую шестерни с основными н ло. полнительными измерительными роликами, соединенными в блоки, при этом направление действия обгонных муфт противоположно.На чертеже представлено предлагаемое уст. ройство для измерения длины бурильйой колонны с частичным вырезом стенки корпуса для лучшего показа конструкции, общий вид.Устройство лля измерения длины бурильной колонны содержит подпружиненные блоки 1 и 2 измерительных роликов и подпружиненные блоки 3 прижимных роликов, размещенные в пазах корпуса 4, опирающегося на шарнирную подвеску 5 подшипника 6 и вращающегося вместе с бурильной колонной 7. Шарнирная подвеска 5 связана с ротором 8 буровой установки.На осях измерительных роликов блоков 1 и 2 расположены...

Номер патента: 1148991

Опубликовано: 07.04.1985

Авторы: Асеев, Гомелаури, Канашин, Коротаев, Лалетин, Табынбаев, Усачев, Хохлов

МПК: E21B 47/04

Метки: бурения, глубины, процессе, скважины

...концов на мерном барабане исключает их взаимное проскальзывание, обеспечивая заданную точность измерения глубины скважины,Зубчатый диск, жестко закрепленный на мерном барабане, используют для модуляции магнитного потока. Перемещение зубьев в зазоре сердечника вызывает изменение магнитного потока и величины тока намагничивания, которое фиксируется схемой регисттрации.На чертеже представлена схема устройства для измерения глубины скважины в процессе бурения. Устройство содержит шток 1 напорного гидроцилиндра 2, мерный барабан 3 и жестко закрепленный на нем зубчатый диск 4. Мерный барабан 3 закреплен на кронштейне 5 направ. ляющего цилиндра 6, в котором перемещается контргруз 7, тросовую систему 8, левая ветвь которой соединена со штоком...

Номер патента: 1148992

Опубликовано: 07.04.1985

Авторы: Дучков, Казанцев, Чазов

МПК: E21B 47/06

Метки: измерений, скважине, температуры

...памяти 9 и адресации 1 О. Узел 2 считывания служит для оперативного воспроизведения записанной в блоке 9 памя. ти информации. Он состоит иэ блока 11 переключателей, блоков 12 преобразования, счетчика 13 показаний памяти и блока 14 индикации.Устройство работает следующим образом,Температурные датчики 3 размещаются вскважине на разных глубинах (глубина прахЕтически ограничивается длиной проводной связи и воэможностями герметизации датчиков). На устье скважины размещается блок 1 изме. рения, с которым датчики связаны проводнбй связью. Первое измерение производится нецосредственно после включения. Сигнал от дат.чика (термистор) поступает в блок 4 лииеари. зацни, который рассчитывается по данным1148992 ЗЙВЙИ Заказ Ы 41(21 Ъсраа 540 Подцнсное...

Номер патента: 1148993

Опубликовано: 07.04.1985

Авторы: Бачманов, Бушигин, Козлов, Панов, Рябинов

МПК: E21B 47/022, E21B 47/06

Метки: давлением, испытаний, приборов, скважинных

...в корпусе.Кроме того, наличие уплотнительного коль.ца в области проточки под выступы полуколецвызывает необходимость в увеличении толщины стенки корпуса вследствие возникновенияв зоне кольца радиальных и касательных напряжений,Цель изобретения - уменьшение временина открытие и закрытие камеры высокого крышку в виде глухой втулки с фланцем и кольцевым уплотнением и элементы закрепления крышки на корпусе камеры, выполненные в виде двух П.образных полуколец, накидываемых на втулку и протоку в корпу. се камеры,. сопрягаемые поверхности флан- - цев втулки н корпуса и выступов полуколец выполнены с возможностью образования клийового замки при выдвижении втулки.Кроме того, с целью уменьшения толщины стенки корпуса камеры, уплотннтельное кольцо...

Номер патента: 1148994

Опубликовано: 07.04.1985

Авторы: Заровняев, Николаев

МПК: E21B 47/06

Метки: горных, пород, скважине, температуры

...температуры горныхпород в скважине снабжено фиксатором, ав диске и корпусе со стороны, противоположной чувствительному элементу, соответственновыполнены осевое отверстие и проточка, приэтом фиксатор установлен в отверстии дискас возможностью взаимодействия с проточкой.Кроме тогофиксатор выполнен в видеподпружиненного шарика, а проточка выполнена сферической,На чертеже изображено устройство дляизмерения температуры горных пород в скважине, общий вид,Устройство состоит из цилиндрического,кор.пуса 1, который эксцентрично посажен относительно оси диска 2, В радиальном отверстиидиска размещен подпружиненный кулачок 3с чувствительным элементом 4 и коммутирую.ший элемент 5, В теле диска просверливаютотверстие 6, в котором размещают...

Номер патента: 1148995

Опубликовано: 07.04.1985

Авторы: Бабихин, Вальштейн, Иванов, Калимуллин, Семенов

МПК: E21B 47/08, G01V 13/00

Метки: приборов, скважинных, центрирования

...центрирования геофизи.ческого прибора при любой технологиипроходки ствола скважины. Сила прижатия контактных роликов к стен.ке колонны Г, в зависимости от угла раскрытия каждого из рычагов с 6 описывается как(Г тяМ), гдеЕ - сила пружин вдоль оси прибора,Причем, чем меньше угол е 6, тем меньшецентрирующее усилие. Внутри обсадной колонны 50после закачки цементного раствора в эаколонное пространство на некоторых коротких участках (0,5 - 1 м) имеет место сужение внутреннего диаметра за счет корки иэ цементногокамня. Однако, если эти участки сужения ока жутся в наклонно направленной части скважины, то после прохождения их центратор рычажного типа, сложится, т. е. центратор уже не работает. Следовательно, недостатком из. вестного устройства...

Номер патента: 1148996

Опубликовано: 07.04.1985

Авторы: Сикиринский, Чигирик, Яценко

МПК: E21B 47/10

Метки: дебита, скважин

...в контроле динамического дав Оления измеряемого параметра двухфазного потока на выходе скважины, ив преобразовании этого давления всреднеквадратичное значение, по ко"торому судят о дебите (2.25Известен способ измерения дебитаскважин, включающий определение среднеквадратичных значений давлений потока на выходе скважины и сжатоговоздуха на входе в эрлифт , измере 30ние расхода, температуры сжатоговоздуха и температуры потока на выходе скважины 31 .Недостатком известного способа.является низкая точность .определениядебига серодобычных скважин. Этообусловлено тем, что не учитываютсяпотери давления воздуха по длинеэрлифтной колонны, а также потеридавления серовоздушной смеси приподъеме в кольцевом пространствеэрлифтной и серной...
