Превентор

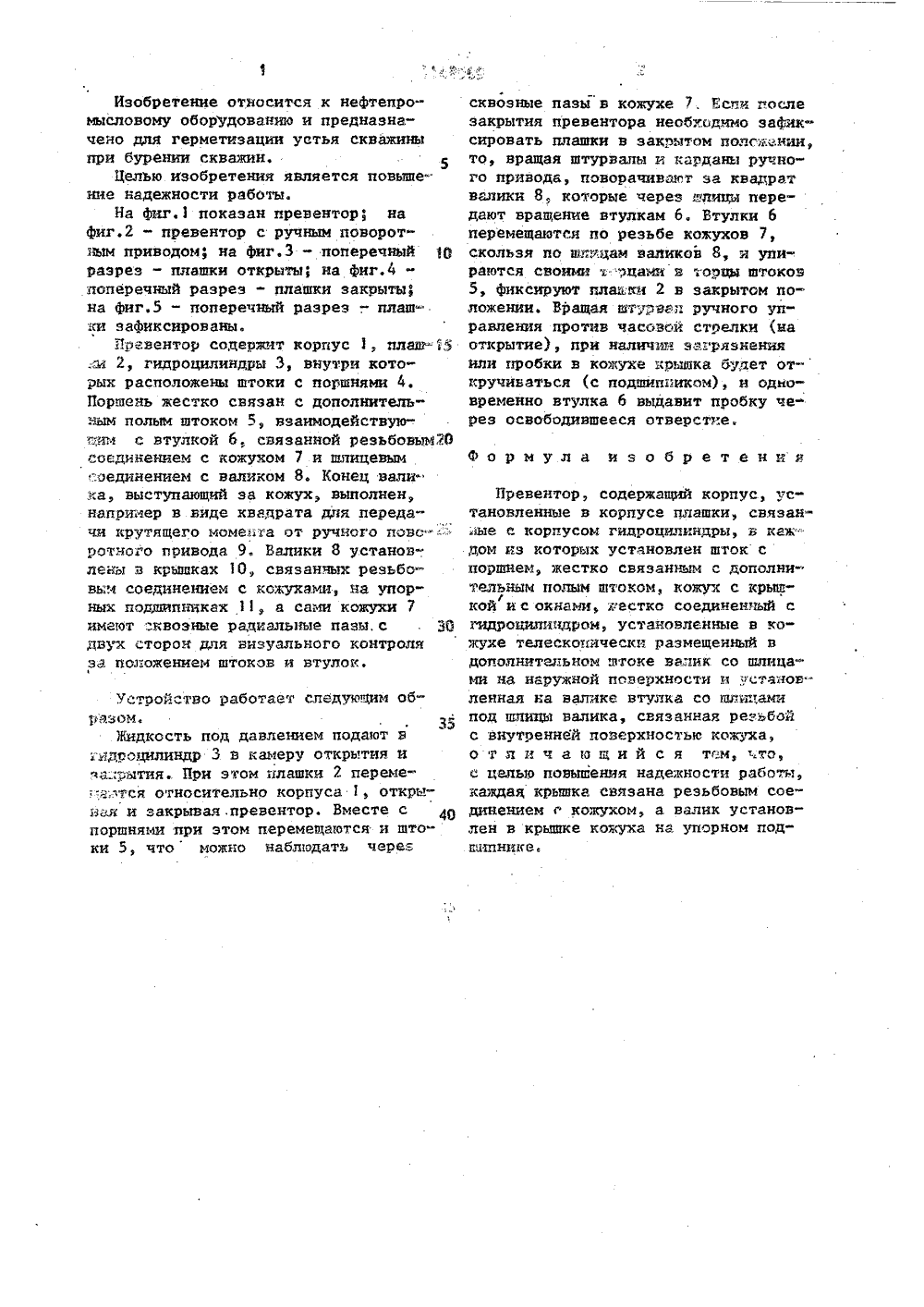

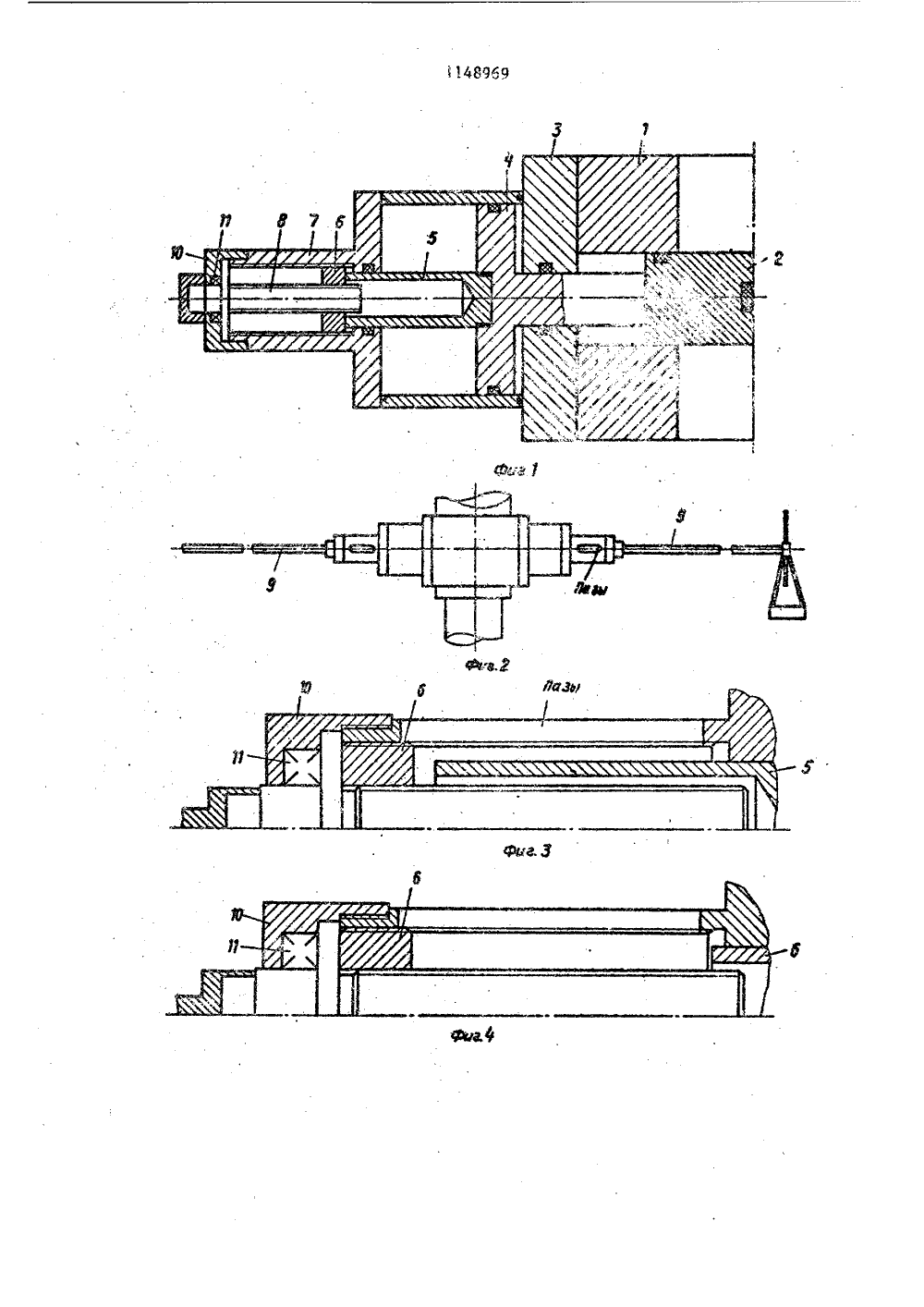

Взамен ранее изданного СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК(594 Е ОПИСАНИЕ ИЗОБРЕТЕ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ, (54) ПРЕВ (57) Изобпромыслов начено дл жины при ретения - ты. В кор Н етение относится к му оборудованию и герметизации усть урении скважины. Ц повышение надежнос усе 1 превентора у нефте- упредназ- . зсква-. крель изоб- шити рабо" выдтаков о ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(заявка У 3391решение от 20,ЯО 1148969 лены плашки 2. С корпусом 1 связаны гидроцнлиндры (ГЦ) 3. В каждом ГЦ 3 установлен шток с поршнем 4, жестко связанным с дополнительным полым штоком 5, и связанный с ГЦ 3 кожух 7 с крышкой 1 О и с окнами. В кожухе 7 установлены телескопически размещенный в штоке 5 вапик 8 со шлицами на наружной поверхности и установленная на валике 8 втулка 6 со шлицами под шпицы валика 8. Резьбой втулка б связана с внутренней поверхностью кожуха 7. Каждая крышка 10 связана резьбовым соединением с кожухом 7. Валик 8 установлен в крышке 10 наорном подшипнике 11. При наличии З агрязнения или пробки в кожухе 7 ышка 10 будет откручиваться с подпником 11. Втулка 6 одновременноавит пробку через освободившеесятверстие. 5 ил.Изобретение относится к нефтепромысловому оборудованию и предназначено для герметизации устья скважины при бурении скважин. 5Целью изобретения является повыше-. ние надежности работы.На фиг.1 показан превентор; на фиг,2 - превентор с ручным поворот" дым приводом; на Фиг.З - поперечный 1 О разрез - плашки открыты; на фиг,4- поперечный разрез - плашки закрыты, на фиг.5 - поперечный разрез в . плашки зафиксированы.Превентор содержт корпус 1, план.м 2, гидроцилиндры 3, внутри которых расположены штоки с поршнями 4.Поршень жестко связан с дополнительным полым штоком 5, взаимодействую.енм с втулкой 6 связанной резьбовьп 4 О соединением с кожухом 7 и шлицевым .-;Оединением с валиком 8. Конец вали ка, выступающий за кожух, выполнен, например в виде квадрата для передачи крутящего момента от руччого пово-ротчого привода 9. Валики 8 установлеьы в крышках 10 связанных резьбовым соединением с кожухами, на упор" ных подшипниках 11, а сами кожухи 7 имеют:квозные радиальные пазы.с . 36 двух сторон для визуального контроля за положением штоков и втулок. Устройство работает следующим образома35Жидкость под давлением подают э идрсцнлиндр 3 в камеру открытия и а;рытия. При зтом плашки 2 переме."адтся Относительно корпуса 1, открыиеАя и закрывая .превентор, Вместе с поршнями при этом перемещаются и штоки 5, что можно наблюдать через сквозные пазыв кожухе 7, Если послезакрытия превентора необходимо зафиксировать плашки в закрытом положении,то, вращая штурвалы и карданы ручного привода, поворачивают за квадратвалики 8., которые через шлицл передают вращение втулкам 6. Втулки 6перемещаются по резьбе кожухов 7,скользя по шпицам валиков 8 и упираются своими " цами в торцы штоков5, Фиксируют плап,ки 2 в закрытом положении. Вращая штурвал ручного управления против часовой стрелки (наоткрытие), при наличии заьрязненияили пробки в кожухе крышка будет от-кручиьаться (с подшипником), и одновременно втулка 6 выдавит пробку через освободившееся отверстие,Превентор содержащий корпус ус тановленные в корпусе плашки, связание с корпусом гидроцилиндры, в каж: дом аз которых установлен шток с поршни 9 жестко связанным с дОпОлни тельным полым штоком, кожух с крьппкой и с Окнами, жестко соединен"ый с гидроцнхиндром, установленные в кожухе телескопически размещенный в дополнительном штоке валик со шлнцами на наружной поверхности и установленная на валике втулка со шлнцаии под плицы валика, связанная резьбой с внутренней поверхностью кожуха, о т л и ч а ю щ и й с я тем, ;то, с целью повышения надежности раба-,.ы, каждая крьпнка связана резьбовым соединением г кожухом, а валик установлен в крьппке кожуха на упорном подшипнике.. Редактор В.Савченко Составителв И.КепкеТехред М.Дидык Корректор О.Кравцова каэ .3380 ираж 531 одписно 113 оиэводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,ВНИИПИ Государственного ко по делам иэобретений и 035, Москва, Ж"35, Раушска
