Номер патента: 784403

Опубликовано: 07.03.1986

Авторы: Коваленко, Супрун, Часовников, Шкуркин, Юрченко

МПК: E21B 43/34

Метки: газожидкостный, сепаратор

...ближе к забою скважины, в связи с чем увеличивается вероятность. засорения отверстий для выпуска жидкости буровым шпамом при прекращении подачи воздушно-водяной смеси (в момент наращивайия буровых , штанг, аварийного отключения элект- роэнергии и пр.). В этом случае жидкость попадает на забой скважины, что приводит к снижению скорости бурения к стойкости шарошечного долота. Данное изобретение является дальнейшим развитием и усовершенствованием изобретения по авт.св, В 350957.Целью изобретения является повышение надежности работы сепаратора за счет предохранения от засорения фИГЗаж 548 Подписное ВНИИПИ Заказ 1011/1 Патент", г. Ужгород,оектная 784403 2буровым шламом отверстий для отвода1воды.Эта цель достигается тем, что...

Номер патента: 1218052

Опубликовано: 15.03.1986

Авторы: Витохин, Гержберг, Махавкин, Старцева

МПК: E21B 7/08

Метки: бурения, скважин

...и может быть использовано для предупреждения их искривления.Цель изобретения - повышение точности проводки вертикальной скважины.На фиг. 1 изображено устройство для бурения скважин; на фиг. 2 - сечение А - А на фиг. 1. Устройство включает корпус 1, свободно установленный относительно корпуса 1 кольцевой груз 2, центрирующую втулку 3, расположенную в полости кольцевого груза 2 выше центра его тяжести, верхний пере- водник 4 и нижний переводник 5, установленный в верхней части кольцевого груза 2 опорный элемент 6 с радиальными лопастями 7, выполненными из эластичного материала, и поперечными разрезами, причем центрирующая втулка 3 закреплена на наружной поверхности корпуса 1, Для исключения попадания шлама в полость, образованную корпусом...

Номер патента: 1218053

Опубликовано: 15.03.1986

Авторы: Абдулзаде, Ибрагимов, Назаров

МПК: E21B 7/14, E21B 7/18, E21C 37/16 ...

Метки: разрушения, сред, твердых, термоабразивного

...в частности к устройствам для термоабразивного разрушения твердых сред, и может быть использовано при очистке поверхности бетонных изделий. Целью изобретения является повышение эффективности термоабразивной обработки путем улучшения качества обжигания абразивного материала в потоке раскаленного газа.На чертеже показано устройство для термоабразивного разрушения твердых сред.Устройство содержит корпус 1 с линиями подвода 2, 3 горючего и окислителя соответственно. Струйный насос для эжектирования абразивного материала образован диффузором 4, в котором размещена камера 5 сгорания, и соплом, представляющим диффузор 6, дополнительного струйного насоса в виде диффузора 6, сопла 7 с инжекционной камерой 8. Основной струйный насос имеет...

Номер патента: 1218054

Опубликовано: 15.03.1986

Авторы: Кох, Лось, Пономаренко

МПК: E21B 7/24

Метки: грунте, образования, скважин

...со стержнем 8, имеющим ступени 9, вставленным вовнутрь корпуса 1 и снабженным выступом 10. Последний упирается на упор 11 корпуса 1 и служит для ограничения хода стержня 8 и извлечения устройства при помощи троса 12 лебедкой базовой машины (не показано). Торцевая поверхность 13 секции 4 с корпусом 1 параллельна оси перемещений секций. В верхней части корпуса 1 установлена раздвижная наковальня 14, посредством которой передается усилие от погружателя 15 на корпус. Устройство для образования скважин в грунте работает следующим образом.Устройство устанавливают на точку погружения. Стержень 8 находится в ненагруженном состоянии. Под действием погружателя 15 передают усилие нагрузки через раздвижную наковальню 14 на корпус 1,...

Номер патента: 1218055

Опубликовано: 15.03.1986

Авторы: Бойкис, Лапченко, Лукошин, Рысс, Тер-Микаэлян

МПК: E21B 7/28

Метки: бурения, основанием, скважин, уширенным

...для бурения скважин с уширенным основанием включает телескопическую буровую штангу 1, состоящую из верхней наружной секции 2, промежуточных секций 3 и нижней внутренней секции 4. Книжней секции крепится рабочий орган 5.К телескопической буровой штанге, а именно к ее верхней секции 2, прикреплен оголовок 6, на котором размещена лебедка 7 и кольцевой токоприемник 8 для питания привода лебедки. Трос лебедки прикреплен к нижней секции 4. Оголовок 6 имеет узел подвески 9 устройства к грузоподъемному средству. Верхняя секция имеет шпонки, которые могут скользить по лазам в траверсе 10, кинематически связанной с вращателем 11, Вращатель 11 установлен на обсадной трубе 12.Устройство работает следующим образом.На обсадную трубу 12,...

Номер патента: 1218056

Опубликовано: 15.03.1986

Авторы: Арутюнов, Барабашкин, Кунцяк

МПК: E21B 10/06

Метки: долото, колонковое

...1097/40 Тираж 548 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к породоразрушающему инструменту для бурения с отбором керна. Целью изобретения является повышениепроходки и механической скорости бурения. На фиг. 1 изображено колонковое долото, разрез; на фиг, 2 - схема расположения шарошек колонкового долота в плане. Долото состоит из корпуса 1, на цилиндрических осях 2 которого бесконсольно установлены соответственно скважинообразующие 3 и кернообразующие шарошки, При этом по крайней мере часть кернообразующих шарошек состоит из отдельных дисков 4 и 5, которые имеют взаимное смещение осей...

Номер патента: 1218057

Опубликовано: 15.03.1986

Авторы: Ко-Тхя, Страбыкин

МПК: E21B 10/14

Метки: буровой, комбинированный, снаряд

...регулировочной гайки 7, В передней части ствола пневмоударника 9 помещен боек 15, который удерживается в корпусе пневмоударника 9 с помощью шпонки 16. Шпонка 16 крепится от выпадания замком 17. Боек 15 контактирует с торцом штока 18 с осевым каналом и радиальными отверстиями для продувки, который контактирует с торцовой поверхностью лопасти 2. Внутри пневмоударника 9 размещен поршень-ударник 19, служащий для передачи энергии удара бойку 15. При этом на боковой поверхности цилиндра пневмоударника 9 выполнено выхлопное отверстие 20,а в нижней его части - блокировочноеотверстие 21.Шарошечно-лопастное долото работаетследующим образом.В породах небольшой крепости разрушение забоя скважины осуществляется выступающей за контур шарошек 4...

Номер патента: 1218058

Опубликовано: 15.03.1986

Авторы: Абдумажитов, Башкатов, Устюгов, Черкасов

МПК: E21B 10/22

Метки: буровое, долото, шарошечное

...относится к буровым шарошечным долотам.Цель изобретения - повышение износостойкости опоры долота.На чертеже изображено буровое шарошечное долото с сечением одной из шарошек.На цапфах 1 лап долота одеты шарошки 2. От осевого смещения они удерживаются кольцевым замковым элементом 3, собранным из отдельных сегментов. Примерно половина кольцевого элемента расположена с ходовой посадкой в кольцевом пазу 4 на цапфе, а половина - в кольцевом пазу на внутренней поверхности шарошки 2 также с ходовой посадкой. По наружной поверхности кольцевой замковой элемент 3 опирается на ролики 5, концы которых углублены с ходовой посадкой в боковые поверхности кольцевого паза на внутренней поверхности шарошки 2. От выпадения из тела шарошки 2 ролики...

Номер патента: 1218059

Опубликовано: 15.03.1986

Авторы: Бережной, Мрочко, Спивак, Троцкий

МПК: E21B 17/14

Метки: колон, обсадных, цементирования

...9 давления и, например,с регулируемыми штуцерами 10.Компенсаторы 9 давления предотвращают порывы трубопроводов и вывод из строяцементировочных агрегатов из-за колебаниядавления.Устройство работает следующим образом.С помощью привода 5 (электродвигателя) запорный элемент 4 приводится во вращение и попеременно открывает и перекрывает патрубки 2 и 3, через один из которыхА подают, например, цементный раствор, а через другой - вязкоупругий разделитель,Вследствие подачи цементного раствораи вязкоупругого разделителя в процессе цементирования в скважину импульсами обсадная колонна начинает вибрировать. Вибрация продолжается на протяжении закачивания цементного раствора и может продолжаться при продавливании, если продавку вести через два...

Номер патента: 1218060

Опубликовано: 15.03.1986

Авторы: Запорожченко, Карпунин, Пындак

МПК: E21B 15/00

Метки: буровой, горизонтирования, перемещения, рельсам, установки

...3 или направляющую балку 4. Домкрат 5 может быть винтовым, гидравлическим и другим (не показано). Два передних домкрата снабжены захватами 7, взаимодействующими с рельсами, для перемешения БУ. Захват выполнен, например, в виде клинового зажима (фиг. 5),Один из вариантов исполнения устройства показан на фиг, 3 - 6,Захват 7 шарнирно, посредством тяги 8, связан с проушиной 9 втулки 10, установленной на штоке 6. Нижний конец штока несет сферический подпятник 11, взаимодействующий в рабочем положении с рельсом 3 или балкой 4. Корпус 12 домкрата установлен в направляющем кронштейне 13, жестко закрепленном на основании БУ. В кронштейне 13 выполнен вертикальный паз4 для перемещения в нем проушины 9, а также поперечные пазы, верхний 15 и нижний...

Номер патента: 1218061

Опубликовано: 15.03.1986

Авторы: Вагапов, Занилов, Курбанов, Манунтинович

МПК: E21B 19/06

Метки: насосно-компрессорных, труб, элеватор

...скважин, а именно к устройствам для спускоподъемных операций с. насосно-компрессорными трубами.Цель изобретения - повышение безопасности работы с элеватором,На фиг. 1 изображен элеватор в незафиксированном положении, общий вид; нафиг. 2 - запорный механизм элеватора в незафиксированном положении, вид сверху;на фиг. 3 - элеватор в зафиксированномположении; на фиг. 4 - запорный механизмэлеватора в зафиксированном положении,вид сверхуЭлеватор состоит из корпуса 1, в которомустановлены челюсти 2 со штоком 3, размещенным во втулке 4, рукоятки 5 фиксациичелюстей, расположенной в бобышке 6, корпуса элеватора.На верхнем торце корпуса выполненупор 7, а в рукоятке установлен подпружиненный элемент 8 фиксации, предназначенный для фиксации рукоятки...

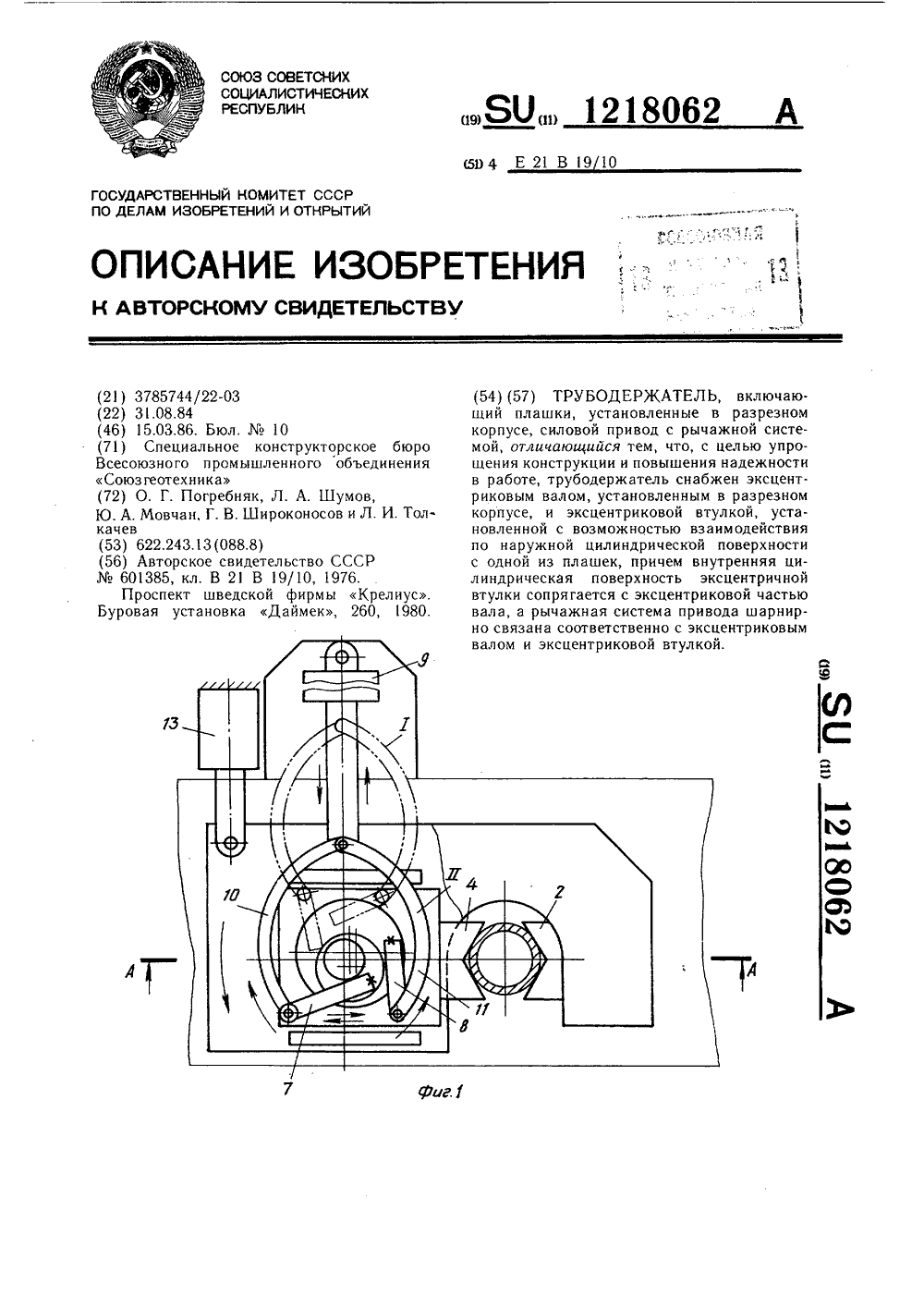

Номер патента: 1218062

Опубликовано: 15.03.1986

Авторы: Мовчан, Погребняк, Толкачев, Широконосов, Шумов

МПК: E21B 19/10

Метки: трубодержатель

...7 и 8 связаны шарнирно с силовым гидроцилиндром 9 при помощи звеньев 10 и 11, Бурильная колонна 12 размещена между плашками 2 и 4, а ползун 3 при движении к оси скважины имеет возможность перемещения в поперечном направлении в пределах эксцентриситетов вала 5 и втулки 6, тем самым обеспечивается возможность само- установки плашки 4 по бурильной трубе 12.Трубодержатель для выполнения функций трубораскрепителя может быть снабжен дополнительным силовым гидроцилиндром 13, шток которого шарнирно соединен с корпусом 1.На фиг. 4 представлена схема компоновки на мачте 14 трубораскрепителя 15 и трубодержателя 16.Трубодержатель работает следующим образом. От силового гидроцилиндра 9 (фиг. 1)через звенья 1 О и 11, связанные шарнирно с рычагами 7 и...

Номер патента: 1218063

Опубликовано: 15.03.1986

Авторы: Исмаилов, Харченко

МПК: E21B 21/02

Метки: вертлют-сальник

...полостью 9 цилиндрических втулок 4 через воздушные каналы 10, выполненные в опорных пальцах 11. Поршни 5 имеют уплотнительные манжеты 12.Вертлюг-сальник работает следующим образом. В процессе ведения буровых работ осуществляются манипуляции вертлюга-сальника вверх-вниз. При этом ролики 7 свободно перекатываются по направляющим 8 буровой мачты. За счет усилия пружин 6 ролики 7 плотно прилегают к направляющим 8 независимо от возможных неровностей и изменения размера базы между направляющими 8 мачты буровой вышки. Ввиду того, что втулки 4 выполнены цилиндрическими, поршни 5 имеют возможность поворачиваться в них вокруг горизонтальной оси, поэтому возможно осуществлять процесс наращивания бурильных труб при помощи двух элеваторов или...

Номер патента: 1218064

Опубликовано: 15.03.1986

Авторы: Алябьев, Девиденко, Кожевников, Мартыненко

МПК: E21B 21/06

Метки: приготовления, растворов

...к горной промышленности, а точнее к нефтегазодобывающей, и может быть использовано для приготовления промывочных жидкостей при проведении скважин на твердые, жидкие и газообразные полезные ископаемые.Целью изобретения является повышение качества приготовления раствора,На чертеже представлена схема устройства для приготовления промывочных жидкостей.Устройство для приготовления растворов состоит из насоса 1, приемной емкости 2, всасывающего 3 и нагнетательного 4 трубопроводов основного 5 и дополнительного 6 сопл, камеры смешения 7 встречных потоков, эжекторов 8, диффузоров 9, обратных клапанов 10 и бункеров 11. Устройство работает следующим образом.Из приемной емкости 2 дисперсионная среда (вода, глинистый раствор и др.) при помощи...

Номер патента: 1218065

Опубликовано: 15.03.1986

Авторы: Кушнир, Нефедов, Сирик, Тараненко, Филипченко

МПК: B28D 1/26, E21B 25/00

Метки: кернокол

...ножа 2 в видецилиндра, внутри которого перемещается поршень 3 со штоком 4 с установленным нанем ножом 2, к которому с обеих сторонкрепятся сменные копиры 5 (второй копирна чертеже не виден) . Копиры взаимодействуют с роликами 6, установленными напаре направляющих, симметрично расположенных относительно подвижного ножа2 и выполненных в виде закрепленных настанине 1 подпружиненных прижимов 7. Каждый из прижимов содержит по паре штоков 8 и 9, проходящих через отверстия встанине (вторые штоки пары на чертежене видны). На штоках установлены пружины 10, упирающие в ролики и обеспечивающие их прижатие к копирам. Со штокомодного из прижимов связана кулиса 11 дозатора керна 12, установленного на выходенаклонного лотка 13 для подачи керна подножи...

Номер патента: 1218066

Опубликовано: 15.03.1986

Авторы: Жуков, Сенников, Харитонов

МПК: E21B 25/10

Метки: кернорвательное

...рабочем положении; на фиг. 2 - то же, при заклинивании кер нового материала.Устройство состоит из цангового кернорвателя 1 и дополнительной гайки 2, закрепленной внутри кернорвателя 1 заклепками 3 (фиг. 1). Кернорватель 1 и цанга 2 разделены на пластинчатые элементы 4 и 5 20 соответственно прорезями 6 и 7; при этом прорези 6 кернорвателя 1 перекрыты пластинами 5 цанги 2, аналогично прорези 7 цанги 2 перекрыты пластинами 4 кернорвателя 1, На наружной поверхности цанги 2 установлен упругий элемент в виде разрезного кольца 8. Верхней частью цанга 2 и кернорватель 1 соединена с внутренней керноприемной трубой 9. Последняя соединена с поршнем 10, размещенным в цилиндрическом стакане 11, взаимодействующем резь- З 0 бой с корпусом 12, на...

Номер патента: 1218067

Опубликовано: 15.03.1986

Авторы: Жагулин, Калиниченко, Неудачин, Преображенский, Фоменко, Чаленко

МПК: E21B 25/18

Метки: подводный, пробоотборник

...в - стабилизация на дне и начало бурения; г - окончание бурения и фиксация обоймы на колонковом снаряде; д подъем пробоотборника на борт судна.Подводный пробоотборник содержит погружатель 1, колонковую трубу 2, на которой закреплен грузовой трос 3, связанный с лебедкой (не показана). Колонковая труба 2 установлена в обойме, состоящей из створок 4, соединенных шарниром 5. В рабочем положении створки 4 присоединены друг к другу с помощью фиксатора (не показан). К ним же шарнирно прикреплены откидные лапы 6. Колонковый снаряд снабжен фиксирующим механизмом, состояшим из поворотных щек 7. Откидные лапы 6 связаны гибкой связью 8 с верхней частью снаряда. Поворотные щеки 7 установлены на оси 9.На борту судна жестко закреплено сбрасывающее...

Номер патента: 1218068

Опубликовано: 15.03.1986

Авторы: Жуков, Насыбулин, Свиньин, Титов, Эпшицкий

МПК: E21B 33/03

Метки: лубрикатор

...1 и приемной секции 2 с резьбовой втулкой 3, уплотнитель установлен в ниппеле 4 с буртиком 5 и центрирующим элементом 6, и накидной гайки 7, а также устройства для 25 демонтажа элементов лубрикатора, включающего в себя гаечный ключ 8. В гайке 7 выполнены сквозные отверстия 9 под ключ 8, а на боковой поверхности буртика 5 - кольцевая проточка 10, расположенная на одном уровне со сквозными отверстиями 9 в гайке 7. 30 Рабочая часть ключа 8 одновременно контактирует с боковыми поверхностями отверстий 9 в гайке 7 и торцовой поверхностью кольцевой проточки 10. Отверстия 11 под ключ 8 в гайке 7 выполнены цилиндрическими радиальными, а рабочая часть ключа 8 - в виде ступенчатого стержня, меньшая ступень 12 3 Лубрикатор по пп 1 и 2 отличающийся...

Номер патента: 1218069

Опубликовано: 15.03.1986

Авторы: Андросенко, Жуков, Пименов, Родионов

МПК: E21B 33/03

Метки: кабеле, приборов, скважину, спуска, тросе

...в виде винтовой стяжки. Опора 5вместе с кронштейнами 6 и 7 может свободно вращаться относительно оси корпуса 1.25В нижнем 7 и верхнем 6 кронштейнах закреплена стойка 12 с расположенным в верхней ее части направляющим роликом 13.Нижняя часть стойки 12 снабжена сферическим выступом 14 и резьбовым стержнем 15,В верхнем кронштейне 6 выполнено отверстие 16 торообразной формы, а в нижнем кронштейне 7 выполнено сферическое гнездо 17 и цилиндрическое отверстие 18.Стойка 12 своим сферическим выступом 14 контактирует со сферическим гнездом 17 нижнего кронштейна 7, а средняя ее часть расположена в отверстии 16 верхнего кронштейна 6. Крепится стойка 12 при помощи гайки 19 и комплекта сферических шайб 20, 40 расположенных. на резьбовом стержне 15,...

Номер патента: 1218070

Опубликовано: 15.03.1986

Авторы: Башкин, Борисов, Джамгаров, Летуновский

МПК: E21B 33/05

Метки: головка, цементировочная

...из патрубка 6 в скважину. К верхней части корпуса 1 устройства подсоединен патрубок 12 для подвода проЛавочной жидкости от цементировочных агрегатов. Кроме того, устройство снабжено стопорными элементами 13 и манометром 14, установленным на ее крышке 15. Внутри корпуса 1 размещена цементировочная (продавочная) пробка 16. Все подводящие патрубки снабжены кранами высокого давления. На линии подачи тампон ажных жидкостей установлен кран 17; на линии подачи буферной жидкости - кран 18; на патрубке, соединяющем внутреннюю полость эжекционной камеры с атмосферой - кран 19; на линии подачи продавочной жидкости в смесительную камеру 3 - кран 20; на линии подвода продавочной жидкости в корпус 1 устройства кран 21.Процесс цементирования скважины...

Номер патента: 1218071

Опубликовано: 15.03.1986

Авторы: Бринцев, Вопияков, Катенев, Смирнов

МПК: E21B 33/13, E21B 33/134

Метки: моста, поглощающей, разделительного, скважине, установки

...падения уровня промывочной жидкости в скважине, подсчитывают забойное давление при статическом положении промывочной жидкости. Зная объем участка скважины в зоне поглощения, подсчитывают количество наполнителя, необходимого для образования разделительного моста. С этой целью в лабораторных условиях предварительно определяют его плотность, скорость падения наполнителя в воде с учетом температурных условий в скважине и свойств пульпоносителя. Рассчитывают объем пульпы с учетом концентрации наполнителя - обычно 30 - 40 Я. В качестве наполнителя применяются различные зернистые материалы: песок, барит, гематит и другие, с плотностью большей, чем у пульпоносителя. В качестве пульпоносителя используются бесструктурные жидкости: вода, водный...

Номер патента: 1218072

Опубликовано: 15.03.1986

Авторы: Бражененко, Давиденко, Кожевников

МПК: E21B 33/13, E21B 33/14

Метки: скважин, темпонирования

...(разбуривая или прокачивая) в каналы пород осложненной зоны, образуют изоляционную оболочку. При образовании изоляционной оболочки (в случае доставки в контейнерах и разбуривании) или после образования (при разбуривании или закачивании в зону осложнения) тампонажную смесь нагревают до температуры на 5 - 10 С выше температуры пород зоны осложнения, В качестве источника тепловой энергии в первом случае может выступать устройство для разбуривания смесей, доставленных в контейнерах, обеспечивающее наг 5 10 15 20 25 30 35 40 45 50 55 рев за счет трения, а во втором случае - специальный погружной источник, например электронагреватель. Нагрев тампонажной смеси на 5 - 10 С выше температуры пород зоны осложнения является достаточным для...

Номер патента: 1218073

Опубликовано: 15.03.1986

Авторы: Асланов, Лестев, Шевченко

МПК: E21B 33/13, E21B 43/04

Метки: бесфильтровой, скважины, сооружения

...пласта и соединяющие через перфорационные отверстия 12 забойную часть обсадной колонны с каверной за пределами непроницаемого экрана 2. Наклонные каналы 11 заполнены крупнозернистым материалом.Способ сооружения бесфильтровой скважины, обеспечивающей предотвращение песчано-глинистых пробок при добыче газа из неустойчивых низкопроницаемых пород коллекторов с затрудненной фильтрацией в вертикальном направлении, осуществляется следующим образом.В законченной и обсаженной скважине 1 на разделе кровельного 3 и продуктивного 4 пластов с помощью гидравлического разрыва или пескоструйной перфорации делают круговую каверну, которую запол 5 10 15 20 25 Зо няют затвердевающим непроницаемым материалом, например цементом, получая жесткий...

Номер патента: 1218074

Опубликовано: 15.03.1986

Автор: Лобанов

МПК: E21B 33/14

Метки: тампонажное

...с плоским затвором 31, а пружина 33 затвора 31 служит одновременно и пружиной указанного запорного элемента, прижимающей последний к торцам питающих сопел 20. При этом плоский затвор 31, служащий одновременно запорным элементом сигнализатора, соединен штоком 37 и гибкой связью 36 с поршнем 2, Начало движения плоского затвора 3 вниз в конце рабочего хода поршня 2 (т, е. момент срабатывания сигнализатора относительно рабочего хода поршня 2) настраивается с помощью регулировочного винта 38, соединяющего трос:. 36 с поршнем 2,5 о 15 20 25 зо 35 40 45 50 55 Работа сигнализатора основана на падении давления в подводящем канале 18 в результате раскрытия зазора между торцами сопел 20 и плоским затвором 3 при движении последнего вниз. При этом,...

Номер патента: 1218075

Опубликовано: 15.03.1986

Авторы: Абдулзаде, Джанмамедов, Яныков

МПК: E21B 33/14

Метки: обратного, скважин, цементирования

...изобретения является повышение надежности работы устройства путем уменьшения возможности как преждевре менного, так и запаздывающего его срабатывания. На чертеже показано устройство, общийвид. Устройство содержит корпус 1, упор 2, на котором жестко закреплен запорный элемент 3. Запорный элемент 3 выполнен в виде верхнего 4 и нижнего 5 элементов. Эти элементы телескопически связаны между собой, например, с помощью срезного элемента 6, Между собой элементы образуют полую герметичную камеру 7, заполненную газом, расширяющимся с повышением температуры. Над запорным элементом 3 установлено посадочное седло 8 под этот элемент. Нижний элемент 5 жестко связан с упором 2, Верхний элемент 4 установлен и выполнен с возможностью его перемещения...

Номер патента: 1218076

Опубликовано: 15.03.1986

Авторы: Корняга, Крых, Чернышев

МПК: E21B 33/14

Метки: кавернозных, скважин, цементирования

...21 противоповоротного фиксатора 22. Посадочное седло 554 тоже выполнено срезным (не показано).В верхней. части корпуса установлен переводник 23. Устройство работает следующим образом.В собранном виде (фиг. 1) устройство с обсадной колонной опускают в скважину. Установку устройства в колонне выбирают из расчета его расположения в непосредственной близости от нижней границы каверны.После цементирования нижней ступени ствола скважины (от башмака колонны до каверны), при котором применяется цементный раствор со сроками, достаточными для цементирования верхней ступени с расхаживанием, в колонну опускают управляющую пробку 16. После посадки этой пробки в седло 4 и создания в колонне избыточного давления срезаются элементы 19, и втулка 3...

Номер патента: 1218077

Опубликовано: 15.03.1986

Авторы: Асадуллин, Кириллина, Малоярославцев, Расторгуев

МПК: E21B 34/06

Метки: колонны, перекрытия, труб

...1 установлен патрубок 7, верхний торец 8 которого имеет эллипсовидное отверстие 9, проходное сечение которого меньше диаметра эластичного затвора 2, а нижний торец 10 имеет отверстие с внутренним диаметром дь причем д больше дьУстройство работает следующим образом.Перед началом спуска колонны насоснокомпрессорных труб в изливающуюся скважину на нижний конец трубы наворачивается устройство, внутри которого имеется эластичный затвор 2. При этом поток жидкости, прижимая к седлу 4 эластичный затвор 2, предотвращает перелив жидкости через трубы. Скважинная жидкость, просачиваясь чераз пазы 5 в трубы, заполняет их, поддерживая уровень жидкости ниже устья скважины. После спуска труб без перелива до проектной глубины проводятся работы,...

Номер патента: 1218078

Опубликовано: 15.03.1986

Авторы: Абрамов, Джангиров, Куксов, Ладыга

МПК: E21B 34/10

Метки: клапан, колонн, обратный, обсадных

...скважинной жидкостью путем улучшения регулирования ее потока.На чертеже схематично показан обратный клапан для обсадных колонн, разрез,Обратный клапан для обсадных колонн состоит из корпуса 1, размещенного в нем седла 2 под шаровой затвор 3, расположенный под седлом дросселя, выполненного в виде жестко связанного с корпусом 1 диска 4 с периферийными каналами 5, перекрываемыми подпружиненной пружиной 6 пластиной 7, и установленной в центральном канале диска 4 подпружиненной втулки 8 с центральным осевым каналом, причем по торцам втулки установлены шайбы с отверстиями 9 и 10. Втулка 8 в верхней части имеет окна 1 в верхней части, частично перекрытые диском 4 в исходном положении клапана.Обратный клапан для обсадных колонн работает...

Номер патента: 1218079

Опубликовано: 15.03.1986

Авторы: Галиакбаров, Мавлютов, Перцев, Усманов

МПК: E21B 37/00

Метки: кольматации, разглинизации, скважины, стенок

...скважины через кольцевую полость, образованную корпусом 1 и внутренней цилиндрической поверхностью направляющей втулки 3. Когда давление в этой полости достигнет значения меньшего, чем пластовое давление на этой глубине, глинистая корка вследствие образовавшегося перепада давления отходит от стенки скважины и устремляется через полость, образованную направляющей втулкой 3, формирующим кольцом 5 и корпусом 1, в затрубное пространство, по которому и выносится на поверхность.Струи из насадок 2 воздействуют на формирующее кольцо 5 и в зависимости от расстояния между местом соударения 5 10 15 20 25 30 35 40 45 50 струи промывочной жидкости с формирующим кольцом и его верхним краем, а также в зависимости от закона, по которому выполнена...

Номер патента: 1218080

Опубликовано: 15.03.1986

Авторы: Гайдин, Добринецкий

МПК: E21B 47/00

Метки: колонн, повреждений, скважин, технологических

...реализации способа, вертикальный разрез.Скважина имеет обсадную колонну 1 с муфтовыми соединениями 2, технологи ческую колонну 3 и эрлифтную колонну 4. К обсадной колонне через задвижку 5 присоединена емкость 6, заполненная жидкостью 7, с перекачивающим насосом 8.На патрубке 9 обсадной колонны установлен манометр 10 и подсоединен воздухопровод 11 с вентилем 12. На обсадной колонне имеется задвижка 13 и сливная емкость 14. Испытываемая обсадная колонна имеет повреждение на муфтовом соединении, имеющее связь с затрубной полостью 15.Пример. Исследовали обсадную колонну серодобычной скважины предлагаемым способом. Для этого в пространство между обсадной колонной 1 и технологической колонной 3 из емкости 6 закачали с помощью насоса 8 не...
