E21B — Бурение грунта или горных пород

Номер патента: 1388534

Опубликовано: 15.04.1988

Авторы: Громадская, Зайцева, Зябрев, Кушниренко, Лебедев, Любаков, Микитас, Мишин, Супрун

МПК: E21B 15/00, E21B 3/00, E21B 7/02 ...

Метки: бурения, взрывных, скважин, станок

...установлены в направляющих пазах18 и снабжены нажимными роликами 19с регулировочными винтами 20, Внутренние ролики 11 посредством осей10 закреплены на корпусах кареток5 иб,По варианту 111 (фиг.7) оси 10наружных роликов 12 установлены набалансире 21, связанном осью 22 содним из плечей двуплечего рычага23, на другом плече которого установлен нажимной ролик 19, Двуплечийрычаг 23 посредством оси 24 смонтирован на корпусе нижней каретки 6,на которой смонтирована направляющаярамка 25. Тяговый орган 5 закрепленна нижней каретке б, Верхняя 5 и нижняя 6 каретки соединены между собойстержнями 26, концы которых со стороны нижней каретки 6 имеют пазы 27,Верхняя 5 и нижняя 6 каретки соединены тросом 28 (фиг.2),Устройство работает следующим...

Номер патента: 1388535

Опубликовано: 15.04.1988

Автор: Степанов

МПК: E21B 4/14

Метки: волн, гидравлических, жесткий, отражатель

...части соединена изогнутым профилированным отрезком трубы 14 с камерой 9. Последняя в нижней части отрезком 15, аналогичнымотрезку 14, соединена с камерой 5,которая в верхней части с помощьюизогнутого профилированного отрезкатрубы 16 гидравлически связана с тупиковой камерой 8, внизу которой находится тупик. При этом отношениерадиуса закругления осевой линиикаждого отвода к внутреннему диаметру каждой камеры отражательной плоскости равно 1,7.45В верхних частях переходов 12,14и 16 имеются отверстия, связывающиеих с верхними частями камеры 4 дляотвода из них воздуха, Внизу камера7 с помощью канала 17 в нижнем переходнике 18 имеет гидравлическое сооб 50щение с гидроударником.Отражатель работает следующимобразом.Промывочную жидкость к...

Номер патента: 1388536

Опубликовано: 15.04.1988

Авторы: Бутор, Карпиков, Кузовлев, Мишенин, Несмотряев, Продаевич, Толмачев

МПК: E21B 10/16

Метки: агрегата, бурового, планетарного, типа, шарошка

...аналогичных венцов 2 корпуса 1. Для предотвращения попадания шлама в шлицышаровой опорымежду корпусом 1 идополнительной секцией 5 установленыгибкие защитные кольцевые кожухи 9, -40.выполненные, например, резинометаллическими,Шарошка работает следующим образом,В процессе бурения шарошке сообща 45ется вращение вокруг оси долота, всостав которого она входит, и вокругоси бурового агрегата планетарноготипа, в состав которого входитсамо долото. В результате шарошкасовершает сложное движение по забою.Благодаря тому,что породоразрушающие венцы 6 дополнительной секции 5опережают аналогичные венцы 2 корпуса 1, последние участвуют в разрушении породы только на периферии забояи на его участке, ближайшем по радиусу к оси агрегата, т.е, в тех...

Номер патента: 1388537

Опубликовано: 15.04.1988

Авторы: Богомолов, Панин, Питерский, Резник, Рочаг

МПК: E21B 10/18

Метки: бурового, долота, промывочный, узел

...фиксатором, выполненным в виде двух пластин 8 а и 86 с 25поперечной зубчатой поверхностью 9одностороннего действия, Пластины8 а и 86 жестко соединены с наклонны.ми торцовыми поверхностями эластичного кольца 5, перекрывая их частично или полностью, и в процессе работы промывочного узла взаимодействуют между собой зубчатыми поверхностями 9.Эластичное кольцо 5 с закрепленными пластинами 8 а и 86 устанавливается в кольцевой проточке б бурового долота 3 после размещения в гнезде 2 насадки 1, Вначале в кольцевуюпроточку б вводится один конец эластичного кольца 5, а затем постепенновводится все кольцо до обеспеченияконтакта зубчатых поверхностей 9пластин 8 а и 86.В процессе бурения давление промывочной жидкости через насадку 1 передается к...

Номер патента: 1388538

Опубликовано: 15.04.1988

Авторы: Богданов, Погорелов

МПК: E21B 17/10

Метки: износа, колонны, обсадной, предотвращения

...резьб муфтовых соединений и снижение взаимного износа муфт обсаднойи бурильнОЙ кОлОнн, Оборудованныхмагнитными вставками.На чертеже показано устройстводля предотвращения износа обсаднойколонны, продольный разрез,Устройство для предотвращенияизноса обсадной колонны включает установленные на муфте 1 бурильной ко Одонны 2 магнитные вставки 3 и 4 вформе цилиндров, установленные навнутренней поверхности муфты 5 обсадной колонны 6, причем магнитныевставки 4 ориентированы одноименными полюсами навстречу одноименнымполюсам магнитных вставок 3, Муфта5 выполнена из немагнитного материала.При выполнении муфты из магнитно- ЗО го материала внутри нее в кольцевую проточку вставляются полукольца 7 из немагнитного материала с запрессованными в них...

Номер патента: 1388539

Опубликовано: 15.04.1988

Авторы: Абрамов, Ипполитов, Крист, Михеев, Соломенников, Терентьев

МПК: E21B 21/08

Метки: бурения, осложненных, скважин, условиях

...три диффузора 3,распределительная камера 4 с однимцентральным 5 и тремя периферийнымирасположенными равномерно по окруж -ности насадками 6, крепящимися в корпусе 1 верхним 7 и нижним 8 переводниками с входными 9 и выходными 1 Оокнами. Перекачивающее устройствовключают в колонну труб 11, имеющихв нижней части долото 12.В колонну бурильных труб буровымнасосом нагнетают буровой раствор.Движущийся по патрубку 2 буровойраствор попадает в распределительную камеру 4, где разделяется на двапотока, один направляется черезцентральный насадок 5 вниз, другой -через насадки 6, диффузоры 3, выходные окна 10 в эатрубное пространство над перекачивающим устройством.За счет выхода бурового растворас большой скоростью из насадков 6в пространстве между ними...

Номер патента: 1388540

Опубликовано: 15.04.1988

Авторы: Будик, Кирьянов

МПК: E21B 27/00

Метки: буровая, желонка

...на каретке 2 и выполнен ввиде подпружиненного двуплечего рычага 13, имеющего свободное плечо для взаимодействия с упором буровой установки ( фиг.З ), установленного на осях 14 и фиксирующего корпус 1 через основание 7 и направляющие 6 относительно каретки 2.Разъем 15 между корпусом 1 и башмаком 3 выполнен по конусной поверхности с вершиной конуса, направленнойвверх.Буровая желонка работает следую 5 щим образом,При ударах о забой буровая желонка наконечником 11, башмаком 3 и перегородками 4 производит в скважинеизмельчение, интенсивное рыхление иэффективное перемешивание породы сводой, превращая ее в водоизмельченную смесь. Одновременно при ударахо забой водоизмельченная смесь заворачивает упругий эластичный диск 12и через окна 5...

Номер патента: 1388541

Опубликовано: 15.04.1988

Авторы: Бабиев, Гендель, Денчик, Клочко, Макарова, Тарнавский, Щугорев

МПК: E21B 33/00

Метки: консервации, скважин

...переводится в состояние консервации.При выводе скважины из консервации последовательно после контроля отсутствия давления на устье скважи ны открывают устьевую запорную арматуру 3 (на устье скважины установлен лубрикатор для использования канатной техники), открывают клапан-отсекатель 7, открывают циркуляционный клапан 6 и циркуляцией жидкости из трубного пространства в межтрубное или наоборот очищают трубное пространство колонны НКТ 2 от механического осадка, .накопившегося на заглушающем элементе за период нахождения скважины в консервации, После этого циркуляционный клапан 6 закрывают и извлекают заглушающий элемент из ниппеля 8, Заглушающий элемент из ниппеля 9, расположенного ниже пакера 4, извлекается без затруднений,так как он...

Номер патента: 1388542

Опубликовано: 15.04.1988

Авторы: Белов, Бухвостов, Галимов, Гусейнов

МПК: E21B 33/03

Метки: арматура, скважины, устья

...перемещения запорному штоку 13, имеющему осевые боковые каналы, и пластинчатаяпружина 14. На наружной поверхностивтулки 6 имеются манжеты 15, С помо ет в осевой канал седла 10, отжимает шар 9 обратного клапана арматурыи поступает в трубную часть 20. Ееперекрывают эаворачиванием втулки 6в УК 18. Затем выворачивают запорныйорган 7 и шток 13 перекрывает затрубье 21, После проведения ремонтных работ клапан устанавливают в рабочее положение путем заворачиваниязапорного органа 7 в УК 18. 5 ил. 2щью уплотнительных колец 16-19 герметизируются отдельные узлы устройства. Запорный орган 7 непосредственно связан с трубной частью 20 и эатрубнымпространством 21.Устройство работает следующим образом.При работе насоса поток нефти...

Номер патента: 1388543

Опубликовано: 15.04.1988

Авторы: Авраменко, Максутов, Ростэ, Соколов, Чубанов

МПК: E21B 33/035, E21B 33/043

Метки: оборудование, подводным, расположением, скважины, устья

...устьевогоэксплуатационного оборудования плавучее средство для ремонта или буре-ния с подводным расположением устья(не показано) размещают над скважиной и обычным способом устанавливают механическую связь с подводным 20устьем с помощью направляющих канатов 25, по которым проводят спускзахвата 30, Захват 30 сцепляется сузлом 3 для захвата. После этого спомощью системы дистанционного управления подводным устьевым эксплуатационным оборудованием (не показана)производится расстыковка дополнительного стыковочного узла 5 и разъединителей 7, после чего становится возможным подъем подводной фонтанной арматуры на ремонтное средство, Есливыкидные трубопроводы 6 выполненыгибкими, то возможно осуществлениеподъема фонтанной арматуры без рас...

Номер патента: 1388544

Опубликовано: 15.04.1988

Авторы: Агафонов, Бондаренко, Галазов, Евангулов, Конарев, Лукаш, Саламатов, Ярунин

МПК: E21B 27/02

Метки: доставки, заданную, зону, раствора, скважины, тампонажного

...которых открыты и направлены в сторону продавочной пробки 8,при этом фиксация их в открытом состоянии осуществляется резиновыми жгутами 9 и 10, закрепленными на ампулах 2 и 3 у открытых входных отверстий и связывающихих между собой и.верхнюю ампулу 3 с корпусом 1, в верхней части которого над продавочнойпробкой 8 установлен запорный узелв виде Разрушаемой диафрагмы 11, Надкорпусом 1 установлен переходник 12,на боковой поверхности которого размещен обратный клапан 13, пропускающий жидкость в одном направлении из скважины во внутреннее пространство колонны труб 14, предназначенных для спуска устройства в заданную зону скважины 5.Устройство для доставки тампонажного раствора в скважину работает следующим образом.На трубах 14 доставляют...

Номер патента: 1388545

Опубликовано: 15.04.1988

Авторы: Бринцев, Высотенко, Катенев, Остапенко, Смирнов

МПК: E21B 33/138

Метки: растворов, реагент, тампонажных, цементных

...соответствует соотношению ингредиентов,мас.Е:Зеленая патока 88,5Хлористый натрий 11,5Приготовление добавки ЗПЗ в промысловых условиях производят в цехетампонажной конторы. Для этого в100 мас.ч. зеленой патоки (например,в 1 т) растворяют 14 мас,ч. хлориданатрия (например, 130 кг), После этого добавка ЗПЗ готова к употреблениюи может храниться на открытом воздухе в течение длительного времени, неизменяя своих качеств. Для приготовления тампонажногораствора реагент растворяют в водеи на полученном растворе затворяютцемент. В табл, 1 приведены данные, иллюст.рирующие влияние состава реагентана свойства цементных композиций.В табл. 2 приведены данные, иллюстрирующие влияние реагента на физико-механические свойства тампонажныхрастворов и...

Номер патента: 1388546

Опубликовано: 15.04.1988

Авторы: Алексеенко, Катенев, Никифорова, Остапенко, Смирнов

МПК: E21B 33/138

Метки: раствор, тампонажный

...ТПФН водоотдача увеличивается до177, что .является нежелательным, таккак ухудшается качество цементирования скважин, С ростом температуры50такое соотношение компонентов не.будет обеспечивать эффективного сниже" ния водоотдачи.П р и м е р 2. Состав для темпеоратуры 180 С, мас.7:Тампонажный цемент 64,51ПВС-Ф 1,94Триполифосфат натрия 1,29Вода Остальное Дальнейшее увеличение добавки ПВС-Ф нецелесообразно, так как.приводит к ухудшению реологических свойств раствора, уменьшается растекаемость, раствор становится труднопрокачиваемым, ухудшаются прочностные характеристики цементного камня.Увеличение добавки триполифосфата натрия невозможно, так как это приводит к коагуляции раствора ПВС-Ф.Полученный тампонажный раствор с таким соотношением...

Номер патента: 1388547

Опубликовано: 15.04.1988

Авторы: Абакелия, Берая, Курбанов, Меладзе, Чанкотадзе

МПК: E21B 33/14

Метки: колонны, обсадной, подвески, потайной

...выполнено углубление 12, внешняя цилиндрическая поверхность плашек выполнена радиусом, равным радиусу внутренней цилиндрической поверхности 13 посадочного ниппеля в месте установки плашек, а внутренняя цилиндрическая поверхность имеет образующую радиусом, равным наружному радиусу внешней цилиндрической поверхности 14 направляющего патрубка, причем осивнешней и внутренней поверхностей плашки смещены одна по отношению к другой на величину, определяемую иэ выражениясмещение осеи,- радиус внешней поверхностиплашки, равный радиусу внутренней поверхности посадочного ниппеля в месте установки плашек;г - минимальный внутренний ра 1диус предыдущей обсаднойколонны выше места установки плашек,Устройство навинчивается на последнюю трубу...

Номер патента: 1388548

Опубликовано: 15.04.1988

Авторы: Смирнов, Шевченко

МПК: E21B 43/00

Метки: воды, скважины, удаления

...После выравнивания давления выше и ниже поршня насоса 3 всасывающий клапан открывается, а перемещение поршней вниз осуществляется только под действием ихвеса и веса штока. При подходе поршней к крайнему нижнему положению клапан 7 закрывается от механическогосоударения о корпус рабочей камерыдвигателя и новый цикл работы устройства совершается в описанной последовательности,В результате совершения одногоцикла работы устройства происходитзакачка в поглощающий горизонт объема воды, равного объему рабочей камеры насоса с повышением давления воды. Для этой операции расходуетсяобъем нефти и газа, равный объему45полости камеры привода и дополнительный объем нефти и газа, прошедшийчерез штуцеры 11, 12 за время перемещения поршня 7 вниз....

Номер патента: 1388549

Опубликовано: 15.04.1988

Авторы: Крачковский, Филимонов

МПК: E21B 43/25

Метки: воздействия, зону, призабойную, скважины

...на НКТ 1 механизм сообщения под воздействием давления пластовой жидкости призабойной зоны 2 пласта 3 с полостью 4 над устройством, который выполнен в виде пакера 5 и перфорированного хвостовика 6, и узел перекрытия внутренней полости 7 НКТ, выполненный в виде пробки 8, размещенной во внутренней полости НКТ на срезном штифте 9. В НКТ выполнены также промывочные отверстия 10.Устройство работает следующим образом.После спуска устройства в скважину 11 и упора хвостовика 6 на забой часть веса НКТ 1 разгружают на пакердля пакеровки. При помощи компрессора (не показан) через промывочные отверстия 10 снижают уровень жидкости в стволе скважины. Далее устройство начинает работать автоматически под действием давления пластовой жидкости. Как...

Номер патента: 1388550

Опубликовано: 15.04.1988

Авторы: Бражников, Булушев, Заварзин, Наместников

МПК: E21B 19/08, E21B 44/00

Метки: бурении, операций, оптимизации, спускоподъемных

...содержит два компаратора и два мультиплексора, причем выход первого компаратора соединен с первым входом первого мультиплексора, выход которого подключен к первым входам второго мультиплексора ивторого. компаратора, выход которого соединен с вторым входом второго мультиплексора, при этом второй вход второго компаратора и третий вход второго мультиплексора являются первым входом элемента ограничения ско; рости подъема и первым входом блока, первый вход первого компаратора и второй вход первого мультиплексора являются вторым входом элемента ограничения скорости подъема и третьим входом блока, второй вход первого компаратора и третий вход первого мультиплексора являются третьим входом элемента ограничения скорости подъема и пятым входом...

Номер патента: 1388551

Опубликовано: 15.04.1988

Авторы: Андреев, Ковшов

МПК: E21B 47/02

Метки: азимута

...горизонтальную плоскость иэ соотношений; Изобретение относится к нефтянойи газовой промышленности и можетбыть использовано при контроле траекторных параметров буровых скважин,Цель изобретения - повышение точности определения азимута.На чертеже изображено устройстводля реализации предлагаемого способа,Устройство состоит из внешнейкарданной рамки 1, двух основных ортогональных феррозондов 2 и 3, эксцентричных грузов 4 и 5, закрепленных на внешней 1 и внутренней 6 карданных рамках, На внутренней кардан"ной рамке б установлены феррозонды2 и 3, а на оси ее вращения установлен датчик, несущий информацию о синусе и косинусе зенитного. угла Онапример, синусно-косинусный вращающийся трансформатор.(СКВТ) 7. Соосно корпусу (не показан) прибора...

Номер патента: 1388552

Опубликовано: 15.04.1988

Авторы: Глушенков, Григорьян, Фридляндер, Шакиров

МПК: E21B 49/00

Метки: испытания, обсаженных, пластов, скважинах

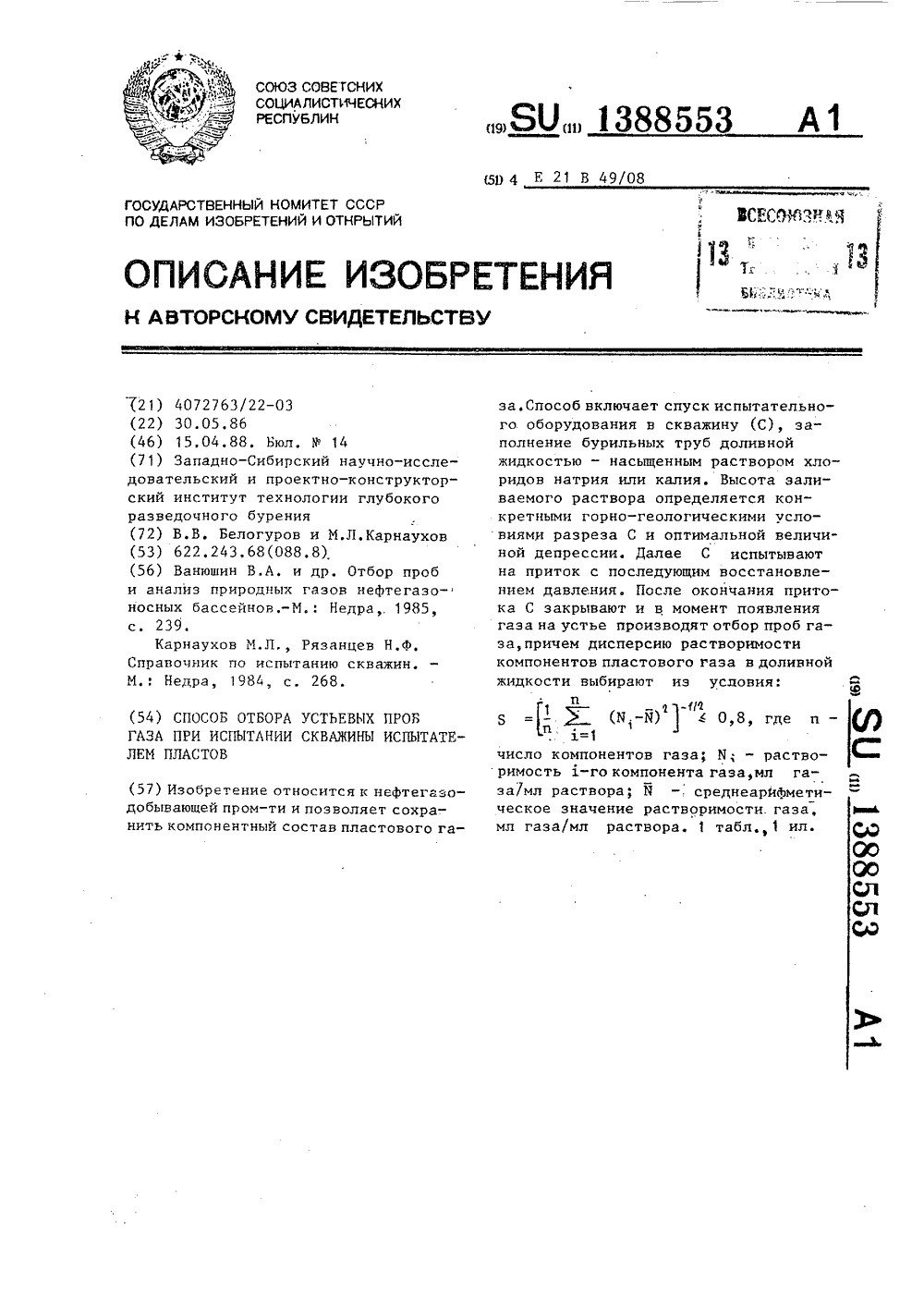

...и испытать. С помощью прижима 4 обеспечивают прижатие манжет 3 к стенке обсадной колонны. Одним из известных способов инициируют перфоратор 1, который образует каналы в обсадной колонне, цементном камне и горной породе, Пластоваяжидкость начинает поступать вместес частичками глины, утяжелителя (если он применялся при бурении скважины) из прискважинной зоны через манжеты 3 в перфоратор 1, а затем черезклапан в емкость 15.После этого жидкость по каналу вперфораторе 1 поднимается в камеру17 и, дойдя до клапана 5, начинаетдавить на седло 7 и поднимает егодо ограничителя 9. Фиксаторы 8 выходят из седла и под действием пружины утопаются в пазы стенки. Шарик,преодолев сопротивление пружины 11,поднимается и пластовая жидкость начинает...

Номер патента: 1388553

Опубликовано: 15.04.1988

Авторы: Белогуров, Карнаухов

МПК: E21B 49/08

Метки: газа, испытании, испытателем, отбора, пластов, проб, скважины, устьевых

...компонентов газа Б 4 0,8 основывается на том, что в области рассматриваемых температур,а именно 75 С, предельная растворимость хлорида натрия в воде составляет 6,8 г-экв/л. Значение дисперсии растворимостей компонентов газа составит в этом случае 0,8. Это является предельным состоянием рассматриваемой системы. Поскольку в хлориде натрия всегда присутствуют примеси минерала сильвина (хлорида калия), растворимость которого в воде еще вьппе, то значение дисперсии Я = 0,8 будет в данном случае характеризовать состояние системы, представляющей .собой ыасьпценный раствор минеральных солей ( в частности, хлоридов натрия и калия) и обладающей минимальной растворимостью углеводородных компонентов газа. Другими словами, значение 8 = 0,8...

Номер патента: 1389690

Опубликовано: 15.04.1988

Авторы: Паули, Пентти

МПК: E21B 15/00, E21B 7/02

Метки: бурения, бурильной, бурят, которые, относительно, плоскости, позиционирования, скважин, стенках, туннеля, установки

...конце балки 10 укрепленгидроцилиндр 2 поворота балки,Подающее устройство 5 бурильногостанка 13 закреплено на опорной балке 10 с возможностью его перемещенияв поперечной плоскости С,Буровая платформа 3 связана странспортным средством универсальной муфтой 14, которая обеспечиваетповорот платформы относительно транспортного средства как вокруг вертикальной оси Д, так и в продольнойгоризонтальной оси Е, приводом поворота платформы вокруг вертикальнойоси служит гидроцилиндр 15, установленный между муфтой 14 и платформой,а приводом поворота платформы относительно горизонтальной оси служитгидроцилиндр 16. Устройство содержитдва источника 17 света, установленные на противоположных сторонах платФормы.Устройство работает следующим...

Номер патента: 1390317

Опубликовано: 23.04.1988

Авторы: Гребенников, Таршиш

МПК: E03B 3/15, E21B 43/18

Метки: импульсно-реагентной, скважин

...реагенту,Частота пульсаций регулируется системой управления пульсатором 22, получающей информацию по кабелю 23 отдатчика скорости 11 и воздействующейна генератор пульсаций 20 с помощьюпривода 21. 1 ил. 2бопровод 15 подключен через дроссель 24 к гидроаккумулятору 25, гидравли- чески связанному с насосом 26, имеющим редукционный клапан 27. Насос 26 сообщен с баком 28, с которым соединен также генератор 20 пульсаций.Устройство работает следующим образом.В полость фильтра закачивают реагент, монтируют устройство, закрепляя опору 18 на устье 17 и отделяя Фильтр от остальной зоны скважины герметизирующим элементом 19. При этом емкость 1 погружена в реагент. При,включении насоса 26 вспомогательная жидкость из бака 28 через гидро-...

Номер патента: 1390338

Опубликовано: 23.04.1988

Авторы: Злобин, Кайдалов, Мизерак, Сизов

МПК: E21B 7/08

Метки: бурения, направленного

...соединения 6 и 7 связан с резьбовыми участками соответственно верхнего 8 и 25нижнего 9 переводников.Длунжер 5 установлен в радиальномотверстии 10 вала 1 с возможностьювзаимодействия с втулкой 2,В валу 1 может быть выполнено отверстие 11 для очистки полости междувалом 1 и втулкой 2 от шлама.Устройство для направленного бурения работает следующим образом.Учтройство включается в составкомпоновки низа бурильной колонныи устанавливается над наддолотным калибратором через удлинительный переводник (не показан),При этом нижний переводник 9 40соединяется с удлинительным переводником, верхний 8 - с бурильными трубами, а резьбовые соединения 6 и 7закрепляются таким образом, чтобымежду втулкой 2 и торцами переводников 8 и 9 был зазор 2 мм,При...

Номер патента: 1390339

Опубликовано: 23.04.1988

Автор: Сафонов

МПК: E21B 7/28

Метки: бурения, скважин

...19 трубки 15 и полостью 20 буровой колонны 3. На упоре 16 установлены пластмассовые выпускные трубы,выполненные из внешней колонны 21,внутренней колонны 22 и.связывающейих перемычки 23. Внешняя колонна 21входит заподлицо в цилиндрическоеотверстие колпака 24, посаженного науплотнения 25 обсадной трубы 26, Между трубой 15 и внутренней колонной22 размещены уплотнения 27. Звенья6 и 7 выполнены обтекаемой аэродинамической формы, а торцы бойков 12,взаимодействующие с породой упрочнены твердым сплавом. Бойки могут бытьвыполнены также в виде роликов 28, 1390339установленных на вертикальных осях29, В этом случае их задний конец может быть выполнен в виде стержня 30,а взаимодействующий с ним луч 1 О -в виде трубы с внутренней полостью31...

Номер патента: 1390340

Опубликовано: 23.04.1988

Авторы: Грамолин, Гусев, Марчик, Пасуманский, Разуваев, Тимофеев, Трегубов

МПК: E21B 19/00

Метки: буровая

...аккумулятор выполнен в виде резервуара 18 с вентилями19 и 20 для подвода и слива жидкости.Отводной патрубок 16 имеет индикаторсилы (манометр) 21, а упругая оболоч 45ка сообщена с атмосферой посредствомвентиля 22. Емкость резервуара 18(7 = 1 м) выбрана с расчетом возможности восьмикратного снижения жесткости канатной талевой системы, 50Буровая установка работает следующим образом.В нормальных условиях бурения рама 9 узла 7 крепления с помощью кулачков 11 фиксатора 12 неподвижно закреплена на основании 1. При возникновении резонансных колебаний бурильной колонны 3, которые проявляются резким возрастанием вибраций вышки 2 и основания 1, резервуар 18 через вентиль 19 заполняется водой и вентиль 20 закрывается. Затем с...

Номер патента: 1390341

Опубликовано: 23.04.1988

Авторы: Аниськовцев, Мыслюк, Новиков, Ясов

МПК: E21B 31/00, E21B 31/03

Метки: колонны, ликвидации, прихвата, труб

...периодически расхаживают.Формирование в приствольной частипласта 4 зоны кольматации 3 ограничивает фильтрацию ванны вглубь пласта,и45заставляет ее течь в сторону зоныконтакта трубы 2 с фильтрационной .коркой 11.Освобождение бурильной колонны определяют ее натяжением.Объем продавочной жидкости долженбыть в 1,1-1,5 раза больше объемакольматирующего агента, что позволитразместить агент в приствольной частипласта по всей длине прихвата. 55Определение эффективности способа .произведено с помощью детерминированной модели прихвата. П р и м е р 1. Радиус скважиныравен 0,095 м, перепад давления междускважиной и пластом 10 0 МПа прониФф -гцаемость фильтрационной корки 1 10 м,проницаемость пласта 410 м 2, проницаемость зоны, занятой...

Номер патента: 1390342

Опубликовано: 23.04.1988

Авторы: Бережной, Беслиней, Дыбова, Желдубовская, Лисовин, Макаренко, Покровская-Духненко

МПК: E21B 33/138

Метки: вод, изоляции, пластовых, притока, селективной, состав, тампонажный

...ас другой - способствует уменьшениюгчисла межмолекулярных - Б-О-Б 1связей, заменяя их донорно-акцепторными, тем самым выполняет рольпластифицирующей добавки, что приводит при сохранении других характеристик состава (время гелирования,55гидрофобность) к резкому увеличениюмеханической прочности тампонажногокамня, образующегосяпри отверждении ТС водой. О таком специфическом межмолекулярном (р-д) - взаимодействии между атомами кремния и серы свидетель"ствует тот факт, что тампонажныйматериал не растворим в газоконденсате при экстракции в течение 5-7 чопри 80-250 С. Потеря массы тампонажного камня по сере в указанных условиях 1,6-8,0%. Благодаря присутствию в ТС серы возрастает механическаяпрочность несцементированного...

Номер патента: 1390343

Опубликовано: 23.04.1988

Авторы: Клов, Нийгер, Петряшин, Попович, Шпак

МПК: E03B 3/18, E21B 43/27

Метки: реагентной, скважин

...по кабелю 12 на электроды 4и 5 подают постоянный электрический50ток. Приготовленный на устье скважины раствор реагента закачивается подизбыточным давлением по трубам 9 через герметиэирующий узел 11 в контейнер 1. Протекая по двум, разобщеннымперфорированной перегородкой 7 каналам, раствор реагента подвергаетсяэлектролизу с образованием кислотнойи щелочной составляющих.В процессе электролиза часть гидроксильных ионов переходит из прикатодной зоны н прианодную. При этомконцентрация кислоты в прианодной зоне частично снижается, Для предотвращения перехода ОН- ионов из прикатодной зоны в прианодную в отверстияперфорации разделительной перегородки вставляют магнитные насадки, представляющие собой многополюсный магнит, Так как скорость...

Номер патента: 1390344

Опубликовано: 23.04.1988

Авторы: Абдульманов, Кадет, Логвинов

МПК: E21B 43/28

Метки: выщелачивания, ископаемого, массива, подземного, полезного, трещиноватого

...1 ф40Способ реализуется следующим об разом.Продуктивный рудный пласт 1, представленный балансовым 2 и забалансовым3 оруденением, вскрывают подземнойгорной выработкой - штреком 4. Изштрека через каждые 5 или 10 м (в зависимости от фильтрационных свойстврудного пласта) бурят веера 5 скважини герметизируют устья скважин для подачи выщелачивающих растворов под давлением, например, с помощью нагнетателей поршневого типа.Закисление рудного пласта производят по обычной схеме: подача вьпцелачинающих растворов в: веера закачных55скважин 6 и отбор: продуктивных растворов неерами откачных скважин 7. Пристабилизации дебитов откачных скважин, что соответствует включению в фильтрационный процесс всех сквозных систем трещин и заполнению их...

Номер патента: 1390345

Опубликовано: 23.04.1988

Авторы: Богуславский, Гендлер, Дядькин

МПК: E21B 43/28

Метки: геотермальной, извлечения, энергии

...труб 3 и обсадной колонной) скважины 2 и поступает в смеситель 6, Теплоноситель с температурой г. поступает на поверхность по колонйе насосно-компрессорных труб 3. Часть его направляется на турбину 7, а другая часть подается в смеситель 6.Соотношение между количествами теплоносителя из дополнительных вертикальных трещин 5, направляемыми для теплоснабжения и,выработки электроэнергии, определяется зависимостью (12). Использование для выработки электроэнергии теплоносителя из дополнительных вертикальных трещин обосновывает390345 поступает в емкость 20. Другая часть теплоносителя по трубопроводу 35 подается к теплоносителю, извлекаемому 5из трущин 4 и смешиваясь с ним, последовательно поступает в смеситель 6 и систему 8...
