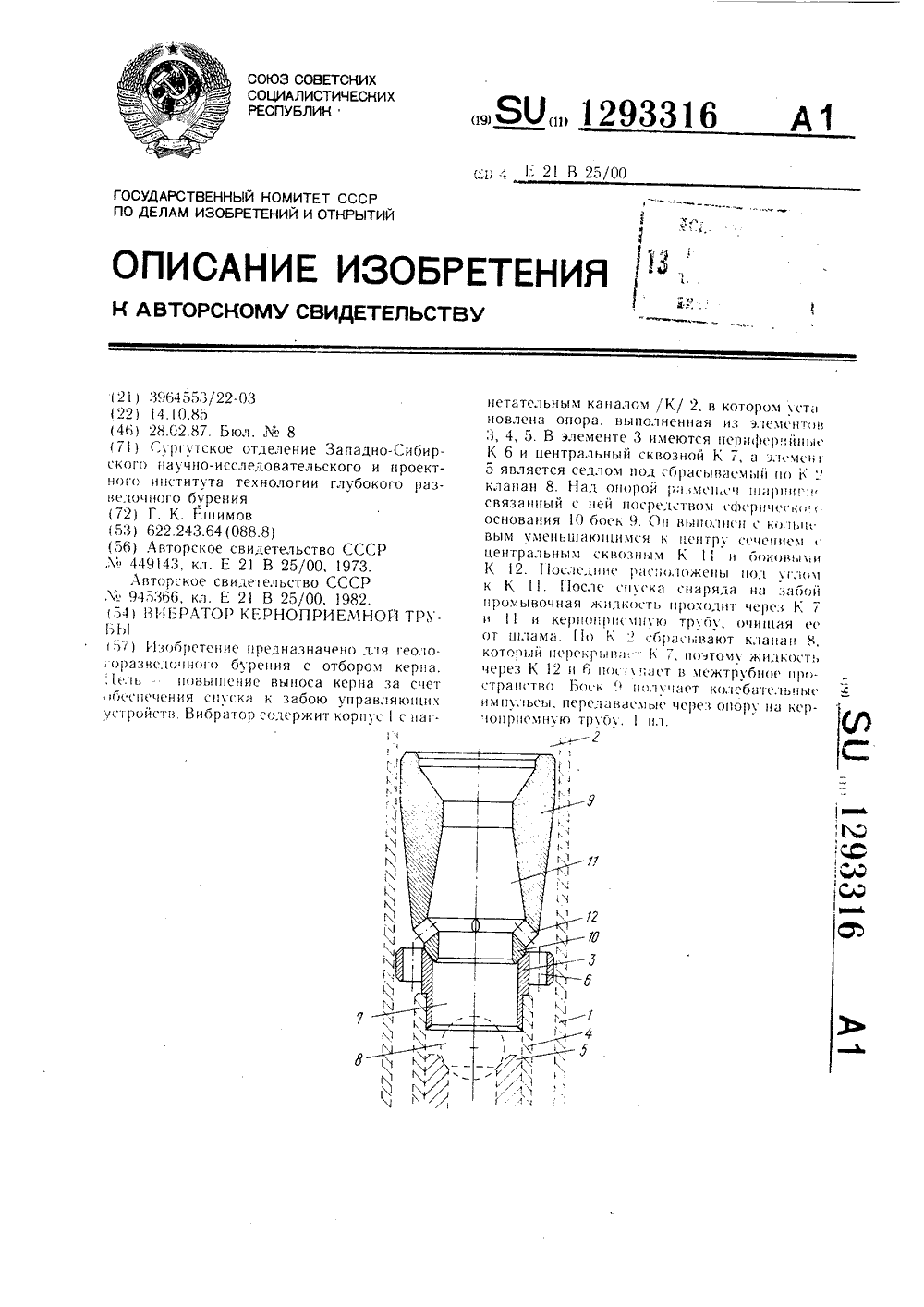

Номер патента: 1293316

Опубликовано: 28.02.1987

Автор: Ешимов

МПК: E21B 25/00

Метки: вибратор, керноприемной, трубы

...предприятие, г. Укгород, ул. Проектная, 4 1Изобретение относится к горному делу, к средствам для геологоразведочного бурения с отбором керна,Цель изобретения - повышение выноса керна за счет обеспечения спуска к забою управляющих устройств.На чертеже изображен предлагаемый вибратор, продольный разрез.Вибратор содержит корпус 1 с нагнетательным каналом 2; в котором установлена опора, образованная деталями 3, 4 и 5. В дета. ли 3 имеются периферийные каналы 6 и цент ральный сквозной канал 7. Деталь 5 опоры является седлом под сбрасываемый по каналу 2 клапан 8.Над опорой размещен боек 9, шарнирно связанный с ней посредством сферического основания 10. Боек 9 выполнен с кольцевым уменьшающимся к центру сечением, с центральным...

Номер патента: 1293317

Опубликовано: 28.02.1987

Авторы: Мендебаев, Туякбаев

МПК: E21B 25/00

Метки: колонковый, снаряд

...10 и систему каналов 11 и 12, обеспечивающих необходимый перепад давления и истечение жидкости из керноприемной трубы 3. В наружной трубе 1 в зоне размещения втулки 4 предусмотрены наклонные каналы 13Для взаимодействия друг с другом при перемещении на элементах 5 и втулке 6 выполнены соответствующие фаски 4 и 15,Снаряд работает следующим образом.После постановки снаряда на забой осуществляют подачу в скважину промывочной жидкости, которая проходит через переходник 10, попадает в переходник 8, одновременно создавая давление на его дно, далее через каналы 11 промывочная жидкость попадает в межтрубное пространство и создает давление на эластичную втулку 4. Последняя передает давление пружине 7, сжимая ее в осевом направлении, и,...

Номер патента: 1293318

Опубликовано: 28.02.1987

Авторы: Жебаленко, Сахно, Тодер

МПК: E21B 25/18

Метки: пробоотборник

...закрепленна вибропогружателе 2. Сопряженные по цилиндрической поверхности наружные 5 ивнутренние 6 втулки имеют одинаковую длину и возможность относительного перемещения в осевом направлении,Пробоотборник работает следующим об- ЗОразом.Пробоотборник со сложенным несущимэлементом (фиг. 3) подвешивают на лебедочном тросе 3 за бортом (не показано)и начинают опускать в воду. При опусканиипробоотборника поплавок 4 находится на пла- З 5ву до тех пор, пока несущий элемент, составленный из втулок 5 и 6, не выпрямится и не займет промежуточное вертикальноеположение (фиг. 1), при котором стыкимежду наборами наружных 5 и внутренних 6втулок не смещены, а пружина 9 и амортизатор 7 находятся в свободном положении. При дальнейшем опускании...

Номер патента: 1293319

Опубликовано: 28.02.1987

Авторы: Данин, Иткис, Романов

МПК: E21B 33/06

Метки: превентор

...(фиг. 1) содержит корпус 1, крышки 2, гидропривод плашек 3, цилиндр 4, в котором установлен поршень 5, разделяю 15 щий его на камеры закрытия 6 и открытия 7. В камере открытия 7 превентора установлено усилительное устройство 8, включающее дополнительные поршни 9 с толкателями 10, плунжеры 11, размещенные в отверстиях, расположенных по окружности диска 12, Упругий элемент 13, выполненный из эластичного материала, например гидропластмассы, используется в качестве среды, передающей давление, Поршни 9 возвращаются в исходное положение под действием пружин 25 14. В диске 12 имеется ряд отверстий для подачи рабочеи жидкости, В торцовой стенке диска 12 вмонтирван обратный клапан 5. При открытии плашек (фиг. 3) рабочая жидкость под...

Номер патента: 1293320

Опубликовано: 28.02.1987

Авторы: Запорожец, Каримов, Миловацкий, Рахматуллин, Супрун, Танкибаев

МПК: C04B 7/14, E21B 33/138

Метки: состав, тампонажный

...в интервале температур 20 - 160 С.При обработке цемента и кремнеземсодержащего компонента до удельной поверхности, меньшей 4000 см/г, прочность цементного камня получается недостаточной при температуре 20 С, а при обработке до удельной поверхности, большей 8000 смг, цементный камень приобретает большую водопотребность, что также снижает прочность 20 при нормальной (20 С) температуре. Тампонажный состав готовят в цехесухих тампонажных смесей по дезинтеграторной технологии,Компоненты смеси в заданном соотношении через дозирующее устройство, управляемое корректирующим приспособлением,подаются в дезинтегратор, где производитсясмешение, измельчение и механо-химическаяактивация компонентов тампонажногосостава. Из дезинтегратора материал...

Номер патента: 1293321

Опубликовано: 28.02.1987

Авторы: Геймаш, Гордиенко, Казаров, Федоров

МПК: E21B 33/16

Метки: пробка, разделительная, цементировочная

...относится к горной промышленности, а точнее к устройствам, используемым при креплении скважин, и может быть использовано при доставке цементного раствора и разделения перекачи 5 ваемых сред.Цель изобретения - повышение эффективности разделения жидкостей в обсадной колонне путем устранения изгибающего усилия, отжимающего борта манжет от стенки трубы.На чертеже представлена симметричная часть пробки, продольный разрез. Пробка состоит из корпуса 1 и закрепленных на нем резиновых манжет 2, выполненных из конуснои 3 и цилиндричесч 5 кой 4 частей.Манжеты выполнены так, что угол наклона конусной части внутренней поверхности каждой манжеты пробки меньше соответствующего угла внешней поверхности манжеты, а радиус сопряжения конусной и...

Номер патента: 1293322

Опубликовано: 28.02.1987

Авторы: Максутов, Рахманов

МПК: E21B 19/00

Метки: длинномерного, оборудования, скважину, спуска

...элемент 1, имеющий жесткие направляющие 2, фланец 3 и прорезь 4, устанавливают на устье скважины 5. Конец гибкого рабочего органа 6 перед спуском в скважину прикрепляют в нижней части внутри первой трубы 7 длинномерного оборудования 8, а ветвь 9 через направляющий ролик 10 подают в скважину на глубину Н/2, где Н - необходимая глубина спуска гибкого рабочего органа 6 в скважину. На трубу 7 прикрепляют эксцентратор 11, имеющий упоры 12, и вводят его в направляющий элемент 1 таким образом, чтобы упоры 12 скользили по жестким направляющим 2. Затем спускают длин- номерное оборудование 8 с эксцентратором 11 в скважину на глубину б, ориентируют и прикрепляют последующий эксцентратор 13 по направляющему элементу 1. В этот момент...

Номер патента: 1293323

Опубликовано: 28.02.1987

Авторы: Куликов, Серебряков, Славин

МПК: E21B 47/00, E21B 47/14

Метки: аномально, высокого, горной, давления, пластового, порового, породы, прогнозирования

...времени от создания акустического импульса до прихода отражающихся акустических волн, определяют глубины залегния отражающих 1 ластов. Рассчитывают интервальную скорость прохождения акустических волн между соседними отражающими пластами, строят зависимость 1 интервальной скорости от средней глубины залегания интервалов пород между соседними отражающими пластами, определяют аномальные значения 2 интервальной скорости. В интервалах горных пород, залегающих на глубинах аномальных значений 2 интервальной скорости, отбирают образцы, определяют в них скорость прохождения акустической волны прн атмосферном давлении. Все данные сводят в таблице.Используя данные таблицы и зависимость 1, строят зависимость 3 интервальной скорости при...

Номер патента: 1293324

Опубликовано: 28.02.1987

Авторы: Жуков, Козлова

МПК: E21B 23/00, E21B 47/01

Метки: ввода, геофизических, приборов, скважину

...2 с кольце. вой проточкой 3. С одной стороны (оловкой) механизма извлечения 4 установлена пластинчатая пружина 5, а на другой стороне (хвостовой) выполнен продольный паз 6 и отверстие 7, в которое вставляется разрезная втулка 8 с отверстием для прохождения тягового органа 9, причем втулка 8 установлена с возможностью поворота и фиксации относительно механизма. На резьбовую часть механизма извлечения устанавливается разрезная гайка 10, которая при затяжке поджимает втулку 8 и фиксирует ее в установленном положе-ии.Процесс извлечения происходит следующим образом.Как только заканчивается исследование скважины, глубинный прибор отсоединяют от тягового органа 9 и подсоединяют механизм извлечения 4. Совмещают продольный паз 6 механизма...

Номер патента: 1293325

Опубликовано: 28.02.1987

Авторы: Богданов, Бутенко, Пряхин, Репринцев

МПК: E21B 47/00

Метки: длины, кабеля, каротажного, мерный, ролик

...пересчета числа оборотов ролика (не показан).Калибровка мерного ролика для измерения каротажного кабеля осуществляется следующим образом,Мерный ролик устанавливают на станину, имеюгцую два шкива (ролика). Каротажный кабель пропускают между роликами так, чтобы он находился над шкивами, но под мерным роликом. Осуществляют заданное натяжение кабеля и перемещают кабель примерно 15 - 30 м. В зависимости от длины окружности мерного ролика он 5совершит определенное колич ство оборотов.Например, при длине окружности равной 1 м он должен сделать 15 - 30 оборотов. Если наблюдается отклонение в ту или иную сторону, что зависит от диаметра кабеля (или износа желоба), то с помощью микро метрического винта 2 и гаек 3 и 4 увеличивают или уменьшают...

Номер патента: 1293326

Опубликовано: 28.02.1987

Авторы: Загайнов, Коробкин

МПК: E21B 47/08

Метки: измерительная, прибора, рычажная, скважинного

...скважинных измерений.На чертеже показана предлагаемая рычажная измерительная система скважинного 10 прибора.Устройство включает корпус 1 и размещенные в нем толкатель 2, измерительный рычаг 3, установленный на оси 4, удлиняющий рычаг 5, установленный на оси 6, которая закреплена в теле измеритель ного рычага 3, в последнем выполнен паз, в котором размещен подпружиненный палец 7 и пружина 8. В пальце 7 установлен штифт 9. Собачка 10 установлена на измерительном рычаге 3 посредством оси 11. Соленоид 12 установлен в корпусе и имеет шток 13, подпружиненный пружиной 14. Механизм 15 управления положением измерительных рычагов 3 взаимодействует с ними через толкатель 2. Устройство может иметь несколько идентичных 2 измерительных и удлиняющих...

Номер патента: 1293327

Опубликовано: 28.02.1987

Авторы: Гайдин, Логунова, Мелиди, Монингер, Филиппов

МПК: B25D 17/12, E21B 1/30, G10K 11/16 ...

Метки: глушитель, горной

...каждая пластина выполнена в виде металлического основания 9 с прикрепленным к нему звукопоглощающим материалом 10.В крышке 6 имеются выхлопные каналы 11, причем в пластине 8 они выполнены относительно вертикальной плоскости устройства сходящимися, а в пластине 7 - расходящимися. Кроме того, звукопоглощающий материал имеет слепые отверстия 12 для увеличения кривизны и площади пластин 7 и 8.В нижней части корпуса 1 смонтирована емкость 13 для сбора конденсата со сливным патрубком 14.Глушитель работает следующим образом.Поток выхлопных газов со значительным содержанием масляных аэрозолей поступает в глушитель через входной тангенциальный патрубок 2, закручивается и попадает в полости цилиндров 4 через тангенциальные прорези 5. При этом...

Номер патента: 1293330

Опубликовано: 28.02.1987

Авторы: Баландин, Горник, Кезик, Колган, Прохоров, Рыбкин, Сапожников

МПК: B25D 11/12, E21B 1/18

Метки: действия, компрессионно-вакуумная, ударного

...4 Изобретение относится к горной технике и строительству, в частности к компрессионно-вакуумным машинам ударного действия, применяемым в горном деле и строительстве.Цель изобретения - снижение вибрации машины за счет растягивания импульса приводного усилия.На чертеже приведена компрессионно- вакуумная машина ударного действия, разрез.Компрессионно-вакуумная машина ударного действия содержит корпус 1, в котором размещены цилиндр 2 и рабочий инструмент 2. В цилиндре 2 размещен ударник 4, передающий удары рабочему инструменту 3 через промежуточный элемент 5, Отверстия 6 и 7 в стволе необходимы для компенсации в воздушной подушке.Приводной вал 8 соединен с двигателем (не показан). Напорный элемент выполнен в виде сильфона 9, который может...

Номер патента: 1293331

Опубликовано: 28.02.1987

Авторы: Бердников, Болгов, Мальцев, Шешеня, Шумилин

МПК: E21B 21/18

Метки: заряжании, просыпи, пыли, скважин, улавливания

...во избежание прорыва пыли в атмосферу, снабжены защитными устройствами: зарядный шланг 5 - уплотнителем 32, а рычаг 26 - падающим клапаном 28, для которого сделано специальное гнездо 29. Пылеприемник 4 и фильтрующий агрегат 1 при помощи фланца 7 соединены между собой гибким шлангом 6. По образующим дисков 10 и 11 натягивают экран-гаситель 17, выполненный из фильтрующей ткани.Перед заряжанием скважин в камере устанавливают фильтрующий агрегат 1, через отверстие в пылеприемнике 4 проталкивают зарядный шланг 5, подают рычаг 26 в положение Свободно и вставляю герметизатор 2 в устье скважины 34. Подачей рычага в.положение Заперто, укрепляют герметизатор 2 в устье скважины и соединяют пылеприемник 4 с фильтрующим агрегатом 1 гибким шлангом...

Номер патента: 1294976

Опубликовано: 07.03.1987

Автор: Пивонос

МПК: E21B 7/24

Метки: грунте, прокола, скважин

...относительно стоек 3 и звеньев 10 р, бочего органа 9, при этом стойки имеют ,ацспление (например, зубчатое) с бандажем 7, верхней плитой 4 и траверсой 5 (фиксаторы и механизм зацепления на чертеже нс показаны).Установка работает следующим образом.После установки базовой машины 1 над местом будущей скважины или полости рабочий орган 9 выводится в вертикальное положение (или наклонное) гидроцилиндром 8 подъема. Затем гидроцилиндрами 6 при взаимной фиксации звеньев 10 рабочего органа, верхнего и нижнего бандажей 7 выдвигают нижнюю плиту 2 посредством стоек 3 рамы (при этом последние зафиксированы на верхней плите 4) до упора ее в поверхность грунта и в этом положении фиксируют стойки 3 на бандаже 7. В этом взаимном фиксированном состоянии...

Номер патента: 1294977

Опубликовано: 07.03.1987

Авторы: Алиев, Инюшев, Хворостов

МПК: E21B 17/10

Метки: бурильных, двигателей, забойных, труб, убт, утяжеленных, центратор

...с возможностью взаимодействия с верхним торцом стакана 2 и с возможностью проворота относительно стакана 2, 20 причем корпус 1 и стакан 2 связаны цилиндрической многозаходной резьбой с трапецеидальным профилем. Стакан 2 имеет продольные прорези 4, расположенные в шахматном порядке, а его внутренняя поверхность выполнена рифленной, что повышает надежность закрепления центратора на корпусе забойного двигателя или УБТ.Центратор работает следующим образом.Корпус 1 наворачивается на стакан 2 и они коаксиально устанавливаются на корпус забойного двигателя или УБТ, Затем в корпус 1 ввинчивается нажимная гайка 3 до упора с верхним торцом стакана 2. При дальнейшем завинчивании нажим ной гайки 3 она своим торцом давит на верхний торец...

Номер патента: 1294978

Опубликовано: 07.03.1987

Авторы: Авилов, Акопов, Юнин

МПК: E21B 31/107

Метки: аварий, колонной, ликвидации, труб

...осуществления этой операции в скважину спускают полную компоновку устройства, т. е. с направляющей 6. Длина корпуса 1 на 1 м больше обломка трубы, оставшегося в скважине.Г 1 ри достижении предполагаемого места нахождения головы обрыва в скважине восстанавливают циркуляцию и, после необходимой промывки скважины, устройство с промывкой и малым вращением допускается вниз. Благодаря реактивному моменту от боковой гидромониторной струи, истекающей из сопла-отклонителя 7, и наличию гибкой связи с основной колонной труб, устройство односторонне прижато к стенке скважины. Наружная коническая поверхность фрикционного ловителя (гладкого колокола) обеспечивает минимальный контакт его со стенкой скважины, исключает всевозможные осложнения для его...

Номер патента: 1294979

Опубликовано: 07.03.1987

Авторы: Гасанов, Сметанов

МПК: E21B 29/00

Метки: кольцевой, фрезер

...комитета СССР по делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к ремонту нефтяных и газовых скважин, а именно к фрезерам для фрезерования верхних концов аварийных труб с целью их подготовки под захват наружным ловильным инструментом.Цель изобретения - сокращение времени на ремонт скважины за счет предварительной подготовки верхней части аварий. ной трубы.На чертеже изображен предлагаемый фрезер.Фрезер состоит из корпуса 1 с переходником 2 и винтовыми пазами 3 на внутренней поверхности корпуса 1. Внутренняя нижняя часть корпуса 1 выполнена ступенчатой, где нижний торец меньшей ступени 4 имеет режущий...

Номер патента: 1294980

Опубликовано: 07.03.1987

Авторы: Ахметов, Исентаев, Ким, Онгоев, Фирсов

МПК: E21B 33/138

Метки: смесь, тампонажная

...извести с углеродистым соединением в электропечах, при следующем соотношении компонентов, мас.%:Гранулированный доменный20 шлак 20 - 25Отходы производства карбида кальция 20 - 25 Сульфат алюминия 6 - 8 Вода Остальное Сроки схвачиКомпоненты смеси, мас.х Прочность тампонажПлот -ностьсмеРастекаемость смеси,вания см ного кам -ня, ИПа си,г/см Сульфат На Конец Вода Доменньсй Начало После при- го- тов- ения Отход произ- водстерез время, мин сжа- изие гиб алюми -шлак 60 120Г 180 вакарбида ния кальция 25 20 6 49 1,54 20 19 14 10 2 О, 5 5 15 14 10 1 45 4 50 11 - 3 00 5 559 - 2 05 4 50 7 - 1 15 3 15 25 20 8 47 1,56 18 15 23 22 8 47 1,54 16 13 18,5 18 15,53 15 6 15 13 9 2 1 О 5 05 15,5 12 7 1 35 4 30 Составитель Л. БестужеваРедактор Г....

Номер патента: 1294981

Опубликовано: 07.03.1987

Авторы: Дядькин, Минаев, Соловьев, Сташкевич

МПК: E21B 43/24

Метки: выплавки, ископаемых, легкоплавких, моделирования, подземной, полезных, процессов

...Г. Волкова Техред И. Верес Корректор Л. ПатайЗаказ 445/34 Тираж 555 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 45Производственно-нолиграфицеское предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к горному делу, в частности к проведению экспериментальных работ по моделированию подземной выплавки полезных ископаемых с применением эквивалентных материалов,Предлагаемый способ может быть использован при моделировании подземной выплавки легкоплавких полезных ископаемых, например серы т. пл. = 119 С, озокерита т. пл. = 70 С, асфальтита т. пл. = 80 С.Целью изобретения является сокращение времени на проведение экспериментальных работ и повышение их...

Номер патента: 1294982

Опубликовано: 07.03.1987

Автор: Крайзман

МПК: E21B 47/12

Метки: бурящихся, исследования, скважин

...по времени, что и в автономном приборе 1, От блока 9 квантованияпо времени через второй элемент ИЛИ13 сигналыпоступают на счетчик18 адреса блока 12 памяти меток глубины, При,каждой переадресации в блок12 записывается из блока 8 квантования по глубине "О" или "1" (отсутствие или напичие метки глубины), Организация блока 12 памяти И х 1,т.е. число ячеек памяти такое же,как и в блоке 4 памяти автономногоприбора 1, а каждая ячейка одноразрядная, Это позволяет производитьотбор по глубине кодов из блока 4 памяти по принципу наличия метки глубины (кода ециницы) в одноименнойячейке блока 12,Обработка полученных данных, записанных в бпоке 4 памяти (коды параметров А, во временной последова1294982 4глубине), во втором цикле с появлением...

Номер патента: 1294983

Опубликовано: 07.03.1987

Авторы: Демидов, Малиночка, Петровский

МПК: E21B 47/00

Метки: приборов, прижимное, скважинных, управляемое

...закрепленной на его оси 3 массой 4, центртяжести которой смещен относительнооси вращения, редуктора 5, винтовойпары 6, служащей для преобразованиявращательного движения в поступательное движение, силового штока 7, Силовой шток 7 приводит в движение прижимной механизм на основе рычаговили кулачков (не показан).Устройство работает следующим образом.При включении электродвигателя 2масса 4, закрепленная на его оси 3,вращаясь, становится источником колебаний, передавая через корпуса электродвигателя 2 и редуктора 5 колебательные движения корпусу 1 скважинного прибора, Одновременно вращательный момент электродвигателя 2, преобразуясь в редукторе 5 и винтовой паре 6, перемещает силовой шток 7, приводя в движение прижимной механизм(любой из...

Номер патента: 1294984

Опубликовано: 07.03.1987

Авторы: Андросенко, Жуков, Ракуленко, Родионов

МПК: E21B 47/01

Метки: подъема, приборов, скважинных, спуска

...ролика 6 (фиг,1) к барабану 3, Труба13 (фиг,1 и 2) установлена в подшипниках 15 таким образом, что ее геометрическая ось 26 совпадает с осьювхоцной ветви кабеля 12,разом,Кабель 12 со стороны скважины (непоказан) поступает на входной направляющий ролик 6 (фиг,1 и 2), проходиттрубу 13 и, огибая сектора 9 и 8 инажимной ролик 22, поступает на барабан 3.При вращении приводом 4 барабана3 в направлении подъема из скважины(не показана) кабель 12 перемещаетсяи наматывается на барабан 3, При перемещении кабеля 12 упорядоченнаяукладка его на барабане 3 происходитпринудительно укладчиком 11, которыйчерез щеку 25 и ось 24 осушествляеткачание стойки 14 и жестко связаннойс ней трубой 13 в подшипниках 15,установленных в кронштейнах 16, связанных...

Номер патента: 1294985

Опубликовано: 07.03.1987

Автор: Буевич

МПК: E21B 47/06

Метки: исследования, скважин

...наклона последней,На чертеже представлен интервал разреза (колонка 1) скважины, значения 55 электрических параметров его (колона 2) и кривые изменения давления -(колонка 3) температуры (колоцка 4) и колонка 5, в которой представлена кривая вертикального градиента температуры.Способ реализуется следующим образом,Комплексным прибором регистри 25руют одновременно скорость изменения,давления и температуры вдоль стволаскважины, затем замеряют плотность(удельный вес) жидкости в скважине,а вертикальный градиент определяюткак произведение удельМого веса жидкости на отношение скоростей изменения температуры и давления, причемпо величине вертикального градиентасудят о теплопроводности окружающей 35скважину среды,В основе предлагаемого способа...

Номер патента: 1296711

Опубликовано: 15.03.1987

Авторы: Алексеев, Бергштейн, Великосельский, Ворожбитов, Индрупский

МПК: E21B 7/08

Метки: азимута, изменения, скважины, ствола

...поверхности цилиндрической втулки.Устройство для изменения азимута ствола скважины включает в себя вал 1 с установленной на нем с возможностью вращения цилиндрической втулкой 2, имеющей эксцентричную наружную поверхность с винтовыми ребрами 3 правого и левого захода, линии схождения которых расположены в вер тикальной плоскости, проходящей через ось цилиндра, образующего эксцентричную поверхность, причем плоскость схождения винтовых ребер смещена относительно плоскости симметрии втулки на угол менее 180 . Для связи с бурильной колонной и забойным двигателем служат резьбовые соединения 4,5.Устройство для изменения азимута ствола скважины работает следующим образом. Устройство устанавливается между бурильной колонной и забойным дви...

Номер патента: 1296712

Опубликовано: 15.03.1987

Авторы: Буринский, Ивановская, Травкин

МПК: E21B 10/16

Метки: бурового, долота, шарошка

...и предпериферийного рядов, части площадок корпуса под породоразрушающие элементы периферийного ряда, размещенные между площадками йод породоразрушающие элементы предперифернйного ряда, выполневиде выступов над поверхностьющадок под породоразрушающие элеы предпериферийного ряда и имеют альное трапецеидальное сеченйе.Заказ 726/35 Тираж 533 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д.4/5Производственно-полиграфическое предприятие, г.ужгород, ул. Проектная,4 1 12967Изобретение относится к буровой технике, в частности к шарошкам бурового долота.Цель изобретения - повышение долговечности долота за счет усиления оснащенности по вооружению периферийного и предпериферийного...

Номер патента: 1296713

Опубликовано: 15.03.1987

Авторы: Ешимов, Ешимова, Нечаев, Тур

МПК: E21B 25/08

Метки: керна, колонковый, отбора, снаряд

...горной породы (например, керна с высверленным центральным каналом 15). В пространстве между патрубком 19 и цилиндром 20 во всасьвающем канале расположен фильтр 21 из кусков,буримой 35 породы, На выходе канала 11 установкуляции через Т 2. Вращают снаряд ипромьвают забой жидкостью со свойствами, предотвращающими изменениевещественного состава керна, т,е.недонасыщенной. При ее фильтрациичерез Ф 18 она донасьпцается, частично растворяя породу, Затей жидкостьпроходит через насос в межтрубноепространство, омывает забой и черезканалы 9 - 12 засасывается в КС 8,Фильтруясь через ф 21, Из КС 8 жидкость нагнетается через межтрубноепространство к забою. 2 с.п.ф-лы,1 ил. 2лен дроссель 22 для регулировки интенсивности обратной циркуляции через...

Номер патента: 1296714

Опубликовано: 15.03.1987

Автор: Новиков

МПК: E21B 43/00

Метки: газлифтной, скважины, эксплуатацией

...не изменился, расход газовой фазы также практически не изменился вследствие первого факта, при этом относительное приращение давления в колонне невелико и, следовательно, влиянием разгазирования можно пренебречь. Гидравлические потери в интервале от забоя до ТВГ в начале и конце второго этапа равны, значит, в рассматриваемый момент времени наисследуемом интервале подъемника давление характеризуется новым распределением, причем таким, что величина его в любой произвольно выбранной фиксированной точке этого интервала киже того давления, которое имело место до изменения расхода рабочего газа.Аналогично рассматривается случай с.уменьшением добычи жидкости,Таким образом, определенный ограниченный временной интервал после реализации...

Номер патента: 1296715

Опубликовано: 15.03.1987

Авторы: Одессер, Холин, Якубсон

МПК: E21B 43/00

Метки: воздействия, нефтяной, пласт, процессом, теплового

...нефть в целом,что создает возможность проведенияанализа в течение продолжительногопериода после отбора проб и вьщелениякомпонентов.Предлагаемый способ включает периодический отбор проб нефти в добы 30вающих скважинах, анализ нефти поиндикаторным параметрам, обработку и интерпретацию результатов измерений,Сетка скважин, предназначенных 35для отбора проб, устанавливаетсяисходя из условий конкретного месторождения. рактеризуит физико-химические процес"сы, происходящие в нефтяном пласте входе теплового воздействия. Делаютвыводы о характере развития процессавоздействия и о его эффективности. Выделение асфальтенов из нефти проводят .по известной методике. Вязкость определяют одним из известных способов, например на реовискози. метре Гепплера....

Номер патента: 1296716

Опубликовано: 15.03.1987

Автор: Елисеев

МПК: E21B 33/13, E21B 47/01

Метки: бурения, зоны, поглощения, процессе

...ветвях указанных интервалах скважины может быть представлено в следующем виде:6 где лР потери давления жидкости,закачиваемой в скважину вветви, включающей интервал кольцевого пространства от устья скважины до зо. ны поглощения, лПа;дР - потери давления жидкости, закачиваемой в скважину в ветви, включающей внутренний объем бурильных труб от устья до забоя скважины и кольцевое пространствоот забоя до зоны поглощения, МПа.С учетом известных соотношений "буровой" гидравлики равенство (1) может быть записано в следующем виде: дР = ЛХ (1ЛР л 1, Я Л (ь х)дх с,=л ь+Л (ь -х) Е, (2) где Х расстояние от устья скважины до зоны поглощения, м; глубина скважины, м;расход промывочной жидкости, который устанавливается в кольцевом пространстве при ее...
