Устройство для формирования м-ично кодированных последовательностей импульсов

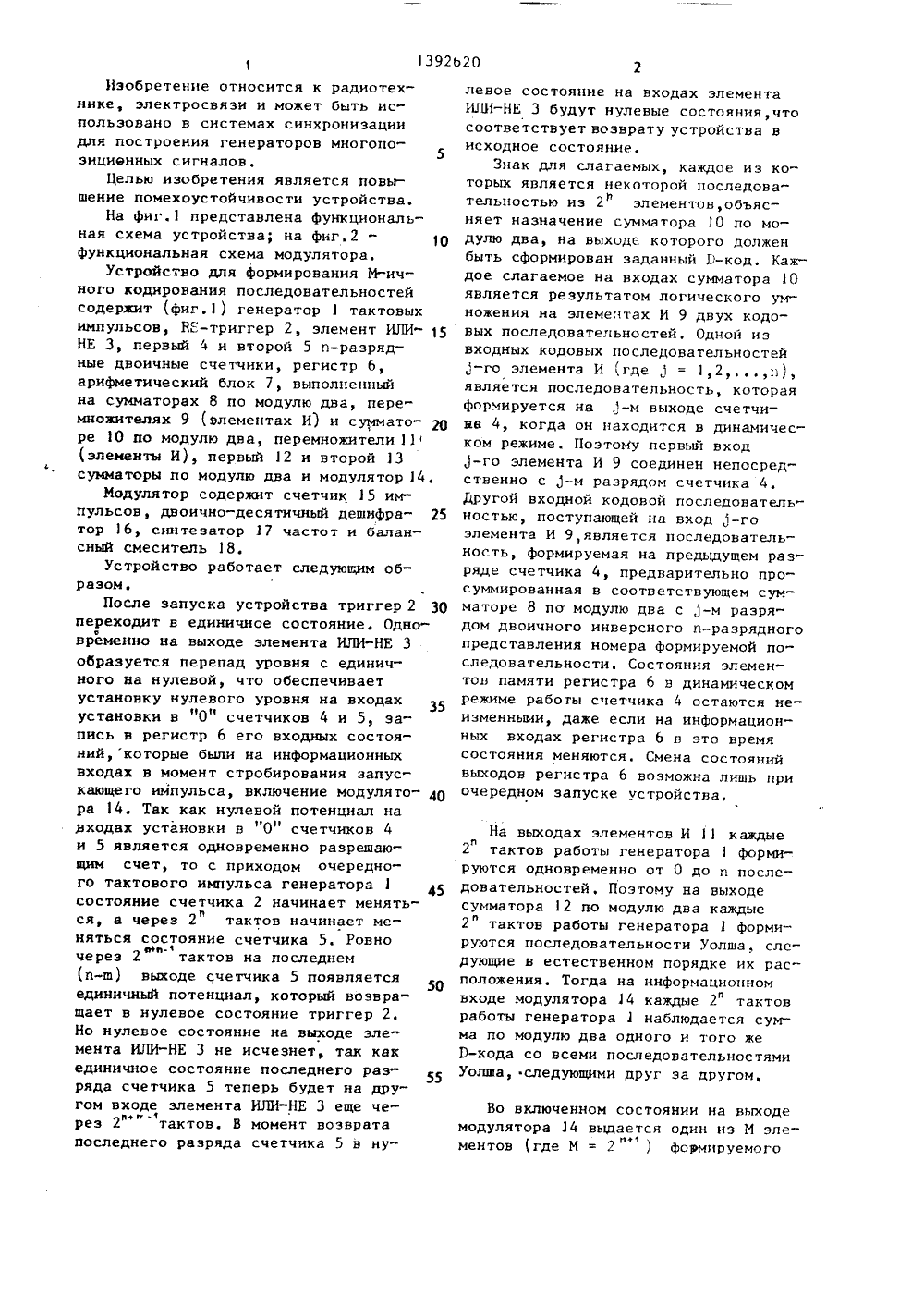

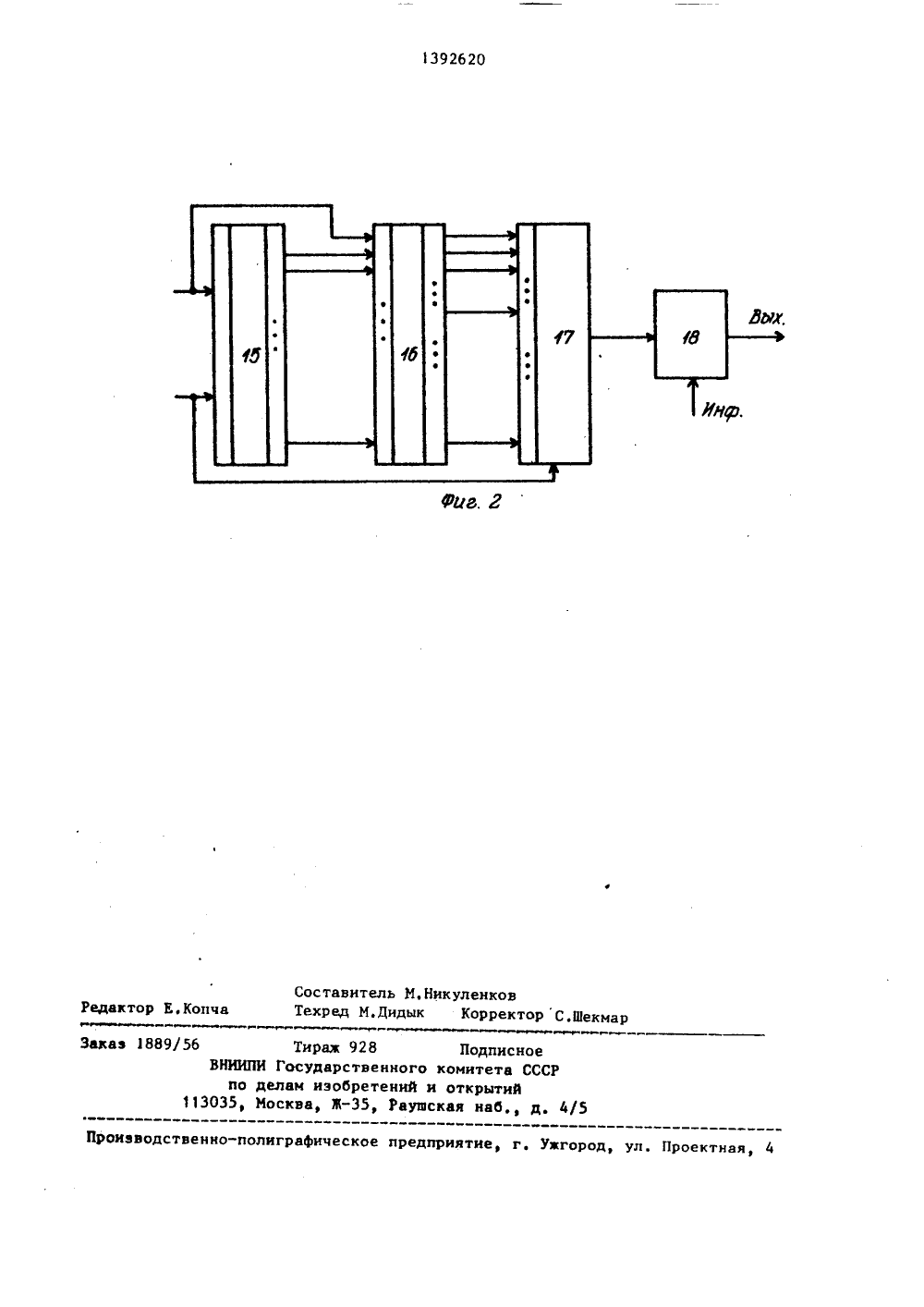

(088,8)свидетельстН 03 М 7/06ьство5/00РМИРОСЛЕД СССР1986.ССР1984,АНИЯАТЕЛЬНО свидетелл. Н 03 МТВО ДЛЯ ФООВАННЫХ ПВение отно дио ся Ж Ю ааейв ОСУДАРСТВЕННЫЙ КОМИТЕТ ССПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫ ВТОРСНОМУ СВИДЕТЕЛЬСТ(57) Изобрет технике, электросвязи и может использоваться в системах синхронизации для построения генераторов многопозиционных сигналов. Изобретение позволяет повысить помехоустойчивостьустройства. Устройство формируетМ-ично кодированные последовательности и содержит генератор 1 тактовыхимпульсов, триггер 2, элемент ИЛИНЕ 3, счетчики 4,5, регистр 6, арифметический блок 7, выполненный насумматорах 8,10 по модулю два и элементах И 9, элементы И 11, сумматоры 12, 13 по модулю два и модулятор 14 2 илИзобретение относится к радиотехнике, электросвязи и может быть использовано в системах синхронизациидля построения генераторов многопо 5эиииенных сигналов.Целью изобретения является повьюшение помехоустойчивости устройства.На фиг.1 представлена функциональная схема устройства; на фиг,2- 1 Офункциональная схема модулятора,Устройство для формирования М-ичного кодирования последовательностейсодержит (фиг.1) генератор 1 тактовыхимпульсов, ВЕ-триггер 2, элемент ИЛИНЕ 3, первый 4 и второй 5 и-разрядные двоичные счетчики, регистр 6,арифметический блок 7, выполненныйна сумматорах 8 по модулю два, пере"множителях 9 (элементах И) и сумматоре 10 по модулю два, перемножители 11(элементы И), первый 12 и второй 13сумматоры по модулю два и модулятор 14.Модулятор содержит счетчик 15 импульсов, двоично-десятичный дешифратор 16, синтезатор 17 частот и балансный смеситель 18.Устройство работает следующим образом.После запуска устройства триггер 2 30переходит в единичное состояние. Одновременно на выходе элемента ИЛИ-НЕ 3образуется перепад уровня с единичного на нулевой, что обеспечиваетустановку нулевого уровня на входахустановки в "О" счетчиков 4 и 5, запись в регистр 6 его входных состояний,которые были на информационныхвходах в момент стробирования запускающего импульса, включение модулято Ора 14. Так как нулевой потенциал навходах установки в "О" счетчиков 4и 5 является одновременно разрешающим счет, то с приходом очередного тактового импульса генератора 1состояние счетчика 2 начинает меняться, а через 2 тактов начинает меняться состояние счетчика 5. Ровноеф-через 2 тактов на последнем(и-ш) выходе счечка 5 появлятсединичный потенциал, который возвращает в нулевое состояние триггер 2.Но нулевое состояние на выходе элемента ИЛИ-НЕ 3 не исчезнет, так какединичное состояние последнего разряда счетчика 5 теперь будет на другом входе элемента ИЛИ-НЕ 3 еще через 2" тактов. В момент возвратапоследнего разряда счетчика 5 в нулевое состояние на входах элемента ЮШ-НЕ 3 будут нулевые состояния,что соответствует возврату устройства в исходное состояние.Знак для слагаемых, каждое иэ которых является некоторой последовательностью из 2 элементов,объясняет назначение сумматора 10 по модулю два, на выходе которого должен быть сформирован заданный В-код. Каждое слагаемое на входах сумматора 10 является результатом логического умножения на элементах И 9 двух кодовых последовательностей, Одной иэ входных кодовых последовательностей ,)-го элемента И где . = 1,2и) является последовательность, которая формируется на ,)-м выходе счетчижа 4, когда он находится в динамическом режиме. Поэтому первый вход ,)-го элемента И 9 соединен непосредственно с )-м разрядом счетчика 4. Другой входной кодовой последовательностью, поступающей на вход )-го элемента И 9,является последовательность, формируемая на предыдущем разряде счетчика 4, предварительно лросуммированная в соответствующем сумматоре 8 по модулю два с )-м разрядом двоичного инверсного и-разрядного представления номера формируемой последовательности. Состояния элементов памяти регистра 6 в динамическом режиме работы счетчика 4 остаются неизменными, даже если на информационных входах регистра 6 в это время состояния меняются. Смена состояний выходов регистра 6 возможна лишь при очередном запуске устройства,На выходах элементов И 11 каждые 2 тактов работы генератора 1 формируются одновременно от О до п последовательностей, Поэтому на выходе сумматора 12 по модулю два каждые 2 тактов работы генератора 1 формируются последовательности Уолша следующие в естественном порядке их расположения. Тогда на информационном входе модулятора 14 каждые 2 тактовпработы генератора 1 наблюдается сум" ма по модулю два одного и того же Р-кода со всеми последовательностями Уолша, следующими друг эа другом,Во включенном состоянии на выходе модулятора 14 выдается один из М элен+ ментов (где М = 2 ) формируемого.п , л,если 1Ы,если Р"1 , е сли 1.",т.е. йервые 2" символов входной последовательности модулятор 14 выдает на выход символ д или р, следующие ь2 символов - символ Ы илии т.д.Схема модулятора 14, реализующего укаэанную логику работы, представлена на фиг,2.Модулятор 14 работает следующим15 образом.При поступлении на первый управляющий вход модулятора 14 разрешающего импульса синтезатор 17 частот начинает формировать частоту Г , Кажьдые 2 тактов работы генератора 1 со-. стояние счетчика 15 изменяется на единицу следовательно, появляется единичный потенциал на одном из 225 выходов дешифратора 16, в соответствии с чем синтезатор 17 формирует одну из 2 частот. В баласном смесителе 18 на каждую из 2" частот накладывается манипуляция по фазе30 кодом, который поступает на информационный вход модулятора 14. Так как каждые 2 " такта работы генератора 1 синтезатором 17 формируется новая частота, то смеситель 18 осуществляет М-ичное кодирование поступающей по следовательности по частоте и фазе в соответствии с приведенной логикой работы модулятора 14.Основные свойства формируемых М-ичнокодированных последовательностей 40 следующие: апериодические функции автокорреляции каждой из последовательностей не содержат боковых выбросов; апериодические функции взаимной корреляции любых двух последователь ностей тождественно равны нулю; объем полученной системы последоваительностей равен 2Так 1 м образом, применение предлагаемого устройства позволяет улуч шить корреляционные свойства системы последовательностей на основе четве рично-кодированных последовательностей, а в результате повысить эффективность систем передачи информации, 55 использующих кодовое разделение,так как передача в одной полосе частотнсигналов от 2 корреспондентов без взаимного влияния повышает эффективг ,У. ,2- ;огцка работы модулятора 14 задается следующим обраомесли ОК . 2 -1;если ) 2 (К(+1 ) 2"-1,ность и пропускную способность системы, а работа каждого корреспондента псевдослучайными последовательностя 2 пми, длина которых 2 , повышает помехозащищенность радиолиний.Формула и зо бре те нияУстройство для формирования М-ично кодированных последовательностейимпульсов, содержащее генератор тактовых импульсов, выход которого соединен со счетными входами первогосчетчика и триггера, вход установкив "1 триггера является входомПуск устройства, выход триггера соединен с первым входом элементаЮЕ-НЕ, выход которого соединен свходом установки в Он первого счетчика, тактовым входом регистра и первым управляющим входом модулятора,информационные входы регистра являются информационными входами устройства, выходы разрядов регистра и выходы разрядов первого счетчика соединены соответственно с первыми и вторыми входами арифметического блока, выход модулятора является выходом устройства, о т л и ч а ю Ш е е с ятем, что, с целью повышения помехоустойчивости устройства, в него введены второй счетчик, перемножители,исумматоры, счетный Вход и вход установки в "О" второго счетчика годключены соответственно к выходу последнего разряда первого счетчика и выходу элемента ИЛИ-НЕ, выходы разрядов второго счетчика соединены с первыми входами соответствующих переключателей, вторые входы которых подключены к выходам соответствующихразрядов первого счетчика, выходы перемножителей соединены с соответствующими входами первого сумматора,выход которого и выход арифметического блока соединены соответственно спервым и вторым входами второго сумматора выход второго сумматора соединен с информационным входом модулятора, второй управляющий вход которого подключен к выХоду первого разряда второго счетчика,392620 Составитель М.НикулеиковТехред М.Дидык Корректор С,Шекмар Редактор Е.Копча У 1 5 Тирах 928 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, 3-35, Раушская наб., д. 4/5
