Черепанов

Номер патента: 891307

Опубликовано: 23.12.1981

Авторы: Смоленцев, Черепанов

МПК: B23P 1/12

Метки: электрод-инструмент

...по щупу требуемый зазор между наружной поверхностью токо- ведущего кольца 2 и деталью 10. фиксируют зазор и устанавливают величину прижима проволоки 5 к детали путем выдвижения вкладышей 4, включают вращение вала 1, подают на проволоку 5 ток и электролит. Устанавливают обрабатываемую деталь, включают вращение вала 1, подают напряжение на токоведушее коль О цо 2 и на пучки проволоки 5, а затем электролит, Вал 1 быстро разгоняется и дает сигнал.После начала обработки за счет механического контакта проволоки 5 с детальк 15 -возникает торможение и скорость вращения вала 1 падает до заданной, обеспечивающей требуемый прижим пучков проволо. ки 5, Расстояние между периферией токо- ведущего кольца и деталью сохраняется 2 О таким,...

Номер патента: 889441

Опубликовано: 15.12.1981

Авторы: Кузьменко, Лоскутов, Судаков, Хлебников, Черепанов

МПК: B29B 5/04

Метки: герметизации, материалами, полимерными, смеситель, установки

...нагрева гнезда смесителя, соКращения времени за счет возможности одновременного проведения операций приготовления компаунда и промывки рабочих элементов устройства.На чертеже представлен смеситель, общий вид.Смеситель содержит каркас 1, на котором жестко укреплена крышка 2 и подвижно укреплена плита 3 с воэможностью вертикального перемещения.На плите 3 установлен корпус 4, снабженный рубашкой для термостатирования, выполненной в виде сбечайки 5 с теплоиэоляцией и нагревательными элементами 6 и Оболочки 7, образующей полость для размещения корпуса,На крышке 2 укреплен перемешивающий орган, включающий сальниковое устройство 8, мешалку 9 и привод 10 вращения, причем мешалка укреплена с возчожностью съема. В крышке закреплен также...

Номер патента: 883979

Опубликовано: 23.11.1981

Авторы: Богатырева, Косинская, Куликов, Малявин, Малявина, Назаренко, Хан, Черепанов

МПК: H01B 3/10

Метки: состав, электроизоляционный

...Стекло Шпи- ЭнстаКалие-.выйфторфлогопит Мдо К,О 510 А О нель тит 9,0 1,0 1,5 0,5 11,5 4,8 0,2 48-85 10-50 2" 5 Известный нение структуры, что сказывается насвойствах получаемого материала. Определяющим является количественноесоотношение окислов кремния, магния,калия и фтора. Возрастание двуокиси кремния и магния выше указанныхпределов при снижении содержанияокислов калия и фтора ниже 9,5 и 123соответственно приводит к увеличениюколичества энстатита и свободногостекла. При этом прочность литыхзаготовок увеличивается, но ухудшаются электрофизические показатели.Увеличение количества фтора и окисикалия выше предельных значений за Содержание компонентов, вес,Ф 44,8 7,7 25 0 9,5 44,0 8,0 25,5 10,5 43,8 6,8 27,0 9,945,5 7,0 28,0 8,5 42,0 8,0...

Номер патента: 881478

Опубликовано: 15.11.1981

Авторы: Фишер, Черепанов

МПК: F25B 9/02

Метки: холодильная

...седлу 10, одновременно освобождая нижнее седло 12 и подавая пульсирующую порцию криоагента в микрохолодильник 4. Из микрохолодильника 4 после дросселирования обратный поток последовательно поступает в емкость низкого давления ,14 и на всасывание в компрессор 1.Соотношение объемов камер 11 и 131 усилие пружины 9 и диаметр дросселя 10 8 подбираютсп экспериментально из условий максимальной эффективности микрохолодильника 4 при заданном рабочем давлении и расходе криогента. 15Размещение пульсатора на головке микрохолодильника 4 позволяет. снизить потери, связанные с частичным дросселированием через отверстие 8 и создать благоприятные условия входа в теплообменник, обеспечивающие более20 раннюю турбулизацию потока и повышение теплоотдачи. В...

Номер патента: 880606

Опубликовано: 15.11.1981

Авторы: Веселов, Калинин, Китаев, Тяганова, Черепанов

МПК: B22C 1/02

Метки: литейных, смесь, стержней, форм

...с установкой ограничения по верхнему пределу ситом с ячейкой 1,25 мм.В этом случае порошок получается ввиде набора разнообразных фракций сминимальным размером зерна 0,001 мм. Граничные значения содержания углерода в добавке обусловлены граничнымизначениями содержания углерода в породе, В качестве добавки используютсяотходы шунгитсодержащих сланцев, ис -пользуемых в производстве шунгизита.Содержание углерода в сланцах 0,3-2 Е.Присутствие углерода в данных количе -ствах придает породе способность вспучиваться при быстром нагреве до темпе-ратуры 1080-1150 С. При содержании уголерода в породе в иных пределах порода утрачивает способность вспучиваться,т. е. теряет способность к высокотемпературному газовыделению,В табл. 1 приведены составы...

Номер патента: 879103

Опубликовано: 07.11.1981

Авторы: Барановский, Иорх, Николаев, Соколов, Черепанов

МПК: F16H 1/06

Метки: прямозубый, редуктор, цилиндрический

...отрезки прямых, соединяющие центры вращения последовательно сопряженных зубчатых пар 9-8 и 7-6 и 5-4, 5-4 и 3-2, образуют между собой угол, составляющий 30-50 , причем указанные границы возможных изменений этого угла определяются исходя из следующей зависимости;ру (1 Ф 9 с) гк гк, Чкк.а ,РС 1 к гк к2 "со з ( 3 4 2 с)Кгде М = 20 ф - угол зацепления;Щ 4- угол, образуемый отрезками прямых, соединяющими центры вращения двух последовательно сопряженных зубчатых пар;К Е 1, 1 - произведение квадратовм 4 частных передаточных чисел, начиная с первого от вала нагрузки и кончая М-ым;д 91 - крутильная податливость вала М, вызванная контактной упругостью его опор и приведенная к валу нагрузки.Обозначения остальных величин, вхо" дящих в...

Номер патента: 868628

Опубликовано: 30.09.1981

Авторы: Зверев, Репин, Рябоконь, Филиппов, Черепанов

МПК: G01R 27/00

Метки: восстановлением, демонтажа, качества, контактирования, контактного, контактов, скользящих, узла, электрического

...с управляемым источником 8 восстанавливаю 30щего тока, выход которого соединен сконтролируемым контактным устройствомС помощью предлагаемого способаможно проводить контроль различныхконтактных устройств (потенциометров,скользящих токопроводов и пр.) с одновременным автоматическим йосстановлением электрического контакта приего нарушении.Предлагаемыи способ контроля сколь-эящих токоподводов осуществляется следующим образом,При перемещении подвижного контакта по неподвижному переходное сопротивление изменяется в зависимости45от состояния токопроводящей поверхности контактов и может доходить довеличины полного нарушения контакта(отказа). Соответственно изменяетсяпадение напряжения на контактной паре, которое при перемещении щеткиимеет...

Номер патента: 862050

Опубликовано: 07.09.1981

Авторы: Аксенов, Жакежанов, Сычев, Черепанов

МПК: G01N 3/60

Метки: исследования, термостойкости

...2 подачи охлаждающего газа, тепловую изоляцию 3, раздающий диффузор 4, сквозные щелевидные прорези 5, корпус 6, систему водяного охлаждения 7, патрубок выхода 8, нагреватель 9, образцы материалов 10, внутренний цилиндр 11, наружный коаксиальный цилиндр 12, устройство вращения 13,Устройство работает следующим образом.Испытуемые образцы материалов 10 черезверхнюю крышку корпуса 6, снабженного системой водяного охлаждения 7, устанавливаются в рабочую камеру, состоящую из внутреннего цилиндра 11 и наружного коаксиального цилиндра 12, Наружный коаксиальный цилиндр 12 выполнен съемным и сверху надевается на внутренний цилиндр 11, жестко закрепленный на основании корпуса 6 устройства, образуя таким обоазом замкнутый объем рабочей...

Номер патента: 855696

Опубликовано: 15.08.1981

Авторы: Андреев, Борисов, Колесников, Краденов, Кунин, Черепанов, Щербаков

МПК: G06M 7/02

Метки: подачи, позицию, предметов, рабочую

...включает исполнительный механизм с приходом очередного предмета к первому датчику сигнализации прохождения и отключает исполнительный механизм, или не приходит последующий предмет, а перед исполнительным механизмом автоматически поддерживается заданное количество предметов.На чертеже представлена структур ная схема устройства управления подачей предметов на рабочую позицию на примере трубопроводной пневмоконтейнерной системы.Устройство управления подачей 45 предметов на рабочую позицию содержит датчики 1 - 3 предметов, элемент И 4, блок 5 контроля циклов, блок б управления исполнительным механизмом 7 и предметы 8, подаваемые на рабо- р чую позицию 9, транспортирующей линии 10.Перед началом технологического процесса заданное...

Номер патента: 854628

Опубликовано: 15.08.1981

Авторы: Демков, Струнин, Черепанов

МПК: B23K 3/00

Метки: флюсования

...через регулируемые прокладки 7 и8 шины 5 крепятся к подставке 9, На подставкуустанавливается кассета 10 с секциями конденсаторов 11, которая прн посредстве пружин 123 854 сжатия подвешена на направляющих 13. Между нвправляющими 13 установлены регулировочные винты 14, Под емкостью 1 флюса расположен нагреватель 15, поддерживающий заданную температуру флюса 2. Шины 5 подключе. ны к источнику тока проводом 16, закреплен. иьм изоляционными втулками 17.Устройство работает следующим образом.В емкость 1 помещается флюс 2, темпера.9тура которого задается нагревателем 15.В исходном положении испарительный эле мент 3 находится над поверхностью флюса 2, Кассета 10 с секциями конденсаторов 11 устанавливается на подставке 9. С помощью...

Номер патента: 851020

Опубликовано: 30.07.1981

Авторы: Захаров, Черепанов

МПК: F25B 9/02

Метки: холода

...изобретения - повышение коэфФициента теплоотдачи,Поставленная цель достигается тем,что криоагент вводят в теплообменникв виде пульсирукхцего потока.20На чертеже изображена схема устройства для осуществления предлагаемого способа. Схема устройства содержит дроссель 25 1, расположенный в холодной зоне теплообменннка 2, заключенного в микро- холодильник 3. Перед входом в теплообменннк 2 на линии газа установлен пульсатор 4. ЭО Гаэ под давлением поступает на пульсатор 4, после чего пульсирующий ,поток направляется в теплообменник 2. В результате подачи пульсирующего потока возрастает коэффициент тепло- отдачи на стороне прямого потока и повьааается эффективность теплообменника в целом. Кроме того, снижается вероятность забивки...

Номер патента: 844189

Опубликовано: 07.07.1981

Авторы: Вольхин, Черепанов

МПК: B23K 37/04

Метки: фиксации

...упор 1, приваренный к технологической пластине 2, упирающейся в выступ 3 ложемента 4. Упор 1 прижат к изделию 5 и выполнен со сквозным отверстием в виде равностороннего треугольника 6, При этом сварный шов крепления упора к технологической пластине 2 расположен на стороне отверстия, параллельной и наиболее удаленной от фиксирующей поверхности.Работает устройство следующим образом.Предварительно изделие закрепляют на опорной поверхности ложемента 4, например, болтами. В проем между выступом 3 и изделием 5 укладывается технологическая пластина 2 с упором 1. При этом технологическая пластина прижимается к выступу, а упор - к детали. В отверстии упора накладывается сварной шов, обеспечивающий крепление упора к технологическойюг. l...

Номер патента: 842815

Опубликовано: 30.06.1981

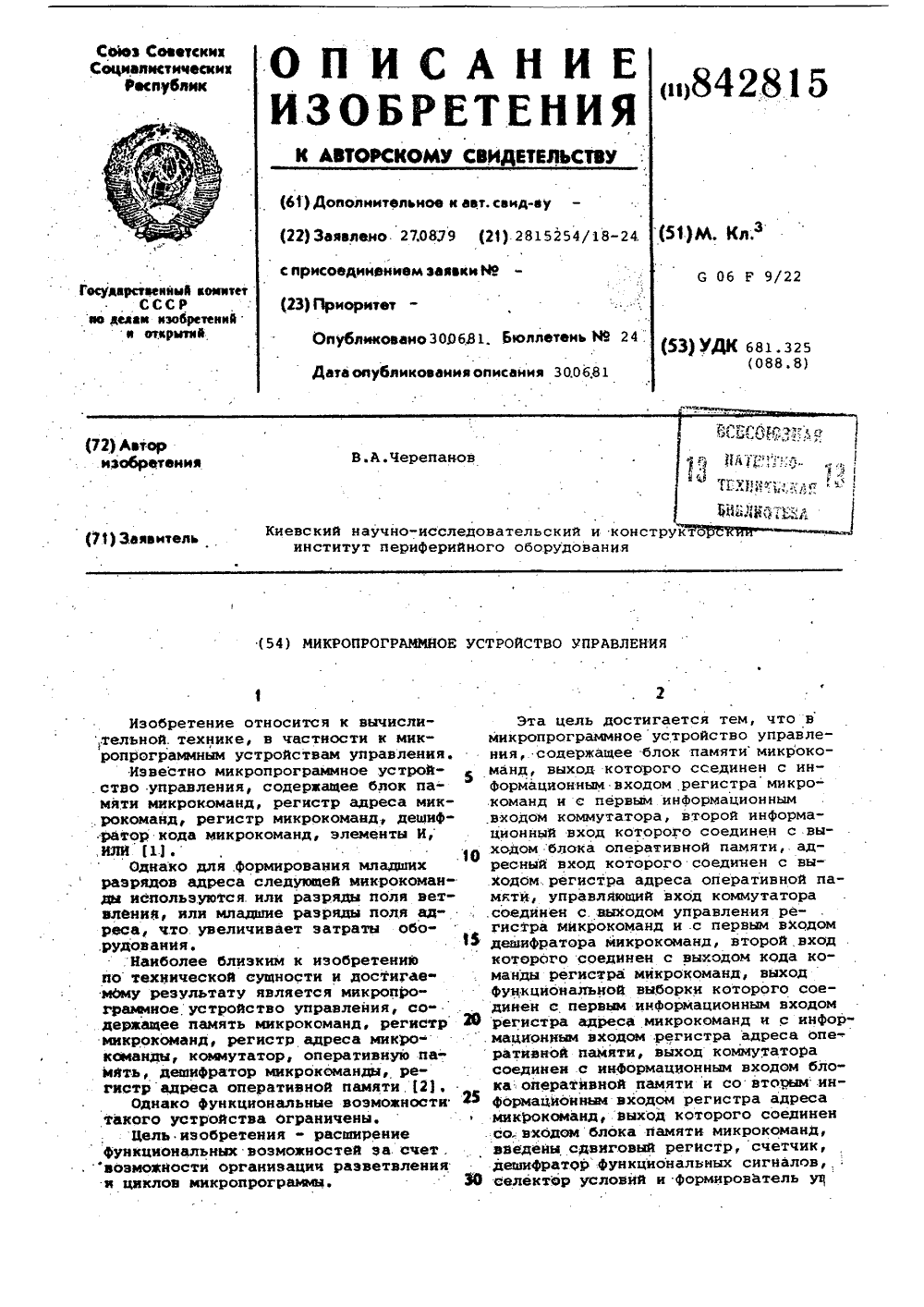

Автор: Черепанов

МПК: G06F 9/12

Метки: микропрограммное, управ-ления

...позволяет определить наличие или отсутствие в данный момент заданного условия выдачей соответственно единичного и нулевого сигнала на выходе селектора 11, который пода- ется на вход формирователя 1.2.Формирователь 12, сравнивая сиг-. налы, поступившие из селектора 11 .Условий и дешифратора 5 по выходу 17, выдает по выходу 22 сигнал Приращение РАМф, еслИ произошло их несов" падение, т.е. задако отсутствие условия; а оно обнаружено., или сигнал ЗагрузкаРАМ, если заданное условие обнаружено. Сигнал ПриращениеРАМф. увеличивает содержимое регистра 7 на единицу, а сигнал Загрузка РАМ позволяет загружать его содержимым из блока 1 памяти или из блока оперативной памяти в зависимости от заданного кода в поле управления регистра 2Причем, младшие...

Номер патента: 840874

Опубликовано: 23.06.1981

Авторы: Кулик, Черепанов

МПК: G06F 3/04

Метки: вы-числительной, периферийными, сопряжения, устрой-ствами, цифровой

...адрес данного регистра налинии адреса, на линии кода операции-код чтения. Блок 3 сигналомна выходе 26 открывает выходныевентили выбранного регистра, и инФормация блока 6 пересылается нагруппу нходов-выходов 12 через вход15 блока 1.Если информация на выходе 31сдвигового регистра соответствует,коду адресного маркера, то дешифратор 4 адресного маркера выдает признак адресного маркера по выходу 28для запоминания н блоке 10, а по выходу 29 сигнал поступает в блок 8управления обменом для приведениясчетчика 40 битов в исходное состояние и формиронания сигнала Стробпо выходу 36, который позволяетпереписать код адресного маркера сосднигового регистра 7 по выходу 31в блок 6 буферизации данных и запомнить признак адресного маркерав блоке 10...

Номер патента: 839653

Опубликовано: 23.06.1981

Авторы: Кузовков, Черепанов

МПК: B22C 7/06

Метки: стержневой, ящик

...чертеже изображен предлагаемыйстержневой ящик.Ящик состоит из двух половин 1 и 2,двух боковых газовых горелок 3 и 4, двухтолкательных плит 5 и 6, опустошителя 7,высокотеплопроводного, например, медного пальца 8, расположенного в полости опустошителя и образующего в нем расширяющийся к основанию опустошителя воздушный зазор 9, нижней газовой горелки 1 О.Работа ящика заключается в следующем.Происходит непосредственный нагрев торца высокотеплопроводного пальца 8 газовой горелкой 10, затем тепло передается к противоположному концу пальца, В результате возникает. перепад температур от места нагрева пальца до противоположной его точки, Чтобы перенос тепла от нагретого пальца 8 к опустошителю 7 был равномерным, делается пеоеменный воздушный...

Номер патента: 838129

Опубликовано: 15.06.1981

Авторы: Барановский, Дробышев, Черепанов

МПК: F16C 33/38

Метки: качения, подшипника, сепаратор

...телами 2 качения, размещенными между кольцами 3 и 4 подшипника, причем элементы сепаратора выполнены в виде пластин. Каждая пластина может быть выполнена как в виде кольцевого сектора, так и с прямолинейными образующими, параллельными продольной оси симметрии 00. На короткой стороне каждой пластины вдоль ее продольной оси симметрии 00 выполнен открытый паз 5, а на противоположной стороне выполнен симметрично выступ б. В центре симметрии каждой пластины перпендикулярно ее широким .поверхностям 7 и 8 выполнено отверстие 9 для размещения тела качения (шарика), на этих поверхностях расположены канавки 10, параллельные продольной оси симметрии. Пластины сочленены таким образом, что выступ б однойпластины входит в открытый паз 5...

Номер патента: 834175

Опубликовано: 30.05.1981

Авторы: Абрамов, Козьмин, Милько, Сысоев, Черепанов, Шпаков

МПК: C22B 21/06

Метки: алюминия, рафинирования

...натрия. В промышленных условиях уда ется также достигнуть значений кон"центрации натрия, не оказывающих заметного влияния например, на пластичность при повышенной температуресплавов системы АГ + Мд,Использование предлагаемого способа рафинирования позволяет отказаться от применения для,этой целитоксичных газов и сократить времяобработки алюминия в 1,5-2 раза. Кроме того, повышается выход годных пригорячей обработке слитков. 0,0014 0,00075 ргон-хлор ные Аргон-нефтянойкокс О, 0016 0,00038 Аргон-аморфный природный гра- фит 0,0016 0,00051 0,0064 . 0,00057 Аргон-нефтянойкокс Промышленные формула изобретенияСпособ рафинирования алюминия, преимущественно от натрия, включающий продувку расплава смесью инерт-, ного газа-носителя с активным...

Номер патента: 833355

Опубликовано: 30.05.1981

Авторы: Гуляков, Калитина, Кулькова, Метелев, Микульчик, Плотников, Ризе, Рябин, Селиверстов, Смирнов, Тарлинский, Черепанов

МПК: B22C 3/00

Метки: изложниц, покрытие

...2030 2000 2000 1950 700-600 600-700 500-400 400-300 300-250 Толщина покрытия, мкм Кроюцая спо- собность Плохая Хорошая Хорошая Хорошая Хорошая Стойкость изложниц, количество наливов 87 100 100 100 Качество поверх- Удовлет- Хорошее, трещины раэ- Удовлетности воритель- гара отсутствуют ворительное ное сульфатно-известным способом и имеет высокую дисперсность частиц (0,011 мкм), благодаря чему получаетсягомогенная смесь, обладающая хорошейадгезией к поверхности изложниц.Увеличение размера частиц гидрооксида магния более 1 мкм приводитк уменьшению адгезионной способностипокрытиями применение гидрооксида магНия с размером частиц менее 0,01 мкмнецелесообразно, так как связано снеоправданным усложнением технологииего производства,Добавка окиси...

Номер патента: 831906

Опубликовано: 23.05.1981

Авторы: Александров, Волков, Гудков, Сильня, Хазанович, Цветков, Черепанов

МПК: E02F 3/40

Метки: ковш, погрузочной

...в штабель и начинается подъем ковша из штабеля, усилие сопротивления внедрению резко падает, часть штабеля разрыхляется поднимаемым ковшом. В этот момент подвижные щ еки(или одна из них) под действием предварительно сжатых пружин 11 поворачиваются в исходное положение 20 (фиг. 1) и препятствуют просыпанию зачерпнутого в ковш материала через его боковые стенки.Таким образом, выполнение подно 25 вижных боковых стенок, раздель взаимодействующих с индивидуальными пружинами, способствует снижению нагрузок при внедрении ковша в штабель, уменьшает вероятность заклинивания подвижных боковых стенок,Кроме того, повышаются надежность и производительность ковша. Ковш погрузочной машины по авт. св. Р 715708, о т л и ч а ю щ и й с я тем, что, с...

Номер патента: 831345

Опубликовано: 23.05.1981

Авторы: Кузовков, Малолетков, Черепанов

МПК: B22C 7/06

Метки: стержневой, ящик

...устатри опустошителя с обрау стенками и верхним торкнутой полости, и эжектков и В, Н. Черепано ящик.ЯЩИК СОСТОИТ Иэ ДВУ2, двух боковых газовыхдвух толкательных плитшителя 7, трубы 8, нижнрелки 9, трубы 10 и зж абота ящикщи образом.Эжектор 11бу 10 из опустдукты сгораниякоторые попадза счет работыки 9,отсасывает через труошителя 7 горячие прогазо-воздушной смеси, ают в,опустошитель 7нижней газовой горелЗжектор 11 создает тягу для прохождения горячих продуктов сгорания газо-воздушной смеси по полости 12, в результате чего происходит нагревопустошителя 7.831345 Формула изобретения оставитель Н. Ромаш х И Граб Ъо ректор С. Шекма Подписно ВНИИПИ Государственного комитета. СССР по делам изобретений и открытий 13035, Москва, Ж, Раушская наб.,...

Номер патента: 831321

Опубликовано: 23.05.1981

Авторы: Галанов, Дементьев, Колосов, Куряшкин, Маричев, Рапопорт, Черепанов, Шаповалова, Шепельский

МПК: B22D 23/08

Метки: металлическихгранул

...цель достигается тем, 15что устройство снабжено завихрителями, установленными в отверстия разливочного стакана. Завихрители выполнены в виде трехэаходных винтов.На фиг. 1 изображено устройство 20для получения металлических гранул,общий вид; на фиг. 2 - стакан с эавихрителем.Устройство содержит перфорированный стакан 1, в отверстиях которогоустановлены завихрители, выполненныев виде трехзаходных винтов, конусообразный отбойник 2, привод 3стакана, сборник 4 гранул, воронку5 для подачи жидкого металла. 30 Устройство работает следующим образом.Через воронку 5 металл подается во вращающийся стакан 1, За счет центробежных сил происходит принуди тельная подача металла в отверстия стакана и истечение в виде факела, Через завихрители...

Номер патента: 831286

Опубликовано: 23.05.1981

Авторы: Веснин, Кривошеев, Михайлов, Пучков, Хасин, Черепанов

МПК: B22D 7/00

Метки: металла, разливки

...емкости и ухудшается качество металла в прибыльной части слитка. Нижнийпредел (0,1 атм) избыточного давления газа - минимальное давление, необходимоедля перемешивания металла в твердо-жидком состоянии.Интервалы скоростей подъема зоь аопределены из условия получения слитковс высоким качеством макроструктуры. Верхний предел - скорость, когда подъем зондапроисходит без образования на его футеровке толстой корочки из затвердевшегометалла. 200 мм/мин - скорость, при которой возможен подъем зонда при максимальном времени обработки расплава без ухудшения качества металла.При перемещении зонда предусмотренофиксирование его положения через каждые300 - 500 мм в течение 0,01 - 3,0 мин. Режимы перемещения зонда установлены экспериментально при...

Номер патента: 829799

Опубликовано: 15.05.1981

Авторы: Александров, Волков, Гудков, Сильня, Хазанович, Цветков, Черепанов

МПК: E02F 3/40

Метки: ковш, погрузочной

...погрузчика,Наиболее близким к предложенному по технической сущности и достигемому результату является ковш землеройно-транспортной машины, включающий челюсти, установленные наобщей вертикальной оси, и привод поворота челюстей, выполненный в видегидроцилиндров. При работе ковшаего челюсти под действием гидроцилидров при внедрении в материал разворачиваются.во внешние стороны.Пои этом передняя режущая кромка коша представляет собой два клина,усилие для внедрения которых нижеусилия, необходимого для внедренияковша с прямой режущей кромкой. По в, Ц;Г,анов асноо Знаме Ордоникидзе.;,: -, и ЬрдщА ОктябрьскоА.А.Скочинскогокий корпус 8. На нижнем листе стрелы1 у ее передней кромки установленупорный выступ 9,Ковш работает следующим...

Номер патента: 829580

Опубликовано: 15.05.1981

Авторы: Черепанов, Шамарин

МПК: C02F 1/48

Метки: обеззараживания, сточныхвод

...Под действием приложенного кэлектродам 2 напряжения образуютсястримеры, которые развиваются от одногоэлектрода к другому. При замыкании одним из стримеров межэлектродного промежутка происходит электрический разряд и большая часть энергии выделяетсяв канале разряда. В жидкостях, обладающих достаточно большой проводимостью,возникает большое количество стримеров,которые образуют корону и ухудшают, условия пробоя,Для того, чтобы стримеры не прорастали в стороны, а были направлены вцентр по кратчайшему расстоянию междуэлектродами, необходимо воздействие напроцесс распространения стримеров. Этоосуществляется с помощью неоднородногомагнитного поля.После пробоя рабочего промежуткався энергия выделяется в канале разряда и в камере создаются...

Номер патента: 829334

Опубликовано: 15.05.1981

Авторы: Галанов, Дементьев, Китица, Колосов, Куряшкин, Маричев, Рапопорт, Черепанов, Шаповалова

МПК: B22D 23/08

Метки: металлическихгранул

...струи на болеемелкие частицы и увеличению выходатоварной Фракции, а с другой - более быстрому затвердеванию капельметалла, что свидетельствует о более высоких скоростях закалки,Микроструктуры гранул алюминиевогосплава, полученные на различных грануляторах, отличаются друг от друга.Уменьшение размеров кристаллов избыточного кремния (кристаллы серогоцвета остроугольной Формы) свидетельствует о более высоких скоростях закалки гранул, получаемых на грануляторе с установленной крыльчаткойс лопатками. Увеличение скорости закалки сплавов позволяет расширитьпределы легирования и открывает путисоздания новых высококачественныхгранулированных сплавов,На Фиг.1 показано устройство Дляполучения металлических гранул, продольный разрез; на Фиг.2 -...

Номер патента: 827773

Опубликовано: 07.05.1981

Авторы: Крупко, Кузнецов, Черепанов

МПК: E21B 19/24

Метки: буровогостанка, ориентирования

...поджатии к диску пружиной 6 и вращается на штоке 7, крепится корпус 8 болтами 9, Внутри корпуса 8 находится лимб 10 со шкалой 11 и стрелкой 12, система подсветки с источником света - электрическая лампочка 13, подключенная к шахтному индивидуальному светильнику 14, и проекционная щель 15, перекрытая сверху пластиной 16. Устройство крепится на направляющих 17.827773 Фала / Заказ 64915 Изд.304 Тираж 634 4 ПО Пои Подписное ипография апунова,Устройство работает следующим образом,На направляющую 17 бурового станка,имеющую метку в виде пересечения осейнаправляющей и локтя, соответствующую 5горизонтальному положению станка, устанавливается лагером 1 предлагаемое устройство и фиксируется закрепительнымиустройствами 2. Посредством проводов...

Номер патента: 550880

Опубликовано: 15.04.1981

Авторы: Веселов, Черепанов

МПК: G01P 15/09

Метки: длительности, измеритель, ударныхимпульсов

...схемой 5 запоминания пикового значения. Выходы коммутатора связаны с блоком 6 многоканальной памяти, а он, в свою очередь, связан со вторым коммутатором 7. Выход ком мутатора через буферный усилитель 8. и сглаживающий фильтр 9 подключен к самописцу 10 уровня и пороговому устройству 11 регистратора 12 дли 550880тельности. Схема 5 соединена с аналогоцифровым преобразователем 13и через потенциометр 14 с пороговымустройством. Блок памяти с коммутаторами и регистратор длительности,состоящий из вентиля 15, счетчика 16и индикатора 17, управляются от синхронизатора 18.Измеритель длительности ударного,импульса работает следующим образом.Выходной сигнал акселерометрапосле усиления и Фильтрации поступает на ячейки памяти в интервалы времени,...

Номер патента: 821768

Опубликовано: 15.04.1981

Авторы: Ватан, Жабоедов, Черепанов

МПК: F15B 11/12, F15B 15/12

Метки: неполноповоротный, позиционер

...на фиг.2- конструкция промежуточного поршня.Неполноповоротный позиционер содержит цилиндрический корпус 1, в котором установлен выходной вал 2 основные 3 и 4 и промежуточные 5 и б секторные поршни, причем один из основных поршней 3 жестко связан с корпусом 1, а другой-с выходным валом 2. В промежуточных поршнях 5 и 6 выполнены секторные полости 7 и 8, в которых установлены основные поршни 3 и 4, Промежуточные поршни 5 и б могут быть выполнены, например в виде секторных пластин 9, на которые установлены секторы 10 и 11, образу- ющие секторные полссти 7 или 8, Поршни разделены зазорами 12 - 14.Неполноповоротный позиционер работает следующим образом.Для перемещения выходного вала 2 в первую фиксированную позиции рабочая среда под...

Номер патента: 817066

Опубликовано: 30.03.1981

Авторы: Иванов, Ильин, Клишин, Овчинников, Черепанов

МПК: C21C 5/46

Метки: ввода, вконвертер, фурмы

...7. Направляющая 7 расположена перпендикулярно оси направляющих 3 и 4, по ней имеет воэможность перемещения зубчатая рейка 8,на конце которой закреплен ролик 9,контактирующий с копнром 10, имеющимсинусоидальный профиль.К каретке 6 с помощью кронштейнов11 прикреплена также обойма 12. Вобойме 12 на подшипниках 13 установлен вертикальный вал 14, на верхнем 15конце которого посажена .шестерня 15,находящаяся в зацеплении с зубчатойрейкой 8.К нижнему концу вала 14 с помощьюклиньев 16 прикреплена, например, 33. торкрет-фурма 17,Копир 10 прикреплен к направляющим 4. Ролик 9 установлен на консоли18, к которой прикреплена пружина 19,позволяющая прижимать ролик 9 к ко- щтиру 10 при вертикальном перемещениикаретки 6. Направляющие 4 установ-лены...

Номер патента: 815524

Опубликовано: 23.03.1981

Авторы: Комаров, Лидоренко, Селютин, Черепанов

МПК: G01K 11/18, G01K 13/00

Метки: жидких, преимущественно, сред, температуры

...элемент в Функции угла 9 для двух значений температуры Гщ; и Тщ, на фиг. 2 - блок-схема устройства;на фиг. 3 - ход лучей в термочувствительном элементе.Устройство содержит источник 1 питания с блоком автоматической регулировки светового потока осветителя осветитель 2, жгуты 3 и 4 световода, термочувствительный элемент 5 погруженный в измеряемую жидкость, фото. приемники 6 и 7, схема 8 отношений, регистрирующий прибор 9, отражающее покрытие 10. 15Устройство работает следующим образом.Световой поток от осветителя 2 передается к термочувствительному элементу 5 по одному из жгутов 3 све товода. Часть лучей, идущих под большим углом к оси.и падающих на боковые поверхности термочувствительного элемента 5; выполненного в виде стержня, под...
