C08F 8/18 — введение атомов галогена или галогенсодержащих групп

Номер патента: 113008

Опубликовано: 01.01.1958

Авторы: Пашков, Смирнов

МПК: C08F 212/36, C08F 8/18, C08F 8/36 ...

Метки: анионита, сильноосновного

...механической прочностью и практически полной нерастворимостью, которые, как и химическая стойкость, могут варьироваться изменением соотношения между аминостиролом и дивинилбензолом. Емкость предлагаемого сополимера составляет после метилирования 3 - 5 мгэкв/г и анионит становится сильноосновным,П р и м е р. Смесь дивинилбензола (10 - 15%) и аминостирола или диметиламиностирола (90 - 85%) полимеризуют в течение 10 час. в присутствии 3 - 5% перекиси бензоила при 80. Полученный полимер обрабатывают при перемешивании двойным против теории количеством диметилсульфата или соответствующим галоидалкилом в щелочной среде при 80 - 90 в течение 16 час. Затем полимер отфильтровывают, обрабатывают 4 о/о-ным раствором едкого натра, отмывают...

Номер патента: 126265

Опубликовано: 01.01.1960

Авторы: Иткина, Пашков, Титов

МПК: C08F 212/36, C08F 8/18, C08F 8/24 ...

Метки: ионообменных, смол

...цабухания сополимера, после чсго в колбу вводят 136 - 137 г катализатора (хлористого цинка) и 402 - 403 г хлорметилового эфира. При работающей мешалке смесь подогревают до 55 - 57" в течение 3 час. По окончании реакции хлорметилирования, хлорметилированный сополимер отфильтровывают, промывают 5 оо соляной кислотой и далее кодой до нейтральной реакции. Содержание хлора в продукте около 18%. Затем берут 200 г хлорметилированного продукта и заливают в реакторе 500 г бензола для набухания в течение примерно суток. К смеси затем добавляют 440 лсл 35 в/о-ного водного раствора триметиламина и смесь нагревают при 60 в течение б час. Полученный сильноосновной анионит отфильтровыва 1 от и промывают. Анионит имеет следующие...

Номер патента: 140575

Опубликовано: 01.01.1961

Автор: Ушаков

МПК: C08F 116/06, C08F 8/18

Метки: йодосодержащих, полимеров

...и высушивают при 20 - 35,,Що 140575 П р и м е р 2. Нити из сополимера винилового спирта, содержащего 3% кротоновой кислоты, обрабатывают, как указано в примере 1,П р и м е р 3. Нити из сополимера винилового спирта, винилпирролидона и винилового эфира пелентановой кислоты (или парааминосалициловой) при соотношении в мольсоответственно 78, 17 и 5, обрабатывают в ванне, содержащей в 1 л воды 2 г йода, 10 г йодистого калия, 8 г поваренной соли. На 1 л нитей берут 30 лл раствора. Дальнейшую обработку ведут, как в примере 1,П р и м е р 4. Пленку из поливинилового спирта толщиной 0,1 лси погружают при 22 в раствор, содержащий в 1 л воды 4 г йода и 8 г йодистого аммония. На 1 г пленки берут 25 лл раствора. Дальнейшую обработку проводят как в...

Номер патента: 254767

Опубликовано: 01.01.1969

Авторы: Безсолицен, Волгоградский, Горбунов, Радченко, Хардин

МПК: C08B 15/00, C08F 8/18

Метки: полимеров, фторсодержащих

...нитрогрупп на атомы фтора.Степень фторирования полимера зависит от соотношений количества фторирующего агента и нитрогрупп, а также времени фторирования и температуры реакции. Наиболее высокая степень замещения достигается при использовании избытка четырехфтористой серы,При фторировании поливинилнитрата максимальная степень замещения нитратных групп равна 97%, при фторировании нитрата целлюлозы 45%.Предлагаемый способ н получать фторсодержащиеязводные, осуществлять мо т ных полимеров за счет фтРеакция фторирования л ров осуществляется при нпературы не ниже +70 Сги в газовой фазе или в сус Пр им ер 2. Фторирование впроводят в герметически закрывающбирках из нержавеющей стали12,5 мл, куда загружают 0,5 г п20 нитрата с содержанием...

Номер патента: 258578

Опубликовано: 01.01.1970

Авторы: Андрущенко, Качан, Черн, Шрубович

МПК: C08F 110/00, C08F 8/18, C08J 7/18 ...

Метки: модификации, полиолефинов

...ароматических кислот достаточно устойчивы к действию кислорода и влаги воздуха, Сербция предлагаемых нами сенсибилизаторов на полиолефинах не превышает 5 - 6%. Гель-фракция сшитых образцов достигает 87 Я,. Модифицированные образцы 5 сохраняют форму прп 200 С, хорошо накрашиваются основными красителями из водных растворов и имеют повышенную способность к металлизации,В приведенных примерах расстояние от ис точников света до образцов 5 сл 1. Толщинапленки 80 - 90 мк.П р и м е р 1. Нестабилпзпрованную полиэтиленовую пленку высокого давления насыщают на воздухе парами хлористого оксалила в течение 15 мин. Затем облучают лампой ПРК3 - 4 лтин, Гель-фракция после 2 час кипячения в кислоте 81 в 87.Механические свойства модифицированнойпленки...

Номер патента: 298600

Опубликовано: 01.01.1971

Авторы: Вольф, Кириленко, Меос, Овчинникова, Тамазина

МПК: C08F 8/18, D01F 11/04

Метки: галогенпроизводных, дегидратированного, поливинилового, спирта, стабилизации

...после трех-четырехмесячного хранения теряют 1 - 5% галогена (от исходного количества) и не меняют своей окраски, в то время как не- стабилизированные полимеры в этих же усло. виях теряют до 50% галогена, превращаясь из светло-желтых в черные. П р и м е р 1. 10 г волокна (содержание5%) обрабатывают 2 - 5%-ным воднымтвором МаВг либо КВг в течение 5 - 10 м при ком натнои температуре, далее волокно промывают холодной водой или без предварительной промывки), сушат на воздухе. После 3 - 4-месячного храпения на воздухе содержание брома в волокне сохраняется на 98 - 99%, окраска волокна не изменяется, в то же время нестабилизированное волокно тсряет 30 - 50% брома от исходного, а окраска его меняется от светло-желтой до черной,Пример 2. 10 г...

Номер патента: 345169

Опубликовано: 01.01.1972

Авторы: Горбунов, Мухортова, Хардин

МПК: C08F 214/18, C08F 8/18

Метки: полимеров, фторсодержащих

...трехфтористого бора. Это увеличивает общее содержание фтора в полимерах на основе акриловой кислоты при обработке их четырехфтористой серой до 50%, При этом на трифторметильные группы приходится 40% фтора.П р и м е р 1. Фторирование полиакриловой кислоты без катализатора.В герметически закрывающуюся пробирку из нержавеющей стали загружают 0,5 г порошка полиакриловой кислоты молекулярного веса 350000 - 400000 и 6 г четырехфтористой серы. Пробирку термостатируют при 170 С в течение 6 час. По окончании реакции полимер извлекают из пробирки, дегазируюг, промывают водой, сушат до постоянного веса при температуре 60 С и анализируют на содержание фтора. Максимальное количество фтора 50% . Степень превращения карбокснльных групп в...

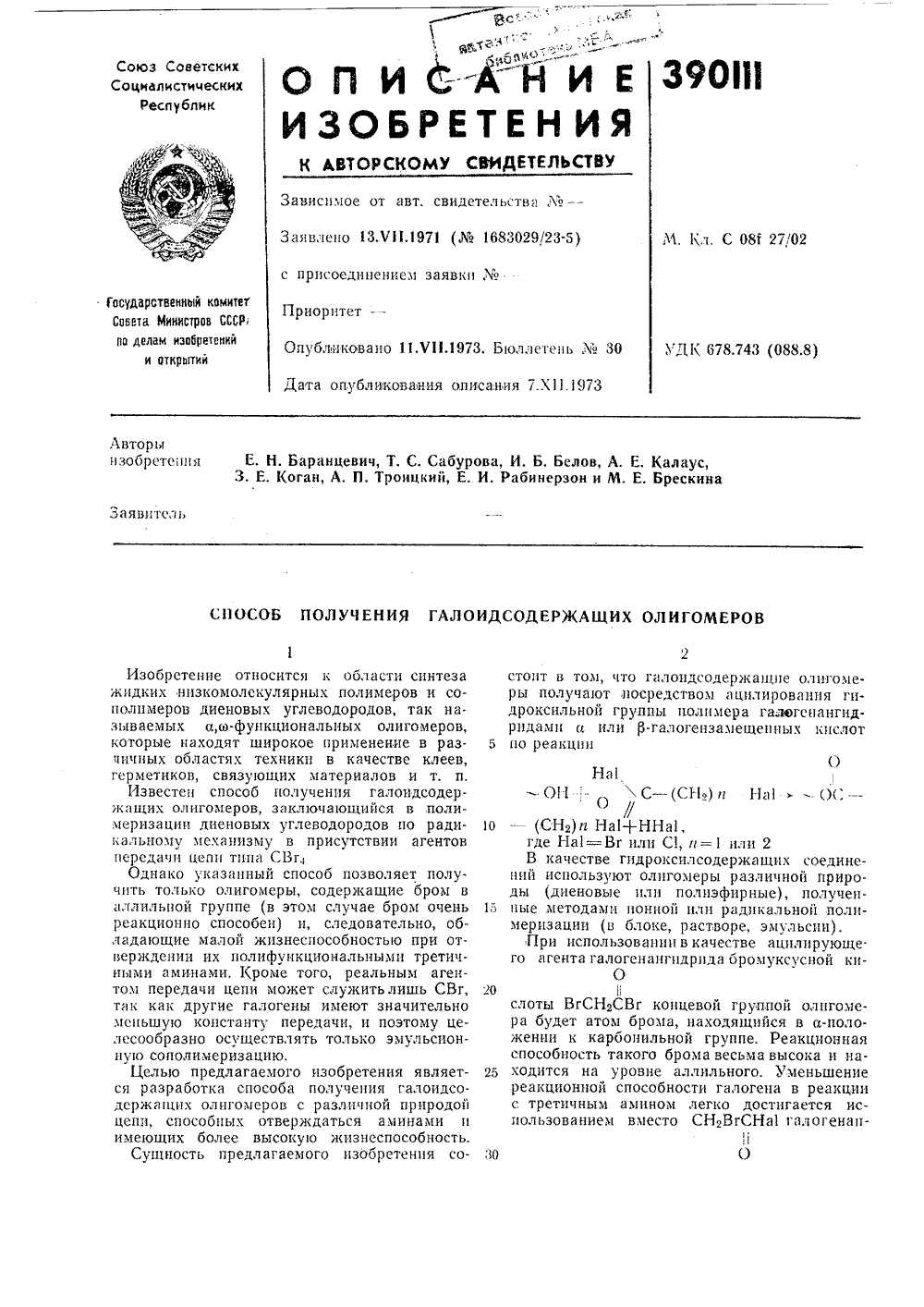

Номер патента: 390111

Опубликовано: 01.01.1973

Авторы: Авторы, Белов, Брескина, Калаус, Коган, Рабинерзон, Сабурова, Троицкий

МПК: C08F 16/00, C08F 8/18

Метки: галоидсодержащих, олигомеров

...200 лл бензола и к раствору добавляют 17,5 лгл абсолютного пиридина, Затем при работающей мешалке в течение 5 лгин вводят 14,1 лгл бромангидрида бромуксусной кислоты. Температура повышается до 40 - 45 С. Реакционную смесь перемешивают в течение 1 часа при комнатной температуре. По окончании перемешивания добавляют еще 100 лгл бензола и основное количество осадка отделяют на центрифуге, Затем отгоняют 2/3 растворителя и из оставшейся массы полимер высаживают смесью спирт - вода (1:2). Полимерный слой отделяют и подвергают вакуумной сушке. Полученный полимер имеет мол. вес. 2840, содержание брома 5,5%, вязкость прн 25Модуль растяжении, кгс/слг -8 - 10растяжении, кгс/слг -15 - 20Прочность на разрыв, кгс/слг - 20 - 25Относительное...

Номер патента: 413158

Опубликовано: 30.01.1974

МПК: C08F 220/02, C08F 8/18, C08F 8/40 ...

Метки: 413158

...температуре 100 С 5 в течение 5 час. Триметилолфосфин в количестве 3,25 г прикапывают из делительной воронки в реакционную смесь. В процессе реакции фосфорсодержащий полимер выпадает в осадок, который отделяют от реакционной 10 массы фильтрацией. Осадок промывают ацетоном, сушат под вакуумом до постоянного веса при температуре 50 С и анализируют на содержание фосфора и фтора. Количество фосфора в фосфорилированном полимере за висит от содержания фтора в исходном полимере. Так, фторполиметакриловая кислота, содержащая 18% фтора, после обработки фосфином содержит 12% фосфора и 9% фтора, а при содержании 10% фтора после обработки 20 фосфином - 7% фосфора и 4% фтора,П р и м е р 2. Фосфорилирование полиметакриловой кислоты в суспензии.По...

Номер патента: 1666461

Опубликовано: 30.07.1991

Авторы: Горчаков, Егорова, Петров, Петросян, Сергиенко

МПК: C08F 212/36, C08F 8/18, C08J 5/20 ...

Метки: анионита, бактерицидного

...молП р и м е р 1, Исходный анионит ЧФО в количестве 10 г загружают в колбу, заливают 30 мл 200-ного водного раствора КЗ (34,8 г; массовое соотношение анионит:раствор составляет 1:3,48) и выдерживают при перемешивании 4 ч. После этого к реакционной смеси добавляют 13,5 г свободного йода и ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР(54) СПОСОБ ПОЛУЧЕНИЯ БНОГО АНИОНИТА 1666461 А 1П р и м е р 2. Все операции проводятк в.примере 1, используя 10 г анионитаФО и 40 мл 150-ного водного раствора К 1(Массовое соотношение анионит:растворсоставляет 1:4,48), время выдержки 3 ч, Количество добавленного свободного йода составляет 12 г, время перемешивания 20 ч,П р им е р 3, Все операции проводятак в примере 1, используя 10 г анионитаФО...

Номер патента: 1708352

Опубликовано: 30.01.1992

Авторы: Карапутадзе, Кирш, Лебедева, Николаев, Попков, Смирнов, Терехов, Тимашев, Шифрина

МПК: A61L 15/16, C08F 8/18

Метки: антисептической, пленки, полиолефинов

...в пленке, применяют винилпирролидон. Привитой полимер в толще полиэтилена способен образовывать комплексы с йодом или трийодидом и получающаяся пленка с привитым ПВП и сорбционно связанным йодом может выступать в качестве антисептического реагента. Использование других мономеров из класса И-виниламидов, таких,как М-винил-К-метилацетамид и Гч-винилкапролактам, не приВОдит к ВозникноВению Описанных сВОЙстВ пленки из полиолефина.Процесс прививочной полимеризации ВП в облученной пленке проводят в водном растворе, Концентрация ВП в воде составляет 20 - 80 мас,%. При концентрации ВП в воде меньше 20 мас,0 не получается пленка с высокой антисептической активностью, а при концентрации ВП в воде, больше 80 мас,0 отсутствует прививка ВП к...
