C02F — Обработка воды, промышленных и бытовых сточных вод или отстоя сточных вод
Штамм бактерий аrтнrовастеr flavescens для очистки сточных вод от сернистых соединений
Номер патента: 1440916
Опубликовано: 30.11.1988
Авторы: Абдумаликова, Авдеева, Бут, Каценович, Коган, Кочеровский, Нечмирева, Рубин, Швецов
Метки: flavescens, аrтнrовастеr, бактерий, вод, сернистых, соединений, сточных, штамм
...некислотоустойчивые. При посеве на питательный агар в чашки Петри через 18-24 ч образуют круглые гладкие слегка выпуклые пигментированные колонии с ровными края-. ми. Диаметр колоний 2-4 мм. Цвет пигмента оранжевый (от светло-оранжевого до сочно-оранжевого). При посеве встолбик питательного агара рост строго в верхней части агара. В бульонедают слабые диффузные помутнения.Хемоорганотрофы с дыхательнымметаболизмом, Каталазоположительны.Глюкозу по Хью-Лейорсону не ферментируют. Разлагают крахмал, расщепляютжелатину. Целлюлозу не расщепляют,Индол не образуют. Восстанавливают .нитраты и нитриты.Штамм растет в широком диапазонерН и способен выдерживать резко щелочные условия, обусловленные присутствием в сточной воде БаБ.ШтаммА....
Микробиологический реактор
Номер патента: 1442102
Опубликовано: 07.12.1988
Авторы: Боцвин, Курилов, Маслич
МПК: A01C 3/02, C02F 11/04, C02F 3/28 ...
Метки: микробиологический, реактор
...14 потока биогаэа сообщает через патрубки 11 и 13 крайниеотсеки 10 и центральный отсек 12.Давление биогаза в отсеках равно исбраживаемая масса находится на среднем (рабочем) уровне. Принудительнымотбором биогаза через патрубок 4 вгазовой емкости реактора создаетсяпониженное давление, что приводит кповышению интенсивности процесса брожения и снижению пенообразования.При загрузке реактора исходная массаподается в бродильный корпус 1 череззагрузочное отверстие 2, расположенное в крайнем отсеке 10 в начале реактора, При этом уровень сбраживаемоймассы повышается на высоту, определяемую объемом порции загружаемой исходной массы, После загрузки прерыватель14 потока биогаза переключается исообщает крайние отсеки 10 через патрубок 11 с...
Судовой горизонтально-трубный пленочный испаритель
Номер патента: 1442506
Опубликовано: 07.12.1988
Метки: горизонтально-трубный, испаритель, пленочный, судовой
...ряд труб 2 снабжен продольными вертикальными перемычками 8, расположенными между трубами по всей их длине. Продольные перемычки 7 соединены между собой поперечными перемычками 9, установленными в каждом горизонтальном ряду труб 2.Испаритель работает следующим образом.Вода через распределительное устройство 4 равномерно подается на все трубы верхнего горизонтального ряда. Обтекая трубы, вода одинаково распределяется на их левую и правую стороны и стекает на нижние ряды труб.50При отклонении корпуса испарителя от горизонтального положения, например при крене или бортовой качке судна, вертикальные перемычки 8 исключают или существенно затрудняют перераспределение воды на одну сто 55 рону труб, Перемещение воды вдоль труб 2 при дифференте...
Способ очистки воды от катионных поверхностно-активных веществ
Номер патента: 1442507
Опубликовано: 07.12.1988
Авторы: Скрылев, Стрельцова
Метки: веществ, воды, катионных, поверхностно-активных
...в раствор. вводят хлорид алюминия и миристат калия в количестве, стехиометрически необходимом для образования 50 мг/л малорастворимой соли поливалентного металла насыщенной жирной кислоты - миристата алюминия, Раствор перемешивают и подвергают флотации аналогично примеру 1.Сравнительные данные очистки сточных вод предлагаемым и известным способами представлены в табл. 145 Известный Предлагаемый, 1 20 85,0 99,9552 10 58,0 99,7 Как видно из табл. 1, независимо от времени флотации эффективность очистки предлагаемым способом (флотация с применением миристата алюминия) вышее, чем с помощью известного способа (флотация с машинным маслом).П р и м е р 3. Выполняют аналогично примеру 2. Условия те же, но концентрация миристата железа равна 100...
Оборудование для биологической очистки сточных вод, содержащих углеродистые и азотистые вещества
Номер патента: 1442508
Опубликовано: 07.12.1988
МПК: C02F 3/12
Метки: азотистые, биологической, вещества, вод, оборудование, содержащих, сточных, углеродистые
...корпусе 111 30(цилиндрическом), который помещаетсярядом с цилиндрическим корпусом 1. Отвод иловой смеси имеет насос 20, помещенный непосредственно в устройстве 5, Последнее снабжено аэрационными ЗВэлементами 28, присоединенными к источнику сжатого воздуха, и выводом119, связанным с регулирующим перепадом 54, имеющим три перепада, первый из которых соединен с трубкой 8 40в камере 3, второй - с рециркуляционным байпасом 114, кончающимся в зонеденитрификации устройства 6, и третий перепад выводится в трубопровод56 избыточного активного ила. В рециркуляционный байпас выведен и трубопровод 17 сырой воды. Оборудованиеособенно выгодно для сильно загрязненной сточной воды, например зоотехнических жидких отходов, 50Оборудование работает...
Вакуумный деаэратор
Номер патента: 1442787
Опубликовано: 07.12.1988
Авторы: Костылев, Миронова, Окунев, Тесис
...10 и 11 подводящих и распределяющих греющую среду в слой жидкости. Конструкция и высота камер 11 обеспечивает необходимую высоту слоя жидкости из условий недопущения прорыва несконденсировавшегося пара в патрубок 6 отвода выпара и далее в эжектор (не показан). Нагретая до температуры, близкой к температуре насыщения, вода широкими пленками сливается через щелевые отверстия 12, Устойчивости пленок способствуют направляющие ребра 13. Получая дополнительный нагрев в пленках, вода поступает на барботажное устройство 14, где в слое подвижной пены с высокоразвитой и активнообновляющейся межфазной поверхностью, создаваемой в зоне встречных высокоскоростных струй двухфазного теплоносителя, осуществляется процесс дегазации.Деаэрированная вода...
Ламельный отстойник
Номер патента: 1443931
Опубликовано: 15.12.1988
Авторы: Ионова, Исматуллаев, Кучеренко, Радин, Филиппов
МПК: B01D 21/08, C02F 1/52
...соосно и соединенные между собойотверстиями 4, выполненными по высотепатрубка 2. 20В корпусе 1 расположены камера 5смешения, камера предварительнойочистки 6, в верхней части которойрасположен набор горизонтальных перфорированных труб 7 с отверстиями 8,соединенньм трубой 9 с патрубком 3ввода коагулянта. В камере 10 осветления размещен пакет наклонных пластин 11. Вывод сгущенного осадка осуществляется через разгрузочное устройство 12, вывод осветленной воды -через сливной карман 13. Отношениеплощадей отверстий перфорированныхтруб 7 и патрубка 2 ввода очищаемойсуспензии составляет 1:3-8,Устройство работает следующим образом. Исходная суспензия поступает в отстойник через патрубок 2. В пат рубок 2 также подают коагулянт через...
Абсорбер
Номер патента: 1443946
Опубликовано: 15.12.1988
Авторы: Петров, Соколов, Яблокова
МПК: B01D 53/18, C02F 3/22
Метки: абсорбер
...10 используется для подачи жидкости во внешний конфузор 11 камеры 5. Для 40 подачи исходного сырья предназначены штуцеры 12. Штуцер 13 используется для отбора готового продукта из циркуляционного трубопровода 9.Нижние поверхности нротивополож ных промежуточных емкостей конфузор" ного сечения при пересечении образуют днище абсорбера. Такая форма днища обеспечивает ликвидацию зас" тойной зоны в придонной части аппаэО рата, поскольку угол наклона образую" щих днища к горизонтали равен углу наклона границы расширяющейся струи к горизонтальной ее оси.Аппаратработает следующим об 55 разом.Исходное сырье подается непосредственно в реакционную ячейку 3 ,обечайки 1. Прореагировавший газ удаляется через верх аппарата. Х(иц кая фаза отбирается...
Устройство для усреднения состава сточных вод
Номер патента: 1444302
Опубликовано: 15.12.1988
Авторы: Виницкая, Гириков, Гордин
МПК: C02F 1/00
Метки: вод, состава, сточных, усреднения
...4 усреднителя. Герметичная гибкая перегородка 2 может быть выполнена из любоговодонепроницаемого материала, например резиньг или синтетической пленки. Перегородка 2 герметично соединена с внутренними стенками и днищемусреднителя 1, а верх перегородки закреплен выше максимально возможногоуровня сточной воды в секциях 3 и 4усреднителя. 2 ил. Дом Явк =(, где Я - расход сточныхвод на входе. Если С вк ( С вк.сто блок 7 коммутации вырабатываетсигнал на открытие исполнительногомеханизма 10 и вода направляется всекцию 4 усреднителя 1 с расходом- Если концентрация загрязнений в исходной воде С-Свк(- С в Р +в, то блок 7 коммутациивырабатывает сигнал на открытие исполнительного механизма 12 и сточнаявода направляется по обводной трубе 8.15 Датчики...
Способ очистки сточных вод от органических примесей
Номер патента: 1444303
Опубликовано: 15.12.1988
Авторы: Белицкая, Ганущак, Ковальчук, Ляхович, Приходский, Скоробогатый, Федорко
МПК: C02F 1/463
Метки: вод, органических, примесей, сточных
...приводит к образованию сво"бодно-радикальных частиц, инициирующих ,(со)полимеризацию непредельныхсоединений. Кроме того, вследствиевысокой поверхностной активноститетрахлоркупрата о -нафтилдиазонияимеет место стабилизации мономерной эмульсии в случае малорастворимых в воде мономеров, присутствующих в отработанных вымывных растворах.П р и м е р 1. 50 мл сточнойводы с исходным ХПК 13,12-13,28 г. О /л помещают в стакан емкостью100 мл, в котором на расстоянии2,5 см друг от друга параллельно расположены 2 стальных пластинчатых электрода площадью 9 см каждый, добавляют тетрахлоркупрат -нафтилдиазония в количестве 0,09-25 г/ли пропускают постоянный электрический ток плотностью 25-50 А/м в течение 30-40 мин. Результаты очистки представленыв...
Установка для очистки жидкости
Номер патента: 1444304
Опубликовано: 15.12.1988
Авторы: Коган, Никулин, Пантелят, Холодный, Царенко, Широков
МПК: B01D 21/08, C02F 1/52
Метки: жидкости
...При этом первыйэлемент расположен на расстоянии 11,5 м от боковой стенки установки науровне половины высоты проточной части, а последний - на расстоянии0,2 - 0,3 м от низа проточной частии боковой стенки установки. Целесо"образно, чтобы коцичество полых элементов 10 было от трех до пяти, далинейшее увеличение их количества неэффективно,Такое расположение элементов в сочетании с уменьшающимся сечением отверстий позволяет получить интенсивное направленное закручивание обраОатываемой жидьости в вертикальнойплоскости, что способствует осаждению крупной и средней взвеси, флокуляции средней ч крупной взвеси флотации грубодисперсных капель масел.1В зоне действия системы 9 мелкойдиспергации интенсивность подачиьоздуха снижается и...
Аэротенк матаруева к. в.
Номер патента: 1444305
Опубликовано: 15.12.1988
Автор: Матаруев
МПК: C02F 3/00
...по напорно-самотечному трубопроводу 11 через горизонтально расположенные тройники,12 в коридор аэротенка и распределяются по зонам смешения обрабатываемой жидкости с активным илом и частью повторно используемой для разбавления осветленнойжидкости. Необходимый объем осветленной жидкости забирается из коллектора до вторичных отстойников, чтоисключает необходимость регенерацииактивного ила. Исходные сточные водыпоступают в полость колонн 2 черезпродольные вырезы в нижней части. Потрубопроводу 5 под напором в полостьшнека 4 подается смесь активного илас осветленной жидкостью, причем объемсмеси регулируется с .помощью задвижек 9 и уменьшается в сторону течения обрабатываемой жидкости по коридору аэротенка, Вытекая через отогнутые в...
Окислительный канал
Номер патента: 1444306
Опубликовано: 15.12.1988
Автор: Байгутанов
МПК: C02F 3/14
Метки: канал, окислительный
...16 - трапециевидной формы с наклонными боковыми гранями для тонкослойного слива. Над водосливами 15 и 16 устанавливаются наклонный отражатель 12, горизонтальный отражатель 17, прикрепляемые соответственно стойками 13 и 18. Окислительный канал попереч 55 ной перегородкой 2 делится на два взаимосвязанных канала 19 и 20. В канале 20 аэрационные системы условно не показаны. Окислительный канал работает следующим образом.Вода, всасываемая ветронасосом 8 через водосливы 9, ударяясь об отражатели 12, проходит по каскадным секциям желоба 10. Отражатели 12 разбрызгивают и раздробляют струи воды, способствуя захвату кислорода и обеспечивая подачу его в толщу .воды, т.е, при непрерывном ускоренном потоке жидкости (в момент интенсивности...
Способ концентрирования нефтепродуктов из водных сред
Номер патента: 1444307
Опубликовано: 15.12.1988
Авторы: Волков, Горчаков, Денисова, Лейкин, Макарова, Сенин
МПК: C02F 1/28, G01N 30/08
Метки: водных, концентрирования, нефтепродуктов, сред
...и диьинилбензола Полисорбапри концентрировании нефтепродуктов из водньгх сред по известному способу степень извлечениязначительно ниже.45Примеры 1-8.Пробу воды в количестве 300 мл,содержащуео 1,0 мг/л нефтепродукта(бензина) пропускают через колонкус. 1 г хпорметилированного сопопимера стирола и дивинилбензола с ковалентно связанными остатками эти-.ленгликоля адсорбированцый бецзинэлюируют 3 мл ацетона. Степень извлечения бензина проверяеот газовойхроматографией. Продопжеетельееость 55концецтриров ания составпяе т 15 мин.П р и и е р 9, Пробу воды в количестье 300 мл, содержащую 1,0 мг/л нефтепродукта (дизельное топливомарки "11"), пропускают через колонку с 1 г предлагаемого сополимера,адсорбировацное дизельное топливоэеаоируют 3 мл...
Установка для очистки сточных вод
Номер патента: 1446112
Опубликовано: 23.12.1988
Авторы: Березин, Васин, Дмухайло, Щербак
МПК: C02F 1/24
...вспиывают на поверхностьФлотатора и образуют флотоконцентрат 21.Из камеры выделения вода поступает в камеру 16 отведения, а из неечерез переливную перегородку 20 поводосборному лотку 9 направляетсяв флотатор 22 второй ступени, который аналогичен флотатору 13 первойступени по конструкции и технологии обработки стока.Очищенная (от нерастворенных примесей) сточная вода после флотатора22 второй ступени по трубопроводу 23поступает в ороситель 25 циклическогодействия биоокислителя-отстойника 24.После оросителя, пройдя пенный сепаратор 27, вода поступает в окислительную зону аппарата. Сюда же черезструйный аэратор 28 поступает смесьводы и активного или (по илопроводу39)и тонкодисперсцога воздуха. Вэтой зоне происходит поглощение активным...
Устройство для очистки жидкостей
Номер патента: 1446113
Опубликовано: 23.12.1988
Автор: Фондорко
МПК: B01D 21/02, C02F 1/24, C02F 1/40 ...
Метки: жидкостей
...б ограничен наклонной перегородкой 18, которая совместно с днищем 13 образует камеру 19 для приема загрязненной жидкости.Я камера 19 вокруг Флстацисннсй емкости устроен кольцевой перфорирован;,ьй трубопровод 20, к которому под:ыючен патрубск 21 для подвода в устройство счищаемсй жидкости, Между наклонной перегородкой 7 и перегородкой 1 ч выполнена щель 22 для перепуска осадка.Устройство снабжено также патрубками 23 для вывода осадка. При необходимости, коаксиально корпусу 12 устанавливается цилиндрическая перегородка 24 с днищем. Между корпусом и перегородкой пространство оборудуется элементами 25 для глубокой доочисткижидкости.Устройства работает следуюшим образом.К электрофлотокоагулятору 3 подводят питание от источникапостоянного...
Сооружение для очистки сточных вод от нефтепродуктов и взвешенных веществ
Номер патента: 1446114
Опубликовано: 23.12.1988
МПК: C02F 1/24
Метки: веществ, взвешенных, вод, нефтепродуктов, сооружение, сточных
...полное использование объема верхней части камеры и дополнительное перемешинание воды с реагентами при движении ее вниз за счет вращения нодораспределительных труб с соплами.Направление струи вверх при подаче водовоздушной смеси, кроме опти.- мального водораспределения обеспе 5 чивает введение ее только в концентри. ческую камеру флотации.Сооружение работает следующим образом.Сточная вода вместе с реагентами самотеком или при помощи насоса подается по трубе Я через распределитель 9 исходной воды в верхнюю часть камеры 2 хлопьеобразования и ранномерно распределяется по сечению камеры.При движении вниз вода,с реагентами дополнительно перемешивается лопастями мешалки .13 н течение 8-10 мин, Тяжелые хлопья и крупная взвесь осаждаются в...
Устройство для биохимической очистки сточных вод
Номер патента: 1446115
Опубликовано: 23.12.1988
Авторы: Афанасьева, Ловцов
Метки: биохимической, вод, сточных
...этом кольцевой перфорированный распределитель 3 соединен с приемной каме" рой 7 эжектора 2 посредством гибкой вставки 8 и снабжен механизмом 9 перемещения, для подачи и отвода сточной воды предусмотрены подводящие 10 и отводящие 11 трубопроводы 25 и сборный лоток 12.Устройство работает в цикличес: ком режиме.При осуществлении первого цикла кольцевой перфорированный распределид тель 3 располагается над уровнем жиц" кости, что позволяет соединить приемную камеру 7 эжектора 2 с атмосф,":" ой через гибкую вставку 8, Эжек-.гор 2 работая в качестве.аэратора,по-РЛ:3 дает в сточную воду водовоздушную смесь. Устройство работает в режиме азротенка, где осуществляется процесс нитрификации, т,е. окйсление аммонийного азота до нитратов, 40Во втором...
Установка для обезвоживания осадков сточных вод
Номер патента: 1446116
Опубликовано: 23.12.1988
Авторы: Боровой, Стецюк, Ушомирский
МПК: C02F 11/12
Метки: вод, обезвоживания, осадков, сточных
...лентой и т.д.) нанем, образует с его поверхностью лоток 12 и расположен ниже Фильтровального рукава 3, Участок барабанамежду рукавами 3 и буртиком 11 выполненперфорированным, при этом перфорациявыполнена в виде щелеобразных отверстий 13, которые расположены по винто-вой линии на барабане, В полости барабана. 1 на его внутренней поверхности под щелеобразными отверстиями 134установлен козырек 14, В нижней части барабан снабжен поддоном 15 и патрубком 16 для отвода собранной жидкой фазы.Установка работает следующим обра"зом,Раме 6 с прижимными валиками 7сообщается крутящий момент посредством шестерни 10 привода. Через патрубок 4 осадок сточных вод поступаетв рукавный фильтр 3 и перемещается внем движущимися прижимными валиками...
Аппарат для обезвоживания осадков
Номер патента: 1446117
Опубликовано: 23.12.1988
Авторы: Акимов, Новопавловский, Соловьева, Цветкова
МПК: B01D 29/94, C02F 11/12
Метки: аппарат, обезвоживания, осадков
...которого соответствует углу наклона участка боковой стенки под разгрузочным отверстйем 10. В канавку 9 с двух сторон рамы .входят штыри 11, установлен ные внутри корпуса непосредственно эа разгрузочным отверстием.Аппарат работает следующим образом.Скребковый механизм при открытой крышке 3 устанавливается так, чтобы штыри вошли в нижнюю горизонтальную часть канавки 9 на раме 8. При этом нож 7 оказывается приподнятым над фильтрующей перегородкой 2 на высоту, соответствующую разности от" меток между нижней кромкой разгрузочного отверстия 10 и верхои фильтрую- щей перегородки 2. Затеи в корпус 1 по трубопроводу 5 подается исходный осадок; После прекращения подачи осадка осуществляется перемещение скребкового механизма в горизонтальном...
Катализатор для окисления сернистых соединений
Номер патента: 1447395
Опубликовано: 30.12.1988
Авторы: Бабиков, Боткин, Войтик, Епифанцева, Корнус, Кочеткова, Спиркин, Шмидт, Шпилевская, Шушарина
МПК: B01J 31/18, C02F 1/74
Метки: катализатор, окисления, сернистых, соединений
...30 г катализатора, изготовленного в условиях примера 1. Катализаторную стружку загружают в металлический реактор периодического действия с термостатирующей водяной рубашкой, диспергаторомпластинкой в нижней части реактора,образцовым манометром для контролярабочего давления, Воздух подают избаллона через редуктор, дозировкуосуществляют при помощи реометрана выходе из реактора. Отдувочныегазы проходят через систему поглотителей контроля сероводорода. Сероводород пластовой воды окисляют в статическом режиме при комнатной температуре, давлении 3 ати в течение5 мин при подаче 5 л воздуха на 1 лобрабатываемой воды.Все полученные катализаторы (различного состава) испытывают по вышеуказанной методике в сравнении спрототипом. Анализ...
Устройство для биологической очистки сточных вод “биофильтратор
Номер патента: 1447754
Опубликовано: 30.12.1988
Автор: Таварткиладзе
МПК: C02F 3/08
Метки: биологической, биофильтратор, вод, сточных
...циркуля-. ционный активный ил за счет энергии вращающихся дисков. Смесь сточных вод и возвратного активного ила в камере 1 аэрации интенсивно перемешивается и циркулирует в результате вращения дисков 2 с перфорацией. Перфодиски 2 погружены в очищаемую жидкость на 0,45 диаметра и вращаются против часовой стрелки. В результате гидродинамических особенностей сооружения в Точке ввода сточных вод имеется понижение уровня свободной поверхности относительно статического уровня. Созданный кинематический режим течения жидкости обеспечивает массообмен между камерами 1 и 3 аэрации и сорбции, Интенсивный массообмен ускоряет скорости массопереноса на поверхность прикрепленного биоценоза и циркулирующего активного ила, что в целом сокращает общее...

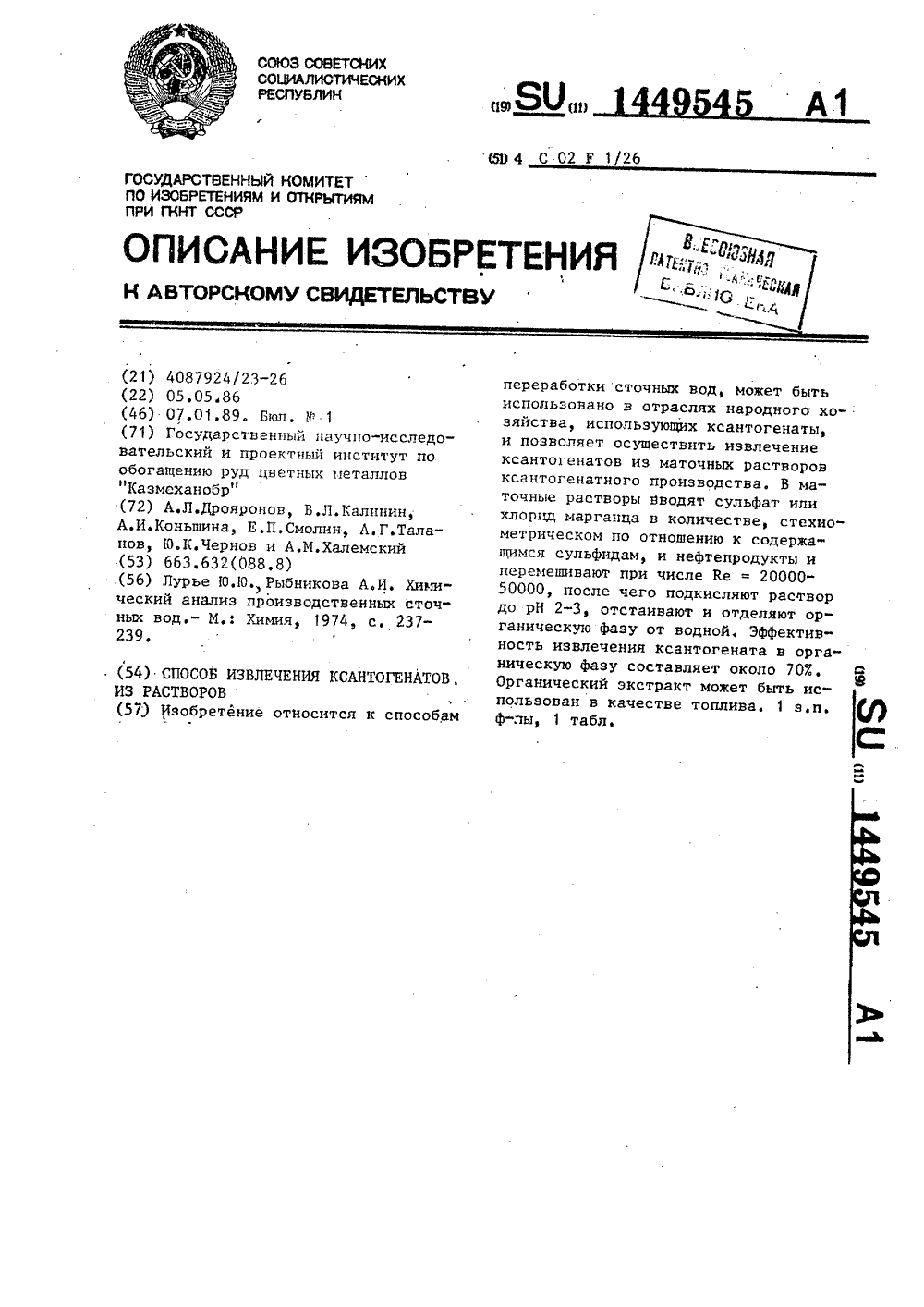

Способ извлечения ксантогенатов из растворов
Номер патента: 1449545
Опубликовано: 07.01.1989
Авторы: Дрояронов, Калинин, Коньшина, Смолин, Таланов, Халемский, Чернов
МПК: C02F 1/26
Метки: извлечения, ксантогенатов, растворов
...24 мас. ксантогената, вводят 10 г сульфатамарганца, 200 мл керосина и перемешивают со скоростью 200 об/мин (число Ке = 20000). При перемешиваниидобавляют концентрированную сернуюкислоту до рН 3, отстаивают в течение 5 мин и разделяют органическую иводную фазы, Объем органической фазы составляет 360 мл. В водной Фазексантогенат отсутствует. Эффективность извлечения ксантогената в органическую фазу составляет 70%.П р и м е р 2. Способ осуществля-.ют по примеру 1, но вместо сульфатамарганца вводят хлорид, а в качественефтепродукта используют машинноемасло.Эффективность извлечения ксантогената в органическую Фазу составля"ет 68%, В водной фазе ксантогенатотсутствует,В таблице представлены результатыпо эффективности извлечения...
Аппарат для насыщения жидкостей газом
Номер патента: 1449546
Опубликовано: 07.01.1989
Авторы: Петров, Соколов, Яблокова
МПК: B01D 53/18, C02F 3/22
Метки: аппарат, газом, жидкостей, насыщения
...аппарата, внутри которых коаксиально размещены трубы меньшего диаметра для подвода газа. По длине труб с постоянным шагом располагаются газораспределительные камеры 3, выполненные в виде двухвложенных друг в друга конфузоров 10 и 11, являющихся продолжениями внутренних и наружных труб системы. Образуемые конфузорами противоположнъж труб щели 12 и 13 расположены параллельно осям труб напротив друг друга, причем отношение расстояния между параллельными трубами к шагу расположения гаэораспределительных камер 3 составляет 1,7 " 1,8, а отношение высоты расположения парал" лельных трубнад днищем аппарата к шагу расположения газораспределительных камер составляет 0,5 - 0,6,Аппарат работает следующим образом.Жидкость из нижней части обечайки...
Устройство для флотационной очистки сточных вод
Номер патента: 1451098
Опубликовано: 15.01.1989
Автор: Копылов
Метки: вод, сточных, флотационной
...подпор 35 перед щелевым выпуском 6 и тем самым обеспечивают одинаковый расход воды через щель по всему сечению флотационной ванны. Распределители 7 потока, выполненные в виде вертикальных плас тин, расположенных вдоль оси флотационной ванны, выравнивают поток вдоль флотационной ванны, создавая при этом плавный поток воды, в котором происходит всплывание пузырьков 45 воздуха с закрепившимися на них частичками волокна.Устройство работает следующим образом.Сточная вода, предварительно сме шанная с воздухом, подаваемым эжектором 9, при помощи насоса 8 подается в приемную камеру 2, где в результате падения давления до атмосферного из воды выделяются мельчайшие 55 пузырьки воздуха. Из приемной камеры 2 поток воды поступает в напускной желоб...
Способ очистки сточных вод от нефтепродуктов и масел
Номер патента: 1451099
Опубликовано: 15.01.1989
Авторы: Воронина, Егорова, Ковалев, Макаров, Савицкая, Сакалова, Семенова
МПК: C02F 1/28
Метки: вод, масел, нефтепродуктов, сточных
...производства бумаг и картонаПеред применением его высушивают прикомнатной температуре и получают 20фильтроматериал следующего состава, 7.: асбестовая порода 71-74;оксид цинка 10-11; сопутствующая порода 11-13; остальное - крахмал,латекс, 25Крахмал и латекс являются связующими веществами, которые скрепляютотдельные волокна асбеста на некотором расстоянии, создавая тем самымструктурный каркас и не позволяя 30волокнам слипаться.Регенерацию материала осуществляютопрокаливанием при 600 С.В результате неполного сгоранияорганических примесей при регенерации образуется углерод, сообщающийфильтрующей загрузкедополнительныесорбционные свойства и сохраняющийструктурный каркас.П р и м е р, Сточные воды цеха 40производства полиэфирных...
Способ предотвращения слизеобразования
Номер патента: 1451100
Опубликовано: 15.01.1989
Авторы: Большова, Бондарь, Васичкина, Геваза, Голик, Завацкий, Паршиков, Пшеничников, Симонова
МПК: C02F 1/50
Метки: предотвращения, слизеобразования
...этиленбис-(диметилкарбоксиметил)дихлоридаммония присоотношении 10:1. Затем смесь опробуют.на пяти тест-организмах. Результаты представлены в табл. 1,П р и м е р 2. Смесь для предотвращения слизеобразования готовятсмешением катамина АБ и этония присоотношении 2:1. Затем смесь опробуют на тех же тест-организмах, чтов примере 1,Результаты представлены в табл,2П р и м е р 3. Смесь для предотвращения слизеобразования готовятсмешением катамина АБ и этония присоотношении 5:1 и проверяют на тесторганизмах,Результаты представлены в табл. 3. Снижение концентрации этония ниже,чем 10:1, ведет к потере токсичности.Увеличение концентрации этониявыше, чем 2:1, дает незначительныйдополнительный эффект биоцидныхсвойств, но влечет за собой...
Способ очистки сточных вод от красителей
Номер патента: 1451101
Опубликовано: 15.01.1989
Авторы: Лобанов, Сапогов, Филиппов, Шлома, Эльберт, Эндюськин
МПК: C02F 1/58
Метки: вод, красителей, сточных
...красителя ярко-красного 6 С, содержащие 20 г/л красителя, 140 г/л НаС 1, имеющие РН 6,5, при 25 С и перемешивании загружают мочевину в 15 количестве 30 г/л (1,5 мас.ч. на 1 мас.ч. красителя), формальдегид в количестве 1,35 моль на 1,0 моль мочевины. Затем вводят соляную кислоту до РН 0,75 и перемешивают в 20 течение 1 ч.Образовавшийся олигомер отделяют фильтрованием. Остаточная концентрация красителя в фильтрате 440 мг/л, степень очистки 97,83.П р и м е р 2. В сточные воды 25 производства красителя активного черного К (РН 5, содержание красителя 15 г/л, хлоридов натрия и калия 190 г/л) пои 22 С и перемешивании загружают 4 г/л НИС 1, через 5 мин 30 мочевину в количестве 22,5 г/л (1,5 мас.ч. на 1,0 мас,ч. красителя), формальдегид...
Способ биологической очистки шахтных вод от минеральных солей
Номер патента: 1451102
Опубликовано: 15.01.1989
Авторы: Варенко, Винниченко, Мисюра, Хирная
МПК: C02F 3/32
Метки: биологической, вод, минеральных, солей, шахтных
...водорослей, кг/м : резуха5,морская 2,0; занникелия стебельчатая2,1; хара 2,2; рдест курчавый 1,8;злодея канадская 2,3; роголистниктемно-зеленый 2,4; рдест блестящий2,3; уруть мутовчатая 1,8; нитчатыеводоросли дпя доочистки кладофора2,5; энтероморфа 2,6.П р и м е р 3, Осуществляют аналогично примеру 1 со следующим количеством водорослей, кг/м : резухаморская 1,7; занникелия стебельчатая1,8; хара 1,9; уруть мутовчатая 1,5;рдест курчавый 1,6; рдест блестящий1,9; элодея канадская 2,2; роголистник темно-зеленый 2,1; кладофора2,0; энтероморфа 2,2.Это количество водорослей являетсяоптимальнъгм для жизнедеятельностиводорослей и осуществления ими очистительной функции.Данные деминерализапии по примерам 1, 2 представлены в табл. 1.Сравнительные...
Реактор для анаэробного сбраживания отходов
Номер патента: 1451103
Опубликовано: 15.01.1989
Авторы: Аллянов, Ларкин, Леховицер, Ягудин
МПК: C02F 11/04, C02F 3/28, C12M 1/02 ...
Метки: анаэробного, отходов, реактор, сбраживания
...через патрубок 4.Для наиболее интенсивного процесса брожения необходимо периодическое перемешивание массы в резервуаре 1.В установившемся режиме работы во время анаэробного сбраживания прерыватель О потока перекрыт и давление биогаза в газовых полостях центрального 7 и периферийных 8 отсеков одинаково, а следовательно, и уровень сбраживаемой массы во всех трех отсеках одинаков, При отборе биогаэа через патрубок 3 из централь. ного отсека 7 давление в газовой камере этого отсека понижается, Создается разность давлений между отсеками 7 и 8. Под действием этой разности давлений уровень сбраживаемой массы в отсеке 7 повышается, а в отсеках 8 понижается. Такое движение массы наблюдается до тех пор, пока уровень массы в отсеках 8 не опустится...
