Фильтр для очистки жидкости
Номер патента: 1344387
Опубликовано: 15.10.1987
Авторы: Дерига, Кузовлев, Малышев, Синцов, Чистосердов, Ястребов
МПК: B01D 24/20, C02F 1/52
...трубы водораспределительной системы 5, усреднительную камеру 6, съемные контейнеры 7 со стенками из листового металла, делящими всю площадь фильтрации на отдельные секции. Днища 8 контейнеров выполнены перфорированными или сетчатыми. На стенках и днищах расположены фиксаторы 9, удерживающие волокнистую загрузку от перемещения в верхнюю зону контейнера, сливные лотки 10 для очищенной воды, сборный лоток 11, трубопровод 12 отвода очищенной воды, трубопровод 13 отвода грязной воды после генерации, трубопровод 14 для опорожнения фильтра, трубопровод 15 подвода сжатого воздуха, воздушный коллектор 16 и перфорированные трубы 17 воздухораспределительной системы для подачи воздуха при регенерации фильтра. Фильтр работает следующим...
Способ получения сорбента для очистки воды от нефтепродуктов
Номер патента: 1344401
Опубликовано: 15.10.1987
Авторы: Динер, Полушкин, Чещевой
МПК: B01J 20/16, C02F 1/28
Метки: воды, нефтепродуктов, сорбента
...полимериэациимала и процесс неэффективен, а придавлении пара выше 320 мм рт.ст, наблюдается неравномерность покрытиякаолина модифицирующим слоем полимера (образец 10). 2Иэ данных табл.2 следует, что в результате обработки цикл ,ентадиеном в выбранных условиях на поверхности каолина образуется до 47. прочнозакрепленного полимера (по известному способу до 27.), а также ускоряется процесс получения сорбента.Данные табл.3 показывают, что сорбент, полученный по предлагаемому способу, не уступает известному по таким эксплуатационным свойствам, как водопоглощение и сорбционный объем бенэола.Капиллярный подсос и степень фпотации у сорбентов имеют предельно возможные значения и поэтому одинаковы. В то же время нефтеемкость у сорбента...
Термический деаэратор
Номер патента: 1344737
Опубликовано: 15.10.1987
Авторы: Кондратьев, Сенигова
Метки: деаэратор, термический
...в него трубой 10, соединенной с пространством колонки 3 между струйной и барботажной тарелками 20 4 и 5. Поддон 9 сообщен 1./-образной трубкой 11 с водосливным гидрозатвором 8. Деаэратор имеет патрубки 12, 13 и 14 подвода деаэрируемой воды и пара и отвода выпара. Струйная и барботажные тарелки 4 и 5 формируют струйный отсек 15.Термический деаэратор работает следующим образом.Подлежащая нагреву и деаэрации вода через патрубки подвода воды 12 поступает на струйную тарелку 4, откуда струями сливается на начальный участок барботажной тарелки 5. Пройдя обработку паром, подающимся в паровое пространство бака- аккумулятора 1 через патрубок 13, на барботажной тарелке 5 вода через водосливной гидрозатвор 8 сливается в бак-аккумулятор...
Способ получения углеродсодержащего сорбента
Номер патента: 1344738
Опубликовано: 15.10.1987
Авторы: Егоров, Жабо, Калинин, Мешко, Мнушкин, Навроцкий, Сергиенко
МПК: B01J 20/20, C02F 1/28
Метки: сорбента, углеродсодержащего
...способу производится при температуре до 1800 фС вфакеле котлоагрегата. Количество частиц угля, пбдаваемого в топку котлоагрегата, а также время их пребыванияв топке как и в предложенном спо-,собе остаются постоянными,Угрубление помола сырья (содержание фракции +90 мкм (10-70%) приво. -дит к понижению среднемассовой температуры в топках до 1200-1500 С. Прибольшей крупности частиц температурастановится ниже 1200 С и процесс горения протекает. неустойчиво, термическая обработка сырья происходитмалоэффективно, в результате чеговыход годного продукта снижается,В табл, 3 приведены данные по вли.янию содержания фракции +90 мкм висходном сырье на количественный сос.тав компонентов сорбента и его эффективность при одноразовой очистке...
Устройство для магнитогидродинамической обработки воды
Номер патента: 1344739
Опубликовано: 15.10.1987
Авторы: Агаева, Асланов, Ковалев, Мязитов, Парсаданов, Сулейманов
МПК: C02F 1/48
Метки: воды, магнитогидродинамической
...полюсами 9 постоянных магнитов соседнегос ним элемента 5. Каждый элемент 5одной из секций 4 расположен напротив промежутка 6 между элементами 5соседней с ней секции 4. Каждая парапротивоположных полюсов 8 и 9 постоянных магнитов 7 выполнена одной полярности, Каждая пара соседних полюсов 8 и 9 выполнена разноименной полярности, Полюса 8 и 9 снабжены полюсными наконечниками 10 в виде трехгранных призм,Устройство работает следующим образом.35 Во входное отверстие 2 поступает обрабатываемая вода, которая движется через решетку следующим образом, Поток проходит по промежуткам 6 междуао элементами 5, обтекая наконечники 10 противолежащих полюсов 8 и 9, подвергаясь периодически сменяющим друг друга сужениям и расширениям, а также...
Материал полок тонкослойного модуля для разделения водоиловой смеси аэротенка
Номер патента: 1344740
Опубликовано: 15.10.1987
Авторы: Васильченко, Клеандров
МПК: C02F 3/02
Метки: аэротенка, водоиловой, материал, модуля, полок, разделения, смеси, тонкослойного
...наиболее подходящим материалом для изготовления полок тонкослойного модуля. Изобретение относится к разделению гидросмесей, а точнее к материалам, используемым для изготовления полок тонкослойного модуля для разделения водоиловых смесей аэротенков.Цель изобретения - повышение степени предотвращения биообрастания полок тонкослойного модуля.Цель достигается применением известного материала, используемого в электротехнической промышленности - полиэтилентерефталатной пленки.Полиэтилентерефталатная пленка (ТУ 6-05-1794-76) является разновидностью полиэфирных пленок (уд. вес.1,38"1,39 г/см ) и применяется для электрической изоляции в качестве лент для станочного оборудования и конденсаторных обмоток. Она представляет собой стабильныйматериал...
Устройство для аэрации жидкости
Номер патента: 1344741
Опубликовано: 15.10.1987
Авторы: Волков, Козлова, Матвеев, Семенов
...Оции подачи воздуха и исключение кольматации фильтросных элементов.На чертеже схематически показанопредлагаемое устройство.Устройство включает аэротенк 1, в 15котором установлен цилиндрический корпус 2 с расширяющейся нижней частью3 и размещенной в ней открытой снизу камерой 4, верхняя часть которойсостоит иэ фильтросных или перфорированных элементов 5.Открытые снизу цилиндрический корпус и камера с находящимся в ней поплавком 6, гибко соединенным с закрепленным на пружине 7 клапаном 8, эакрывающим отверстия 9 в воздуховоде10, установлены на опорах на днищеаэротенка,Устройство работает следующим образом,Необходимое количество воздухачерез воздуховод 10 подается в откры тую снизу камеру 4, откуда воздухдиспергируется через...
Аппарат для аэрации жидкости
Номер патента: 1344742
Опубликовано: 15.10.1987
Метки: аппарат, аэрации, жидкости
...4,статор 6 и диск 7 образуют единуюжесткую конструкцию, закрепленную накорпусе 1 при помощи кронштейнов 9,2Аппарат работает следующим образом.Обрабатываемая жидкость заливается в аппарат до необходимого уровня таким образом, что диспергатор газа оказывается затопленным на незначительную величину. После включения привода, лопасти ротора 5 отбрасывают.жидкость к периферии. В результате этого части лопастей, обращенные к валу, оказываются освобожденными от жидкости. Граница между жидкостью и газом, пересекаемая вращающимися лопастями, сильно деформируется, что обеспечивает интенсивное диспергирование газа в жидкость, В результате того, что ротор 5, воздействуя на жидкость, создает определенный напор, газожидкостная смесь выбрасывается в...
Термический деаэратор
Номер патента: 1345007
Опубликовано: 15.10.1987
Авторы: Кондратьев, Сенигова
Метки: деаэратор, термический
...тарелкой 5. К колонке 2 присоединены патрубки 12, 13 и 14 дляподвода воды, пара и отвода выпара,а на сливе барботажной тарелки 5 установлено водосливное устройство 15,Термический деазратор работаетследующим образом.Подлежащая деаэрация вода по патрубкам 12 поступает на водораспределительную тарелку 3, откуда сливаетсяна переливную тарелку 4 и затем наначальный участок барботажной тарелки 5. Пар подводится в нижнюю часть 45колонки 2 через патрубок 13, по каналам 10 поступает под барботажную тарелку 5 и, многократно проходя черезслой воды, конденсируется на струях.Деаэрируемая вода проходит вдоль барботажной тарелки 5 из отсека в отсек9 через патрубки 11 и затем черезводосливное устройство 15 отводитсяв бак-аккумулятор 1,При...
Способ очистки сточных вод, содержащих нефть или ее продукты
Номер патента: 1346182
Опубликовано: 23.10.1987
Авторы: Ли, Тронов, Хохлов, Ширеев
МПК: B01D 17/028, C02F 1/40
Метки: вод, нефть, продукты, содержащих, сточных
...вод, содержащих нефть или продукты ее переработки, и может быть использовано в нефтедобывающей, нефтеперерабатывающей и химической отраслях промышленности.Цель изобретения - повышение эффективности процесса разделения.На чертеже представлена технологическая схема осуществления предлагаемого способа очистки сточных вод.Поток загрязненной воды плотностью 1,12, сбрасываемой с установки 1 предварительного сброса и содержащей капли нефти размером от 3 до 300 мкм в количестве 1580 мг/л, вязкостью 29 сП и плотностью 0,877 при 19 С направляют для очистки на установку, работающую в две ступени при производительности 18000 мз/сут. Очищаемую воду через распределительное устройство 2 вводят в полость трубы 3 и тран спортируют снизу вверх к границе...
Аппарат для магнитной обработки водных систем
Номер патента: 1346583
Опубликовано: 23.10.1987
Авторы: Бухолдина, Вировлянская, Зерницкий, Крылов, Пичугина
Метки: аппарат, водных, магнитной, систем
...8, установленные на центральных магнитодержателях 7, расположены между неподвижными магнитами 4 верхней и нижней стенок корпуса 1, причем указанные магниты 4 и 8 ориентированы одноименными полюсами к оси аппарата.Аппарат работает следующим образом.Обрабатываемая водная система че рез входной патрубок 2 поступает в корпус 1 и движется по сужающемуся45 водительностью,5 10 15 20 25 30 35 40 по высоте каналу (длинные стрелки,Фиг,1), образованному неподвижнымимагнитными системами 4 и центральными магнитодержателями 7 с магнитами8, пересекая магнитное поле, образованное постоянными ферритобариевымимагнитами. При движении в каналахскорость водной системы и напряженность магнитного поля увеличиваются,достигая максимума на участках...
Устройство для магнитной обработки водных систем
Номер патента: 1346584
Опубликовано: 23.10.1987
Авторы: Сванбаев, Хакимжанов
МПК: C02F 1/48
Метки: водных, магнитной, систем
...размерами вдоль оси устройства образуются магнитные поля с различным направлением и длиной силовых линий, а следовательно, и с разной энергией магнитного поля. Магнитное поле магнитов 2, у которого энергия поля в пять раз больше чем у магнита 1, изгибает линии магнитного поля магнита . При этом вектор напряженности магнитногс поля магнита 1 изменяет свое направление.Величина напряженности магниткогс поля по всему сечению устройства является одинаковой, так как в устройстве устанавливаются магниты, изготовленные из феррита одной марки.При прохождении по каналу устройства вода проходит через магнитные поля, сила воздействия магнитного поля на поток обрабатываемой жидкоС 6584 2ти позволяет повысить эффективность ее обработки, На входе и...
Способ очистки сточных вод от взвешенных веществ
Номер патента: 1346585
Опубликовано: 23.10.1987
Авторы: Зезин, Ибрагимова, Кабанов, Касаикин, Курдюмов, Соловьева, Ющенко
МПК: C02F 1/56
Метки: веществ, взвешенных, вод, сточных
...достижения остаточной концентрации взвешенных веществ 0,05 г/л, составляет для предлагаемого способа 21 мин, а для известного 25,7 мин,П р и м е р 2, Готовят комплекс ПАА с октадецилтриметиламмонийбромидом (ОТАБ) при соотношении нормальностей компонентов 10:1. Для его получения к О мл 0,2 Е-ного водного раствора ПАА добавляют 1 мл 1,105 Е- ного водного раствора ОТАВ. Коэффициент седиментации полученного комплекса 2,38.К 5 л сточных вод прокатного производства, содержащих 2 г/л твердого в пульпе, добавляют раствор полученного флокулянта при концентрации последнего 0,7 мг на 1 л сточных вод. После отстаивания в течение 15 мин степень осветления воды составляет 94,87, а по известному способу при использовании ПАА (1 мг/л) 92,97.сВремя,...
Способ очистки сточных вод от нефтепродуктов
Номер патента: 1346586
Опубликовано: 23.10.1987
Авторы: Абдуллаев, Мамед-Заде, Наумова
МПК: C02F 1/58
Метки: вод, нефтепродуктов, сточных
...ч Изобретение относится к очисткевысокоминералиэованных и высокомутных Вод от нефтепродуктов и взвешенных веществ и может быть использованово всех отраслях народного хозяйства, требующих очистки сточных вод.Целью изобретения является повышение степени очистки,П р и м е р. Пластинчатый масляный отход производства присадкиИХПподвергают термической обработке при 500-600 Г в течение 2 ч.Присадка ИХПпредставляет ссбой смешанную соль алкилфенопята магния и фосфорно-серного сополимераизобутилена со стиролом с.труктурнойформулы:У о ЯКР,бгде Р, - - 1; / О./фй- С- СВ состав отхода производства этойприсадки входят, мас.7: Мц(СОэ) 8590; Мп(ОН)г 1-4; М 9 (РО) 4-5, присадка ИХП1-6,Полученный после термообработкипродукт имеет вид сероватого пеплаи в...
Способ биологической очистки сточных вод от фосфора и азота
Номер патента: 1346587
Опубликовано: 23.10.1987
Авторы: Коган, Рубин, Скирдов, Швецов, Щербина
МПК: C02F 3/30
Метки: азота, биологической, вод, сточных, фосфора
...Полный период аэробной обработ-.ки составляет 8 ч, Избыточный активный ил удаляют после 1/4 периодааэробной обработки, что составляет2 ч. Содержание фосфора в избыточномактивном иле при этом составляет58,0 мг/г ила по сухому веществу, Сизбыточным активным илом удаляется6,29 мг/л Фосфора. Рециркуляция иловой смеси из аэробной зоны в бескислородную составляет 3807 Оставшуюся часть иловой смеси подают в отстойник, где активный ил удаляют от45 очищенной воды и затем рециркулируютв анаэробную зону. Рециркуляция активного ила в анаэробную зону составляет 1003.Очищенная вода имеет остаточнуюконцентрацию, мг/л: общий фосфор0,71; азот аммонийный 0,98; азотнитратов 14,74,Степень очистки сточной воды отфосфора составляет 89,862,...
Устройство для биологической очистки воды водоемов и водотоков
Номер патента: 1346588
Опубликовано: 23.10.1987
Авторы: Ильевский, Сотников, Фалалеева
МПК: C02F 3/32
Метки: биологической, водоемов, водотоков, воды
...объемных весов.Собирают оболочки 1 в следующей последовательности.На слипе раскатывают рулонную дель и отделяют часть, соответствующую нижнему полотнищу оболочки 1, На нижнее полотнище укладывают равномерным слоем смесь с одновременным закреплением стяжек 8. Раскатывают рулонную дель по слою смеси и отделяют часть, соответствующую верхнему полотнищу оболочки. Полотнища соединяют друг с другом по периметру с одновременной постановкой с заданным шагом проушин 9 стягивают размещен" ными равномерно по площади полотнищ стяжками 8.Оболочки 1 соединяют последовательно друг с другом в гирлянды 2 посред ством пропуска капронового троса 10 через проушины 9 и стягивания их.1346588 Аналогично первой рядом с неюсобирают вторую гирлянду 2 и,...
Способ биохимической очистки сточных вод от диметилацетамида
Номер патента: 1346589
Опубликовано: 23.10.1987
Авторы: Бородина, Дмитриева, Иванов, Логинова, Рудакова, Чамаев
МПК: C02F 3/34
Метки: биохимической, вод, диметилацетамида, сточных
...ступень подают сточную воду с концентрацией ДМАА 1200 мг/л, Концентрация активного ила составляет 4,5 г/л, рН 7,0. Через 9 ч аэрации в первой ступени вода содержит 15 мг/л ДМАА и 160 мг/л ДМА и направляется во вторую ступень, где подвергается очистке в течение 15 ч при концентрации активного ила 3,2 г/л и рН 6,8 после чего очищенная вода имеет сле-, дующие показатели". ХПК - 80 мг/л, БПК - 14 мг/л, ДМАА и ДМА отсутствуют еП р и м е р 3. В первую ступень . подают сточную воду с концентрацией ДМАА 1200 мг/л. Концентрация активного ила составляет -4,2 г/л, рН 7,5. Через 9 ч аэрации в первой ступени вода содержит 22 мг/л ДМАА и 170 мг/ /л ДМА и направляется во вторую ступень, где подвергается очистке в течение 15 ч при концентрации...
Способ обработки осадков сточных вод
Номер патента: 1346591
Опубликовано: 23.10.1987
Автор: Дорофеев
МПК: C02F 11/00, C02F 11/12
...44,0 м . Сэучетом возврата фугата в гравитационный уплотнитель суточный расход егоэна центрифугу 300 м /сут, часовой12,5 м/ч, Для обезвоживания аэробностабилизированного уплотненного фугата достаточно одной центрифуги типаОГШК,Суточная нагрузка по исходнойсмеси на уплотнитель первой ступени535 м /сут. Объем уплотнителя 45 мф.По известному способу в уплотни"теле совместно уплотняют избыточныйактивный ил, сырой осадок первичныхотстойников и аэробно-стабилизированный фугат, Уплотненную смесь центрифугируют. С учетом возврата фугатав уплотнйтель нагрузка на него составляет 1 200 м /сут. При двухчасовомуплотнении объем уплотнителя 100 мОбъем минерализатора при продолжительности процесса аэробной стабилизации 8 сут и с учетом возврата...
Устройство для обработки сточных вод
Номер патента: 1346592
Опубликовано: 23.10.1987
Авторы: Куралесин, Павлов, Тройнин, Уметский
МПК: C02F 11/04, C02F 11/06, C02F 3/06 ...
...газовый колокол 4 находится в нижнем, положении, а гофрированная труба 8 сжата.В процессе анаэробного сбраживания выделяется газ, который скапливается в газовом колоколе 4. По мере накопления газа эа счет возрастания давления происходит постепенное вертикальное перемещение газового колокола по направляющим 7 с помощью роликов 6 н перемешивание осадка лопатками 5.При достижении колоколом верхнего положения открывают вентиль 20 и от-водят газ потребителю или сбрасывают в атмосферу по патрубку 19. При падении давления внутри колокола последний опускается под действием собственной массы. При этом лопатки 5 вновь равномерно перемешивают осадок,В режиме аэротенка устройство работает следующим образом.Устройство освобождается от осадка,...
Установка для обезвоживания осадков сточных вод
Номер патента: 1346593
Опубликовано: 23.10.1987
Авторы: Ермаков, Ряжских, Скуфинская, Щербина
МПК: C02F 11/12
Метки: вод, обезвоживания, осадков, сточных
...рукава 8 и перемещается, постепенно обезвоживаясь и сгущаясь, к патрубку 7 и выгрузочному концу 77 рукава посредством обкатки роликов 42, образуя шлам, который в нижней части трубы 4 выгружается в технологические транспортные средства (не показаны).филвтрат при обезвоживании осадков удаляется через стенки оболочки рукава и через образующийся на внутренних стенках слой шлама.Фильтрат, стекающий из емкости 73 рукава 8 за счет только гравитации (фиг.5) или отжима роликами 42 (фиг.б), попадает с наружной стороны рукава 8 в камеру-канал 48 и далее через перфорацию 50 во внутреннюю сливную полость 49 и средства 72 удаления фильтрата. При этом часть жидкости с нижней части 74 рукава 8 сразу же непосредственно по. падает в...
Способ обработки осадка сточных вод
Номер патента: 1346594
Опубликовано: 23.10.1987
МПК: C02F 11/14
...Прошедшая катодную камеру диафрагменного элект- ЗО ролизера, вода имеет сильнощелочную реакцию и вопоизмененную структуру молекул. При контакте с осадком такая вода обуславливает нейтрализацию отрицательного заряда коллоидов из 35 грубодисперсных примесейих агрегирование и выпадение частиц в такой концентрированной среде, какой является осадок сточных вод. Обработанный таким образом осадок влажностью 4 О90-98% подают на вакуум-фильтр и фильтруют с получением кека влажностью 72-85%. Необходимость в коагулянте полностью отпад; . при одновременном повьппении коагул"рующей 45 способности грубодисперсных примесей осадка по электрокинетическоку потенциалу.П р и м е р. Обработке попл житосадок из первичных отстойников влаж О ностью 98% и...
Состав для обезвоживания продуктов флотации
Номер патента: 1346595
Опубликовано: 23.10.1987
Авторы: Вайль, Лиходей, Лось, Мельник, Полковниченко, Правдин, Руд, Тетерук, Чепикова, Шаршков, Яценко
МПК: C02F 11/14
Метки: обезвоживания, продуктов, состав, флотации
...подводными патрубками помещают кислый гудрон - отход производства сульфонатных присадок, к которому при перемешивании и температуре 40 о50 С прибавляют оксиэтилированные алкилфенолы. Смесь перемешивают в течение 30-60 мин, а затем полученную смесь перемешивают с гидрооксидом натрия до достижения нейтральнойО среды, Полученный таким образом состав испытывают при обезвоживании фпотоконцентрата обогатительной Фабрики. Характеристика Флотоконцентрата обогатительной Фабрики коксохимического завода следующая: крупность класса 0,5 мм, зольность 6- 7%, влажность 28,2 мас.%. При обезвоживании в пульпу фпотоконцентрата, представляющую собой суспензию угольных частиц н воде, при концентрации 300 кг/м насыщенную воздухом, так как используют...
Деаэратор
Номер патента: 1346903
Опубликовано: 23.10.1987
Автор: Зимин
Метки: деаэратор
...Через всасывающий патрубок 18 в эжектор 17 засасывается атмосферный воздух (деаэрирующая среда) и воздухожидкостная смесь поступает через тангенциальный патрубок 9 во входной отсек 7 деаэратора. Эта смесь приобретает враща 5 10 15 20 25 30 35 40 45 тельное движение внутри кольцевой камеры, образованной стенкой корпуса 1, перегородкой 6 и обечайкой 11. Центробежные силы сепарируют (отделяют) воздух и абсорбированные им газы от жидкости. Жидкость переливается через верхнюю кромку обечайки 11 и, вращаясь, поступает в выходной отсек 8, Здесь вращение жидкости происходит с увеличением радиуса закрутки, поэтому скорость ващения падает, а давление растет. При этом в центре деаэратора образуется зона, заполненная газами, а у стенок корпуса -...

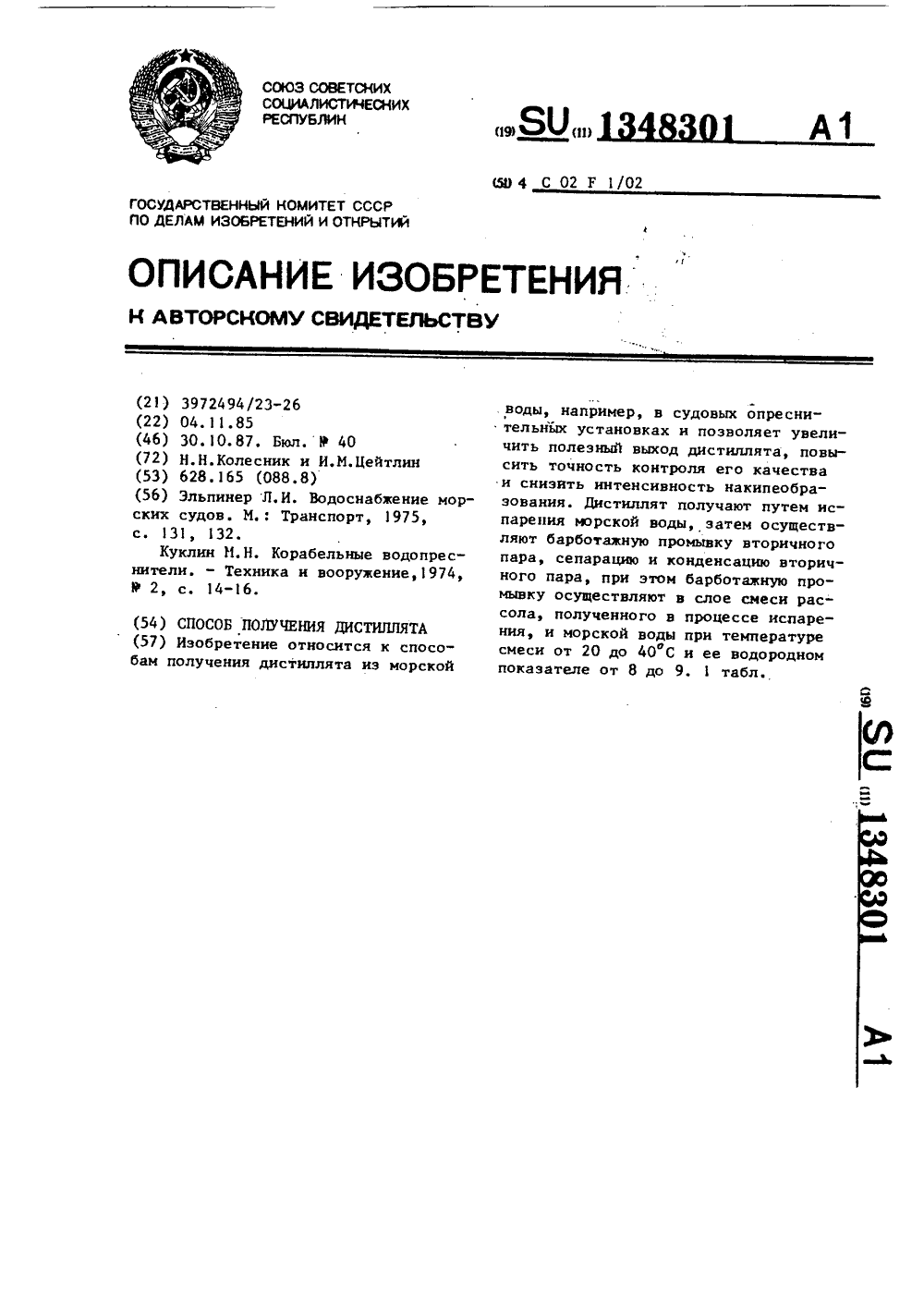

Способ получения дистиллята
Номер патента: 1348301
Опубликовано: 30.10.1987
Метки: дистиллята
...в нем солей в промывном растворе. В этом растворе одновременно с солями растворяется содержащийся в восходящем потоке вторичного пара углекислый газ. Промывная вода сливается в испаритель, а несколько увлажненный при барботажной промывке вторичный пар осушают и в связи с этим окончательно обессоливают в механическом сепараторе, затем конденсируют, а дистиллят откачивают и направляют потребителю, неконденсирующиеся газы эжектором отсасывают из конденсатора.Благодаря возвращению в испаритель растворенного в промывной воде углекислого газа увеличивается содержание в рассоле угольной кислоты,что способствует замедлению процесса накипеобраэованин. Кроме того, уменьшение поступления в конденсатор углекислого газа, растворяющегося в...
Способ обезвоживания птичьего помета
Номер патента: 1348325
Опубликовано: 30.10.1987
Авторы: Закрытной, Ревнивцев, Смирнова, Трусов, Якушкин
Метки: обезвоживания, помета, птичьего
...позволяет практически испольэовать процесс фильтрования для обезвоювания жидкого птичьего помета,Для удаления помета с территориикрупных птицеводческих предприятийв пометохранилище широко используютпневмотрацспорт, что требует разжижения помета значительным количествомводы, Для последующего вывоза пометаиэ пометохрацилища необходимо егообезводить до влажности, не превышающей 60-657., Обезводить жидкий помет до такой влажности методом фильтрования можно только при помощивспомогательных фильтрующих веществ.Использование традиционных вспомогательных фильтрующих веществ возможнои позволяет получить осадок необходимой влажности, однако при этомвозникает проблема утилизации большого количества отходов в виде осадка из смеси помета и...
Теплообменник-дегазатор
Номер патента: 1348621
Опубликовано: 30.10.1987
Метки: теплообменник-дегазатор
...го т. 335303305(тля, выцц,нцному в Ниле зчс(вика 2, и в)аимолействут через Го (.т.нки . црообрдзны 1 333303303(Гл 1, 331350.35(ц 3(чс 1 в Вр;33 й цзсги кольцевого кзндлд 8, и с жи,(кич теплоносителем в ниж)нии ц;сти кдндлд 8, цри эзом гдзосолерж 3- аий тилоноситль о(Г(джлается и цзсГично конлнсируется 0;Г 3)жле 33(ый гд.)осодержзций тцлоноситель Выод(т из цатрубка 5 цс рез вы,односчнис, расположенное В нижней чсти корпуса цол цатрубком 6, и н)разует пузыри, котцрь(е цолнимдкзтся 3)вер(, 33 роо.(я слой жилккти. При этом кон.(енсируемые компоненты газосодержа(цего тс ц,овки Геля частично конленсиру - к)тся,;3 остдльная чдсгь полводится к цдтрубку 6 отвоЛд гд.нкодржд(Него тсцлонкитля. ,1 ля учньцния кдцельного уноса жилкп ти в...
Устройство для очистки маслои нефтесодержащих сточных вод
Номер патента: 1350113
Опубликовано: 07.11.1987
Авторы: Куперман, Пальчицкий
МПК: C02F 1/40
Метки: вод, маслои, нефтесодержащих, сточных
...через тангенциальный выходной патрубок 2 подав" в корпус 1, где за счет тангенциального ввода возникает и поддерживается вращательное движение жидкости. Под действием центробежных сил инерции более тяжелые Фракции (вода и твердые включения) перемещаются к стенкам устройства и по гинтовой спиральной траектории спускаются в 11 ижнюю часть корпуса 1, Яадее легкие фракции (масло, нефть) сосредотачиВаются н приосевой зоне и носход 5 щим потоком выносятся в верхнюю часть корпуса 1, После заполнения корпуса 1 сточнОЙ водой и придания ей вращательного движения перекрывают входной патрубок 2 и прекращают подачу.Поверхность жидкости вращающейся в корпусе 1, принимает воронкообразную Форму, изменяющуюся во времени, Легкие фракции, скопившиеся у...
Устройство для осветления воды
Номер патента: 1351624
Опубликовано: 15.11.1987
Авторы: Виноградов, Павлов
МПК: B01D 21/08, B01D 27/00, C02F 1/52 ...
Метки: воды, осветления
...выходной патрубок 13 отводится внапорно-разводящую сеть, Водоворотные сопла 8 придают потоку жидкостивращательно-поступательное движение,которое обеспечивает турбулентный1 6242режим в зоне фильтрующих элементов.После намыва слоя порошка на фильтрующие элементы 1 О включается устройство для осветления воды.собирается конической распределительной перегородкой 7 и по трубопроводу 9 поступает в промывную емС 5 20 Жидкость, обработанная реагентами, через входной патрубок 15 поступает в вихревую камеру 1 хлопьеобразования, проходит трубчатый отстойник, камеру 5 отстоянной воды, распределительную перегородку 7, водо- воротные сопла 8, фильтрующие элементы 10 со слоем порошка, выходную камеру 12, выходной патрубок 13 и поступает в...
Устройство для очистки жидкостей
Номер патента: 1351883
Опубликовано: 15.11.1987
Авторы: Белозорова, Гирол, Саблий
МПК: B01D 21/02, C02F 1/24
Метки: жидкостей
...отвода осветленной жидкости изверхней и нижней части камеры разделения предусмотрены трубопроводы 13и 14,Устройство работает следующим образом.Очищаемую воду подают в камеруэлектрокоагуляции 3, откуда черездырчатую трубу 7 вода поступает вкамеру разделения 4. Пузырьки газа,образовавшиеся в камере электрокоагуляции, вносятся вместе с водой вкамеру разделения, где флотируют загрязнения из воды и образуют пену.Пена задерживается наклонными перегородками 5 и потоком жидкости выносится в карманы 8. Деление потока жидкости, насыщенного пузырьками газа,на отдельные потоки наклонными перегородками способствует повышению эф 1883 , 2фективности извлечения твердых компонентов из жидкости. Наклонные стенкикарманов обеспечивают поступлениешлама...
Устройство для механической очистки сточных вод
Номер патента: 1351884
Опубликовано: 15.11.1987
Авторы: Андреев, Бакалейников, Григорьев, Николаев
МПК: C02F 1/40
Метки: вод, механической, сточных
...вал 11, положение которого определяется размерами закрепленных на нем кулачков 12, Кулачки установлены с возможностью взаимодейст-вия с роликами 13, находящимися натягах 8. Вал 11 связан с вращающимсябарабаном 1 через цепные передачи14 и 15. Кроме того, на вращающемсябарабане 1 установлено храповое колесо 16, а на соответствующей стойке 7 - собачка 17, при этом храповоеколесо 16 застопорено собачкой 17.Устройством имеет отводящий лоток18, в котором расположен ленточныйтранспортер 19, на раме 20 которогона оси 21 установлен флажок 22,Устройство работает следующим об 40разом.При включении привода 4 начинаетвращаться барабан 1 с рядами пластин 3, передавая вращение через цепные передачи 14 и 15 на кулачки 12,При этом собачка 17...
