Номер патента: 1503921

Опубликовано: 30.08.1989

Авторы: Буренков, Сычев

МПК: B21C 23/22

Метки: плакирования, прошивке

...мере внедрения пуансона усилие прижима необходимо уменьшать от максимального значения внача ле до нуля при глубине внедрения пуансона на 0,5 диаметра, При истечении материала в направлении, встречном движению пуансона, кольцо-прижим необходимо перемещать со скоростью, равной скорости течения материала,Применение кольца-прижима позволяет сократить операцию получения лунки в заготовке из основного металла, так как при этом возможно выдавли вание.плакирующего материала иэ полости кольца-прижима и внедрение его в основной материал. Процессы внедрения плакирующего материала в основной .и плакирование выполняются после доватедьно в течение одного хода пу-ансона, что сокращает длительность процесса и увеличивает производитель ностьПо...

Номер патента: 1461626

Опубликовано: 28.02.1989

Авторы: Буренков, Жебелев, Савин, Якубовская

МПК: B25B 13/46, B25B 21/00

Метки: гаечный, ключ-мультипликатор

...27 и имеющий головку 28, на которую воздействует накидная гайка 29, перемещаемая вдоль корпуса 30, закрепленного на гильзе 16.5 10 15 20 25 30 35 40 45 50 55 На основании рамки 1 закреплена рукоятка 31.Гайка 6 силового механизма выполнена в виде обоймы 32 с внутренними конусами 33 и установленными в ней с возможностью радиального перемещения на наружной поверхности и охватывающими винт 4 частью резьбового отверстия вкладышами 34 с ответными конусами 35 на внутренней поверхности. Вкладыши 34 подпружинены относительно обоймы 32, а собачка 36 воздействует своим зубом 37 на вкладыши 34 при холостом ходе гайки 6 под действием пружины 1. На винте 4 установлен кулачок 38, воздействующий на собачку 36 в конце холостого хода гайки 6. На...

Номер патента: 1377366

Опубликовано: 28.02.1988

Авторы: Авербух, Буренков, Крапивин, Литкевич, Петров

МПК: E21B 12/06

Метки: буровых, коронок, резцов, съемник

...4 посредствомцилиндрической пружины 9 прижата кпоршню 2, зажимные клинья 5 с помощью пружин 10 прижаты к конусной 25втулке 4, а обойма 8 с помощью пружины 11 прижата к упорам 3 для коронкии расположена на центрирующем стакане 12. Выбрасывающее коронку 7 устройство выполнено в виде кольца 13 30с расположенными между ним и упорами3 для коронки упругими элементами 14,Выступы 15 на цилиндре препятствуютвыпаданию кольца 13 из съемника.Работоспособность выбрасываемогоустройства обеспечивается выборомупругих элементов 14, создающих приударе кольца 13 в выступы 15 нацилиндре необходимую для выбрасывания силу инерции коронки 7.40Съемник буровых резцов и коронокрасполагается на переднем люнете бурильной установки и работает следующим...

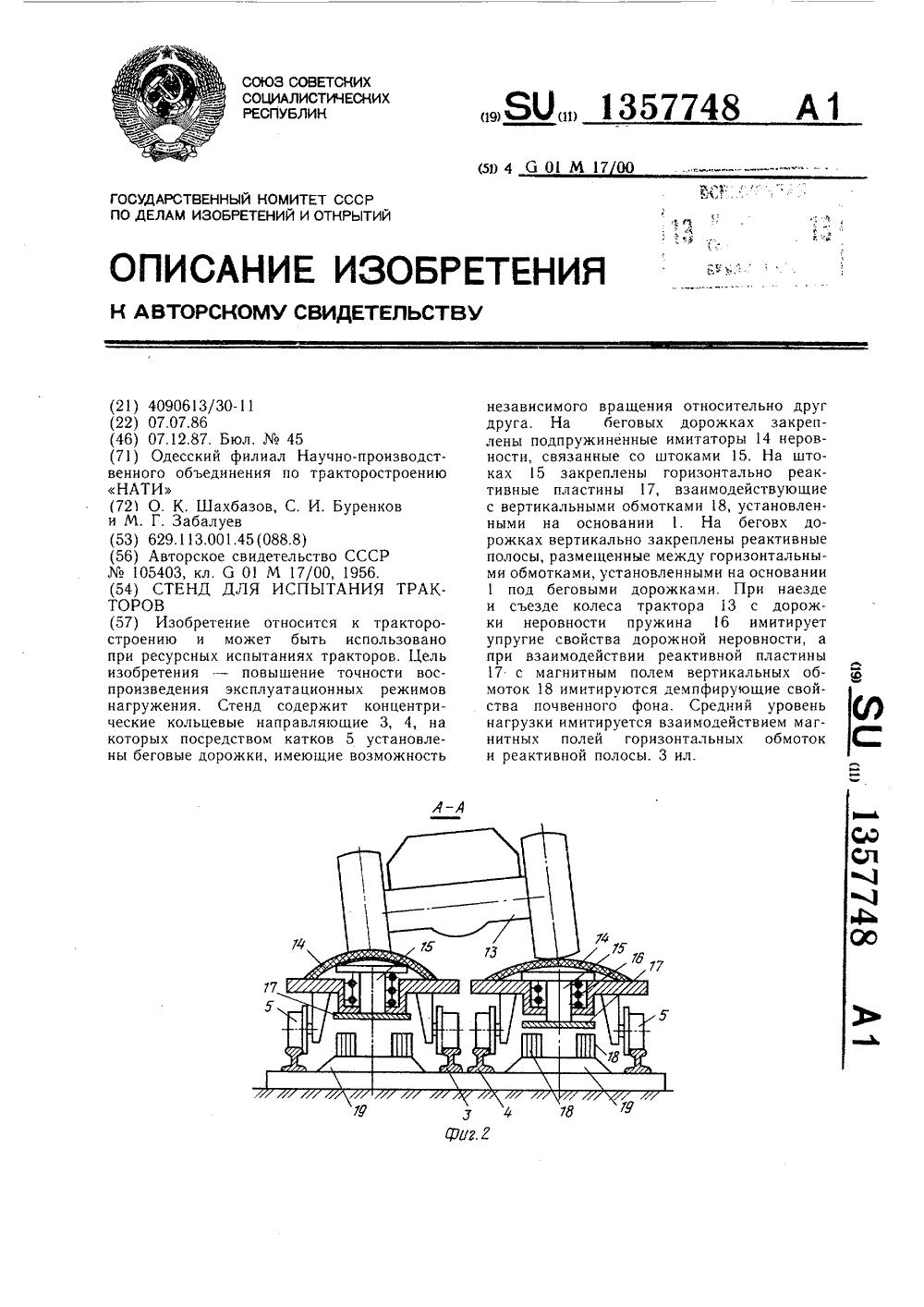

Номер патента: 1357748

Опубликовано: 07.12.1987

Авторы: Буренков, Забалуев, Шахбазов

МПК: G01M 17/007

Метки: испытания, стенд, тракторов

...силоизмерительными датчиками 23. На беговых дорожках 10 и 11 могут быть установлены несколько тракторов для их одновременных испытаний. При вращении ведущих колес 12 трактора 13 беговые дорожки 10 и 11 приводятся во вращение по концентрическим кольцевым направляющим 3 и 4, перемещая неровности 14. При наезде колеса трактора 13 на имитаторы 14 неровности высота ее уменьшается в результате сжатия пружины 16, деформации самой неровности и опускания штока 15. Пружины 16, сжимаясь, создают силу сопротивления опусканию штоков 15, имитируя упругие свойства дорожных неровностей почвенного фона. При опускании штоков 15 зазор между реактивной пластиной 17 и вертикальными обмотками 18 уменьшается. При съезде колеса трактора с неровности высота 5...

Номер патента: 1357135

Опубликовано: 07.12.1987

Авторы: Буренков, Степаненко, Сычев

МПК: B22F 7/04

Метки: внутреннюю, нанесения, поверхность, покрытия, порошкового, трубы

...за-:готовки относительно диска со скоростью Ч на величину шага (11 этап). Условия Формирования порошка одинаковы по всей высоте прессовки, поэтому нет ограничений по соотношению Н/О Кроме того, заполнение кольцевого зазора высотой Ь (Фиг.1, узел 1) не вызывает затруднений, в связи с чем минимальная толщина на" прессованного слоя ограничивается лишь дисперсностью металлическогопорошка.При осуществлении процесса предварительного уплотнения длина пере 5крываемого участка (подача) должнабыть меньше толщины в рабочей частидиска, чтобы обеспечить равномернуюплотность по длине заготовки. Крометого, угол конусатарельчатогодиска определяется иэ условия невытеснения порошка иэ эоны прессования.Для расчета необходимо все силы,действующие на...

Номер патента: 1355418

Опубликовано: 30.11.1987

Авторы: Белоцерковский, Буренков, Закитный, Козлов, Коростелев, Пучков, Пушкарев, Селезнева, Чаркин, Шаблевский, Штыпуляк

МПК: B23K 37/04, B23Q 41/02

Метки: кондукторах, линия, металлоконструкций, сварных, транспорно-технологическая

...из постов); на фиг. 6 - вид Д на фиг. 5 (взаимодействие копирного ролика и ловителя); на фиг. 7 - узел 1 на фиг 4 (соединение подъемного механизма с схватом 25 кондукторов).Транспортно-технологическая линия содержит транспортныи путь 1, сварочные посты 2, автооператор 3 и транс- манипулятор 4, пост 5 загрузки и30 пост 6 выгрузки. Транспортный путь 1 проходит через все оборудование4 лини.1. Транспортно-технологическая линия для изготовления сварных металлоконструкций в кондукторах, содержа щая смонтированные по ходу технологического процесса вдоль транспортногопути комплектовочные столы, сварочные посты, посты загрузки и выгрузкикондукторов, смонтированный с возмож ностью перемещения по транспортномупути автооператор с подъемным...

Номер патента: 1339761

Опубликовано: 23.09.1987

Авторы: Буренков, Евграфов, Зибров, Иняшкин, Куприянова

МПК: H02K 3/51

Метки: ротор, электрической

...когтеобразные полюса 1 и 2, между которыми размещена обмотка 3 возбуждения, намотанная на втулку 4Выводы 5 обмотки 3 возбуждения проходят по торцовой поверхности 6 полюса 2 и по валу 7 ротора и электрически соединены с контактными кольцами 8 и 9. Между блоком контактных колец 8 и 9 и полюсом 2 установленаэластичная трубка 10 для закрепления 25выводов 5 обмотки 3 возбуждения,Сборка ротора производится в следующей последовательности.После установки на вал полюсов 1и 2, втулки 4 с обмоткой 3 возбуждения на вал 7 в зоне выводов 5 свободно надевается эластичная, например, полихлорвиниловая трубка, Затемна вал 7 напрессовывается блок контактных колец 8 и 9, который в процессе установки деформирует эластич 35тичную трубку таким образом,...

Номер патента: 1328463

Опубликовано: 07.08.1987

Авторы: Буренков, Жадановский, Ситников

МПК: E04G 21/12

Метки: арматурного, каркаса, крупногабаритного

...6, выполненных в виде толстостенных шайб, надетых в горячем состоянии наконцы напрягаемых продольных стержней, закладных деталей 7, поперечных стерж ней или замкнутых объемлющих хомутов 8. Применение предлагаемых крупногабаритных пространственных арматурных элементов, способа их изготовления совместно с устройством для осуществления этого способа будет способствовать повышению качества арматурных изделий, облегчению труда рабочих-арматурщиков и повысит производительность труда примерно на 20-257.Формула изобретенияСпособ изготовления крупногабаритного арматурного каркаса, при котором арматурные элементы подают в кондуктор-манипулятор, закрепляют их с помощью фиксирующих устройств в проектном положении, производят крепление между собой...

Номер патента: 1298539

Опубликовано: 23.03.1987

Авторы: Буренков, Комаров, Котов

МПК: G01B 15/02

Метки: нанесенных, подложку, слоев, толщины, тонких

...возбуждения К-линии ХРИ кремния используют пучок 1 ускоренныхпротонов (фиг.1) с энергией 300 кэВ25и нестабильностью по энергии не хуже 0,13, получаемый иа электростатическом ускорителе Ван де Граафа, Система коллимации на основе диафрагм 2обеспечивает диаметр пучка 1 мм иугловую расходимость не хуже 0,02Исследуемый образец 3 помещают внутрьцилиндра 4 Фарадея под углом.45 ф кпучку протонов и под таким же угломк направлению на детектор 5. Обуйзаряд протонов, упавших на образец 3, 35измеряют интегратором тока, для подавления вторичной электронной эмиссии используют подавляющие электроды6. С,использованием набора эталонных.образцов, толщина которых известна, 40экспериментально получают зависимостьотношения интенсивности ХРИ кремния к...

Номер патента: 1281768

Опубликовано: 07.01.1987

Авторы: Буренков, Мережников, Сукач

МПК: F15C 3/02

Метки: двухпозиционный, пневмораспределитель

...размещено уплотнительное коль"цо 31. Как в крышке 26 с пружиной 32, так и в корпусе 1 предусмотрены отверстия 33 и 34 для исключения компрессии при перемещении трехступенчатого золотника 11 под действием уп- е равляющего сигнала.Пневмораспределитель работает следующим образом.При отсутствии управляющего сигнала трехступенчатый золотник 1 находится в крайнем правом положении.Подведенный к каналу 27 подвода поток проходит через пазы аналогового клапана 22 и попадает через радиальные отверстия 17 в осевой канал 12 трехступенчатого золотника 11, где, преодолевая незначительное сопротивление обратного клапана, проходит к каналу 29 отвода.При подаче управляющего сигнала через канал 8 управления трехступенчатый золотник 11 перемещается в ле. -...

Номер патента: 1262194

Опубликовано: 07.10.1986

Авторы: Алияров, Баршак, Буренков, Дранченко, Ибрагимов, Марченко, Толмачев, Тувальбаев

МПК: F23C 1/12, F23C 6/02

Метки: сжигания, топлива

...плазменного нагрева.На чертеже изображено устройство для сжигания топлива,Устройство для сжигания топлива содержит камеру 1 предварительного сжигания с патрубком 2 подачи вспомогательного топлива и тангенциальными соплами 3 и 4 первичного и вторичного воздуха, а также камеру 5 смешения с аксиальным входным каналом 6, сообщенным с патрубком 7 подачи основного топлива. В сопле 3 установлен плазмотрон 8, а в стенках камеры 5 выполнены отверстия 9. Для подачи первичного и вторичного воздуха к соплам 3 и 4 служат каналы 10 и 11 соответственно. В последних установлена регулирующая арматура 12. Для слива шлака служит канал 13, заглублен н ы й в водяную ва н ну 14.25Г 1 ри работе устройства вспомогательное топливо тангенциально подают через...

Номер патента: 1241271

Опубликовано: 30.06.1986

Авторы: Буренков, Кочнев, Курятников

МПК: G07C 9/00

Метки: посетитетелей, учета

...и к входу исполнительного механизма 29.Устройство работает следующим образом.При входе и, выходе посетителей из помещения они пересекают световые потоки 3 и 4. Фотоприемники 5 и б выдают последовательные сигналы в блок 7 распознавания направления движения посетителей, при этом на его соответствующих выходах 8 и 9 появляются сигналы, которые поступают в счетчик 10 числа входящих посетиелей или в счетчик 11 числа выходящих посетителей и на входы двоичного реверсивного счетчика 12,который фиксирует число посетителей, находящихся в помещении. Генератор 14 тактовых импульсов через элементы И 13 подкл:счает выходы триггеров двоичного реверсивного счетчика 12 ко всем входам триггеров вычитающего двоичного счетчика 15, который фиксирует...

Номер патента: 1232607

Опубликовано: 23.05.1986

Авторы: Батанов, Буренков, Клепач, Козлов, Пушкарев, Шаблевский, Штыпуляк

МПК: B65G 47/52

Метки: линия, транспортно-технологическая

...в крайнем верхнем положении; нафиг. 2 - то же, клеть в крайнем нижнемположении; на фиг. 3 - рабочая зона верхнего манипулятора; на фиг. 4 - то же, нижнего манипулятора,Транспортно-технологическая линия содержит грузонесущую клеть 1 с роликами 2 и уплотнением 3 по периметру, установленную подвижно в вертикальной шахте 4,20горизонтально-транспортирующие устройства 5 и 6 на разных уровнях, механизмызагрузки и разгрузки в виде манипуляторов7 и 8. Первый из которых смонтирован наверхнем торце шахты 4 с возможностью поворота вокруг своей оси, а другой - междугоризонтально-транспортирующим устройством 6 и шахтой 4 на горизонтально поворотной балке 9, закрепленной на шарнирнойопоре 10. Вверху шахта 4 имеет фиксатор11 и створки 12, а внизу...

Номер патента: 1224902

Опубликовано: 15.04.1986

Авторы: Буренков, Евграфов, Игнатов, Иняшкин, Купеев, Орлов, Перлов, Пыдрин, Цыганков

МПК: H02K 1/18

Метки: бесконтактная, электрическая

...части статора 1, выполнена с укороченными зубцами, и обмотку возбуждения 4, размещенную в каркасе 5, На последнем имеются опорные лучи 6, на наружной поверхности которых выполнены выступы 7. Выступы 7 контактируют с укороченными зубцами пластин 3.Зубцы 8 по крайней мере одной из пластин 9 выполнены удлиненными, выступающими за внутреннюю поверхность 10 статора 1. Пластина 9 установлена по одну из сторон пластины 3 с укороченными зубцами. Каждый луч 6 в поперечном сечении имеет ступенчатую форму, выступ 7 луча расположен между ступенями 11 и 12, диаметр ступени 11 равен внутреннему диаметру статора 1, а ступени 12 - внутреннему диаметру выступающего зубца 8.Под выступами 7 лучей 6 выполняют утолщение 13. Продольное сечение утолщенной...

Номер патента: 1224765

Опубликовано: 15.04.1986

Авторы: Буренков, Великжанина, Зорин

МПК: G01V 9/00

Метки: вторичным, геохимических, месторождений, ореолам, поисков, скрытых, фосфоритов

...Редактор А. Ревин Техред И.Гайдош Корректор,А. Патай1948/46 Тираж. 728 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Заказ Производственно-полиграфическое предприятие г. Ужгород, ул. Проектная, 4 Изобретение относится к способампоисков осадочных месторождений иможет быть использовано при геохимических поисках скрытых месторожденийфосфоритов по вторичным ореолам.Цель изобретения - повышениечувствительности и точности обнаруженияместорождений фосфоритов.В основе способа лежит использование содержания химических элементовЯс, У, НЬ, УЬ, Ег, Ьа и Р, повышенноесодержание которых в оргоногенном горизонте почв характеризует толькофосфоритоносную зону.Способ осуществляют...

Номер патента: 1221267

Опубликовано: 30.03.1986

Авторы: Бабушкина, Буренков, Воронина, Гиляздинова, Залесская, Кудряшов, Макаров, Савицкий, Тарелкина

МПК: D21H 5/18

Метки: гидроизоляционных, состав, теплои, уплотнительных

...уплотнительных, тепло- и гидроиэоляционных материалов, содержащий ас О бест и крахмал дополнительно содержит измельченный осадок из первичного отстойника локальных очистных сооружений производства асбестовой бумаги и картона, имеющий следующий 1 з гранулометрический состав: содержание остатка на сите с размером сто-.роны ячейки в свету 3 мм 5-9 мас,%, содержание просева через сито с размером стороны ячейки в свету 1 мм 20 26-30 мас,%.Состав готовят в ролле при комнатной температуре в течение 15-20 мин, .В ролл заливают воду и загружают асбест. Одновременно с асбестом вводят 25 измельченный осадок из первичного отстойника локальных очистных сооружений производства асбестовой бумаги и картона, После размола волокон до размеров,...

Номер патента: 1209526

Опубликовано: 07.02.1986

Авторы: Буренков, Пушкарев, Шаблевский, Штыпуляк

МПК: B65G 3/04, B65G 53/04

Метки: бункеров, загрузки, материалом, сыпучим

...работает следующим образом. При включении вентилятора 9 воздух нагнетается в полость 8. Давление воздуха в полости 8 возрастает. В полости над тележкой 7 давление остается равным атмосферномувследствие того, что она сообщенас окружающим пространством через от.крытый клапан 11. Разность давлений в полости 8 и в полости над тележкой 7 приводит к возникновениюусилия на тележку 7, которая движется к верхней части шахты 1 черезпредохранительные упоры 10, которыеутапливаются при наезде колес 34тележки 7, а затеи после проходатележки 7 возвращаются в исходноеположение,Каждая иэ тележек 7 проходит следующий цикл работы: загрузка в шахте 3, подъем в шахте 1 и перемещение в требуемое место разгрузки вшахте 2; разгрузка и передвижениепо отсеку 4;...

Номер патента: 1200084

Опубликовано: 23.12.1985

Авторы: Авдакушин, Буренков, Гришутин, Дранченко, Ибрагимов, Марченко, Тувальбаев

МПК: F23K 1/00

Метки: подготовки, сжиганию, твердого, топлива

...5 с горелкамиЪ топки 7 котла и вспомогательным топлйвопроводом 8 с газоге 11 ератором 9. Газогенератор 9 соединен с входом пылеотделителя 10, газоотводящий патрубок 11 которого соединен с горелками 6 топки 7. Пылеотделитель 10 соединен пылепроводом 12 с входом мельницы 4. Пылепровод 12 имеет байпас 13, снабженный регулятором 14 расхода пыли и охладителем 15 пыли. Газогенератор 9 имеет патрубки 16 и 17 подачи воздуха и пара, К входу мельницы 4 подключен трубопровод 18 подачи сушильного агента (воздуха или дымовых газов). Пылепровод 12 соединен трубопроводом 19 с системой золоудаления котла. Пылепровод 12 подключен трубопроводом 20 к источнику сжатого газа. Система снабжена запорно-регулирующей арматурой 21. Пылепровод 12 снабжен...

Номер патента: 1191808

Опубликовано: 15.11.1985

Авторы: Бек, Буренков, Галкин, Кирюшов, Клетеник, Новицкий, Полякин

МПК: G01N 27/30

Метки: вольтамперметрический, датчик

...РЕжУЩЕй пары в ее осевом направлении имеет ькдсто зазор, раьцый 0,01-0,05 сарус; ного диаметра изолирусащей оболочки 50 рабочего электрода, Опора 15 вала привода укреплена на пласддпде 17, соединенной с корпусом датчика с помощью вставок 18. С це 3 ьдо дополнительной стабилизации зазора между 55 элементами режущей пары при колебаццях температуры среды дтшна вставок рад 3 са расстоянию между плоскостью среза и 1 лоскостью опоры валя привода, я м стериал вставок имеет одинаковый с валом приводя температурный коэффициент линейного расширения. В другом вариацте выполнения вольтамперометрического датчика пластина 17 и вставки 18 могут быть изготовлены как неотъемлемые элементы конструкции корпуса 1. В ряссмятривяеьОм варианте пластина 17...

Номер патента: 1189513

Опубликовано: 07.11.1985

Авторы: Буренков, Кочнев

МПК: B07C 5/34

Метки: автомата, сортировки

...пропорциональна интенсивности падающих на них свето вых потоков. Сигналы с фотодатчиков 1 и 2, усиленные усилителями б и 7, поступают ца входы сумматора 8. С вьхода сумматора сигналы подаются на один из входов пороговых элемен тов 9 и 10, где они сравниваются с опорными напряжениями, подаваемыми на второй вход. На выходе пороговых элементов9 и 10 сигнал появляется только тогда, когда входной сигнал превышаетопорное напряжение. Таким образом,изменяя величину опорного напряжения,можно установить любую требуемуюграницу сортировки изделий по контролируемому параметру.Сигналы с пороговых элементов 9и 10 поступают на первые входы элементов И 11 и 12, на вторые входыкоторьх поступает сигнал с Фотодатчика 3 через усилитель 5,...

Номер патента: 1186240

Опубликовано: 23.10.1985

Авторы: Благодатских, Буренков, Голованев, Девятков, Завражин

МПК: B01F 13/10

Метки: высокодисперсных, вязких, диспергатор, основе, приготовления, составов, термопластичных, электрогидравлический, эмульсионных

...трубопроводе, шестерегэчатый насос 3, соединенный трубопроводом с цилиндрической дополнительной камерой 4, Дополцгп ельная каьгера снабжена запорнымклапаном 5, установленным со сторонывхода, теплоизолирующей рубашкой 6,автономным ггагревателем 7.Газовые демпферы 8, представляющие собой вертикально установленные,герметически закрытые в верхней части цилиндры, расположены вдоль ди 40лицдрпческого горизонтально установленного корпуса рабочей камеры 9.Черед выпускной клапан 10, установленный со стороны выхода, рабочаякамера соединена с накопительной ем 45костью 11 готовой продукции. В стенках корпуса рабочей камеры под каждым пз газовьс демпферов установлены пары соосных электродов 12 так,что для каждой пары ее разрядный про...

Номер патента: 1174246

Опубликовано: 23.08.1985

Авторы: Буренков, Жадановский, Ситников

МПК: B25B 25/00

Метки: раздвижки, стержневых, фиксации, элементов

...изобретения - повышение производительности.На чертеже изображено устройство, общий вид.Устройство для раздвижки и фиксации стержневых элементов содержит два соединенных шарниром 1 двуплечих изогнутых рычага 2, короткие плечи 3 которых имеют ложементы 4. Устройство снабжено ползу- нами 5, установленными с возможностью перемещения в коротких плечах 3 рычагов 2, и тягами 6, каждая из которых одним концом соединена шарниром 7 с ползуном 5, а другим - шарниром 8 с противоположным коротким плечом 3 рычага 2. Ложементы 4 выполнены в виде полуцилиндров и соединены эксцентрично при помощи цилиндрических шарниров 9 с короткими плечами 3 рычагов 2. Ложементы 4 также соединены при помощи шарниров 10 с ползунами 5. Устройство содержит...

Номер патента: 1140140

Опубликовано: 15.02.1985

Авторы: Буренков, Кочнев, Курятников

МПК: G07C 9/00

Метки: посетителей, учета

...14 тактовых импульсов. Единичный выход триггера 17 сброса подключен к входу элемента задержки 21 и воду ждущего генератора 18, выход которого соединен с зходом сброса вычитающего счетчика 15, входом суммируюгцего счетчика 19 и входом первого дополнительного счетчика 20 допустимого числа посетителей с задатчиком модуля счета, вход сброса которого соединен с выходом элемента задержки 21, а выход - с входом второго дополнительного счетчика 22 циклов работы с превышением допустимой нормы с задатчиком модуля счета, выход которого соединен с сигнализатором 23, а вход сброса соединен с выходом делителя 24 частоты с задатчиком коэффициента деления, вход которого подключен к выходу генератора 14 тактовых импульсов.Устройство работает...

Номер патента: 1134519

Опубликовано: 15.01.1985

Авторы: Буренков, Пушкарев, Штыпуляк

МПК: B66B 9/04

Метки: воздуходувная, пневмоподъемника

...достигается тем, что воздуходувная система пневмоподъемника, содержащая подключенные к рабочей полости пневмоподъемника вентилятор с заслонкой на выходе и ресивер, связанные между собой с помощью цепи сигнализации, снабжена компрессором, сообщенным с ресивером, эжектором, включающим в себя активное сопло и камеру смешения, трубопроводом, имеющим датчик, регулятор давления и запорный клапан, и поворотной под пружиненной заслонкой, смонтированной в рабочей полости пневмоподъемника, при этом вход камеры смешения сообщен с атмосферой, а выход - с рабочей полостью, причем упомянутые датчик, регулятор и клапан трубопровода связаны с заслонкой вентилятора указанной цепью сигнализации.На фиг. 1 представлена компоновочная схема воздуходувной...

Номер патента: 1126802

Опубликовано: 30.11.1984

Авторы: Буренков, Гордеев, Лафа, Серик

МПК: F28F 9/02

Метки: коллектор, теплообменника

...в кор:.усе и закрепленный концом в отверстии, выполненном В ТУПИКОВОМ ТорЦЕ КОРПУСат РаСЛРЕДЕ литель выполнен в виде перфорированной конусной обечайки, плотно закрепленной большим основанием в подводящем торце корпуса, причем корпус на наружной поверхности тугикового торца может быть снабжен колпаком, Охватываюпвем упомянутое отверсгис вместе с заведенным в негоконцом рас 11 ределителя,На феег,1 изображен коллектортеплодбмее 1 неека, общий вид; на фиг.2 узел 1 на фиг.1,Коллектор теплообменника содереси"; корпус 1 с г 1 одзоцящим торцом 2,тупиковым торцом 3 и боковыми патрубками 4 разда"и рабочей среды, аб также конический распределитель 5,продольно установленный в корпусе 1и закрепленный концом в отверстии,выполненном в тупикозом торце...

Номер патента: 1112489

Опубликовано: 07.09.1984

Авторы: Буренков, Евграфов, Купеев

МПК: H02K 1/24

Метки: ротор, электрической

...на валу, между которыми установленс прилеганием цилиндрический сердечник,образующая наружной поверхности торцовых магнитопроводов выполнена по форме,определяемой выражением,4 г/япГ/ - 4 гР+ Р =О,где 0 - наружный диаметр цилиндрического серлечника;радиус-ветор в полярных координатах, имеющих полюсом точку,лежащую в продольном сечении ротора на пересечении линии на наружной поврхности цилиндрическокого сердечника и линии на внутренней торцовой поверхности торцового магнитопоовода,причем.0гО р-полярный угол межлу радиусом-вектором и осью, проходящей черезполюсную точку параллельно осиротора,На фиг.изображен ротор, продольныйразрез; на фиг, 2 - ротор с полярными координата ми, продольное сечение.Ротор содержит вал 1 на который...

Номер патента: 1111977

Опубликовано: 07.09.1984

Авторы: Андреев, Буренков, Зуев

МПК: B66C 1/02

Метки: вакуумный, захват

...повреждение хрупкихизлелий, на. пример стекла, и травмирование рабочих.Цель изобретения - повышение удобства и надежности в работе.Поставленная цель достигается тем, что в вакуумном захвате, солержашем раму, на концах которой смонтированы вакуумные присосы с эластичной манжетой каждый и механизм девакуумизации присосов, присосы на раме закреплецы шарнирно, а меха. цизм дева куумизации представляет собой закреплецный на раме и подпружиненный относительно нее рычаг, соединенный пос. релством двух тяг к кромками эластичных манжет присосов,фрасположецццх на одной стороне рамы, при этом эластичные мацже. тц присосов, расположенных на лругой стороне рамы, прикреплены посредством других тяг к раме выше шарнира присоса. На фиг.показано...

Номер патента: 1080214

Опубликовано: 15.03.1984

Авторы: Бузунов, Буренков, Валов, Зюканов, Прасолов

МПК: G11C 17/00

Метки: запоминающее, постоянное

...элементов ИЛИ первой группы, выходы которых подключены к управляющим входам элементов И соответствующих групп, выходы которых соединены с соответствующими входами элементов ИЛИ второй группы, регистр числа, выходы элементов ИЛИ второй группы подключены к соответствующим входам регистра числа, установочные входы которого соединены с адресным входом старшего разряда адреса дешифратора адреса, разрядные шины накопителя соединены с входами элементов И соответствующих групп в соответствии с формулойМ= (Я+Р) вооп,где М - номер выходной строки накопителя;Б - номер,.элемента И (8=0,1,2,,п),Р = 0,1,2 п и - разрядность хранимых слов.В накопителе, содержащем в пересечении адресных и разрядных шинэлементы памяти, входы П"1 элементов памяти,...

Номер патента: 1071385

Опубликовано: 07.02.1984

Автор: Буренков

МПК: B23P 19/00

Метки: сборки, стенд

...полыми, цапфа - с цилиндрической.полостью, сообщенной с по-лостью поворотного кольца, крепежное приспособление выполнено в видесообщенной с полостью вращающегосякольца и прикрепленной к нему резиновой присоски, а стенд снабженсвязанной с полостью поворотногокольца системой вакуумирования,обратным клапаном, сообщающим междусобой полости колец, установленнымв цилиндрической полости цапфыподпружиненным поршнем, подпоршневая полость которого сообщена сполостью поворотного кольца, толкателем, размещенным в надпоршневойВключают механизм для поворота стола 2.Поворотное кольцо 3 поворачивается на заданный угол, в результате чего стол 2 с изделием б занимает требуемое положение в вертикальной плоскости,60 65 5ОР 15 20 25 30 35 40 45 50 55...

Номер патента: 1057295

Опубликовано: 30.11.1983

Авторы: Благодатских, Буренков, Девятков, Жилин

МПК: B28B 21/00

Метки: двоякой, кривизны, оболочек

...двоякойкривизны, содержащая установленную накриволинейных продольных направляющихсамоходную тележку с бункером для вяжущего с криволинейным в поперечном направлении днищем, снабжена воздушными форсунками и форсунками для подачи вяжущего, устройством лля рубки стекловолокна,бункер выполнен с центральной камеройдля размегцения воздушных форсунок, а устройство для рубки стекловолокна с воздушными форсунками для распыления последнего смонтировано на тележке нал бункером,на днище которого перпендикулярно к егоповерхности закреплены форсунки для подачи вяжущего.На фиг. 1 изображена установка, общийвид; на фиг, 2 - то же, вид сбоку; нафиг. 3разрез А-А на фиг. 2; на фиг. 4 -тележка, вид в плане; на фиг. 5 - разрезБ-Б на фиг. 4; на фиг. 6 -...
