Тувальбаев

Номер патента: 1824508

Опубликовано: 30.06.1993

Авторы: Ибрагимов, Мартынова, Марченко, Савин, Тувальбаев

МПК: F22B 37/48, F28F 13/02

Метки: защиты, отложений, стенок

...из-за уменьшения числа аварий, связанных с местными перегревами трубной системы, снизить простои оборудования, свяэанныв с чисткой системы.На чертеже показана зависимость рассчитанной безразмерной величины отложений частиц на стенках трубопровода 4 Я/СоЬ от йе для разных значений ОЬ (кривая 1 соответствбует ОЬ - 100, кривая 2 - ОЬ, 0-10 м /с, м10 м /с, Ь= 102 м;где 5 - средняя по длине концентрация частиц на стенке;Со - начальная концентрация высоко1824508 Формула изобретения 1. Способ защиты от отложений стенок, образующих каналы в теплообменном аппарате, путем поддержания в каналах режима течения теплоносителя при постоянном значении числа Рейнольдса, о т л и ч а ющ и й с я тем, что. с целью повышения Рб иг ю ге ЮСоставитель Б....

Номер патента: 1733629

Опубликовано: 15.05.1992

Авторы: Мамасаидов, Тувальбаев, Хохлов

МПК: E21C 11/00

Метки: буровой, опорное

...10 и пассивных 11,12 клиньев, симметричных друг другу. В середине днища корпуса 1 жестко закреплен ограничитель 13, выполненный в форме коробки, препятствующий смещению клиньев 10 - 12 к оси устройства. Крышка 4 снабжена выступами 14, ограничивающими перемещение пассивных клиньев 11,12 в направлении, параллельном оси устройства. Адаптивный клин 10 выполнен в форме призмы, в основании которой лежит равнобедренная трапеция. Угол при вершине трапеции равен а, Грани Г пассивных клиньев 11,12 (см. фиг,З), прилегающие к граням В адаптивных клиньев 10, наклонены под углом й /2. Пассивные клинья 11,12 соприкасаются друг с другом гранями Д и Е, образующими угол 45 с гранями, прилегающими к корпусу 1 устройства, Величина отмеченных углов...

Номер патента: 1719776

Опубликовано: 15.03.1992

Авторы: Кравченко, Макаров, Марченко, Тувальбаев

МПК: F22D 1/28

Метки: теплообменник

...теплообменник, продольный разрез; на фиг. 2 - расположение перфорированных трубок в поле греющих неперфорированных труб (план),Теплообменник содержит корпус 1 с патрубками подвода греющего пара 2 и отвода конденсата 3, который через трубную доску 4 соединен связями 5 с крышкой б, имеющей патрубки подвода 7 и отвода 8 нагреваемой среды в соответствующие камеры, образуемые в полости крышки перегородкой 9, В корпусе имеются перегородки 10, направляющие движение греющей среды. В корпусе располагаются неперфорированные трубки 11, концами закрепленные в трубной доске, соединенные с камерами подвода и отвода рабочей среды, Между неперфорированными трубками в корпусе расположены перфорированные трубки 12,свободным концом подключенные к...

Номер патента: 1719770

Опубликовано: 15.03.1992

Авторы: Ибрагимов, Мартынова, Марченко, Савин, Тувальбаев

МПК: F22B 33/18

Метки: двухконтурная

...к упомянутому деаэратору.На чертеже схематично представлена предлагаемая установка.Двухконтурная установка содержит первый контур 1 с источником 2 тепловыделения, поверхностный теплообменник 3, включенный нагреваемым трактом во второй контур 4, тракт 5 подпитки воды, снабженный деаэратором 6. Контур 1 подключен через перепускную линию 7 к второму контуру 4, Установка снабжена расширителем- сепаратором 8, патрубок 9 отвода пара из которого подсоединен к деаэратору 6, а патрубок 10 отвода воды - к второму контуру 4. В состав установки входят также рабочий насос 11 первого контура, насос 12 подпитки и насос 13 подачи воды первого контура во второй, По трубопроводу 14 подают пар к деаэратору 6 от постороннего источника, а по,трубопроводу 15...

Номер патента: 1714122

Опубликовано: 23.02.1992

Авторы: Мамасаидов, Мендекеев, Тувальбаев, Хохлов

МПК: E21C 37/00, E21C 47/10

Метки: блоков, добычи, камня

...шпура, и уплотнитель 6 с подпорным кольцом 7, надавливающим его к скосу бурта 5 при воздействии смеси,Добычу блоков камня данным способом осуществляют следующим образом,В массиве 8 осуществляют разметкублоком 9 по плоскостям откола и бурят поним шпуры 10. Как обычно в горизонтальной 5плоскости имеется естественная трещина(слой) напластования или она должна бытьобразована подрезкой; Затем приготавливается смесь и заливается в шпуры. Причемзаливка смеси осуществляется вначале в 10продольной строчке шпуров, отделяющейот массива монолит, затем в поперечныхстрочках, разделяющих монолит на блоки.Зарядка шпуров со смесью заканчиваетсявведением в них заглушек. Это предотвращает выброс смеси из шпура, благодарячему не возникают "отказы", по...

Номер патента: 1712633

Опубликовано: 15.02.1992

Авторы: Ибрагимов, Мартынова, Марченко, Савин, Тувальбаев

МПК: F01K 17/00, F24H 1/12

Метки: теплоподготовительная

...контуром 1перед перекачивающим насосом 8, а также линию 13 слива с регулирующим клапаном 14.Второй контур 15 содержит поверхностный теплообменник 3, подключенный через 5 патрубки 6 и 7 потребитель 16 и циркуляционный насос 17. Линия 12 слива перед регулирующим клапаном 14 подсоединена перепускной линией 18 с регулирующим клапаном 19 к трубопроводу 11 после под питочного насоса 10. Расширитель 20 подключен трубопроводом 21 к тракту второго контура 15 после поверхностного теплообменника 3, Выход расширителя 20 по пару соединен трубопроводом 22 с деаэратором 15 9 подпитки, а по воде - трубопроводом 23 страктом второго контура 15 в зоне между потребителем 16 и циркуляционным насосом 17. Установка имеет также линии продувки первого...

Номер патента: 1705561

Опубликовано: 15.01.1992

Авторы: Алимов, Мамасаидов, Тувальбаев

МПК: E21C 11/02

Метки: бурения, взаимно, перпендикулярных, строчек, шпуров

...как будут пробурены. последние шпуры продольной строчки, каретка 6 поворачивается домкратом 10 вокруг оси 11 на 90 и занимает положение, показанное тонкими линиями на фиг.2 и поз,17, 18, 19 на фиг,З.Вертикальная ось шарнира, связывающего каретку с манипулятором, расположена на манипуляторе перед кареткой при бурении продольной строчки шпуров, при этом расстояние от оси вертикального шарнира до вертикальной плоскости, в которой лежат оси бурильных машин, определяется из соотношения А = и/2 Я. а расстояние в продольном направлении между плоскостью, проходящей через центр вертикального шарнира, и плоскостью, проходящей через ось ближайшей к манипулятору бурильной машины, из соотношения В = (и/2 -1) 5, где и - количество бурильных машин; Я -...

Номер патента: 1703917

Опубликовано: 07.01.1992

Авторы: Вацуро, Камнев, Марченко, Рихтер, Тувальбаев, Чернов

МПК: F23J 11/00

Метки: газоход, поворотный

...во входной участок 1 газохода.Поскольку он изнутри облицован шумопоглощающим материалом, то звуковые волнывысоких номеров эффективно глушатся нарасстоянии 3 - 5 калибров входного участка 1. Однако волны низких номеров и нулевая нормальная волна составляют значительную часть звуковой мощности и практически не гасятся в пристенных зонах, При падении нулевой нормальной волны на экран 6 она отражается назад во входной уча 5 10 15 20 25 30 35 40 45 50 сток 1 газохода, не попадая в выходной участок 2. В этом случае экран б является источником вторичного направленного звукоизлучения и надежной преградой распространению нулевой звуковой волны. Часть нормальной волны падает на радиусную часть выходного участка 2 и отражается от...

Номер патента: 1673783

Опубликовано: 30.08.1991

Авторы: Башмаков, Дранченко, Марченко, Тувальбаев

МПК: F23B 1/24, F23K 3/08

Метки: кускового, сжигания, топка, топлива

...которой подключен к системе золо- и шлакоудаления (не показано). Каждый кольцевой участкок 1 решетки снабжен винтовой лопастью 4,Топка работает следующим образом.Несортированное топливо через патрубок 5 поступает на днище 6 топки. При вращении нижнего кольцевого участка 1 колосниковой решетки происходит эахватывание топлива лопастью 4 этого участка и перемещение его вверх, где оно подхватывается лопастью вышерасположенного участка и т.д. Вращение участков 1 решетки, осуществляемое электродвигателями 7, обеспечивает интенсивную шуровку топлива по высоте. Топливо горит в атмосфере1 ь 13783 Формула изобретения Составитель В. БогородскийТехред М,Моргентал Корре, Кучерява ер ктор акаэ 2906 Тираж ЭЭЭ Подписное ВНИИПИ Государственного комитета...

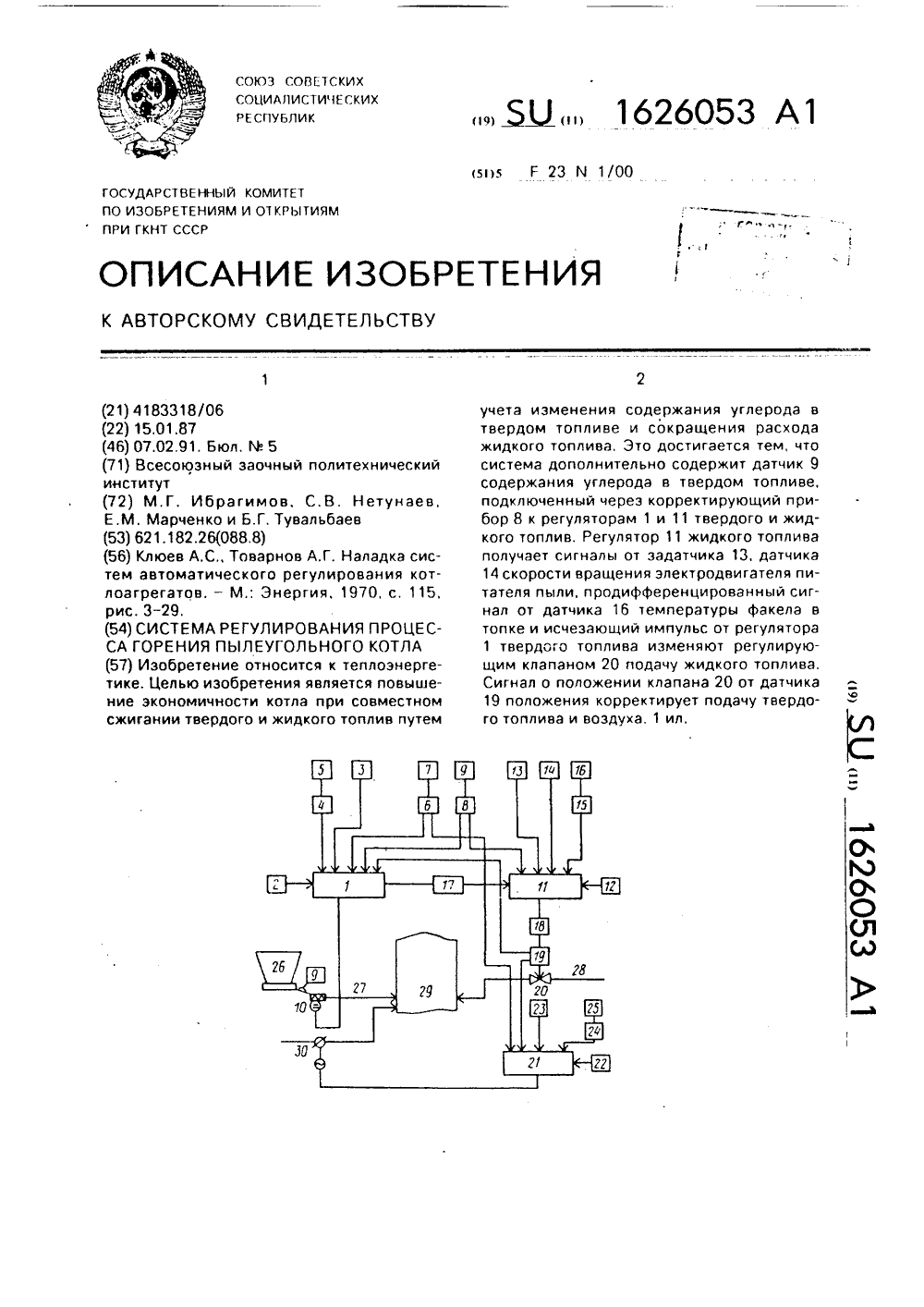

Номер патента: 1626053

Опубликовано: 07.02.1991

Авторы: Ибрагимов, Марченко, Нетунаев, Тувальбаев

МПК: F23N 1/00

Метки: горения, котла, процесса, пылеугольного

...с выходом регулятора 1 через звено 17 динамической связи. Выход регулятора 11 через исполнительный механизм 18 и датчик 19 положения регулирующего клапана соединен с регулирующим клапаном 20, а также с входами регулятора 11 твердого топлива и регулятора 21 и воздуха, Помимо этого регулятор 21 воздуха соединен с задатчиком 22, датчиком 23 расхода воздуха, выходом корректирующего прибора 24, на вход которого подключается датчик 25 содержания кислорода, бункер 26, а также пылепровод 27 и мазутопровод 28, подсоединенные к топке 29, Выход регулятора 21 подключен к направляющим аппаратам 30 вентилятора,Система работает следующим образом, Угольная пыль подается из бункера 26 в топку 29 по пылепроводу 27. Для стабилизации горения по...

Номер патента: 1581966

Опубликовано: 30.07.1990

Авторы: Марченко, Мишенин, Нетунаев, Тувальбаев

МПК: F22B 37/42

Метки: пара, паропровода, сброса

...12. Пе.рвый вход блока 16 умножения соединен с входом блока 14 умножения а его второй вход соединен с выходом блока 8. Выход блока 1 подключен также к первому входу блока 17, а выход блока 10 подключен к второму входу блока 17. К первому.и второму входам б ока 18 вычитания подклюые 15819653ц 1 ы соответственно вь 1 ходы блоков 14 и 15, К первому и Второму входам б 1 пока 19 вычитания подключены выходы блоков 16 и 17. Выходы блоков 18 и 19 подключены соответственно к первому и Второму входам блока 20 деления, выход которого соединен с блоками 21 регистрации и анализа.Устройство работает следующим образом.Измеренные текущие значения режим- Ъ 1 х параметров с выходов первичных и еобраэователей 1, 2 и 3 в виде э ектрических сигналов...

Номер патента: 1560916

Опубликовано: 30.04.1990

Авторы: Денисов, Дранченко, Марченко, Тувальбаев

МПК: F23D 17/00, F23G 5/12

Метки: форсунка

...относительно оси топливногоканала 3 между ротором 4 и фиксатором б, при этом ролик 7 выполнен срадиально смещенным центром тяжестии кинематически связан с ротором 4, 25а фиксатор 6 выполнен в виде перфори,рованного кольца, закрепленного настенке канала 3. Кинематическаясвязь между роликом 7 и ротором 4 может быть обеспечена путем выполнения З 0паза 9 на торце ролика 7, соответствующего выступу 10 на торце ротора 4. Кроме того, ролик 7 и,ротор 4могут быть выполнены совмещенными(фиг,2),35Радиальное смещение. центра тяжестиразмольного ролика может быть достигнуто путем выполнения смещенных относительно его оси выемок 11.Форсунка работает следующим образом,Топливо, разбавленное отходами,поступает в канал 3 и, проходя по винтовым каналам...

Номер патента: 1537806

Опубликовано: 23.01.1990

Авторы: Алимов, Жоробеков, Мамасаидов, Мендекеев, Тувальбаев

МПК: E21C 37/02, E21C 47/10

Метки: блочного, добычи, камня

...гнездодля ввода рабочего органа гидроклина13 в виде раздвижных щек и клина между ними,,Пля удобства эксплуатации опорнаярама, включающая продольную 14 и двепоперечные 15, 16 пластины, выполненас возможностью съема и разборки, аих шарнирное крепление позволяет некоторый поворот относительно другдруга, чтобы совместить боковые упоры 17 и 18 с шпурами 19 блока 20.Паз 21 пластины 14 служит для центровки и надежной фиксации, причем размеры паза выполнены так, чтобы выступщеки 1 свободно вошел в него и допускался небольшой перекос пластин 15 ии 16 для компенсации отклонения шпуров 19 от строчности,Боковые упоры установлены на опорной раме по обе стороны продольногопаза 22, образованного пластинами 15,16, перпендикулярно плоскости ее...

Номер патента: 1481449

Опубликовано: 23.05.1989

Авторы: Дранченко, Ибрагимов, Марченко, Наумов, Тувальбаев

МПК: F02C 6/00

Метки: газотурбинная

...и высокотемпературную секцию 10 нагрева и камеру 11 сгорания.Яа входе в дополнительную низкотемпературную секцию 9 установленрегулирующий клапан 12, а в котле -шибер 13. 25Установка. снабжена смесителем 14и дополнительной магистралью 15,подключенной к магистрали 6 выходаиз компрессора 1 и к дополнительнойнизкотемературной секции 9 нагрева, ЗОВыход основной низкотемпературнойсекции 8 нагрева подсоединен к входувысокотемпературной секции 10 нагрева, а выход дополнительной секции -к входу камеры 11 сгорания.35Смеситель 14 подключен к выходукамеры 11 сгорания, входу газовойтурбины 2 и выходу высокотемпературной секции 10 нагрева.Кроме того, выход основной низко Отемпературной секции 8 нагрева соединен трубопроводом 16 с установленным на нем...

Номер патента: 1470962

Опубликовано: 07.04.1989

Авторы: Алимов, Жоробеков, Мамасаидов, Мендекеев, Тувальбаев

МПК: E21C 47/10

Метки: блоков, камня, массива, обнажения, отделения, поверхностях, трех

...4 и дополнительные шпуры 5 между шнурами 3 строчек с расстоянием Ь ( а, причем шпуры 3 в строчках бу рят с недобуром, а осевые шпуры 4 на всю глубину. Затем устанавливают закладные клинья б, например гидро- клинья,в шпуры (помеченные буквой г), ориентируя закладным клином 6 и ще ками 7 (фиг.З) по плоскости раскола, Включают рабочий .ход гидроклиньев до достижения предварительного напряженного состояния вокруг шпуров и отключают, Далее гидроклинья вклнчаются в работу последовательно, начиная с близко установленного к обнаженной грани отделяемого блока 2 (по направлению пунктирных стрелок на фиг.2) до образования трещины откола, 40 Образованная трещина последовательной работой гидроклиньев развивается по строчке шпуров, далее - до осевых...

Номер патента: 1470655

Опубликовано: 07.04.1989

Авторы: Алимов, Мамасаидов, Тувальбаев

МПК: B66F 3/24

Метки: домкрат

...штока 2, воздействует выступающей частью на разрезную конусную втулку 5, которая сжимает пружи-:ны 7 и освобождает конусную поверхко величина расклинивания превыситсуммарную силу трения между частями8, 9 поршня и разреэными втулками5, Ь со стенкой корпуса 1, шток 2 начинает перемещаться в направленииполости Б. Для Фиксации штока 2 давление воздуха сбрасывается, и штокнадежда Фиксируется, В обратном направлении домкрат работает аналогично, 1 ил,ность 3. С этого момента усилие,создаваемое давлением воздуха, передается на торцевую поверхность конусной поверхности 3 и связанный с нейшток 2. Направление усилия совпадает с направлением расклинивания раз:резной конической втулки 6, Поэтому,как только величина его превысит суммарную силу...

Номер патента: 1455134

Опубликовано: 30.01.1989

Авторы: Гержой, Гладков, Дранченко, Зарецкий, Зелюкин, Камнев, Марченко, Попов, Тувальбаев

МПК: F23C 11/00, F23D 11/10

Метки: мазута, сжигания

...г. Ужгород, ул. Проектная,Изобретение относится к энергетие и может быть использовано для сжигания жидких топлив в различных отрасЛях народного хозяйства.5Целью изобретения является снижеНие содержания окислов азота в продуктах сгорания,На чертеже представлена схема реа 1 изации предлагаемого способа сжи-ания. Схема содержит смеситель 1, к коорому подсоединены паропровод 2 иазопровод 3 горючего газа, линию 4одачи первой части парогазовой смеи в виде кольцевой струи,линию 5одачи второй части парогазовой смесиобразованием вихря, мазутопроводзону 7 образования кольцевой струи парогазовой смеси вокруг потока мазута, зону 8 образования ,вихревого потока второй частью парогазовой смеси, в центр которого вводят спутные потоки мазута с...

Номер патента: 1455128

Опубликовано: 30.01.1989

Авторы: Гладков, Дранченко, Зелюкин, Ибрагимов, Камнев, Колокольцов, Марченко, Наумов, Тувальбаев

МПК: F23C 9/00, F23D 11/00

Метки: мазута, сжигания

...спутными тангенциальными потоками с образованием вихревой зоны горения и аксиальной подачи газов рециркуляции в эту зону, о т л и ч а ю щ и йс я тем, что, с целью. снижения содержания окислов азота в продуктах сгорания, часть мазута предварительно отводят и подают по оси вихревой зоны горения совместно с газами рециркуляции, подаваемыми кольцевой струей вокруг осевого потока части мазута. разом,Иазут подают в устройство 2 двумя частями, первую из которых вводят Составитель М.Вацуроактор А.3 ежнина Техред Л.Олийнык Корректор О,Кравцов Заказ 7437/44ВНИИПИ Государст ираж 48 одписно КНТ СССР омитета по изобрете осква, Ж, Раушск крытиямд. 4/5 м ог 35 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение...

Номер патента: 1451441

Опубликовано: 15.01.1989

Авторы: Антонов, Беспалов, Марченко, Петров, Тувальбаев

МПК: F22B 33/18, F24H 1/20

Метки: котельная

...ул. Проектная, 4 Изобретение относится к энергетике и ,может быть использовано на промышлен,ных предприятиях и тепловых электростанциях.Целью изобретения является повышение надежности путем уменьшения неравномерности обогрева труб.На фиг, 1 представлена котельная установка, общий вид; на фиг. 2 - вариант установки электронагревателей в трубах.Котельная установка содержит электро ,нагреватели 1, теплообменные трубы 2, расположенные в газоходе 3, и источник 4 нагреваемой воды. Источник 4 нагреваемой воды подключен к теплообменным трубам 2, а электронагреватели 1 установлены внутри последних. При установке труб 2 у стенок 5 газохода 3 электронагреватели 1 установлены в трубах 2 со смещением в сторону стенки 5 газохода 3.Котельная установка...

Номер патента: 1437521

Опубликовано: 15.11.1988

Авторы: Антонов, Вихман, Долинин, Дранченко, Ибрагимов, Карев, Колокольцов, Марченко, Тувальбаев, Чернов

МПК: F01N 1/08, F01N 3/04

Метки: глушитель, шума

...Глушитель шума дополнительно снабжен спрямляющей решеткой12 (например, типа хонейкомб), установленной со стороны выпускного отверстия 3 на расстоянии от периферийной обечайки 4, равном 1,6 - 2,5 ширины канала 5, образованного последней обечайкой 4 и корпусом 1, причемобечайки 4 выполнены перфорированными и со стороны выпускного отверстия3 снабжены торцовыми заглушками.Обечайки 4 выполнены (фиг. 3) ввиде двух перфорированных цилиндров,установленных коаксиально с образова"нием между ними кольцевого зазора,причем последний с торцов снабженкольцевыми заглушками 13 и заполнензвукопоглощающим материалом 14.Глушитель шума работает следующимобразом,Поток пара или газа разделяется примерно на равные по массе части потока, которые закручиваются...

Номер патента: 1430669

Опубликовано: 15.10.1988

Авторы: Донков, Ибрагимов, Марченко, Мишенин, Семенов, Тувальбаев

МПК: F22B 37/48

Метки: внутренних, котельных, парокислородной, поверхностей, труб

...и выносятся паром. Концентрация твердых частиц на выходе из продуваемых труб сначала высокая, а 25 концентрация окислителя - низкая, так как часть его тратится на взаимодействие с отложениями. После замедления реакции окисления концентрация твер ,дых частиц на выходе падает, а концентрация окислителя растет, что свидетельствует о прекращении очистки на данном этапе. После снижения концентрации твердых частиц и разности концентраций окислителя на входе и выходе до заданного промежуточного35 значения увеличивают расход пара для выполнения следующего этапа продувки. . На последнем этапе устанавливают максимально возможный расход пара, а продувку завершают по достижении окончательных значений концентрации твердых частиц и,разности...

Номер патента: 1343063

Опубликовано: 07.10.1987

Авторы: Дранченко, Ибрагимов, Ивандаев, Марченко, Тувальбаев

МПК: F02C 9/38

Метки: внутрицикловой, парогазовой, топлива, установки

...которого подключен к выходу 15 отстойника-холодильника 12. Вторая40 ступень 5 высокотемпературной очистки газа снабжена системой 16 охлаж 30 35 и з обретения Ф о р м у л а 4550 55 дения.Выходная часть 17 магистрали 3 подачи горючего газа соединена с камерой 18 сгорания газовой турбины 19, а выход 15 отстойника-холодильника 12 - с горелочным устройством 20 парового котла 21.Установка работает следующим образом.Продукты газификации твердого топлива из газификатора 1 по магистрали 3 поступают в первую ступень 4 высокотемпературной очистки газа, куда из газификатора 1 по гидролинии 9 подают и жидкий шлак, который используют в качестве смачивающей жидкости. Очистка газа от твердых частиц происходит эа счет их смачивания и перехода иэ...

Номер патента: 1322013

Опубликовано: 07.07.1987

Авторы: Варварский, Дранченко, Ибрагимов, Иванов, Левин, Марченко, Тувальбаев

МПК: F23K 1/00

Метки: подготовки, сжиганию, твердого, топлива

...к источнику топлива, трубопроводами 14 и 15 к газовой турбине 10. Трубопровод 14 снабжен эжекто 25 ром 16, подключенным трубопроводом 17 к емкости 4 газогенератора 3. Последний подключен пылепроводом 18 к дополнительному размольному устройству 19. На газоходе 9 установлен пылеуловитель 20. Газовая турбина 10 подключе 30 на трубопроводом 21 к горелке 22 топки 8. Пылепроводы 6 и 18, трубопроводы, 14 и 15 и 21 снабжены запорнорегулирующими органами 23.Способ подготовки твердого топлива 35 к сжиганию осуществляется следующим образом.Сырое исходное топливо по трубопроводу 13 поступает в размольно-сушильное устройство 1, где оно сушится и размалывается. Одна часть топливной пыли по пылепроводу 5 направляется в горелки 7 топки 8 на сжигание,...

Номер патента: 1320598

Опубликовано: 30.06.1987

Авторы: Дранченко, Ибрагимов, Марченко, Наумов, Тувальбаев

МПК: F23K 3/14

Метки: питатель, топлива

...И, Сегляник Заказ 2644 й 1 Тираж 494. ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5Подписное Производственно-полиграфическое предприятие,г. Ужгород, ул. Проектная, 4 113205Изобретение относится к сжиганию топлива и может быть использовано на тепловых электростанциях.Цель изобретения - повышения надежности. 5На чертеже изображен питатель топлива, продольный разрез.Питатель топлива содержит ступенчатый шнек, образованный чередующимися участками 1 и 2, с большими и 10 меньшими диаметрами витков 3 и 4.Витки 3 с большим диаметром выполнены с меньшим шагом, чем витки 4 с меньшим диаметром,Выходной участок 2 питателя выполнен, как участок 2 с вит хами 4, и он подключен при помощи...

Номер патента: 1315718

Опубликовано: 07.06.1987

Авторы: Ибрагимов, Ивандаев, Марченко, Тувальбаев

МПК: F22B 1/02

Метки: парогенератор

...труба 4 заведена вполость сепаратора 3 своим нижнимучастком, в котором выполнены входные окна 6.Парогенерирующая труба 2 своимнижним участком подключена к коллектору 7 питательной воды, а отводящаятруба 4 своим верхним участком - кпаровому коллектору 8, Сепаратор 3подсоединен к коллектору 9 сепаратора. Поверхность 1 нагрева выполненав виде пучка греющих труб с концевыми коллекторами 10 и 11, подсоединенными к подводящему и отводящему коллекторам 12 и 13 соответственцо. Коллекторы 7-9, 12 и 13 используют в случае, когда данный парогенератор применяется как модуль многомодульного парогенератора, в котором все модули выполнены идентично описанному.Парогенератор работает следующим образом. Нагреваемая среда в парогенерирующей трубе 2...

Номер патента: 1305495

Опубликовано: 23.04.1987

Авторы: Антонов, Гержой, Ибрагимов, Марченко, Серебряников, Тувальбаев

МПК: C02F 1/20, F22D 1/50

Метки: деаэрационная

...подключенный трубопро" водом 18 к паропроводу 6 за дроссельным регулирующим клапаном 7 по ходу движения греющего агента. В верхней части деаэрационной колонки 2 уста-, новлен штуцер 19 для удаления выделившихся газов. Деаэрационная колонка работает следующим образом.Подводимая для деаэрации в колонке 2 вода с помощью распределительного устройства 3 (выполненного, например, в виде коллектора) равномерно распределяется по сечению колонки2 и поступает на дробящее устройство4, где вода для увеличения поверхности тепло- и массообмена дробитсяна струйки, капли или пленки, По па 10 ропроводу 6 и далее через парораспределительный коллектор 5 греющий парподается противотоком навстречу воде,Расход и параметры пара регулируются дроссельным...

Номер патента: 1301990

Опубликовано: 07.04.1987

Авторы: Антонов, Дранченко, Ибрагимов, Ивандаев, Марченко, Тувальбаев

МПК: F01K 25/00, F22B 33/18

Метки: утилизационная

...12, регенератор 4, турбина 10, дополнительный охладитель 15 дымовых газов и затем снова регенератор 14. Газопровод 9 подключен к основному газопроводу 7 на участке между теплообменциком 12 и охладителем 13.В ответвление тракта 3 дымовых газов последовательно после дымососа 5 включены теплообмецник 16, влагоотделитель 17, теплообменцик 18, отделитель 19,охладитель 13, влагоотделитель 20, дополнительный охладитель 15 и отделитель 21 кристаллической углекислоты. В тракт 3 включены также шибера 22 и 23. В установке предусмотрена газоредукционная станция 24 для обеспечения работы во время ремонта оборудования по производству углекислоты.Установка работает следующим образом, При переходе от традиционного режима работы с полным...

Номер патента: 1298479

Опубликовано: 23.03.1987

Авторы: Ибрагимов, Марченко, Тувальбаев

МПК: F22B 33/18, F23B 7/00

Метки: котельной, работы, установки

...рабочей среды в виде смеси нагретого воздуха и продуктов сгорания горючего газа.Целью изобретения является повышение экономичности и повышение надежности котельной установки.На чертеже показана схема котельной установки. Котслы 1 ая установка содержит газогенератор 1 с трубопроводами 2 и 3 подачи твердого топлива и сжатого воздуха, трактом 4 отвода твердых остатков газификации в топку 5 и газопроводом 6, включающим устройсгво 7 очистки газов от твердых частиц. Топка 5 снабжена средствами для ввода твердых продуктов газификации из тракта 4, воздуха для горения по линии 8, топлива по линии 9 и твердых частиц по линии 10 из устройства 7 очистки газов. Для подачи газообразных продуктов сгорания из топки 5 служат конвективный газоход...

Номер патента: 1270381

Опубликовано: 15.11.1986

Авторы: Ибрагимов, Ивандаев, Максютенко, Марченко, Тувальбаев

МПК: F01K 23/10

Метки: паросиловая

...6218/32 Производственно-полиграйическое предприятие, г,ужгород, ул.Проектная, 4 Изобретение относится к теплоэнергетике, в частности к системам смазки н регулирования паротурбинных установок для охлаждения циркулирующих в них жидкостей.Цель изобретения - зашита окружающей среды, повышение надежности и экономичности электростанции.На чертеже изображена принципиальная схема для охлаждения жидкости систем регулирования и смазки паротурбинной установки.Паросиловая установка содержит котел 1, горелки 2 которого поцключены к линии 3 подачи газообразного топлива через расширительную машину 4, на входе и выходе которой установлены соответственно теплообменник ТО) 5 подогрева газообразного топлива и утилизационный ТО 6. На выходе расширительной...

Номер патента: 1268870

Опубликовано: 07.11.1986

Авторы: Гержой, Дранченко, Ибрагимов, Малиновский, Марченко, Самаренко, Тувальбаев

МПК: F22B 33/00

Метки: котельная, теплоэлектроцентрали

...установка теплоэлектроцентрали содержит энергетический котел 1 с топкой 2 и пиковый котел 3 с топкой 4. Энергетический котел 1 снабжен воздухоподогревателем 5, соединенным перепускным воздуховодом 6 с топкой 2. Пиковый котел 3 снабжен отводящим газоходом 7, соединенным с дымовой трубой 8, Топка 4 пикового котла 3 подключена к перепускному воздуховоду 6 при помощи воздуховода 9, а топка 2 энергетического котла 1 - к отводящему газоходу 7 при помощи газохода 10.Энергетический котел 1 снабжен отводящим газоходом 11, подсоединенным к дымовой трубе 8. Газоходы 7 и 11 снабжены дымососами 12 и 13 соответственно. Топки 2 и 4 имект топливоподводы 14 и 15 соответственно. Газоход 10 снабжен шибером 16, байпасируемым линией 17 с дымососом 18. На...
