Номер патента: 1786610

Опубликовано: 07.01.1993

Авторы: Бурдасов, Саломатин, Толстых

МПК: H02M 1/08

Метки: запираемым, тиристором

...тиристора 25 и коллектором запирающего транзистора 7, эмиттер которого соединен с минусом запирающего источника напряжения 2, базовый переход запирающего транзистора 7, зашунтиро 50 ванный резистором 9, через третий ограничивающий резистор 12 подключен к коллектору второго запирающего транзистора 14 зашунтированного резистором 28, змиттер которого соединен с катодом блокирующего диода 10, анодом соединенного с плюсом отпирающего источника напряжения 1 и через резистор 15 смещенияс базой блокирующего транзистора 16, коллектор которого соединен через четвертый ограничивающий резистор 11 с базовым перехо 5 10 15 20 25 30 35 40 45 дом отпирающего транзистора 6, зашунтированного резистором 8, а эмиттер блокирующего транзистора 16...

Номер патента: 1729843

Опубликовано: 30.04.1992

Авторы: Бурдасов, Курбасов, Феоктистов

МПК: B60L 9/08

Метки: средства, транспортного, электропривод

...3 и преобразовательной установки подключены асинхронные тяговые двигатели 4. Преобразовательная установка содержит входной фильтр 5, импульсный преобразователь 6, промежуточный фильтр 7 и автономный инвертор напряжения (АИН) 8.Фильтр 5 содержит реактор 5-1 и конденсатор 5-2, а импульсный преобразователь 6 - прерыватель 6-1, дроссель 6-2,диоды 6-3 и 6-4, тиристор 6-5, который включен по.схеме динистора со стабилитроном 6-6 в цепи управляющего электрода.Промежуточный фильтр 7 выполнен на базе конденсатора 7, к выходам которого подключен инвертор 8, который выполнен по типовой схеме, К выходу инвертора подключены тяговые асинхронные двигатели 4- 1, , 4-8. Возможны также варианты с параллельным включением нескольких импульсных...

Номер патента: 1653102

Опубликовано: 30.05.1991

Авторы: Бурдасов, Ерофеев, Ивановичев, Кучумов, Тихменев

МПК: H02M 7/12

Метки: выпрямительно-инверторный

...мгновенных значений напряжений на внешнихвыводах вторичной обмотки силовоготрансформатора 1 и компенсирующегоконденсатора 4,В интервале 0 - 1:(фиг. 2) на вторичной обмотке силового трансформатора 1 присутствует напряжение (Б), на компенсирующем конденсаторе 4 напряжение Щ) равно нулю, так как не включен тиристорный ключ 5, к которому приложено все напряжение (У ) втоб ричной обмотки силового трансформатора 1. В произвольный момент временииз кабины машиниста включается схема, датчики постоянного 11 и переменного 12 напряжений блока литания выдают сигналь о наличии установившихся значений напряжений блока питания (Б и О ) на соответствующие входы блока логики И 8. В момент С, когда Б - =- О, нуль-орган 7 выдает импульс Б 7 на третий...

Номер патента: 1647854

Опубликовано: 07.05.1991

Авторы: Бурдасов, Толстых

МПК: H03K 3/284

Метки: одновибратор

...20 с базой транзистора 19, эмиттер которого соединен с:другим выводом делителя напряжения, а резистор 15 - . с анодом диода 10, эмиттером 50 транзистора 5 и выводом конденсатора 4 фильтра, Коллектор транзистора 19 соединен с. одним выводом резистора 18, другой вывод которого. соединен с катодом оптотиристора 1, Кроме того,. коллектор транэистора 19 соединенс катодом диода 16, анод которого соедйнен с первым управляющим выводом оптотиристора .1, . Одновибратор работает следующим обПри. подаче пульсирующегонапряжения питания оптотиристор.1 открывается током управления, протекающим через ограничивающий резистор 2 и пороговый стабилитрон 3. В результате конденсатор 4 фильтра заряжается. При подаче импульса запуска на. базу транзистора 5...

Номер патента: 1629904

Опубликовано: 23.02.1991

Авторы: Бурдасов, Толстых

МПК: G05F 1/571

Метки: постоянного, стабилизатор

...открывается транзистор 8 и своим эмиттерным током отпирает транзисторы 3 и 4 регулирующего элемента 2. На выходе стабилизатора появляется напряжение. Одновременно обеспечивается заряд При достижении напряжением на. выходе сшабилизатора уставкн изме- , рительно-усилительного узла 6 последний, шунтируя зарядный ток конденса-.тора 7, обеспечивает стабильное постоянное напряжение на этом конденсаторе. В результате на выходе стабилизатора имеет место стабильное по амплитуде пульсирующее напряжение, которое может быть подано затем в нагрузку, Следовательно, устройство работает как обычный компенсационный5162 стабилизатор с совмещенными функш- ями транзисторного Фильтра.Блокирующий диод 16 препятствуетсглаживанию выпрямленного напряжения...

Номер патента: 1600652

Опубликовано: 23.10.1990

Авторы: Бурдасов, Лынов, Павлов

МПК: A01G 7/00

Метки: морозоустойчивости, растений, яблони

...термоэлемента с большим запаздыванием, что искажает полученную информацию и уменьшает достоверность определения морозоустойчивости, Конкретная скорость изменения температуры в диапазоне 2 - 10 град/мин задается в основном толщиной и размерами исследуемых листьев, Чем больше и толще лист, тем меньшую скорость изменения температуры необходимо выбирать. При задании диапазона изменения температуры - 2.+25 С и скорости ее изменения 5 град/мин с учетом времени темновой адаптации исследуемого образца растения общий цикл определения морозоустойчивости составляет 2+2=14 мин.25 - ( - 5)5Пример, Сравнивают два сорта яблони: морозоустойчивый сорт Горноалтайское и неморозоустойчивый Мелба. Диапазон задания скорости изменения температуры в...

Номер патента: 1599973

Опубликовано: 15.10.1990

Авторы: Бурдасов, Толстых

МПК: H03K 5/01

Метки: импульсов, формирователь

...5,7,8выбирается с уче/том гарантированного параметра (нагрузки 11), а заперт или нет элемент3 блока блокировки в данный момент,это не важно.За счет удвоения напряжения выходной импульс приобретает оптимальнуюформч с рорсирующим передним всплеском,При открытии транзисторного ключа9 вывод третий узла блокировки 3 замыкается через открытый ключ 9, второй диод 6 - на минус выпрямительногомоста, В результате узел блокировки 3закрывается и цепь нагрузки 1"1 отключается от моста 2, и тем самым исклю"чается появление постоянного напряжения на нагрузке 11 при пробое транзисторного ключа 9.Б предложенном формирователе привыходе из строя транзисторного ключа 9 с пробоем исключается крайнеопасный режим для тиристаров нагрузки 11 (преобразователя), а...

Номер патента: 1490279

Опубликовано: 30.06.1989

Автор: Бурдасов

МПК: E21C 41/04

Метки: комплекс, крутых, пластов, разработки, тонких, угольных

...углу естественного откоса обрушившихся пород.В исходном положении конвейер- струг 1 находится в верхней части крепи, пневмати еские баллоны 8 ь состоянии максимального распора, гидравлические стойки 10 в ближнем положении от линии забоя, гидродомкраты 9 включены на передвижку крепи. Конвейер-струг 1, приводимый в движение приводной станцией 3 посредством двух канатов 2, снимает спой угля сверху вниз и после реверса снизу вверх,При движении струга сверху вниз снимают 2/3 суммарной ширины слоя эа цикл и уголь транспортируется по рештаку 1851490 лемехом 19, смонтированным на струге. При движении струга 1 снизу вверх лемех 19 находится в нерабочем положении. После того, как струг 1 при5 движении снизу вверх пройдет больше половины пути,...

Номер патента: 1481402

Опубликовано: 23.05.1989

Автор: Бурдасов

МПК: E21C 41/04

Метки: выемки, забое, потолкоуступном, угля

...угольный массив до ширины вынимаемой полосы у основания У. Затем втой же последовательности уступупридают прямолинейную форму. По мере выемки угля на У возводят призабойную крепь из переносимых метал-лических стоек. Отбитый уголь транс-.портируется самотеком но ограждению.2 .ил,2Мв массив по мере продвижения по падению до ширины вынимаемой полосы у ффф основания участка на линии сопряже ффь ния уступов. При этом формируют 00 диагонально-нависакщий забой по ли- Ффффф нии 2, являющейся продолжением ряда фью крепи 3, Крепление вынимаемого участка осуществляют после выемки заход- Я ки по падению на величину комплекта крепи (обычно 0,2), Такие операпии по выемке угля и креплению осуществляют на вышележащих диагональных участках 11 и 1...

Номер патента: 1471986

Опубликовано: 15.04.1989

Авторы: Адамов, Бурдасов, Козеев, Лобанов, Щербинин

МПК: A01G 7/00, A01H 1/04

Метки: морозоустойчивости, растений

...выбирают указанным способом с помощью ДТА, используя эталонные сорта растений с высоким уровнемморозоустойчивости по совокупности .,лет в данной климатической зоне.У растений используют для испытанияте ткани и оргайы, которые представляют наибольший интерес у данноговида, например почки.П р и м е р. Сравнивали по способности к закаливанию после оттепелив декабре два сорта черной смородины - Выставочная и Тинкер, С режиома - 5 С провели запись кривых ДТА.По положению максимумов экзотермопределили температуры, наиболее эффективные для образования внеклеточного льда. Для морозостойкого сортаВыставочная эти максимумы были притемпературах -11, -20 и -30 С, дляслабоморозостойкого сорта Тинкер -9,-12 и -15 С,оПосле размораживания при +2 С...

Номер патента: 1450013

Опубликовано: 07.01.1989

Авторы: Бурдасов, Лекарев, Толстых

МПК: H01L 25/02

Метки: блок, жидкостным, охлаждением, полупроводниковый, силовой

...прижимного устройства 8 установлены силовые полупроводниковые приборы 9 таблеточной 30 конструкции, причем анодная шина 10 присоединена к корпусу охладителя4, а катодная шина 11 выполнена в форме уголка и имеет каналы для охлаждающей жидкости, которая подводит ся от коллектора б по трубопроводам12 и сливается в бак через трубопроводы 13. Коллектор б и трубопроводы7, 12 и 13 изготовлены из изоляционного материала. 40На фиг. 3 изображена конструкцияшины-охладителя (фиг, 1, шина 11), ,выполненной из алюминиевого сплаваи представляющей собой корпус 14 в форме уголка, одна из полок которого 5имеет два отверстия для токопадводящего монтажа, а другая, прижимаемая кк катаднай стороне таблеток, содержит каналы для охлаждающей жидкости,для...

Номер патента: 1396129

Опубликовано: 15.05.1988

Авторы: Балахно, Бурдасов, Толстых, Юнович

МПК: G05F 1/44

Метки: переменного, стабилизатор

...дальнейшем повышении напряжения фаза открытия ключа 2 превысит 180 эл.град и управление с этого ключа снимается, в этот момент начинает увеличиваться фаза открытия ключа 3 и т.д. В результате последовательно изменяйтся фазы открытия ключей 2, 3 и т.д. до 180 эл. град. Фаза открытия понижающего клю- ча 4 не меняется. Регулирующий нелинейный узел 13 построен таким образом, что начальное выходное напряжение регулируемого нелинейного узла каждого высшего ключа превышает соответствующее напряжение следующего низшего ключа а характеристики регулируемых нелинейных узлов блока 6 управления подобраны таким образом, что при превышении выходного напряжения регулируемого нелинейного узла высшего ключа амплитуды напряжения на выходе формирователя...

Номер патента: 1147609

Опубликовано: 30.03.1985

Автор: Бурдасов

МПК: B60L 9/12

Метки: импульсно-фазовый, переменного, состава, электроподвижного

...главного тиристора 6. Выходы датчиков 5 и 18 тока соединены аналогичночерез элемент И и формирователь (не показаны) с управляющим электродом тиристора 5, Выходы тиристорных мостов 1 и 2соединены с тяговыми двигателями 21 и 22постоянного тока последовательного возбуждения. Входы мостов 1 и 2 подключены квторичной обмотке тягового трансформатора ЗО23, шунтированной конденсатором 24, а первичная обмотка трансформатора 23 подключена к тяговой сети.На временных диаграммах (фиг. 2) представлены кривая а напряжения, кривая бтока вторичной обмотки тягового трансфор. З 5матора, кривые в и г импульсов напряжения на управляющих электродах тиристоров 13 и 6, кривые д, е, ж, з, и токов тиристоров 3, 5 и 13, диода 11 и тиристора 6,кривая к тока...

Номер патента: 1051667

Опубликовано: 30.10.1983

Авторы: Бурдасов, Ерофеев, Толстых

МПК: H02M 1/08

Метки: импульсов, силовыми, тиристорами, формирователь

...к базе одного транзистора, а анод через цепь1положительной обратной связи - кколлектору другого транзистора,причем анод тиристора соединен с катодом разрядного диода, снабжен дополнительным диодом и резистивнымделителем напряжения, включенныммежду эмиттером одного и коллекторомдругого транзисторов, причем последовательно соединенные дополнительный диод и резистор одного плечаделителя подключены параллельно резистору КС-цепи положительной обратной связи. 50На чертеже представлена принципиальная схема предлагаемого формироватеЛя.Устройство содержит один транзистор 1 и другой транзистор 2 разноготипа проводимости, эмиттеры которыхподключены к выводам источника 3 питания, базоэмиттерные переходы зашун,тированы резисторами 4 и 5 смещения,...

Номер патента: 1013062

Опубликовано: 23.04.1983

Авторы: Бурдасов, Ильин, Кириллова, Кострица, Левый, Полатовский, Тубольцев, Чередниченко

МПК: B21H 3/00

Метки: винтовых, профилей

...с возможностью перемещения вкорпусе в осевом и радиальном направлениях, а устройство снабжено цилиндром с полым поршнем, расположенным между валками и матрицей с возможностью взаимодействия с последней, подпружиненным полым штоком, размещенным на выходной стороне матрицы с возможностью взаимодействия .с матрицей и тянущими роликами, установленными эа полым штоком.Кроме того, матрица связана с корпусом при помощи шлицевого соединения, а отверстие корпуса выполнено коническим.На Фиг. 1 представлено устройство для получения винтовых профилей, общий вид, разрез; на фиг, 2 - разрез В-В на Фиг. 1.Устройство для получения винтовых профилей содержит валки 1, в которых получают раскат 2, После валков установлен пневмоцилиндр 3 с полым поршнем 4 и...

Номер патента: 888308

Опубликовано: 07.12.1981

Автор: Бурдасов

МПК: H02M 7/537

Метки: двухтактный, инвертор, транзисторный

...с точкой соединения элемен ф тов 6 и 8 через конденсатор 11. Точки соединения элементов 6, 8 и 7, 9 обозначены а и б и образуют выходные выводы инвертора, к которым может быть подключен выходной трансформа- щ тор 12, Дополнительные обмотки авто- трансформатора 1 соединены со входом . соответствующего транзистора.Инвертор работает следующим образом. 23Конденсаторы 10 и 11 имеют значительную емкость, что при работе инвертора на нагрузку обеспечивает практически постоянное напряжение на них. Если транзистор 7 насыщен то напря- зе жение источника питания приложено к половине первичной обмотки автотрансформатора 1 . При этом в дополнительных обмотках возникают напряжения, которые создают положительное напряжение на базе транзистора 7...

Номер патента: 752772

Опубликовано: 30.07.1980

Автор: Бурдасов

МПК: H03K 5/01

Метки: импульсов, формирователь

...1 трансформатора 6, с З 5 анодом первого диода 9 и через обмотку 1 трансформатора 5 подключен к питающей шине 2. Змиттер транзистора 1 соединен с общей шиной 4 и обкладкой конденсатора 7, вторая обкладка которого 40 соединена с катодом диода 9 и началом обмотки трансформатора 6. База тран- зистора 1 через первый резистор 13, зашунтированный конденсатором 8 соединена с выводом 15 и через второй реэис ;тор 14 подключена к питающей шине 3. Выходной вывод 16 соединен с концом обмотки И трансформатора 5 и анодом третьего диода 11, а входной вывод 17 соединен с началом обмотки й трансформатора 6, зашунтированной вторым диодом 10. Катод диода 11 соединен с катодом четвертого диода 12, анод которого соединен с началом обмотки 11 трансформатора...

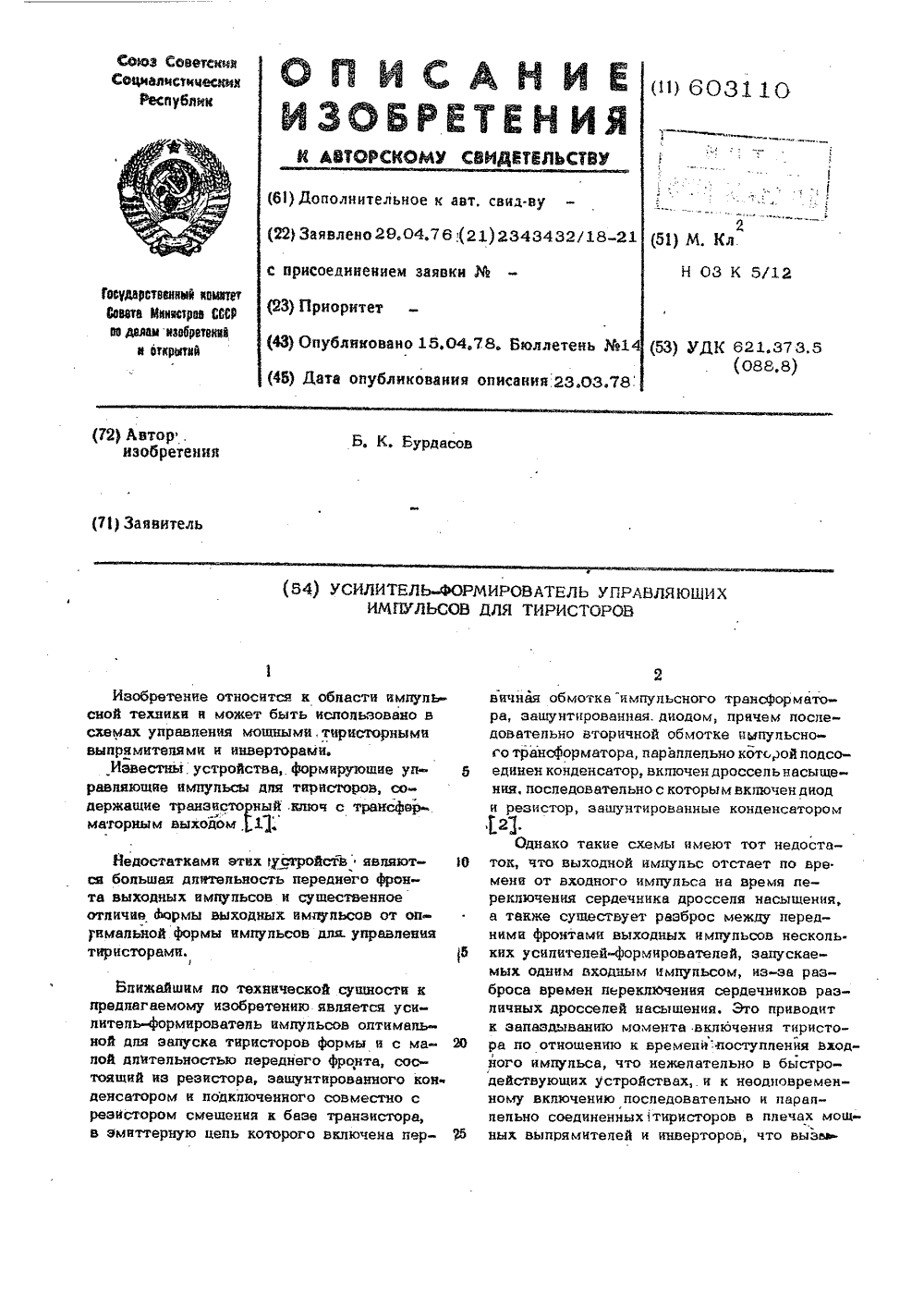

Номер патента: 603110

Опубликовано: 15.04.1978

Автор: Бурдасов

МПК: H03K 5/12

Метки: импульсов, тиристоров, управляющих, усилитель-формирователь

...2 включен диод 7, ограничивающий 55опасные перенапряжения на транзисторе 1в момент его запнрания. Вторичная обмоткадополнительного импульсного трансформато ра 3, служащего для формирования фронта выходного импульса, включена последователь но со вторичной обмоткой основного ямпуль- сБОГО трансформатора 2 вйноды 8 и 1 О служат для развязки вторичных обмоток обоях импульсных трансформаторов. Резистор 6 и диод 11 служат для заряда конденсатора 13 в период паузы между ямгульсамн, Йиод В устраняет заряд конденсатора 13 через первичную обмотку Основного импульсного трансформатОра 2.На фнг. 2 фаф представлена временная дкаграмма напряжения на входе уснлятеляФормнрователя; на Фиг. 2 фб я 2 в 4 - Импульсы напряжения на вторичных обмотках...

Номер патента: 570955

Опубликовано: 30.08.1977

Автор: Бурдасов

МПК: H02J 7/10

Метки: зарядом, конденсаторов

...скобках в момент времени 1 (фиг. 2) проходит импульс управления на тиристор 9, Тиристор отпирается и все напряжение вторичной обмотки трансформатора через тиристор 9 и диод 8 прикладывается к заряжаемым конденсаторам нагрузки 11 канала А, и напряжение на последних начинает расти (фиг. 2, кривая Р). При достижении напряжения на конденсаторе заданной величины подается импульс на управляющий переход коммутирующего тиристора 3 (фиг. 2, точка 1), последний открывается, и коммутирующий конденсатор 5 резко заряжается от вторичной обмотки трансформатора (фиг. 2, кривая Е). В момент заряда конденсатора в напряжении вторичной обмотки трансформатора 1 появляется резкий провал напряжения (кривая С, фиг. 2) во время этого провала напряжения тиристор...
