Формирователь импульсов

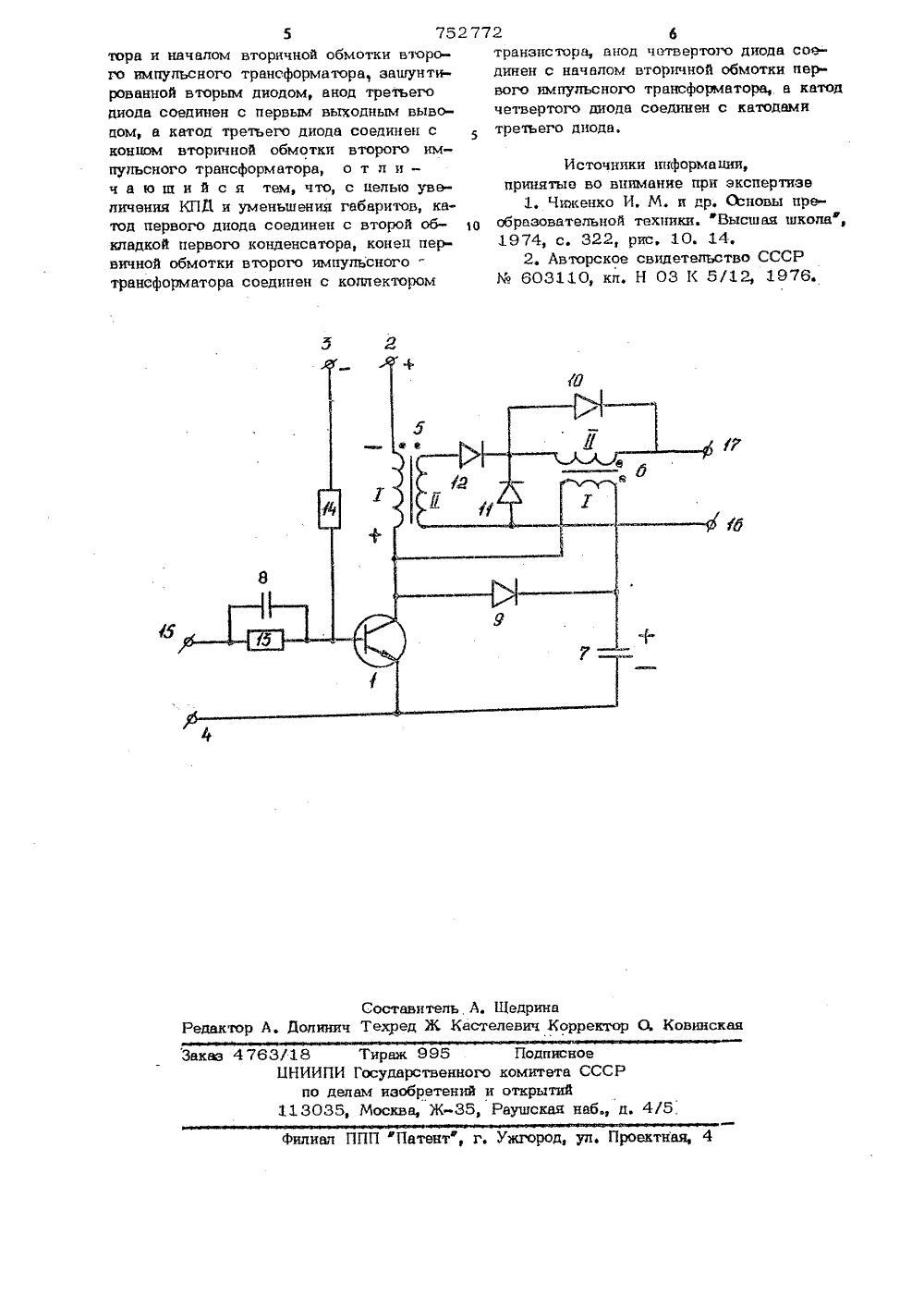

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик и 752772(53)М. Кл,Н 03 К 5/01 с присоединением заявки ЖфГвоударствеииый комитет(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ 1ФЬобретение относится к импульсной технике и может быть использовано в устройствах управления мощными тиристорными выпрямителями и инверторами,Известен формирователь управляющих импульсов для тирис торов, содержащий транзисторный ключ с трансформаторным выходом 11.Недостатками этого формирователя являются большая длительность переднегоо фронта и существенное отличие формы выходньтх импульсов от оптимальной для управления тиристорами.Наиболее блйзким по технической сущности к предлагаемому изобретению являт 5 ется формирователь импульсов на транзисторе с двумя конденсаторами и двумя импульсными трансформаторами, причем обмотки первого (основного) импульсного трансформатора эашунтированы диодами 2Недостатками этого формирователя являются большое потребление мощности и увеличенные габариты, что обусловлено выделением значительной энергии в диодах,2шунтирующих обмотки основного трансформатора, и в резисторе цепи заряда первого (фронтового) конденсатора.Бель изобретения - увеличение КПЙ и уменьшение габаритов формирователя.Эта цель достигается тем, что в формирователе импульсов, содержащем транзистор, первый и второй раэнополярные источники постоянного напряжения. два импульсных трансформатора, два конденсатора, четыре диода и два резистора, причем коллектор транзистора соединен с ансьдом первого диода и через первичную обмотку первого импульсного трансформатора подключен к питающей шине первого источника постоянного напряжения, амиттер транзистора соединен с общей шиной источников постоянного напряжения и первой обкладкой первого конденсатора, вторая обкладка которого соединена с началом первичной обмотки второго импульсного трансформатора, база транзистора через первый резистор, зашунтированный вторым конденсатором, соединенас вход3 7527 ным выводом формирователя и через второй резистор подключена к питающей шине второго источника постоянного напряжения первый и второй выходные выводы соединены соответственно с концом вторичной5 обмотки первого импульсного трансформа. тора и началом вторичной обмотки вторс- го импульсного трансформатора, зашунтированной вторым диодом, анод третьего диода соединен с первым выходным выво дом, а катод третьего диода соеди;нен с концом вторичной обмотки второго импульсного трансформатора катод первого диода соединен с второй обкладкой первого конденсатора конец первичной обмотки вто-, 15 рого импульсного трансформатора соединен с коллектором транзистора, анод чет вертого диода соединен с началом вторичной обмотки первого импульсного трансформатора а катод четвертого диода сое динен с катодом третьею диода.На чертеже приведена принципиальная электрическая схема предлагаемого формирователя импульсов.Устройство содержит транзистор 1, 25 питающие шины 2 и 3 первою и второго разнополярных источников постоянного напряжения соответственно, общую шину 4 источников постоянного напряжения, первый 5 и второй 6 импульсные трансфор-30 маторы, первый 7 и второй 8 конденсаторы, диоды 9-12, резисторы 13, 14, вход 15, первый 16 и второй 17 выходы,Коллектор транзистора 1 соединен с концом обмотки 1 трансформатора 6, с З 5 анодом первого диода 9 и через обмотку 1 трансформатора 5 подключен к питающей шине 2. Змиттер транзистора 1 соединен с общей шиной 4 и обкладкой конденсатора 7, вторая обкладка которого 40 соединена с катодом диода 9 и началом обмотки трансформатора 6. База тран- зистора 1 через первый резистор 13, зашунтированный конденсатором 8 соединена с выводом 15 и через второй реэис ;тор 14 подключена к питающей шине 3. Выходной вывод 16 соединен с концом обмотки И трансформатора 5 и анодом третьего диода 11, а входной вывод 17 соединен с началом обмотки й трансформатора 6, зашунтированной вторым диодом 10. Катод диода 11 соединен с катодом четвертого диода 12, анод которого соединен с началом обмотки 11 трансформатора 555формирователь импульсов работает следующим образом.При подаче питающих напряжений на аины 2 и 3 транзистор 1 закрыт. Конден 7241 сатор 7 заряжается через обмотку,трансформатора 5 и диод 9 до напряженияна шине 2.При поступлении отпирающего импульса на базу транзистора 1 последний отпирается и фронтовой конденсатор 7 разряжается через обмотку 1 трансформатора 6.Одновременно начинает протекать ток ичерез обмоткутрансформатора 6. В рзультате между выходными выводами 16,17 образуется импульс напряжения, равного сумме напряжений на обмоткахтрансформаторов 5 и 6,После окончания входного импульсатранзистор 1 закрывается и напряжениена обмотке Т трансформатора 5 принимаетполярность, показанную на чертеже. Поскольку обмотки трансформатора 5 не зашунтированы обратными диодами то напряжение на обмоткетрансформатора 5может быть большим. В результате кфронтовому конденсатору 7 через диод 9прикладывается сумма двух напряжений:нвпряжение на шине 2 и напряжение обмотки трансформатора 5, и фронтовойконденсатор 7 заряжается до суммарногонапряжения.В предлагаемом формирователе импульсов энергия. запасенная в трансформаторе 5, используется полезно для формирсьванного заряда фронтового конденсатора 7,Формула изобретенияФормирователь импульсов, содержащий транзистор, первый и второй разнополярные источники постоянного напряжения, два импульсных трансформатора, два конденсатора четыре диода и два резистора причем коллектор транзистора соединен с анодом первого диода и через первичную обмотку первого импульсного трансформатора подключен к питающей шине первого источника постоянного напряжения, эмиттер транзистора соединен с обшей шиной источников постоянного напряжения и первой обкладкой первою конденсатора вторая обкладка которого соединена с началом первичной обмотки второго импульсною трансформатора, база транзистора через первый резистор, эашунтированный вторым конденсатором, соединена с входным выводом формирователя и через второй резистор подключена к питающей шине второго источника постоянного напряжения первый и второй выходные выводы соеди-нены соответственно с концом вторичной обмотки первого импульсного трансформаСоставитель А. Шедрина олинич Техред Ж Кастелевич Корректоредакто винскаа 3/18 Тираж 995 ПодписноеЦНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4 Заказ илиал ППП фПатент", г, Ужгород, ул. Проектная,5 75 тора и началом вторичной обмотки второго импульсного трансформатора, зашунтнрованной вторым диодом, анод третьего диода соединен с первым выходным выводом, а катод третьего диода соединен с концом вторичной обмотки второго импульсного трансформатора, о т л и - ч а ю щ и й с я тем, что, с целью увеличения КПП и уменьшения габаритов, катод первого диода соединен с второй обкладкой первого конденсатора, конец первичной обмотки второго импульсного " трансформатора соединен с коллектором 2772 6транзистора, анод четвертого диода соединен с началом вторичной обмотки первого импульсного трансформатора, а катод четвертого диода соединен с катодами третьего диода,Источники информации,принятые во вцимание прн экспертизе 1, Чиженко И. М. и др. Огповы пре 1 О образовательной техники. Высш ая школа,1974, с. 322, рис, 10. 14. 2, Авторское свидетельство СССР
